Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

По каким причинам с устройством запуска ДВС могут начаться проблемы

Несмотря на то, что стартер используется кратковременно, его узлы и механизмы подвержены механическому и электрическому износу.

Представленная неполадка может быть вызвана различными причинами.

Среди них выделяют:

  • недоброкачественное соединение клеммных выводов и токопроводящих элементов;
  • повышенный износ посадочных мест якоря;
  • подклинивание бендикса;
  • высокое значение механического сопротивления;
  • нарушение целостности изоляционных элементов.
  • износ щеточного узла.

Просадка напряжения в цепи стартера даёт о себе знать в момент подачи напряжения на втягивающее реле при повороте ключа в положение «ст». Она выражается в том, что ходовые огни и подсветка приборов отличаются тусклым свечением. Это говорит о том, что стартер забирает большую часть заряда АКБ автомобиля.

Зачастую, причиной такого явления становятся соединительные элементы цепи стартера. Чтобы убедиться в их исправности, следует провести полную ревизию всех клемм и выводов. Даже если внешне они выглядят вполне работоспособными, не стоит делать поспешных выводов. Условия работы таких элементов сопряжены с большими нагрузками, которые могут вызвать их подгорание, особенно при слабом соприкосновении.

Якорь электродвигателя стартера, ввиду конструктивных особенностей, вращается внутри медно-графитовых втулок. Стоит отметить, что наибольший износ приходится на переднюю втулку – ту, которая обращена к маховику. По мере увеличения износа, нарушается центровка якоря и он неминуемо коснётся изолированных «башмаков» статорной обмотки. Произойдет нарушение изоляционного слоя обмоток.

Казалось бы, почему бы не поставить на место медных втулок куда более износостойкие подшипники. Они в данном случае не используются, вследствие того, что их рабочие элементы будут испытывать серьезные электромеханические нагрузки. Кроме этого, встает вопрос о дополнительной изоляции якоря стартера.

Признаки, указывающие на такое недоразумение, выражаются в повышенной шумности стартера в момент запуска двигателя. Стоит отметить, что прежде чем якорь начнет свою разгульную жизнь, он будет долго и упорно напоминать Вам о своём недуге. Поэтому, как только появились первые симптомы биения якоря, втулки нужно заменить.

Кроме этого часто возникает банальное подклинивание муфты свободного хода, которое может быть вызвано повышенной выработкой рабочей поверхности или загрязнением.

Еще один сопутствующий фактор – высокое механическое сопротивление. Данный термин подразумевает то, что в силу некоторых неблагоприятных обстоятельств, имеет место быть затрудненное вращение коленчатого вала автомобиля.

Чаще всего, это проблема может возникнуть в зимнее время года, если смазка двигателя имеет минеральное происхождение. Не исключается также и вариант, когда горе-моторист, в ходе сборки кривошипно-шатунного механизма взял да и перетянул вкладыши, полагая, что так надёжней. Чтобы убедится в этом, достаточно провернуть коленвал через хроповик. Если вал стоит как вкопанный, видимо так оно и есть.

Не стоит забывать и про щеточный узел. Угольно-графитовые щетки со временем приходят в негодность, что в свою очередь пагубным образом отражается на ресурсе коллектора электродвигателя.

Для проведения диагностических мер по выявлению просадки напряжения на стартере понадобится мультиметр и контрольная лампа.

Чтобы убедиться в целостности обмотки стартера, необходимо воспользоваться обыкновенной бытовой лампочкой на 220В. Один конец от лампы фиксируем на корпусе стартера, второй поочередно подводим к выводам статорной обмотки. Если какая-либо обмотка пробита, лампа непременно загорится.

Щетки проверяются по той же схеме, только с использованием 12В лампочки.

Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

  1. Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
  2. При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
  3. Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
  4. Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
  5. Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
  6. Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

Схема элемента

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Определить поломку можно и на слух, опытные автомобилисты знают об этом. Более того, на слух можно определить неисправности ещё до выхода из строя всего агрегата.

Достаточно прислушаться внимательно и по характерным звукам определить неполадки стартера:

1. При включении зажигания доносится прилипающий звук, двигатель не заводится или запускается с трудом. Проблема может заключаться в нескольких моментах. Самый очевидный вариант это разряженный АКБ или отсутствие прочной фиксации клемм. Также это может быть связано с нарушением целостности проводки стартера и тягового реле 2. Звук затрудненного вращения. Подобный шум издает ротор стартера, если тяговое в исправном состоянии. Проблема возникает из-за разряда аккумулятора, окисления контактов и банального износа. 3. Пробуксовка. Звук возникает по причине износа и поломки колец на муфте. 4. Звук заедания связан с тугим перемещением ротора.

О проблемах со стартером можно судить и по другим звукам, причиной которых могут стать неисправные подшипники, ослабление креплений и т. д. Также нередко возникает ситуация, когда после запуска двигателя шестерня стартера не отходит в обратную сторону, из моторного отсека при этом доносится характерный звук. Это значит, что тяговое не работает или заедает рычаг, необходимо немедленно заглушить двигатель и устранить неисправность, т. к. эксплуатация дальнейшая приведет к быстрому износу и выходу из строя стартера.

Диагностика

Каким же образом определить, что причиной проблемы стали именно изношенные щетки стартера 2109, 2110 модели ВАЗа? Для начала следует убедиться, что в электрической цепи устройства нет обрыва. Проверьте, надежно ли соединение проводов с массой. Если с ними все в порядке, возьмите изолированный провод и подключите плюсовой вывод стартера к положительной клемме аккумулятора. Не забудьте перед этим включить нейтральную передачу и зажигание. Если проблема в проводке, пусковое устройство заработает и заведет двигатель.

Если же этого не произошло, стартер для дальнейшей диагностики придется демонтировать.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

  1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
  2. весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как , необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
  3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
  4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки. Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки. Рассмотрим более подробно:

  • Тревожные сигналы
  • Неисправности

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры. На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

Неисправности

  • Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
    1. Проверить, не сел ли аккумулятор (АКБ).
    2. Проверить предохранитель в блоке предохранителей, отвечающий за стартер.
    3. Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

Меняем реле (Фото 2)

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

  • На ВАЗ 2109 еле крутит стартер
    1. необходимо убедиться, в норме ли заряд АКБ
    2. не перетянут ли ремень генератора

Совет! Если проблема в другом, необходимо обратится к специалисту, возможно, изношены втулки стартера или иная причина. Чаще на ВАЗ 2109 плохо крутит стартер по причине износа передней втулки установленной в картере двигателя.

  • На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
    1. необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
    2. возможно, необходима замена втулок якоря.
  • На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
    1. Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
    2. Возможнозалипают контакты (пятаки) втягивающего реле стартера.
    3. Или не исправность в контактной группе замка зажигания — сплавились контакты.
  • На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
    1. Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
    2. Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
    3. Также можно завести автомобиль, кинув питание от другого автомобиля
    4. Если предыдущие варианты не помогли, необходима замена АКБ
  • На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
    1. Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало втягивающее реле. При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы. Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

  • На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)
    1. Изношены щетки стартера (фото 3)
    2. Возможно, стартер сгорел
    3. заклинил стартер

Совет!Если стартер сгорел, иногда целесообразней купить новый стартер, цена на стартер варьируется от фирмы производителя.

Щетки изношены и не достают до якоря (фото3)

  • На ВАЗ 2109 стартер трещит
    1. Сломаны или изношены зубцы венца маховика. (фото 4)
    2. Изношен бендикс (механизм, входящий в зацепление с маховиком).

В этом месте стартер трещит (Фото 4)

Совет! одной из наиболее частых неисправностей стартера является люфт якоря. Как же устранить люфт якоря стартера ВАЗ 2109. Необходима замена втулок скольжения. Наибольшую сложность для некоторых представляет замена передней втулки находящейся в картере (фото 5). А именно как достать эту втулку?

  • Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
  • Или же разрубать втулку острым предметом ( отвертка, маленькое зубило, др.)

Втулка в корпусе (фото 5)

На первый взгляд неисправностей стартера очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

Симптомы выхода из строя втулок стартера ВАЗ 2109

Главным признаком, дающим знать о неисправности втулок стартера при включении зажигания является пронзительный шум, доносящийся со стороны моторного отсека, затем перерастающий в визг и резко затухающий. Не исключена возможность выхода из строя втулок и если вращение якоря происходит рывками или очень медленно. При возникновении данных проявлений необходимо как можно скорее приступить к диагностическим и ремонтным процедурам, в противном случае проблема может усугубиться.

Если при проведении диагностики обнаружились следы износа, металлическая стружка, задиры, трещины, то повреждённые детали необходимо заменить. Чаще всего ломается втулка в картере сцепления (передняя), реже — втулка задней крышки.

При выходе из строя втулки задней крышки, втулку рекомендуется заменить в сборе.

Советы по замене втулок ВАЗ 2109/2108

Замена втулок стартера ВАЗ 2109, несмотря на кажущуюся простоту, достаточно сложная процедура, требующая специального инструмента и знания устройства стартера, но её можно осуществить при помощи данной инструкции и навыков ремонта автомобиля.

На автомобили ВАЗ 2108, ВАЗ 2109 предусмотрена установка стартера 29.3708. На часть автомобилей идущих на экспорт были установлены другие стартеры, но по своим характеристикам и установочным размерам практически одинаковы.

При изготовлении автомобиля втулка запрессовывается в картер, что создаёт дополнительные трудности при извлечении детали из гнезда. Чтобы это проделать, необходимо воспользоваться специальным съёмником или правильно выбрать метчик. Далее необходимо ввинтить метчик во втулку, дойдя до дна отверстия, он вытолкнет втулку в наружу.

Другим способом вытащить втулку из картера можно при помощи заточенной под шило отверткой или просто раскрошить деталь зубилом и вытащить обломки

Как в первом, так и во втором случае нужно соблюдать осторожность, чтобы не разворотить посадочное место

При замене задней втулки понадобится разобрать весь стартер, так как элемент находится в задней части стартера.

Существует мнение, что перед установкой новой втулки в стартер, ее следует доработать. Для свободного проворачивания якоря, нужно втулку расширить специальной развёрткой диаметром 12 миллиметров. После этого втулку можно ставить на место.

Для проведения работ по замене втулки стартера ВАЗ 2109 понадобится:

  • отвертка и зубило;
  • метчик или съёмник;
  • пробоец;
  • рожковые ключи «на 10», «на 13»;
  • молоток;
  • комплект втулок стартера ВАЗ 2109.

Цена комплекта втулок ВАЗ 21080160122000 составляет 65 рублей.

Стоимость актуальна для Москвы и области на лето 2017.

1

Ключом «на 10» ослабляем затяжки гаек стяжных болтов.

2

Снимаем клеммы с аккумуляторной батареи.

3

Ключом «на 13» отворачиваем три болта крепления стартера.

4

Этим же ключом «на 13» отвинчиваем гайку клеммы провода ведущую на АКБ. Снимаем разъем с вывода тягового реле стартера.

5

Снимаем стартер.

6

Ввинчиваем метчик во втулку и …

7

… вынимаем переднюю втулку.

8

Берём новую втулку.

9

С помощью болта запрессовываем её в картер сцепления.

10

Поддеваем отвёрткой запорное кольцо и снимаем его.

11

Снимаем ограничительное кольцо.

12

Ключом «на 10» отворачиваем две гайки стяжных шпилек.

13

Вынимаем шпильки.

14

Снимаем заднюю крышку стартера.

15

С помощью пробойца подходящего диаметра выбиваем втулку.

16

Берем новую втулку.

17

Воспользовавшись молотком, забиваем новую втулку на посадочное место.

18

Забитая новая втулка.

19

Собираем стартер и оставшиеся детали в обратной последовательности.

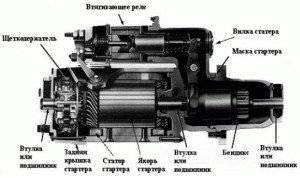

Устройство стартера

Как же выполняется замена втулок стартера? Прежде чем приступать к сути вопроса необходимо хотя бы в общих чертах познакомиться с устройством агрегата. Автомобильный стартер по своей сути является миниатюрным четырехполосным электродвигателем, обеспечивающим начало вращения коленчатого вала. Он обеспечивает такую начальную частоту вращения, которая необходима для того, чтобы завелся двигатель внутреннего сгорания. Стартер является электрическим двигателем постоянного тока, берущим энергию от аккумуляторной батареи. Получая электрическое напряжение от аккумулятора, он увеличивает мощность посредством четырех щеток, являющихся его неотъемлемой частью. Стартеры бывают:

  • Редукторные;
  • Безредукторные.

И первые и вторые имеют как свои преимущества, так и недостатки.


редукторный стартер Кроме того, сильной стороной редукторных вариантов является присутствие постоянных магнитов, за счет которых проблемы с обмоткой статора сводятся к минимуму. Хотя при длительной эксплуатации такого стартера возможен выход из строя вращающей шестерни. Справедливости ради стоит отметить, что к этому чаще всего приводит низкое качество производства или брак.

Эти устройства имеют более простую конструкцию. Их проще ремонтировать самостоятельно, не прибегая к помощи специалистов из автосервиса. Они достаточно надежны, а вероятность выхода их из строя из-за электрического воздействия стремится к нулю. Однако при низких температурах безредукторные стартеры все же могут работать нестабильно.

Прочие неполадки

Как на карбюраторе, так и на инжекторе главная причина, мешающая запустить мотор, – это неполадки со стартером. Если он не вращается, то придется разбираться – почему. Возможные поломки:

  • обрыв обмотки;
  • отказ втягивающего реле;
  • плохой контакт в проводке;
  • разряженный аккумулятор.

Также машина может не заводиться из-за отсутствия бензина.

Катушку зажигания и замок придется проверить, если ничто другое не помогло. Когда выяснится, что проблема в первой, то ее снимают и меняют на новую. Во втором случае, прежде всего, смотрите, не оборвался ли где провод.

В системе зажигания также уязвимым элементом является трамблер. Снимите с него крышку – если на ней имеются повреждения, то замените ее. Аналогичным образом необходимо поступить с бегунком и датчиком холла.

Зимой в топливной рампе иногда замерзает конденсат. Помогает прогревание феном или продувка компрессором.

Источник

Популярные причины неисправности

На наиболее распространенные причины приходится порядка 95% всех случаев, когда стартер не крутит

Потому первым делом обращаем внимание на них

Стартер не крутится в разных ситуациях по-разному

Это важно учитывать и четко прослеживать все сопутствующие симптомы. Так вы даже без помощи специалистов сумеете вернуть агрегат в строй и возобновить нормальную работу системы зажигания

Ситуация Вероятные причины
Наблюдается один щелчок, после чего стартер затихает
  • Силовые болты на втягивающем реле перегорели. Потому до него не удается дойти напряжению или оно составляет меньше необходимых 12 Вольт;
  • Сломалась или деформировалась вилка, которая выталкивает бендикс. По этой причине бендикс не может полностью дойти до маховика, сердечники частично входят в катушку. Контакты не могут разомкнуться;
  • У бендикса стерлись зубцы. Это не дает напряжению от втягивающего реле дойти до стартера;
  • Произошел износ втулок якоря или щеток;
  • Замкнуло обмотку
Происходит несколько последовательных щелчков
  • Села аккумуляторная батарея. Проверьте, подзарядите при необходимости;
  • Ослабло крепление клемм аккумулятора или они окислились;
  • Удерживающая обмотка не фиксирует должным образом сердечник, втягиваемый втягивающей обмоткой
Щелчки полностью отсутствуют, как и прочие признаки жизни стартера
  • Произошло короткое замыкание обмотки. В таких ситуациях отчетливо наблюдается запах гари, появляется дым;
  • Разрушилось кольцо в редукторе пускового устройства;
  • Деформировался, повредился ключ. Если его заменить, проблема может исчезнуть


БендиксНе редко простая разборка и чистка внутренних компонентов стартера позволяет устранить проблемы с его функциональностью. Потому после снятия устройства и не обнаружения внутри него поврежденных элементов, попробуйте тщательно все зачистить, собрать и установить на место. Вполне вероятно, стартер начнет крутить.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

  • Во время запуска двигателя возникает необычный шум;
  • Полное отсутствие или медленное вращение стартера;
  • Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
  • Агрегат вращается с бендиксом, но потом сцепление разрывается;
  • Поворачивая ключ в замке зажигания, наступает тишина.


Проверка демонтированного узла

Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов

Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер

Из-за чего стартер может брать на себя много тока

Все возможные причины представленной неисправности, так или иначе, складываются из двух факторов:

И тот и другой находятся в тесной взаимосвязи. Иными словами, механический износ может повлечь за собой неисправности электрического характера. Сбои электрического рода могут послужить причиной механических повреждений.

Подытожив всё вышесказанное, можно сказать, что повышенное значение пускового тока стартера возникает вследствие:

  • повышенной выработки рабочих поверхностей привода бендикса;
  • износа коллекторно-щеточного узла электродвигателя стартера;
  • большого люфта в посадке якоря стартера;
  • повреждения изолированных элементов электродвигателя;
  • плохой массы.

Подклинивание стартера, и, как следствие, повышенный забор тока из АКБ может также являться следствием раннего зажигания.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

  1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
  2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
  3. Отключите разъем проводов от вывода втягивающего реле стартера.
  4. Открутите крепежную гайку с контактного болта реле, снимите провод.
  5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
  6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
  7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
