Стеклоподъемники на ВАЗ 2107 и ВАЗ 2110 – ездим с ветерком!

Процесс демонтажа и замены устройства

Если вы решили произвести ремонт передних или задних СП либо их замену, то вам наверняка будет известно, как снять устройство. Процедура демонтажа и подключения нового стеклоподъемника может отличаться. Здесь все зависит от вида СП, а также конструктивных особенностей авто.

Рассмотрим процесс замены ручного СП на электрический:

  1. Сначала выключается зажигание и отключается автомобильный аккумулятор, это необходимо сделать для того, чтобы обесточить бортовую сеть.
  2. Затем производится снятие ручки управления, расположенной на двери автомобиля. Для демонтажа ручки снимите стопор, расположенный под специальной шайбой — все эти компоненты находятся на самой ручке. При помощи отвертки с плоским наконечником необходимо будет отодвинуть в сторону фиксатор и снять стопорный элемент из шлица. Эти действия позволят демонтировать ручку. Если этот элемент установлен достаточно плотно, то попробуйте поддеть его отверткой.
  3. После этого демонтируется ручка подлокотника. С помощью отверток отсоедините заглушки — за ними имеются винты, крепящие ручку. Выкручиваются они отверткой с крестовым лезвием. Чтобы упростить задачу, можно также снять облицовку ручки на боковом зеркале заднего обзора. Выполнив эти действия, надо будет произвести снятие обшивки двери. На этом подготовительный этап можно считать оконченным.
  4. Далее, чтобы установить электрически двигатель, блок управления и прочие компоненты СП, надо будет получить доступ к фиксаторам. Данные компоненты используются для крепления самого устройства со стеклом. Устройство фиксируется при помощи двух винтов, их можно открутить гаечным ключом.
  5. Когда эти действия будут выполнены, надо будет снять стекло либо зафиксировать его в одном положении при помощи скотча. От шлица необходимо отсоединить розетку и открутить гайки с помощью ключа, это позволит демонтировать старый механизм СП. Для установки новой системы надо будет подключить колодку с проводкой в штекер на монтажном блоке. При этом он должен быть подсоединен к обратной стороны блока с предохранителями.
  6. Далее, осуществляется установка непосредственно самих девайсов с электрическим двигателем, управляющим модулем, подъемным механизмом и прочими компонентами. Для начала все составные элементы надо установить в двери автомобиля. Когда шпильки крепления в каркасе будут установлены, гайки, которые фиксируют их, надо будет полностью закрутить. При установке обязательно воспользуйтесь инструкцией, которая идет в комплекте, а также схемой подключения. Последняя потребуется для правильного подсоединения разъема с проводкой.
  7. Когда все элементы электрической цепи будут подключены, необходимо подсоединить клеммы аккумуляторной батареи и произвести диагностику работоспособности СП. Для этого нужно будет замкнуть контакты на проводах.
  8. Затем производится установка центрального модуля с кнопками. Ставить этот девайс нужно либо в двери, либо на центральной консоли, либо на тоннеле, который идет от консоли к задним сиденьям. Последний вариант более предпочтительный.
  9. Теперь надо опустить механизм с электрическим мотором до того момента, пока вы не увидите, что совпали крепежные отверстия обоймы с технологическими отверстиями в креплении. Эта обойма должна быть закрепления на болтах.
  10. Используя клавиши управления на центральном блоке вам надо будет убедиться в том, верно ли работают СП и нет ли в их работе неполадок. Если в ходе выполнения работ не было допущено ошибок и все действия выполнены верно, что стеклоподъемники будут работать корректно. При допущении ошибок вы можете столкнуться с проблемами в работоспособности. На завершающем этапе нужно будет собрать дверь и установить на место обшивку. В месте, где была расположена рукоятка для поднятия и опускания стекла, нужно будет установить заглушку.

Источник

Виды электростеклоподъёмников и какие из них лучше для ВАЗ 2109

ЭСП бывают различных типов.

  • тросиковые (слабые и очень неторопливые, плюс в дешевизне и возможности заменить отдельно мотор, если тот вдруг сгорит);
  • реечные (слабоваты, по опыту эксплуатации — требуют регулярной смазки);
  • шарнирно-рычажные (работают быстро, шумят негромко, достаточно мощные: легко справляются с примерзшими стеклами).

Останавливаем свой выбор на последних, под названием «Гранат». Тем более, что в комплект у этих ЭСП входит все необходимое для установки – электропроводка, кнопки, заглушки, весь необходимый крепеж, резиновые манжеты для протягивания проводки из стойки внутрь двери.

Также есть «Катран» и «Беркут», у них немного другое устройство и установка чуть сложнее, но по отзывам тоже неплохие.

Ремонт

Выполнить ремонт стеклоподъемников можно не во всех случаях. Преимущественно эти устройства подъема стекла поддаются ремонту при явных механических изломах элементов.

Но все же несколько полезных советов относительно восстановления функциональности стеклоподъемника без его замены мы дать можем.

  1. Если отказал в работе электромоторчик электрического стеклоподъемника, тогда виной тому вероятнее всего являются щетки или обмотка. Чтобы убедиться в этом и устранить поломку, необходимо снять моторчик, разобрать его и очистить наружные и внутренние поверхности.
  2. Для очистки рекомендуется использовать ветошь, которая не оставляет ворса. Тряпочка вымачивается в бензине, спирте или специальном очищающем средстве. При покупке последнего вы сможете им долго пользоваться, эффективность выше по сравнению с бензином.
  3. После зачистки и просушивания деталей, подвижные элементы рекомендуется обработать смазкой, чтобы механизмы функционировали дольше.
  4. Если слетел трос с подъемного механизма, придется его демонтировать, снять электромоторчик или размотать трос в том случае, если он механический. Затем трос натягивается обратно на пазы и осуществляется обратная сборка узла.
  5. В случае возникновения неисправностей в механизме, а электрической схеме устройства, необходимо изучить эту схему, определить направление проводов, а затем прозвонить их. Это наиболее эффективный способ проверки выхода из строя электрики.

Схема подъемного устройства

Ремонт в большинстве случаев дает только временный результат, потому вскоре вам все равно придется выполнить полноценную замену. Это обусловлено наличием у каждой детали своего эксплуатационного срока, степени износа. При их достижении, стеклоподъемник перестает работать.

Замену или ремонт стеклоподъемников механического или электрического типа нельзя назвать сложными мероприятиями. С такими задачами вполне реально справиться своими руками.

 Загрузка …

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

  1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от . Либо отключаем отдельно цепи питания прикуривателя и , т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
  2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
  3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
  4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
  5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
  6. Две гайки посередине:
  7. Верхнюю гайку:
  8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
  9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
  10. Надавив отверткой, извлекаем верхнее крепление направляющей.
  11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
  12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
  13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
  14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
  15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
  16. Трущиеся детали желательно хорошенько смазать.
  17. Механическая часть на этом завершена, переходим к электрической.
  18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под . Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме: Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

Каждый владелец автомобиля старается сделать все, чтобы поездка на верном четырехколесном друге была комфортной и приятной.

В настоящее время автомобиль является не роскошью, а скорее необходимостью. Ведь именно на машине многим приходится добираться до работы, да и привести продукцию с собственной дачи на личном авто намного проще и выгоднее.

К сожалению, комфорта и удобства без электрического подъемника стекла довольно проблематично получить. А ведь практически все так называемые классические отечественные модели ВАЗов предоставлялись покупателям только в таком варианте. В итоге стекла – как на водительской двери, так и на пассажирских – можно было открывать исключительно при помощи ручных подъемников, что, естественно, неудобно и непрактично. Стеклоподъемники в электрическом варианте исполнения производители не устанавливали, как в восьмых, так и в девятых моделях жигулей, а ведь именно эти автомобили считались самыми востребованными.

Владельцам «классических» моделей можно самостоятельно изменить такую ситуацию, ведь установка стеклоподъемников, к примеру, на ВАЗ-2107, если будет осуществляться строго по инструкции, не вызовет особых проблем и сложностей. Как правильно и в какой последовательности специалисты рекомендуют устанавливать стеклоподъемники на переднюю дверь ВАЗ-2107, проанализируем далее.

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:

  • достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
  • часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
  • часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
  • поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
  • если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
  • если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
  • если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

↑ Электрический стеклоподъемник

Установка электрического стеклоподъёмника немного сложнее и дольше, но не на много. Механическая часть такого стекло подъёмника устанавливается точно, так как это описано выше, весь процесс и последовательность установки такие же. Отличие заключаются в том, что придётся устанавливать кнопки и протягивать провода. Для этого понадобится электросхема и соответствующий инструмент (индикатор, кусачки, изолента и все, что было нужно для установки механического стекло подъёмника).

Для того чтобы стекло подымалось и опускалось как положено, нужно соединить в одну цепь электропривод, кнопки управления, предохранители и аккумуляторную батарею автомобиля. Если воспользоваться схемой, то всё будет подключено правильно и в нужном порядке.

Подводя итог, делаем вывод: стеклоподъёмники на ВАЗ-2110 установить своими руками можно без особых усилий и занимает это не много времени. Самое главное в этом деле не ошибиться при покупке, ведь каждый стекло подъёмник сделан для определённой двери (передняя правая и т.д.) и не может быть установлен на другую сторону.

Виды стеклоподъемников – чем порадует ВАЗ?

На автомобилях отечественного производства последнее время все чаще устанавливают электрические стеклоподъемники. Установка таких устройств началась на заре 2000-х годов. До этого все автомобили ВАЗ были оснащены обыкновенными тросовыми стеклоподъемниками с ручным типом управления.

Автомобиль ВАЗ 2107, выпуск которого начался в конце 80-х годов прошлого столетия, оснащен ручным типом стеклоподъемника. Данный тип управления стеклами привычный для большинства владельцев автомобилей ВАЗ. В модели ВАЗ 2110 уже стоит электрический стеклоподъемник, который намного удобней и практичнее, по сравнению с ручным типом управления. Электрические устройства не являются какой-то новинкой. В автомобилях импортного производства их начали устанавливать еще в 80-х годах, однако к нашему автопрому это «ноу-хау» дошло совсем недавно.

По типу работающего механизма стеклоподъемники можно разделить на несколько видов. Самые основные и широко применяемые в автомобилях ВАЗ 2107 – реечные, они требуют постоянного ухода и смазки. Очень часто бывает, что шестерни этого механизма состоят из пластмассы, из-за чего механизм изнашивается катастрофически быстро.

По типу конструкции им нужно намного больше места в автомобиле, чем тросовым. При использовании таких стеклоподъемников полностью исключен перекос стекла. Работа устройства заключается в передачи вращения шестерни, которая взаимодействует с линейным типом рейки, на которой размещена каретка стекла. Реечные стеклоподъемники надежны и издают меньше шума, чем тросовые.

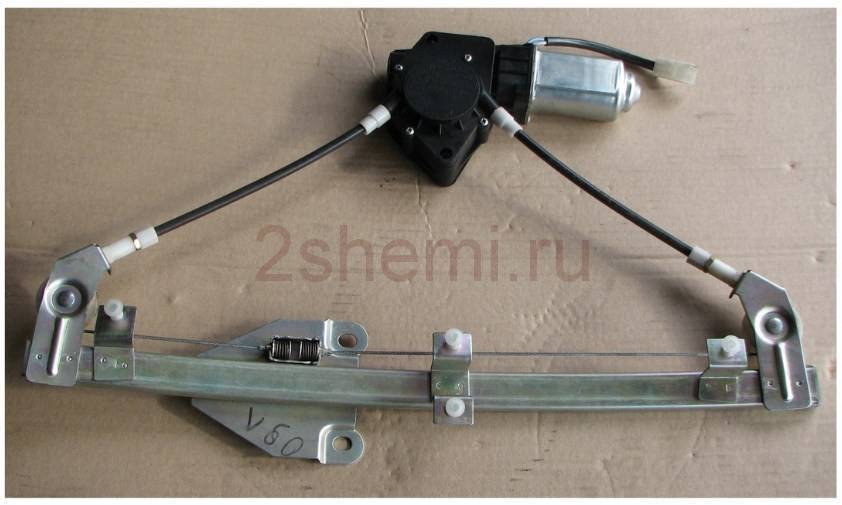

Второй вид стеклоподъемников – на тросе, по своей конструкции они очень слабые и часто выходят из строя. Главным элементом таких стеклоподъемников является трос и крутящий механизм. Преимущество такого типа механизма перед остальными – его высокая ремонтопригодность. Произвести частичный или полный ремонт или замену деталей в таком стеклоподъемнике не составит труда. Чаще всего, происходит износ троса, так как он очень тонкий. Шестерни этого механизма сделаны из пластмассы и при перекосе стекла имеют свойство ломаться. Механизм тросового стеклоподъемника работает довольно медленно, особенно если этому препятствуют уплотнительные резинки стекла, поэтому электродвигатель имеет свойство перегреваться и выходить из строя.

Самые новые и недавно начавшие применяться в автомобилях ВАЗ 2110 стеклоподъемники – рычажные, их работа выполняется при помощи шарниров. Работают такие устройства очень быстро и не создают шума внутри салона автомобиля, однако потребляют немалое количество мощности. Применяют их только во взаимодействии с электроприводом. Работа стеклоподъемника происходит за счет выполнения определенного количества оборотов главной плоской шестерни, которая передает обороты на рычаги механизма. После этого рычаги выполняют вращение и перемещают основную пластину, на которой крепится стекло.

Главным недостатком в рычажном механизме является низкая скорость перемещения стекла – чем выше поднимается стекло, тем ниже скорость его перемещения. Главной особенностью рычажных стеклоподъемников являются малые размеры устройства механизма и возможность их установки на многие автомобили ВАЗ. Устанавливают данный тип на автомобили ВАЗ 2110 полной комплектации, так как он более дорогой и практичный в своем использовании. Если же в вашем автомобиле стоит тросовый или реечный механизм, тогда установка рычажного потребует некоторой модернизации автомобиля. Выполнять её лучше на специализированном автосервисе.

Особенности подключения стеклоподъемников

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.

Замечали наверное, что почти на всех иномарках кнопки электростеклоподъемников дублируются на каждой двери автомобиля. Что бы подключить дополнительные кнопки ЭСП в двери нужно протянуть дополнительно по три провода в каждую дверь .

Стандартная схема подключения ЭСП

Изменена на вот такую схему (тут без задних ЭСП)

Схема подключения дополнительной кнопки ЭСП.

Как сделана дополнительная кнопка ЭСП на Калине

Для установки одной дублирующей кнопки в двери Вам понадобится:

  1. 2Х контактная (пластмассовый разъем) колодка папа+мама 1 пара
  2. Клеммы папа большие 2 шт.
  3. Мама большие 2шт.
  4. Мама маленькая 7шт
  5. Земля 1шт.
  6. Кнопка стеклоподъемников 1 шт.
  7. Установочный стакан кнопки 1шт.
  8. Разъем кнопки стеклоподъемников 1шт.
  9. Провод диаметр 0.75 4 мет.
  10. Пистоны двери 7шт

Если кнопки ЭСП у вас перенесены в двери. то врезка в жгут для доп. кнопки будет выглядеть такСмысл такой, что в каждую дверь нам надо протянуть 3 провода :

  1. Масса (Массу, по идее, можно взять в двери, но там не всегда хороший контакт, поэтому лучше протянуть отдельный провод массы)
  2. +12В «после зажигания» (с реле стеклоподъемников у ЧЯ)
  3. Подсветку кнопки (возьмем с прикуривателя, т.к. он посередине между дверями.)

Отключаем минусовую клемму с аккумулятора.

+12В ищум на реле ЭСП (черно белый провод) к нему и прикручиваем оба наших красных +12В

Дальше лезем в дверь. На мотор ЭСП идут 2 провода — серый и голубой, через разъем. Разъем расцепляем:

Берем 2 провода (у меня черный и черно-белый), такой длины, чтоб дотянулись от родной фишки с голубым и серым проводом идущей в дверь из гофры до нашей будущей кнопки. Обжимаем на них 2 большие клеммы «папа» и всовываем в разъем.Одеваем на фишку с голубым и серым идущую в дверь из гофры, так, чтобы черный шел от серого, а черно-белый — от голубого:

Вставляем провода в разъем кнопки:

  1. Красный +12В
  2. Черный массу
  3. Белый подсветку
  4. Черный с серого провода фишки
  5. Черно-белый с голубого провода фишки

Обжимаем маленькими «мамами» и вставляем в разъем кнопки ЭСП. Делаем по схеме:

  1. Красный +12В в гнездо 2
  2. Черный масса — в гнездо 5
  3. Белый подсветка — в гнездо 4
  4. Черный провод с серого провода фишки — в гнездо 6
  5. Черно-белый с голубого провода фишки — в гнездо 3 (ТРИ).

Не перепутайте гнезда разъема кнопки !Это не все, нужно еще два недлинных провода, через которые мы теперь соединим нашу кнопку с мотором ЭСП, типа сделаем, как было.Для красоты — берем те же цвета проводов, которые цепляли к родной фишке идущей в дверь из гофры, т.е. черный и черно-белый. Будет как бы продолжение родных проводов, а посередине их — нашу кнопку.Черный провод вставляем в гнездо 1 разъема кнопкиЧерно-белый — в гнездо 7. Другие концы этих проводов обжимаем большими «мамами» и одеваем на них купленный разъем так, чтобы при одевании этого разъема на болтающуюся фишку идущую на мотор ЭСП:

  1. Черный провод шел на серый фишки мотора ЭСП
  2. Черно-белый — на голубой провод фишки мотора ЭСП.

В принципе, все На оранжевый провод на фото внимания не обращайте — это масса на подогрев зеркал.

Можно использовать кнопку от Калины. она красивее и чуть дороже чем от ВАЗ 2110.

Электросхемы автомобилей Ваз 2110, Ваз 2111, Ваз 2112, ремонт

Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

  1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
  2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
  3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
  4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
  5. демонтируем обшивку двери;
  6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Пособие по установке подъемника стекла ВАЗ 2107

Процесс установки состоит из следующих этапов:

  1. Сначала следует тщательно изучить инструкцию по установке, которая прилагается к набору.
  2. Далее для обеспечения безопасности при выполнении установки, необходимо отключить электропитание автомобиля.
  3. Затем нужно поднять до упора вверх стекло и зафиксировать его скотчем.
  4. Далее по описанной раннее схеме необходимо снять старый подъемный механизм.
  5. Выбираем место для электромотора, обычно его размещают в нижней части дверей. Прикладываем электромотор в выбранное место и делаем разметку для крепежа.
  6. С помощью дрели по разметке делаем отверстия для установки механизма.
  7. Монтируем ЭПС на выбранное место и закрепляем его с помощью крепежа.

    Установка механизма на штатное место

В комплекте с ЭСП идут саморезы, но лучше их заменить на винты с гайками и шайбой гровером для фиксации.

  • После установки электромотора, который крепится с помощью длинных болтов, обязательно нужно положить по две гайки между дверью и кронштейнами электромотора. Таким образом, во время эксплуатации можно избежать трения троса по окантовке двери.
  • Далее нужно уложить трос на штатное место между роликами. По инструкции трубки тросиков должны обязательно пересекаться внутри двери.
  • Затем следует найти место для посадочных мест кнопок управления подъемником и подготовить их. Лучше всего для этого подходит панель приборов и ручка дверей. Один из вариантов – замена штатных кнопок на приборной панели.

    Установка планки на двери

  • Опускаем стекло вниз. Закрепляем стекло в монтажной рейке. Все операции выполняем аккуратно так, чтобы не повредить хрупкие детали.
  • На следующем этапе будем подключать электропроводку. Перед этим нужно внимательно изучить принципиальную схему подключения, которая имеется в комплекте поставки. Установку следует выполнять строго по схеме.

    Схема подключения электропроводки

  • Сначала нужно подвести провода к центральной консоли машины. Они протягиваются через защитную гофрированную трубу. Лучше кинуть отдельный провод с предохранителем, чтобы не нагружать провода прикуривателя!
  • Через подготовленные отверстия для управляющих кнопок на приборной панели выводим провода, подключаем и укладываем на предназначенное место для них место.

    Кнопки управления стекломподъемным механизмом

  • При подключении силового контура электрических подъемников для стекла к бортовой электро сети автомобиля обязательно нужно использовать предохранители. Схема, по которой монтируется электропроводка, должна обеспечивать использование электроприводов только при включенном силовом агрегате.
  • Провода, которые проходят в салоне, нужно изолировать пластиковыми трубками. Укладывать их следует под обшивку.
  • После монтажа электропроводки подключаем отрицательную клемму к аккумулятору.

На этом замена механических стеклоподъемников на ВАЗ 2107 на электрические своими руками завершена. Теперь можно приступать к проверке и регулировке установленного устройства.

Воспользовавшись установленным электрическим приводом, поднимаем стекло вверх. Необходимо настроить механизма так, чтобы при поднятом до упора стекле нигде не осталось зазоров. После проверки и регулировки, нужно поставить на место обшивку дверей в обратном порядке. Вместо ручки механического стеклоподъемника устанавливаем заглушку.

Установка электрических стеклоподъемников своими руками повышает комфорт водителю и пассажирам благодаря возможности с помощью кнопки управлять открытием и закрытием бокового стекла. Кроме того, наличие электростеклоподъемников позволяет настроить сигнализацию так, чтобы при постановке на охрану все стекла автоматически закрывались.

Краткий итог проделанной работы

Замена стеклоподъемника ВАЗ-2110 выполняется за полчаса, и относится к разряду простых автослесарных работ, которую вполне можно выполнить самостоятельно.

Поэтому, лучше провести некоторое время в гараже, чем спустить немалую сумму в автомастерской. Тем более, что каждый раз, преодолевая трудности и выполняя новую для себя работу, чувствуешь себя настоящим мужчиной. А это стоит того, чтобы немного потрудиться.

Сегодня отечественная «десятка» продолжает уверенно оставаться на лидирующих позициях среди самых популярных автомобилей в стране. Их уже перестали выпускать, но это не мешает многим людям ездить на ВАЗ 2110.

Машина далеко не идеальная, но есть в ней масса положительных качеств. Одно из них — простота конструкции, которая позволяет выполнять целый комплекс ремонтных работ своими руками.

Примером удачной конструкции, где сочетается неплохая надежность и возможность самостоятельного ремонта — это стеклоподъемники.

Стеклоподъемниками называют устройства, которые служат для осуществления перемещения стекла на окнах и удержания его в заданном положении. Сегодня ВАЗ 2110 доступен с достаточно разнообразными подъемниками стекол, которые отличаются не только производителем, но также назначением.

Если брать во внимание назначение, тогда устройства можно разделить на четыре типа:

  • Для передних дверей;
  • Для задних дверей;
  • Для левых дверей;
  • Для правых.

Примечательно, что конструкция у них может быть разной, но общих нюансов у них достаточно много.

Любой из перечисленных стеклоподъемников включает в себя несколько главных компонентов.

Компонент

Функции

Они устанавливаются с внутренней стороны дверной рамы. Их функция — удержание полотна стекла в заданном положении

Крепятся внутри дверного корпуса в статичном положении. Играют роль направляющих для перемещения стекла вверх и вниз

Уплотнитель и демпфер

Изделия, выполненные из мягкой резины. Они обеспечивают ограничение движений стекла вниз и вверх

В конструкцию любого стеклоподъемника входят два главных узла — привод и механизм подъема.

Приводы

Как и во многих других автомобиля, в случае с ВАЗ 2110 есть два типа приводов.

  1. Электрический . Достаточно сложный комплекс элементов, который состоит из барабана или шестеренки привода, а также электрического мотора со встроенным в него червячным редуктором. Такая конструкция позволяет поднимать и опускать стекло нажатием кнопки.
  2. Механический . Максимально упрощенная конструкция, которая включает несколько деталей, шестерни и рукоятки. Чтобы поднять стекло в ВАЗ 2110 стеклоподъемником с механическим приводом, необходимо покрутить рукоятку по часовой стрелке. Приводной валик принимает на себя затрачиваемые физические усилия, потому осуществлять подъем не сложно.

Подъемные механизмы

Что касается подъемных механизмов, то их существует несколько. Для ВАЗ 2110 предусмотрено использование различных вариантов.

Реечные механизмы

Тип механизма

Особенности

Реечный подъемный механизм

Ставился на ВАЗ 2107, затем перешел на ВАЗ 2110. Преимущества такого механизма в его простом ремонте и эксплуатации. Но конструкция не отличается повышенной надежности, для эффективной работы реечное устройство необходимо смазывать. Недостатки конструкции заставили разработчиков отказать от нее

Более усовершенствованная система, которая исключает возможность возникновения перекосов стекла. Но надежность не самая высокая. Наиболее привлекательный вариант тросового механизма — это конструкции из оцинкованного металла. Их стоимость составляет 400 рублей

Также стоит обратить внимание на устройства Метпром. Их актуальная цена 300 рублей

Стандартные вазовские тросовые подъемники обойдутся в 250 рублей

Рычажный механизм подъема

Это наиболее совершенные варианты механизмов, доступные для ВАЗ 2110. Их работа основана на использовании шарниров. Конструкция обеспечивает бесшумную работу. Однако доступен механизм только на электрических стеклоподъемниках

Электроподъемник стекла

Реечные и тросовые механизмы предлагаются в комплекте с электрическими и механическими приводами, в то время как рычажные доступны только с электромоторчиком.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
