Ступица заднего колеса – самостоятельная замена в гараже

Советы по замене передних ступичных подшипников Ваз 2109

1. Делать замену изделия советуют сразу на обоих колесах автомобиля, в этом случае сход-развал рекомендуется сделать.2. Охладили п/ш перед монтажом? Советуем нагреть и поворотный механизм, тогда усилий для запрессовки не понадобится.3. Приобретайте запчасти только в проверенных торговых сетях с дилерскими сертификатами и паспортами качества на продукцию.

Как правило основные признаки указывающие водителю на неисправность подшипника задней ступицы на автомобиле ваз 21099 заключаются в появлению люфта в заднем колесе, характерного подвывания во время движения или стуков при чрезмерном износе. В конструкции ступицы применяется шариковый двухрядный подшипник, который в процессе эксплуатации не требует смазки и регулировки.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется два специальных съемника, один для снятия самой ступицы, а второй для выпрессовки подшипника. Проделайте следующую последовательность действий:

  • Ослабьте затяжку колесных болтов, после чего снимите декоративный колпачек гайки ступицы и используя торцовую головку и удлинитель с рычагом ослабьте ее затяжку. Гайка ступицы затягивается сильным моментом поэтому чтобы ее ослабить необходим рычаг в виде отрезка водопроводной трубы.
  • Включив первую передачу, домкратим автомобиль и снимаем колесо с ремонтируемой стороны.
  • Производим демонтаж тормозного барабана и колодок.
  • Окончательно отверните гайку ступицы и снимите ее вместе с упорной шайбой, расположенной под ней.
  • Установите съемник, после чего снимите ступицу с оси.
  • Далее зажмите ее в тиски и тонкой отверткой извлеките из паза стопорное кольцо.
  • Устанавливаем следующий съемник и выпрессовываем подшипник из своего посадочного гнезда.
  • Протрите внутреннюю поверхность ступицы от грязи и следов старой смазки.
  • Запрессуйте новый подшипник, после чего установите стопорное кольцо, которое предварительно проверьте на предмет наличия механических деформаций и если необходимо замените на новое.
  • Теперь можно приступать к установке. Оденьте ступицу на ось, после чего подходящей по диаметру оправкой (усилие необходимо прикладывать к внутреннему кольцу подшипника) запрессуйте ее и наверните гайку. Окончательную затяжку гайки производите только после того, как автомобиль будет стоять на земле.
  • Произведите сборку всех снятых элементов и опустите авто на землю.
  • Законтрите гайку ступицы.

На этом ремонтные работы по снятию и замене подшипника ступицы на автомобиле ваз 21099 завершены.

Замена ступичного подшипника ВАЗ 2108, 2109 или 21099 не очень проста, но вполне осуществима в условиях гаража.

Сначала необходимо снять колпак ступицы и удалить стопор с гайки, перед этим обязательно поставив автомобиль на ручной тормоз и включив передачу. Ослабив гайку с помощью ключа на 30, следует поднять машину с помощью домкрата.

На поднятой машине снимаем колесо, а затем направляющий «палец» суппорта, далее сам суппорт и тормозной диск. После этого откручиваем гайку ступицы. При помощи болтов М12×0,25 длинной 130 мм (нужно два болта), которые вставляются в отверстия тормозного диска, необходимо вытолкнуть ступицу.

Сняв шаровую опору с нужной стороны, приступаем к вывода оси ШРУСа из подшипника. Поворачивая ступицу — лучше с помощью деревянной колодки — аккуратно снимаем ее с поворотного рычага.

Сняв стопорное кольцо, поддев его за одно из отверстий и помогая себе зубилом, начинаем удаление самого подшипника. Будет удобнее, если Вы снимете грязезащитное кольцо. Удалив с помощью мелкого напильника все задиры, кольцо можно поставить на старое место.

Теперь можно приступить к установке нового подшипника. Перед этим стоит зачисть поворотный кулак и смазать его. Если есть специальный инструмент для установки подшипника в поворотный кулак, можно использовать его. Если такого приспособления нет, можно нагреть ступицу (например, на плите) и охладить подпипник (например, в морозилке). За счет термического расширения-сжатия подшипник легко войдет в ступицу. После этого подождите, пока обе части приобретут комнатную температуру.

Будьте осторожны, не повредите грязезащитное кольцо!

Далее необходимо поставить стопорное кольцо, и продолжить сборку в обратном порядке — установить суппорт и тормозной диск.

Гайку ступицы необходимо хорошо затянуть (при помощи ответртки или зубила). После этого на место возвращаются колпак ступицы и колесо.

Источники

  • http://zamena-podshipnikov.ru/zamena-perednego-stupichnogo-podshipnika-vaz-2109.html
  • http://zubilovaz.ru/vaz-21099-podshipnik-zadnej-stupicy
  • http://asonline.ru/remont/zamena-podshipnika-stupitsy-vaz-2108-2109-21099.html

Рекомендации

Замена ступичных подшипников на разных автомобилях может отличаться. Автомобили современных марок могут оснащаться различными легко повреждаемыми электронными устройствами, которые следует снимать при замене подшипника. Поэтому, если Вы не являетесь высококвалифицированным автослесарем, эту работу лучше поручить мастерам автосервиса.

Так же стоит сделать развал схождение после замены ступичного подшипника. Выставленный сход развал позволит улучшить удержание автомобилем дороги на поворотах и прямых, убрать вибрацию, а так же уменьшит износ покрышек и расход топлива. Еще вибрация может появляться из-за криво вставленного подшипника. Для ее устранения нужно вновь выбить подшипник и проверить затяжку колесных гаек.

Обнаружена ошибка. Если вам неизвестны причины ошибки, попробуйте обратиться к разделам помощи.

Причина:

У вас нет доступа к этой странице или функции. Если вы не авторизованы, можете сделать это, используя форму ниже, а затем попробовать снова.

Подшипник – небольшой элемент технической оснастки автомобиля. С определенным интервалом он требует замены, и все ремонтные работы выполняются по регламенту, иначе сложно будет решить, как снять подшипник и выполнить его замену вовремя. При самостоятельном ремонте можно столкнуться с массой трудностей, думая не только, как снять подшипник, но и открутить предварительно ту или иную гайку. Бывают случаи, когда крепления не поддаются, приходится применять силу или дополнительные рычаги воздействия. Но во всем надо иметь меру, не повредить детали, которые трудно потом будет найти, приспособить для автомобиля определенной марки.

Как заменить подшипник ступицы на заднем колесе

Вам будут нужны: зубило тонкое, ключ-головка торцевой 30, съемник для колец стопорных, пресс либо съемник, чтобы выпрессовать подшипник, съемник универсальный.

В ступицу устанавливается 2-рядный подшипник шариковый 2, который в процессе использования не нуждается в регулировке и смазке. В случае, если покачивание вывешенного колеса вызывает люфт, либо есть шум во время движения, может быть, подшипник от ступицы неисправен.

Ступица от заднего колеса: 1-кольцо грязеотражательное, 2 – подшипник от ступицы, 3 – ступица, 4 – шайба упорная, 5 – гайка для крепления ступицы, 6 – кольцо уплотнительное, 7 – колпак от ступицы, 8 – кольцо стопорное, 9 – ось от ступицы.

Полезный совет

Чтобы запрессовать подшипник, нужно использовать оправки подходящего размера из набора. Если оправки отсутствуют, можно использовать кольца от старого подшипника.

1. Включить первую передачу и установить под передние колеса упоры.

2. Снять колпак защитный и расконтрить гайку 5 от крепления ступицы.

3. Ослабить затяжку болтов для крепления колеса и гайки от ступицы. Гайка ступицы затягивается большим моментом, так что рычаг лучше подбирать такой, как, например, отрезок трубы.

4. Приподнять заднюю часть машины и установить на надежные опоры.

5. Снять необходимое колесо и барабан тормозной (см. статью о том, как снимать и устанавливать барабан тормозной).

6. Отвернуть гайку от ступицы окончательно и снять шайбу упорную.

7. Установить съемник и спрессовать с оси ступицу (чтобы съемник было удобно устанавливать, может появиться необходимость снятия колодок тормозных).

8. Зажать ступицу в тиски и вынуть из нее кольцо стопорное

9. Выпрессовать из ступицы подшипник, очистить внутреннюю полость в ступице. Запрессовать новый подшипник и установить кольцо стопорное.

Предупреждение

Нужно убедиться, что в проточку ступицы кольцо стопорное вошло полностью.

10. Напрессовать ступицу на ось при помощи подходящей оправки посредством прикладывания усилия к внутреннему кольцу в подшипнике. После этого нужно установить колодки, барабан тормозной и колесо.

Примечание

До установки барабана тормозного необходимо тщательно очистить от окалины и ржавчины привалочные поверхности барабана и ступицы, ведь даже мельчайшие частицы, зажатые между данными поверхностями, могут вызвать биение барабана и вибрации в процессе торможения.

11. Окончательно затянуть гайку ступицы и болты для крепления колеса на машине, стоящей на земле.

Предупреждение

Использовать необходимо только новую гайку ступицы.

Можно использовать гайки с других колес (чтобы замятые и старые части буртика гайки А в процессе кернения не попадали в пазы Б оси).

12. После полной затяжки гайки от ступицы законтрить ее и установить колпак защитный.


Замена заднего подшипника

Несколько слов о признаках неисправности ступичных подшипников

Опытные водители проверяют состояние этих деталей при любой появившейся возможности, будь то замена пробитого колеса или изношенных тормозных колодок. Признаками выхода из строя подшипников может быть следующее:

  1. Чрезмерный нагрев ступицы при движении.
  2. Обнаружен люфт в колесе.
  3. Движение на ровных участках дорожного полотна сопровождается монотонным гулом в районе переднего или заднего колеса.
  4. Стуки в подвеске при поездках по неровностям на дорогах.
  5. Поворот рулевого колеса сопровождается самовольным притормаживанием.
  6. Увод автомобиля в сторону при движении по прямой.

Любой подшипник ремонту не подлежит, его меняют новым изделием. Производители этих деталей гарантируют их ресурс не менее 100 тыс. км пробега, однако на деле он нередко значительно меньше. Это может быть вызвано следующими обстоятельствами:

  • Длительный период эксплуатации машины в условиях плохих дорожных условий;
  • Недостаточное или чрезмерное наличие смазки, применение смазочных материалов низкого качества;
  • Появилась возможность для проникновения влаги, грязи, пыли в рабочую зону подшипникового узла;
  • Неправильная регулировка зазоров.

При наличии даже одного из признаков появления проблем в ступице, следует незамедлительно провести диагностику состояния подвески машины.

Форд Фокус Фан

Сломалась шпилька на колесе.

Съездил… В автосервис подлотать колесо. Поставили мне колесо, закрутили гайки колеса пневматическими пистолетом. В течении следующих дней и недель с этого колеса стали пропадать гайки. Оказывается, отваливались вместе со шпильками. В течении недели на моем фокусе осталась одна шпилька переднего колеса, вторая отвалилась во дворе-повезло.

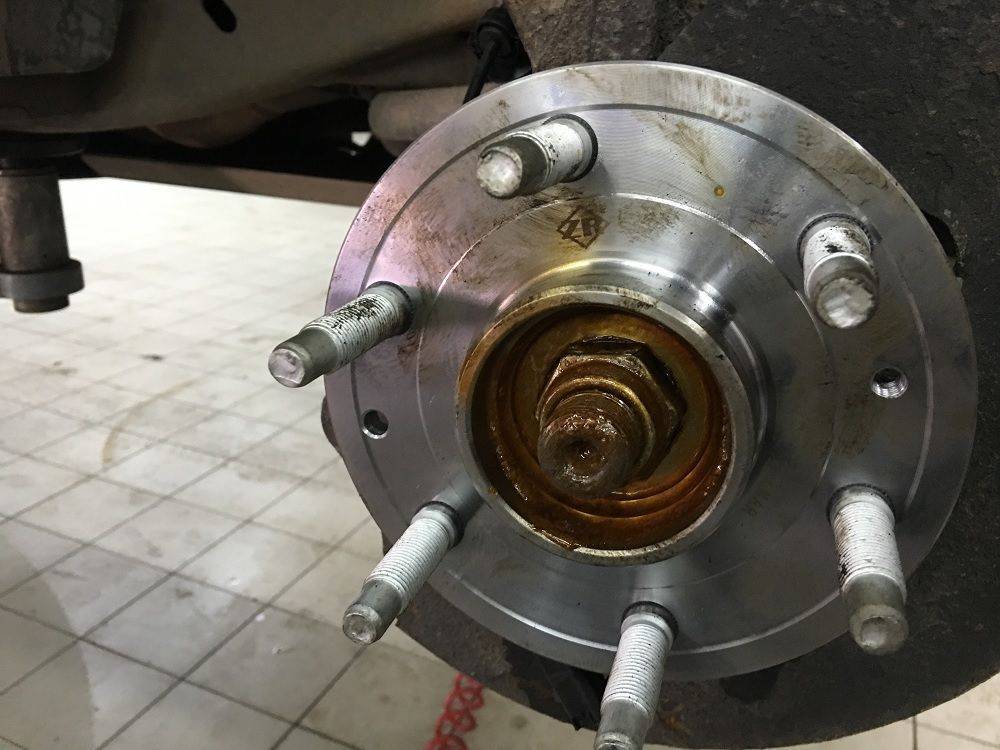

На фото выше-уже левое переднее колесо. Шпильку не оборвали, но закрутили гайку, предворительно, не наживив в ручную, а сразу пистолетом. Сорвал резьбу шпильки ступицы колеса. Спасибо работнику автосервиса.

Гайки задних колес на месте (хорошо, что тот работник не трогал их), поэтому «замена шпильки заднего колеса останется за кадром».

Поскольку шпильки потерялись вместе с гайками шпилек колеса, я заказал оригинальные шпильки с гайками (рисковать с неоригинальными или аналоговыми шпильками не стоит). Привезли немецкие шпильки колеса и гайками. Цена шпильки ступицы колеса всего 80 рублей, но к ней идет гайка ценой 130 рублей. В итоге, одна шпилька с гайкой — 210 рублей. Шпилька ступицы форд фокус 2

Вот в такой упаковке… Гайки серьезные, сверил-подходят.

А как поменять шпильки на колесе? Задал вопрос в ближайшую СТО, тамашний спец сам спрашивает у коллеги как заменить шпильку на колесе. Потом, ответили, надо снимать ступицу или вообще ее заменить. Я взялся сам и решил проблему за пол часа.

Инструмент для замены шпилек ступицы колеса

  • Шпильки на ступицу
  • Два молотка (один тяжелее другого)
  • Плоская отвертка
  • Ключ на 15
  • Болгарка

Замена шпилек переднего колеса

Освобождаем гайки колеса, поддомкрачиваем машину, естественно, поставив противооткатки.

Нужно снять тормозной суппорт. Выворачиваем колесо наружу. Видим два болта на 15 (на форд фокус 2), откручиваем их.


Далее, тормозные колодки будут прижаты к тормозному диску. Плоской отверткой разжимаем колодки. Снимаем суппорт (фото внизу).

Убираем в сторону суппорт, а лучше подвесить к пружине. Теперь, снимаем тормозной диск. Если он прикипел, простукиваем по периметру диска молотком и снимаем диск.

Теперь, молотком немного выбиваем шпильку из паза, но не до конца.

А вот та самая причина, по которой шпилька ступицы колеса не выйдет из ступицы. она одной стороной шляпки упирается в поворотный кулак.

Поэтому, мы не выбиваем шпильку до конца, прокручиваем ступицу так, чтобы вокруг шпильки оставалось максимально большое пространство и болгаркой срезаем по одной стороне шляпку шпильки. Выбиваем шпильку.

Новая шпилька передней ступицы (хотя, никакой разницы нет) режется так же, чтобы она свободно зашла, но и так, чтобы срезать минимум шляпки.

Но, перед тем, как забить ее, проследите за тем, чтобы шлицы шпильки точно совпали со шлицами ступицы.

Шпильки ступицы форд

Затем, слегка забейте шпильку. Удары молотком плохи для гранаты и подшипника ступицы. Чтобы погасить их, подставьте с противоположной стороны на ступицу молоток или кувалду. Но так, чтобы инструмент не касался резьбы новой шпильки и соседних. Теперь, забивайте шпильку.

Собираем машину.

Форд Фокус 3 замена колесной шпильки передней ступицы

Советы;

Заставляйте сервисных работников наживлять гайки вручную и дотягивать их вручную. И чтоб трубы метровые не надевали на балонный ключ.

Как заменить термостат на форд фокус 2 +видео

Как снять стартер форд фокус: видео,фото

Замена трубки высокого давления Форд Фокус 2

Как определить неисправность подвески и ступицы

Признаком замены ступицы на ВАЗ 2109 может быть сильный шум или стука во время езды. Но это ненадежный источник, поскольку причин возникновения стука может быть несколько: стучать также могут планки ручника, тормозные колодки, сайлентблоки задних стоек. Трудно угадать.

Чтобы сказать точнее, нужно брать домкрат, поднимать, крутить, шатать и проверять . Ступичный подшипник обычно не стучит, но гудеть и вибрацию на кузов давать может. Стук, и довольно сильный, будет издавать только требующий замены подшипник.

Проверить состояние подшипника

несложно — домкратом поднимаем необходимую сторону, крутим и шатаем колесо, если есть гул — подшипник к замене. Если есть люфт, проверяем затяжку ступичной гайки и колесных болтов.

Не допускается устранение люфта в подшипниках ступиц колёс чрезмерной затяжкой гаек. Момент затяжки гаек крепления ступицы передних и задних должен быть: гайка подшипника ступицы заднего колеса 186,3-225,6 (19-23) Н*м (кгс*м), гайка подшипника ступицы переднего колеса 225,6-247,2 (23-25,2) Н*м (кгс*м).

При замене ступичного подшипника обязательно осмотрите ступицу, если новый подшипник на нее будет устанавливаться очень легко, то такую ступицу надо заменить новой

, иначе она будет болтаться. И, несмотря на замену подшипника, провоцировать вибрацию и стук.

В ступицах передних и задних колес применяются шариковые двухрядные подшипники с уплотнителями, не требующие замены смазки и регулировки в процессе эксплуатации.

При выпрессовке ступиц колес подшипники разрушаются. Поэтому выпрессовку ступиц необходимо проводить только в случаях повышенного шума подшипников или значительного увеличения зазора в них: более 0,015 мм — в передних и более 0,030 — в задних.

При выборе ступичного подшипника следует знать его размеры:

  • размер подшипника задней ступицы ВАЗ 2109 — 60 мм (наружный диаметр), 30 мм (внутренний диаметр), 37 мм (ширина), каталожный номер 6256706Е1С17;
  • размер подшипника передней ступицы ВАЗ 2109 — 64 мм (наружный диаметр), 34 мм (внутренний диаметр), 37 мм (ширина), каталожный номер 2108310302001.

Цена подшипника ВАЗ 2109 — 600 рублей, актуальна для Москвы и области (весна 2020 года).

Для замены ступицы ВАЗ 2109 понадобится такой инструмент

  • домкрат и баллонный ключ;
  • торцевой ключ на 30 мм и длинная труба на него;
  • пассатижи для съема стопорных колец;
  • простые пассатижи или накидной ключ «на 12» (для откручивания направляющих штифтов заднего тормозного барабана);
  • деревянный брусок и молоток;
  • зубило и монтировка;
  • универсальный съемник для выпрессовки ступицы или обратный молоток;
  • новая ступица на ВАЗ 2109 с артикулом 21083104014 или 21103104014.

Сперва зубилом или отвёрткой необходимо расконтрить буртик гайки подшипника ступицы.

Затем берём головку «на 30»…

… и ослабляем гайку подшипника ступицы.

Ослабляем болты крепления колеса.

Поддомкрачиваем автомобиль. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки. Выкручиваем 4 болта крепления колеса и снимаем его.

Ключом «на 12» откручиваем две направляющие.

Если направляющая не откручивается, с помощью молотка ее необходимо «встряхнуть», легонько постучав.

Снимаем тормозной барабан.

Устанавливаем на ступицу обратный молоток…

… и снимаем ступицу.

Берём новую ступицу в сборе.

Заменить подшипник задней ступицы на ВАЗ-2114 достаточно сложно, но реально своими руками. Так, автомобилисту необходимо знать конструктивные особенности автомобиля, а также иметь некоторый опыт в ремонте подвески, но даже начинающий автолюбитель сможет разобраться в процессе, прочитав данный материал. Статья расскажет о всех особенностях операциях, а также пошагово покажет, как делается процедура.

Выбор ЗПС

При выборе заднего ступичного подшипника следует ориентироваться на требуемые характеристики и производителей, которые сегодня выпускают подходящие для ВАЗ 2109 ЗПС.

Начнем с характеристик. Выбор следует делать в пользу подшипников, имеющих следующие параметры.

Для задней ступицы используется шариковый, радиально-упорный, двухрядный подшипник закрытого типа.

Теперь поговорим о производителях. Их есть несколько, каждый из которых имеет свои особенности.

Замена

Поскольку результаты проверки показали, что старый задний ступичный подшипник уже свое отработал, ему потребуется замена.

Процедура замены

Многие игнорируют шум и гул ЗПС до определенного времени. Но если не сделать своевременный ремонт, это грозит серьезным проблемам, которые могут обернуться следующими последствиями:

  • Первоначально гул и шум будут доставлять дискомфорт из-за своих неприятных звуков. Многие автомобилисты привыкли к комфорту, потому сделают все, чтобы избавиться от шума;
  • Если продолжать игнорировать проблемный подшипник, вам в скором времени придется менять не только его, но и всю заднюю стойку. А это серьезные финансовые потери;
  • Износ подшипника ведет к нарушению работоспособности ходовой системы. Отсюда машина может вести себя самым непредсказуемым образом, повышая вероятность аварии.

Не шутите с проблемным ЗПС, а лучше сразу при обнаружении признаков его неисправности приступайте к ремонту.

  1. После проверки опустите машину на землю, ослабьте затяжку гайки ступицы и болтов, удерживающих колеса.
  2. Снимите с гайки ступицы декоративный колпачок, после чего расконтрируйте гайку, ослабьте затяжку и торцевой головкой с рычагом для увеличения усилия снимите крепеж. Учтите, затягивают эти гайки с большим моментом, потому придется попотеть.
  3. Ослабьте натяжение колесных болтов.
  4. Приподнимите с помощью домкрата сторону, с которой начнете ремонт. При этом автомобиль должен стоять в положении первой передачи на КПП.
  5. Снимите колесо.
  6. Демонтируйте тормозные колодки и барабаны, что позволит вам полностью открутить ступичную гайку и убрать ее в сторонку вместе с упорной шайбой.
  7. Теперь вы избавились от всего лишнего, потому можно вооружиться специальным съемником, чтобы выпрессовать с оси ступицу.

Снятие элемента

Вам потребуется тиски, чтобы разместить в них демонтированную ступицу. Без них снять подшипник будет достаточно проблематично

Не забудьте перед эти снять стопорное кольцо.

Используя оправку, съемник, выпрессуйте старый подшипник.

Ступицу крайне важно обработать, промыть, удалив всю грязь. Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам. Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам

Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам.

Верните на место стопорное кольцо. Его лучше также заменить, а не использовать старое кольцо.

Запрессуйте на свое законное место ступицу, используя подходящую по диаметру оправку

Прикладывается усилие обязательно по отношению к внутреннему кольцу нового подшипника, а не к наружному.

Вам остается собрать узел, действуя в обратной последовательности. Серьезных сложностей при этом возникнуть не должно.

Последний этап — это обязательная замена старой крепежной гайки ступицы. Использовать старую гайку нежелательно. Установив крепеж, законтрируйте гайку.

Аналогичную операцию проведите со второй ступицей. Специалисты рекомендуют менять подшипники задней ступицы парой, чтобы их износ был одинаковым и равномерным. К тому же, если вышел из строя один подшипник, вскоре за ним последует и второй. К чему откладывать и без того обязательные мероприятия.

Грамотный подход к замене, правильный выбор подшипника задней ступицы в соответствии с заявленными параметрами являются гарантией успешного ремонта вашего ВАЗ 2109. Не затягивайте с решением такой проблемы, иначе она оберется для вас серьезными финансовыми затратами или, не дай Бог, ДТП.

Источники

  • https://zamena-podshipnikov.ru/zamena-zadnego-stupichnogo-podshipnika-vaz-2114.html
  • https://luxvaz.ru/vaz-2109/293-zamena-zadnego-stupichnogo-podshipnika.html

Особенности конструкции

Очень сильно отличается задняя ступица 2108 от аналогичного механизма, используемого в автомобилях «классической» серии – ВАЗ 2101-2107. Конструкция задней подвески на переднеприводных машинах довольно простая. На балке производится крепление полуоси, она чем-то похожа на поворотный кулак, устанавливаемый на передней оси. Но одно отличие – этот элемент может перемещаться в вертикальной плоскости, но осуществить поворот не получится – крепеж жесткий.

Сама ступица представляет собой небольшой металлический цилиндр, полый внутри. В него запрессовывается ролик – специальный подшипник, с помощью которого производится вращение колеса на полуоси. Причем внешний диаметр у этого подшипника такой же, как внутренний у ступицы. А диаметр внутренней обоймы такой же, как внешний у полуоси. Следовательно, посадка ступицы на полуоси оказывается максимально плотной, никаких зазоров нет. Это можно понять, всего раз разобрав элемент.

Порядок выполнения работ

1.Автомобиль поставьте на горизонтально ровной площадке, включите первую передачу.

2.Зафиксируйте его при помощи стояночного тормоза и упоров передних колес.

3.Если на дисках колес установлены колпаки, снимите их.

4.Используя отвертку, снимите колпачок гайки ступицы соответствующего колеса.

5.Под колпачком находится самоконтрящаяся ступичная гайка. Чтобы гайку «расконтрить», при помощи молотка и бородка (отвертки) выровняйте две вмятины на ее бортике.

6.Наденьте головку на 30 на гайку ступицы и попытайтесь ее открутить. Если с первого раза это не получилось, обработайте доступную часть резьбы цапфы жидкостью WD-40 или аналогичной. Если есть возможность привлечь помощника, попросите его сесть в салон и нажать на педаль тормоза, чтобы окончательно обездвижить машину. Чтобы увеличить силу воздействия на головку, максимально удлините ее рукоять. Для этого можно использовать отрезок трубы подходящего диаметра.

7.Сорвав гайку, не откручивайте ее полностью.

8.Баллонным ключом отверните болты крепления нужного колеса.

9.Приподнимите кузов машины домкратом с соответствующей стороны. Открутите колесные болты полностью, демонтируйте колесо.

10.Используя ключ на 10 (может быть и на 12), открутите направляющие штифты барабана.

11.Отключите стояночный тормоз. Если есть возможность, отпустите трос «ручника». Так будет проще снять барабан.

12.Попытайтесь снять барабан, взявшись за него обеими руками, и, расшатывая, тянуть на себя. Если не получается, возьмите деревянный брусок и обстучите ним барабан по окружности. Место, где внутренний бортик барабана находит на ступицу, обработайте жидкостью WD-40. Снимите барабан.

13.Открутите ступичную гайку полностью. Снимите шайбу, находящуюся на ней.

14.Если есть съемник, закрепите его как показано на фото и снимите ступицу.

15.Если съемника в арсенале ваших инструментов нет, воспользуйтесь небольшой монтировкой. Уприте ее конец в тормозной щит, а рабочей частью подденьте выступающую часть ступицы. Также можно взять колесо и, развернув его к себе обратной стороной, прикрутить к ступице. Теперь ухватитесь обеими руками на него и, раскачивая, резкими движениями тяните его на себя. В случае если и этот вариант не дал результатов, найдите два длинных болта, и вверните их в отверстия ступицы. Для этой цели отлично подойдут болты, которыми крепится ГБЦ двигателей ВАЗ 2108, 09, 14, 15.

16.Сняв ступицу с оси, обратите внимание на то, снялся ли подшипник полностью, или внутренняя обойма осталась на цапфе. Если осталась, аккуратно сбейте ее небольшим зубилом, ударяя по ее задней части

17.Возьмите круглогубцы и с их помощью снимите стопорное кольцо подшипника.

18.Закрепите ступицу в проеме тисков или между двумя брусками и аккуратно выбейте подшипник при помощи куска трубы подходящего диаметра, другого старого подшипника, или той же головки на «30».

19.Выбив подшипник, сухой тряпкой очистите посадочное место в ступице, нанесите на его боковые поверхности пластичную смазку.

20.Нагрейте ступицу при помощи газовой горелки. Так будет легче установить новый подшипник.

21.Пока ступица горячая, положите ее на деревянный брусок, установите новый подшипник над посадочным местом, положите сверху него другой деревянный брусок. Ударяйте молотком по бруску до тех пор, пока подшипник не сядет. Желательно, чтобы удар приходился на внутреннюю обойму подшипника (она гораздо толще и прочнее внешней).

22.Установите стопорное кольцо подшипника.

23.Наденьте ступицу на ось, и при помощи деревянного бруска в качестве проставки и молотка, набейте ее на цапфу.

24.Поставьте на место шайбу, наверните новую гайку.

25.Сборку колеса произведите в обратном порядке.

26.Гайку ступицы затяните полностью на уже установленном и стоящем на земле колесе. Если есть динамометрический ключ, сделайте затяжку на 186,3-225,6 Нм. Не забудьте замять бортики гайки.

Для большей наглядности посмотрите тематическое видео:

Предполагается, что ступичные подшипники легкового автомобиля весьма надёжны, и для полного износа они должны пройти как минимум 100 тыс. км. Но с учётом того, что наши дороги не отличаются высоким качеством, менять эти подшипники приходится через каждые 50 тыс. км, а то и чаще. О том, как самостоятельно произвести замену подшипника задней ступицы на автомобиле ВАЗ 2109, мы и расскажем в этой статье.

Как снять тормозной диск

Для того чтобы поменять вышедший из строя ТД, надо последовательно выполнить ряд действий.

  1. Отжать поршень рабочего цилиндра тормозов.
  2. Отсоединить суппорт. Для этого, с внутренней стороны ступицы откручивается два крепежных болта.
  1. Не отсоединяя тормозных шлангов отодвинуть суппорт, тем самым освободить диск. Тормозные колодки разжать и зафиксировать с помощью струбцины.
  1. Зафиксировать суппорт с помощью приготовленной проволоки.
  1. На некоторых моделях автомобилей рамка суппорта мешает снятию диска. В этих случаях, требуется открутить крепление рамки и убрать ее.
  2. Перед тем как снять ТД со ступицы, надо открутить прикипевший крепежный болт, предварительно смазав место крепления жидкостью WD или тормозной жидкостью, при ее отсутствии. Таких болтов, закрепляющих диск на ступице, может быть один или два. Это зависит от модели машины.
  1. После того как крепежные болты удалены, можно приступить к снятию ТД. Часто, он бывает прикипевший к поверхности ступицы. Чтобы облегчить его демонтаж, требуется легким постукиванием молотком добиться его отсоединения от стенки соседней детали.
  1. После снятия старого тормозного диска надо обязательно удалить с поверхности ступицы ржавчину, окалину и грязь. Если этого не сделать, то после установки новой запчасти возникнет биение ступицы больше допустимого значения.
  1. На освободившееся место установить новый диск. Во время его крепления, для закрутки крепежных болтов используется динамометрический ключ. Усилия при закручивании — 100-120 Нм. Если перетянуть крепеж, то это может привести к радиальному биению ступицы.
  1. Сборка тормозного механизма на новом диске производится в обратном порядке.
  1. После того как тормозной механизм с новым диском собран, проверяется биение ступицы с диском. Для этого специальный измеритель устанавливается иглой на расстоянии 5 мм от поверхности нового диска, который надо вращать. Биение не должно превышать значения, разрешенного для конкретной модели автотранспорта.
  2. Таким же образом меняется ТД на противоположном колесе, а также производится замена задних тормозных дисков.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
