Подшипник ступичный ВАЗ: замена своими руками

Регулировка

Проверка его работоспособности и регулировка выполняется следующим образом:

  • Поднимите переднее колесо при помощи домкрата;
  • Снимите колесо;
  • Зубилом удалите защитный колпачок на подшипнике передней ступицы;
  • Демонтируйте тормозные колодки;
  • На поворотном кулаке следует закрепить держатель индикатора;
  • Ножку этого индикатора уприте в ступицу, максимально близко к регулировочной гайке;
  • На шпильки накидываются кольца накидных ключей, и затягиваются гайки. Удерживая их, ступица в осевом направлении проворачивается и смещается;
  • При помощи индикатора определяется показатель перемещения или зазора. Если он составляет более 0,15 миллиметров, зазор обязательно нужно отрегулировать;
  • Установите колесо на место, не используя защитный колпачок. Закрепите его двумя болтами, ввинченными диаметрально;
  • Зубилом распрямите бортик на гайке подшипника и ключом на 27 (торцевым) демонтируйте гайку;
  • Применяя момент затягивания 2,0 кг-см, закрутите новую регулировочную гайку;
  • Ослабьте гайку, после чего вновь ее затяните, но теперь с моментом 0,7;
  • Регулировочную гайку медленно отпустите на 25 градусов, в вертикальной плоскости проверните колесо. Должен появиться незначительный люфт;
  • Проверьте зазор. Его показатели должны составлять в пределах от 0,08 до 0,02 миллиметра;
  • В таком положении гайку застопорите с зачеканкой буртика в специальных пазах. Они расположены на поворотном кулаке в конце его цапфы;
  • Удалите из защитного колпачка старую смазку и заложите новую. Около 25 граммов. Специалисты рекомендуют использовать Литол 24, хотя есть и достойные альтернативы;
  • Монтируйте защитный колпачок на подшипник;
  • Колесо устанавливается на свое законное место.

Статья в тему: Замена стоек стабилизатора на ВАЗ 2110 (причины и полный процесс замены)

Подобная диагностика с элементами ремонта позволит продлить срок службы вашего подшипника ступицы. Если же регулировка не позволила вернуть зазор в необходимые параметры, подшипник следует полностью заменить.

Порядок замены подшипника

Порядок работ аналогичен замене подшипника ступицы ВАЗ 2109. Но все же автомобили имеют небольшие конструктивные отличая. Поэтому идем дальше.

Важно помнить, что замена задних ступичных подшипников ваз 2110 – это ответственное мероприятие и к нему необходимо подходить со знанием дела. Итак, для лучшего понимания процесса разобьем всю работу на несколько основных этапов:

Итак, для лучшего понимания процесса разобьем всю работу на несколько основных этапов:

  • Загоните автомобиль на смотровую канаву. Если такой возможности нет, то можно проводить ремонт и на ровной поверхности.
  • Поставьте машину на скорость. Ручник дергать не надо, лучше установите «башмаки» под передние колеса.
  • Баллонным ключом «сорвите» болты на колесе и приподнимите авто домкратом.

Теперь можно снимать болты полностью и откатывать колесо в сторону (или использовать вместо сиденья).

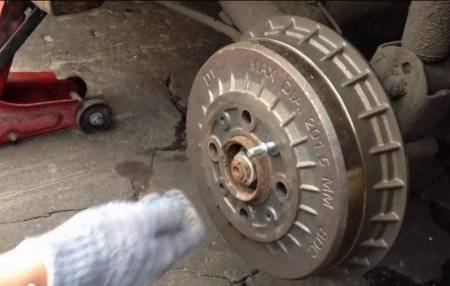

Теперь дело за направляющими штифтами. Их необходимо аккуратно открутить и аккуратно снять барабан.

  • Если машина прошла не один десяток тысяч километров и барабан отказывает сниматься – «помогите» ему с помощью деревянной «проставки» и молотка.
  • Если же барабан не отходит и после этого, то вверните направляющие штифты обратно, чтобы барабан отошел.
  • Снимайте гайку ступицы используя торцевой ключ на «30» и большой рычаг минимум в пол метра.
  • После этого снимайте ступицу с цапфы. Сделать это можно с помощью специального съемника.
  • Если же найти такой инструмент не удалось, можно поступить по-другому. Прикрутите снятое колесо к ступице и дерните за него.
  • И вот здесь много зависит от вашей удачи. Внутреннее кольцо (ось) может сняться вместе с подшипником или же оно остается на цапфе. Снять ось можно с помощью съемника меньшего размера, чем в первом случае.

Второй вариант далеко не самый приятный, ведь часто приходится снимать тормозные колодки, а может быть и всю ось.

И только после этого удалять застрявшее кольцо. Как это делать? Для начала подорвите последнее с помощью зубила, а потом с использованием монтировок или стяжного съемника сбейте его до конца.

  • Следующим этапом снимаете стопорное кольцо (сделать это можно специальными щипцами) и сбиваете пыльник (если в дальнейшем вы планируете выбивать подшипник, то снимать его не нужно).
  • Выбивайте (выпрессовывайте) подшипник.
  • Хорошо обработайте ступицу смазкой (в частности, место для ступицы) и запрессовывайте новый подшипник. Лучше всего использовать съемник. Если же такого нет под рукой, то используйте наружную обойму демонтированного подшипника.
  • Можно использовать тиски или другие приспособления. Помните, что бить по новому подшипнику не рекомендуется.
  • Запрессовывать подшипник необходимо до тех пор, пока не будет видно паза для установки стопорного кольца.

Осторожно, не повредите пыльник

  • Используя специальный съемник для стопорных колец или пассатижи, установите кольцо на штатное место.
  • Устанавливаем ступицу на место, не забыв про внутреннее кольцо (ось).
  • Надеваем шайбу.
  • Накручиваем гайку.
  • Используя динамометрический ключ затягиваем гайку с усилием 19-23 кгс*м.

Если такого ключа нет, то затяните гайку полностью, и открутите ее назад на 50 – 70 градусов. Смотрите не перетяните гайку, так как можете раздавить подшипник.

Колесо должно вращаться и не свободно, но и не очень туго.

  • Не забудьте замять буртик гайки, иначе есть большая вероятность, что она открутиться во время движения.
  • Последний этап – сбор в обратной последовательности – возврат на место колодок, монтаж тормозного барабана и прикручивание колеса.

Замена передней ступицы ВАЗ 2110. Фото инструкция как поменять переднюю ступицу на ВАЗ 2110

Неисправность ходовой части транспортного средства таит всегда опасность. Профессиональному автомобилисту известно, что передвигаться на таком автомобиле нельзя и следует предпринимать все меры, чтобы устранять неисправности. Это относится и к передней ступице, которая играет весьма важную роль в конструкции транспортного средства.

Причины и признаки поломки ступицы ВАЗ 2110

На ВАЗ 2110 замена передней ступицы может быть проведена из-за появления сильного шума или стуков во время езды. Также во многих случаях неисправность ступицы характеризуется откручиванием колеса, из-за этого автомобиль на дороге может «скакать», неровно двигаться или уводить в сторону.

При появлении первых симптомов неисправности замена передней ступицы ВАЗ 2110 должна быть проведена незамедлительно.

Вывести из строя ступицу можно так же при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов.

Если оставить ее с большим износом, то будет люфт подшипника, это может привести к выходу его из строя. В результате, даже на новом подшипнике колесо будет болтаться из-за износа ступицы.

Проверка состояния и порядок установки новой ступицы ВАЗ 2110

При помощи наждачной бумаги ступица очищается от смазки и грязи, на ней зашлифовываются заусенцы. Проверяется состояние ступицы на наличие механических повреждений, трещин и износа. Если обнаруживаются дефекты, то ступицу придется менять.

В автомобилях ВАЗ 2110 с антиблокировочной системой проверяется состояние зубчатого ротора датчика.

  1. Сначала на заднюю часть уплотнительного кольца ступицы наносится тонкий слой смазки, и ступица устанавливается на цапфу поворотного кулака.
  2. Устанавливается упорная шайба и навинчивается гайка, которая фиксирует ступицу.
  3. Закручивается гайка фиксации ступицы, запрессовываются внутренние кольцо подшипника на цапфу поворотного кулака.
  4. Как только ступица будет установлена, регулируется осевой люфт подшипника ступицы.
  5. После завершения регулировки затягивается зажимной болт, который фиксирует гайку крепления от отвинчивания.
  6. Затем устанавливается тормозной диск и, если имеется антиблокировочная система, устанавливается датчик.

Выше приведена пошаговая фото-инструкция по самостоятельной замене ступицы на ВАЗ 2110.

Для работы нам понадобится:

  • два гаечных ключа «на 17»; ключ «на 19» и «на 12»;
  • универсальный ключ, предназначенный для снятия колеса «на 30»;
  • съемник шаровых опор;
  • съёмник для выпрессовки рулевого наконечника;
  • домкрат;
  • кусок провода или верёвки;
  • молоток и плоскогубцы.

1

Поддомкрачивываем автомобиль. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

2

Снимаем колпак ступицы. Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Головкой «на 30» ослабляем гайку подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие.

3

Ослабляем болты крепления колеса.

7

Берём плоскую отвёртку и разводим тормозные колодки.

8

Снимаем тормозной суппорт вместе с установочной скобой.

9

Подвязываем суппорт так, чтобы он не висел на тормозном шланге.

10

Ключом «на 12» откручиваем и снимаем тормозной диск.

12

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

13

Ключом «на 17» откручиваем два болта шаровой опоры.

14

Ключом «на 19» откручиваем гайку рулевого наконечника.

15

Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага

16

И выпрессовываем рулевой наконечник.

18

Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

19

Пробуем выбить ступицу с помощью головки «на 19».

20

Для «безопасности», от попаданий по пальцам лучше использовать пробоец, вставив его в головку для выбивания ступицы.

21

И выбиваем ступицу из поворотного кулака.

22

Поддеваем отверткой и снимаем грязезащитное кольцо.

23

Практически всегда при выпрессовке ступичного подшипника на ступице остается кольцо, которое трудно снять из-за плотной посадки. Можно воспользоваться съемником, вставив его лапы в две небольшие проточки на ступице.

24

Устанавливаем грязезащитное кольцо и закерниваем его на новой ступице.

25

Устанавливаем ступицу, собираем все детали в обратной последовательности.

Размеры ступичного подшипника ВАЗ 2110, номер и маркировка

Перед тем как покупать новую запчасть, убедитесь в её точных размерах. Размеры подшипника ступицы переднего колеса ВАЗ 2110 обычно стандартные, как и маркировка. Имейте в виду, что данный подшипник применяется и в моделях ВАЗ 2108, 2109, 2111, 2112.

  1. Внутренний диаметр (d): 34 мм;
  2. Наружный диаметр (D): 64 мм;
  3. Ширина (H): 37 мм.

Номер передних подшипников для ВАЗ 2110: 6-256907 (маркировка)

Как выбрать шарикоподшипник ступицы ВАЗ 2110

При покупке подшипника ступицы переднего колеса ВАЗ 2110 ориентируйтесь на три варианта:

  1. АО «Саратовский подшипниковый завод» – профессионалы утверждают, что предприятие выпускает лучшие подшипники ступицы. Продукция завода имеет дополнительную маркировку «SPZ».
  2. Самарский подшипниковый завод производит недорогие изделия, не отличающиеся хорошим качеством. Подойдут, если желаете сэкономить. Замена переднего ступичного подшипника потребуется через 20 000 километров пробега. Цена ступичного подшипника ВАЗ 2110 от данной марки в два раза дешевле: 150-320 рублей.
  3. 23 ГПЗ (VBF, Вологда) – считают этого производителя лучшим среди конкурентов. Данные изделия редко подделываются, отличаются качеством, стоят недорого и сейчас востребованы среди владельцев отечественных автомобилей.

Цена детали для ступицы этих производителей: от 800 рублей.

Рекомендуемые фирмы производителей подшипников

№ п/пПроизводитель, странаКаталожный номерРазмеры, ммЦена, рублей
1VBF, Вологд2108-3103020-0134*64*37900
2LGRLGR-4703600
3LGRLGR-4721850
4SACHS34640037800
5SKF309726DA1250

Ремонт ступицы: популярные ошибки и заблуждения

Такой ремонт, как замена ступичного подшипника на ниве, можно без особых трудностей проделать самостоятельно

Ступичные подшипники на автомобиле ВАЗ 2121 и Шевроле Нива имеют совсем небольшой ресурс из-за конструкции подвески, по сравнению с другими полноприводными автомобилями, потому, этим деталям нужно уделять повышенное внимание, чтобы вовремя выявить неисправность. Ремонту такие подшипники не подлежат, их нужно только менять на новые

На СТО цена работа по замене подшипника ступицы может в несколько раз превышать цену самой детали, потому есть смысл заменить изношенную деталь своими руками в гаражных условиях.

Замена ступичного подшипника на ниве не предполагает ничего сложного, если следовать строго по инструкции. Любой, даже начинающий автовладелец справится с таким ремонтом. Не на всех вазах ступичные подшипники меняются одинаково. Конструкция ступицы автомобиля Нива отличается от конструкции других вазовских моделей, поэтому процесс замены подшипника также будет иметь свои отличия.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Если есть предположения, что подшипник исчерпал свой ресурс, то можно это проверить на стоящем автомобиле. Для этого нужно поддомкратить колесо, на подшипник которого падают подозрения и руками подергать колёсо по вертикали. Если присутствует люфт, то, с большой вероятностью виновен в этом подшипник. Также можно завести автомобиль, включить 3 или 4 скорость, перед этим вывесив колёса, разогнать до 70-80 км/час и заглушить. Выйдя из салона и подойдя к вращающемуся колесу, можно сделать вывод о состоянии подшипника по наличию гула.

Необходимые инструменты для работы

  • Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
  • Ключ для откручивания колёсных гаек;
  • Плоская отвёртка. Чтобы снять защитный колпачок;
  • Головка на 27;
  • Бородок слесарный. Для расправления буртика ступичной гайки;
  • Молоток;
  • Гаечные ключи на 10, 17, 19 и 22;
  • Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
  • Тиски;
  • Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

  • Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
  • Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
  • Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
  • При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
  • Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
  • Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
  • Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
  • Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
  • Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
  • Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
  • Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;
  • Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
  • При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

После очистки колодца от старой смазки можно переходить к монтажу нового подшипника

Замена ступичного подшипника на ниве происходит в обратной последовательности, важно только не забыть набить внутрь свежей смазки «литол 24» и после установки поворотного кулака на автомобиль отрегулировать зазор в подшипниках

Обновлено: 09.08.2019

103583

Замена ступичного подшипника на ВАЗ-2110, 2111, 2112

Ступичный подшипник — деталь, которая, несмотря на свои небольшие размеры, выполняет очень важную функцию: обеспечивает вращение колес с малым трением и держит вес авто.

Что такое ступичный подшипник и для чего он нужен

Подшипник состоит из наружного и внутреннего колец, сепаратора и тел качения.

Структура всех подшипников качения одинаковая за исключением тел качения, тип которых зависит от конструкции автомобиля.

Чаще всего на ведомые оси устанавливают однорядные конические роликовые подшипники. Это связано с тем, что они обладают малым размером и долговечностью.

Однако они требуют тщательного монтажа и периодической регулировки, иначе быстро выходят из строя.

К тому же они обладают закрытой конструкций, благодаря чему их можно использовать до полного износа без обслуживания.

Условия эксплуатации этих подшипников можно с уверенностью отнести к суровым. А если добавить частые разгоны и торможения, дефекты дорожного покрытия и непогоду, то становится очевидным, что на качестве этой детали экономить нельзя.

При нормальной эксплуатации срок службы составляет 100-130 тыс. км. Рано или поздно на ВАЗ 2114, 2115, 2110 появляется необходимость замены подшипника.

Порядок снятия и установки

Как же определить неисправность ступичного подшипника?

Для этого необходимо проехать не менее 5 км, при этом тормозить нужно редко. После остановки прикоснитесь рукой к ступице и если вы не сможете удержать руку, значит, подшипник пришел в негодность и требует замены. Еще один верный признак неисправности появление постороннего шума со стороны колеса.

Справиться с заменой ступичного подшипника можно самостоятельно:

Для начала ставим противооткатные упоры

Далее срываем гайку и немного ослабляем, не нужно откручивать ее полностью.
При помощи домкрата нужно поднять всю переднюю часть автомобиля и поставить ее на опоры.
Далее необходимо снять колесо, для чего откручивайте колесные болты.
При помощи ключа на 17 снимаем направляющую тормозных колодок.
Снимаем суппорт, для этого разжимаем тормозные колодки (обратите внимание, суппорт не должен висеть на тормозном шланге, возьмите обыкновенную проволоку и подвесьте его к кузову).
Берем ключ на 12 и на тормозном диске откручиваем два направляющих штифта. Теперь нужно снять сам диск, для этого лучше использовать резиновый молоток

Аккуратными не сильными ударами сбиваем тормозной диск.
Теперь можно до конца открутить гайку подшипника ступицы, после чего снимаем шайбу.
Теперь нужно сдернуть ступицу. Вам понадобится два болта М12х1,25х130 и тормозной диск. Болты вставляем в два отверстия в тормозном диске и на всю глубину резьбы вкручиваете в отверстия ступицы. Затем резким движением тянете тормозной диск на себя, ступица должна сдернуться
Находим два болта крепления шаровой и при помощи ключа на 17 откручиваем их. Из отверстия ступицы извлекаем наружный шарнир.
Аккуратно выбиваем ступицу из поворотного кулака.
Затем необходимо снять стопорное кольцо.

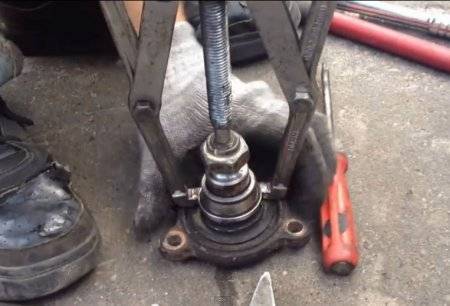

Для выпрессовки подшипника лучше использовать специальный съемник. (С этим пунктом иногда возникают проблемы. Чтобы облегчить снятие, необходимо предварительно нагреть кольцо. Для этого хорошо подойдет портативная газовая горелка).

Вот вы и сняли подшипник. Далее необходимо проверить наличие грязезащитного кольца, очистить внутреннюю поверхность поворотного кулака.

Наносим большое количество смазки на внешнее кольцо подшипника. Теперь необходимо поместить подшипник в морозильную камеру, а поворотный кулак разогреть при помощи все той же газовой горелки.

Эти операции существенно упростят запрессовку подшипника в поворотный кулак.

Дальнейшую сборку производим в обратном порядке.

Цена ступичного подшипника

На данный момент средняя цена ступичного подшипника на ВАЗ 2114, 2115, 2110 колеблется от 300 до 600 рублей. Все зависит от города, в котором вы собираетесь покупать, и производителя. Автолюбители рекомендуют покупать из отечественных -Вологодские подшипники, из импортных — шведские SKF и немецкие FAG.

Данные фирмы хорошо зарекомендовали себя и пользуются популярностью. SKF и FAG также используются в оригинальных сборках большинства иномарок.

Краткий итог по замене подшипников

Процесс замены ступичного подшипника довольно прост. Если вы решились на самостоятельную замену, помните самые главные правила: не торопиться, внимательно читать инструкцию и аккуратно выполнять все пункты.

Диагностика стука, возникающего в передней подвеске автомобиля ВАЗ 2112

В автомобиле ВАЗ 2112 установлена телескопическая, независимая передняя подвеска с цилиндрическими винтовыми пружинами(см. Замена передних пружин ваз 2110 делаем своими силами), с гидравлическими амортизаторами на стойках. Для того, чтобы определить если ли на ВАЗ 2112 стук в передней подвеске необходимо выполнить такие работы:

  • Сделать выезд на автомобиле, который даст возможность выявить наличие дефекта и определить режим его проявления.
  • Определить момент затяжки гаек, которые фиксируют: верхнюю опору стойки к кузову, верхнюю опору стойки к ее штоку.
  • Сделать выезд на авто.
  • Если дефект не устранен нужно, проконтролировать люфт шаровой опоры на передней подвески.
  • При необходимости контролируется регулировка зазора между рейкой рулевого механизма и упором.
  • Снова выезд на машине.
  • Дефект не устранен, поэтому проверяется люфт подшипника, который расположен в верхней опоре и в самом подшипнике этой опоры стойки.
  • При выявлении отклонений выполняется замена переднего подшипника ступицы ВАЗ 2112 или другой поврежденной детали.
  • Контрольный выезд на авто, стук остался.
  • Меняется телескопическая стойка. В зависимости от неисправностей левая или правая.
  • После проведения всех операций на ВАЗ 2112 стук в передней подвески будет устранен, что проверяется при поездке на автомобиле.

Как заменить подшипник передней ступицы на автомобиле ВАЗ 2112

Установленному в ступице шариковому двухрядному подшипнику во время эксплуатации регулировка или смазка не требуется. Выпрессовка ступицы приводит к разрушению подшипника, поэтому только при замене подшипника можно выпрессовать из поворотного кулака ступицу.

Совет: при запрессовке подшипника ступицы нужно брать оправку из набора соответствующего размера. При их отсутствии можно использовать кольца старого подшипника.

  • На ВАЗ 2112 замена подшипника передней ступицы начинается со снятия защитного колпака.
  • Раскернивается гайка ступицы. Ослабляется гайка ступицы и затяжка болтов, фиксирующих на автомобиле колесо.

Совет: Затяжка гайки осуществляется большим моментом, поэтому лучше использовать рычаг при ее откручивании, например, кусок трубы.

  • Снимаются колесо, тормозной диск.
  • Ослабляется затяжка гаек, удерживающих болты крепления к стойке поворотного кулака.
  • Откручиваются два болта, которыми фиксируется шаровая опора к поворотному кулаку.
  • Отворачиваются гайки и вынимаются болты, удерживающие поворотный кулак стойки.
  • Откручивается гайка ступицы и снимается упорная шайба.
  • Поворотный кулак выводится из кронштейна стойки, как показано на фото.

Вытаскивается кулак из кронштейна стойки

Выколоткой выпрессовывается ступица, расположенная во внутреннем кольце подшипника.

Совет: Съемником спрессовывается оставшаяся на подшипнике наружная часть кольца, расположенного внутри. Две специальные выемки на ступице служат для удобства демонтажа.

  • С поворотного кулака с обеих сторон снимаются стопорные кольца.
  • Из поворотного кулака выпрессовывается подшипник, для чего нужно использовать оправку.
  • Устанавливается наружное стопорное кольцо.

Установка наружного стопорного кольца

Замена переднего ступичного подшипника ВАЗ 2112 выполняется запрессовкой прессом или в тисках при помощи оправки нового подшипника

Операцию нужно проводить очень осторожно, иначе подшипник может разрушиться.
Устанавливается внутреннее стопорное кольцо.
Запрессовывается ступица во внутреннее кольцо подшипника.

Замена переднего ступичного подшипника на ВАЗ 2112

Поворотный кулак монтируется обратно его снятию.

Совет: При сборке узла нужно брать новую гайку ступицы .

  • Затягивается и контрится в двух местах гайка ступицы, закручиваются болты крепления колеса.
  • Устанавливается защитный колпак.

Как правильно выполняется замена передних ступичных подшипников на ВАЗ 2112, можно посмотреть на видео. Своевременная замена подшипника передней ступицы ВАЗ 2112 увеличит надежность эксплуатации автомобиля и период между капитальными ремонтами передней подвески, уменьшится цена проведения ремонтных работ.

Замена ступичного подшипника на ВАЗ-2110, 2111, 2112

Ступичный подшипник — деталь, которая, несмотря на свои небольшие размеры, выполняет очень важную функцию: обеспечивает вращение колес с малым трением и держит вес авто.

Что такое ступичный подшипник и для чего он нужен

Подшипник состоит из наружного и внутреннего колец, сепаратора и тел качения.

Структура всех подшипников качения одинаковая за исключением тел качения, тип которых зависит от конструкции автомобиля.

Чаще всего на ведомые оси устанавливают однорядные конические роликовые подшипники. Это связано с тем, что они обладают малым размером и долговечностью.

Однако они требуют тщательного монтажа и периодической регулировки, иначе быстро выходят из строя.

К тому же они обладают закрытой конструкций, благодаря чему их можно использовать до полного износа без обслуживания.

Условия эксплуатации этих подшипников можно с уверенностью отнести к суровым. А если добавить частые разгоны и торможения, дефекты дорожного покрытия и непогоду, то становится очевидным, что на качестве этой детали экономить нельзя.

При нормальной эксплуатации срок службы составляет 100-130 тыс. км. Рано или поздно на ВАЗ 2114, 2115, 2110 появляется необходимость замены подшипника.

Порядок снятия и установки

Как же определить неисправность ступичного подшипника?

Для этого необходимо проехать не менее 5 км, при этом тормозить нужно редко. После остановки прикоснитесь рукой к ступице и если вы не сможете удержать руку, значит, подшипник пришел в негодность и требует замены. Еще один верный признак неисправности появление постороннего шума со стороны колеса.

Справиться с заменой ступичного подшипника можно самостоятельно:

Для начала ставим противооткатные упоры. Далее срываем гайку и немного ослабляем, не нужно откручивать ее полностью.
При помощи домкрата нужно поднять всю переднюю часть автомобиля и поставить ее на опоры.
Далее необходимо снять колесо, для чего откручивайте колесные болты.
При помощи ключа на 17 снимаем направляющую тормозных колодок.
Снимаем суппорт, для этого разжимаем тормозные колодки (обратите внимание, суппорт не должен висеть на тормозном шланге, возьмите обыкновенную проволоку и подвесьте его к кузову).
Берем ключ на 12 и на тормозном диске откручиваем два направляющих штифта. Теперь нужно снять сам диск, для этого лучше использовать резиновый молоток. Аккуратными не сильными ударами сбиваем тормозной диск.
Теперь можно до конца открутить гайку подшипника ступицы, после чего снимаем шайбу.
Теперь нужно сдернуть ступицу. Вам понадобится два болта М12х1,25х130 и тормозной диск. Болты вставляем в два отверстия в тормозном диске и на всю глубину резьбы вкручиваете в отверстия ступицы. Затем резким движением тянете тормозной диск на себя, ступица должна сдернуться
Находим два болта крепления шаровой и при помощи ключа на 17 откручиваем их. Из отверстия ступицы извлекаем наружный шарнир.
Аккуратно выбиваем ступицу из поворотного кулака.
Затем необходимо снять стопорное кольцо.
Для выпрессовки подшипника лучше использовать специальный съемник. (С этим пунктом иногда возникают проблемы. Чтобы облегчить снятие, необходимо предварительно нагреть кольцо. Для этого хорошо подойдет портативная газовая горелка).

Вот вы и сняли подшипник. Далее необходимо проверить наличие грязезащитного кольца, очистить внутреннюю поверхность поворотного кулака.

Наносим большое количество смазки на внешнее кольцо подшипника. Теперь необходимо поместить подшипник в морозильную камеру, а поворотный кулак разогреть при помощи все той же газовой горелки.

Эти операции существенно упростят запрессовку подшипника в поворотный кулак.

Дальнейшую сборку производим в обратном порядке.

Цена ступичного подшипника

На данный момент средняя цена ступичного подшипника на ВАЗ 2114, 2115, 2110 колеблется от 300 до 600 рублей. Все зависит от города, в котором вы собираетесь покупать, и производителя. Автолюбители рекомендуют покупать из отечественных -Вологодские подшипники, из импортных — шведские SKF и немецкие FAG.

Данные фирмы хорошо зарекомендовали себя и пользуются популярностью. SKF и FAG также используются в оригинальных сборках большинства иномарок.

Краткий итог по замене подшипников

Процесс замены ступичного подшипника довольно прост. Если вы решились на самостоятельную замену, помните самые главные правила: не торопиться, внимательно читать инструкцию и аккуратно выполнять все пункты.

Замена подшипника передней ступицы Нива своими руками

Ступица Нива переднего колеса непривычно отличается от всех остальных моделей «жигулёвской» линейки. Полный привод обязывает вносить конструкционные изменения, ведь передние колёса также обязаны иметь механизм передачи вращения от трансмиссии. Поэтому, прежде чем приступать к ремонту, необходимо изучить устройство узла и освоить алгоритм выполнения ремонтных работ.

Устройство и особенности cтупицы переднего колеса Нива Шевроле

Постоянный или временный полный привод, вождение в экстремальных условиях, а также более жесткая амортизация подвески вынуждают периодически обращаться к такой процедуре, как ремонт подшипников. Ступица является несущей конструкцией, соединяющей колесо и вал. Необходимость передачи вращения усложнила ее строение, но подход к устройству узла подшипников и их конструкции остался прежним.

За вращение ступицы на валу поворотного кулака отвечают два конических (или конусных) роликовых подшипника. Подобное решение встречается во всех ВАЗовских моделях и автомашинах других производителей. Особенность его заключается в возможности регулирования люфта. Этот узел колеса испытывает значительные нагрузки и, конечно, изнашивается. В ходе эксплуатации можно заметить, что постепенно увеличивается люфт, то есть появляется осевое колебание колеса.

Если виновником являются подшипники, то люфт устраняется подтягиванием гайки ступицы. Чем сильнее мы затягиваем гайку, тем сильнее наружная и внутренняя обойма подшипника прижимаются друг другу и зажимают ролики. В итоге гайку закрутить можно до такой степени, что колесо перестанет крутиться. Если её ослабить, то колесо закрутится снова. Минимально допустимый люфт должен присутствовать, ведь это зазор для теплового расширения деталей.

Нива Шевроле — замена подшипника ступицы своими руками

Учитывая, что ступица переднего колеса Нива Шевроле по устройству не отличается от прежних моделей, процесс их ремонта будет выглядеть одинаково. Прежде чем приступить к ремонту ходовой части автомобиля Нива любой из модификаций, обязательно посетите автомойку, где под хорошим давлением следует вымыть переднюю подвеску. Этот совет касается всех автомобилей, но для внедорожника он наиболее актуален. Обычного гаражного комплекта инструментов вполне достаточно для начала работ, но ещё пригодится специальное приспособление для выпрессовки пальцев шарниров. Работы выполняются в следующей последовательности:

  1. передняя часть автомобиля подвешивается домкратом и фиксируется;
  2. снимается колесо, тормозные колодки с суппортом;
  3. раскручивается и выпрессовывается палец бобышки поворотного рычага;
  4. откручиваются болты крепления шаровых шарниров;
  5. откручивается гайка и ступица снимается вместе с шарнирами.

Когда узел оказывается в руках, то подшипники становятся доступными для проверки и ремонта. Независимо от того, будет производиться замена подшипника или нет, сальники меняются обязательно. После того, как внутренняя обойма и ролики подшипников извлечены, они вместе с внешней обоймой в ступице промываются керосином. После промывки можно оценить состояние подшипников.

Отсутствие возможности регулирования люфта подшипников гайкой, появление царапин на роликах и обоймах, перегрев и гул в ступице — это безусловные признаки необходимости покупки новых подшипников. Если на Шевроле Нива подшипник ступицы, как внутренний, так и наружный в удовлетворительном состоянии, то достаточно заменить смазку и сальник. Выпрессовываются наружные обоймы подшипников специальной насадкой. Для того, чтобы вставить новый подшипник можно использовать старую обойму. Подшипники всегда меняются парой.

Замена подшипников передней ступицы Нива Шевроле — полезные советы

Любители тюнинга автомобилей готовы изменить их устройство до неузнаваемости. Попал в поле зрения народных умельцев и передний ступичный узел Нива Шевроле. В Интернете на автофорумах можно встретить «профессиональные» предложения заменить подшипник ступичным механизмом с поворотным кулаком от модели 2121, мотивируя такое решение более прочной конструкцией «старушки». Этого делать нельзя!

Поворотный кулак и ступица без проблем станут на место, но правильно отрегулировать развал колёс уже не удастся. Кулаки имеют определённые отличия в размерах и углах наклона оси. Ещё большей нелепостью звучат призывы приступить к токарной обработке ступицы и вала для установки нерегулируемых подшипников от автомобиля «Ивеко». Подшипники сами по себе возможно и хороши, но внесение таких изменений в конструкцию ходовой части недопустимо, так как это может стать причиной аварии, а возможно, даже гибели людей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
