Свечи накаливания на дизель – как подобрать и проверить?

Конструкция

Принципиальное устройство свечи накаливания

Современные свечи накаливания конструируются с одной или двумя внутренними спиралями. Нагревательная спираль выполняется из металла с заданными показателями сопротивления, нагревающаяся в зависимости от силы тока. Вторая спираль – регулировочная – выполняет функцию автоматической подстройки силы тока: чем выше температура спирали, тем выше показатель сопротивления и тем меньше тока она пропускает к нагревательной спирали. То есть, с повышением температуры рабочей части происходит автоматическая подстройка нагрева свечи.

В момент включения зажигания ток подается на клемму и от нее – на центральный электрод. Далее напряжение поступает на регулировочную и нагревательную спирали. Последняя раскаляется, нагревая наконечник свечи до 1000°С за несколько секунд. Через 3 минуты после пуска двигателя реле отключает подачу тока на свечи, и двигатель работает уже в обычном режиме.

При запуске двигателя на приборной панели зажигается значок свечи. Пока он горит – свеча разогревается, погас – можно ехать.

Форма и размеры свечи зависят от модели двигателя: в старых автомобилях с двухклапанными цилиндрами для свечи достаточно места, а значит, она может быть достаточно короткой и толстой. Современные двигатели системы Common Rail с четырехклапанной конструкцией требуют других конструктивных решений: свеча должна быть длинной и тонкой, чтобы занимать меньше места.

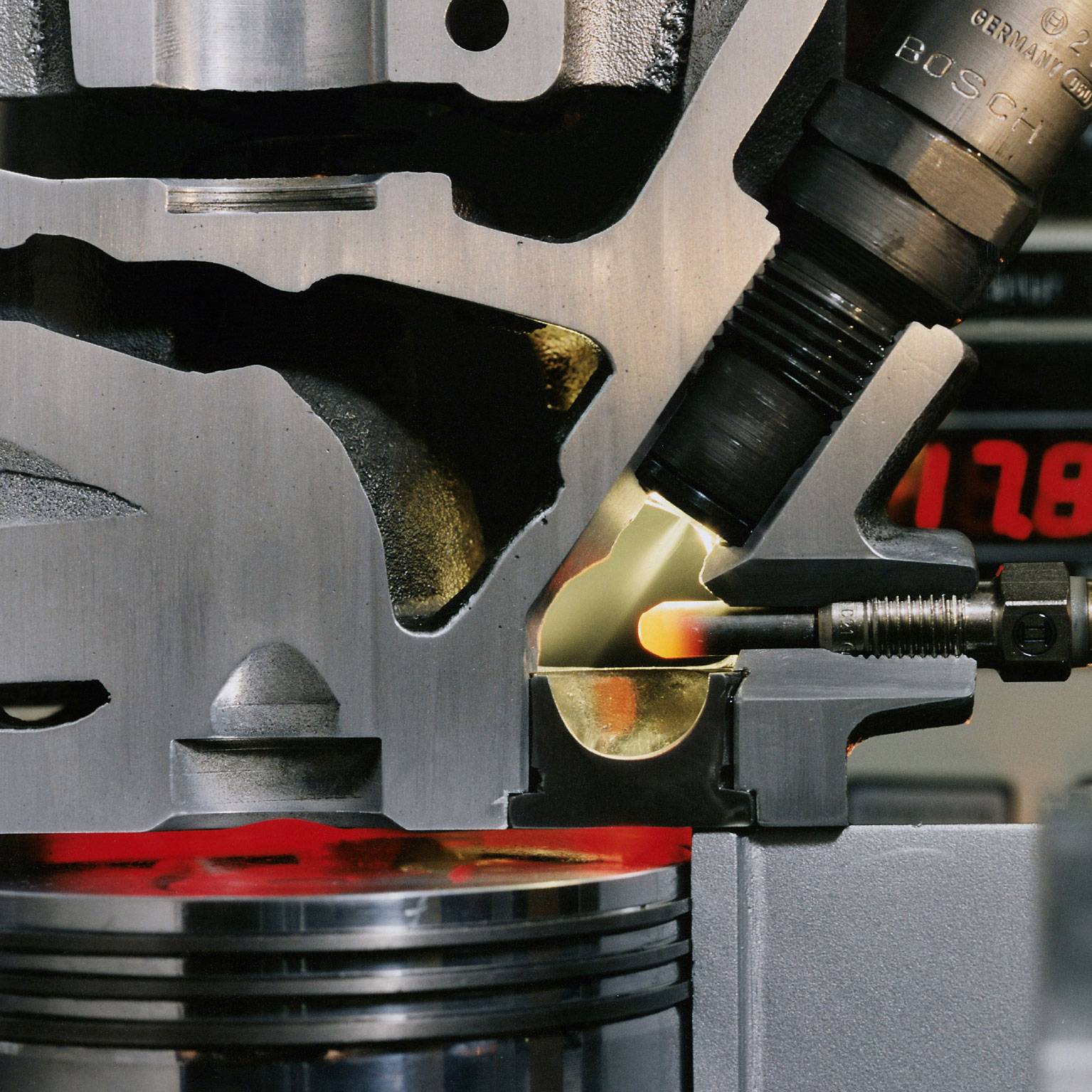

Варианты размещения свечи в дизельном двигателе

Производители предлагают последние модели свечей накаливания с диаметром рабочей части всего 3 мм. Но вместе с изменением формы свечи меняется и ее прочность: длинные свечи требуют крайне аккуратного обращения при снятии и установке, поскольку очень легко ломаются.

Как проверить свечи накала мультиметром

Проверку свечей дизеля мультитестером можно осуществлять в трех режимах:

Прозвонка свечи накала мультиметром на обрыв спирали

• в режиме прозвонки;
• замерить сопротивление;
• узнать потребляемый ток.

Прозвонить на обрыв нагревательного элемента можно даже и не выкручивая свечу из двигателя, а вот чтобы воспользоваться двумя другими методами проверки свечей накала тестером, желательно чтобы они все же были перед вами.

И так, для режима прозвонки нужно:

1. Перевести регулятор в соответствующее положение.
2. Отсоединить подающий ток провод от центрального электрода.
3. Плюсовой щуп мультиметра на электрод, а минусовым коснуться блока ДВС.
4. Нету звукового сигнала или не отклонится стрелка (если аналоговый тестер) — обрыв.

Измерение сопротивления свечи накала тестером

Данный метод поможет лишь выявить полностью нерабочую свечку накаливания, но неполадки с нагревательным элементом вы узнать не сможете.

Гораздо лучше проверить тестером сопротивление, но для этого нужно знать номинальное значение, которому должна соответствовать конкретная свеча. У исправной свечи сопротивление спирали составляет 0,7-1,8 Ом. Поскольку достаточно часто свечи хоть еще и срабатывают, но уже имеют большое сопротивление, вследствие чего потребляют меньше тока и блок управления, получив соответствующий сигнал, думает что они уже прогрелись, и отключает их.

С большой степенью достоверности результата касательно пригодности свечи, причем без её выкручивания с дизельного двигателя, можно узнать, проверив потребления тока.

Для замера нужно: на холодном моторе отключить от свечи питающий провод и подключить к нему (либо плюсу на АКБ) одну клемму амперметра, а вторую на центральный вывод свечи. Включаем зажигание и смотрим на показатели потребляемого тока. Ток потребления исправной свечи накаливания, в зависимости от типа, должен составлять 5-18A. Кстати, заметьте, что на первой секунде проверки показания будут максимальными, а затем, где-то через 3-4 сек., постепенно начинают падать, пока ток не стабилизируется. Стрелка или цифры на тестере должны снижаться, без рывков, равномерно. Все проверяемые свечи с двигателя должны иметь одинаковые значения протекающего тока. Если на какой-нибудь свече будет по-другому или вообще ничего не происходит, то имеет смысл открутить свечу и проверить накал визуально. Когда свеча накаливается частично (к примеру, самый кончик или середина) — показания будут значительно отличаться, а когда в обрыве — тока нет вовсе.

Стоит отметить, что при однополюсном подключении электропитания (когда масса на корпусе) одна штифтовая свеча потребляет от 5 до 18 ампер, а двухполюсная (от свечей накаливания два вывода) до 50А.

В данном случае, как и при измерении сопротивления, желательно знать номинальное значения потребления тока.

Когда нет времени делать контрольную лампочку или инструментов для извлечения свечей, либо они уже лежат на столе, может оказаться полезной проверка мультиметром. Но она имеет и свои недостатки — этот способ, как, и, проверка лампочкой, не позволяет выявить свечу со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания. Поэтому, для определения быстроты, степени и правильности накаливания, а также при отсутствии приборов под рукой, в обязательном порядке следует проверить свечи на предмет разогрева, аккумулятором.

Способы проверки свечей накаливания для дизеля

Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.

Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.

Способ 1 – Проверка свечей накаливания при помощи аккумулятора

Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.

Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.

1. Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
2. Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
3. С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
4. Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
5. При отсутствии накала или нагревании только кончика элемента – требуется замена свечи.

Ниже приведены более простые способы проверки свечей накала.

Способ 2 – Проверка свечей накаливания мультиметром

Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).

Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.

Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.

Способ 3 – Проверка свечей накаливания на “искру”

Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.

Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:

• На исправном нагревательном элементе образуется сильная искра.
• Если свеча слабо накаливается, искрение будет незначительным.
• На полностью неисправной свече накаливания искры не будет вообще.

Данную проверку можно смело делать на старых автомобилях, у которых нет “мозгов” и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.

Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.

Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.

Полезные советы

1. Перед наступлением холодного времени года проверять элементы накала следует независимо от того, хорошо или плохо заводится дизель.
2. Проверка на дизеле путем оценки искры рекомендуется только для старых авто. Не следует проверять данным способом калильные решения на «свежей» модели, которая оснащена сложной системой электронного управления двигателем.
3. В случае обнаружения неисправности оптимально менять весь комплект, а не один или два вышедших из строя элемента.
4. Старайтесь приобретать продукцию известных производителей, так как дешевые решения имеют заметно меньший срок службы, а также зачастую демонстрируют низкую эффективность накала нагревательного элемента.

Напоследок добавим, что для уверенного запуска дизельного двигателя зимой необходимо правильно подбирать, заряжать и обслуживать аккумулятор для дизеля, заправлять качественную солярку по сезону, в случае необходимости использовать антигели. Также в случае с моторами на дизтопливе целесообразно установить предпусковой подогреватель солярки или систему предпускового подогрева двигателя типа Webasto.

Признаки неработающего цилиндра (троение и вибрации) дизельного двигателя. Поиск неисправности: компрессия, дизельные форсунки, свечи накала, ТНВД и другие.

Как самому заменить калильные свечи на дизельном ДВС. Необходимые инструменты, особенности снятия свечей, важные советы и рекомендации.

Самостоятельная реализация подогрева дизтоплива: топливозаборник, фильтры грубой и тонкой очистки. Монтаж нагревательных элементов. Проточный подогрев.

Выбор свечей зажигания между производителями NGK и Denso. Как подобрать свечи и на каком бренде остановить свой выбор. Особенности и нюансы при подборе.

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.

Назначение и устройство свечей зажигания бензинового двигателя. Конструктивные особенности, виды свечей зажигания. Калильное число, искровой зазор.

Как исправить ошибку P0380

Исходя из перечисленных выше проблем, которые могут приводить к формированию в электронном блоке управления ошибки P0380, следует придерживаться определенному алгоритму диагностики, чтобы максимально быстро обнаружить точную причину ошибки и устранить ее.

Обратите внимание: Перед тем как приступать к поиску причины ошибки, следует удостовериться, что она была вызвана не мимолетным сбоем ПО ЭБУ. Для этого следует сбросить при помощи диагностических инструментов ошибку из памяти электронного блока управления (можно это сделать также, если отключить минусовую клемму АКБ на 15-20 секунд)

После этого ошибка будет удалена из памяти. Создайте условия ее формирования, и если она вновь возникнет, то стоит переходить к действиям для ее устранения.

Чтобы исправить ошибку P0380 максимально быстро и без выполнения лишней работы, рекомендуется придерживаться следующего алгоритма действий:

Проверка свечи накаливания. Первым делом убедитесь, что исправна сама свеча. Для этого можно использовать мультиметр. Ознакомьтесь в книге по технической эксплуатации автомобиля (или в интернете) с данными о том, какое конкретно сопротивление у установленной на автомобиле свечи накаливания (чаще всего оно находится в пределах 0,8-1,8 Ом). Далее при помощи мультиметра, включенного в режиме омметра, убедитесь, что сопротивление свечи соответствует заявленному. Если это не так, то нужно заменить свечу.

Проверка цепи. Убедитесь, что по проводам от свечей до реле информация передается без нареканий. Для этого следует отключить провода с двух сторон цепи (то есть от свечей накаливания и предохранителей). Далее мультиметром провода прозваниваются. Если в результате данного действия удастся установить, что один или несколько проводов неисправны, необходимо их визуально осмотреть в поисках причины неисправности, а после ее устранить. Более простой вариант — заменить провода на новые.

Проверка контактов. Убедитесь, что контакты на фишке плотно фиксируются и не являются причиной сбоев при передаче сигнала. Чаще всего фишка сделана из пластмассы, и со временем она может растрескаться, из-за чего контакты не будут плотно прижиматься. В такой ситуации нужно ее заменить.

Убедитесь в исправности предохранителей. Для этого откройте корпус управляющего реле и посмотреть, нет ли сгоревших предохранителей. Если такие обнаружатся — их нужно заменить.

Проверьте управляющее реле. Для данной процедуры потребуется специальное диагностическое оборудование.

Если свечи имеют догрев, убедитесь, что он работает. В зависимости от автомобиля, процедура проверки догрева свечи может различаться, поэтому рекомендуется найти алгоритм для конкретного автомобиля в интернете. Обычно она сводится к тому, что двигатель автомобиля прогревается до определенной температуры на датчике температуры. После этого следует включить зажигание, дать нагреться свечам и запустить двигатель. А далее снимается значение напряжения со свечей. В зависимости от полученных результатов, принимается решение об исправности или неисправности догрева свечи.

Убедитесь в исправности датчика температуры. Самый простой способ это сделать — установить на место датчика потенциально рабочий. Либо же можно демонтировать датчик и проверить его сопротивление (или напряжение) при помощи мультиметра.

Зарядите аккумуляторную батарею автомобиля. Как отмечалось выше, в некоторых случаях ее разряженное состояние может приводить к возникновению ошибки P0380.

Стоит отметить, что зачастую водители даже не подозревают о наличии данной ошибки, особенно если автомобиль эксплуатируется в теплом климате. Выявить ее удается только в ходе диагностики специальным сканером, например, в ходе проведения технического обслуживания машины на сервисе. При обнаружении данной ошибки рекомендуется ее устранить, несмотря на то, что ее нельзя назвать критичной.

Схема подключения свечей накаливания и признаки неисправности

В принципе, их можно сравнить с электронагревателем. Стержень свечи расположен в предкамере таким образом, что его кончик находится прямо на границе завихрения рабочей смеси, создаваемого форсункой. Схема подключения свечей накаливания обеспечивает автоматическую подачу электрического тока, сразу же после поворота ключа зажигания в рабочее положение. Они нагреваются сами до очень высокой температуры и, соответственно, прогревают камеру сгорания, а также попадающий в нее воздух.

За их правильное функционирование отвечает блок управления свечами накаливания. Алгоритм его работы заключается в следующем: после поворота ключа свечи подключаются непосредственно к аккумулятору, в это же время на щитке приборов загорается соответствующая лампочка, спустя некоторое время предварительного разогрева эта лампа гаснет, что свидетельствует о полной готовности движка к запуску.

Первым признаком того, что в системе электроподогрева произошел сбой, является неработающий индикатор. Это может свидетельствовать о выходе из строя предохранителя либо же датчика температуры. Длительное же горение индикатора говорит о необходимости заменить тепловой выключатель, и если это проигнорировать, то может перегореть тепловой штифт, и тогда уже понадобится замена свечей накаливания. Правда, индикатор иногда может и не просигнализировать о возможной поломке.

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

1. Замер показания сопротивления;
2. Способом прозвона (если поддерживается);
3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

1. Отсоединить питающий провод от свечи накала;
2. Выставить на тестере регулятор в нужное положение;
3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

1. Отключаем от изделия запитывающий провод;
2. Переводим мультиметр в режим амперметра;
3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Экскурс по брендам

Подбирать реле свечей накала имеет смысл руководствоваться не только данными о совместимости с автомобилем, но и тем, кем оно было произведено. Сегодня на рынке можно найти как бюджетные аналоги, так и детали первого класса, ничем не уступающие оригиналам. Мы советуем брать именно вторые – они служат долго и исправно, в отличие от дешевого «Китая». И вот кто производит лучше реле:

• Beru (Германия);
• Vemo / Vaico (Германия);
• Jideco (Япония);
• Bosch (Германия);
• NGK (Япония).

Бюджетные решения, конечно же, есть, и даже два: б/у реле или же реле из низкой ценовой категории. Дешево не всегда значит плохо, но дешевое устройство всегда выходит из строя раньше более дорого и качественного. Сэкономить на покупке реле свечей накала можно купить запчасть следующих фирм:

• Huco (Германия);
• ERA (Италия);
• Trucktec (Германия);
• Cargo (Дания);
• Meyle (Германия).

Даже если в магазине вы нашли дешевое реле нонейм производителя, то его не стоит покупать. Нередко поставки подобных устройств приходится ждать неделями, но ожидание в данном случае оправдано – взяв бюджетный, вы фактически подписываетесь на то, чтобы поменять реле уже следующей зимой.

Признаки и причины неисправности свечей накаливания

Часто бывает так, что двигатель ни с того ни с сего, начинает запускаться с трудом и неровно работает, будучи холодным. Попутным симптомом может быть выхлоп белого цвета. Как правило, причина кроется в поломке свечей накала. Если они недавно менялись, и их срок службы не подошел к концу, скорее всего, дело в заводском браке, и перестала работать одна из свечей. Нужно проверить все и заменить неисправную. Заметить неисправность летом довольно сложно. Она начинает проявляться с понижением температуры окружающей среды.

Если откажут сразу две, то двигатель, скорее всего, совсем не удастся запустить. Одновременный отказ большего количества свечей маловероятен, и придется проверить электропроводку или блок управления.

Свеча может перестать работать в нескольких случаях: она выработала свой ресурс, есть неполадки в топливной аппаратуре или электропроводке. В первом случае выполняется проверка и замена всего комплекта свечей, в остальных потребуется поочередно проверить форсунки, реле управления, провода. » alt=»»>

Визуальная проверка свечей накала

Визуальная проверка позволяет выявить не только дефекты, но и работу топливной системы, срабатывание электронного управления, состояние поршневой, поэтому всегда внимательно осматривайте свечи накала, коль уже они сняты.

На свече есть дефекты

Если свечи ещё не выбегали свой ресурс, но уже имеют следы перегрева (примерно посередине нагреваемого стерженька), корпус вздувается и по сторонам разбегаются трещины, то это:

1. Слишком высокое напряжение. Нужно измерить мультиметром напряжение в бортовой сети.
2. Реле накала свечей долго не отключается. Засеките время срабатывание по щелчкам либо проверьте реле омметром.

Оплавление кончика свечи

Может происходить по причинам:

1. Раннего впрыска топливной смеси.
2. Загрязнения форсунок, вследствие чего распыл происходит неправильно. Можно проверить факел впрыска на специальном стенде.
3. Слабая компрессия и позднее зажигание, а соответственно — перегрев.
4. Накрылся напорный клапан. Тогда мотор будет достаточно жестко работать, а если попустить (на работающем моторе) гайку подводящего к форсунке топливопровода, то из под нее пойдет не топливо, а пена.

При визуальной проверке самой тонкой части свечи (та, которая и находится в форкамере) смотрите, чтобы она была хоть и потемневшей, но не с оплавленным железным корпусом, и без трещин. Потому, что даже если она и работает еще, то это будет продолжаться недолго, и вскорости придется снова проверять ее работу.

Кстати говоря, плохая работа свечи может случиться по причине недостаточного контакта с питающей шиной. При слабой затяжке гайки из-за вибрации, она приоткручивается. Но и тянуть сильно не стоит, можно повредить электрод. Часто свечи повреждаются непрофессиональными действиями при выкручивании/закручивании. Не редкость, что неправильное усилие крутящего момента может привести к потере компрессии, а их вибрация разрушает сердечник в керамических свечах накаливания.

Свечи накаливания – достаточно хрупкие, так что выкручивать их с двигателя, желательно, только если требуется замена. Причем, производить затяжку следует с помощью динамометрического ключа, поскольку усилие не должно превышать 20 Нм. Круглые гайки крепления электрического провода затягиваются только вручную; если шестигранные – ключом (но без нажима). Если применить большое усилие, то это скажется на зазоре (сузится) между металлическим корпусом и калильной трубкой и свеча начнет перегреваться.

Когда все вышеперечисленные проверки показали, что свечи в отличном состоянии, но при установке на двигатель они не работают, то тут нужно заняться электропроводкой и первое, с чего стоит начинать, это с предохранителей, датчиков и реле свечей накала.

Проверку реле времени и датчиков лучше доверить специалистам. Следует помнить, что система подогрева работает только на «холодном» двигателе, температура которого не превышает +60°С.

Как все работает?

Воспламенение топливно-воздушной смеси в цилиндрах дизельного двигателя происходит при температурах 800–850 °C. Когда мотор прогрет, такие показатели, в момент такта сжатия, достигаются моментально и запуск дизеля происходит без сбоев.

Но когда машина не прогрета, такой температуры, только за счет сжатия смеси, особенно в холодную погоду, достичь трудно — запуск двигателя проблематичен.

Чтобы решить эту проблему в дизелях были установлены свечи накала задача которых состоит в том, чтобы очень быстро прогреть воздух в цилиндрах до 75 градусов и тем самым обеспечить нужную температуру в момент такта сжатия.

Внутри изделий конструктивно предусмотрены две спирали — нагревательная и регулирующая.

Первая имеет функцию нагрева. Вторая за счет плавающего электрического сопротивления защищает свечу накала от перегрева.

Свечи будут работать до тех пор, пока температура охлаждающей жидкости не уйдет за отметку 60°C, это около 3 минут. Дальше мотор сможет работать без них.

Прежде, чем завести автомобиль необходимо включить зажигание и обратить внимание на панель приборов. Светящийся в виде спирали индикатор указывает на то, что происходит разогревание свечей накаливания. Как только лампочка погасла можно заводить машину

Как только лампочка погасла можно заводить машину.

В современных автомобилях, лампа в виде спирали может и не загореться. Это произойдет в том случае, если двигатель уже прогрет, а значит необходимость в свечах накала отпадает. Все это достигается благодаря современной электронике, отслеживающей температурные показатели мотора.

Также существуют свечи накаливания, которые долго держат температуру после разогрева, а поэтому отключаются сразу же после выключения стартера и подогревают воздух в цилиндрах дизеля за счет остаточного тепла.

Устройства очень энергозатратные, на нагрев одной свечи накала до 850-1350°C за пол минуты может уйти в среднем 8-16А (96–192 Вт), иногда 40А. Величиной напряжения и временем его подачи управляют электронный блок и тепловое реле (выключатель).

Последнее, при необходимости, только смыкает и размыкает цепь, тем самым устанавливая нужную температуру воздуха в цилиндрах. А ЭБУ регулирует весь процесс нагрева подавая сигналы на реле. Нужную информацию он берет от датчиков коленвала и охлаждающей жидкости.

Первым признаком, указывающим на то, что вышла из строя одна из свечей накала будет повторное загорание индикатора в виде спирали после запуска двигателя и продолжительное (около 50 сек) ее горение.

Если по истечении указанного времени, после прогрева автомобиля, индикатор не погас, значит вышло из строя реле времени (тепловой выключатель)

Важно сразу же провести замену устройства иначе выйдут из строя свечи накаливания по причине перегорания их теплового штифта

Если на улице еще относительно тепло (выше +5°С), то выход одного или двух изделий вы вряд ли заметите, автомобиль все равно будет заводиться.

В ином случае, когда шкала термометра будет приближаться к нулю и ниже, даже с одной неисправной свечей автомобиль на холодную завести проблематично. Это можно будет сделать только в том случае если он прогрет до 60°С и более.

Инструкция по самостоятельной замене свечей накаливания

Для этого понадобится:

• отвертка;
• гаечный ключ;
• торцевой ключ-трещетка;
• плоскогубцы;
• рабочие перчатки;
• немного высокотемпературной и графитовой смазок.

Если есть защита корпуса мотора ее необходимо снять. Поле чего отключить соединительные клеммы. Далее очень аккуратно произвести вывинчивание самих свечей. После зачистки контактов и очистки резьб производится установка новых свечей накала. При этом лучше производить их полную замену, не зависимо от состояния какой либо отдельной свечи.

• https://techautoport.ru/dvigatel/sistema-zazhiganiya/svecha-nakalivaniya.html
• https://znanieavto.ru/fire/svechi-nakalivaniya-dlya-dizelya.html
• https://swapmotor.ru/ustrojstvo-dvigatelya/svechi-nakala.html

Симптомы неисправности свечей накаливания дизельного двигателя:

Запуск двигателя происходит с трудом;

Авто не заводится;

Неровная работа двигателя на холостых оборотах;

Белый дым выхлопа (на холодную, имитация богатой смеси).

Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.

Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.

Причины неисправности свечей накаливания дизельного двигателя:

Выработка ресурса;

Низкое качество;

Плохое топливо или любые другие проблемы с топливной системой;

Проблемы в электропроводке или блоке управления.

Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.

Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.

В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.

Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.

Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.

Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?

1. Обязательная диагностика перед осенне-зимним периодом.
2. Покупайте только качественные свечи.

Способы проверки свечей накаливания на дизельном двигателе.

Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.

1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.

Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.

2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.

Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя

Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала

Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.

Периодичность замены свечей накала на дизельном двигателе.

Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.

Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!

Все вопросы по тел. +7(912) 615 51 15

Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .

Цены на техническое обслуживание
