Генератор Рено Логан замена, снятие ремня генератора
Генератор Рено Логан замена которого может понадобится в случае выхода из строя данного агрегата несложная операция. Но снятие генератора Renault Logan придется проводить весьма в стесненных условиях.
При этом изначально нам надо снять ремень генератора Логан, а для этого надо определится, какая из двух схем приводных ремней применена на вашем автомобиле.
В самой простой версии Рено Логан без кондиционера применяется следующая схема приводного ремня генератора, смотрим фото ниже.
- 1 — шкив привода вспомогательных агрегатов
- 2 — натяжной ролик с кронштейном
- 3 — регулировочный болт
- 4 — болт крепления кронштейна натяжного ролика
- 5 — шкив генератора
- 6 — шкив насоса гидроусилителя рулевого управления
- 7 — ремень
Что бы снять ремень генератора Логан в такой конфигурации достаточно ослабить болты крепления кронштейна натяжного ролика (4) и открутить регулировочный болт (4). Тем самым натяжной ролик перестанет давить на ремень, он ослабнет и вы легко снимите его руками.
В обратном порядке устанавливаете ремень обратно и натягиваете с помощью регулировочного болта (3). Для проверки правильного натяжения ремня генератора снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала.
При усилии нажатия 10 кгс прогиб ремня должен составлять 6 – 8 мм.
Если на вашем Renault Logan стоит кондиционер, тогда схема приводных ремней выглядит следующим образом, как на фото далее.
- 1 — шкив привода вспомогательных агрегатов
- 2 — натяжной ролик
- 3 — шкив насоса гидроусилителя рулевого управления
- 4 — шкив генератора
- 5 — шкив компрессора кондиционера
- 6 — опорный ролик
- 7 — ремень
Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ключом на 13 ослабить болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства. Затем фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник на 6 или стержень диаметром 6 мм (можете вставить отвертку например). Как показано на фото далее.
Затем снимаем ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан. для этого отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Отсоединяем колодку провода возбуждения от разъема генератора, нажав отверткой на фиксатор. Затем ключом на 13 откручиваем гайку крепления плюсового вывода В2+ на генератора и снимаем провод.

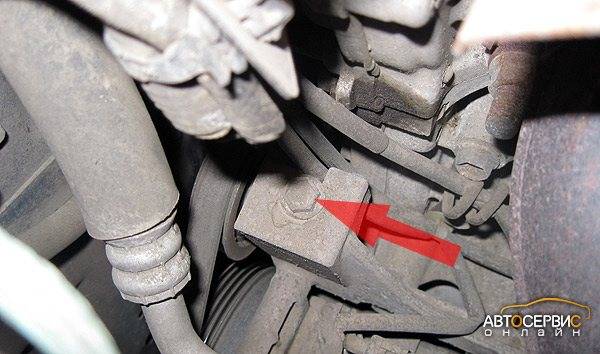

Смотрим фото.
Головкой на 13 отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя рулевого управления к кронштейну двигателя.
Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и не отсоединяя от насоса трубку и шланг, отводим его в сторону. Затем накидным ключом или головкой на 13 отворачиваем два болта нижнего крепления генератора к кронштейну двигателя и болт верхнего крепления.
- Все три болта генератора, которые и держат агрегат, показаны далее на фото для наглядности.
Теперь генератор Рено Логан снят, можете ставить новый или чинить старый. Конструкция самого генератора довольно простая и замена регулятора напряжения или выпрямительного блока обычно не вызывает сложностей. Эта инструкция так же пригодится и владельцам Renault Sandero.
Официальный дилер Рено в Твери https://renault.nordavtotver.ru предлагает весь модельный ряд французского производителя. Большой выбор востребованных машин на складе позволит совершить покупку без длительного ожидания. Профессиональное гарантийное, постгарантийное обслуживание и квалифицированный ремонт.
Свистит ремень генератора в дождь
Если на улице туман или дождь, или и то и другое вместе, то музыка в машинах с клиноременной передачей обеспечена. Если на ремень попала хоть капля, то снижается и ухудшается сцепление. Если свист слышен исключительно при дожде, то тоже расслабляться сильно не стоит. При частом свисте можно уже говорить об ослаблении ремня и необходимости заняться его подтяжкой. Если же ремень изношен достаточно, то стоит говорить только о замене.
Пробуксовывание при влажной погоде – сигнал для опытного водителя, наглядно говорящий о том, что скоро придется посетить автомастерскую для замены ремня. Но, умельцы из Hi-Gear нашли способ обойтись без шума в данном случае.
Замена/регулировка натяжения ремней привода допагрегатов Suzuki SX4
≡ 4 Ноябрь 2020 · Рубрика: Ремонт
Замена поликлиновых ремней производится каждые 90 000 км пробега автомобиля (или раньше в случае их обрыва или повреждения), регулировка натяжения — по мере необходимости. Симптомы неправильного натяжения — гул при работе мотора (ремни «перетянуты») или громкий резкий свист с правой стороны двигателя, который слышен некоторое время после запуска холодного двигателя или при проезде лужи (ремни «недотянуты»). При нормальном натяжении ремней посторонние звуки могут издавать натяжной ролик ремня привода кондиционера, подшипники компрессора кондиционера, генератор, помпа система охлаждения. Диагностика проводится достаточно просто — можно снять ремень «подозрительного» агрегата и завести двигатель — если звук пропал, то, скорее всего, Вы на верном пути.
Необходимый инструмент: ключи и торцевые головки S12 и S14.
Открываем капот, с правой стороны двигателя (по ходу движения) находим интересующие нас ремни. На пару оборотов ослабляем гайку крепления ролика натяжителя.
С помощью торцевой головки и удлинителя вращаем болт натяжителя до тех пор, пока ремень привода компрессора кондиционера не будет свободно сниматься со шкивов.
При необходимости замены ролика натяжителя просто откручиваем до конца гайку крепления и заменяем ролик. Ослабляем стопорный болт натяжителя ремня генератора на пару оборотов.
Аналогичным образом вращаем болт натяжителя генератора и снимаем ремень привода генератора.
Снимаем оба ремня со шкива коленчатого вала и устанавливаем новые в обратной последовательности. После установки заводим двигатель и даем ему поработать на холостом ходу 5-10 минут. Глушим двигатель, проверяем натяжение ремней, при необходимости регулируем его.
Пожалуйста поставьте оценку статье
(23 голос, средняя оценка: 4,35 out of 5)
К записи «Замена/регулировка натяжения ремней привода допагрегатов Suzuki SX4» оставлено 7 коммент.
- Человек:
25.08.2014 в 18:05
Так и не снялся ремень генератора… видно нужно ещё один винт снизу генератора откручивать…
Ответить
- Alex:
08.01.2016 в 01:01
Да! Шестигранник на 8.
Ответить
- Дмитрий:
03.02.2015 в 18:05
Спасибо! Полезная статья. А каким должно быть правильное натяжение?
Ответить
- Адиль:
11.02.2015 в 18:05
Подскажите, там только один ремень присутствует?
Ответить
- Дмитрий:
22.02.2015 в 18:06
Адиль, ремня два: ремень генератора и ремень кондиционера.
Ответить
- Виталий:
28.05.2015 в 18:07
Спасибо. Полезная статья. Хотелось бы добавить, что при регулировке ремня генератора, не плохо было бы ослабить нижний болт крепления генератора.
Ответить
- Alex:
08.01.2016 в 01:01
Шестигранник на 8!!!
Ответить
Оставить свой комментарий
Нажмите, чтобы отменить ответ.
Когда необходима замена приводного ремня в Митсубиси Лансер?
Замена приводного ремня на Лансере 10 должна происходить согласно срокам, которые указаны в техническом руководстве пользователя. По всем существующим нормам и правилам, замена приводного ремня Мицубиси 10 Лансер происходит каждые 40 тысяч километров. Однако стоит помнить, что при эксплуатации транспортного средства в тяжелых городских или экстремальных условиях смена детали должна происходить гораздо чаще.
Для того чтобы выбрать подходящий передаточный элемент, необходимо ориентироваться на следующий показатели:
Оригинальность производителя
В первую очередь следует обращать внимание на тот сервис, в котором куплен приводной аксессуар. Приобретать деталь следует только в сертифицированном магазине с определенной лицензией.
Наиболее распространенные ремни на указанный автомобиль, которые пользуются популярностью: Triscan 8640 602563, Dayco 6PK 2565, Daihatsu 5PK1195.
Согласно регламенту технического руководства пользователя, производить замену приводной ленты необходимо только со специальными комплектующими – обводными роликами и корпусом натяжителя.
Свист двигателя при его запуске и работе
Всегда приятно осознавать то, что твоя машина полностью исправна и не доставит неудобства в самый неподходящий момент. Однако так бывает не всегда и многие автовладельцы сталкиваются с рядом проявлений выхода из строя каких-то деталей машины. Это заставляет людей сомневаться в своём «железном коне», и положительных эмоций такое авто явно не прибавит. Самым частым сигналом о поломке является свист при запуске двигателя. Причём с ним сталкиваются не только владельцы старых автомобилей, но и практически новых, которые недавно выехали из автосалона.
Причиной того, что при работе двигателя слышен свист, может стать ряд различных неисправностей в двигателе автомобиля. Обычно это не настолько опасный знак, насколько надоедающий. Хотя если мотор начал издавать такие посторонние звуки и двигатель свистит всё сильнее, то затягивать с устранением этой проблемы явно нельзя. Некоторые проигнорированные неисправности могут привести к дорогостоящему ремонту и массе проблем.
Ремни
Одной из основных причин свиста при запуске двигателя являются ремни всевозможных приводов в подкапотном пространстве автомобиля. Плохое натяжение и их износ влечёт за собой появление того самого назойливого свиста, который может усиливаться вместе с увеличением оборотов двигателя. А может, наоборот, исчезать при нажатии на педаль газа. В любом случае звук, издаваемый ремнями, очень хорошо слышно и не заметить его невозможно.
При появлении свиста первым делом нужно проверить натяжение приводных ремней
Первым делом нужно проверить натяжение всех приводных ремней в двигателе. Если какой-то из них ослаблен, то возможны его проскальзывания, что приводит к свисту при работе двигателя. В этом случае нужно натянуть ремень до допустимых пределов, чтобы оставить у него нормальный свободный ход. Ещё одной причиной проскальзывания ремней могут стать попавшие на них грязь и масло. В этом случае его нужно тщательно очистить, а лучше всего заменить на новый.
Чаще всего неприятности в плане издаваемого шума доставляет ремень генератора. Появляется свист при запуске двигателя и исчезает при повышении оборотов двигателя, так как ремень входит в одну амплитуду с роликами и шкивами. Грозить это может недостаточным зарядом аккумулятора и всеми вытекающими отсюда проблемами. Бывает и так, что двигатель свистит, а потом внезапно перестаёт издавать этот звук. При этом сразу никаких изменений не наблюдается. А причиной этому может стать обрыв ремня генератора. После того как он обрывается, зарядка аккумулятора при работающем моторе прекращается. Об этом обычно сигнализирует специальная лампочка на панели приборов, но не все водители замечают её и придают этому какое-то значение. Такие невнимательные автовладельцы рискуют остаться где-то в безлюдном месте с севшим аккумулятором.
Ещё одной наиболее частой причиной возникновения свиста из подкапотного пространства автомобиля является ремень ГРМ. Тут последствия игнорирования проблемы могут быть куда серьёзнее, чем в предыдущем случае
Проблема здесь не столько в ремне, сколько в подшипнике, но обратить внимание на это стоит обязательно. За обрывом ремня ГРМ может последовать капитальный ремонт мотора из-за загиба клапанов, стоящий больших денег. Поэтому на всякого рода свисты при работе двигателя нужно своевременно реагировать и не доводить ситуацию до крайностей
Это касается не всех типов моторов, однако настоящая проблема широко распространена
Поэтому на всякого рода свисты при работе двигателя нужно своевременно реагировать и не доводить ситуацию до крайностей. Это касается не всех типов моторов, однако настоящая проблема широко распространена.
В большинстве случаев свист в двигателе на холодную вызван всё теми же ремнями. Если при прогреве мотора он исчезает, то причина однозначно в них. В холодное время года есть шанс, что консистентная смазка в подшипнике ремня генератора может сильно загустеть и ремень будет не способен прокрутить шкив генератора, попросту проскальзывая. Решением такой проблемы может стать замена этой смазки и натяжение ремня генератора. Но перед этим нужно убедиться, что шкив генератора вообще крутится сам по себе и его не заклинило. Поэтому, как вы видите, свист на холодном двигателе устраняется довольно легко.
Если вы слышите какой-то свист при запуске двигателя и впоследствии при его работе, то в первую очередь обратите внимание на натяжение всех ремней в двигателе автомобиля и проверьте их состояние. Возможно, что некоторые из них нуждаются в натяжении или в замене
Датчик положения коленчатого вала (ДПКВ)
Если Рено Логан не заводится на холодную или отказывается запускаться горячий мотор, то проблема может быть связана с ДПКВ или его питанием. Быстрый вариант решения задачи – пошевелить разъем и пробовать запускать силовую установку. Помогает изредка, предпочтительнее удостоверится в неисправности именно этого участка путем полноценной диагностики.
Алгоритм функционирования в аварийном состоянии
При неполадках с датчиком положения коленвала питание на бензонасос на этапе подкачки поступает (ключ – в позиции «зажигание»). Когда же ключик переводится в режим вращения стартера, электричества на топливном насосе нет. К тому же отсутствует искра на свечах.
Диагностика
Удостовериться в поломке цепи ДПКВ или самого датчика поможет лампочка на 12В, интегрированная в патрон с отходящими двумя проводками, провод большого сечения с двумя крокодилами на концах. Сначала проверяем искру:
- Снять свечной провод (8 клапанные двигатели K7J, K7M) или индивидуальную катушку зажигания (16 клапанные моторы K7M, H4M) со свечи.
- Вставить в провод или катушку свечку.
- Резьбу свечи надежно прислонить к массе двигателя с помощью провода с двумя крокодилами.
- Крутить стартер и наблюдать.
Отсутствие искры – один из признаков неисправности ДПКВ Рено Логан. Проверяем второй признак – не качает бензонасос во время работы стартера. Для этого подсоединяем контрольную лампу на 12В к контактной паре штекера топливного насоса, указанной на рисунке. При неисправном датчике положения коленвала лампочка будет гореть во время подкачки топлива в режиме «зажигание» и гаснуть при работе стартерным механизмом.
Спешить утилизировать сенсор не стоит. В 90% случаев причина – неплотный контакт или окисленная контактная пара. В любом случае необходимо разъединить штекер, зачистить контакты и развести их немного в стороны.
Это интересно: Проверка высоковольтных проводов двигателя 1,4–1,6 (8V) Renault Sandero
Ременная передача и ее особенности
Гибкий ремень для передачи крутящего момента навесному оборудованию силового агрегата получил распространение по ряду причин.
Само изделие достаточно гибкое и прочное, что позволяет его проложить между множеством элементов, расположенных в различном порядке. Такой тип передачи усилия отличается бесшумностью работы, дешевизной и достаточно большим ресурсом.
Но и без недостатков не обошлось. Этот привод требует правильного расположения элементов, на которые он передает усилие, он достаточно чувствителен к агрессивным воздействиям и качеству поверхностей шкивов и их перекосов (при неправильной установке).
Если хоть одно из условий даже незначительно нарушается, ремень об этом сразу сигнализирует громким и неприятным свистом (визгом) или скрипами.
Усилия здесь передаются за счет сил трения, и для обеспечения максимального тягового момента необходима не только определенная степень натяжения (что обеспечивает сцепные свойства с поверхностями), а и минимальное противодействие передаче моментов.
На шкивах агрегатов и на ремне из-за износа и поломок возникают трения, которые затрудняют вращение подвижных частей, что в свою очередь сказывается на передающем моменте.
Из-за большого противодействующего усилия ремень начинает проскальзывать по поверхности шкива, что сопровождается неприятными звуковыми эффектами.
Поэтому если ремень генератора свистит, не стоит сразу его менять, а следует сначала установить причину возникновения звука, а их немало.
Основные причины, по которым не заводится автомобиль
По законам элементарной физики из-за сильного мороза в зимнее время года снижается работоспособность аккумулятора, заряд которого при низких температурах и так падает до 70 процентов. Большой заряд аккумулятора необходим, прежде всего, чтобы запустить стартер и маховик.
Масло в таких условиях становится более густым, мощность аккумулятора при температуре ниже нуля уменьшается, при этом общая нагрузка увеличивается – все это становится поводом для износа аккумулятора. Именно поэтому перед наступлением холодов рекомендуется заранее заряжать аккумулятор. Чтобы проверить уровень заряда АКБ, можно использовать вольтметр.
Пять основных причин почему свистит генератор
Ниже приводится список самых распространенных причин «свиста» ремня генератора:
Чистота деталей автомобиля – важное правило, которое обязан соблюдать владелец транспортного средства. Масло, которое случайно попало на ремень или вал, становится причиной неприятного писка
Происходит это из-за того, что ремень теряет былое сцепление с поверхностью вала и проскальзывает.
Перечисленные выше положения – основные. Но это не значит, что других причин быть не может. Самое главное – это своевременно реагировать на проблему и принимать неотложные меры по их устранению, тогда вы забудете, как свистит ремень генератора.
Пока тащили — машина с полпинка завелась с толкача и все электрооборудование работало исправнейшим образом.
Писк при выжиме сцепления. Выжимной подшипник.
Если установку силового агрегата осуществить не очень точно, то при поворотах или при движениях по плохой дороге в двигателе будут возникать вибрации. Используется метод уже давно и отличается от остальных своей простотой: После этого мотор ставят на место.
Пока тащили — машина с полпинка завелась с толкача и все электрооборудование работало исправнейшим образом. Ну, и отказалась заводиться так, как если бы в ноль села АКБ. Ремонтировать его придется только на СТО.
Чаще всего приходится не ремонтировать, а менять сцепление.
Механики на меня посмотрели, собрали консилиум из трёх человек и стетоскопа, по очереди слушали… и приговорили насос ГУРа… я расстроился. Сказали, что если бы в бокс с этим свистом заезжал они бы отговорили от ремонта генератора. Решил заехать к Максу MAD DOG который ремонтёр машин … его человек со стетоскопом то же ГУРа насос приговорил Тоскуя и печалясь нашёл заначку… добавил ещё столько же и прикупив новый насос, новую жижу и новые шланги низкого давления поехал сдаваться Володе RAGE ибо на свист уже прохожие начали оборачиваться.
То есть пока машина стояла — набрался заряд? Ремень подтянуть — раз и почистить клеммы аккумулятора или хотя бы затянуть — два Впрочем, если жить без приключений вам никак нельзя, то продолжайте ездить: Особенно часто такая ситуация наблюдается в холодное время года и свист прекращается, как только двигатель прогревается и ремень вновь обретает свою форму; 5. Меняем подшипник на новый и все дела.
Перечисленные выше положения — основные. Но это не значит, что других причин быть не может.
Самое главное — это своевременно реагировать на проблему и принимать неотложные меры по их устранению, тогда вы забудете как свистит ремень генератора. Однако для иномарок подобное решение может стоить больших денег.
Например, свист при движении автомобиля “Шевроле Круз” удавалось убрать заменой всей системы сцепления. Так пишут на некоторых автофорумах. Однако это совершенно не означает, что подобная проблема распространена у этих машин.
34 posts in this topic
Подушки двигателя Даже современные моторы подвергаются сильным вибрациям при движении транспортного средства. Нагрузки от вибраций берут на себя подушки двигателя, которые представляют собой изделия из жесткой резины.
Благодаря этим деталям вибрации гасятся, и водитель в автомобиле практически не ощущает их. Также подушки воспринимают нагрузки, связанные с ударами по ходовой части автомобиля.
Подобные воздействия не оказывают существенного влияния на двигатель. Однако подушки со временем могут разрушаться. Один из характерных признаков подобного явления — это свист во время движения автомобиля. Он также может возникнуть в том случае, если хотя бы одна из подушек плохо затянута. При сильных морозах может появляться снова даже на холостых оборотах. Скорее всего проблема в ремне генератора. Можно проверить таким образом, выключить все сильные потребители тока габариты, музыка, обогрев стекла, сидений и т.
Решение проблемы — заменить или подтянуть ремень генератора. Долго не мог узнать причину свиста из под капота НИВы, начинался он всегда после разгона больше 40 км в час, с набором скорости, только усиливался, звук немного похож на троллейбусный
Но опять же важно понимать и различать тип свиста
Неисправности и способы устранения проблем
Среди распространённых неисправностей машин Рено Логан 2006–2016 годов выпуска является ситуация, когда нет режима холостого хода. При этом характерны следующие признаки:
- Автомобиль дёргается и его потряхивает;
- Двигатель постоянно держит высокие обороты;
- Происходит внезапное снижение оборотов, вызывающее непреднамеренную остановку, мотор глохнет;
- Появляется шум, гул, свист;
- Наблюдается неравномерность работы движка на холодную;
- Возникает вибрация кузова;
- Высокий расход топлива.
Причин, по которым КХХ работает неправильно, может быть несколько:
- Конструктивная неполадка регулятора. О такой проблеме сообщит ЭБУ, и тогда деталь просто стоит заменить. При этом, если сигнал о неисправности сначала появился, а потом внезапно пропал, и его работа сопровождается свистом, то клапан вышел из строя;
- Отсутствие герметичных соединений патрубков. В таком случае следует проверить хомуты.
Поменять деталь легко своими руками. Для этого необходимо купить каталожный датчик, номер которого для движка 1.4 — 7701206370, а для 1.6 — 7701047909. Наиболее востребованы и надёжны устройства VDO и ERA, на которые производителем предоставляется длительная гарантия. Они отлично подходят для авто 2009, 2010, 2020 и других годов выпуска, для моторов 16V и 8V. Однако, есть и хорошие бюджетные аналоги, которые легко адаптировать под модель Логан.
Процесс замены состоит в следующих действиях:
- Автомобиль нужно обесточить — убрать провод массы от аккумулятора;
- Выполнить демонтаж воздушного фильтра;
- Снять штекер датчика.
Часто встречаются ситуации, когда причиной неисправности устройства является загрязнённость разъёмов. В этом случае их очистка и последующая настройка могут устранить неправильную работу. Кроме того, водитель должен производить чистку и в целях профилактики, продлевая тем самым долговечность детали.
- При помощи отвёртки откручиваются вентили, крепящие регулятор к корпусу, и датчик отсоединяется;
- Перед установкой следует почистить место крепления и прикрепить новое устройство.
В сети можно найти немалое количество фото и видео, на которых показано, как в случае загрязнённости промыть или заменить регулятор ХХ.
Плохое топливо
К сожалению, нередко причиной провалов при разгоне может стать некачественное топливо. Например, если в нем попалась вода. Само собой, двигатель на таком топливе будет работать с перебоями. Выхода два. Если вам «посчастливилось» залить такой «горючкой» полный бак, то лучше не лениться и слить его, чтобы не гробить форсунки и топливный насос. Или набраться терпения и просто выработать некачественный бензин или дизель.
Топливный насос в случае износа или забивания сетки приемника также может быть причиной неровной работы двигателя.
Топливный насос в случае износа или забивания сетки приемника также может быть причиной неровной работы двигателя.
Датчик холостого хода автомобиля Рено Логан
Любой датчик или сенсор, установленный в автомобиле, так или иначе влияет на качество работы основных узлов и систем безопасности. Например, датчик холостого хода, размещенный в двигателе Рено Логан, влияет на основные параметры топливообразования. Второе название этого устройства — регулятор холостого хода (РХХ).
На старых, карбюраторных моторах, эту функцию выполнял юстировочный винт, который нуждался в ручной регулировке. В противном случае двигатель мог заглохнуть или потреблять слишком много топлива.
Как работает датчик на современном инжекторном Рено Логан
Когда заслонка дроссельного узла закрыта (педаль акселератора отпущена), во впускной коллектор теоретически не поступает воздух. На самом деле, это не так. В самой заслонке есть тарированные отверстия или зазор, которые не позволят создать вакуум. В противном случае возможны повреждения впускного тракта или прокладок головки блока цилиндров. Это происходит потому, что при такте впуска поршни интенсивно всасывают воздух, а герметичность ГБЦ достаточна для создания мощной вакуумной силы.
Но для формирования топливно-воздушной смеси отверстий в дроссельной заслонке недостаточно. Необходим дополнительный канал для поступления воздуха в обход дроссельного узла. Это и есть основная функция датчика холостого хода (ДХХ).
Упрощенная схема работы датчика регулировки холостого хода Логан представлена на иллюстрации ниже.
Исходя из схемы видно, что при закрытой заслонке дросселя поток воздуха из фильтра во впускной коллектор может проходить через байпасный канал регулятора холостого хода.
Кроме того, при запуске двигателя этот обходной путь помогает нормальной работе, даже если педаль акселератора не нажата. При остановке автомобиля с включенным двигателем силовая установка продолжает работать в нормальном режиме холостого хода, то есть поддерживаются ровные обороты.
Чем отличается ДХХ от регулировочного винта на карбюраторе
Юстировочный винт после фиксации не может сам изменить геометрию воздушного канала при смене внешних условий. Это приводит к зависимости оборотов двигателя от степени его прогрева. Датчик на инжекторном моторе управляется электронным блоком управления (ЭБУ) двигателя, в который в реальном времени поступает информация от множества других сенсоров, например, температуры окружающего воздуха во впускном коллекторе, и собственно температуры двигателя. В зависимости от этих данных электронный блок управления с помощью шагового электродвигателя устанавливает пропускную способность РХХ.
Как любой электронно-механический узел, РХХ подвержен износу и может сломаться по причине внешних воздействий.
- падают обороты холостого хода через некоторое время после сброса «газа»;
- создается ощущение, что двигатель «троит» (от обогащения топливной смеси);
- слышны нетипичные звуки в работе мотора;
- повышается расход топлива при отсутствии прочих неисправностей.
Автомобиль со сломанным датчиком ХХ может перемещаться без сильной нагрузки и интенсивного раскручивания двигателя. Однако длительная эксплуатация в таком режиме крайне нежелательна. Необходим ремонт или замена датчика.
Где расположен ДХХ в Рено Логан
Чтобы добраться до узла, необходимо открутить декоративную крышку двигателя и снять дроссельный узел. Датчик находится в корпусе дросселя.
Перед извлечением дросселя, необходимо отсоединить разъем РХХ. Сам узел крепится к пластиковому корпусу дроссельной заслонки на двух винтах, демонтаж не представляет сложности.
Первичная диагностика
Для начала необходимо проверить целостность корпуса датчика, и чистоту контактов разъема.
Если управляющий кабель вызывает подозрение, прозвоните провода мультиметром: от разъема до входа в ЭБУ двигателя.
Механически шток должен перемещаться свободно с небольшим усилием. Внутри штока есть пружина, ее сопротивление ощущается пальцами.
Если шток не перемещается или движется с заметным усилием, то его можно прочистить. Для этого подойдет бензин или специальные моющие средства для карбюратора, например, «Карбклинер».
После восстановления подвижности установите ДХХ на место и проверьте работу двигателя. Если симптомы неисправности не исчезли — приобретите и установите новый узел.
Замена РХХ на Рено Логан
Процедура не сложная, поэтому обращаться в сервисный центр нет необходимости. Предварительно необходимо сбросить минусовую клемму АКБ.
После того, как владелец поменял ДХХ, необходимо провести адаптацию:
- подключаем аккумулятор;
- включаем зажигание, 20 секунд не заводим мотор;
- заводим ДВС и ждем 3 минуты, затем глушим;
- процедура повторяется 5 раз.
Всё, можно эксплуатировать автомобиль в штатном режиме.
Renault Logan › Logbook › Проблема зависающих на холодную оборотов.
Всем добрый день! С недавних пор появилась характерная болячка всех логанов, а именно зависающие на холодную обороты! После прогрева глюк пропадал.
Как и положено покурив форумы начал с банального, промыл заслонку и РХХ, попутно проверил крепление впускного коллектора. Грязи вымыл достаточно, высушил, собрал вроде стало лучше, перестали плавать обороты. Но спустя 2 недели вновь вылез глюк. Стал грешить на РХХ. Заказал новый оригинальный, поставил. Но проблема вновь вылезла через 3 дня. На форумах многие грешат на работу вакуумного усилителя особенно на машинах 2005-2008 года и рекомендуют его заменить, но я решил не спешить с заменой, а сделать еще одну доработку. При разборке заметил что д. заслонка не очень плотно сидит на посадочном месте + отогнулась прижимная скоба — хотя прокладку я менял по весне. Проблему решил фум. лентой. Попутно заменил резиновое уплотнение на воздухане. Так же решил довести до ума крепление заслонки. В гараже нашел скобу из мягкого металла, и подобрал винт для нее. После установки заслонка сидит на своем месте жестко как влитая. Прошла неделя глюк не вылазит. Проверили старый РХХ — отрабатывает корректно ( Поставил другу — у него работал без проблем) Теперь будет в запасе лежать))) Плюс заметил что обороты стали шустро падать без задержек. В общем надеюсь что кому то мой опыт поможет.
