Меняем ремень генератора на Рено Меган 2 своими руками

Как снять генератор

Процесс демонтажа источника постоянного тока Renault Megane 2 требует подготовки отверток с плоским и крестообразным жалом, ключей на 10, 13, 16.

Снятие генератора Рено Меган 2 выполняется следующим образом:

  • Обесточивается бортовая сеть автомобиля посредством скидывание наконечника с минусового контакта АКБ.
  • Отжимается фиксирующая планка, и вытягивается разъем питания на кожухе генератора Megane 2.


Кликните, чтобы увеличить

С контактной ножки снимается наконечник провода красного цвета после откручивания фиксирующей гайки.


Кликните, чтобы увеличить


Кликните, чтобы увеличить

Демонтируется ременной привод навесного оборудования.


Кликните, чтобы увеличить

Снимается кронштейн, который установлен между генератором и блоком цилиндров Меган 2. Для этого понадобится выкрутить крепежный болт со стороны источника постоянного тока и гайку со стороны блока цилиндров.


Кликните, чтобы увеличить

Откручиваются болты крепления генератора снизу и сверху.


Кликните, чтобы увеличить

Генератор извлекается из моторного отсека для дальнейшего ремонта или замены.

Процесс установки включает идентичные операции, но с соблюдением обратной последовательности. В заключение обязательно контролируется натяжение ременного привода навесного оборудования.

Как Снять Генератор На Рено Меган 2

Меры безопасности при работе с генератором

Прежде чем приступить к работе с системой зарядки, вы должны ознакомиться со следующими мерами предосторожности: 1. Никогда не выключайте аккумулятор или регулятор напряжения при работающем двигателе и генераторе.2

Никогда не закрывайте клемму возбуждения генератора, в противном случае кабель, прикрепленный к его поверхности, заземлен.3. Никогда не путайте провода регулятора напряжения.4. Никогда не включайте регулятор напряжения, когда он подключен к земле (вторая неисправность).5. Никогда не снимайте генератор, если батарея не отсоединена от цепи.6. При установке аккумулятора убедитесь, что отрицательный вывод подключен к земле.7. Никогда не используйте индикатор напряжения, который специально подключен к домашней сети (110 или 220 В). Используйте только индикатор 12 В.8. Если зарядное устройство находится в заряженном состоянии, оба кабеля аккумулятора должны быть отсоединены. Подключите положительную клемму зарядного устройства к положительной клемме аккумулятора, а отрицательную клемму зарядного устройства. к отрицательной клемме аккумулятора.9. Неправильное подключение приводит к поломке выпрямителя и регулятора напряжения.Проверка установленного генератора Лампа управления зарядкой должна погаснуть во время нормального движения. В противном случае неисправность в генераторе другого регулятора напряжения. Все проверяют соединения электронного генератора. Проверьте натяжение приводного ремня. В ожидании подтверждения Вам понравится, что это будет сделано только на удаленном генераторе, но, конечно, для предварительной проверки, что еще нужно сделать для наших клиентских предохранителей. Техническое обслуживание, проверка и ремонт генераторов

Никогда не выключайте аккумулятор или регулятор напряжения при работающем двигателе и генераторе.2. Никогда не закрывайте клемму возбуждения генератора, в противном случае кабель, прикрепленный к его поверхности, заземлен.3. Никогда не путайте провода регулятора напряжения.4. Никогда не включайте регулятор напряжения, когда он подключен к земле (вторая неисправность).5. Никогда не снимайте генератор, если батарея не отсоединена от цепи.6. При установке аккумулятора убедитесь, что отрицательный вывод подключен к земле.7. Никогда не используйте индикатор напряжения, который специально подключен к домашней сети (110 или 220 В). Используйте только индикатор 12 В.8. Если зарядное устройство находится в заряженном состоянии, оба кабеля аккумулятора должны быть отсоединены. Подключите положительную клемму зарядного устройства к положительной клемме аккумулятора, а отрицательную клемму зарядного устройства. к отрицательной клемме аккумулятора.9. Неправильное подключение приводит к поломке выпрямителя и регулятора напряжения.Проверка установленного генератора Лампа управления зарядкой должна погаснуть во время нормального движения. В противном случае неисправность в генераторе другого регулятора напряжения. Все проверяют соединения электронного генератора. Проверьте натяжение приводного ремня. В ожидании подтверждения Вам понравится, что это будет сделано только на удаленном генераторе, но, конечно, для предварительной проверки, что еще нужно сделать для наших клиентских предохранителей. Техническое обслуживание, проверка и ремонт генераторов

Примечание. Генератор и контроллер не предназначены для регулировки или ремонта. Свободный генератор может быть заменен переменной, передавая старый генератор при совершении покупки.

В чем причина неисправности

Чаще всего неисправность с ремнем ГРМ на Рено Меган 2 возникает из-за запоздалой замены. Однако, возникают ситуации обрыва и нового аксессуара. Данные поломки возникают довольно редко, однако не могут быть исключены, так как в ГРМ периодически попадают сторонние предметы, причиняющие обрыв ремня на дизельном Renault 1.5.

Рено Меган 2 не предусматривает возможность проверки ремня, ведь в течение всего периода эксплуатации он должен оставаться целым. Визуально его целостность не определяется. Просто осуществляется замена ремня ГРМ.

Поломка ремня может вызвать разную степень сложности, возникшей проблемы и определяется типом ДВС. Чаще всего на Рено Меган 2 можно встретить следующие проблемы, которые обуславливаются обрывом ременной передачи – деформация клапанной системы, разрушение распредвала на двигателе 1.5.

Замена ремня ГРМ на Рено Меган 2 достаточно недешевое мероприятие, к тому же требует значительного времени. Устанавливать следует только комплектующие которые подходят по кодировке Renault. Это гарантирует долгий период эксплуатации вашему Renault Megane 2.

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

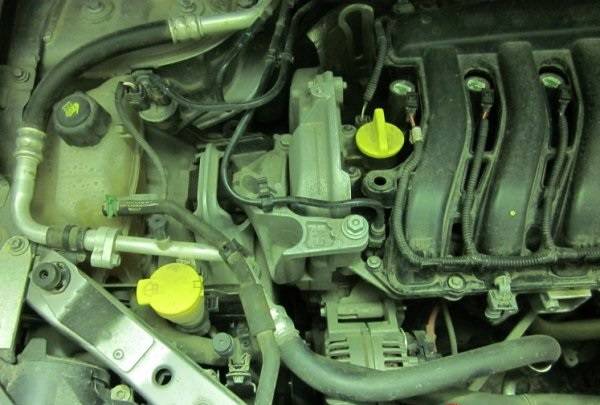

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.
Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.
Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня. Ближняя метка пойдёт на распредвал, дальняя — на коленвал

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку

Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.

Замена щетки

Щетки производят из графита, поэтому они быстро приходят в негодность. Щетки обычно располагаются под фарами, поэтому к ним несложно получить доступ. Менять щетки рекомендуется каждые 50 тыс. км. пробега Renault Megane, поэтому с такой необходимость вы будете сталкиваться достаточно часто. Посмотрите видео для того, чтобы понять, как правильно снять щетки и установить новые щетки. Это достаточно простая процедура, а приобрести щетки можно в любом автомобильном магазине.

В некоторых случаях может потребоваться смена регулятора, выполнить которую совсем не сложно. Регулятор располагается возле самой цепи, вам необходимо зафиксировать ее и извлечь устройство. После этого ставиться новый регулятор натяжения.

Снятие и установка ремня привода ГРМ двигателя к9к Рено Меган 2

При каждом техническом обслуживании проверяйте натяжение ремня привода газораспределительного механизма. При ослабленном ремне быстро изнашиваются его зубья и кроме этого возможно перескакивание ремня на зубчатых шкивах коленчатого и распределительного валов, что приведет к нарушению установки фаз газораспределения и снижению мощности двигателя, а при значительном перескакивании — и к его аварийному повреждению.

Завод-изготовитель рекомендует проверять натяжение ремня и контролировать его с помощью специального тензометрического тестера.

В связи с этим данные об усилии при прогибе ветви ремня на определенную величину в технической документации отсутствуют.

На практике можно приблизительно оценить правильность натяжения ремня по правилу большого пальца: надавливать на ветвь ремня большим пальцем и определять прогиб с помощью линейки. Согласно этому универсальному правилу, если расстояние между центрами шкивов составляет от 180 до 280 мм, прогиб должен быть примерно 6 мм.

Существует еще один способ предварительной проверки натяжения ремня — перекручиванием его ведущей ветви вдоль оси. Если усилием руки удается перекрутить ветвь более чем на 90º, ремень натянут слабо.

На автомобиле установлен ролик натяжения ремня привода ГРМ с автоматической регулировкой.

Замените ремень привода газораспределительного механизма, если при осмотре вы обнаружите:

— следы масла на любой поверхности ремня;

— следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;

— трещины, складки, углубления или выпуклости на наружной поверхности ремня;

— разлохмачивание или расслоение на торцовых поверхностях ремня.

Ремень со следами моторного масла на любой его поверхности обязательно замените, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого или распределительного валов) устраните немедленно.

Для работы потребуются инструменты: торцовые головки на 10, 16, 18, ключ на 13, TORX E14, отвертка с плоским лезвием, фиксатор для установки ВМТ, фиксатор распределительных валов.

Осмотр ременной передачи Меган 2

Визуальный мониторинг ременной передачи необходимо выполнять по всей длине изделия. Нужно тщательно исследовать все участки не только на внешней стороне, но и на рабочей, которая непосредственно контактирует со шкивами, а также на боковинах. Именно такой детальный анализ позволит достоверно выявить состояние ремня и принять правильное решение о своевременности его замены.

Помните! На одном аккумуляторе автомобиль Рено Меган 2 способен передвигаться не более 40-50 минут. Если АКБ служит достаточно долго, то и указанное время можно сократить практически наполовину.

В таких ситуациях глушить мотор Рено Меган 2 не рекомендуется. Сразу необходимо отключить от сети все вспомогательные электроприборы, дабы они не расходовали энергию. К примеру, кондиционер, аудио, подогревы кресел, печка и пр.

Для замены не обязательно посещать СТО. Процедуру ремонта можно осуществить в самостоятельном режиме, даже если требуется замена щеток.

С виду такие же, но при детальном рассмотрении оказалось что не имеют выступов во внутреннем отверстии и само отверстие 7 мм, и крепление для проводов не такое, а вал якоря моего генератора оказался 9 мм и с проточками.

Мне требовались Cargoкак потом выяснил «покурив интернет». А на тот момент пришлось все бросить и идти в ближайший магазин, это был Мастак в 30 минутах ходьбы от гаража.

Снятие и замена генератора Рено Меган 2

Продавец вошел в положение и путем моих рассказов о размерах и форме колец и его штангенциркуля были подобраны колечки из тех что в наличии. Я выкручивал большой трещеткой с удлинителями.

Он свободно вынимается когда его открутить. Удобней всего крутить с переда авто. Этот расхожий слух болт на сто процентов не выйдет, увы его вынимать на сто процентов не необходимо. Поперечину мы открутили на 7 пт. Потому ее сдвигаем малость в сторону чтоб она нам не мешала.

Берем за нижнюю часть телека с радиаторами не знакомых пассажира незначительно приподымаем и оттягиваем на себя лично. Вытягиваем генератор в щель образовавшуюся меж радиаторами, поперечиной и крылом. Для возможности легче было его снять, конечно его расшевелить большой отверткой иначе говоря малеханькой монтировочкой.

Что остается сделать нашему клиенту сейчас выполнить возможно с генератором нашему клиенту остается что душе угодно. Собирать что остается сделать нашему клиенту вспять в оборотной последовательности.

Рено Меган 2 Снять передний бампер за 2 минуты И еще маленькая хитрость.

Чтобы легче было ставить вспять, необходимо мало сдавить втулки к району. Не стучать молотком и тому схожее. Крепления и корпус алюминевые и бывают вариации сломаться. Как видно из фото. Я использовал длинноватую головку на 19 и болт крепления генератора. Сущность в таком разрезе чтоб через головку болтом вмять втулку снятие генератора рено меган 2 дизель месту. Что же понадобится я писал что на 1. Нет можно это пойти по моему пути это будет верно. Когда у меня стояла задачка достать в 1.

Что я и пробовал сделать в субботу.

В итоге делал приблизительно тоже самое что расписал в аннотации. Что же понадобится, бампер и колесо я не снимал. Ремень сбросил сверху, открыв капот.

Места там побольше чем в моем случае и натяжитель отлично есть вариант оттянуть торцевым ключем на А другой рукою сбросить ремень. Дальше вывернул 2.

Генератор ремонт, замена генератора

Еще открутил верхний винт крепления фары не знакомых пассажира. Для снятия фиксаторов 2 плоских отвертки, одна из них должна быть тонкой. Болт и 2 винта крепления поперечины Для снятия фиксатора. Оттягиваем тонкой плоской отверткой язычек и второй пытаемся фиксатор поддеть и вытянуть немного вверх.

После того как он немного выйдет можно достать его руками.

Откручиваем с пассажирской стороны кронштейн. Нужно открутить 3 болта головкой на Кронштейн С водительской стороны его снимать нет смысла. С этой стороны снимаем для того чтобы проще было достать генератор. Сам бачек с кронштейном и пластиковой требухой закидываем на верх, чтобы он нам не мешал.

Предварительно отсоедините разъем с моторчика бачка. Как то так 9. Этот пункт расписывать подробно не. И еще нужно снять поперечину. Она держится на 4 болтах, откручиваются головкой на Снимаем ремень доп. Снятие генератора рено меган 2 дизель на 16 оттягиваем натяжитель и скидываем ремень.

Попытался схематически изобразить красны на фото. Головкой на 16 скручиваем болт, который держит натяжитель, на фото зеленым отмечено.

Замена ремня грм на Рено Меган 2 своими руками

Силовой агрегат любого транспортного средства предусматривает наличие газораспределительного механизма. Привод подобной системы может быть ременной, от шестерни или цепного типа. На Рено Меган 2 установлена ременная передача ГРМ. Однако многие автолюбители не имеют представления, как выполняется замена либо установка ремней. В статье как раз повествуется о порядке самостоятельной замены этой комплектующей на Рено Меган 2 с дизельным или бензиновым ДВС. Кроме этого Вы получите ответы на вопросы о периодичности замены, причинах возникновения неисправности, а также возможных последствиях.

Разборка механизма ГРМ

Перво-наперво нужно поднять правую сторону автомобиля и снять колесо. В идеале желательно демонтировать бампер — он большой, заходит под кузов и мешает работе, но это не обязательно. После снятия правого диска надо убрать подкрылок и пластиковую защиту. С верху моторного отсека находится корпус воздухозаборника — отключаем от него датчик, отсоединяем патрубок и снимаем.

С левой стороны двигателя находятся заглушки распредвалов, которые сложно сохранить. Поэтому протыкаем их широкой плоской отверткой и выбрасываем — придется устанавливать новые. Для замены ремня газораспределительного механизма нужно снимать правую верхнюю опору двигателя. Для этого поддомкрачиваем мотор с правой стороны, так чтобы подушка вернулась в нормальное положение и откручиваем ее полностью (см. рис. 2).

Ручейковый ремень генератора дополнительного привода снимаем, для чего аккуратно отжимаем ролик, чтобы не повредить его поверхность. Затем нужно снять крышки корпуса ГРМ — их всего три. Для удобства запомните расположение болтов крепления, так как они разные.

Визуальный осмотр ремня

Для того, чтобы определить состояние вашего ремня генератора, достаточно лишь визуально осмотреть его и проанализировать состояние на наличие потёртостей, трещин и разнообразных повреждений.

Если проблема не была вовремя установлена, то он может порваться прямо во время пути. В этом случае стоит помнить, что автомобиль сможет проехать в таком режиме не более 40 минут. При неисправном аккумуляторе это время может быть намного меньше. Не рекомендуется глушить авто, следует отключить все электроприборы потребляющие большое количество энергии, такие как кондиционер, магнитола и продолжить путь до ближайшей СТО.

Если же поблизости нет станции техобслуживания, то можно поменять ремень генератора Рено Меган 2 самостоятельно, достаточно лишь выполнять определенный порядок работы.

Замена регулятора напряжения на Рено Меган 2

  • Файлы
  • Двигатель

Для замены необходимо подготовить следующие инструменты:

— рожковые или накидные ключи на 13, 10 и 7

Причины неисправного регулятора напряжения проявляются очень просто: на приборном щитке начинает загораться лампа зарядки аккумулятора. Напряжение в бортовой сети падает до 12 вольт, в связи с отсутствием заряда от генератора. Чистка и ремонт старого регулятора рано или поздно все равно закончится покупкой нового регулятора.

Не оригинальный регулятор напряжения на Megane 2 — Valeo (код для заказа 595 253)

Цены можно проверить у партнёров Renault-Drive, предоставляющих дисконты по картам.

Процедура замены регулятора напряжения

Для начала ОТКЛЮЧАЕМ минусовую клемму от аккумуляторной батареи.

Снимаем разъем с генератора

Ключом на 13 откручиваем гайку крепления наконечника силового провода и снимаем его. При необходимости зачищаем наконечник наждачной бумагой.

Далее ключом на 13 откручиваем болт крепления штанги к генератору и поднимаем её насколько возможно вверх

С помощью плоской отвертки снимаем пластиковый кожух

Места крепления кожуха на фото

Ключом на 7 мм откручиваем два болта и шпильку крепления регулятора напряжения и снимаем его

На новом регуляторе напряжения щетки утоплены внутрь. Это сделано для того, чтобы они при установке не упирались в вал ротора.

Поэтому устанавливаем новый регулятор на генератор и надавливаем на пластиковый кожух цилиндрической формы (прикрывающий щеточный узел) до щелчка. После чего щетки выйдут наружу и упрутся в контактные кольца на валу ротора.

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Замена ремня привода вспомогательных агрегатов двигателя F4R

Снятие:

Установите автомобиль на двухстоечный подъемник.

Отсоедините аккумуляторную батарею.

Снимите верхние крышки двигателя.

Снимите правое переднее колесо.

Снимите правый передний подкрылок.

Снимите правый боковой усилитель.

Рис. 3. Проворачивание автоматического натяжителя ремня привода вспомогательных агрегатов

Поверните автоматический натяжитель ремня привода вспомогательных агрегатов по часовой стрелке ключом на 16 мм (рис. 3).

Установите ремень привода вспомогательных агрегатов.

Для правильной установки ремня привода вспомогательных агрегатов на шкивах проверните коленчатый вал двигателя на два оборота.

Установка производится в порядке обратном снятию.

Подключите аккумуляторную батарею.

Ремень генератора используется в автомобилях для того, чтобы передать рабочее усилие на генератор от двигателя. Эта деталь подвергается сильным нагрузкам, поэтому его можно отнести к числу запчастей, нуждающихся в периодической замене. Признаками его неисправности являются появление посторонних звуков, таких как свист, скрип, а в особо запущенных случаях – начинается его расслоение или он может покрыться трещинами.

Чтобы понять, нуждается ли ремень в замене, необходимо произвести его визуальный осмотр. Это поможет оценить его состояние. Он не должен иметь трещины и потертости по всей своей длине.

Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра

  • Файлы
  • Двигатель

Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.

В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.

Порядок работы

Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.

Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.

Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.

С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.

Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.

Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.

Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).

Вид со снятой заглушкой

Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).

Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.

Снять ремень генератора и натяжной ролик.

Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.

В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.

Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.

При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий «пожарный» обязательно сделайте отметки фломастером на шкивах и корпусе крышки.

Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.

Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.

Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.

Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ

Устанавливаем новый ремень ГРМ.

Сначала закрепляем обводной ролик, потом натяжной.

При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить.

13. Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.

14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.

15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.

16. Соединяем штуцер топливопровода.

17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.

18. Ставим правое колесо на место.

19. Освобождаем от домкрата поддон картера двигателя.

Запускаем двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе!

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Как самостоятельно сменить приводной ремень в Рено Логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

  • Набор гаечных ключей;
  • Набор головок;
  • Отвертка;
  • Новый ремень.

Техника безопасности:

  1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
  2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
  3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно

Пошаговая инструкция замены приводного ремня:

Пошаговая инструкция замены приводного ремня:

  1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
  2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
  3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
  4. Снять старый ремень вспомогательного агрегата.
  5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

  1.  Открутить болт крепления опорного ролика накидным ключом на 13 мм.
  2. Демонтировать болт вместе с защитной крышкой генератора.
  3. Снять ролик.
  4. Аналогичными действиями снять натяжной ролик.
  5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
  6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

  1. Снять грязезащитную крышку силового агрегата.
  2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
  3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
  4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
  5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
  6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

  1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
  2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
  3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
  4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция по замене ремня генератора и ролика

1. Снимаем правое колесо.

2. Снимаем правый подкрылок.

Для этого откручиваем два винта крепежа бампера к подкрылку под Torx T20 или головку на семь.

Вилкой вынимаем пять клипс в отмеченных местах ниже.

4. Для получения доступа к ремню генератора и ролику откручиваем усилитель переднего подрамника. Болты под головку на тринадцать.

5. Отводим натяжной ролик ремня генератора за часовой стрелкой. Ролик пружинного типа и натягивает ремень постоянно.

Болт для отвода ролика под головку на шестнадцать. Обычно самой головкой трудно туда подлезть, нужно использовать карданчик.

Отмечено расположение болта для отвода ролика

6. После того как отвели ролик, другой рукой снимаем ремень генератора.

7. Оцениваем состояние и при необходимости меняем ролик натяжки ремня или механизм в сборе.

Если захотите поменять сам ролик, то подковыриваете сверху пластиковую заглушку на ролике и за ней болт крепления под Torx T40. Откручиваем болт, снимаем ролик и устанавливаем новый.

Если есть необходимость менять механизм натяжки ремня генератора в сборе, то откручиваем болт крепежа на шестнадцать и меняем.

8. Устанавливаем новый ремень. Заводим его из под капота вначале на шкив генератора. Далее из колесной ниши заводим ремень на компрессор кондиционера и натяжной ролик. Отводим натяжной ролик и одеваем ремень на шкив коленчатого вала.

9. Производим обратную сборку.

Перед разборкой лучше купить несколько клипс для подкрылка, они при демонтаже часто ломаются.

Видео урок

Ремень генератора на всех автомобилях и на Рено Меган 2 в частности, предназначен для передачи рабочего хода от двигателя к генератору. Этот элемент относится к тем запасным частям, которым периодически требуется замена. Первые признаки, которые будут указывать на то, что ему требуется замена будет посторонний свист, скрип и другие посторонние звуки со стороны генератора.

Для того, чтобы знать, как самостоятельно заменить ремень генератора на Рено Меган 2 с двигателями 1,4-1,6 16V читайте ниже в нашей статье.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
