Тахометр для дизельного двигателя – выбираем себе помощника

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Каждый современный автомобиль оснащается таким прибором, как тахометр. Информация о том, как подключить тахометр, пригодится владельцам первых моделей семейства «ВАЗ», а также других машин, которые не комплектовались с завода этим важным прибором.

Многие автомобилисты отлично понимают, что применение тахометра обеспечивает возможность увеличения эксплуатационного срока двигателя, так как именно этот прибор помогает определить оптимальный момент перехода на другую передачу. Хотя на тахометр чаще смотрят новички, его установка помогает каждому автомобилисту. Тахометр не лишь используется во время движения, он также используется для регулировки карбюратора и других устройств на холостом ходу.

Подключение тахометра может быть проведено на любой машине, в независимости от того, какой силовой агрегат расположен в моторном отсеке – дизельный или бензиновый. Рассмотрим методы подключения тахометра более детально.

Как подключить тахометр, испытать и отрегулировать его?

Тахометр – это устройство для измерения частоты вращения двигателей, валов, др. механизмов. В транспортной технике тахометр используется уже более ста лет. Как правило, его устанавливают на приборную панель. Устройство индицирует частоту вращения двигателя внутреннего сгорания во время его работы.

В современных автомобилях, оснащенных электронными системами управления двигателей, он устанавливается не всегда. Однако показания тахометра позволяют выбрать наиболее подходящий режим движения. В некоторых случаях это позволяет сэкономить топливо либо, наоборот, перейти к более агрессивному стилю езды.

Поэтому опытные автолюбители, профессиональные водители часто самостоятельно устанавливают приборные панели с тахометрами.

Рассмотрим, каким образом произвести самостоятельное подключение тахометра.

Тахометр

Принцип действия тахометра

В настоящее время различают тахометры:

• Механические. К механическому тахометру информация о частоте вращения двигателя поступает с помощью вращающегося тросика, механически связанного с коленчатым валом двигателя. Сейчас такие устройства в автомобилях уже практически не применяются;
• Электромеханические. Принцип действия электромеханических тахометров основан на преобразовании электрических импульсов с датчиков, установленных на двигателе либо с других электронных устройств. Эти сигналы преобразуются в магнитные импульсы, отклоняющие стрелку измерительного устройства подобно стрелочному вольтметру;
• Цифровые. Цифровые тахометры применяют в составе современных компьютеризированных панелей и управляются программно-техническими средствами. Самостоятельная установка тахометра такого типа практически невозможна.

Видео «Подключение тахометра»

В этом видео демонстрируется, как подключить тахометр самостоятельно (автор ролика — Дмитрий Колесник).

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Читайте в этой статье

Испытание, регулировка тахометра

Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.

Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.

Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.

Да Нет

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

ZenDen › Блог › Инструкция для тахометра RL-HM032R к Sea PRO OTH 9,9 S

Приобрел сами знаете где тахометр для ПЛМ. Инструкция по установке ничего сложно…а вот в меню все не так просто, поэтому вот перевод сделал. Может кому интересно будет.

Тахометр RL-HM032R ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ

Тахометр RL-HM032R

I. Настройки рабочих тактов 1. Нажмите MENU шесть раз при горящем индикаторе TOT и негодящей подсветке для входа в интерфейс управления рабочими тактами. По умолчанию установлено 1P1R 2. Для входа в режим установки тактов нажмите и удерживаете MENU в режиме управления рабочими тактами до тех пор, пока заданные по умолчанию установки 1P1R не начнет мигать. Кратковременно нажатие SET позволит выбрать режим. 3. Возможные режимы

1P1R 1 искра на один оборот 6P1R 6 искр на один оборот 2P1R 2 искры на один оборот 3P2R 3 искры на два оборота 3P1R 3 искры на один оборот 5P2R 5 искр на два оборота 4P1R 4 искры на один оборот 1P2R 1 искра на 2 оборота

II. Частота обновления данных о вращении коленчатого вала (КВ) 1. Нажмите MENU семь раз при горящем индикаторе TOT и негодящей подсветке для входа в настройки частоты обновления данных о вращении коленчатого вала. Частота обновления по умолчанию 0,5 сек. 2. Для входа в режим частоты обновления данных о вращении коленчатого вала нажмите и удерживайте MENU до тех пор, пока не начнут мигать исходные данные. Кратковременное нажатие SET позволит выбрать режим. 3. Частота обновления может быть установлена: 1.0 – обновление каждую секунду 0,5 – обновление каждые ½ секунды

III. Обороты в минуту 1. RPM – показывает текущее количество оборотов КВ 2. При выключенном ПЛМ ЖК-дисплей переходит из режима RPM в режим TOT автоматически, где отображается общее количество моточасов.

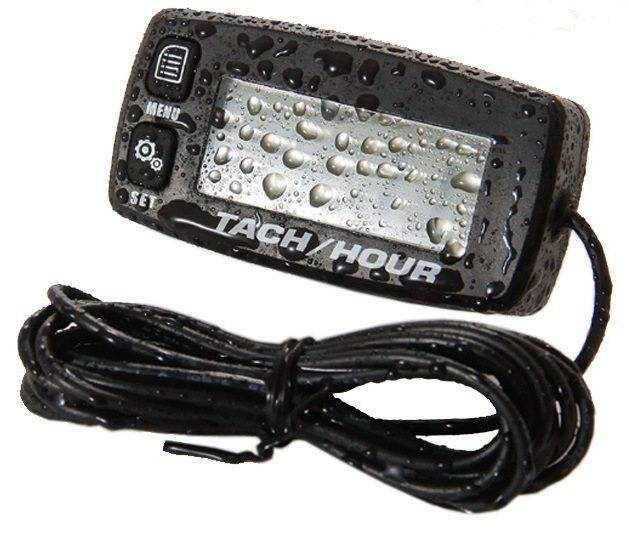

Водонепроницаемый

IV. Максимальные обороты КВ 1. Для просмотра максимального количества оборотов нажмите MENU пять раз при горящем индикаторе TOT и негодящей подсветке. Здесь отображается максимальное количество оборотов КВ с последнего запуска ПЛМ. 2. Всякий раз при выключении и включении ПЛМ данные обновляются.

V. Предупреждение о превышении допустимого количества оборотов КВ 1. Для установки сигнала о предупреждении превышения количества оборотов КВ нажмите MENU четыре раза при горящем индикаторе TOT и негодящей подсветке. По умолчанию сигнал о превышении оборотов стоит на 8500 об/мин. 2. Для установки числа максимальных оборотов нажмите и удерживайте MENU в режиме редактирования оповещения числа до тех пор, пока не начнут мигать исходные данные. Кратковременное нажатие SET для увеличения и MENU для уменьшения сигнализатора допустимых оборотов. 3. При превышении числа установленных допустимых оборотов индикатор RPM и число оборотов начнет мигать. Индикация будет мигать 5 раз 3 секунды, затем прекратит мигать на 3 секунда, и так циклически будет повторяться.

VI. Дисплей моточасов При выключенном ПЛМ ЖК-дисплей показывает общее количество наработанных моточасов.

С подсветкой

VII. Подсветка Однократное нажатие MENU или SET включает подсветку, которая выключится автоматически.

VIII. Таймер наработки ПЛМ 1. При выключенной подсветке и горящем индикаторе TOT дважды нажмите MENU. Отобразится время работы. 2. Длительное нажатие MENU в этом режиме сбросит таймер.

IX. Дисплей межсервисного интервала и его установки. 1. При горящем индикаторе TOT и негодящей подсветке трижды нажмите MENU для перехода в режим установки межсервисного интервала SVC, который ведет обратный отчет. 2. Длительное нажатие MENU для входа в режим редактирования межсервисного интервала SVC. Данные на дисплее начнут мигать. Для увеличения нажмите SET для уменьшения MENU. 3. По умолчанию межсервисный интервал установлен на 20 м/ч. Возможный диапазон установки 0-200 м/ч. После установки необходимого значения тахиметр автоматически перейдет в режим TOT, что означает подтверждение успешной установки межсервисного интервала. При наработке ПЛМ до установленного значения дисплей начнет мигать. 4. Для отключения оповещения нажмите SET или MENU. 5. При отключении оповещения таймер меж сервисного интервала автоматически начнет обратный отчет заново заданным ранее диапазоном до ТО. 6. Если интервал установлен на 0H то обратный отчет до ТО отключен.

X. При остановке ПЛМ и отсутствии действий с тахиметром в течении 10 секунд ЖК-дисплей автоматически сохранит все данные и перейдет в режим TOT (режим моточасов).

Комплектация: Тахометр 1 шт. Батарея CR2032 1 шт. Липучка на скотче для крепления к ПЛМ — 1 комплект Хомут пластиковый 2 шт.

Сегодня будем ставить! Видос может сниму

Виды тахометров

Все можно выделить 3 основных вида тахометров. Это – механические, аналоговые и цифровые. Рассмотрим каждый вариант по отдельности.

Механический

Является самым первым видом тахометра, который применялся еще на первых автомобилях. Конструкция такого устройства была предельно проста: прибор с помощью троса присоединялся к коленчатому валу напрямую. Крутящий момент передавался на шестерню и через трос выходил на подвижную катушку прибора. Сам прибор представляет собой электромагнит, в котором повышение число оборотов способствовало созданию наибольшей магнитной индукции. Таким образом, чем выше магнитное поле, тем сильнее отклоняется стрелка на шкале.

Не смотря на простую и надежную конструкцию, такой прибор имеет серьезный недостаток. Дело в том, что точно рассчитать передаточное число шестерней, момент скручивания троса и магнитное поле прибора было невозможным. Поэтому, такой тахометр имел серьезные погрешности до 500 оборотов в минуту.

Аналоговый

Аналоговый тахометр представляет собой более усовершенствованный вид механического прибора. На этот раз, вместо троса и подключения привода прибора к коленчатому валу, стала использоваться катушка зажигания двигателя.

Импульсное напряжение, образованное на катушке зажигания, помимо свечей, поступает в схему измерительного прибора. Тем большее число импульсов окажется в схеме, тем сильнее будет образуемая магнитная индукция. Соответственно, с ростом числа оборотов, растут и показания прибора.

Недостатки аналоговый тахометр перенял от своего предшественника – низкая точность измерений, несмотря на более экономичную и рациональную конструкцию.

Цифровой

Так как новый вид тахометров вытесняют механические и аналоговые, на них мы постараемся остановиться как можно подробнее. Цифровой тахометр также подключается к катушке зажигания, но вместо импульсов, он принимает количество и интервал сигналов с катушки зажигания.

Помимо значений, снимаемых с катушки зажигания, он получает сигналы от датчика холостого хода и датчика коленчатого вала. Такие данные используются для получения более высокой точности измерений. Все они суммируются и исходя из средних значений, получается величина, отображаемая на специальном табло.

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

• при продолжительной работе мотора возникающие вибрации могут испортить прибор;
• неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Как выбрать

Существующий рынок тахометров для лодочных моторов достаточно разнообразен и представлен как моделями известных брендов, так и продукцией никому неизвестных фирм. Кроме того на рынке можно встретить и подделки.

Поэтому в первую очередь необходимо выбрать надежного продавца (поинтересоваться, где покупали тахометры друзья и знакомые, посмотреть отзывы на интернет-форумах и т.д.).

Выбирая тахометр, необходимо обращать внимание на такие факторы и особенности конструкции, как:

Функциональные возможности тахометра. Существуют приборы, показывающие только обороты лодочного мотора.

Но имеются также тахометры, которые, кроме этого, обладают возможностями отображения таких параметров двигателя:

• количество моточасов;
• температура;
• давление масла и многое другое;

Выбирая тахометр, нужно исходить из того, что многие функции возможны только при наличии специальных датчиков, установка и монтаж которых достаточно сложен. Большинство владельцев моторных лодок считают, что оптимальный выбор — это тахометр с функцией подсчета количества моточасов.

Эта функция важна при обкатке нового мотора, а также для определения оставшегося ресурса двигателя. Для этого необходимо выбирать прибор, который отображает количество моточасов как за время одного рейса, так и их общее количество с начала эксплуатации.

Соответствие технических характеристик тахометра параметрам лодочного мотора

Здесь важно знать, что существуют тахометры, которые имеют встроенные переключатели режимов работы в зависимости от того, какой двигатель используется, двухтактный или четырехтактный; не имеют переключателей режимов работы и предназначены для работы с одним типом двигателя различных производителей; предназначены для работы с двигателями конкретного производителя. Например, моторы серии DF выпускаются только с 12-полюсными генераторами.
Простота установки, монтажа и настройки.

Герметичность прибора

В большинстве тахометров герметичность обеспечивается конструктивно, поэтому источник питания можно заменить только разобрав корпус. Однако бывают тахометры, в которых предусмотрена возможность замены батареек без разборки корпуса. Эта, без сомнения, удобная функция может привести к попаданию воды внутрь корпуса тахометра, что приведет к выходу его из строя.
Компактность устройства.

Стоимость тахометра. Имеет немаловажное значение для определенной категории покупателей, склоняя их к выбору китайского производителя. Однако и среди тахометров китайского производства встречаются надежные модели, выполненные с высоким качеством. Кроме того, известные производители часто предлагают универсальные, комбинированные устройства, часть функций которых может вообще не понадобиться, но зато существенно увеличить цену тахометра.

Кроме того, при выборе цифрового тахометра необходимо убедиться в достаточной:

• скорости (частоты) обновления информации на дисплее;
• яркости и четкости отображения цифр на дисплее, особенно в солнечную погоду.

Интересная задачка (тахометр на дизеле)

Может кто что видел-слышал?

: Привет!: Я использовал в качестве датчика, пьезоэлемент (диаметр 15 мм, толшина -2) и формирователь нормированных (по амплитуде и длительности) импульсов на основе таймера 1006 ВИ1 (NE555) и компаратора 554СА3 : (ссылка на схему в http://www.alflash.narod.ru/tools.htm ).: Датчик крепится на насосе или на топливной магистрали первого цилиндра (для стробоскопа)

Соответственно для места крепления датчика подбирается скважность выходных импульсов формирователя.: А в качестве индикатора – обычный тахометр от бензинового двигателя. Mailto if need photo for this device.: Удачи,al

+++++ у меня на 3В тоже нет штатной дыры под датчик, вот решаю что бы выбрать (датчиком кучка скопилась), или я корпус насоса поменяю с заводской дыркой или в “старом” корпусе сделаю дырку, там есть буртик, разметит мне фрезеровщик и просверлит, а потом резьбу нарежет. На приводном валу стоит зубчатый венчик, с которого датчик импульсы берёт, и он в любом ТНВД Денсо стоит, что с датчиком, что без датчика.

В чём проблема?Метчик найти или корпус насоса?

пистолетообразного корпуса :(, так что вариант с таймером и пъезоэлементом лучше (ИМХО). Сам хотел такую штуку.: Успехов!

+++++ на отливке корпуса есть кольцевой буртик, это и есть место под дыру. Японцы не дураки, корпусов под датчик или “не датчик” не делают. Всё заранее предусмотрено, если нужно дырку сделать, в 95% случаев для неё будет разметочный прилив/углубление.

+++++ да какая хрен разница, на Хайлюксах 3L стоит н и что? В автобусах Хайс тоже стоит. Так там есть тахометр.

Так вот, на машинах с двиг. 2Л-Т и 1КЗ тахометр есть, и на ТНВД датчик есть. А на машинах с двиг. 3Л (напр. TLC 72)как говорят, тахометра нет никогда. Если бы у этих двигателей был одинаковый ТНВД, то да, место под отверстие должно быть, но он разный!

+++++ я на эти самые ТНВД каждый день смотрю (мы ж Владивостоцкие), корпуса одинаковые, вся разность только в навеске и количестве дополнительных дыр. Ессно что на корпусе 2L-T будет другая верхняя крышка с компенсатором по наддуву и только.И вся разность не наддувных ТНВД от разнообъёмных движек – внутри корпуса, если только ТНВД не 82 лохматого года.

И не исключено, что в ТНВД двиг. 3Л такая возможность не предусмотрена принципиально.

+++++ на упрямых воду возят, ещё раз повторяю – Это Япония! У них всё по уму сделано, есть бедная версия, будут делать без тахометра, но возможность его установки -есть. А дырки нет. УНИФИКАЦИЯ, едрёна мать. Завод льёт корпуса и делает дополнительные дырки уже потом, от заказа. Отливка одна и таже. А вот курпус от 6-цилиндровых ну почти такой, а внутренняя проточка на десяточку-соточку меньше.

Зубчатый венец на приводном валу у всех 4-х цилиндровых моделей одинаков. С него то датчик и читает импульсы, за один оборот вала ТНВД этих импульсов будет около 40-50 (венцы не считал, на глазок говорю)..

+++++ а потом отрегулировать

Ведь если сверлить в собраном виде, опилки попадут внутрь,

++++ упадут, дырка сбоку

что неприемлимо. Снятие ТНВД я так понял предполагает снятие ремня ГРМ, топливных трубок и т.д. Так неохота из-за дырки лезть в нормально работающую (и весьма сложную) систему!

+++++ если ты не топливщик – это действительно сложно, не рекомендую. НО, если никто не делал ТО и есть сомнения в обслуживании прежним владельцем, очень рекомендую посмотреть на сальники лобовины, ГРМ-ремень и натяжной ролик. На 80% ИМХО, что кончены форкамеры в головке (трещины).

Кстати, а в каком материале придется сверлить? Сталь или чугун?

+++++ Алюминиевый сплав, такой же как на коробках передач.

Может все-таки просверлить на месте,а потом основтельно промыть солярой, не крутя ТНВД подавать и сливать через обратку, вытащив все сеточки, или через вывернутый клапан отсечки? Или стремно?

http://www.drive2.com/c/533067702353264685/

http://forum.auto.ru/diesel/24743/

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. На рабочем сайте 1xbet достаточно широкая линия: здесь есть около 35 различных видов спорта. Роспись тоже впечатляет, и, конечно же, самое большое количество событий связано именно с футболом

Однако и для других направлений есть из чего выбрать.  Также вам стоит обратить внимание на киберспортивные события, поскольку это направление только набирает популярность: игр становится всё больше, как и событий по ним.  Делать ставки с 1хбет не только весело и комфортно, но и максимально выгодно. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.
