Всё про датчики распределительного вала: положения, фазы

Диагностика

К признакам неисправности относятся следующие симптомы:

  • увеличенный расход топлива;
  • проблемы с запуском;
  • нестабильная работа мотора.

Диагностику и определение того, что нужна замена датчика распредвала, можно осуществить своими руками. Лампа диагностики автомобиля – это первый и самый простой способ узнать, что с Вашим автомобилем что-то не так. В случае загорания иконки «Check engine» на приборной панели, необходимо произвести компьютерную диагностику. Считать коды ошибок можно в специальная инструкции по эксплуатации, которая прилагается к каждому автомобилю.

Датчик положения распределительного вала – как проверять?

Каждый водитель должен знать, как проверить датчик распредвала. В случае обнаружения проблем в работе двигателя, при проведении диагностики нужно проверить в первую очередь сам ДПРВ. Осуществить подобную диагностику лучше всего тестером (мультиметром). Проверка проходит поэтапно:

для начала нужно убедиться в том, что в электрической цепи имеется напряжение. Сделать это можно следующим образом: при включенном зажигании проверяем напряжение на проводках, подходящих к разъему

В случае не обнаружения нужно обратить внимание в первую очередь на проводки, вся проблема может быть именно в них.
проверяем заземление (наличие отрицательного заряда) с корпусом ДВС;
далее подключаем провода вольтметра к сигнальному проводу разъема и корпусом для получения «-». При проворачивании стартером изменения в напряжении будут происходить с заметным изменением на вольтметре в пределах 0-5 В

В случае отсутствия изменений показаний, нужно заменить датчик распредвала.

Для чего нужен датчик фаз

Чтобы разобраться с возможными неисправностями датчика фаз, имеет смысл вкратце остановиться на вопросе о том, что он собой представляет, а также на принципе его устройства.

Так, основная функция датчика фаз (или сокращенно — ДФ) заключается в том, что определять положение газораспределительного механизма в конкретный момент времени. В свою очередь это необходимо для того, чтобы электронный блок управления двигателем (ЭБУ) давал команду на впрыск топлива в определенный момент времени. В частности, датчик фаз определяет положение первого цилиндра. Также синхронизируется зажигание. Датчик фаз работает в паре с датчиком положения коленчатого вала.

Датчики фаз используются на двигателях с распределенным фазированным впрыском. Также их используют на двигателях, где применяется система изменения фаз газораспределения. В этом случае зачастую используют отдельные датчики для распределительных валов, управляющих впускными и выпускными клапанами.

Работа современных датчиков фаз основывается на применении физического явления, известного под названием эффект Холла. Он заключается в том, что в полупроводниковой пластине, по которой протекает электрический ток, при ее перемещении в магнитном поле возникает разность потенциалов (напряжение). В корпус датчика помещают постоянный магнит. На практике это реализуется в виде прямоугольной пластины из полупроводникового материала, к четырем сторонам которой подключаются контакты — два входных и два выходных. По первым подается напряжение, а со вторых снимается сигнал. Все это происходит на основе команд, поступающих от электронного блока управления в конкретный момент времени

Существует два типа разновидностей датчиков фаз — щелевые и торцевые. Они имеют разную форму, однако работают по одному и тому же принципу. Так, на поверхности распределительного вала имеется отметчик (другое название — репер), и в процессе его вращения магнит, входящий в конструкцию датчика, фиксирует его прохождение. В корпус датчика встроена система (вторичный преобразователь), преобразующая полученный сигнал в информацию, «понятную» для электронного блока управления. Торцевые датчики имеют такую конструкцию, когда на их торце имеется постоянный магнит, который и “видит” прохождение репера возле датчика. В щелевых же датчиках подразумевается использование формы буквы “П”. И соответствующий репер на диске распределительного проходит между двумя плоскостями корпуса щелевого датчика положения фаз.

В инжекторных бензиновых двигателях задающий диск и датчик фазы настраиваются таким образом, что импульс от датчика формируется и передается на ЭБУ в момент прохождения первым цилиндром его верхней мертвой точки. Таким образом обеспечивается синхронизация подачи топлива и момент подачи искры для воспламенения топливовоздушной смеси. Очевидно, что датчик фаз оказывает непосредственное влияние на работу двигателя в целом.

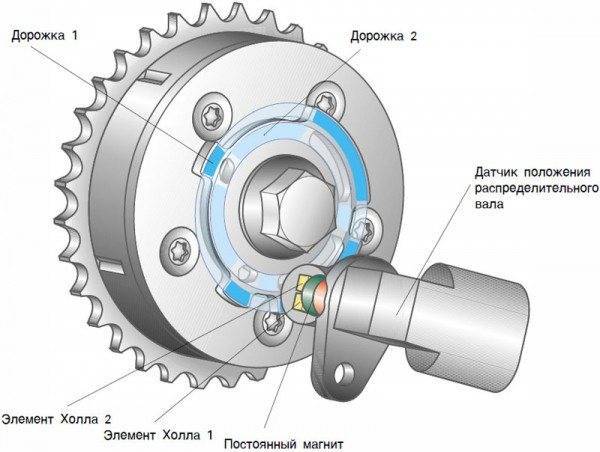

Принцип работы датчика распредвала

Датчик положения распредвала

На ДФ подаётся напряжение, возбуждающее магнитное поле катушкой датчика. Задающая метка, попадая в это поле, создаёт скачкообразное его изменение, которое воспринимает датчик и преобразует в электрический импульс, посылаемый в электронный блок управления (“мозги”) двигателя.

Устройства подобного типа называются датчиками Холла и широко применяются в современной технике – бензопилы, косы и т.д. Отсутствие подвижных деталей делает их в несколько раз надёжнее, чем, допустим, применение контактных систем зажигания. Аналогичное устройство считывает угол поворота коленчатого вала. Сигналы обеих обрабатываются ЭБУ по заданной программе. Датчик распределительного вала отвечает за своевременную подачу напряжения на топливные форсунки. На бензиновых двигателях обычно делается метка, указывающая на фазу ГРМ, соответствующая нахождению поршня первого цилиндра в верхней мёртвой точке. На современных дизельных моторах таких меток (реперов) несколько, для регистрации угла (фазы) на каждом цилиндре. Это позволяет точнее сформировать сигнал, открывающий форсунки. Дизельные топливные системы Common Rail предусматривают точное управление процессом сгорания топливной смеси, для чего топливо может впрыскиваться форсункой несколько раз во время одной вспышки. Это, в свою очередь, требует точности определения фазы. Именно для этого и нужен датчик распредвала. Кроме того, на двигателях с гидравлической подстройкой фаз сигналы ДПРВ, обработанные ЭБУ, позволяют изменять подачу масла в гидромуфты за счёт изменения напряжения, подающегося на управляющие соленоиды (например, на двигателях BMW).

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

  • Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
  • Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
  • В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
  • Попросите человека в машине запустить двигатель.
  • Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
  • Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

  • Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
  • Другой человек должен включить зажигание, не запуская мотор.
  • Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
  • Помощник должен запустить двигатель.
  • Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
  • Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120370604000, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

  • Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
  • При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
  • Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
  • Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
  • Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120370604000 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

  • Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
  • При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
  • Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
  • Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
  • Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

  • P0340 — отсутствует сигнал определителя положения распредвала;
  • P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
  • P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
  • P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Источник

Как найти и установить новый датчик

Найти датчик положения распредвала не так уж сложно. Сразу отметим, что эти датчики обычно не являются взаимозаменяемыми, так что допускать ошибку при поиске нельзя. Из положительных моментов: новое устройство можно легко установить самостоятельно

, так что обращаться за помощью к работникам СТО не придется. А вот чтобы найти сам датчик, можно руководствоваться:

  • VIN-кодом транспорта;
  • Артикулом имеющегося датчика;
  • Полными данные об автомобиле.

На Avto.pro отлично реализована система поиска запчастей по данным автомобиля. Имеется также полнотекстовый поиск, который позволяет искать запчасти по конкретным формулировкам. Например, « бампер Mazda 3 ». В случае датчика фаз мы все же рекомендуем вести ручной поиск в электронном каталоге. Это довольно просто, так как автолюбитель будет двигаться по древовидному каталогу, выбирая сначала марку, затем модель автомобиля, а уже потом категорию запчасти

Важно указать, для какого двигателя подбирается датчик фаз

В конце поиска автолюбитель также получит список артикулов датчиков, которые совместимы с система его транспортного средства – в случае необходимости их можно использовать для ведения поиска в других магазинах.

При поиске элементов автомобильной электроники стоит руководствоваться не только ее совместимостью с вашим транспортным средством, но еще и тем, кто эту электронику производит. Беспроигрышный вариантов два: покупка оригинала или покупка запчасти от поставщика на конвейеры автоконцернов

(тот же оригинал, но под именем собственного бренда производителя)

Стоит обратить внимание на датчики фаз таких компаний:. Установить новый датчик фаз легко

Необходимо снять «-» с аккумулятора, добраться до датчика, снять его фишку и выкрутить его крепеж с помощью торцевого ключа. Вытащив старый датчик, установить на посадочное место новое устройство. Рекомендуем также заменить резиновый уплотнитель датчика на новый (если он есть в комплекте нового устройства) и измерить монтажный зазор между датчиком и отметчиком. Ширина зазора должна попасть в диапазон 0.5 – 1.2 мм

Установить новый датчик фаз легко. Необходимо снять «-» с аккумулятора, добраться до датчика, снять его фишку и выкрутить его крепеж с помощью торцевого ключа. Вытащив старый датчик, установить на посадочное место новое устройство. Рекомендуем также заменить резиновый уплотнитель датчика на новый (если он есть в комплекте нового устройства) и измерить монтажный зазор между датчиком и отметчиком. Ширина зазора должна попасть в диапазон 0.5 – 1.2 мм

. После этого нужно закрутить крепежный элемент и подсоединить фишку – новый датчик готов к работе.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Электронный блок управления двигателем

Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.

При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.

Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.
