Поршни «безвтыковые» на Приору

Для каких машин подходят поршни СТК

Практически для всех иномарок и абсолютно для всех отечественных машин можно подобрать комплект поршней СТК.

Условно все поршни, производимые компанией, можно разделить на такие категории:

  • Поршни ВАЗ;
  • Поршни ОКА;
  • Поршни ГАЗ;
  • Поршни ЗИЛ, УРАЛ;
  • Поршни Lada, в том числе Lada Largus;
  • Поршни Снегоход Буран;
  • Поршни Volkswagen;
  • Поршни Opel;
  • Поршни Ford;
  • Специальные спортивные поршневые комплекты.

Разумеется, если исходить не из марки и модели, а из размеров поршней, то можно подобрать СТК практически к любому автомобилю.

Рассмотрим чуть подробнее каждую категорию.

Поршни СТК для автомобилей ВАЗ:

Подходят для двигателей:

  • ВАЗ-2101, 2103
  • ВАЗ-21011, 2106
  • ВАЗ-2105
  • ВАЗ-2108, 21081 (об. 1100 кб. см.)
  • ВАЗ-21083
  • ВАЗ-21213
  • ВАЗ-2110 и его модификации. 21083 (при замене шатуна на шатун от ВАЗ-2110)
  • ВАЗ-2112
  • ВАЗ-21124
  • ВАЗ-21126 «Приора-ЭКСПОРТ»
  • ВАЗ-11194 «Калина-ЭКСПОРТ»
  • ВАЗ-21116 «Гранта-ЭКСПОРТ»
  • ВАЗ-21179 «ЭКСПОРТ»
  • Поршень ВАЗ-21126 «Приора»
  • ВАЗ-11194 «Калина»
  • ВАЗ-21116 «Гранта»
  • Лада Ларгус

Поршни СТК для автомобилей ОКА, ГАЗ, Буран, ПАЗ и УАЗ:

Подходят для двигателей:

  • ОКА-1111
  • ГАЗ-406
  • ГАЗ-405 Евро 2
  • ГАЗ-405
  • ГАЗ-405 Евро 3
  • ГАЗ-409 Евро 2
  • ГАЗ-409 Евро 3
  • ПАЗ-523
  • ГАЗ-402
  • ГАЗ-410
  • УАЗ-274
  • Поршень Снегоход Буран, диаметр D=76,0 мм.

Поршни СТК для автомобилей ЗИЛ и УРАЛ:

Подходят для двигателей:

  • ЗИЛ-130 и его модификации (диаметр изделия: 100 мм.)
  • ЗИЛ-375,»УРАЛ» (диаметр изделия: 108 мм.)

Поршни СТК для автомобилей Volkswagen:

Подходят для двигателей:

  • Volkswagen 1,8 S и его модификации (диаметры: 81,0; 81,5; 82,0 мм.)
  • Volkswagen 1,8 N и его модификации (диаметры 81,0; 81,5; 82,0 мм.)
  • Volkswagen 1,6л и его модификации (диаметры 81,0; 81,5; 82,0 мм.)

Поршни СТК для автомобилей Opel и Ford:

Подходят для двигателей:

  • Opel 1,3 л. и его модификации (диаметры: 75,0; 75,5; 76,0 мм.)
  • Opel 1,6 л. и его модификации (диаметры: 79,0; 79,5; 80,0 мм.)
  • Поршень Ford (диаметры: 90,8; 91,3; 91,8 мм.)

Поршни для спортивных целей авто ВАЗ:

Подходят для:

  • спортивного тюнинга таких моторов как ВАЗ-2112.
  • улучшения динамических характеристик двигателя ВАЗ-21083 (устанавливаются в двигатели: ВАЗ-2108).

Обрыв ремня ГРМ на Приоре

Сегодня мы рассмотрим Приору, оснащенную двигателем 21126 пиковой конструкции (фото 1), а это означает, что в случае обрыва ремня ГРМ поршни встречаются с клапанами и другими элементами, а это, в свою очередь, приводит к нежелательным последствиям. Конечно, многих водителей это не устраивает, к тому же, заводской ресурс ГРМ в 200 тыс. в реальности практически не достигается. В подтверждение к этому, известны случаи, когда обрыв ремня случается при пробеге, начиная от 30 тыс. км., без каких-либо видимых причин для этого.

Таким образом, при обрыве ремня ГРМ, хозяин получает новую возможность вложить свои финансовые ресурсы в дорогостоящий ремонт, который предполагает: замену клапанов, снятие головки и многое другое. Поэтому хозяева Приор, транспортные средства которых оснащены 16-м и 26-м двигателем, готовы пойти на некоторые переработки мотора, чтобы получить безвтыковые силовые устройства.

Секрет «вечной» поршневой. Поршни СТК – отзыв автосервиса

Окончательную точку поставить нигде, никогда и никому не удастся. Однако, поршневые группы СТК – отличный вариант для ВАЗов, ГАЗов, Приор и других отечественных автомобилей.

Тема такова: какой поршень выбрать, на что обратить внимание? Мы хотели бы раскрыть этакий «секрет вечной поршневой». Разумеется, слово «вечная» следует брать в кавычки, но мы имеем в виду – в пределах нашего реального мира

А главное, как ездить на отечественном автомобиле без «масложорного» двигателя – как заливать масло тогда, когда это нужно, а не тогда, когда мотору вздумается.

Если убрать другие факторы, не связанные с поршневой (маслосъемные колпачки, турбированные двигатели и т.д.), то задача, стоящая перед нами – создать поршневую, которая перестала бы пропускать масло. Повышенный расход масла, на практике, связан именно с неправильной конструкцией поршневых. Большинство поршневых групп – не продуманы, неверно и некорректно изготовлены.

Например, к нам в сервис попала Лада Калина 1,4 с американскими поршнями Federal Mogul. Это американская компания с юридическим адресом чуть ли не в Германии. Машина тарахтела, съедала 15% масла, а поршни были практически нетронуты. Заменив их на поршни СТК – отечественные, недорогие и, скажем так, традиционные, машина внезапно перестала съедать масло, скрип и скрежет из мотора пропал и повысились динамические характеристики.

На мой взгляд, поршни СТК – идеальный продукт, по крайне мере из тех, которые существуют на рынке. Я их заказываю для сервиса с 2006 года. С каждым годом они становятся все более качественными, все более долгоживущими и все более подходящими для всех марок авто, с которыми мы сталкиваемся в своей деятельности.

Вот эти детали для Приоры

Некоторые приороводы, увы, имеют печальный опыт: лопнувший ремень ГРМ приводит к масштабным разрушениям в двигателе автомобиля. Причина банальна — встреча клапанов с поршнями. Дело в том, что установленные изготовителем при сборке поршни имеют очень мелкие выборки под клапаны — циковки. А это и приводит к тому, что при встрече поршни выводят из строя клапаны.

Ремонт при таких поломках — вещь долговременная и дорогостоящая. Поэтому хозяева иногда, не дожидаясь капремонта двигателя, устанавливают на своих Ладах безвтыковые поршни от фирм СТИ и СТК из России, или поршни «Автрамат» украинских производителей.

Общая информация и устройство поршня

Предназначение поршня заключается в передаче энергии, произведенной горючей смесью, к коленчатому валу. Когда продукты сгорания расширяются, на поверхность детали возлагаются огромные нагрузки. Максимальный показатель давления в этом случае может составлять 80 бар, а это сравнимо с силой в несколько тонн.

Температура в цилиндрах при сгорании смеси может достигать 2 600 градусов, что в несколько раз больше температуры, при которой поршень плавится. В результате в этот момент происходит снижение прочности сплава, по поверхности элемента возникает термонапряжение из-за температурного перепада. Чтобы поршень мог функционировать в таких тяжелых условиях эксплуатации, он должен быть не только легким, но и достаточно устойчивым к износу. Кроме того, качественная кованная группа поршней должна обладать и высоким показателем теплопроводности, что позволит элементам быстро остыть при работе в высоких температурах.

Что касается самой поверхности, то она должна быть сформирована таким образом, чтобы поршень не клинил в цилиндре ни при каких обстоятельствах. В противном случае возможно попадание горячих газов в картер. Поскольку компоненты имеют бочкообразную форму, как вы видите на фото, даже большая разница в температурах днища и юбки не повлияет на его функциональность. Также следует отметить, что эти детали производятся с применением «противоэллипса», что дает возможность компенсировать деформацию юбки.

Верхним элементов поршней является головки, которая состоит из днища и канавки, при помощи которых устанавливаются кольца уплотнения. Головка должна быть более надежной, поскольку большинство нагрузок приходится именно на нее. Поэтому головки поршней обрабатываются дополнительным защитным покрытием. Сами канавки для уплотнительных колец изготовляются под небольшим углом, в результате чего наружные кромки колечек будут чуть выше внутренних. В результате этого наклон поперечного сечения канавки не появится, а это вполне возможно.

Чтобы поршень лучше скользил, его поверхность также вскрывается дополнительными материалами. Для большей приработки производитель обычно использует фосфатирование или олово, что также позволяет снизить вероятность появления царапин при запуске холодного мотора. Но такое покрытие обычно изнашивается при обкатке. Другое покрытие — антифрикционное — остается на весь срок службы, оно способствует предотвращению появления ржавчины и эрозии на рабочих поверхностях.

Юбка поршня должна быть обработана специальными резцами, чтобы обеспечить создание микрорельефа. Таким образом моторная смазывающая жидкость будет лучше держаться на поверхности элемента, а трение будет гораздо меньшим. так какие лучше поставить поршни на свое авто?

Производителя вы будете выбирать сами, но от себя мы хотим добавить, что всем перечисленным выше требованиям соответствует продукция компаний:

  • СТИ;
  • СТК;
  • Автрамат.

Причины установки

Тут ребята все индивидуально, как я уже писал во многих статьях если соблюдать регламенты по прохождению технического обслуживания, ставить оригинальные или качественные запчасти, то ваш «железный конь» вас не подведет — агрегаты будут работать в штатных режимах.

Однако всегда хочется сэкономить или же «протюнить» свой автомобиль, но тут возникает некоторые вопросы. А именно:

1) Если экономим в частности на системе ГРМ (ремень и прочие ролики) устанавливая некачественные детали – то интервал замены их намного падает. Например, стандартно на наших ВАЗ меняют ГРМ примерно через 30 — 50 000 км, если установили дешевые «неоригиналы» может проехать около 5000 – 10000 км, а может и меньше.

2) Также некоторые «народные тюнеры», которые стараются выжать из наших ПРИОР больше мощности не редко устанавливают воздушные компрессоры на моторы. Но большая часть деталей не рассчитаны на такие обороты (7000 — 9000), как не рассчитана и система газораспределительного механизма. Как вы догадались – связующее звено ремень просто рвет.

И что же делать? Ведь хочется экономить и гонять? Выход есть (блин прям как в рекламе) – «безвтыковые поршни»!

Замена поршневой группы

Поменять поршни в автомобиле Лада Веста не просто – сам мотор весит более 100 кг, его придется достать, разобрать. Перед этим от него придется отсоединить очень много деталей, подводов, поэтому работу лучше проводить в отапливаемом гараже со свободной зоной. Ее придется сделать рабочей, чтобы разложить на ней части мотора. Произведите демонтаж мотора из-под капота:

  1. Сбросьте давление с топливных трубок. Для этого под задними сиденьями откройте крышку люка бензонасоса, отсоедините жгут проводов от бензонасоса.
  2. Когда двигатель заглохнет, подсоедините разъем обратно, закройте крышку, поставьте диван на место. Сбросьте минус с АКБ.
  3. Из системы кондиционирования выпустите хладагент полностью.
  4. Уберите резонатор, предварительно сняв патрубки, болты крепления ключом на 10.
  5. Демонтируйте защиту впускного коллектора.
  6. Отжав хомуты, снимите шланг вентиляции картера, крепящийся к патрубку крышки.
  7. Отсоедините впускную трубу от коллектора.
  8. Снимите воздушный фильтр вместе с шлангом впускной трубы.
  9. Отсоедините трубку адсорбера от впускного коллектора.
  10. Отсоедините провода от датчика коленвала, датчика давления масла, контрольной лампы, ДТВ, от лябмда-зонда и дроссельного патрубка, а также от ДТОЖ, жгута проводов форсунок, катушек зажигания, датчика заднего хода.
  11. Отведите жгут проводов в сторону.
  12. Снимите колеса.
  13. Снимите брызговик двигателя, который крепится болтами (подойдет десятая головка).
  14. Для Вест с механикой: с гидропривода сцепления снимите трубки и подвесьте цилиндр на технологический крючок.
  15. Уберите клемму, провода с тягового реле стартера.
  16. Снимите стартер и крепеж цилиндра гидропривода сцепления.
  17. Слейте охлаждающую жидкость из бачка. Для этого отверните пробку головкой на 13 и вверните на ее место штуцер. Уберите отводящий шланг от патрубка радиатора.
  18. Отсоедините промежуточную трубку от трубки переднего топливопровода и ее крепление к впускному коллектору.
  19. От термостата отведите шланги радиатора, отопителя и от подводящей трубы водяного насоса отведите заправочный шланг.
  20. Снимите клемму проводов с генератора, отведите их подальше от мотора. Отсоедините клемму от КПП, а затем клемму от навесных агрегатов.
  21. Уберите шланг вакуумного усилителя тормозов от впускного коллектора.
  22. Для Вест с механикой: отсоедините наконечники тросов от рычагов механизмов КПП, выведите тросы с кронштейна.
  23. Для Вест с кондиционером: уберите трубопроводы от компрессора, поставьте на них заглушки.
  24. Демонтируйте с приемной трубы дополнительный глушитель и прокладку.
  25. Уберите из-под капота подрамник, кронштейн мотора.
  26. Слейте масло с КПП.
  27. Резьбу протрите от следов масла, нанесите на нее герметик. Поставьте пробку с затяжкой около 40 Нм.
  28. Достаньте внутренние шарниры приводов колес из шестерен полуосей дифференциала КПП, поставьте заглушки.
  29. За проушину рыма заведите крюк грузоподъемного захвата.
  30. Ослабьте крепление воздушного фильтра, снимите кронштейн левой подушки мотора.
  31. Ослабьте крепления подушки, постепенно снимите мотор с подушки. То же самое проделайте с правой опорой. Мотор необходимо поставить на подставку.
  32. Выведите двигатель из-под автомобиля, поэтапно разберите его сверху.
  33. Достаньте поршневую группу и очистите ее.
  34. Поставьте новые детали.
  35. Не забудьте залить новое масло для ДВС, когда соберете и поставите его обратно.

Особенности конструкции

Кривошипно-шатунный механизм

Блок цилиндров (БЦ) выполнен «традиционно» из чугуна и окрашен в серый цвет. Чугун обладает высокими прочностными и жесткостными характеристиками, хорошо подаётся обработке. Внутренние поверхности блока обработаны хонингованием, что придаёт конструкции антифрикционные свойства и износостойкость. Расстояние между осями цилиндров — 89 мм, высота — 197 мм. На блоке выгравирована маркировка класса цилиндров А, В, С с размерным шагом 0,01 мм.

Головка БЦ доработана под новую схему установки ремня ГРМ. Изменена и технология литья. Вместе с ГБЦ отлиты каналы свечных колодцев и каналы для циркуляции охлаждающей жидкости. Под головкой установлена усиленная прокладка: двухслойная металлическая толщиной 0,45 мм.

Особенностью конструкции ДВС 21126 является частичное использование иностранных комплектующих. Так, облегчённая ШПГ поставляется американской компанией Federal Motors. Масса комплекта шатунно-поршневой группы в двигателе ВАЗ 21126 по сравнению с ВАЗ 21124 снижена на 32%.

Шатуны выкованы из стали. В нижней головке установлены вкладыши 17,2 мм, в верхней впрессована сталебронзовая втулка. При переборке шатуна необходимо использовать новые болты.

Поршни отлиты из алюминиевого сплава. В головку установлены два компрессионных и одно маслосъёмное кольца. До 2020 года поршни двигателя ВАЗ 21126 были втыковыми, несмотря на наличие небольших выточек. При срыве ременного привода ГРМ ножки клапанов загибались, и мотор требовал дорогого ремонта.

ГРМ

Клапана приводятся двумя кулачковыми распредвалами, расположенными в головке цилиндров. Для автоматического регулирования зазоров использованы гидрокомпенсаторы, что упрощает обслуживание, не требует ручной настройки.

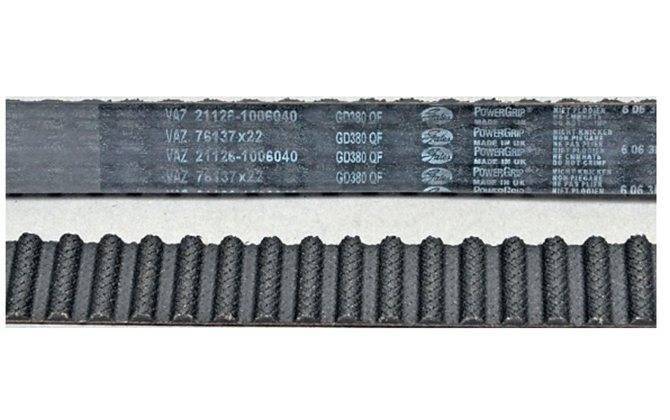

В двигателе ВАЗ 21126 установлен ремень ГРМ шириной 22 мм со 137 зубьями от Gates. Для автонатяжения ремня используются ролики. Применение нового механизма привело к необходимости изготовления других шкивов для распредвалов, помпы и коленчатого вала. Профиль зубчатых шкивов соответствует ремню ГРМ с полукруглым зубом.

Системы

В системе зажигания ВАЗ 21126 для каждой свечи предусмотрена отдельная катушка. Управление импульсами происходит через электронную систему. Недостатком схемы является низкое качество расходников и быстрая поломка незаводских катушек.

Для подачи топлива в камеру внутреннего сгорания ВАЗ 21126 используется топливный электронасос, дроссель, фильтр тонкой очистки, форсунки Бош или Сименс, расположенные на топливной рампе из нержавеющей стали. Система улавливания паров предотвращает их выход в атмосферу. Подачей горючего управляет ЭБУ.

Система смазки комбинированная. К трущимся поверхностям масло подаётся под давлением, На стенки цилиндров, днища поршней разбрызгивается.

Новые зубья

Переходим к приводу ремня ГРМ. Мы выбрали комплект Gates, в который входят помпа от Dolz с прокладкой, ремень и ролик с полуавтоматическим натяжителем. К слову, для натяжения используются разные приспособления. Мы подобрали серповидный захват, рассчитанный под ролик. Захват ставится на ролик, к головке последнего прикручивается болт, и ремень натягивается. Мы отдали предпочтение большому набору с помпой, чтобы подстраховаться: пробег у нашего автомобиля 68 тыс. км, и сколько еще проживет установленная на нем помпа, неизвестно.

Ремень привода вспомогательных агрегатов также было решено поменять — на старом появились отслоения. Мы купили ремень Gates 6PK995 и новый ролик INA вместо посвистывающего старого.

Особенности двигателя 126

Разработка двигателя внутреннего сгорания 21126 велась параллельно с ДВС ВАЗ-21124. При различных рабочих объемах моделей, отмечено большое количество совпадений по входящим системам и узлам. Перед создателями двигателя 21126 стояла основная задача – получить наиболее долговечный механизм, отличающийся длительным эксплуатационным ресурсом.

Элементы шатунно-поршневой группы находились в разработке компании Federal Mogul. Инженерная группа фирмы создала конструкцию, выгодно отличающуюся по весу (на 30% легче) от аналогичного комплекта, установленного на машине 2110.

По внешним параметрам двигатели вариантов 124 и 126 очень схожи, однако между ними существуют определенные отличия. Чем отличается 124 двигатель от 126:

  1. Поршни двигателя 126 имеют меньшую массу.
  2. Высота блока – 197,1 мм, при этом диаметр самих цилиндров не изменился.
  3. Внутренние стенки цилиндров обработаны методом хонингования с использованием высоких технологий фирмы Federal Mogul, что существенно улучшило их качество в сравнении с аналогами.
  4. Поршневые кольца и пальцы уменьшены по толщине, что также помогает улучшить мощностные и скоростные характеристики мотора (крутящий момент, коэффициент полезного действия и пр.).
  5. Блок цилиндров двигателя 126 окрашен в характерный серый цвет, благодаря чему его легко отличить от 124 модели.

Компрессионная высота поршня 21126

Поршни ВАЗ 21126 Priora диаметр 83.0 безвтыковые (СТК)

Поршни «СТК» (безвтыковые) с пальцами. Применяемость: -ВАЗ 21126 и их модификация. Размер: -83.0 мм Описание: Поршни с антифрикционным покрытием, под коленвал 75,6 мм в блок 197,1 мм, под шатуны 133,3 мм и пальцы d18 мм) кольца 1,2 мм/1,5 мм/2,0 мм Комплектация: -поршни 4 шт, -пальцы 4 шт, -стопорные кольца 4 шт.

Данные поршни в отличае от заводских, имеют глубокие цековки, что позволяет избежать «встречи» с клапанами при обрыве ремня! Для конпенсации степени сжатия из-за глубоких цековок, на поршнях сделаны вытеснители. На стенках каждого поршня нанесено антифрикционное покрытие

Важно! * При установке с нестандартными расперд.валами (с бОльшим подъёмом) мотор останется «безвтыковым», если подъём валов будет до 9 мм (с металлической прокладкой). * – Данная информация носит лишь ознакомительный характер, (каждый мотор индивидуальный)

При установке не стандартных валов рекомендуем провести проверку на «втыковость» самостоятельно!

Как известно, текущий флагман отечественного автомобилестроения в лице «дважды автомобильного» АвтоВАЗа – Приора, оснащена двигателем ВАЗ 21126, объема 1.6 литра. Для тех, кто не знает, двигатель отличается от прежнего «безвтыкового» ВАЗ 21124 облегченной шатунно-поршневой группой, что снизило расход топлива и шумность ДВС. Мощность двигателя 21126 – официально 98 л.с., неофициально, по нашим замерам – в районе 100-110 л.с.

Прежний двигатель, 21124 с объемом 1.6 литра, имел шатуны 2110, длиной 121 мм, и тяжёлый поршень. За счёт циковок – мотор был безвтыковый.

Приора пошла по пути мирового автопрома – высокая степень сжатия и экологические нормы никак не хотят уживаться с «безвтыковостью» и мотор стал втыковым. На поршнях 21126 – чисто символические циковки и при обрыве ремня клапана загибает. Завод обещал ресурс привода ГРМ в 200 ткм, на практике ремень Gates PowerGrip у некоторых обрывался и на 40 и на 60 тыс.км. Известны случаи разрушения роликов, что так же приводило к загибу клапанов и последующему дорогостоящему ремонту.

Не будем спорить – должен быть мотор втыковым, или нет. Автор сам ездит на втыковом моторе и считает, что при должном техническом обслуживании и уходе, ничего страшного в таком двигателе нет. Нужно следить за состоянием роликов и ремня – вовремя обновлять ремень, и обрыв ремня не страшен. Для Приоры невозможно перетянуть ремень (частая причина обрывов ремня ГРМ на 8-ми клапанниках – именно перетянутый ремень), по причине того, что завод установил ролик-полуавтомат – при натяжке ремня нужно лишь совместить две прорези на ролике.

Итак, на рынке РФ большое количество Приор, часть владельцев которых не хочет мириться с теоретической возможностью загиба клапанов и они хотели бы сделать двигатель безвтыковым. Не будем с ними спорить, а лучше рассмотрим возможные варианты такой переделки, по состоянию на конец 2012 года:

1) Замена ШПГ на 21124 – ставим шатуны 2110 и поршни 21124. Популярный вариант, однако владелец потеряет все преимущества облегченной ШПГ. 2) Замена поршней Приоры на поршни от СТИ – кованные поршни имеют глубокие циковки и довольно высокую цену. Поршни ставятся с родными шатунами 21126. 3) Вариант замены поршней на украинские – АВТРАМАТ. Поршни полностью аналогичны Приоровским, но имеют утолщенное дно и глубокие циковки. Так же на них присутствует вытеснитель, для компенсации уменьшения степени сжатия, из-за глубоких циковок. При этом цена поршней – всего 2000 руб за комплект.

Итак, в этом отчёте автор покажет пример бюджетной переделки двигателя Приоры на безвтыковые поршни. Автомобиль клиента имеет небольшой пробег – всего около 50 тыс.км.

АвтоВАЗ доработал 1.6-литровые двигатели, чтобы не гнуло клапана, новые подробности

На современных двигателях ВАЗ при обрыве ремня газораспределительного механизма клапана «встречаются» с поршнем, что вызывает критические повреждения и требует дорогостоящего ремонта. В связи с этим АвтоВАЗ решил модернизировать линейку моторов, установив новые поршни, которые исключат подобные повреждения, пишет CARscope.ru со ссылкой на свои источники.

Поставщик завода, компания Federal Mogul, освоила производство поршней с выточками (лунками, цековками) в днище. Моторы с такими поршнями в народе называют «безвтыковыми», то есть при обрыве ремня ГРМ клапаны не «втыкаются» в поршни, в днищах которых на этот случай предусмотрены специальные проточки.

Новая поршневая группа предназначена для целого ряда 1,6-литровых двигателей, которые устанавливаются на модели Lada Granta, Kalina, Largus, Vesta, XRAY:

  • ВАЗ-11186 (8 кл., 87 л.с.)
  • ВАЗ-21126 (16 кл., 98 л.с.)
  • ВАЗ-21127 (16 кл., 106 л.с.)
  • ВАЗ-21129 (16 кл., 106 л.с.)

Для 1,8-литрового двигателя с индексом ВАЗ-21179 доработанная поршневая группа не предусмотрена.

Обн.29.08.18

: За день до открытия ММАС-2018 представители АвтоВАЗа представили СМИ обновленное семейство Lada Granta. Теперь на всех двигателях «Гранты» — и 8-клапанных, и 16-клапанных применяют «безвтыковые» поршни, то есть, с проточками, куда «проваливается» клапан в случае если порвётся ремень ГРМ, а поршень, толкаемый вверх по инерции пойдёт ему навстречу. Об этом Колеса.Ру сообщил Никита Гладкий (менеджер по продукту).

Обн.04.09.18

: Сайт лада.онлайн уточнил информацию в официальной группе LADA в ВК. Ответ:

На вопрос «и на Весту и на XRAY с 1.6 литровыми?» Ответили так:

Позже клиентская служба АвтоВАЗ сообщила:

Lada Largus тоже получила такую доработку двигателя, т.к. на этот автомобиль устанавливаются аналогичные 1.6-литровые моторы.

Обн.06.09.18

: В сеть попал слайд под названием «Изменение конструкции поршня двигателя». В нем указывается, что для всех двигателей использованы поршни новой конструкции (на фото указаны только 1.6-литровые двигатели). Лунки в днище поршня на полный ход клапанов исключают возможности втыка клапанов в поршень при нарушении кинематики ГРМ (например, при обрыве ремня).

Новое покрытие и изменение боковой профиля юбки поршня позволило увеличить износостойкость поршней и как следствие, уменьшить склонности двигателей к возникновению стука и повышенному расходу топлива.

Хотите увидеть данную доработку на 1.8-литровых моторах? Это произойдёт, если марка «увидит чёткий запрос со стороны потребителя», который «пока таких пожеланий не высказывал». Проще говоря, хотите получить «безвтык» — пишите письма на завод. Об этом сообщил auto.mail.ru Сергей Корниенко, начальнику управления развития продуктового портфеля марки Lada.

По неофициальной информации «безвтыковые» поршни начали устанавливать с номера двигателя 3920500.

Обн.16.09.19

: Источник, связанный непосредственно с производством двигателей ВАЗ 21179, прислал нам фото и рассказал еще некоторые подробности:

Источник

Как поставить на приору поршни от 124 двигателя

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

А вообще это адский антитюнинг «Безвтыковые» поршни для Приоры.СТИ такие делает.

И потом еще прошивка мозга.

ну упадет немного СЖ, даже лучше, перейду на 92-й бенз

Посчитай расходы на работы по замене железа, овчинка выделки не стоит. Получишь тупой автомобиль. Не советую.

Собственно минуло 50 ккм, гарантия кончилась, а потенциальный геморрой в виде развороченного двигла при обрыве ГРМ остался.

а это зачем? ну упадет немного СЖ

или достаточно только опорный 12 поставить?

а потенциальный геморрой в виде развороченного двигла при обрыве ГРМ остался

на Логане ремень оборвало (скроил, поставил неродную помпу, она ремень съела).

Посчитай расходы на работы по замене железа, овчинка выделки не стоит.

Переходи на 2112 привод ГРМ

если такой мнительный меняй ремень через 35 тык примерно, гораздо дешевле и практичнее будет

DR

СТИ контора серьёзная,даже просто держа деталь в руках,сразу видно что не фуфел

с право родной 12

А ты если боишься втыка,то у них есть 216.08(без втык)увеличение от А до Е.Но так как поршня кованные,по технологии СТИ их нужно устанавливать в горшок с зазором не как в стандарте 0,04 а 0,06.Так что твои сотки износа как раз могут быть именно эти 0,06.Но по любасу надо мерить.

1. При пробеге 50-70 выработка уже есть?

2. что за контора СТИ, стоит ли вообще с ней связыватья?

Парни, мне надежность нужна, я бываю в таких еб»нях.

если задумаю менять, то как это делается снизу или сверху?

на прошлой десятке ремень рвануло ч/з 2ккм после замены роликов и ремня, по причине х»рового ролика.

кольца родные оставлять?

если тебе важна надежность DR писал(а): Парни, мне надежность нужна, я бываю в таких еб»нях.

то не для тебя, по своей сути это полу колхоз

DR писал(а): на прошлой десятке ремень рвануло ч/з 2ккм после замены роликов и ремня, по причине х»рового ролика.

где вы это г..но ухитряетесь находить

т.е. ставим поршня 124?

Номер 216.08 Диаметр, мм 82,0 A,B,C,D,E Компрессионная высота, мм, форма 25,4 лунка Палец, диаметр/длина, мм/мм 18/53 Поршневые кольца высота, мм/мм/мм 1,2/1,5/2,0 Объем, + лунка, — вытеснитель, см3 3,4 ВМТ ход клапана, вп/вып, мм 7,6/7,6 При диаметре клапана, вп/вып, мм 29/25,5 Эскиз для клиента (+ да, — нет) Пальцы, стоп. кольца Расчетная степень сжатия / объем К.С. см3 10,3 Состав комплекта: поршни 4шт.

Меняешь только поршни и кольца и ни чего другого делать не надо,

Источник

Приора двигатель 21126 безвтыковые поршни какие лучше

Как известно, текущий флагман отечественного автомобилестроения в лице «дважды автомобильного» АвтоВАЗа — Приора, оснащена двигателем ВАЗ 21126, объема 1.6 литра. Для тех, кто не знает, двигатель отличается от прежнего «безвтыкового» ВАЗ 21124 облегченной шатунно-поршневой группой, что снизило расход топлива и шумность ДВС. Мощность двигателя 21126 — официально 98 л.с., неофициально, по нашим замерам — в районе 100-110 л.с. Прежний двигатель, 21124 с объемом 1.6 литра, имел шатуны 2110, длиной 121 мм, и тяжёлый поршень. За счёт циковок — мотор был безвтыковый.

Приора пошла по пути мирового автопрома — высокая степень сжатия и экологические нормы никак не хотят уживаться с «безвтыковостью» и мотор стал втыковым. На поршнях 21126 — чисто символические циковки и при обрыве ремня клапана загибает. Завод обещал ресурс привода ГРМ в 200 ткм, на практике ремень Gates PowerGrip у некоторых обрывался и на 40 и на 60 тыс.км. Известны случаи разрушения роликов, что так же приводило к загибу клапанов и последующему дорогостоящему ремонту.

Не будем спорить — должен быть мотор втыковым, или нет. Автор сам ездит на втыковом моторе и считает, что при должном техническом обслуживании и уходе, ничего страшного в таком двигателе нет. Нужно следить за состоянием роликов и ремня — вовремя обновлять ремень, и обрыв ремня не страшен. Для Приоры невозможно перетянуть ремень (частая причина обрывов ремня ГРМ на 8-ми клапанниках — именно перетянутый ремень), по причине того, что завод установил ролик-полуавтомат — при натяжке ремня нужно лишь совместить две прорези на ролике.

Итак, на рынке РФ большое количество Приор, часть владельцев которых не хочет мириться с теоретической возможностью загиба клапанов и они хотели бы сделать двигатель безвтыковым. Не будем с ними спорить, а лучше рассмотрим возможные варианты такой переделки, по состоянию на конец 2012 года:

1) Замена ШПГ на 21124 — ставим шатуны 2110 и поршни 21124. Популярный вариант, однако владелец потеряет все преимущества облегченной ШПГ. 2) Замена поршней Приоры на поршни от СТИ — кованные поршни имеют глубокие циковки и довольно высокую цену. Поршни ставятся с родными шатунами 21126. 3) Вариант замены поршней на украинские — АВТРАМАТ. Поршни полностью аналогичны Приоровским, но имеют утолщенное дно и глубокие циковки. Так же на них присутствует вытеснитель, для компенсации уменьшения степени сжатия, из-за глубоких циковок. При этом цена поршней — всего 2000 руб за комплект.

Итак, в этом отчёте автор покажет пример бюджетной переделки двигателя Приоры на безвтыковые поршни. Автомобиль клиента имеет небольшой пробег — всего около 50 тыс.км.

Загоняем машину на подъемник, сливаем масло, антифриз, снимаем головку. Снимаем поддон, откручиваем маслоприёмник (можно и не откручивать, просто так удобнее работать), откручиваем шатуны и демонтируем ШПГ. На автомобиле из 4-х стоят 3 поршня группы B, один — группы С. Цилиндры не имеют износа, сетка хонинговки — как новая, но есть слабые вертикальные задиры.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
