Топливный насос высокого давления – как обеспечить его стабильную работу?

Устройство топливных насосов

В зависимости от типа привода насосы для подачи топлива разделяются на две большие группы: механические и электрические. Первые используются только в карбюраторных двигателях, а также в качестве подкачивающих насосов в дизельных двигателях. Вторые применяются и для бензиновых, и для дизельных моторов.

Механические топливные насосы

Устройство механического топливного насоса Механический насос располагается на двигателе и приводится в движение специальным эксцентриком. Конструктивно он состоит из следующих элементов:

• корпус;
• диафрагма;
• толкатель;
• шток;
• возвратная пружина;
• клапаны на всасывающем и нагнетательном каналах;
• фильтр;
• эксцентрик.

В автомобилях, оснащенных задним приводом, эксцентрик находится на валу привода масляного насоса, а в авто с передним приводом он размещается на распределительном валу двигателя. Перемещение диафрагмы в таком насосе и обеспечивает движение топлива. Когда диафрагма находится в нижней точке, в рабочей камере возникает разрежение, и последняя заполняется жидкостью. Когда диафрагма перемещается в верхнее положение, происходит выталкивание топлива в нагнетательный трубопровод. Клапаны при этом препятствуют обратному ходу топлива.

Для дизельных двигателей такие системы часто используются как насосы низкого давления. Они выполняют функцию подкачивания топлива и располагаются рядом с насосами высокого давления (ТНВД). С практической стороны это позволяет преодолеть гидравлическое сопротивление системы фильтрации и создать стабильное избыточное давление.

Насосы для подачи топлива с электрическим приводом

Роликовый топливный насос. 1 – обратный клапан; 2 – предохранительный клапан; 3 – электрический разъем; 4 – электродвигатель; 5 – рабочее колесо Электрические насосы устанавливаются на двигателях с распределенным и непосредственным впрыском. Они приводятся в действие при помощи электрического привода от аккумулятора или генератора. По своему устройству электронасосы разделяются на следующие группы:

• Вакуумные. Такой насос имеет аналогичную конструкцию с механическим, но эксцентрик, приводящий в движение рабочие узлы, заменен на электропривод.
• Роликовые. В таком устройстве топливо перемещается благодаря вращению ротора (движению роликов). В момент, когда дистанция между роликом и ротором увеличивается, возникает разрежение, открывается всасывающий клапан, и топливо всасывается до полного заполнения. В следующий момент вращение ротора обеспечивает уменьшение расстояния, и через открывшийся нагнетающий клапан топливо подается к двигателю.
• Шестеренчатые. Всасывание и нагнетание топлива реализуется за счет вращения шестерни-ротора. Она расположена эксцентрично по отношению к шестерне-статору. Зубья шестерен формируют камеры, через которые проходит топливо. В ходе вращения объёмы камер постоянно изменяются, что обеспечивает нужное давление.
• Центробежные. Такой насос имеет рабочее колесо, оснащенное лопатками, которые перемещают топливо от всасывающего к нагнетательному каналу. Давление создается за счет завихрений, возникающих при воздействии лопаток на рабочую жидкость.
• Плунжерные. Бензонасосы такой конструкции – редкое явление. Подобные системы преимущественно используются в автомобилях на дизельном топливе в качестве ТНВД. Они имеют пары плунжеров, приводимые в движение кулачковым валом. При движении плунжера вверх последовательно закрываются выпускное и впускное отверстия. Это формирует необходимое для открытия нагнетательного клапана давление и последующую подачу топлива к форсункам двигателя.

Топливный насос высокого давления – тонкости ремонта + Видео » АвтоНоватор

Ключевым конструктивным узлом системы впрыска двигателя, работающего на дизельном топливе, является топливный насос высокого давления (ТНВД).

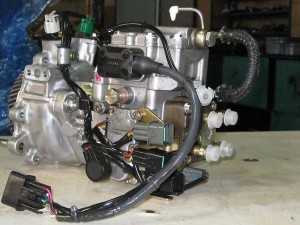

Основные элементы и схема топливного насоса высокого давления

ТНВД выполняет задачу по подаче в определенный момент и под определенным давлением в цилиндры дизеля четко отмеренных объемов автомобильного топлива.

Другими словами, данное устройство несет ответственность за правильную циркуляцию по топливной системе горючего.

По варианту подачи топлива насосы высокого давления дизельных двигателей подразделяют на агрегаты с аккумуляторным впрыском и непосредственного действия. Во втором случае процессы впрыска и нагнетания протекают в один и тот же момент, а необходимое давление распыления горючего обеспечивается движением плунжера.

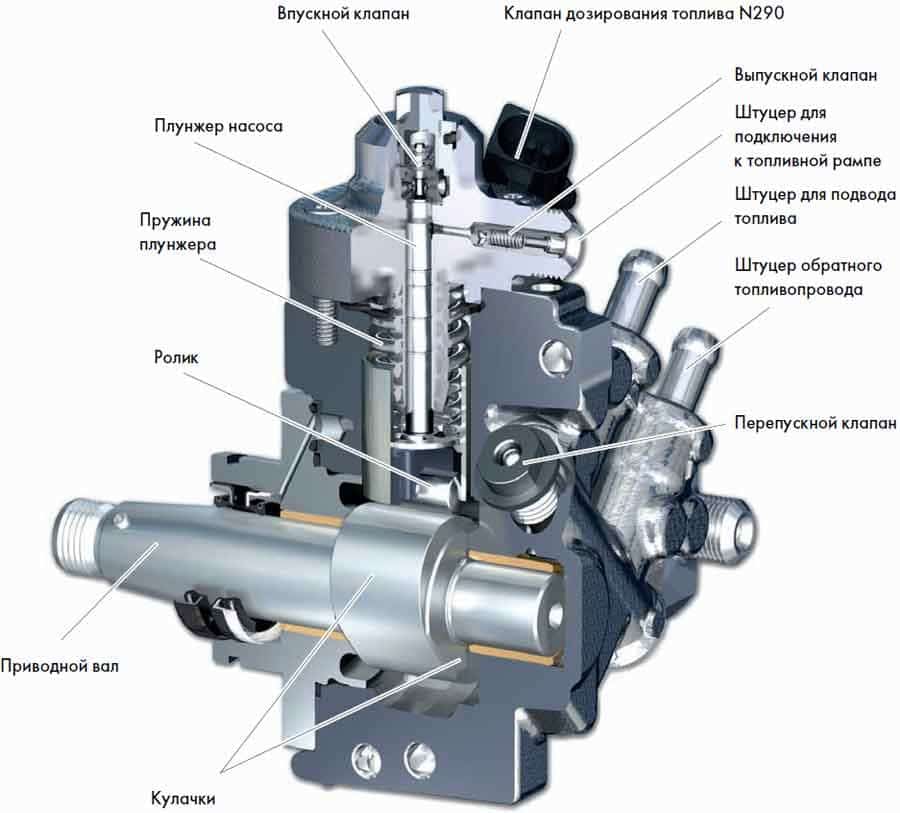

Главный элемент ТНВД – плунжерная пара. Она представляет собой небольшой по диаметру длинный поршень (как правило, диаметр устройства в несколько раз меньше его длины), который максимально плотно подогнан к рабочему цилиндру. Зазор между ними (он носит название прецизионного сопряжения) никогда не превышает 1–3 мкм. В рабочем цилиндре размещаются впускные клапаны (два или один), через которые подается горючее. Затем оно через выпускной клапан выталкивается наружу плунжером.

Конструкционно насосы делят на три вида:

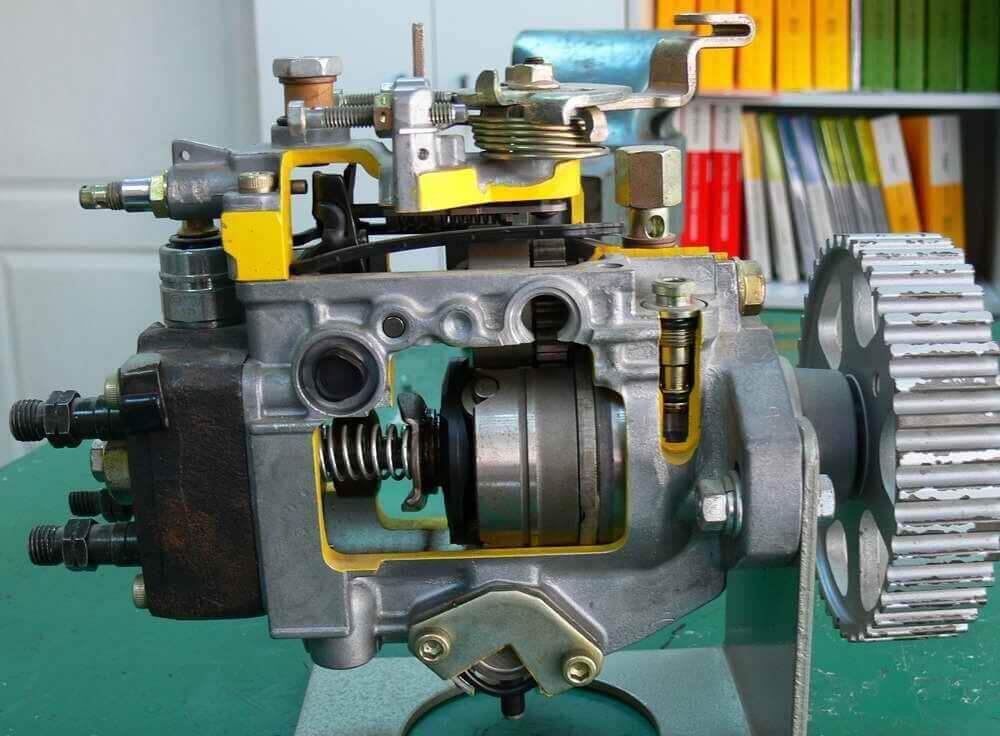

• распределительный: в нем устанавливают 1 либо 2 плунжера, осуществляющие нагнетание топлива и их распределение по имеющимся цилиндрам;

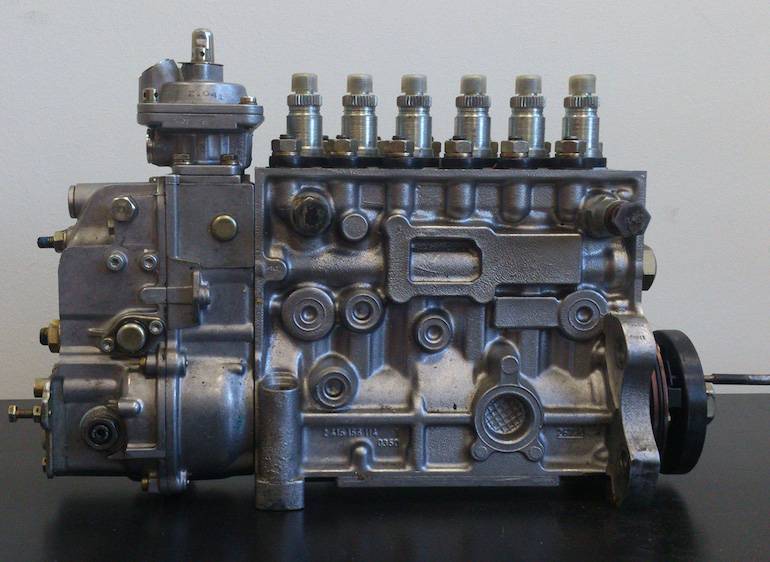

• рядный: располагает отдельной плунжерной парой;
• магистральный: они отвечают за нагнетание в аккумулятор топлива.

Регулировка и ремонт топливного насоса высокого давления – особенности процесса

Необходимость ремонта ТНВД может быть вызвана несколькими причинами. Наиболее частыми из них принято считать следующие:

• Износ насоса. Определить его несложно по таким явлениям, как громкая и неравномерная работа двигателя, усложненному его запуску в горячем состоянии, потере мощности.
• Применение дизельного топлива низкого качества. Горючее применяется для движущихся узлов ТНВД в качестве смазки. Если оно включает в себя те или иные примеси (частички грязи, капли бензина либо воды), его смазывающие возможности снижаются, что и становится причиной выхода из строя насоса.
• Некорректная работа электронных устройств, установленных на транспортном средстве.

При ремонте ТНВД чаще всего требуется менять изношенные детали, а сделать это можно лишь разобрав устройство. В принципе, выполнить ремонтные работы самому не так уж и сложно, если вооружиться знаниями об устройстве топливного насоса, а также набором специального инструмента (тиски, газовый ключ, пинцет, комплект шестигранников и головок, штангенциркуль, отвертка). Но специалисты всегда рекомендуют доверять их мастерам СТО и автосервисов.

https://youtube.com/watch?v=uQr8VZ_Z8-Q

Как выполняется регулировка ТНВД?

Периодическая регулировка насосов высокого давления – это обязательная процедура, без которой невозможна нормальная и надежная работа всего дизельного двигателя. Проводится она на специальных стендах (например, на СДТА–1). С устройства демонтируют муфту опережения впрыска (она работает в автоматическом режиме), сцепляют кулачковый вал с приводом стенда.

После этого проводят необходимые проверки, в ходе которых выполняется регулировка равномерности и величины подачи горючего, а также начала подачи. Для этих целей применяется специальный механизм для привода шторки. Последняя вводится между мерительными цилиндрами и эталонными форсунками в тот момент, когда подача выключается, что не дает возможности топливу попасть в цилиндры.

Для регулирования начала подачи используют моментоскоп (небольшой по длине кусок топлипровода, к которому подсоединяется стеклянная трубка). А для того, чтобы отрегулировать момент начала подачи применяют регулировочные болты, которые вкручиваются в толкатели плунжеров.

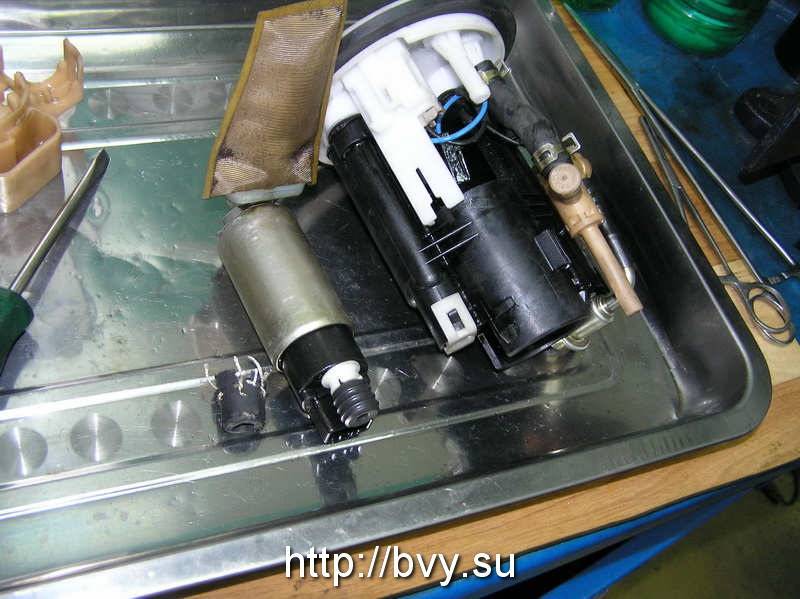

Неполадки электрического насоса высокого давления

Данная разновидность насосов применяется практически на всех современных автомобилях, так как использовать механический насос, нецелесообразно, а временами и просто невозможно. Самая простая разновидность представляет собой сам насосный механизм, топливный фильтр, датчик расхода, электрический мотор, топливозаборник.

Все эти элементы собраны в едином корпусе и неисправность одного из них сказывается на работе всего насоса. Основной причиной поломки данного типа насосов является поломка крыльчатки, которая расположена внутри насоса. Из-за поломки лопаток данного устройства работа насоса становится невозможной.

К сожалению, починить при такой поломке крыльчатку нельзя, единственный выход это замена самого насоса. Как и в случае с механическим насосом причиной поломки может быть грязь в топливе, которая со временем забивает топливный фильтр, тем самым частично перекрывая подачу топлива. Учитывая, что наш насос электрический, поломка может заключаться в проводке.

Со временем провода окисляются, и контакт между ними становится хуже. В результате этого реле насоса не может полноценно функционировать. Решением этой проблемы является простейшая зачистка проводов. Пожалуй, самой сложной в определении причиной поломки является перегрев насоса.

Это происходит, когда в баке остается мало топлива, что приводит к плохому охлаждению и недостаточной смазке насоса. Малое количество смазки в насосе приводит к увеличению трения между деталями, в результате чего срок их службы сокращается.

Для того чтобы самостоятельно определить неисправность, необходимо своевременно проводить технический осмотр всех агрегатов машины. Делать это желательно в специальных сервисах, так как новичку самостоятельно провести диагностику топливной системы сложно.

Да и опытный водитель не всегда сможет сделать это. И чаще всего проблемы вылезают в ходе эксплуатации машины. Основные признаки это: повышение тона звука двигателя, проблемы непосредственно с запуском двигателя и потеря мощности двигателя в целом.

Как проверить топливный насос?

Признаки того, что ТН функционирует неправильно, не столь заметны, как хотелось бы водителям. Но, все же, они имеются. Далее указаны основные признаки, являющиеся сигналом того, что имеет смысл проверить топливный насос своего бензинового либо дизельного двигателя:

• Трудности с запуском мотора. Возможно, в них виновата неисправность реле топливного насоса, стартера, а может дело всего лишь в малом заряде АКБ. Но, в любом случае, причину выявлять придется. Вполне вероятно, что она подскажет вам именно о неисправности топливного насоса.
• Тональность работающего ДВС очень высока (любой автолюбитель четко слышит, когда его «ласточка» звучит не так, как обычно).

Потеря мощности двигателя. Пожалуй, наиболее явный симптом поломки реле топливного насоса или другого его элемента (фильтр, шток и т.д.), свидетельствующий о том, что на машине требуется замена топливного насоса либо его ремонт.

Схема проверки работоспособности ТН и возможный ремонт, для которого может потребоваться съемник крышки топливных насосов:

• зажигание отключается;
• топливопровод высокого давления отсоединяют;
• включают зажигание при условии, что не отмечается течи горючего;
• после этого обследуется реле топливного насоса (в большинстве случаев последующее снятие и установка топливного насоса не нужны, так как требуется лишь заменить его предохранитель).
• В тех случаях, когда после замены предохранителя есть подача напряжения, проблема вероятнее всего в обрыве кабеля (реже требуется полноценный ремонт и замена топливного насоса) из-за того, что устройство вышло из строя. Если горючее не приходит в трубопровод (распределительный), есть опасность того, что топливопровод был поврежден либо забился топливный фильтр (сетка топливного насоса).

Также может потребоваться ремонт следующих видов:

• замена предохранительного элемента в питающей цепи ТН;
• устранение утечек в топливных шлангах и трубок (не сложный, но очень скрупулезный ремонт, требующий особого внимания).

Учитывая, что устройство ТН достаточно сложное, снятие и установка топливного насоса должна проводиться на автосервисах. У них есть и опытные специалисты, и съемник крышки топливных насосов, и новый фильтр, и любое другое устройство, которое будет необходимо. Да и признаки поломки ТН профи знают намного лучше любителей.

Главная →

Устройство → Топливная и выхлопная системы → Топливный насос →

Проверка при помощи оборудования

Проблемы с высоким давлением могут быть из-за:

• неисправности клапана объемного регулирования подачи топлива ТНВД;
• износа плунжеров или перепускных клапанов;
• поломки регулятора на рейке;
• неполадки форсунок.

Так как ремонт или замена топливного насоса высокого давления считаются дорогостоящей операцией, необходимо определить, что проблема не кроется в самой топливной системе. То есть необходимо проанализировать методом исключения составляющие топливной магистрали, так как в большинстве случаев поломки происходят в них. Если данные узлы исправны, значит проблема в ТНВД.

На первом этапе диагностики требуется исключить неисправность форсунок.

Второй этап позволяет убедиться, что регулятор давления в рейке не имеет повышенного обратного слива и не мешает регулированию давления.

Исключение форсунок

Требуется исключить повышенный расход дизеля в топливной рампе путем отключения форсунок

При данной операции важно соблюдать чистоту, так как велика вероятность попадания грязи в топливные форсунки

Данный метод позволяет исключить форсунки, как источник повышенного расхода горючего. Необходимо произвести замер давления без форсунок. Исправный ТНВД без форсунок должен показывать при прокрутке стартера давление более 1000 бар. Данное давление или значение больше его свидетельствует, что ТНВД и подкачивающий контур исправны.

Оценка давления производится при помощи штатного датчика и сканера в фактических параметрах. Необходимо выбрать режим «давление топлива в магистрали» и включить зажигание автомобиля. Во время прокрутки двигателя стартером будут фиксироваться параметры давления. Для точного результата рекомендуется провести данную операцию несколько раз.

Исключение регулятора давления в рейке

Проверка производится при помощи мультиметра, переведенного в режим измерения напряжения. Первый щуп устанавливается на любую имитацию «минуса», второй на контактную ножку регулятора (плюсовую).

Напряжение на мультиметре должно быть приблизительно 5 Вольт. Второй этап: установка щупа на плюсовую клемму аккумулятора, второго на минусовую ножку на фишке регулятора. Мультиметр должен показывать 12 Вольт +- 3 Вольта.

Если форсунки и регулятор давления машины исправны, производится проверка подкачивающего контура или контура низкого давления. В случае исправности данного узла проблема кроется в самом ТНВД.

Необходимо определить линию подачи топлива из бака к ТНВД. Разъем данной линии отсоединяется. В SsangYong его лучше поддевать отверткой.

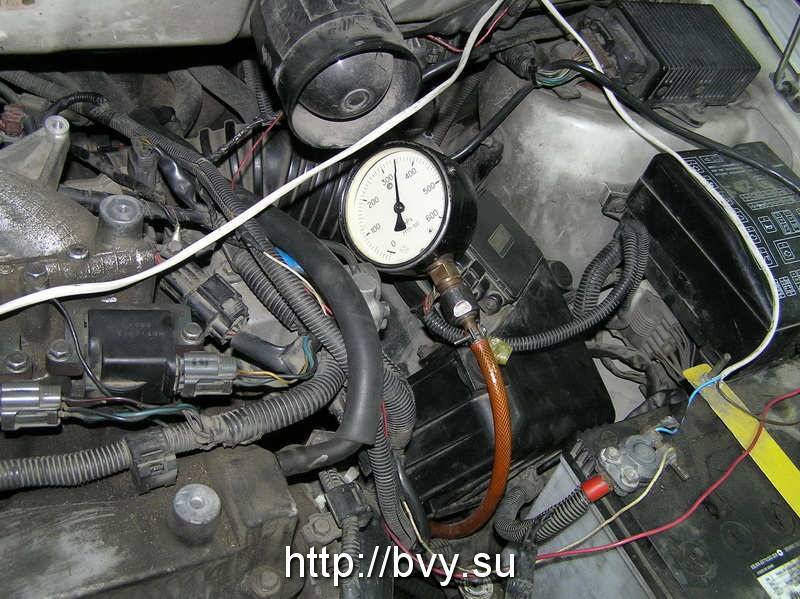

В разрыв топливной цепи авто подключается манометр. Устройство должно показать давление от 3 до 5 бар. Автомобиль заводится и меряется уровень давления. Если давление ниже номинального, необходимо заменить фильтры, проверить заборный фильтр в баке.

Признаки неисправности ТНВД дизельного мотора

Перед диагностикой требуется обратить внимание на «симптомы» неисправного ТНВД:

• вибрации;
• слабая тяга;
• неуверенный запуск мотора;
• нестабильная работа;
• дизельный стук;
• увеличение расхода топлива;
• появление масляной эмульсии в охлаждающей жидкости;
• снижение мощности на средних и высоких оборотах;
• серый дым;
• черный дым.

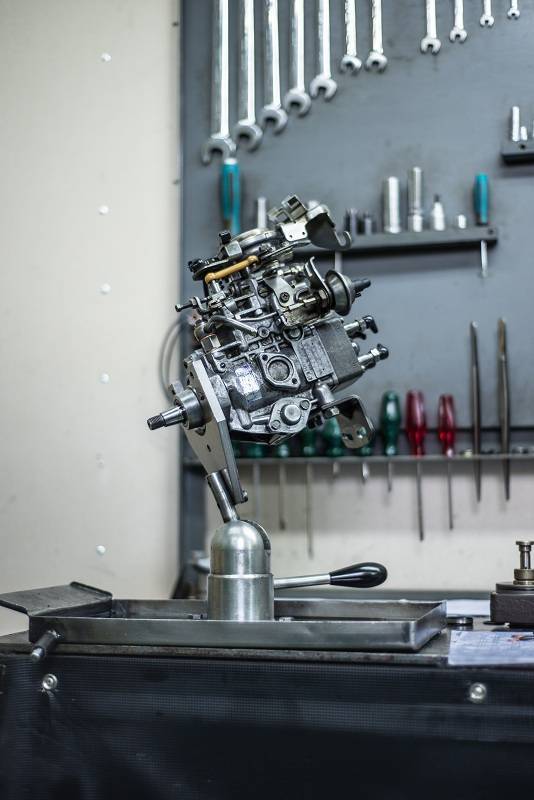

Определение неисправности производится методом подключения ТНВД к специальному стенду, позволяющему провести анализ генерируемого давления.

Данный метод неудобен тем, что насос придется вести в сервис, а услуга диагностики платная. Велика вероятность, что в топливной системе вышел из строя не ТНВД, поэтому деньги на диагностику насоса могут быть потраченными впустую

Поэтому важно знать, как проверить ТНВД на любом дизельном двигателе быстро и не снимая

ТНВД на дизельном двигателе М57.

Признаки и причины неисправности

ТНВД по устройству остается механизмом, сложно поддающимся диагностике в гаражных условиях. Выявление неисправностей происходит на специальных стендах. В большой группе факторов, подтверждающих неполадки в магистральном или другом типе ТНВД – наличие в системе посторонних сред – воды, горючего и загрязнений. На практике проблемы с насосом выявляются по повышенному расходу топлива, перегреву двигателя, падению динамики и мощности, увеличению количества дыма в выхлопных газах. На отсутствие срабатывания форсунок укажет затрудненный запуск мотора, перебои на холостом ходу и увеличение шума во время езды.

Потеря давления первого топливного насоса в топливном баке.

При диагностировании с зафиксированной ошибкой 56, Р0190 которые означают ненормальное давление топлива в системе – все проверки необходимо начинать с проверки давления первого насоса в бензобаке. Давление можно проверить как непосредственно на корпусе фильтра, так и на входе ТНВД, но правильней измерять его непосредственно на ТНВД при помощи специальных переходников. Примеры переходников и замер давления топлива на разных моторах.









  При «сваливании» низкого давления на оборотах проверяют чистоту впускной сетки первого насоса и наличие бензина в баке. Давление может теряться также из-за грязного топливного фильтра. Частота замены фильтра-25 т. км. Замену фильтра производят с особой аккуратностью. При сборке все резиновые кольца смазывают солидолом, провода питания правильно укладывают, а все пластмассовые соединения фиксируют до щелчка.



  Необходимость замены топливного фильтра определяется по записям владельца, о предыдущей замене или по наличию на выходе из топливного фильтра грязного топлива, или по цвету фильтрующего элемента фильтра, или по весу. После замены расходников (если давление не восстанавливается) проверяется механический регулятор давления первого насоса. Следующим этапом меняется топливный насос. Насос должен обеспечивать давление в системе без падений при максимальных нагрузках не менее 3,4 кг. Следующей проверкой по восстановлению давления будет замена сетки на входе ТНВД. Номер детали для заказа MD619962. На сегодняшний день сетки легко покупаются как расходные материалы и по лояльной цене. Определённая трудность возникает при демонтаже и установке сетки. Но при использовании строительного самореза, подходящего диаметра 5мм, процедура снятия легко осуществима. Главное не разорвать сетку. Части от фильтра могут попасть в регулятор давления, и тогда ремонт ТНВД неизбежен. Примеры каталожного номера фильтрика, оправка для запрессовки, саморез для снятия и пример снятия фильтрика. Для правильной установки фильтра необходима оправка или фирменный инструмент ММС.





 На некоторых моторах после сборки из топливной магистрали необходимо выгнать воздух (прокачать систему). Воздух стравливается в линии высокого давления. Можно использовать порт для контроля высокого давления или трубку подачи топлива к инжекторам

При поисках потерь давления первого насоса важно проверять все детали системы от бака до насоса поэтапно и последовательно, чтобы не нагружать клиента ненужными финансовыми тратами. Мы думали это насос, а оказалось регулятор или резинка в фильтре… Также и клиент должен быть в курсе последовательности проверок и затрат на производимые работы

Потеря давления ТНВД

Насосы высокого давления концерна ММС – пожалуй, самые надежные. Один плунжер, малый ход работы плунжера, пластинчатые клапана в линии нагнетания давления, разделяющая топливо и масло гофра, минимум резины, механический регулятор давления, возможность замены фильтриков, плюс возможность ручной корректировки давления и наконец, пониженное давление в работе – все это наголову превосходит ТНВД других производителей.

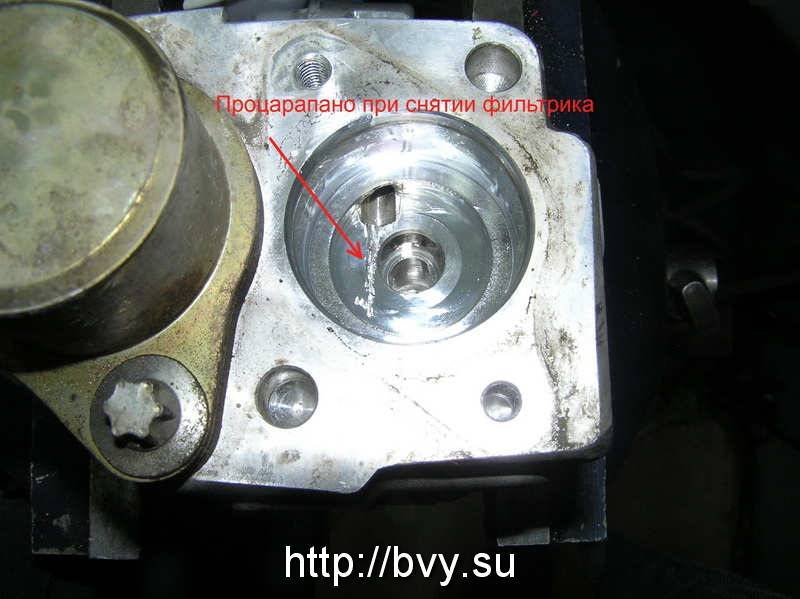

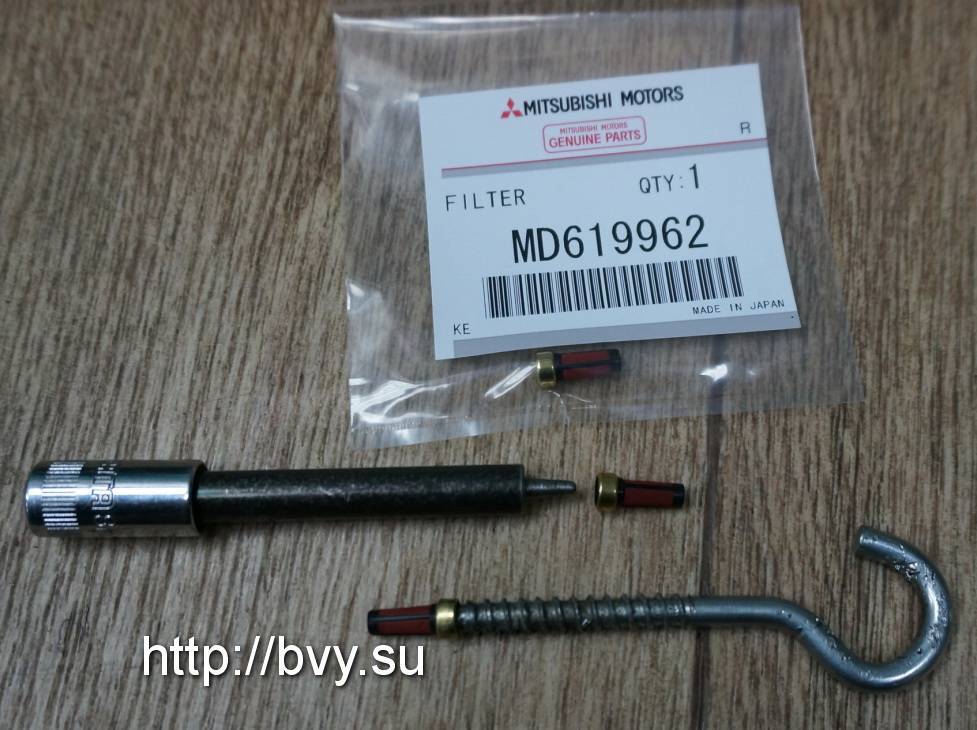

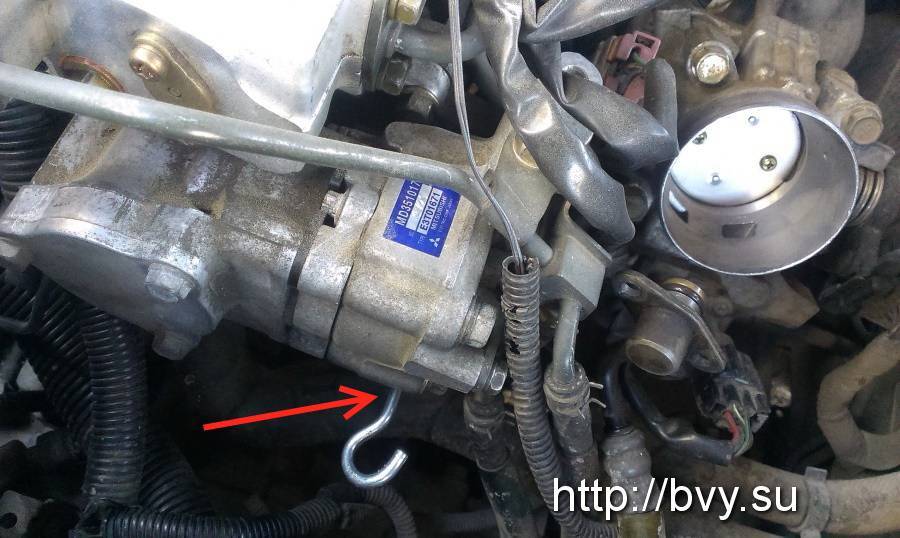

  Топливные насосы GDI, пожалуй, единственные насосы которые поддаются полноценному ремонту. Ресурс отремонтированных насосов велик. Ремонт заключается в притирке (устранении выработки) пластинчатых клапанов, устранении износа в регуляторе давления, замене фильтров, замене тарированных пружин с шариками в разделяющих клапанах или их мойка. Замене уплотнительных колец. При показаниях меняется плунжерная пара. И проведение общей чистки тела насоса в ультразвуковой ванне. Процедура ремонта широко освящена в сети. Такой ремонт необходимо осуществлять людям имеющим представление о работе насоса и механике насоса. При неправильной сборке можно легко загубить мотор (при протечках топлива в масло) или даже сжечь свой автомобиль. После ремонта ТНВД проверяется на стенде. Проверяют создаваемое давление и прокачивают насос. Примеры фото – дефектов насосов. Грязь в фильтрике, ржавчина в регуляторе, бензиновые осадки на входе ТНВД, масляный кокс на гофре.



  Еще одна неисправность – срезан привод насоса и разрушен распредвал.

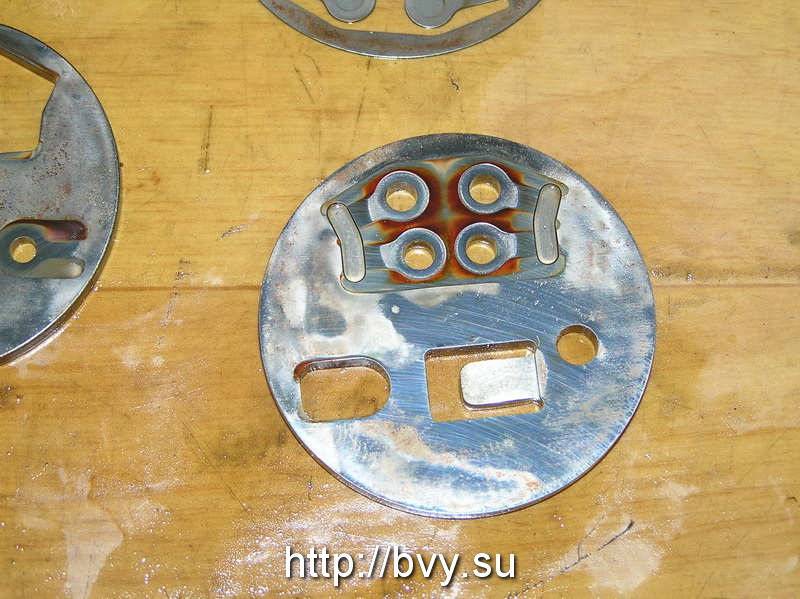

  Ржавчина в ТНВД, выработка в пластинах, замятая гофра, ржавчина на плунжере







  При ремонте ТНВД необходимо уделять особое внимание на регулятор давления топлива. От правильной работы которого зависит стабильность накачанного давления

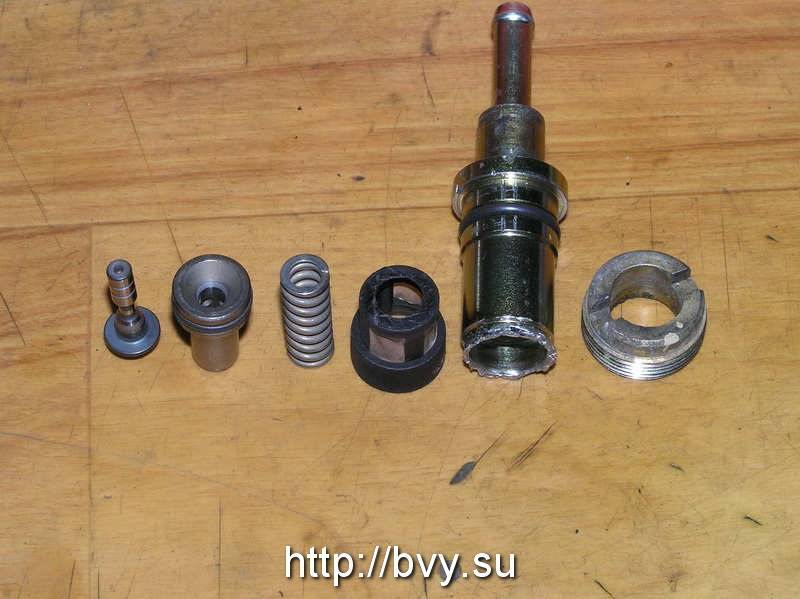

Регулятор давления- это прецизионная пара. При ремонте пара притерается абразивным составом. Еще примеры. Забитая сетка регулятора давления ТНВД двигателя 4G15GDI, отремонтированный регулятор давления двигателя 4G93(4)GDI в разборе.





Причины неисправностей

Неисправности ТНВД могут быть вызваны следующими причинами.

Плунжерные пары. Загрязнение или износ этих пар, наиболее частая причина неисправностей. Причина простая – некачественное топливо и грязь. Износ происходит по причине попадания мусора или воды в эти пары, изношенные детали уже не справляются с поставленной задачей.

Попадание воды. Некачественное топливо зачастую содержит воду, которая рано или поздно попадет в насос. Это повышает износ деталей и вызывает коррозию. Перебои в работе тоже обусловлены водой, которая подается вместо горючего или с горючим пополам.

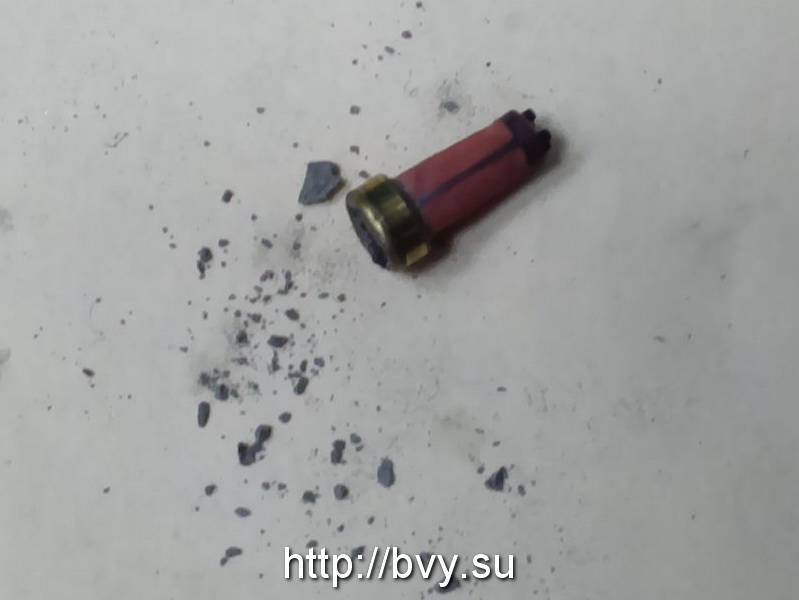

Забитый фильтр топлива. Приводит к загрязнению и износу плунжерных пар, снижает подачу топлива, что вызывает перебои в работе мотора. Детали насоса, для которых топливо является смазкой, идут в разнос от ее недостатка.

Нарушенное распределение топлива. В цилиндры подается разное его количество, вызывается дисбаланс в работе мотора и дымление. Причина — забитые форсунки или изношенные пары.

Брак деталей. Редкий случай, когда трескается корпус ТНВД, разрушаются подшипники или заедает плунжеры. Этим грешат дешевые насосы. Сильный износ деталей вызывается так же нарушением условий эксплуатации и старением, так как нет ничего вечного.

Нарушение охлаждения. По причине плохого охлаждения насос перегревается, что быстро выводит из строя детали и может вызвать заклинивание их. Охлаждается он соляркой, которую прокачивает, поэтому возможно забит топливный фильтр или перетянут приводной ремень.

Разгерметизация. Разгерметизация насоса выдаст себя струйками и потеками топлива, которое при этом произойдет неизбежно. Ищите пробитые прокладки, трещины и прочие поломки.

Нарушение впрыска.  Сбой регулировки или работы клапана, управляющего впрыском. Мотор работает с перебоями, дымит. Нужно проверять клапан (если он есть), регулировать впрыск и заодно проверить форсунки, они тоже могут быть причиной такого сбоя.

Сломалась пружина плунжера. Возвратные пружины плунжеров ломаются, при этом он полностью не возвращается на место (его ход сокращается), от этого подача топлива происходит в уменьшенном объеме. Происходит троение мотора, гуляющие обороты, вибрации.

Рейка насоса неисправна. Нарушение подвижности этой рейки сбивает подачу топлива в мотор. Если она застряла в положении выключенного мотора, то мотор не заводится. Если застревание произошло на максимальных оборотах – мотор идет в разнос, вынужденный работать на пределе возможностей.

Замерзание. В морозы наблюдается замерзание деталей насоса и выпадения парафина в солярке, забивающего топливные фильтры и магистрали. Во избежание таких неприятностей, рекомендуется использовать зимнее или арктическое ДТ (в зависимости от морозов) и применять присадки от замерзания и для разморозки, до того, как морозы наступят.

Когда необходима регулировка ТНВД дизельного двигателя

Как мы уже говорили, топливный насос высокого давления является важной составляющей, которая отвечает за подачу топлива в цилиндры дизельного двигателя. Если сбились углы впрыска, то мотор начинает дымить

Это достаточно опасное явление, поскольку солярка сгорает не полностью, и продукты сгорания попадают в масляные каналы, забивая их, и оседают на деталях, образуя налет. Как следствие, при неправильной регулировке ТНВД двигателя возрастает расход топлива и уменьшается компрессия.

Гораздо большую опасность представляют детонационные вибрации двигателя. Этот сбой регулировки ТНВД дизельного двигателя можно распознать по характерным звукам, напоминающим металлический стук. Биение деталей разрушает мотор, что может вылиться в простой машины и долговременный и затратный ремонт. Чтобы этого избежать, сразу же выполните регулировку ТНВД своими руками. Продолжать эксплуатировать машину (будь то КамАЗ, МТЗ или другая спецтехника), игнорируя стук, очень опасно.

Важную роль в исправности системы подачи дизельного топлива играет плановая проверка ТНВД. Ее выполняют согласно рекомендациям производителя. Например, проверку регулировки ТНВД на МТЗ своими руками советуют проводить каждые 960 моточасов. Аналогичные интервалы проверки рекомендуются и производителями двигателей ЯМЗ 236, 238, 238Д. Уточнить, с какой периодичностью нужна регулировка ТНВД дизельного мотора, можно в руководстве по эксплуатации конкретной модели спецтехники.

При плановом обслуживании проверяются следующие моменты:

• степень износа деталей плунжерных пар;
• плотность прилегания нагнетательного клапана секции в топливопроводе, который идет к распылителю;
• следы подтекания топлива (сопровождаются черным дымом и повышенным расходом дизеля);
• падение уровня в заполненной соляркой соединительной полости штуцера при переходе плунжера от подачи топлива к всасыванию в подплунжерную полость;
• износ клапанов подкачивающего насоса;
• подсос воздуха в топливную систему в случае нарушения ее целостности и герметичности.

Провести регулировку ТНВД на двигателе CD 17, Мерседес 601, Д-240, Д-260 (Моторпал) и других нужно в следующих ситуациях:

• Если при плановом осмотре выявились какие-либо проблемы, перечисленные выше.
• После замены газораспределительного ремня.
• Если топливный насос высокого давления снимался для каких-либо работ.
• Если проводились любые работы по ремонту или замене деталей, которые повлияли на углы впрыска.

Как установить ТНВД на дизель

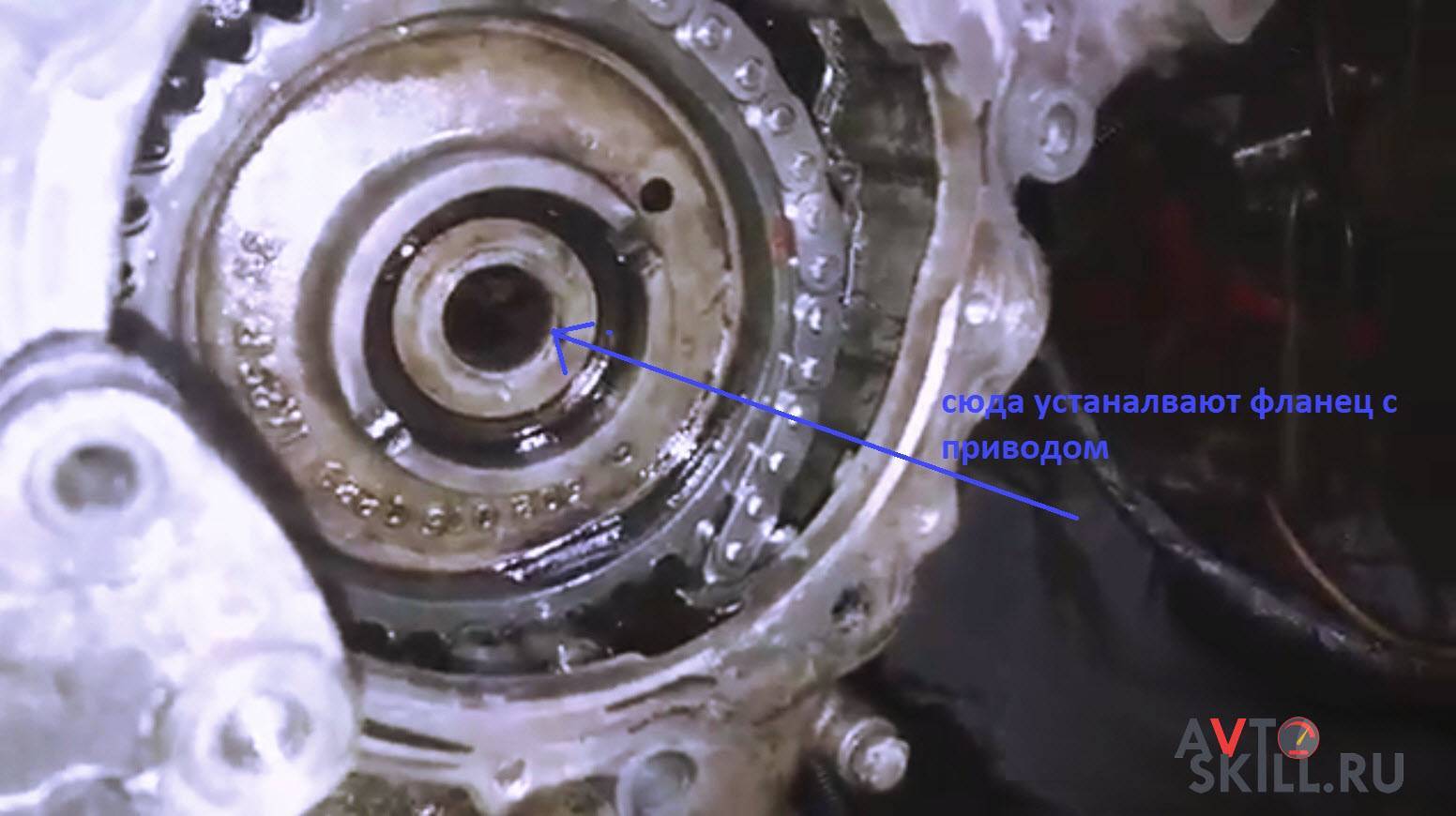

На машинах с дизелем сначала устанавливается промежуточный фланец с приводом. При этом часть с пазами ставят в регулировочный механизм насоса. Регулировочный болт будет находиться внутри паза.

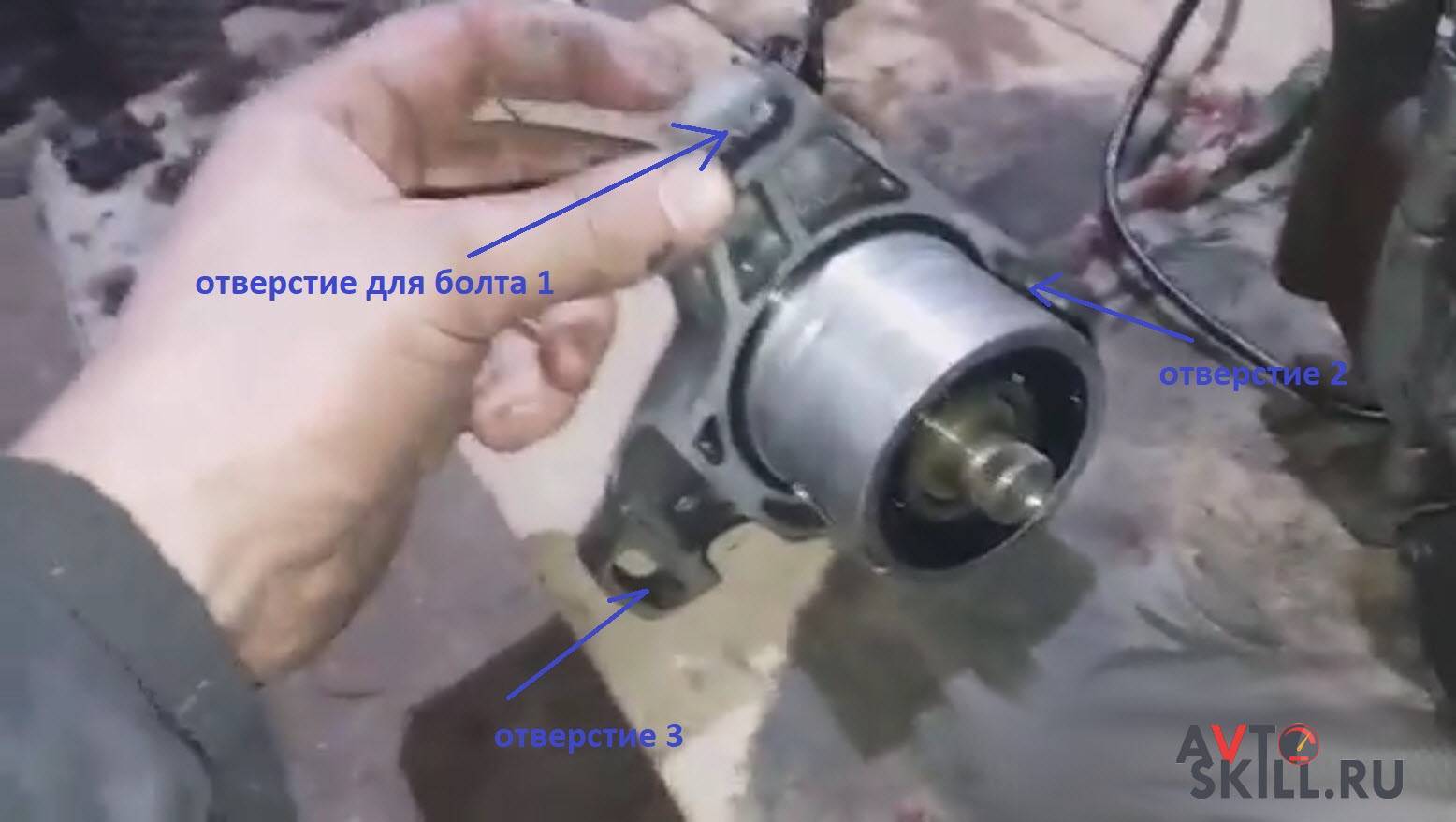

Дальше нужно зажать фланец в нейтральном положении на три болта. То есть, болты нужно прикручивать по центру.

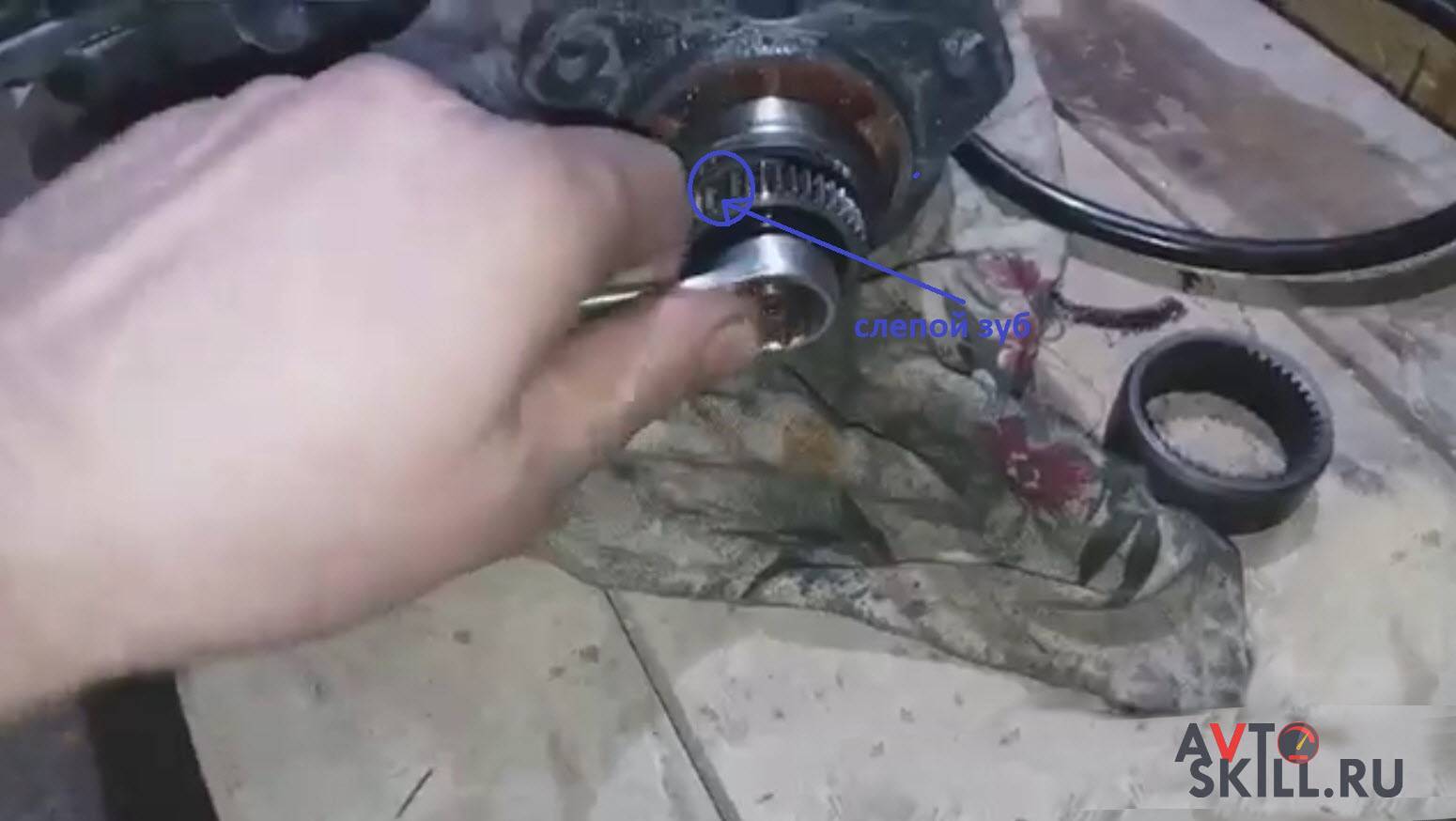

Насос промывают и ставят по меткам, меняя положение слепого зуба. Придется отрегулировать механизм, чтобы плунжер стоял в нейтральном положении.

Если индикатор отсутствует, двигатель нужно прокручивать вручную на 15 градусов до верхней мертвой точки на первом цилиндре. Два кулачка распредвала должны оказаться направлены вверх. Они будут немного не доходить до ВВТ, на шкиве будет 15 градусов до ОТ. То есть, первый поршень на первом цилиндре начинает сжатие, и в этом момент происходит впрыск. Если шкалы с градусами нет, придется повернуть коленвал на глаз и поставить метку.

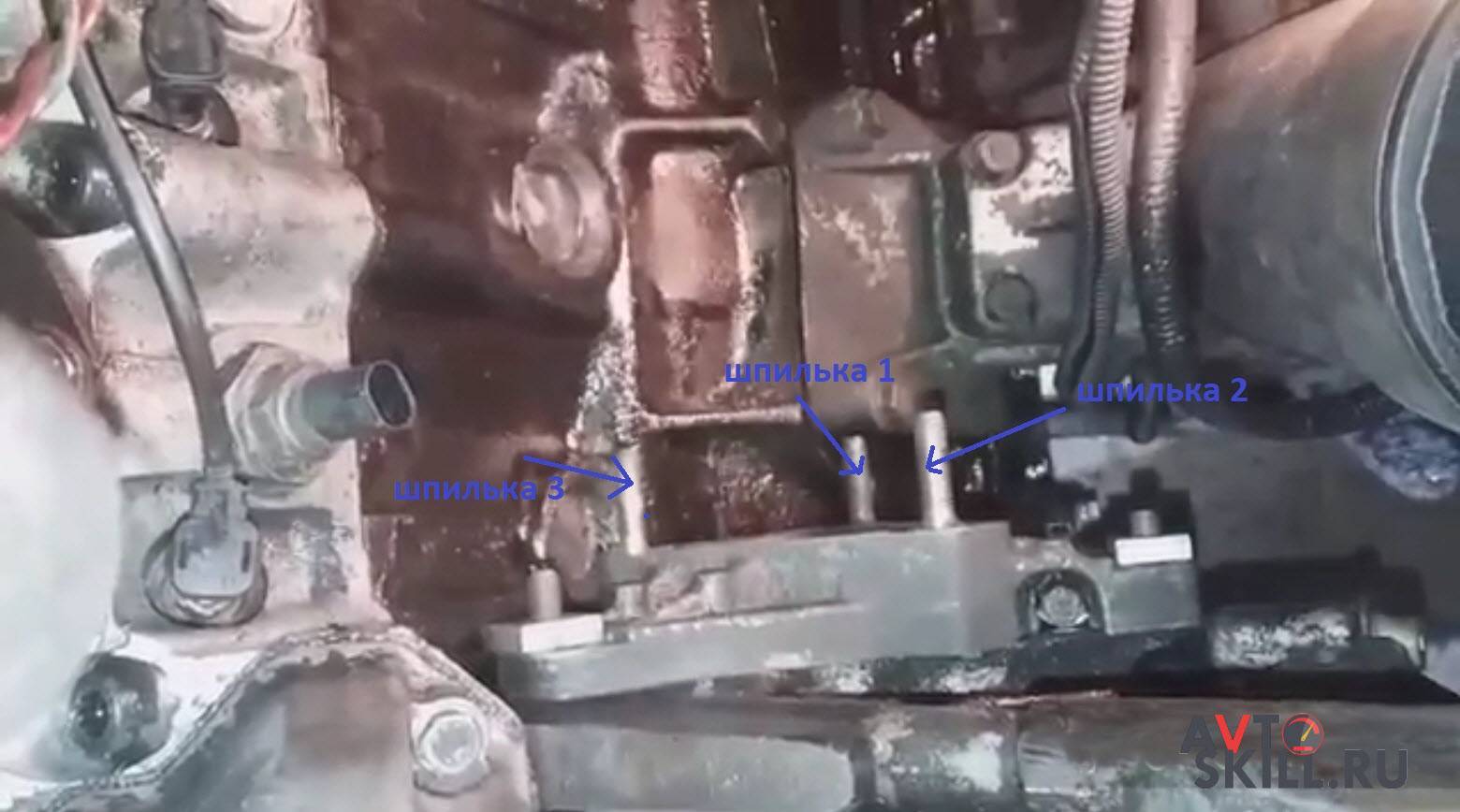

Далее крепят три шпильки, на которых будет держаться насос.

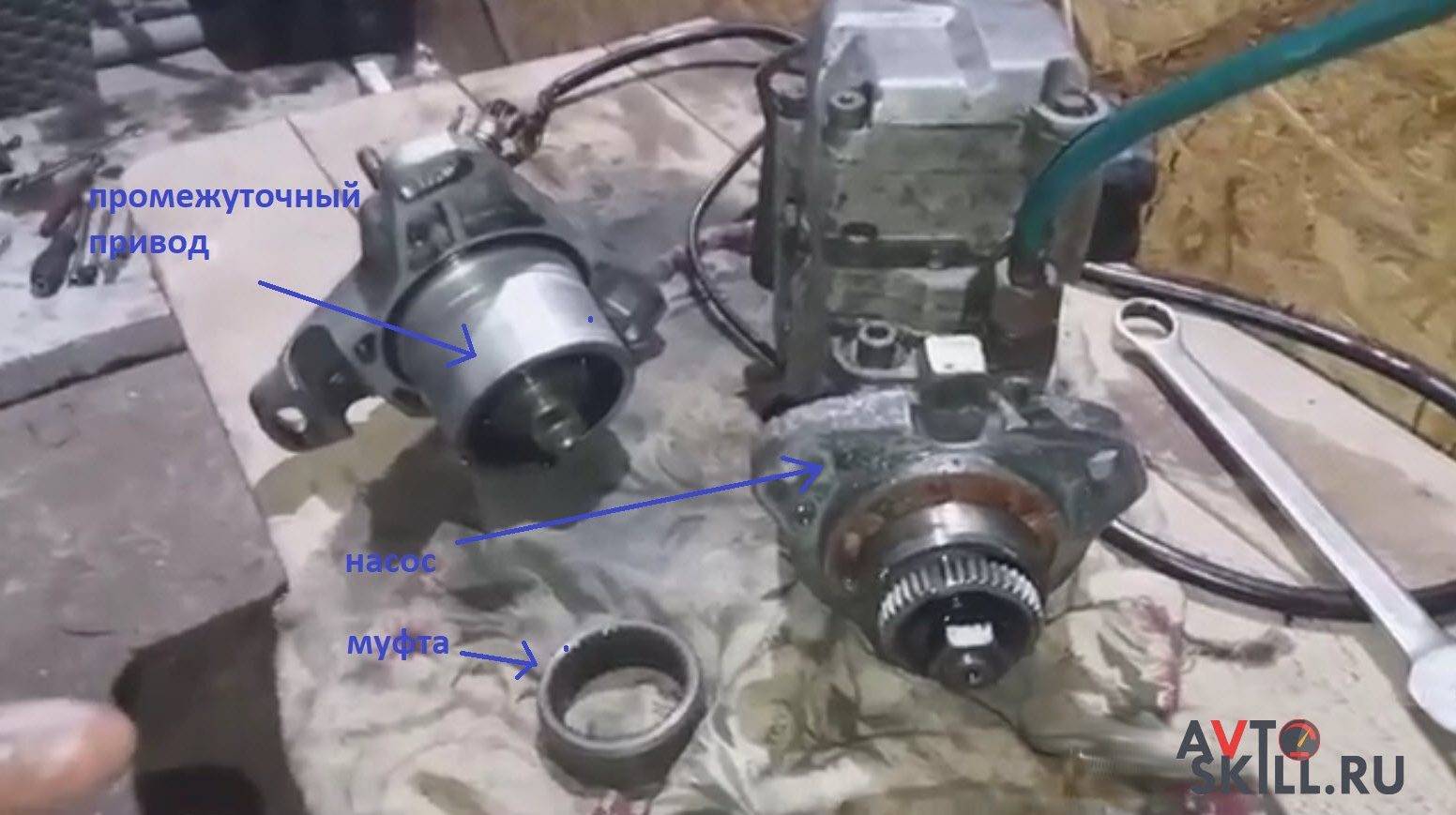

К промежуточному приводу крепится через муфту вторая часть — сам насос.

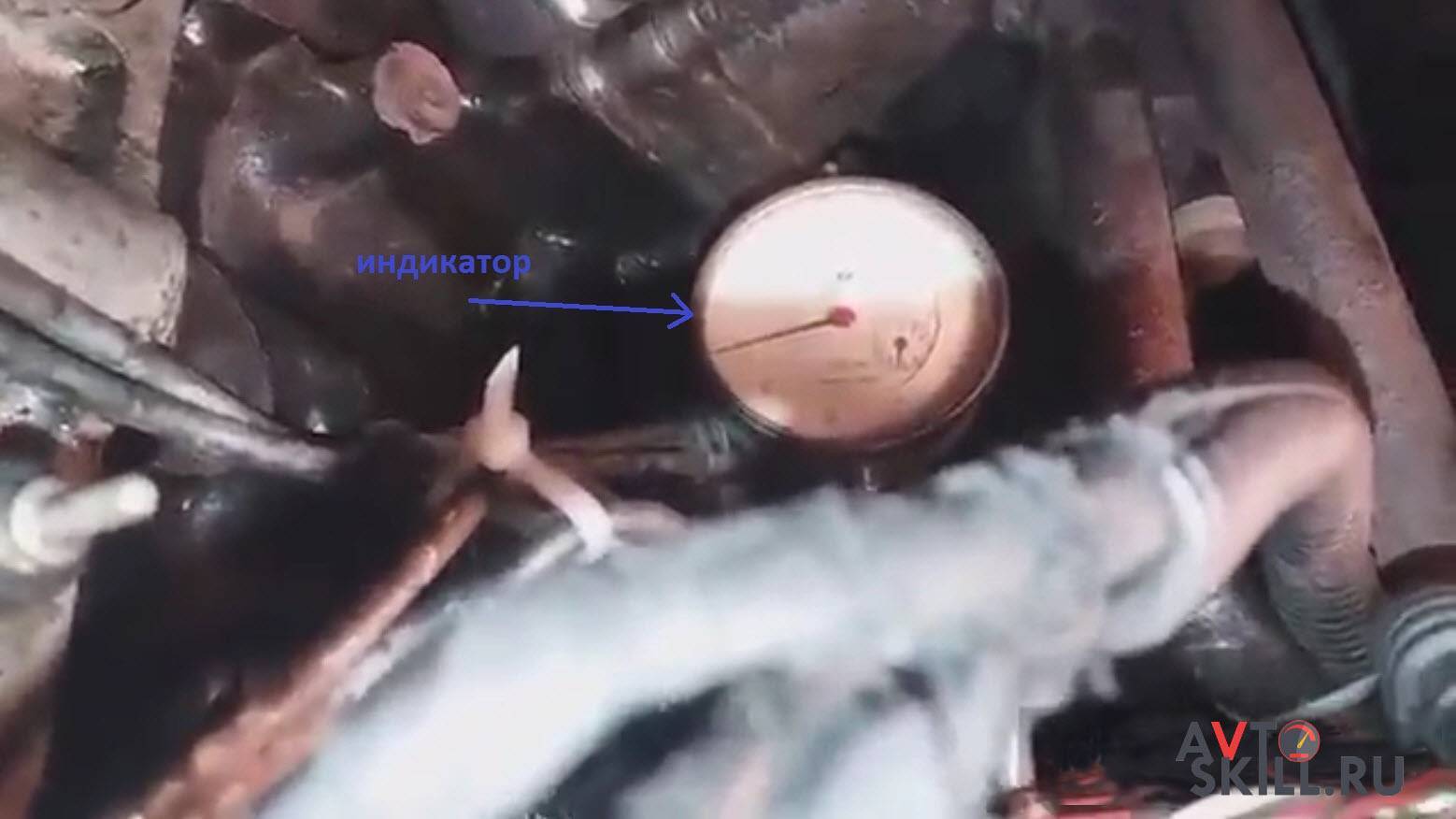

К ТНВД подключают индикатор, нужно, чтобы при прокручивании двигателя на ОТ стрелка прибора пошла от отметки 0 — нижней точки плунжера до 0,90.

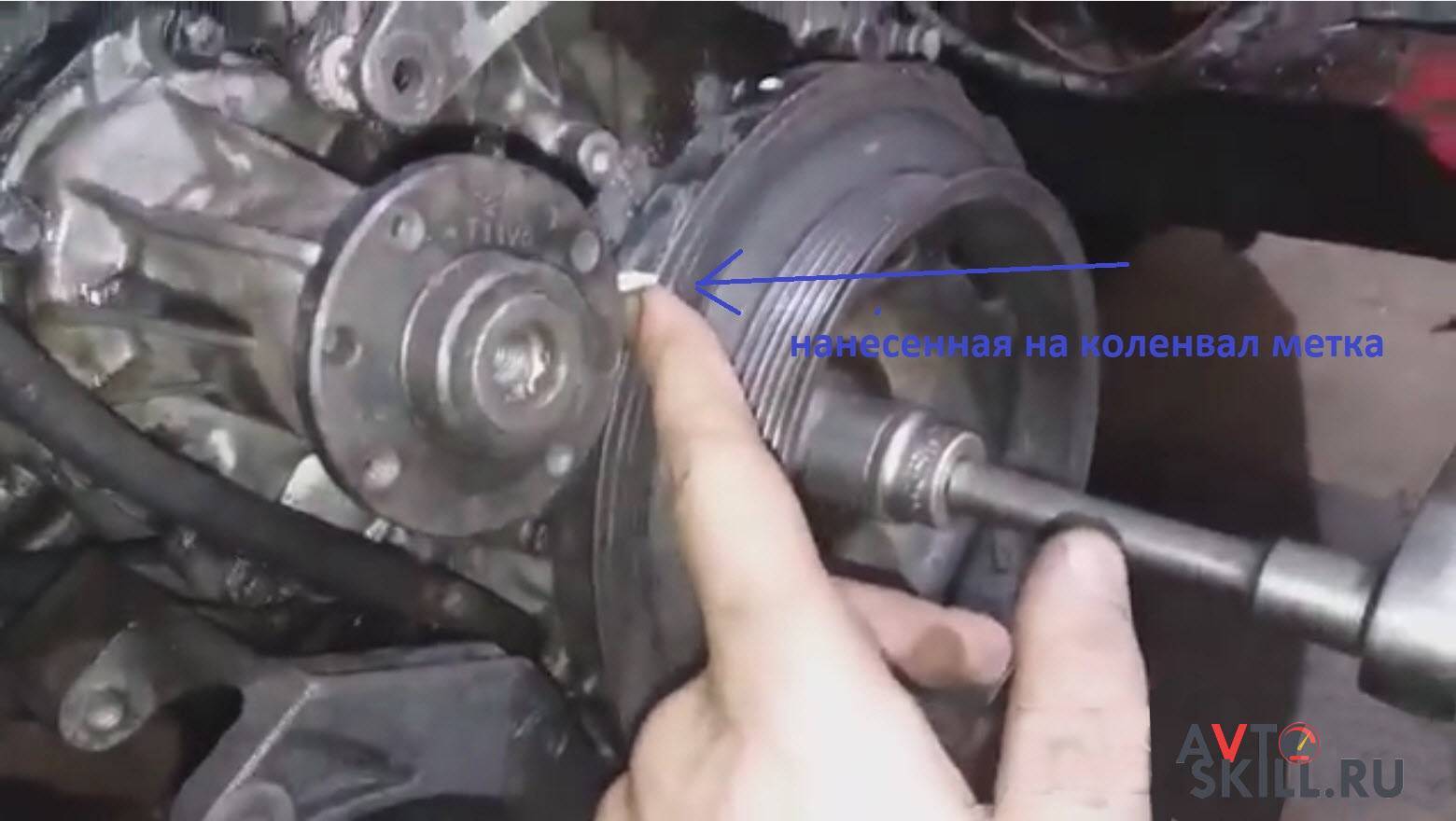

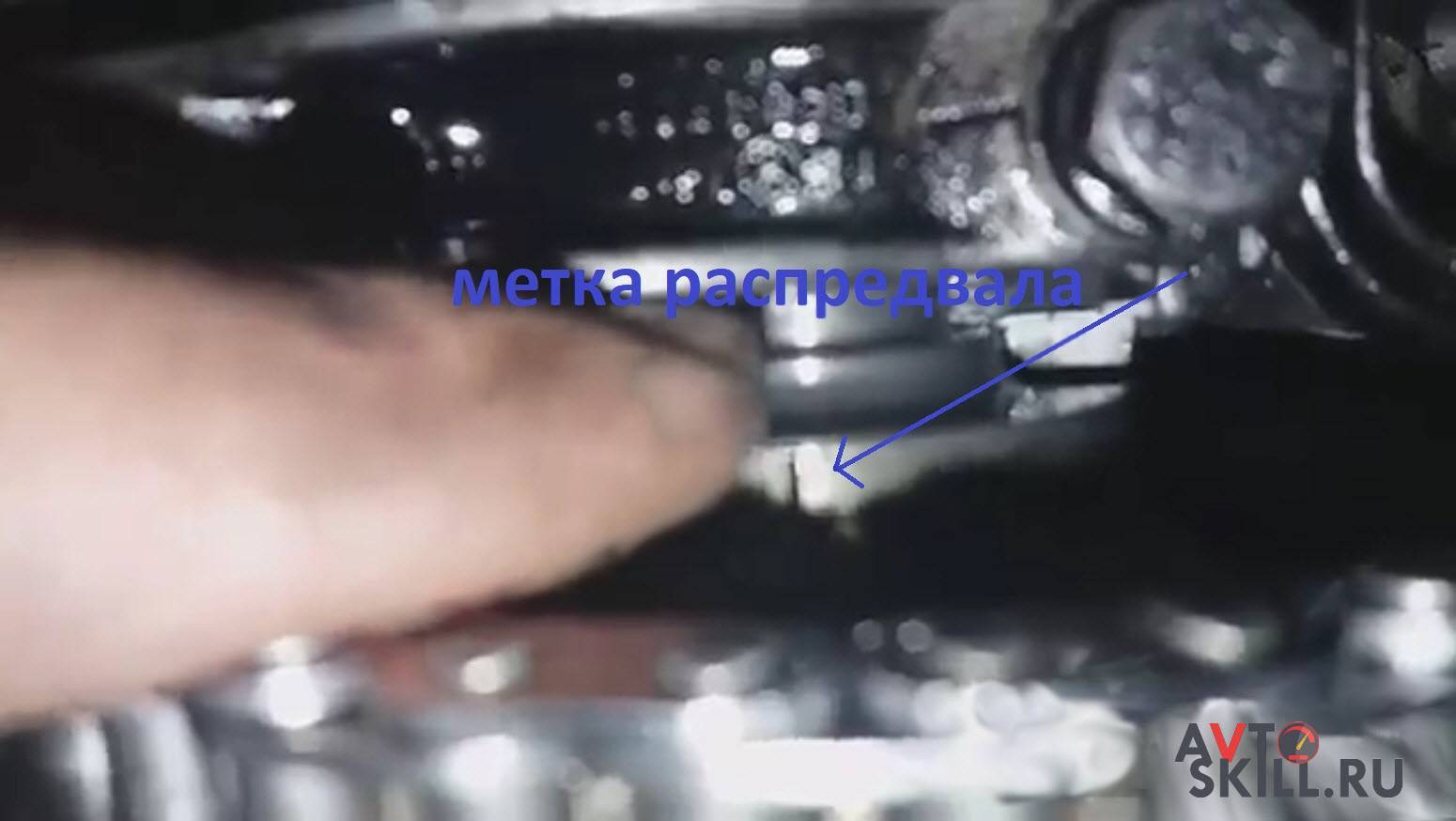

Проверить правильность измерений можно по меткам. Распредвал и коленвал окажутся в мертвой точке, а насос будет отрегулирован точно.

В конце к насосу подключают все трубки, подачу, обратку. Также необходимо прикрепить обводной и натяжной ролики, чтобы поставить по меткам ремень ГРМ.

Разные виды электрических насосов и их особенности

Конструкционно электрический ТН может быть:

• центробежным;
• шестеренным;
• роликовым.

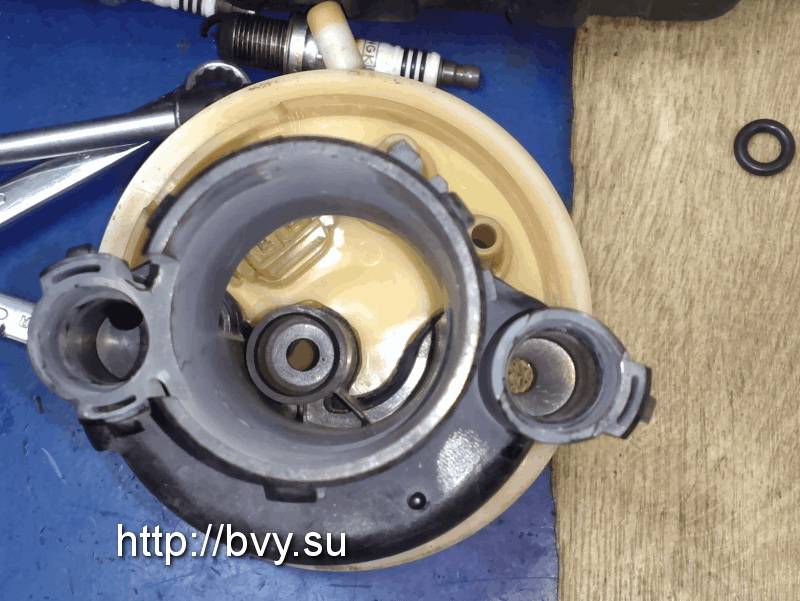

Непосредственно в бак для топлива обычно монтируется центробежный электрический агрегат. Реле топливного насоса данного типа активируется по «приказу», который посылает блок управления дизельного или бензинового двигателя, и электрический насос начинает работать. Отметим, что в конструкции описываемого устройства имеется предохранительный спецклапан, который поддерживает в достаточно узких интервалах давление горючего.

Ремонт такому ТН нужен очень редко. Замены обычно требует крыльчатка – рабочее приспособление, оснащенное большим количеством лопаток. Вращается данный компонент в камере с нагнетательным и всасывающим каналом. Повышение давления дизельного (карбюраторного) двигателя при этом образуется при воздействии указанных лопаток на завихрения горючего.

В роликовом ТН всасывание горючего и его нагнетание достигается путем вращения ротора, в котором происходит передвижение роликов. Аналогично работает и шестеренный насос дизельного авто (бензинового). Только в нем внутренние шестерни вращаются вокруг статора. Роликовый и шестеренный электрический ТН можно смонтировать только в топливопроводе.

Регулировка ТНВД на двигателе

ТНВД синхронизируется с двигателем с помощью установочных меток для начала впрыска (закрывания канала). Эти метки находятся на двигателе и на ТНВД.

Обычно такт сжатия двигателя используется в качестве основы (точки отсчета для регулировок момента впрыска, хотя для конкретной модели двигателя могут использоваться и другие возможности)

В связи с этим важно, чтобы учитывались инструкции завода-изготовителя. В большинстве случаев установочная метка для закрывания канала находится на маховике двигателя, на шкиве клинового ремня или на гасителе колебаний

Имеется несколько возможностей для регулировки ТНВД и установки правильного значения начала впрыска (закрывания канала).

1. ТНВД поставляется с завода в таком виде, когда его кулачковый вал заблокирован в заданном положении. После у становки ТНВД на двигатель и укрепления его болтами, когда коленчатый вал находится в соответствующем положении, кулачковый вал ТНВД отпускается. Этот хорошо проверенный метод недорог и приобретает все большую и большую популярность.
2. ТНВД снабжается индикатором закрывания канала на конце регулятора, который должен быть совмещен с установочными метками, когда ТНВД устанавливается на двигатель.
3. На устройстве (муфте) опережения момента впрыска имеется метка закрывания отверстия, которая должна быть совмещена с меткой на корпусе ТНВД. Этот метод является не таким точным, как два описанных раньше.
4. После того, как ТНВД установлен на двигателе, используется метод перетока высокого давления на одном из выходных отверстий насоса, чтобы определить точку (момент) закрывания канала (т.е. когда плунжер перекрывает выходной топливный канал). Этот «мокрый» метод также активно заменяется методом 1 и 2, описанным раньше.
