Тормозная система автомобиля, устройство, принцип работы

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборке колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза.

После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.

Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находиться с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

  • правое заднее колесо;
  • левое переднее колесо;
  • левое заднее колесо;
  • правое переднее колесо.

В любом случае заканчивать прокачку следует передним правым колесом.

В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.

Классификация тормозных систем автомобиля

Тормозная система автомобиля состоит из нескольких видов механизмов, каждый из которых выполняет определенные функции.

Одни из них взаимосвязаны между собой, другие могут выполнять несколько функций одновременно.

Но в целом, тормозная система включает в себя такие их виды:

  • Рабочий механизм;
  • Стояночный;
  • Запасной;
  • Вспомогательные.

Рабочий тормоз является основным.

Именно при помощи него осуществляется замедление движения вплоть до полной остановки во время движения.

Управляется он за счет педали, установленной в салоне. Нажимая на нее ногой с разным усилием, водитель регулирует скорость замедления автомобиля.

Для исключения повышения оборотов силовой установки с одновременным замедлением, управление педалями акселератора и тормоза осуществляется одной ногой — правой. То есть, водитель либо управляет мотором, либо тормозами.

Стояночный тормоз.

Предназначен для обездвиживания автомобиля во время стоянки и предотвращения самовольного его передвижения.

Организована работа этого типа тормозов так, что при стоянке водитель блокирует вращение колес.

Для этого также можно задействовать трансмиссию автомобиля (включенная передача не дает свободно вращаться колесам), но при постановке машины под уклоном трансмиссия не всегда может удержать автомобиль.

Используя же трансмиссию в паре со стояночным тормозом, можно достаточно эффективно обездвижить автомобиль, особенно если ручник послаблен и «не держит» автомобиль.

Дополнительно ручной тормоз является вспомогательным средством при начале движения на подъем.

Поскольку водитель не может одновременно управлять двумя педалями – газом и тормозом, то высока вероятность, что при попытке тронуться с места на подъем автомобиль откатиться назад.

В случае же использования ручника, машину можно удерживать, пока двигатель не сможет сдвинуть авто с места, а после тормоз отпустить, тем самым исключив вероятность отката назад.

Сейчасчитают Система полного привода S-AWC на Outlander – маркетинговый ход или супер-управление всеми колесами

3.9k

Водительское удостоверение на велосипед и электросамокат. Будут ли они введены в 2021 году?

3.6k

Запасной тормоз.

Реализуется далеко не на всех автомобилях. Предназначен он для обеспечения торможения автомобиля в случае отказа рабочего механизма.

Может быть реализован как отдельная автономная система, воздействующая на тормозные механизмы колес, или же запасной тормоз может быть частью контура рабочей системы.

Зачастую этот тип на легковые авто не устанавливается, а его роль выполняется стояночный тормоз.

Вспомогательные механизмы.

Встречаются на грузовых автомобилях и позволяют разгрузить рабочий тормоз при движении на затяжных спусках.

Также к вспомогательным механизмам относятся контуры системы, отвечающие за срабатывание тормозных механизмов прицепов.

Разновидности

Тормоза на авто применяться начали сразу с момента появления машин. Первые системы были примитивными и простыми, но со своей задачей справлялись, поскольку и скорость движения автотранспорта была невысокой. По мере усовершенствования авто дорабатывались и тормоза. Также были разработаны различные виды тормозных систем со своими конструктивными отличиями и особенностями.

В целом, все виды тормозных систем, используемых на транспорте можно разделить по категориям:

  1. Назначение
  2. Тип привода
  3. Устройство рабочих механизмов

Поскольку эта система должна осуществлять ряд функций, то в конструкции авто применяется несколько видов тормозов, и у каждого из них свое назначение.

Виды по назначению

На легковых машинах применяется два вида тормозов – рабочий и стояночный. Дополнительно же на автотранспорте могут применяться еще резервный и горный тормоза.

Рабочим осуществляется замедление машины вплоть до полного прекращения движения. Особенность их работы заключается в том, что скорость замедления зависит от силы нажатия на тормозную педаль.

Стояночный тормоз, как понятно из названия, предназначен для обездвиживания авто на стоянке. Благодаря ему колеса блокируются, и машина не сможет самовольно откатиться.

Резервный тормоз, еще называют аварийным. Нужен он для обеспечения остановки авто при поломке рабочей системы. На легковых моделях обычно резервного тормоза как отдельно стоящей системы нет, а его функцию выполняет стояночный тормоз.


Горный тормоз применяется на грузовиках. Суть его заключается в принудительном сбросе оборотов двигателя при движении с горы, что позволяет замедлить авто без использования рабочего тормоза, чтобы исключить перегрев и отказ рабочих механизмов.

Типы привода

Существующие виды тормозных систем различаются и по типу привода. В задачу привода входит передача усилия рабочие механизмы или выполнение определенных действий с их составными частями.

Их можно разделить на:

  1. Механический
  2. Гидравлический
  3. Пневматический
  4. Комбинированный

В механическом типе водитель воздействует на рабочие узлы посредством систем тяг, тросов и рычагов. Для рабочих тормозов этот тип привода обычно не используется, зато он нередко применяется на стояночном тормозе.

Гидравлический – самый распространенный на легковушках привод. Построен он на физическом свойстве жидкости — несжимаемости. Это позволяет использовать жидкость для передачи усилия на рабочие механизмы.


Устройство простейшей системы тормозов

Пневматический привод применяется на грузовиках. Здесь основным рабочим телом выступает сжатый воздух, нагнетаемый компрессором. Водитель же нажимая на педаль, открывает каналы, по которым воздух подается в специальные камеры связанные с рабочими механизмами.

Комбинированные приводы обычно используются на спецтехнике. Такой привод может включать в себя конструктивные элементы перечисленных типов приводов. К примеру, он может быть гидромеханическим, электромеханическим и т. д.

Разновидности рабочих механизмов

Рабочие механизмы воздействуют на колеса, обеспечивая замедление их вращения. То есть, это основные элементы тормозной системы. Они могут быть ленточными, дисковыми и барабанными. Первый тип практически не используется и его можно встретить только на спецтехнике. Суть работы его сводится к тому, что на оси, которая передает вращение на колесо, сделан барабан, с одетой на нем лентой. При торможении водитель воздействует на ленту, натягивая ее, и за счет трения скорость вращения барабана замедляется.

Дисковые механизмы – одни из самых распространенных на легковых машинах. Здесь основным рабочим элементом выступает диск, жестко посаженный на колесную ступицу. Привод системы связан с суппортом, установленном на тормозном диске. В нем установлены фрикционные колодки. При торможении посредством суппорта осуществляется прижим колодок к диску, и трение между ними замедляет вращение ступицы.

В барабанных тормозах вместо диска используется барабан, посаженный на ступицу. Внутри него на неподвижной части ступицы размещены две колодки в виде полумесяцев. При торможении привод обеспечивает разжатие колодок, в результате они прижимаются к барабану и замедляют его вращение.

Диагностика тормозной системы

Для диагностирования общей эффективности тормозной системы зачастую применяются специальные стенды.

Наибольшее распространение получили барабанные стенды, позволяющие определить усилие, создаваемое тормозной системой на каждом колесе и время срабатывания системы.

Затем исходя из показаний, производится обслуживание и ремонт.

Народные методы диагностики тормозов.

Одним из таких методов является замер тормозного пути. Именно этот метод положен в основу площадочного стенда.

Суть метода сводиться к движению авто с определенной скоростью по ровной площадке с последующим экстренным торможением.

После этого замеряется тормозной путь и на основе замеров и сравнения их с номинальным значением, указанным в тех. документации к авто, определяется эффективность тормозов.

К примеру, на ВАЗ 2109 в полностью загруженном состоянии тормозной путь на сухой ровной поверхности при скорости 80 км/ч должен составлять примерно 38 м.

Значение меньше или таковое указывает на отличную работу тормозов, большее значение сигнализирует о проблемах в работе.

Недостатком этого метода является невозможность определения эффективности работы тормозов на каждом колесе и время срабатывания привода.

Также на показания в значительной мере влияют дорожные условия при проведении диагностики (мокрая поверхность дороги или сухая и т.д.).

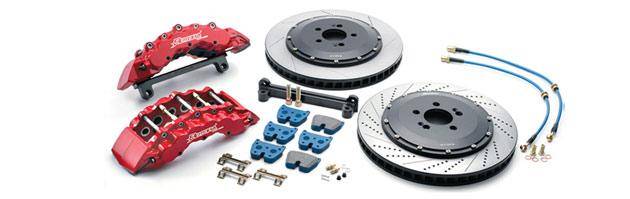

Устройство дисковых тормозов

  • Ручка – управляющий механизм на руле, приводящий в действие исполнительный механизм.
  • Ротор – тормозной диск.
  • Адаптер – монтажная скоба для закрепления калипера на раме велосипеда.
  • Калипер – суппорт, который является исполнительным механизмом. Он выполняет полезную работу, а именно, торможение колеса. Называют его калипером по аналогии с английским названием caliper – суппорт, штангенциркуль.
  • Колодки – пластины, которые стопорят ротора благодаря абразивности своей поверхности.
  • Тормозная линия – звено, передающее механическое воздействие от ручки до исполнительного механизма тормозов.

Почему тугая педаль тормоза на ВАЗ 2110

Классификация тормозных систем

Современные автомобили оснащены следующими видами тормозных систем:

● рабочей системой;

● стояночной;

● вспомогательной системой ;

Рекомендуем: Чем отличаются иридиевые и платиновые свечи зажигания?

● запасной.

Рабочая тормозная система

Рабочая тормозная система является основной и, соответственно, наиболее эффективной. Служит для снижения скорости и остановки. Приводится в действие при нажатии водителем правой ногой на педаль тормоза, далее приводится механизм сжатия (тормоза дискового типа) или разжатия (тормоза барабнного типа) тормозных колодок тормозных механизмов всех колес одновременно.

Стояночный тормоз

Стояночная тормозная система служит для обеспечения неподвижного состояния автомобиля при длительной стоянке. Многие водители фиксируют машину, включив первую или заднюю передачу. Правда на крутом склоне этой меры может не хватить.

Стояночный тормоз также используют для трогания с места на участке дороги с уклоном. В этом случае правая нога находится на педали газа, а левая на педали сцепления. Плавно отпуская ручник, включают сцепление и одновременно прибавляют газ, это исключает скатывание под уклон.

Запасная тормозная система

Запасную тормозную систему разработали для подстраховки основной рабочей, на случай отказа. Она может быть выполнена как автономное устройство, но чаще всего выполняется как один из контуров основной системы.

Вспомогательная система

Вспомогательной тормозной системой в основном оснащают большегрузные автомобили, такие как КамАЗ, МАЗ, и естественно все грузовики иностранного производства. Вспомогательные системы снижают нагрузку с основной при длительном торможении, например, в горной и холмистой местности.

К примеру так называемый, горный тормоз. Торможение происходит двигателем, при движении автомобиля на передаче. Принцип его заключается в том, что кратковременно, специальными заслонками перекрываются впускные и выпускные патрубки, а так же прекращается топливо для работы двигателя. В цилиндрах создается вакуум и двигатель начинает затруднять движение автомобиля, тем самым его замедляя.

Виды тормозных приводов

Выше говорилось, что автомобильные тормозные приводы подразделяются:

  • механическими;
  • гидравлическими;
  • пневматическими;
  • гибридными.

Поговорим о каждой из разновидностей более детально.

Механический

Не предусматривает дополнительного усиления нажатия педали. Последняя связана с тросом, который идет к колодкам передних колес и уравнителю, с которого тянется к задним. При нажатии трос приводится в движение и задействует колодки, которые прижимаются к дискам.

В настоящее время подобная схема используется для организации стояночных систем.

Главные достоинства такого привода – простота и очень высокая надежность. А главный недостаток – необходимость прикладывать значительное усилие для остановки транспортного средства.

Гидравлический

Наиболее распространенное конструктивное решение в современных легковых автомобилях. Более подробно его устройство и принцип работы описаны выше. Чаще всего используется в качестве рабочей системы, так как относительно прост, надежен и обеспечивает хорошее усиление усилия, которое водитель прилагает водитель для нажатия на педаль.

Главный плюс привода – простота и хорошее усиление нажатия. К минусам можно отнести более сложное устройство по сравнению с механическим.

Пневматический

В данном случае усиление нажатия на педаль происходит за счет воздействия сжатого воздуха. Он хранится в специальной емкости, именуемой ресивером. Туда воздух нагнетается с помощью компрессора, который работает за счет оборотов двигателя.

Педаль связана с клапаном, который расположен между контуром системы и ресивером. При нажатии на нее клапан открывается и воздух под давлением поступает на главный, а затем на колесные цилиндры, которые приводят в движение колодки.

Главные достоинства приводов подобного типа – фактическая неисчерпаемость ресурсов. Ведь в них не нужно время от времени менять тормозную жидкость. Недостатков 2:

  • более долгое по сравнению с другими типами срабатывание;
  • отъем части энергия двигателя для работы компрессора.

Комбинированный

Также существуют комбинированные, или гибридные, приводы. Чаще всего можно встретить пневмогидравлические. В них, как и в гидравлике, усилие с педали на колодки передает тормозная жидкость. Однако давление в данном случае обеспечивает не диафрагма, а компрессор, в который нагнетается сжатый воздух за счет оборотов двигателя. Подобный тип привода объединяет свойства двух разновидностей.

В дорогих моделях автомобилей часто объединяют гидравлический и электрический привод. Схема работы похожа на пневмогидравлику, только давление жидкости усиливается не путем использования не компрессора, а за счет электрической аппаратуры.

Возможные неисправности тормозной системы автомобиля

Признаками неисправности могут служить следующие «симптомы»:

  • когда машина тормознула, раздается резкий свист или скрежет;
  • торможение неэффективно и транспортное средство проделывает слишком большой тормозной путь;
  • у педали существенно увеличился ход;
  • педаль опустилась;
  • на панели индикаторы постоянно показывают низкий уровень жидкости в гидравлике (даже после обслуживания и дозаправки);
  • сильная вибрация педали.

Причин подобных проявлений может быть несколько. Вот наиболее распространенные.

  • Утечка. Приводит к таким «симптомам», как постоянный низкий уровень жидкости или увеличение тормозного пути. Вызывается повышенным износом или механическими повреждениями деталей (причем не только патрубков, по которым течет жидкость, но и цилиндров и даже колодок). Проблема решается обследованием авто на предмет утечки и заменой вышедшей из строя детали.
  • Неисправность главного цилиндра. Приводит к увеличению мягкости педали. На практике вызывается клином цилиндра из-за перегрева или износа. Сопровождается снижением эффективности торможения. В случае перегрева цилиндра из-за повышенного давления регулируют или меняют усилитель. Если проблема возникла по причине износа цилиндра, то замене подлежит именно он.
  • Повышенный износ диска. Сопровождается вибрацией педали при нажатии. Также может появляться скрежет. «Лечится» заменой диска.
  • Попадание воздуха в жидкость. Вызывается неправильным обслуживанием и заправкой, а также нарушением работы атмосферной камеры усилителя. Приводит к существенному снижению эффективности торможения и увеличению ходя педали. Устраняют проблему путем перезаправки жидкости. Если проблемы в усилители, то его ремонтируют или меняют.
  • Вибрация дисков. Вызывает визг при торможении. Решается расточкой диска и колодок или их полной заменой на новые.

Диагностика тормозной системы

Для диагностирования общей эффективности тормозной системы зачастую применяются специальные стенды.

Наибольшее распространение получили барабанные стенды, позволяющие определить усилие, создаваемое тормозной системой на каждом колесе и время срабатывания системы.

Затем исходя из показаний, производится обслуживание и ремонт.

Народные методы диагностики тормозов.

Одним из таких методов является замер тормозного пути. Именно этот метод положен в основу площадочного стенда.

Суть метода сводиться к движению авто с определенной скоростью по ровной площадке с последующим экстренным торможением.

После этого замеряется тормозной путь и на основе замеров и сравнения их с номинальным значением, указанным в тех. документации к авто, определяется эффективность тормозов.

К примеру, на ВАЗ 2109 в полностью загруженном состоянии тормозной путь на сухой ровной поверхности при скорости 80 км/ч должен составлять примерно 38 м.

Значение меньше или таковое указывает на отличную работу тормозов, большее значение сигнализирует о проблемах в работе.

Недостатком этого метода является невозможность определения эффективности работы тормозов на каждом колесе и время срабатывания привода.

Также на показания в значительной мере влияют дорожные условия при проведении диагностики (мокрая поверхность дороги или сухая и т.д.).

Классификация тормозных систем автомобиля

Вариантов исполнения тормозных систем довольно много. Не все из них используются в конструкции автомобилей. По назначению можно выделить следующую классификацию:

  • Стояночный тип тормоза применяется во время стоянки или кратковременной остановки. Согласно установленным правилам именно стояночный тормоз необходимо использовать при остановке на спуске, на светофоре и в других подобных случаях. Системы часто можно активировать с помощью специального рычага; современные автомобили имеют электрический выключатель. В легковых автомобилях от рычага проложен трос, который идет сразу на задние колеса. На грузовиках установлена ​​воздушная система с установленными энергоаккумуляторами.
  • Рабочее назначение механизма необходимо для регулирования скорости машины во время движения. Этот вариант исполнения является самым популярным, так как используется на протяжении всего движения. В последнее время конструкция такой системы значительно усложнилась за счет включения различных устройств для контроля усилия, пробуксовки колес и т д.

Также можно отметить вспомогательную тормозную систему, которая часто входит в конструкцию грузовиков и автобусов. Его работа заключается в том, чтобы заткнуть выхлопную трубу, которая подает топливо в двигатель. Используйте систему для длительного спуска, так как рабочий может перегреться и потерять эффективность. Мы также рассмотрим, какие тормоза еще доступны по типам агрегатов.

Важным показателем также можно назвать то, какая система приводит в движение актуатор, непосредственно осуществляющий торможение. По этому показателю можно выделить:

  • Пневматическая система питается от сжатого воздуха. Как и жидкости, газообразные вещества имеют предел сжимаемости. Вот почему газообразные вещества, часто воздух, используются для передачи силы.
  • Также существует комбинированный вариант, когда в системе используется и воздух, и жидкость. Подобную систему часто можно встретить на грузовиках и автобусах.
  • Электронный вариант используется очень редко, так как надежность такой системы сравнительно невысока. Как правило, чем проще система, тем она надежнее. Именно поэтому редко проводится установка электрической тормозной системы, когда команда на исполнительный орган передается с помощью электричества.
  • Механический привод. Используется в старых автомобилях. Обладает высокой надежностью, но низким КПД. Механический привод основывался на использовании системы тяг, приводивших в движение исполнительный орган при нажатии на педаль.
  • Гидравлика нашла широкое применение при создании современных автомобилей. Его работа основана на несжимаемости используемого рабочего тела. Система представлена ​​несколькими исполнительными органами, а давление передается посредством жидкости.

Тип срабатывания в большей степени определяет характеристики тормозной системы.

  • Сочетание барабана и прижимного механизма с колодками ранее было наиболее распространенным исполнительным механизмом, часто устанавливаемым на автобусы и автомобили категории «С». Его особенностью можно назвать то, что сила трения возникает внутри барабана.
  • Тормозная система на основе диска и удерживающего суппорта используется при создании всех современных автомобилей. Особенностью этой системы является сочетание диска, вращающегося вместе с колесом, и суппорта, сжимающего тормозные колодки.

Наиболее эффективной системой считается комбинация диска и зажима. Использование новых материалов при изготовлении накладок, создающих силу трения, позволяет значительно повысить надежность рассматриваемой системы.

История создания тормозной системы для автомобиля

Чтобы понять принцип работы системы, способной тормозить за несколько секунд, нужно обратить внимание на историю ее создания. Такая совершенная система была получена не сразу, а путем проб и ошибок, что и определило как название систем, так и их производительность

История создания первых механизмов, позволивших снизить скорость, начинается с гужевого транспорта. На больших скоростях одна лошадь не могла быстро остановить телегу, поэтому стали использовать рычажные системы, когда блок прижимался к ободу. До 1920 года аналогичная система использовалась в первых автомобилях. Потом в одной поездке пришлось несколько раз менять кожаную подкладку, так как она быстро изнашивалась. Похожая, но улучшенная система до сих пор используется на скоростных велосипедах.

В начале 20 века автомобили стали разгоняться до скорости более 100 км/ч. Тогда-то и стало понятно, что именно тормозная система не позволила усовершенствовать машину. Интересен тот факт, что первыми появились дисковые тормоза. Однако материалы, использованные при изготовлении, обусловили сильный притир во время движения. Поэтому аккумуляторные системы стали очень популярны. На тот момент их хватило только на 2 тысячи пройденного пути.

До 1953 года барабанные тормозные системы совершенствовались. И только после этого года была разработана другая система, основанная на использовании дисков. После этого конструкцию будут совершенствовать, создавая современные автомобили.
