Тросик сцепления – как его поменять своими руками?

Что представляет из себя трос сцепления

Типы сцепления могут быть разными. Чаще всего конструкции состоят из плотно сжатых друг с другом (или с маховиком) одного или нескольких фрикционных дисков при помощи специальных пружин.

Материал, используемый для изготовления троса, аналогичен применяемому для современных тормозных колодок. Надо заметить, что раньше данное изделие практически всегда содержало в своем составе асбест. В настоящее время обрели популярность материалы без асбеста.

Постоянно вращающийся ведущий диск проскальзывает относительно ведомого (соединенного шлицем с КПП), тем самым обеспечивая плавное включение и выключение передач. С ведущим диском соединен коленчатый вал, который находится в двигателе.

Гидравлический либо механический (тросовый или рычажный) привод при помощи соответствующей педали передает усилие на механизм.

Нажатием на педаль (выключением и выжиманием) активируется трос. Во время этого процесса диски разводятся, оставляя свободное пространство. В процессе опускания педали оба диска (ведущий и ведомый) могут полностью сжиматься.

Бывает, трос выходит из строя (рвется), что в результате приводит к поломке всего механизма. Как ни печально, ремонт в данном случае невозможен. Поэтому специалисты рекомендуют полностью менять деталь.

Эти несложные работы вполне под силу непрофессионалу. Необходимо лишь немного разбираться в устройстве автомобиля и тщательно изучить инструкцию.

Почему педаль тормоза проваливается при торможении и что делать

У вашего автомобиля неожиданно появились проблемы с тормозами? Не нужно впадать в панику. Есть специальные приемы, благодаря которым вы постепенно сбросите скорость и остановите автомобиль даже в этом случае. Самым полезным инструментом в этом случае является стояночный тормоз, или «ручник».

Он может замедлить и остановить машину, если она ехала со скоростью в пределах 20–40 км/ч. Но если у вас маленький водительский опыт, не нужно резко поднимать «ручник» на средней и высокой скорости, особенно, когда движетесь по мокрой, обледенелой или заснеженной дороге. Вашу машину может занести, раскрутить, выбросить с дороги, вынести на встречную полосу, пр.

Регулировка сцепления ВАЗ 2115 своими руками: видеоинструкция

По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы

По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

При этом ненадлежащим образом отрегулированное сцепление делает управление автомобилем неудобным для водителя.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Когда необходима регулировка

Привод сцепления, как правило, при условии, что он не отрегулирован надлежащим образом, располагается либо несколько выше педали тормоза или незначительно ниже. В результате пользоваться им становится совершенно неудобно, что в конечном счете существенным образом повышает риск создания аварийной ситуации на дороге.

Проблема возникает в первую очередь из-за того, что позиция педали по мере износа прокладок, установленных на ведомом диске, изменяется. Чем дольше транспортное средство находится в эксплуатации, тем заметнее данный дефект.

Кроме всего прочего, обязательно требуется провести регулировку в ситуации, если рассматриваемый узел перестал полностью отключаться или же пробуксовывает. Сама по себе процедура предполагает проведение отладки путем укорачивания или удлинения троса сцепления, а также и его оболочки.

Какие инструменты понадобятся

Чтобы самостоятельно выполнить процедуру регулировки, необходим только ключ на 17 (две штуки).

Как известно, в автомобиле ВАЗ-2115 (инжектор) нижнее окончание оболочки, закрывающей трос, фиксируется двумя крепежными элементами, ослабить которые можно только с помощью указанных выше инструментов.

Определяем ход педали

В первую очередь понадобится определить, насколько педаль сцепления отклонилась от нормативных показателей. Чтобы произвести замер, нужно выполнить следующие действия:

  • рукой педаль опускают на максимально возможный уровень;
  • затем ее отпускают;
  • параллельно потребуется при помощи линейки или рулетки определить длину хода привода.

Сначала выясняют, каково расстояние от центральной точки педали до пола салона в опущенном состоянии, а затем производят замер в поднятом положении. В случае если выяснится, что отклонение от нормальных допустимых значений превышает максимум, понадобится регулировать сцепление.

Также есть вариант проверки и без точных измерений. В этой ситуации:

  • машина устанавливается там, где находится совершенно ровная площадка;
  • включается первая передача;
  • плавно отпускается привод, после чего начинается движение вперед.

Отладка понадобится, если транспортное средство сдвинулось с места, лишь тогда, когда педаль достигла самой нижней точки.

Замена троса сцепления Гранта:

1. В салоне под панелью приборов ключом на 8 мм отверните гайку крепления кронштейна оболочки троса к кронштейну педального узла.

2. Крестовой отверткой подденьте пружинную скобу и выньте ее из проточки пальца педали сцепления.

3. Снимите проушину корпуса механизма автоматической регулировки длины троса с пальца педали сцепления и выведите верхнюю часть троса из кронштейна педального узла.

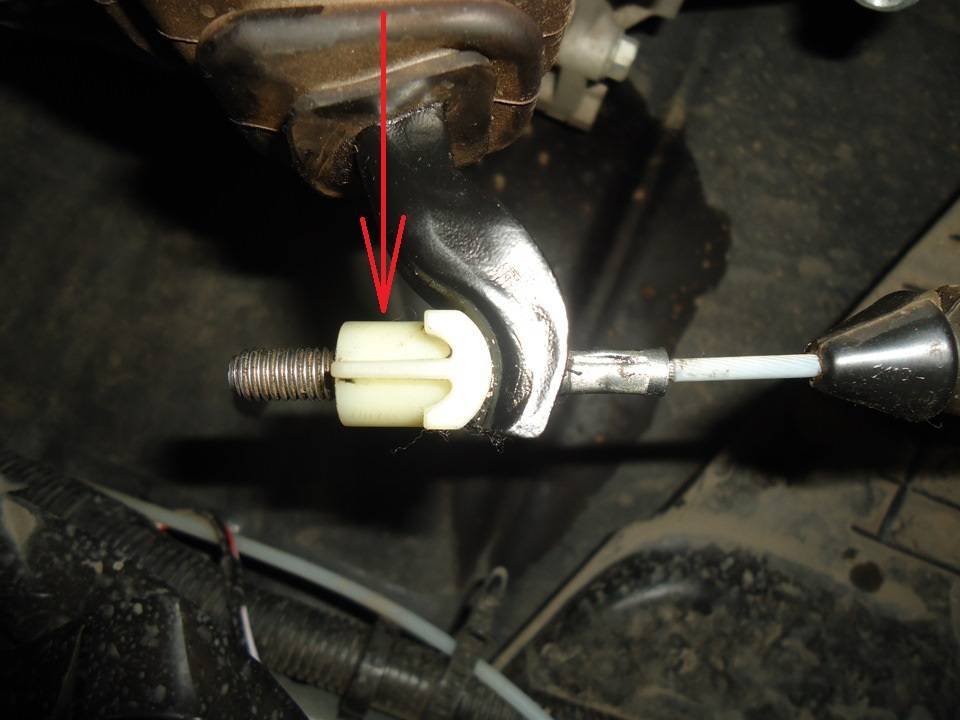

4. В моторном отсеке, потянув трос вперед, достаньте поводок троса из паза рычага вилки выключения сцепления.

5. Вращая против часовой стрелки, свинтите поводок с резьбового наконечника троса.

6. Снимите с наконечника троса резиновый защитный чехол.

7. Достаньте наконечник оболочки троса из отверстия кронштейна на коробке передач.

8. В салоне из отверстия в щитке передка достаньте уплотнительный чехол троса и вытяните трос в салон.

Примечание:

Перед заменой троса проверьте состояние пластмассовой втулки на пальце педали. Изношенную втулку замените новой и нанесите на палец пластичную смазку.

9. Замена троса сцепления Гранта. Последовательность установки.

– проденьте трос через отверстие в щитке передка из салона в моторный отсек;

– установите уплотнительный чехол в отверстие щитка передка;

– наденьте механизм автоматической регулировки длины троса на палец педали и закрепите его;

– наверните на резьбовой наконечник троса пластмассовый поводок, так чтобы торец наконечника троса оказался заподлицо с торцом поводка;

– заведите поводок в паз рычага вилки выключения сцепления;

– отрегулируйте привод сцепления.

10. Для регулировки сцепления вытяните трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины педали сцепления, и удерживайте трос в таком положении.

11. Штангенциркулем измерьте расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.

12. При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса), поводок должен прилегать к рычагу вилки без зазора.

13. Нажмите педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Полный ход педали не должен превышать 146 мм.

14. Установите на место корпус воздушного фильтра.

Замена троса сцепления Гранта закончена Поздравляем!

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Механика

На механике процесс работы сцепления крайне прост. Разберем его с момента начала движения. Автомобиль после запуска двигателя стоит на нейтральной передаче (запускать двигатель на передаче – моветон). Сцепление выжимается до конца – это значит, что оно выключено, ведомый и нажимной диски разошлись, то есть, создается момент для переключения передачи. Рычаг КПП по кулисе переводится в положение 1, включается первая передача.

Педаль плавно отпускается (включение сцепления), в этот момент происходит самое важное: расстояние между нажимным диском и ведомым постоянно сокращается, а усилие, передаваемое двигателем, уже привело один диск в движение, отчего момент «столкновения» двух дисков становится тяжелым. Если педаль отпускается резко, они быстро соприкоснутся, а это значит, что диск приостановится (представьте, что Вы идете и запинаетесь о камень – примерно то же самое происходит с двигателем). Читать дальше: Как запрограммировать ключ тойота

Читать дальше: Как запрограммировать ключ тойота

Двигатель может заглохнуть, а в лучшем случае машина просто «клюнет». В такие моменты очень сильно страдают «лепестки» на ведомом диске – чем более «приплюснутыми» они становятся, тем ближе срок замены «сцепы». Если же диски соприкасаются плавно и ведомый диск медленно приводится в движение, автомобиль трогается с мертвой точки.

Замена троса сцепления на ВАЗ 2110

В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

  • Разрыв троса сцепления;
  • Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ритмичном нажатии «на газ» и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

ДЕМОНТАЖ РАЗОРВАННОГО ТРОСА

  • Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
  • Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
  • Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

  • Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;
  • Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
  • Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

  • Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
  • Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

  1. Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
  2. С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
  3. Конец троса сцепления продевается из салона машины в отсек двигателя;
  4. Закрепляют трос на педали;
  5. Выполняют зацеп троса и вилки включения сцепления;
  6. Закрепляют трос в кронштейне на коробке передач.

Как отрегулировать трос сцепления

После того, как была выполнена замена троса сцепления на ВАЗ 2110, необходимо выполнить его регулировку. Смысл этой процедуры состоит в том, чтобы настроить правильный ход педали. Свободный ход педали, который измеряется расстоянием от пола автомобиля до её верхней точки, должен быть в диапазоне 12.5 – 13 см. Если такие замеры делать не очень удобно, то рекомендуется просто отрегулировать педаль сцепления так, чтобы она была вровень с остальными педалями.

  • Немного откручиваем гайки, фиксирующие трос (они находятся на кронштейне коробки передач);
  • Используя регулировочные гайки, регулируют расположение наконечника троса, фиксируя его и проверяя траекторию движения и положение педали сцепления;
  • После того, как педаль будет отрегулирована, закручивают крепёжные гайки.

На этом, все этапы регулировки, полагающиеся после замены троса сцепления, закончены.

Видео: Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112

3.1.4. Снятие и установка сцепления и его привода

Снятие.

Для снятия троса привода сцепления отверните нижнюю регулировочную гайку 5 и выньте нижний наконечник 4 оболочки троса из гнезда кронштейна 2. Затем отсоедините поводок 7 от рычага 8 вилки выключения сцепления. Снимите стопорную скобу 13 с пальца педали и отсоедините трос 10 от педали 1. Извлеките трос 10 в сборе с буфером и обоймой 12 из щитка передка кузова. При необходимости снятия педали сцепления снимите оттяжную пружину педали тормоза и оттяжную пружину 9 педали сцепления, снимите стопорную скобу с пальца педали тормоза и отсоедините педаль тормоза от вилки толкателя вакуумного усилителя. Снимите стопорную скобу 13 с оси 14 педалей и выньте ось педалей из отверстия кронштейна 15, снимите педали сцепления 1 и тормоза 18 в сборе с втулками 17 и 16.

Рис. 3.1. Сцепление в сборе: 1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

Для снятия вилки выключения сцепления, выньте втулку 12 (см. рис. 3.1) из картера 13 сцепления, затем извлеките вилку. Для снятия ведомого диска 7 сцепления предварительно снимите коробку передач (см. подразд. “Коробка передач”), затем отверните болты 11 крепления кожуха 4 сцепления к маховику 8 и снимите кожух 4 в сборе с нажимным диском 6; при этом освобождается ведомый диск сцепления.

Установка

сцепления и его привода проводится в последовательности обратной снятию, с учетом следующего: – очистите и промойте уайт-спиритом шлицы в ступице ведомого диска и на первичном валу коробки передач, проверьте состояние шлицев;

ПРИМЕЧАНИЕСмазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска.
Рис. 3.3. Центрирование ведомого диска: 1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

– установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска и отцентрируйте диск относительно маховика оправкой А.70081 (рис. 3.3), заменяющей шлицевой конец первичного вала коробки передач.

Рис. 3.1. Сцепление в сборе: 1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

– смажьте втулки 2 (см. рис. 3.1) и 12 смазкой ШРУС-4;

Рис. 3.2. Привод сцепления: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

– смажьте втулки педалей, пальцы на педалях сцепления и тормоза и палец поводка 7 (см. рис. 3.2) троса консистентной смазкой ЛСЦ-15 или Литол-24;

Рис. 3.2. Привод сцепления: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

– элемент “А” поводка 7 располагайте в сторону двигателя, как показано на рис. 3.2.

Советы профессионалов

Поломка транспортного средства доставляет массу неудобств и требует непредвиденных денежных затрат. Для предотвращения подобных ситуаций рекомендуется воспользоваться советами профессионалов.

  1. Регулярно проводите технический осмотр транспорта. Эта манипуляция позволит выявить будущие поломки и устранить неисправности на ранней стадии развития.
  2. Своевременно реагируйте на возникающие признаки. Не следует эксплуатировать автомобиль с изношенными деталями.
  3. При ремонте используйте только новые и качественные запчасти.
  4. Лишний раз потратьте немного и доверьте работу квалифицированным механикам, если не знаете, как снять тросик сцепления машины ВАЗ 2110.
  5. Для продления срока службы тросика сцепления систематически смазывайте его специальным веществом с помощью шприца, который предусмотрен для данной процедуры. Эта особенность позволит предотвратить перетирание элемента.

Внимательно следите за состоянием своего автомобиля. Своевременное обслуживание продлит срок эксплуатации транспорта.

Статьи по теме

Замена вариатора «Ниссана-Мурано»: поломки, цена, рекомендации

Замена сцепления «Фиата»: «Альбеа», «Дукато» и «Добло» (пошаговая инструкция)

Замена сцепления без снятия коробки: пошаговое руководство

Сгорело сцепление: причины и последствия

Присадки в механическую коробку: обзор марок и сфер применения

Замена АКПП «Фольксвагена Поло»: этапы и особенности

Аварийный режим АКПП: причины появления и дальнейший ремонт

Диагностика коробки АКПП: выявляем неисправности

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Замена подшипника коробки передач в автомобиле

Замена АКПП «Вольво»: особенности процедуры

Замена вариатора «Ниссан-Жук»: когда нужна и как выполняется

Ремонт АКПП БМВ Х5: диагностика и профилактика неполадок, насколько сложен ремонт и как его избежать

Ремонт МКПП «Ауди А6»: инструкция и рекомендации

Устройство и принцип работы механической коробки передач

Замена троса сцепления

На ВАЗ 2110 замена тросика сцепления простая, главное – рекомендуется разбираться в устройстве авто и знать, где находится элемент.

Как же заменить тросик сцепления на ВАЗ 2110? Проводить ремонтные работы требуется пошагово, следующим образом.

  1. Для облегчения доступа к элементу рекомендуется снять стеклоочиститель и жабо.
  2. На коробке переключения передач есть фиксирующий элемент, из которого нужно вынуть трос. Для ослабления гаек фиксатора воспользуйтесь гаечными ключами. Когда натяжение ослабнет, трос легко достанется.
  3. На вилке отключения сцепления требуется достать поводок поврежденного элемента.
  4. Требуется отсоединить деталь от педали сцепления. Для этого кожух требуется демонтировать с помощью отвертки. Здесь и потребуется снять стеклоочиститель и жабо, если данные манипуляции не были выполнены ранее.
  5. С помощью отвертки зацепить и достать опорную скобу, которая является фиксатором и закрепляет головку тросика со сцеплением.
  6. Нужно снять опорную пластину. Для этого потребуется гаечный ключ на «10».
  7. Добравшись до втулки, требуется проанализировать ее состояние. В случае обнаружения дефектов следует заменить деталь.
  8. Теперь можно монтировать трос сцепления. Манипуляции следует проводить в обратной последовательности.

Установка нового элемента завершена, но это не значит, что транспорт готов к эксплуатации. Заключительным этапом является регулировка педали сцепления.

Регулировка педали сцепления

Эта процедура крайне необходима для исправной эксплуатации автомобиля.

Для регулировки потребуется всего несколько шагов:

  • автомобиль нужно установить на ровную поверхность на ручной тормоз;
  • с аккумуляторной батареи отсоединить клемму «минус»;
  • оценить параметры хода сцепления можно с помощью школьной линейки, установив ее перпендикулярно полу и педали, если значение от 160 мм и более, то требуется отрегулировать;
  • под капотом снизу нужно найти место крепления тросика с педалью;
  • на конце стоят 2 гайки, первую нужно максимально открутить, а второй подтянуть трос до уровня 120 – 130 мм;
  • теперь стоит выжать педаль сцепления 3-4 раза и проверить показатели, если повторная регулировка не требуется, то нужно затянуть гайки обратно.

Готово, новый трос сцепления автомобиля ВАЗ 2110 установлен и педаль отрегулирована. Транспортное средство готово к эксплуатации.

Этапы

Замена транспортного средства на ВАЗ 2109 состоит из следующих этапов:

  1. Во-первых, работа выполняется в моторном отсеке.
  2. В автомобиле ВАЗ 2109 кабель прикреплен к коробке благодаря металлическому кронштейну. Чтобы снять заменяемую деталь с кронштейна, необходимо ослабить крепежные элементы.

Две гайки, закрепляющие TC

  • Затем снимите нижний конец кабеля с вилки выключения сцепления.
  • Для дальнейшей работы вам нужно перейти в салон автомобиля. Необходимо отсоединить автомобиль от педали. Для этого снимите резиновые коврики и снимите ковер.
  • Затем вам нужно вытащить зажимной зажим с помощью обычной отвертки, а затем удалить палец, который соединяет TC с кронштейном педали.

Вытащите удерживающий клип из пальца

Замена троса сцепления на Ваз 2108, 2109

1). Заменяемую деталь вытаскиваем из кронштейна, в связи с чем ослабляем крепежные элементы.

2).  Снимаем нижний конец тросика с вилки выключения сцепления.

3). Перемешаемся в салон автомобиля. Убираем резиновые коврики и отодвигаем ковролин, после чего отсоединяем трос сцепления от педали.

4). Обычной отверткой вытаскиваем стопорную скобу, после чего извлекаем палец соединяющую трос сцепления с кронштейном педали.

5). Достаем тросик. Со стороны салона в моторном отсеке установлена резиновая подушка. Под рулем в перегородке кузова есть отверстие, через которое, путем выталкивания резиновой подушки,  вытягиваем оболочку тросика. А после вытягиваем и сам трос.

6). Новый трос через отверстие пропускаем под днище и при помощи стопорной скобы, крепим его наконечник на пальце педали сцепления.

7). Фиксируем трос сцепления. Только помните, чтобы избежать повреждения резьбы, резиновая втулка должна ложиться в кронштейн.

8). Затем надеваем наконечник на вилку.

9). После установки нового троса, его необходимо еще отрегулировать.

Замена троса сцепления на Лада Калина

1). Ключом «на 8» откручиваем гайку кронштейна оболочки троса к педальному узлу.

2). При помощи плоской отвертки снимаем пружинную скобу из проточки педали сцепления.

3). С пальца педали сцепления снимаем проушину корпуса механизма автоматической регулировки длины троса.

4). Из кронштейна педального узла выводим верхнюю часть троса.

5). Вытаскиваем поводок троса из рычага вилки выключения сцепления, подтянув его вперед.

6). Вращая против часовой стрелки, свинчиваем поводок резьбового наконечника троса.

7). С наконечника троса снимаем резиновый чехол.

8). Вытаскиваем наконечник оболочки троса из отверстия кронштейна на коробке передач.

9). Возвращаемся в салоне и вынимаем уплотнительный чехол троса из отверстия в щитке пе­редка, а затем вытягиваем трос в салон.

10). Перед установкой нового троса проверяем состояние пластмассовой втулки на пальце педали сцепления Калины.

11). В случаи необходимости производим замену изношенной втулки на новую, после чего наносим пластичную смазку.

Порядок установки

1). Продеваем трос через отверстие в щитке передка из салона в моторный отсек.

2). Устанавливаем уплотнительный чехол в отверстие щитка передка.

3). На палец педали надеваем механизм автоматической регулировки троса и крепим его.

4). На резьбовой наконечник троса наворачиваем пластмассовый поводок таким образом, чтобы торец наконечника троса оказался заподлицо с торцом поводка.

5). Заводим поводок в паз рычага вилки выключения сцепления.

Видео

Причины износа

Основная причина поломки данного элемента – длительное эксплуатирование автомобиля ВАЗ 2110 в плохих условиях. Например, машина застряла в сугробе, водителю приходится часто газовать, что сказывается на состоянии детали.

Отдельно следует сказать о правильности эксплуатирования машины. При резком старте на повышенных оборотах либо при регулярном передвижении, когда нога стоит на педали сцепления, из-за чего возникает пробуксовка – также является фактором износа.

Эксплуатационные причины не единственные. Износ тросика может произойти ранее положенного срока из-за следующих факторов:

  • монтаж тросика низкого качества;
  • проведение ремонтных работ с допущением множества ошибок;
  • игнорирование первых признаков, свидетельствующих о поломке.

Нужно учитывать каждый фактор, чтобы избежать непредвиденных повреждений и трат.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 2109 проводится по следующим причинам:

  1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
  2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
  3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

  1. Откручиваем гайку, расположенную под педалью сцепления.
  2. Закручиваем контргайку, находящуюся ниже, до упора.
  3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
  4. Подкручиваем к вилке сцепления до предела шайбу из резины.
  5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
  6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления. 2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления. 3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

  1. Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.
  2. Отвинчиваем упорный винт.
  3. Придаем ему вращение до нормализации движения педали.
  4. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

  1. Демонтировать контргайку штока.
  2. Перемещать ее до отсутствия свободного хода.
  3. Вернуть шток на один полный оборот.
  4. Определить наличие свободного хода сцепления.
  5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
  6. Завинтить контргайку.
