Установка и настройка спортивного распредвала своими руками

Технические условия на контроль, сортировку и восстановление распределительных валов

Контроль размеров кулачков и опорных шеек распределительного вала осуществляется с помощью приспособления, показанного на рис. 50, а размеры кулачков указаны в табл. 28.

Технологические условия на контроль, сортировку и восстановление распределительных валов представлены в табл. 29.

Рис. 50. Приспособление для контроля профиля кулачков и опорных шеек распределительного вала:

а — профиль кулачка, б — расположение впускных кулачков; в — расположение выпускных кулачков; Вп — впускной кулачок; Вып — выпускной кулачок; 1 — основание приспособления; 2,9 — центры; 3 — диск с градуировкой, град; 4 — указательная стрелка, закрепленная на шейке распределительного вала; 5 — ножка индикатора; 6 — стойка индикатора; 7 — индикатор, 8 — распределительны вал

Последовательность контроля распределительного вала следующая:

  • проверить вал на отсутствие трещин и отколов кулачков;
  • радиальное биение средних опорных шеек относительно передней и задней опорных шеек; проверить износ шейки под шестерни;
  • кулачков по высоте;
  • цилиндрической части кулачков;
  • передней и средней шеек;
  • задней шейки.

28. Размеры кулачков распределительного вала КамАЗ-740

ВыпускныхВпускных
а°Л мма°h, мма°h, мма°Л, ммЛ, мма°а°Л, мм
990,0001280,6561505,142940,0001260,9671525,901
1040,0191321,2351566,1631000,0271301,6631606,939
1100,0881382,5621647,2001080,1381342,5201707,769
1140,1561403,0341747,9291160,3001403,7881768,005
1180,2361484,7591808,0501200,4191464,9221808,050

Примечание: а — угол поворота кулачка; h — высота подъема профиля кулачка.

Сделать заключение о годности распределительного вала и о способе восстановления распределительного вала.

Деталь № 740.1006015.

Материал: сталь 18ХГТ

Твердость опорных шеек, кулачков и торца распределительного вала: HRC 58—63

29. Технические условия на контроль, сортировку и восстановление распределительного вала

Возможные дефектыСпособ установления дефекта и средства контроляРазмер, ммРекомендации по устранению дефектов
по рабочему чертежудопустимый без ремонта
ТрещиныДефектоскопБраковать
1Отколы по торцам вершин кулачковШтангенциркуль 1-125-0,10Зачистить острие кромки, браковать при отколах более 3 мм
2Уменьшение цилиндрической части кулачковСкоба 36,00в=8,05±0,1 а=37±0,05в=7,9 а=36,00Шлифовать по копиру, браковать при уменьшении размера в менее 44,5 мм
3Износ впускных и выпускных кулачков по высоте (в—а)
4Износ передней и средней опорных шеек.Скоба CP 50-755453,89Шлифовать под ремонтный размер
Размеры:
I ремонтный53,695353,89
II ремонтный53,4953,653,49
5Погнутость распределительного валаПриспособление для контроля погнутости валаБиение средних шеек не более 0,0250,04Править
6Износ задней опорной шейки.Скоба CP 25-504241,93Шлифовать под ремонтный размер
Размеры:
I ремонтный41,7341,841,73
II ремонтный41,5341,641.73
7Износ шейки под шестернюСкоба 35.013535,01Осталивать
8Износ шпоночного пазаКалибр 555Фрезеровать новый паз под углом 180° к изношенному

Технологический процесс восстановления распределительных валов

Технологический процесс восстановления распределительных валов включает следующие операции: мойку распределительного вала, снятие шестерни, правку и проверку биения распределительного вала, шлифовку шеек вала под ремонтный размер, контроль размеров шеек, шлифовку кулачков цилиндров, контроль профиля кулачков, изготовление паза под шпонку, установку шестерен, сдачу распределительного вала ОТК.

Восстановление опорных шеек распределительного вала производится шлифованием под ремонтный размер, а его кулачков — шлифованием по копиру с целью восстановления профиля кулачков на копировально-шлифовальных станках ЗА433 шлифовальным кругом ПП 600X20X305 марки Э46—60 СМ1—СМ2К. После шлифования шейки и кулачки распределительного вала полируются полировальной лентой ЭБ220 или пастой ГОИ № 10.

Режимы шлифования опорных шеек и кулачков распределительного вала приведены в табл. 30.

30. Режимы шлифования опорных шеек и кулачков распределительного вала

ШлифованиеОперацияВращение шлифовального круга
Окружная скорость, м/минЧастота вращения, мин-1
Опорных шеекЧерновая30—35955
Чистовая30—35955
КулачковЧерновая25—30796
Чистовая25—30796

Эксплуатация и ремонт распредвалов

Распределительный вал— деталь достаточно надежная, которая «проходит» как минимум, до первого серьезного ремонта двигателя. В случае, если у вас классическая модель двигателя без гидрокомпенсаторов, через каждые 10-15 тысяч километров необходимо контролировать зазоры распредвала с рокерами, выполнять их настройку. Во всех типах двигателей следует контролировать натяжку ремня или цепи ГРМ. Подобные узлы имеют ограниченный ресурс работы. Со временем цепи могут растягиваться и задевать в работе блок двигателя.

Неисправности распредвалов

Распредвалы, как и все «трущиеся» детали, подвергаются механическому износу. Также приходят в негодность подшипники, может разрушится и потерять форму сальник распредвала. Поломка распредвала может в последствии вывести из строя другие механизмы двигателя.

Причинами подобных проблем могут быть:

  • естественный износ распредвала;
  • низкое качество масла;
  • недостаточное давление масла;
  • недостаточный уровень масла;
  • нарушения температурных режимов работы двигателя (вне рабочего диапазона температур масло становится жидким и частично теряет свои свойства);
  • механические повреждения, например натяжной ролик и ремень распредвала имеют ограниченный срок эксплуатации, при разрыве ремня ГРМ двигатель и распредвалы могут получить значительный урон.

Диагностика и ремонт распредвала

Возможные проблемы с распредвалом выдает шум при его работе. Причиной шума может быть подшипник распредвала, требующий замены.

Если стучит распредвал, вероятней всего, выработка рабочих поверхностей привела к критичным люфтам. Обычно валы имеют допуски на размер выработки и искривления. В случае возникновения шумов необходимо выполнить замеры поверхностей распредвала. Стук распредвала — повод срочно обратится в сервисный центр.

Падение давления масла в двигателе также может указывать на износ распредвала.

Как проверить распредвал? Самый надежный способ — снять распредвалы. Если они имеют явные, ощутимые задиры и полосы, необходимо восстановление либо замена. Для определения точных значений выработки потребуются микрометры различных модификаций. В случае, если ремонт неизбежен, необходимо выполнить полноценную диагностику головки блока цилиндров и всех узлов ГРМ.

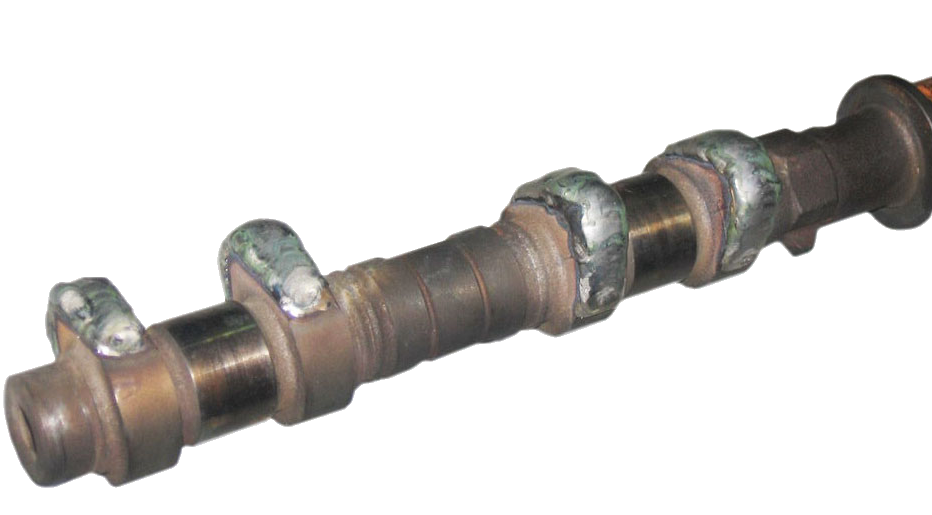

Как восстановить распредвалы? Распредвалы, имеющие допустимые размеры выработки и кривизны, подлежат восстановлению. В случае относительно небольшого износа вал лишь немного корректируют шлифовкой. При более значительном износе на поверхности наносится гальваническое напыление хрома или железа. Когда требуется значительное восстановление, выполняется наплавка металла с помощью газовой либо электродуговой сварки. После выполняется точная подгонка поверхностей контакта. Постель распредвала (место, куда устанавливается распределительный вал) протачивается на специальном станке либо вручную с помощью «разверток». Все элементы тщательно шлифуются, доводятся до номинальных размеров. Подобные процедуры требуют серьезных знаний технологии процесса и наличия специального оборудования.

Замена распредвала

Как установить новый распредвал самому? Замена распредвала — сложная процедура, но, если вы обладаете необходимыми знаниями и навыками, такую операцию можно выполнить и в условиях домашней мастерской. До начала работ тщательно изучите узлы и механизмы двигателя, и узнайте, как снять его элементы.

LiveInternetLiveInternet

Осуществить тюнинг своего двигателя может каждый, вопрос лишь в финансах. Но без знания теоретической части это невозможно. Сегодня мы поговорим о такой детали как разрезная шестерня распределительного вала. С ее помощью можно добиться больших оборотов самого вала, при этом увеличивая эффективность фаз газопраспределения. В свою очередь это позволяет добиться более высокой мощности двигателя, которая нам и нужна.

Конечно, недостаточно просто установить разрезную шестерню, так как без спортивного распредвала она не будет давать такого эффекта. Данная деталь также требует и тонкой настройки, о которой мы расскажем ниже.

Почему разрезная шестерня так важна?

Для того чтобы ответить на этот вопрос, нужно видеть две объективные причины, предполагающие установку:

  • Несовершенство сборки авто. Как известно, автопроизводители всегда допускают погрешности при выпуске автомобилей. Характеристики двигателя не доводятся до идеальных, особенно если машину не планируют делать гоночной. В связи с этим характеристики двигателя могут иметь допуск по чертежам порядка 10 град.
  • Возможность настройки и регулировки. Если вы поставите себе спортивный распредвал и разрезную шестерню, то вы сможете произвести оптимизацию рабочего цикла двигателя. Это даст добавку к мощности около пяти процентов.

Всегда следует понимать, что серийное авто можно разогнать, «выжать» из него больше лошадок, если подходить к этому вопросу грамотно. И разрезная шестерня является одним из маленьких шажков, позволяющих приблизиться к своей цели.

Настройка

Как в момент установки, так и при последующей эксплуатации вам следует выполнить регулировку шестерни. Осуществляется это с помощью индикатора часового типа. Приобрести это приспособление можно в автомобильном магазине за небольшие деньги.

Требуется произвести настройку перекрытия впускных и выпускных клапаном по высшей мертвой точке порня. При этом, в зависимости от ваших пожеланий, крутящий момент может быть увеличен на средних или высоких оборотах. Если вы собираетесь участвовать в Drag-заездах, то естественно повышаются высокие обороты. А для коротких и зацикленных трасс ценной будет именно середина.

После обкатки нового распредвала и шестерни вы поймете, что нужно отрегулировать дополнительно. Все познается на практике.

Чтобы выполнить настройку, следует действовать по нашей инструкции. Конечно, для каждого распредвала это не подойдет, поэтому для конкретных моделей лучше поискать свою последовательность действий:

  • Наносим метку на неподвижной и подвижной части шестерни. Обязательно проводите сравнение со стандартным шкивом.
  • Монтируем шестерню на распределительный вал. После этого надеваем ремень ГРМ на место.
  • Сверяем метки на шкиве, маховике, а также задней крышке ремня или цепи ГРМ. Метка должна располагаться ровно напротив среднего деления шкалы.
  • Проконтролируем оба клапана на четвертом цилиндре по перекрытию. Они должны быть открыты одинаково. В ином случае производится ослабление болтов с последующим ручным поворотом вала по отношению к внешней части разрезной шестерни.
  • Теперь производим коррекцию относительно увеличения мощности на уровне оборотов. Для повышения на средних оборотах следует повернуть распредвал по ходу вращения коленчатого вала. При этом угол открытия впускного клапан должен увеличиться. Если же нужно повысить высокие обороты, то вращаем распредвал против хода коленвала.
  • После осуществления предыдущего шага обязательно нужно выставлять опережение зажигания.

Как видите, установка и регулировка не так сложны, если у вас есть необходимые навыки и уверенность в своем успехе. Не останавливайтесь на этом и подумайте о тюнинге других систем своего автомобиля. Каждый элемент может прибавить вам лишние проценты мощности, позволяющие опережать соперников по заезду. Желаем удачи!

Видео — Монтаж шестерни на ВАЗ 2108

Чтобы добиться увеличения мощности на определенных оборотах, можно проделать следующие операции:

  1. Ослабьте болты разрезной шестерни и поверните распределительный вал в ту же сторону, в которую вращается коленчатый. Таким образом, происходит смещение фазы газораспределения: впускной клапан будет открываться позже, а соответственно и позже закрываться. Данная настройка позволяет вам добиться увеличения тяги двигателя, при работе на низких оборотах или близких к средним.
  2. Если повернуть распределительный вал против движения коленчатого вала, то получится, что клапан будет открываться раньше, а значит, камера сгорания получит больше смеси, если мотор будет работать на повышенных оборотах. Таким образом, можно очень сильно поднять мощность двигателя, но не максимальную скорость.
  3. Выполняя данную регулировку, не стоит слишком сильно увлекаться этим процессом. Дело в том, что работа распредвала циклична, а значит, слишком большой угол его порота может и вовсе погубить двигатель. Допускается регулировка в диапазоне от 3 до 4 градусов по окружности, что равняется, примерно, половине зуба шестерни.
  4. Если ваш автомобиль оснащен карбюраторным двигателем, то после каждой регулировки необходимо снова правильно выставлять угол опережения зажигания. Дело в том, что трамблер таких двигателей имеет механическую связь с распределительным валом, а значит, его смещение обязательно ведет к сбросу настроек системы зажигания.

Что касается 16-ти клапанного двигателя, то тут тоже ничего нет сложного, однако состав действий немного меняется:

  1. Вначале, 1 и 4 цилиндр устанавливаются в верхнюю мертвую точку, а после этого необходимо надеть ремень ГРМ. Естественно, перед этим необходимо установить новые шестерни и сделать на них такие же метки, как и старых.
  2. Для регулировки в этот раз вам понадобится специальный индикатор, который выполнен в виде часов. Каждый из них устанавливается на специальной планке, установленной в клапанном механизме двигателя.
  3. Когда поршень находится в верхней мертвой точке, данные индикаторы должны показывать перекрытие клапанов. Такая величина отображается в виде чисел и должна равнять нулю. Если этого не произошло, то производится регулировка положения распределительных валов в соответствии с инструкцией выше.

Данный принцип применяется и для двигателя «Жигулей». Для этого также устанавливают планку и выставляют 1 и 4 цилиндры на их верхнюю мертвую точку. После этого происходят точно такие же регулировки.

Вот зачем нужна разрезная шестерня распредвала ВАЗ. Как видите, с установкой такой детали справится любой автолюбитель, имеющий базовые представления о принципе работы двигателя внутреннего сгорания.

Установка распределительных валов самостоятельно

Распределительный вал является частью системы газораспределительного механизма любого двигателя. Задачей распредвала является синхронизация рабочих тактов ДВС (упорядоченное открытие и закрытие клапанов для впуска горючей смеси и выпуска отработавших газов). От него зависит работа двигателя и исправность многих запчастей автомобиля.

Распределительный вал может размещаться как сверху, так и снизу. На некоторых двигателях устанавливается два распредвала.

Вращение распредвала происходит путем передачи крутящего момента от коленчатого вала посредством цепной или ременной передачи. При этом угловое смещение распредвала прямо пропорционально зависит от углового смещения коленвала. Соответствие угловых смещений влияет на работу двигателя – если они не будут соответствовать друг другу, то порядок работы цилиндров будет нарушен, и как результат, ДВС не будет работать.

Ремонт постели распредвала своими силами АвтоНоватор

Здравствуйте, уважаемые автомобилисты! Вдруг возникла неприятно-непонятная ситуация. Начав проводить тюнинг двигателя путем замены распредвала, или ремонта головки блока цилиндров, для устранения каких-то неисправностей, вдруг выясняется, что происходит зажимание распредвала.

Причины износа постели распредвала

Вроде бы никаких видимых дефектов: шейки в норме, блок двигателя в порядке, вкладыши заменены. Паниковать нет причин. Проведем дефектовку постели распредвала.

Ремонт или восстановление постели распредвала своими силами возможно лишь в части, касающейся выявлению неисправностей и съёму постели. Ремонт, восстановление постели придётся выполнять на станке. Такова особенность этой детали. Но, давайте по порядку.

Причины выхода из строя постели распредвала, напрямую влияют и на возникновение неисправностей шеек распредвала.

  • относительно долгий срок службы двигателя;
  • «масляное голодание». Проще говоря, работа двигателя определенное время с недостаточным уровнем моторного масла;
  • отсутствие определенного масляного давления в двигателе;
  • двигатель работает со старым или засорившимся масляным фильтром;
  • разжижение масла, происходящее из-за попадания в него топлива;
  • перегрев двигателя, и не обязательно он может быть явным (когда пар над капотом до неба).

Для того, чтобы принять решение о том, что нужно: замена, ремонт, восстановление постели распредвала, необходимо провести элементарную проверку состояния постели.

Проверка диаметров производится при помощи индикаторного нутромера, который настроен на определенный размер.

Полученные результаты вы сравниваете с теми параметрами, которые указаны в мануале от производителя. Кстати, данную операцию очень желательно выполнять и тогда, когда вы решили произвести замену штатного распредвала на тюнинговый распредвал.

После получения результатов и сравнения их с требуемыми, нужно принимать решение. Вариантов всего два: замена постели и ремонт (восстановление) постели распредвала. Третьего не дано. Мы не станем вам описывать последствия того, как неисправная постель распредвала, в итоге, приводит к необходимости капитального ремонта двигателя или замене головки блока цилиндров.

Ремонт постели распредвала

Восстановление постели распредвала своими силами, как уже говорилось, сводится к тому, что вы определяете неисправность и снимаете постель. Затем вы везёте её в мастерскую, где существует специальный станок, на котором можно провести расточку или хонингование постели распредвала. Станки для восстановления постели распредвала относятся к разряду постельно-расточных.

Желательно для консультации и подготовки везти и ГБЦ. Это связано с тем, что перед ремонтом постели ГБЦ потребует специальной обработки – напыления алюминиево-цинкового порошка.

Восстановление постели распредвала проводится одним из двух способов: расточка или хонингование. Саму технологию вам вряд ли будет интересно знать. Специалист, работающий на данном станке, доводит поверхность постели до требуемых параметров.

При этом вам скажут, возможен ли ремонт постели распредвала, или проще и эффективней будет произвести замену постели на новую.

https://youtube.com/watch?v=7NYwV6NXP3w

Параллельно с ремонтом постели распредвала

Вы помните, какие причины приводят к выходу из строя постели распредвала. Поэтому, расточка постели является всего лишь шагом в комплексе ремонтно-диагностических работ. Попутно вам придётся выяснить и устранить причину возникновения неисправности постели распредвала.

А для этого нужно:

  • диагностировать систему смазки в т.ч. и масляного насоса;
  • провести чистку и промывку масляных каналов блока и ГБЦ;
  • проверка системы охлаждения двигателя;
  • проверка топливной системы.

Естественно, при обнаружении неисправностей – ремонт для того, чтобы исключить в дальнейшем возникновение причин выхода из строя постели распредвала.

Удачи вам при ремонте постели распредвала.

Самостоятельно выставляем ремень ГРМ

Процесс самостоятельного выставления меток не так уж и сложен, но требует некоторых углубленных познаний. Кроме всего прочего, периодически необходимо проверять положение валов, так как они имеют свойство менять свое расположение относительно других элементов ГРМ по различным причинам. В следующих двух ситуациях выставлять метки приходится практически каждый раз:

  • Во время полной замены ремня ГРМ: валы необходимо будет установить в нужное положение, в противном случае работа двигателя будет невозможна
  • Во время ремонта газораспределительного механизма также требуется корректировка их положения

Установка нового ремня

Дальше возникает вопрос: как поставить ремень ГРМ на ВАЗ 2110 8 клапанов. Работа проводится в противоположном порядке.

Установка ремня ГРМ ВАЗ 2110 8 клапанов состоит из следующих шагов:

Идет фиксация натяжного ролика
Сразу обращается внимание на расположение отверстий под ключ. Они направляются в наружную сторону.
Чтобы провести установку ремня ГРМ ВАЗ 2110 8 клапанов его нужно одеть на шкив коленчатого вала
В эту же систему включается насос охлаждающей жидкости и натяжной ролик

Важно понять: как на ВАЗ 2110 натянуть ремень ГРМ

Для проведения этой работы используется отвертка

Важно понять: как на ВАЗ 2110 натянуть ремень ГРМ. Для проведения этой работы используется отвертка. Ее необходимо установить между штырями, которые вкручиваются в ролик

Рычагом осуществляется проворот ролика против направления движения часовой стрелки. Затем ремень натягивается на шкив.
Дальше на место возвращается гайка натяжного ролика и болт шкива генератора.
Теперь коленчатый вал проворачивается на 2 оборота уже по часовой стрелке. Метки коленчатого и распределительного вала доводятся до совмещения. В случае несовпадения меток вся операция повторяется

Ее необходимо установить между штырями, которые вкручиваются в ролик. Рычагом осуществляется проворот ролика против направления движения часовой стрелки. Затем ремень натягивается на шкив.
Дальше на место возвращается гайка натяжного ролика и болт шкива генератора.
Теперь коленчатый вал проворачивается на 2 оборота уже по часовой стрелке. Метки коленчатого и распределительного вала доводятся до совмещения. В случае несовпадения меток вся операция повторяется.

Дальше необходимо сделать регулировку натяжки ремешка. Вращательные движения коленчатого вала ведутся против направления перемещения часовой стрелки. Нормальное напряжение составляет величину 1,5-2 кг. Если отсутствует специальный прибор, то проводится ручной способ проверки. Свободный участок ремня обхватывается двумя пальцами: большим и указательным. Силы должно хватить для разворота ремня под углом 90 градусов.

Зная, как установить ремень ГРМ на ВАЗ 2110 8 клапанов своими руками, нужно еще проверить качество проведенной работы. Для этого заводится двигатель и прослушивается. Не должно быть посторонних шумов. Их присутствие говорит о сильной натяжке ремня. Для этого крепление ролика ослабляется, а сам он прокручивается в левую сторону на 10-15 градусов. Поле этого система закрепляется.

Неисправности и ремонт двигателя Приора 21126

Двигатель 21126 это продолжение десяточного мотора ВАЗ 21124, но уже с облегченной на 39% ШПГ производства Federal Mogul, лунки под клапаны стали меньше, другой ремень привода ГРМ с автоматическим натяжителем, благодаря которому решена проблема подтягивания ремня на 124 блоке. Сам блок двигателя приора тоже претерпел небольшие изменения, вроде более качественной обработки поверхн остей, хонингование цилиндров теперь производится в соответствии с более жесткими требованиями компании Federal Mogul. На этом же блоке над картером сцепления располагается место с номером двигателя приора, чтоб увидеть его, нужно снять воздушный фильтр и вооружиться небольшим зеркалом. Двигатель ВАЗ 21126 1,6 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительных валов, газораспределительный механизм имеет ременный привод. Ресурс мотора 21126 приора, по данным завода изготовителя составляет 200 тыс. км, сколько ходит двигатель на практике… как повезет, в среднем примерно так и есть. Кроме того, существует облегченный вариант этого мотора — калина мотор 1.4 ВАЗ 11194 , так же спортивный форсированный вариант — двигатель ВАЗ0 л.с., статья о нем находится ТУТ . Из недостатков данного силового агрегата стоит отметить неустойчивую работу, потерю мощности, ремень грм. Причинами неустойчивой работы и отказа запускаться может быть проблемы с давлением топлива, нарушение работы ГРМ, неисправность датчиков, подсос воздуха через шланги, неисправность дроссельной заслонки. Потеря мощности может быть связана с низкой компрессией в цилиндрах из-за прогоревшей прокладки, износ цилиндров, поршневых колец, прогорание поршней. Значительный недостаток – двигатель приоры 21126 гнет клапаны. Решение проблемы – замена поршней на безвтыковые. Тем не менее, приора мотор на данный момент один из самых совершенных отечественных двигателей, возможно надежность похуже, чем у 124-го, но мотор так же очень неплохой и достаточно мощный для комфортного передвижения в городе. В 2013 году вышла модернизированная версия этого мотора, маркировка нового двигателя приоры ВАЗ 21127, статья о нем находится ЗДЕСЬ.

В 2015 году начался выпуск спортивного двигателя НФР под названием 21126-81, который использовал базу 21126. А с 2021 года доступны автомобили с 1.8 литровыми моторами 21179, который также использовался 126-ой блок.

Самые основные неисправности 126 мотора

Перейдем к неисправностям и недостаткам, что делать если приора двигатель троит, иногда промывка форсунок решает вопрос, возможно дело в свечах или в катушке зажигания, но обычное дело в данном случае померять компрессию чтоб отбросить проблему прогара клапана. Но самый дешевый вариант заехать в сервис на диагностику. Еще одна распространенная проблема когда плавают обороты двигателя приора 21126 и двигатель работает неровно, обычная болезнь вазовских шеснадцати клапанников, ваш ДМРВ сдох! Не сдох? Тогда прочищайте дроссельную заслонку, есть вероятность что просит замены ДПДЗ(датчик положения дроссельной заслонки), возможно приехал РХХ(регулятор холостого хода). Что делать если машина не прогревается до рабочей температуры, возможно проблема в термостате или слишком сильные морозы, тогда придется колхозить картонку на решетку радиатора

Параметры выбора распредвала

Как выбрать спортивный распредвал для своего автомобиля. Для этого следует помнить, что в зависимости от профиля кулачков распредвала регулируется высота поднятия клапана и время его в открытом состоянии. Поэтому даже по внешнему виду можно отличить верховой распредвал от низового. Верховой имеет кулачки более узкие и острые, за счет чего клапан может открываться на большее время до значений равным до 13,2 мм. Кстати, такие большие значения открытия клапанов приводят к тому, что в поршнях приходится вырезать специальные углубления, которые предотвращают столкновения поршней и клапанов в ВМТ, в то время как низовой распредвал имеет более мягкие и плавные формы кулачков. Это позволяет ему приоткрывать клапан на небольшую величину и на короткое время.

Распредвалы выбирают по определенным параметрам
