Установка и подключение камеры заднего вида на Рено Дастер своими руками

Самостоятельный монтаж

Многих из тех, кто решился на установку камеры заднего вида, волнует вопрос: возможно ли произвести всю работу самостоятельно и сэкономить собственное время и деньги? Оказывается, такая работа не является сложной и под силу даже новичку, достаточно подробно изучить материалы по работе автомобиля и, прежде всего, инструкцию, которая прикладывается в комплекте.

Проще всего придется тем, чей Renault Duster уже оборудован магнитолой с цветным дисплеем и разъемом для подключения устройства. Действительно, в этом случае не придется дополнительно ставить электронное салонное зеркало и тянуть к нему проводку через весь салон.

Вся работа начинается с магнитолы Renault Duster. Для этого незамедлительно разбирается центральная консоль.

Здесь важно, по возможности, обойтись без применения отвертки, ножа или любого другого предмета, который легко может повредить пластик салона и привести в негодность одну или несколько декоративных деталей и вставок Рено Дастер. Поддев консоль, необходимо снять ее и затем извлечь аудиосистему Renault Duster из места установки

После этого при помощи отвертки поддевается разъем подключения, который отвечает за взаимодействие мультимедийной системы и периферических устройств Renault Duster. Заранее должен быть подготовлен двухжильный провод, который впоследствии будет соединять объектив и сам монитор. В десятый и двадцать второй пин (третьи слева в первом и втором ряду) зажимаются оба провода, и затем магнитола и накладка центральной консоли Duster устанавливаются на место

Поддев консоль, необходимо снять ее и затем извлечь аудиосистему Renault Duster из места установки. После этого при помощи отвертки поддевается разъем подключения, который отвечает за взаимодействие мультимедийной системы и периферических устройств Renault Duster. Заранее должен быть подготовлен двухжильный провод, который впоследствии будет соединять объектив и сам монитор. В десятый и двадцать второй пин (третьи слева в первом и втором ряду) зажимаются оба провода, и затем магнитола и накладка центральной консоли Duster устанавливаются на место.

Если устройство взаимодействует с зеркалом заднего вида, необходимо поддеть крепление старого для установки электронного зеркала, которое было в комплекте. Провод от него проходит внутри салона по рамке лобового стекла, и лишь затем проходит через центральный тоннель и закачивается там, где расположен зад машины.

Сам объектив монтируется в зад автомобиля Рено. Как правило, монтаж производится вместо одной из ламп подсветки номера, поэтому заблаговременно необходимо ее удалить путем снятия обшивки двери багажника. Через разъем, прилагаемый в комплекте, провод соединяется с объективом, и после этого можно проверять ее работу.

Камера заднего вида — крайне полезный помощник для обладателя Рено Дастер. При правильном выборе и грамотном подходе, это устройство поможет безошибочно чувствовать машину при парковке задом и нивелировать проблемы при маневрировании в условиях мегаполиса.

http://expertrenault.ru/elektrooborudovanie/ustanovka-kamery-zadnego-vida-na-reno-dasterhttp://autotuning.expert/parktronik/ustanovka-kamery-zadnego-vida-na-reno-daster-svoimi-rukami.htmlhttp://vseoduster.ru/remont-daster/kamera-zadnego-vida-reno-dasterhttp://www.dusterok.ru/dopolnitelnoe-oborudovanie/ustanovka-kamery-zadnego-vida-na-reno-daster-svoimi-rukamihttp://vseoduster.ru/remont-daster/kamera-zadnego-vida-reno-dasterhttp://portalmashin.ru/duster/rendus-repair/kamera-zadnego-vida-na-reno-daster.html

Как установить и подключить

Установить камеру вида на Рено можно самостоятельно. При этом размещается она в штатное место только в том случае, если автомобиль поставляется в соответствующей комплектации. Весь процесс можно разделить на несколько основных этапов:

  1. Снятие осветительного прибора.
  2. Протягивание проводов.
  3. Подключение камеры к устройству, которое отображает изображение.
  4. Подключение головного устройства и питания.

Есть комплекты с подходящим экраном и специальным разъемом, которые просты в установке. Также подключение проводится к головному устройству.

Снятие осветительного прибора и установка камеры

Работа начинается со снятия осветительного устройства номера. Она достаточно проста в исполнении:

  • Освещение отщелкивается простым нажатием отвертки.
  • Провода освещения рекомендуется дополнительно изолировать, за счет чего повысится надежность подключения.
  • Подготавливается место для установки камеры.

Плафон устройства выступает в качестве защитного элемента. Он изготавливается при применении стекла или пластика.

Протягивание провода

После того как камера была установлена, следует приступить к укладке кабеля. Эта работа характеризуется следующими особенностями:

  1. Кабель укладывается под обшивку задней двери. Для этого снимается обшивка, которая крепится саморезами и заклепками.
  2. Фиксация кабеля проводится при помощи скотча. За счет этого повышается надежность соединения. После этого можно провести обратный монтаж обшивки.
  3. Есть возможность проложить кабель между резиновым уплотнителем и кузовом. Это позволит существенно повысить степень защиту кабеля от воздействия окружающей среды. С проводом, подключенным к устройству, следует обходиться аккуратно, даже мельчайший дефект не допускается.

При работе нужно быть аккуратным, т. к. прикладывая большое усилие, можно повредить саму обшивку.

Подключение камеры к магнитоле или источнику вывода изображения

После непосредственной прокладки кабеля следует приступить к подключению камеры к дисплею.

Стоит учитывать, что при монтаже снятие аккумулятора становится причиной блокировки магнитолы.

После этого придется вводить код разблокировки. Среди особенностей процедуры отметим следующее:

  • Применяются специальные переходники.
  • Качественное подключение предусматривает применения изоляции.
  • Места соединения должны быть защищены от вибрации и иного воздействия.

На этом этапе редко допускаются ошибки, но могут возникнуть проблемы с подбором подходящего переходника.

Подключение к головному устройству

Этап подключения к головному устройству проводится после того, как большая часть элементов системы расположены на своих местах. При этом проводится соединение с головным устройством и самой камерой. Особенности проводимой работы заключаются в нижеприведенных моментах:

  • К головному устройству проводится подключение при помощи соединительных штекеров.
  • Для срабатывания камеры на момент включения задней передачи она соединяется с фонарем.

В продаже встречается большое количество различных переходников, которые повышают качество соединения. На момент движения транспортного средства может возникать сильная вибрация, она негативно влияет на качество контакта.

Подключение питания

Все электронные элементы системы требуют питания. В большинстве случаев в качестве питания используется фонарь заднего хода, подключение проводится при использовании плюсового контакта. Обеспечивая надежный контакт, можно рассчитывать на следующее:

  • Включение камеры происходит вместе с установкой селектора в режим заднего хода.
  • Отключение всей системы происходит на момент выбора другого режима.

Проблем с обеспечением питания практически не возникает, т. к. камера работает от напряжения 12В.

Куда установить

Устройство заднего вида Рено может устанавливаться самостоятельно без наличия специальных слесарных навыков. Автосалоны также предоставляют соответствующие услуги, однако они обходятся достаточно дорого. Для работы потребуются:

  • Кабеля.
  • Соединительные элементы.
  • Съемная камера подходящего типа.
  • Отвертки.

Перед непосредственным проведением работы следует уделить внимание тому, где будет размещаться устройство

В бампер

Некоторые автолюбители при самостоятельном проведении работы предусматривают возможность установки устройства в бампер транспортного средства. Среди особенностей этого места установки можно отметить следующее:

  • Устройство подвергается большому количеству различных воздействий.
  • Не исключается вероятность механического повреждения.

В случае Рено Дастер процедура установки камеры проста, что связано с высоким дорожным просветом. Для этого достаточно просверлить отверстие и установить устройства, закрепив его при применении различных методов. Если устанавливаем камеру в бампер, следует предусмотреть качественную и надежную защиту.

В плафон освещения номера

В некоторых случаях монтаж предусматривает установку устройства в плафон освещения. Этот метод характеризуется следующими особенностями:

  • Обеспечивается дополнительная защита.
  • Угол обзора обеспечивает безопасную парковку задним ходом.
  • Камера устанавливается в месте, которое реже всего подвергается удару.

Это место установки используется чаще других. Современные устройства для получения видеосигнала небольшие, поэтому они могут быть размещены в плафоне устройства освещения номера.

Установка

Для того чтобы установить камеру ненужно иметь специальных навыков. Для работы понадобятся следующие инструменты:

  1. Стандартные провода
  2. Камера
  3. Набор отверток
  4. Соединители
  5. Если длина стандартных проводов небольшая, то нужно приготовить дополнительные провода

Как правило, ее устанавливают в месте, где находится подсветка заднего номера, а также в сам бампер автомобиля. Во втором случае установленный элемент будет подвержен большому количеству внешних механических воздействий, и простой выезд загород может вывести камеру из строя, но из-за простаты установки в бампер, где достаточно просверлить одно отверстие многие выбирают именно этот вариант, а вот первый вариант является довольно сложным, но более практичным.

Для установки камеры в подсветку номера, необходимо снять элементы освещение номера, после чего все провода следует заизолировать, а на его место благодаря специальным креплениям установится устройство.

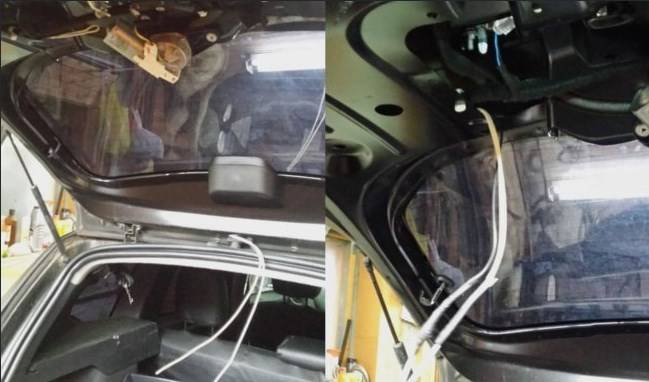

Имеющиеся провода, протягиваем через весь салон, для этого снимаем все накладки задней двери и укладываем провода, зафиксировать их можно скотчем. После того как все провода уложены обшивку можно установить на место.

Когда провода уложены в заднюю дверь, их нужно аккуратно протянуть через салон автомобиля для этого может понадобиться снять обшивку, но можно аккуратно протянуть их через резиновый уплотнитель и кузов, после чего провода необходимо подключить к экрану и самой камере. К экрану камера подключается благодаря специальным штекерам, если это магнитола, и она поддерживает данную функцию, там имеется специальное штатное место. А уже устройство, через которое выводится изображение, соединяется проводами с камерой, а камера заднего вида Рено Дастер в свою очередь с фонарем заднего хода на плюсовой контакт для подачи к ней питания, делается это для того чтобы включение происходило вовремя движение задним ходом.

Правила установки

Установку необходимо производить от самой камеры, затем к устройству вывода изображения, все провода должны проходить под подшивкой и закрепляться к кузову. Выбирая устройство, обращайте на условия эксплуатации и уже исходя из этого, делайте свой выбор.

Лучше всего если подключение будет производиться к уже установленной системе отображения изображения с камеры, если конечно она поддерживает данную функцию, так как это поможет сэкономить на покупке дополнительного оборудования.

На Рено Дастер вид сзади можно получить, подключив камеру к штатному головному устройству, это будет самым идеальным вариантом. Если это обычная магнитола то подключение производится благодаря специальным штекерам, через которые предается сигнал, для этого штекеры вставляются в специальное гнездо, которое имеется в магнитоле или мониторе.

Если установлена штатная мультимедийная система, то подключение производится при помощи зажимов и кабеля, и чтобы произвести подключение снимается крышка, и извлекается вся система, отсоединяется разъем, и подключается кабель, к 10 и 22 пину, после этого все устанавливаем на место

Если шнур удлиняется важно не перепутать полярность, и расцветку проводов, иначе изображение, выводимое на экран, не будет достаточно качественным
