Установка и замена передних и задних амортизаторов своими руками

Чем отличаются изделия газово-масляные от масляных

Из самого названия уже ясно, что основное их отличие – это рабочий состав, который используется внутри устройства.

В масляных амортизаторах рабочее пространство заполняется гидравлическим маслом.

Основной недостаток таких типов устройств – это аэрация (вспенивание масла), которое происходит в результате изменения физико-химических свойств жидкости при воздействии на нее поршня в малом пространстве.

Это проявляется провалом в работе устройства и нехарактерными для них звуками.

Частичное понижение аэрации достигается за счет замены воздуха газом азот, в результате появились газо-масляные аналоги, которые бывают одно или двухтрубными.

Однотрубные часто называют газовыми, потому что там масло и газ разделены подвижной перемычкой и не смешиваются.

Сильный подпор обеспечивает давление газа в районе 10 – 30 атмосфер также существуют регулируемые аналоги. В основном устанавливаются на спортивные автомобили.

У двухтрубных газово-масляных амортизаторах подпор газа меньше – от 3 до 10 атмосфер.

Но не будет углубляться в тему, ведь не за этим вы сюда пришли. Устройство амортизатора можно посмотреть на фото ниже.

Зачем в машине нужны амортизаторы, принцип работы

Передние, а  также задние амортизаторы – это демпфирующие элементы в подвеске авто. В паре с упругой деталью подвески, а это пружина либо торсион, амортизатор выполняет несколько главных функций:

  • Гашение колебаний колес и кузова;
  • Сохранение сцепления колеса с асфальтом;
  • Обеспечение плавности хода.

Чтобы понимать принцип действия амортизатора, нужно понимать, как он взаимодействует с другими элементами подвески. Итак, амортизаторы необходимы, чтобы уменьшить амплитуду колебаний кузова, которая появляется в результате работы упругих элементов.

В качестве упругого элемента выступает пружина, которая закрепляется на амортизаторе. Данную конструкцию называют стойкой.

Принцип действия основан на гидравлическом либо газовом сопротивлении. В качестве рабочей жидкости чаще всего выступает масло.

Амортизатор состоит из двух элементов– поршень и цилиндр. В цилиндре имеются камеры, заполненные газом, маслом, или маслом и воздухом. Поршень двигается внутри цилиндра – он может подниматься либо опускаться.

В случае с маслом поршень при движении испытывает сопротивление, создаваемое за счет перетекания масла через специальные клапаны в другую камеру. Если демпфер газовый, тогда поршень сопротивляется давлению, оказываемому сжимающимся газом – газы плохо сжимаются, и также плохо разжимаются.

За счет этого сопротивления поршень может двигаться плавно и размеренно, что приводит к эффекту гашения толчков.

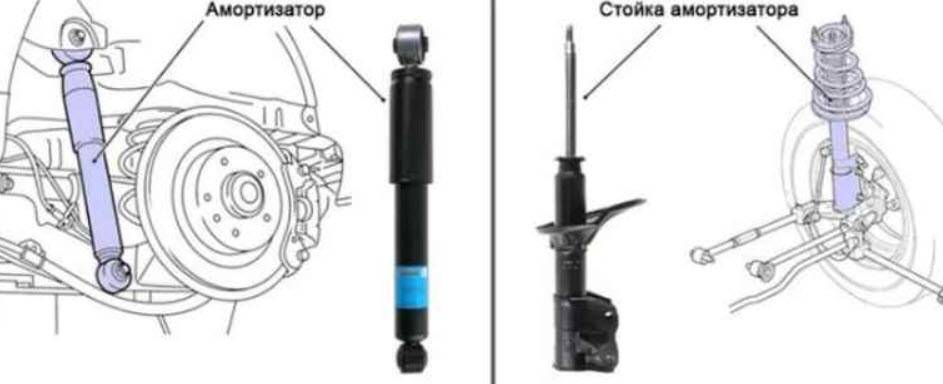

Чем отличается стойка от амортизатора

Если выделить основные отличия стоек от амортизаторов в список, то он будет выглядеть следующим образом:

Амортизатор может выполнять функции элемента стойки и никак не наоборот, так как стойка выполняет функции амортизатора с опорной пружиной и рулевой тягой;

  • Стойка имеет усиленный корпус и шток;
  • Стойка отличается более высокой ценой;
  • Тогда как стойка подвержена боковой нагрузке, амортизатор только гасит вибрации;
  • Если сравнивать стойку с простым амортизатором, то стойка придается авто надежность;
  • Неисправный амортизатор доставит водителю определенные неудобства, а неисправная стойка – это неуправляемый автомобиль.

Проверка амортизаторов после замены

Необходимо выполнить пробную поездку. Попросите напарника послушать наличие посторонних звуков при движении. Совершите поездку по неровной дороге с небольшой скоростью. Закройте окна и при отсутствии посторонних шумов прислушайтесь к работе подвески. Если вы заметили нарушения в режиме работы (усилие при повороте руля, увеличение жёсткости амортизаторов), проверьте момент затяжки креплений. Осмотрите стойки — не цепляются ли они за другие детали. Проверьте прямолинейность положения кузова. Если амортизаторы установлены правильно, машина должна стоять ровно.

Крен на одну из сторон говорит о том, что либо монтаж проведён неверно, либо вы заменили не обе стойки на оси, а лишь одну

Если дифферент изменился, вы установили стойки, не соответствующие параметрам автомобиля. Вторая причина — амортизаторы на другой оси также вышли из строя. Проверьте положение подвески на соответствие заводским параметрам.

Автолюбитель с небольшим опытом обслуживания автомобиля вполне может поменять амортизаторы самостоятельно. Специальных стендов, приспособлений и оборудования для этого не требуется. Что касается обязательной процедуры установки развала/схождения — это утверждение и верно, и нет. Амортизаторы не имеют прямого отношения к углам установки колёс, и замена стоек не может повлечь за собой изменение правильных установок.

С другой стороны — вспомните, когда вы последний раз проходили эту процедуру. Имеет смысл после установки «свежих» амортизаторов проверить общее состояние подвески. К тому же длительная эксплуатация автомобиля с изношенными амортизаторами могла повлиять на углы установки колёс, и поэтому сход-развал может быть вполне разумным решением.

Подготовка к проведению ремонта

Итак, процедура проста, выполнить ее можно очень быстро. Но при условии, что у вас имеются все необходимые инструменты и материалы. Удобнее всего проводить ремонт двух сторон автомобиля по очереди – сначала левую, затем правую, либо наоборот. Но если два человека занимаются ремонтом, то можно и одновременно. Но сначала под задние колеса ставите упоры, чтобы машина не скатилась случайно. Без этого невозможна замена передних стоек.

Переднюю часть поднимаете как можно выше, заранее сорвав с резьбы болты колес. Вот и все, остается только снять колесо и, внимательно изучив обстановку, начинать ремонт и замену стоек. Не спешите во время данной процедуры, выполняйте все предельно точно и аккуратно, от этого зависит то, насколько качественно и эффективно будет работать подвеска в дальнейшем.

Как узнать, что стойки необходимо заменять?

В этом нет ничего сложного, достаточно только во время езды наблюдать за тем, как автомобиль ведет себя на неровностях. Все дело в том, что при недостаточном количестве масла в амортизаторе он начинает работать неправильно. Получается так, что не происходит гашения при движении штока, последний ходит свободно, не испытывая сопротивления. По факту вся подвеска работает лишь с помощью пружины. Но ее жесткости недостаточно, поэтому кузов время от времени испытывает сильнейшие удары при езде. При этом разрушается опора передней стойки и при поворотах могут наблюдаться заедания руля.

Кроме того, на высокой скорости, возможно, ваш автомобиль начнет сносить в сторону. Причина этого заключается в том, что подвеска работает не так, как нужно. Поэтому при малейшем толчке машину начинает раскачивать из стороны в сторону. Кроме того, на торпеде возможно появление трещин. Если есть они на лобовом стекле, то непременно начнут увеличиваться в размерах. А если взглянуть на стойку, то, скорее всего, вы обнаружите, что она покрыта маслом. Обычно разрушается сальник, через него происходит его утечка.

Прокачиваемые виды амортизаторов

Наверняка вы знаете, что амортизаторы делятся на масляные, газовые и газомасляные. Все они довольно активно используются в конструкции транспортных средств.

При этом прокачка требуется для всех категорий узлов подвески:

  • передних амортизаторов;
  • задних;
  • новых деталей;
  • подержанных;
  • оригинальных;
  • аналоговых;
  • однотрубных;
  • двухтрубных;
  • разборных;
  • неразборных.

Как видите, не имеет значения, о каких именно амортах идет речь. Все они подлежат предварительной прокачке перед установкой. Пусть у вас в распоряжении обычная старенькая Газель или новенькая Ауди. Хотя владельцы дорогих авто зачастую предпочитают обслуживаться в автосервисах. Но сейчас не об этом.

Хотя не принципиально важно, будут ли амортизаторы задние и новые, либо передние и подержанные, особое внимание стоит обратить на конкретный тип элемента. Для газовых, масляных и газомасляных амортов есть свои инструкции. Опираясь на них, вы сможете своими руками прокачать деталь, и стойка будет работать долго, качественно и эффективно

Опираясь на них, вы сможете своими руками прокачать деталь, и стойка будет работать долго, качественно и эффективно.

Газовые амортизаторы

Начнем с прокачки именно этих амортов. В качестве газа чаще всего здесь используется азот. Прокачать их не сложно. Нужно лишь придерживаться определенной последовательности действий:

  • Переверните узел так, чтобы шток был направлен вниз, в сторону пола;
  • Теперь плавно начинайте сжимать амортизатор;
  • После сжатия зафиксируйте его в таком положении на несколько секунд;
  • Затем переверните запчасть наоборот;
  • Подержите шток зажатым 4-5 секунд;
  • До упора выдвините шток обратно;
  • Переверните амортизатор;
  • Оставляйте элемент в горизонтальном положении и устанавливайте на авто.

На этом прокачка считается завершенной. Как я и говорил, ничего сложного. Не спешите, но и старайтесь не передерживать амортизаторы газового типа в сжатом состоянии дольше 6 секунд.

Масляные амортизаторы

В случае с такими автомобильными амортами процедура несколько отличается

Тут крайне важно строго следовать заданному алгоритму. Чем точнее вы будете соблюдать инструкцию, тем выше вероятность все сделать максимально правильно

  • Разместите аморт штоком вниз, как и в случае с газовыми элементами;
  • Плавно сжимайте до упора амортизатор;
  • Завершив сжатие, не отпускайте деталь и удерживайте 2-3 секунды;
  • Не отпуская шток, переверните аморт;
  • Подержите в сжатом состоянии до 6 секунд;
  • В это время воздух должен выйти;
  • Затем до упора вытащите шток;
  • Переверните аморт штоком вниз;
  • Подождите около 3 секунд, и еще проведите аналогичные манипуляции минимум 3 раза.

Хотя считается, что оптимальное число подобных подходов для масляных автомобильных амортизаторов составляет 6.

Когда дойдете до третьей по счету прокачки, обязательно выполните так называемое контрольное действие. Заключается оно в следующем:

  • поверните аморт так, чтобы шток был направлен вверх;
  • сделайте несколько коротких, но резких сжатий штока.

При этом ход в правильно прокаченном амортизаторе обязан быть максимально плавным, никаких провалов и рывков. Если подобное наблюдается, нужно повторить процедуру прокачки.

Газомасляные

Если у вас не возникало никаких проблем с проверкой амортизаторов на работоспособность , то и с этой задачей вы легко справитесь своими руками.

Газомасляные элементы обязательно прокачиваются непосредственно перед установкой. Делать такую процедуру заранее фактически не имеет смысла.

  • Переверните стойку так, чтобы цилиндр был направлен вверх;
  • Сожмите аморт и удерживайте его в сжатом положении 3-4 секунды;
  • Переверните элемент, не разжимая деталь;
  • Медленно и постепенно начните вытягивать цилиндр до его начального положения;
  • Повторите аналогичную процедуру минимум 3-4 раза;
  • Между подходами делается перерыв буквально в несколько секунд;
  • Не переворачивайте аморт после завершения прокачки.

Если вы случайно уроните или перевернете уже прокаченный газомасляный амортизатор, монтировать его на автомобиль нельзя. Сначала обязательно повторите проведенную ранее профилактику и подготовку.

Когда по каким-то причинам у вас не получается прокачать аморты, вы не уверены в собственных силах или чувствуете посторонние звуки, исходящие от работы подвески после замены деталей, лучше обратиться за помощью к квалифицированным специалистам.

Спасибо за внимание! Подписывайтесь, оставляйте отзывы, приглашайте к нам своих друзей и знакомых!

35,00

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Восстановление

Сначала демонтированное устройство нужно промыть, затем внимательно осмотреть. Если имеются трещины, замятия, ремонт амортизатора смысла не имеет: его лучше отправить в утиль и купить новый. Целый корпус предполагает дальнейшую проверку: потяните шток вверх и втолкните вниз – если имеется люфт, заедание, запчасть замените. Амортизатор бывает двух типов, разборка каждого из них имеет свои особенности:

  • двухтрубный: вытащите шток полностью, чтобы получить доступ к крепежной гайке, которая откручивается специальным ключом;
  • однотрубный: наверху имеется защитный колпак, который необходимо сбить, а затем отвернуть фиксирующую гайку, чтобы достать шток вместе с цилиндром или картридж.

Особенности

Если амортизатор масляный, необходимо слить масло из цилиндра, для чего нажмите на клапанную пружину. Потом сбейте втулку, достаньте шток с поршнем, снимите клапан с другой стороны цилиндра. Если устройство газовое или со сменным картриджем, просто открутите фиксирующую гайку и поставьте новый.

Методы восстановления

Есть два способа: первый заключается в полной замене штока вместе с цилиндром на новый картридж, второй подразумевает замену деталей устройства. Здесь стоит остановиться подробнее, т. к. в первом случае финансовые затраты будут больше в 5-10 раз (все зависит от модели авто) больше. Для самостоятельного восстановления амортизатора с полной разборкой необходимо приобрести ремкомплект.

 Для разборки изделия открутите гайку крепления и вытащите поршень. Далее:

  • замените сжимающий клапан, который устанавливается вдавливанием рукой;
  • поставьте поршень и направляющую втулку;
  • залейте масло (можно использовать старое, если оно чистое и прозрачное) – гидравлическую жидкость для АКПП, ГУР либо российское средство АЖ-12Т.

Вдавите шток в цилиндр и залейте жидкость объемом 200-250 мл. Далее медленно вставляйте цилиндр, одновременно вытягивая шток, чтобы масло проникало в полость, а не вытекало наружу. Когда цилиндр полностью вставлен, несколько раз вытащите и вставьте обратно шток: это даст возможность маслу полностью заполнить корпус. Потом заверните гайку и опять прокачайте амортизатора 4-5 раз.

На двухтрубном устройстве все вышеперечисленные процедуры по восстановлению необходимо проводить с надеванием верхней трубы на нижнюю. В ходе процесса давите ее вниз, удерживая шток на месте. Далее нужно прокачать устройство и затянуть гайку.

 Особенности установки амортизаторов на ВАЗ2108-15

Все операции по восстановлению работоспособности ничем не отличаются от описанных выше. Но перед установкой амортизаторы необходимо хорошо прокачать (это относится и к новым изделиям), иначе они не будут полноценно работать. Как это сделать?

Прокачка масляного амортизатора

  • поставьте устройство штоком вниз и вдавите шток до упора;
  • придерживайте амортизатор в таком положении пару-другую секунд;
  • не отпуская штока, переверните деталь и выдержите в сжатом положении 5-6 секунд, чтобы вышел воздух;
  • выдвиньте шток полностью, сделайте паузу в 2-3 секунды и повторите операцию 5-6 раз.

 Прокачка газового амортизатора

  • переверните изделие штоком вниз;
  • медленно вдавите шток и в таком положении оставьте деталь на 5-6 секунд;
  • переверните изделие и выдержите 5-6 секунд;
  • выдвиньте шток до упора;
  • переверните амортизатор и повторите процедуру 3-4 раза.

Прокачка амортизаторов газомасляной конструкции:

  • Переверните стойку так, чтобы цилиндр оказался сверху, и полностью сожмите амортизатор;
  • Подержите его в сжатом состоянии несколько секунд;
  • Потом переверните амортизатор другой стороной, но удерживайте в сжатом состоянии;
  • Не очень быстро вытягивайте шток из цилиндра до полного возврата в первоначальный вид;
  • Повторите такую операцию несколько раз (3-4), с небольшими перерывами (несколько секунд). Как и в предыдущем случае – не прикладывайте большой силы при прокачке.

После выполнения всех этих процедур старайтесь не поворачивать и не класть амортизатор, а установите на автомобиль в таком положении как он был.

После того, как вы прокачали амортизатор – он должен работать идеально. Ничего не должно стучать, подтираться и так далее. При нажатии на кузов может быть слышно небольшое чавканье. Если у вас не получилось прокачать амортизатор с первого раза – не отчаивайтесь и попробуйте еще раз. Принимая к сведению, что вы в этом деле не специалист – это характерно. Повторяйте процедуру прокачки каждые 2-3 года, и ваш амортизатор даст вам максимум от себя. Если же вы не сумели самостоятельно прокачать амортизатор – отвезите его профессионалам, которые не раз уже стыкались с проблемами такого рода. У них должны присутствовать соответствующие инструменты, масло и всё необходимое для этого дела.

Мы показали только два примера прокачки амортизаторов, но существуют и другие варианты. Здесь продемонстрированы только самые распространенные. Если же вам не подошел ни один из наших – поищите где-либо в интернете. Желательно таки постараться, помучится, но сделать все самому. Опыт в таком деле не помешает ни одному владельцу автомобиля. Не вариант же всегда при любой поломке везти в сервис и платить деньги. А такие умения могут привести и к тому, что вы откроете собственный автосервис и сможете зарабатывать деньги на этом. Открывая бизнес – вы не только заработаете денег, но еще и сами научитесь устранять разного рода поломки.

Какие ещё возможны проблемы

Передние амортизационные стойки или задние амортизаторы связаны с кузовом и подвеской через резиновые подушки или сайлентблоки. В первую очередь повреждаются именно эти детали. Их срок службы зависит от качества используемых материалов при изготовлении, условиях эксплуатации машины, некоторых других факторов. Длительная эксплуатация машины с неисправным амортизатором не только ухудшает комфорт при поездках, но может привести к обрыву болтов крепления этого узла к кузову автомобиля или деталям подвески. Движение машины с таким повреждением невозможно, разве только добраться до гаража или ремонтной зоны. Устранить такую неисправность самостоятельно получится не у всех, так как понадобится сварочный агрегат, отрезная машинка, другие инструменты. Лучше всего не допускать таких проблем, следить за состоянием амортизаторов, своевременно их менять или ремонтировать.

Характеристика

На «десятках», аналогично другим переднеприводным моделям ВАЗ, используется схема «МакФерсон».


Она подразумевает наличие независимой передней подвески с рычагами и амортизационной стойкой. Последняя представляет собой упругий элемент, демпфирующий удары и колебания, что возникают при движении автомобиля. Стойка крепится намертво к чашке кузова. Внизу она соединена с поворотным кулаком. Чтобы стойка могла вращаться при повороте ведущих колес, сверху она закреплена посредством опорного подшипника. Стойка является связующим звеном подвески, который обеспечивает связь кузова и колес автомобиля.

Что нужно знать

Обязательно после окончания всех ремонтных работ нужно сделать развал-схождение колес. Без этой настройки лучше вообще не ездить на автомобиле, так как он становится неуправляемым. Делать сход-развал нужно в любом случае, так как при установке новых стоек изменяется положение поворотного кулака. Но хочется поговорить о том, что лучше – поставить новые или провести ремонт старых? А теперь давайте оценим преимущества ремкомплектов. Конечно, это окажется в 2-2,5 раза дешевле, так как запчасти относительно недорогие. Стоит отметить, что распорка передних стоек может улучшить устойчивость автомобиля, уменьшает его крены при поворотах.

Но не стоит забывать, что заправлять масло в амортизаторы нужно равномерно. В противном случае машина становится плохо управляемой, подвеска начинает работать неравномерно. Кроме того, нужно заливать масло с точностью до грамма. Иначе в первые же дни эксплуатации сальник сверху попросту выдавит (при избыточном уровне). Но если масла окажется недостаточно, то амортизаторы будут плохо работать. Да и провести замену всех резиновых прокладок сложно – на поверхностях старого амортизатора есть выработка, которая без труда разрушит новые элементы. Итог – вы можете заплатить вдвойне, ведь придется в конечном счете ставить новые стойки.

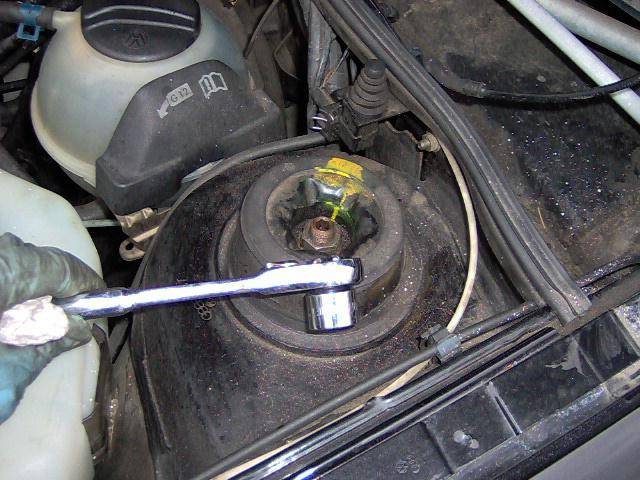

Снятие амортизатора

Самостоятельная замена стоек амортизатора может быть выполнена в гараже. Облегчить работу может смотровая яма или подъёмник, но можно обойтись и без этого. Как поменять задний амортизатор рассмотрим более подробно. Подвески автомобилей имеют некоторые особенности, которые заключаются в размещении пружины и самого амортизирующего устройства. Он может находиться внутри пружины или вне её. Если он находится внутри пружины, понадобятся стяжки для её сжатия. За несколько часов до начала работ следует обработать крепёж жидкостью WD-40. Дальнейший алгоритм снятия амортизатора будет примерно таким:

  1. Ручку переключателя КПП устанавливают в положения первой передачи. Под колёса устанавливают упоры, поднимают кузов и устанавливают его на подставки.
  2. Далее следует снять колесо.
  3. Демонтажу неисправной детали могут мешать провода, идущие от датчика ABS, тормозные шланги. Разъём с проводами отключают, после чего их отводят в сторону. Тормозные шланги вынимают из фиксаторов и также выводят из зоны проведения работ.
  4. При замене передних амортизаторов может понадобиться съёмник для шарниров рулевых тяг. Перед поднятием кузова нужно отпустить верхнюю гайку крепления стойки к кузову машины.
  5. После выполнения всех подготовительных работ можно приступать к отвинчиванию крепежа стойки или амортизатора к подвеске.
  6. Если не получается сразу отвинтить гайку болта крепления, попробуйте применить «удлинитель», в качестве которого можно использовать трубу подходящего размера. Помогает локальный нагрев гайки строительным феном. Использование изношенного инструмента может повредить грани гайки, поэтому проверяйте состояние гаечных ключей перед работой.
  7. Когда гайки будут отвинчены, болты вынимают из проушин и снимают неисправный амортизатор для осмотра и обнаружения дефектов.

Как устроены амортизаторы ВАЗ 2110, 2111, 2112 + схема

  1. Передняя подвеска. Представляет собой классику для переднеприводных авто — стойки Макферсона.

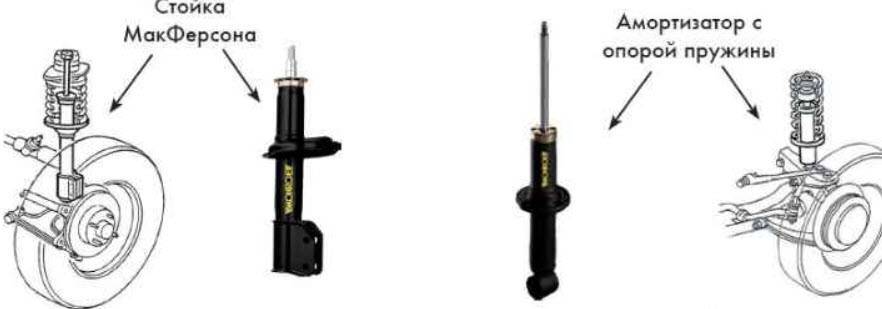

    Стойки типа Макферсон

    Конструкция имеет как достоинства, так и недостатки. Основное преимущество — достаточно высокие показатели комфорта и управляемости при низкой стоимости производства. К тому же у Макферсон — компактная схема, что позволяет уменьшить размеры передней части легковых автомобилей. Главная особенность — отсутствие верхнего рычага подвески. Упругий элемент (пружина) и амортизатор объединены на одной оси, которая является поворотной. Верхняя часть стойки опирается на усиленную чашу в брызговике крыла с помощью опорно-поворотного подшипника.

  2. Задняя подвеска выполнена по «Н» образной схеме и является полузависимой. Амортизаторы для компактности объединены с пружинами на одной оси. Хорошая ремонтопригодность обеспечена простотой конструкции и возможностью менять пружину и амортизатор отдельно.

    Схематическое изображение полузависисомй стойки и её составляющих

Конструкция не обеспечивает идеальную управляемость спортивного авто, но невысокая стоимость перевешивает все возможные недостатки.
