Как установить кондиционер на Ладу Калину: артикулы запчастей, советы

Кондиционер фрост

Комплект Фрост устанавливается на автомобили марки ВАЗ, такие как Гранта и Калина. Этот кондиционер оснащен трехпозиционным регулятором компрессора, что позволяет лучше настроить микроклимат в автомобиле. Кондиционер Фрост неприхотлив в обслуживании: главное — вовремя заправлять в него фреон. Еще эта модель может устанавливаться со специальным фильтром охлаждаемого воздуха.

Некоторые автовладельцы сетуют на сниженную производительность системы по сравнению с некоторыми аналогами, то есть нормальная температура воздуха достигается за более длительное время, чем при применении кондиционера иной системы. Скорее всего, этот изъян связан с недостаточной мощностью компрессора. Но в целом система Фрост не оказывает плохого влияния на эксплуатацию машины, как штатный кондиционер.

Комплект для установки кондиционера на автомобиль Лада Калина

Эта охлаждающая машина работает на фреоне и приводится в рабочее состояние приводом от мотора. В связке со штатной печкой кондиционер образует систему климат-контроля, которая позволяет также снизить влажность воздуха в салоне, что при высокой относительной влажности защищает окна автомобиля от запотевания.

Максимальная скорость, мощность, расход бензина и другие характеристики автомобиля с установленным кондиционером сохраняются в соответствии с ТУ на транспортное средство. Кондиционер Фрост при выводе в свой максимальный режим работы обладает достаточным потенциалом, чтобы снизить температуру в салоне на 5-12 °С относительно наружной температуры воздуха в зависимости от интенсивности солнечной радиации, влажности воздуха и количества человек, находящихся в салоне.

Замена салонного фильтра Калины-2 своими руками: фото и видео

Салонный фильтр Лады Калины – это небольшая деталь из гофрированной бумаги, от состояния которой зависит чистота воздуха в салоне.

Точнее, воздух в любом случае должен поступать чистый, но вот количество поступающего воздуха зависит от уровня загрязнённости фильтра. Допустим, зимой стала хуже греть печка.

Тогда, в первую очередь смотрите на фильтр, и уже затем – на состояние отопителя. Нетрудно понять, что фильтр салона всегда можно заменить. А выполнить эту операцию по силам любому владельцу.

Материалы и оборудование

Деталь, которую мы называем фильтр салона Лады Калины, обозначена следующим каталожным номером: 11180-8122010. Посмотрите на фото и сверьтесь с тем, что доступно у ваших поставщиков.

Чтобы заменить фильтр салона Калины-2, понадобятся всего две отвёртки: крестовая (обычная) и отвёртка torx-t20.

Мы снимем пластиковое жабо, открутив 5 саморезов, а затем демонтируем крышку фильтра и поменяем фильтр.

Набор материалов и инструменты для замены фильтра салона ВАЗ-2192/94

Последовательность действий по замене рассмотрим в следующей главе. А пока отметим, что вместе с фильтром иногда устанавливают и его защиту – пластиковую либо алюминиевую сетку с ячейкой 3-5 мм. Целесообразен ли такой «тюнинг», должен решить владелец. Пластик лучше выбирать термостойкий, а вообще, необходимо помнить: внесение изменений в штатную конструкцию влечёт потерю гарантии.

Выполняя любые манипуляции, когда капот открыт, рекомендуют снимать минусовую клемму с АКБ. И хотя работать с электрооборудованием мы не будем, всё равно рекомендацией лучше не пренебрегать – возьмите и открутите клемму, обозначенную знаком «минус». Это не займёт много времени.

Пошаговая инструкция

Известно, что замена салонного фильтра Лады Калины-2 выполняется каждые 15 000 км. Указанные цифры – это предельное значение, то есть на практике производить замену можно чаще.

Читайте так же:  «Калина-2» и лобовое стекло с обогревомКак добраться до салонного фильтра

Чтобы получить доступ к требуемой нам детали, выполняют действия:

  1. Подойдите к автомобилю, и, не открывая капот, выкрутите 3 самореза, крепящих правое жабо (см. рис.);
  2. Откройте капот, снимите минусовую клемму с АКБ (нужен ключ на 10). Выкрутите ещё 2 самореза, которые удерживают пластиковое жабо, и снимите эту деталь. Под шляпку саморезов подходит отвёртка «t20»;
  3. Обычной крестовой отвёрткой останется открутить два болтика, удерживающих крышку отсека фильтра;
  4. Снимаем крышку отсека, извлекаем фильтр вместе с рамкой, выполняем замену.

Если решите установить сетку, располагайте её над фильтром, а не под ним. В стандартном варианте, тем не менее, предусмотрена только замена.

Пластиковая рамка и фильтрующий элемент

Каждый владелец может поменять предохранитель или установить салонный фильтр, не прибегая к услугам автосервиса. А вот замена лампочки в фаре – задача посложнее. Но раз уж мы говорим о самостоятельном ремонте, подчеркнём ещё раз: как только капот будет открыт, отключают «минусовой» контакт АКБ. На финальном шаге, конечно же, необходимо всё вернуть, как было.

Ещё немного о цифровых обозначениях

Намереваясь купить новый фильтр салона Калины-2, знайте, что данная деталь может обозначаться так:

  • 11180-8122010-00, либо 08 (есть пластиковая рамка);
  • 11180-8122010-01, либо 03;
  • 11180-8122010-82 (производится ЗАО «Лада Имидж»), либо 83 (угольный, ЗАО «Лада Имидж»).

На самой детали может присутствовать обозначение в виде стрелки. В таком случае, необходимо помнить: стрелка показывает направление воздушного потока. Она должна смотреть «вниз».

Комплект 11180-8122010-08

Главное, что хочется заметить здесь – фильтр внутри отсека должен быть установлен плотно. То есть, по краям не должно быть зазоров. Рамка, выполненная из пластика, со своей задачей неплохо справляется.

Цели и задачи, которые решались у нас

Мы рассмотрели, как заменить деталь под названием «фильтр салона». В принципе, можно ничего не менять, а просто выполнить чистку и вернуть всё на свои места.

Как лучше это выполнить, владелец решит сам. Также, инструкция будет полезна в случае, когда владелец решит, что необходимо поменять радиатор печки.

Сначала удаляют фильтр, затем снимают торпедо, а затем появляется доступ к радиатору.

Фильтрующий элемент, если его долго не менять, может выкрошиться от любого прикосновения. В таких случаях, не нужно зря рисковать. Тем, кто не уверен в своих силах, проще доверить выполнение всех действий профессиональным ремонтникам.

Лучше решать имеющуюся проблему, а не создавать дополнительные. И в некоторых случаях целесообразнее обратиться на СТО, а не пытаться всё исправить самим. Открываем отсек, видим разрушенный фильтр – тогда, возвращаем всё на место и отправляемся в сервис.

Распиновка кнопки кондиционера калина

Калины с кондиционером (климатической системой) отличаются от обычной печки следующими элементами: появляется кнопка включения кондиционера (на рисунке под номером 3), устанавливается свой регулятор температуры с нарисованными значениями (под номером 5, особенное отличие от обычного регулятора печки в обратной регулировке, то есть где у регулятора обычной печки жарко, то у регулятора с кондиционерам там холодно). Так же в машинах с кондиционерам в плафоне освещения салона устанавливается дополнительный датчик температуры салона.

Сначала назовем все элементы управления кондиционером, а потом уже опишем что делает каждый и сам принцип работы:

  1. Регулятор скорости вентилятора.
  2. Регулятор забора воздуха, рециркуляция.
  3. Кнопка включения кондиционера.
  4. Регулятор направления воздушного потока.
  5. Регулятор температуры выходящего воздушного потока.

Регулятор скорости вентилятора

Данный ругулятор имеет 5 положений: Выключен, 3 скорости потока и максимальная скорость. Максимальную скорость я вынес в отдельный пункт, так как данная скорость работает без резистора и работает даже при его перегорании. При положении регулятора в зоне 0 все электро элементы системы отключаются.

Рециркуляция, регулятор забора воздуха

Данный регулятор отвечает за то, откуда будет поступать новый воздух или с улицы или из вашего салона. Имеет 2 положения: улица и салон, хотя можно установить и центральное положение (частично будет браться с улицы и частично из салона). Не желательно на долго включать рециркуляцию из салона, так как не будет поступать свежий воздух в салон и возможно ухудшение состояния людей в машине.

Кнопка включения кондиционера

Данной кнопкой запускается сам компрессор кондиционера и салонный радитор кондиционера начинает охлаждаться, работает только при включенной скорости работы вентилятора. До 2011 года индикатор работы кондиционера не был подключен, хотя в дизайне предусмотрен.

Регулятор направляения воздушного потока

Данным регулятором вы можете задать где будет выходить потоки охлажденного или нагретого воздуха. Основные 4 положения: только лобовое стекло, только центральные воздуховоды, только ноги, ноги и лобовое стекло. Для более быстрого охлаждения или нагревания салона советую использовать положение центральных воздуховодов, а в остальном использовать пололжение: ноги и лобовое стекло. Особенно это нужно при работе кондиционера в режиме охлаждения, что бы вас не продуло.

Регулятор температуры

Данным регулятором вы указываете климатической системе какой температорой должен быть салон. У калины с кондциионером в печке установлено 2 радиатора: через один протекает нагретая жидкость охлаждения двигателя, а через дургой фрион кондциионера (который охлаждается при включенной кнопки кондиционера). В зависимости от выставленной температуры заслонка регулирует через какой радитор и сколько пропускать воздуха чтобы достич желаемого результата. Если регулятор повернут в крайнее левое положение (охлаждения), то весь поступающий воздух проходит через радитор кондциионера, а если в крайнем правом, то через второй радитор нагрева.

При других положениях, то есть задается именно нужная температура, в роль включается контроллер, который устанавливает температуру из 2-х факторов: температура салона и желаемая температура. Рассмотрим следующие возможные варианты работы климатической системы при заданной температуре:

  • Температура салона гораздо ниже заданной (например утро зимой), а вы задали температуру 22 градуса — сначала климатическая система начнет подавать максимально горячий воздух, во время прогрева салона с датчика температуры салона забирается информации и при достижении заданной температура температура выходящего потока из сопел снизится до заданной. Часто люди не понимают что происходит, чуствуя резкое изменение температуры в сторону холода, и начинаю прибавлять регулятор, начинается опять нагрев и при достижении снижение. Советую просто N время потерпеть и Вам станет довольно комфортно.
  • Температура салона выше заданной (летний день), а вы задали 18 градусов — по личному опыту работает немного другой алгоритм, заслонки ставятся так чтобы сразу подать заданный температуры воздух.

Само включение кондиционера влияет на температуру радиатора (спарителя) самого климата.

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 22 покупателя

Регулирует включение/выключение кондиционера.

Вес, кг: 0.05 Размеры, см: 6 х 3 х 3 Объем, м3: 0.00005

Главные компоненты системы

Система кондиционирования в Ладе Калина включает в себя различные компоненты, одним из которых является конденсатор. Это устройство находится перед радиатором охлаждения мотора в соответствующем отсеке. Он фиксируется кронштейнами. Его соты сделаны из алюминиевых трубок, в которых предусмотрены продольные перегородки и ребра, улучшающие теплоотдачу.

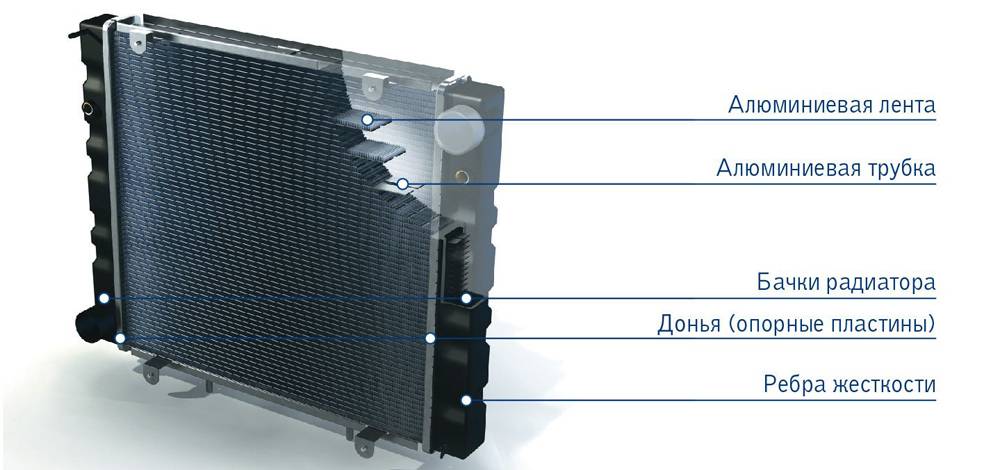

Бачки сделаны из алюминия и оснащены фланцами, которые подсоединяются к трубопроводам. У каждого бачка есть секции. При включении кондиционера запускает вентилятор, что способствует улучшению теплообмена и снижению давления в системе. Если деталь не работает, проводится ремонт конденсатора.

Салонный фильтр следует периодически менять

Рекомендуется весной промывать ребра А и Б агрегата от грязи, которая скопилась на его поверхности. Подобная профилактика улучшает теплообмен, снижая давление и увеличивая эксплуатационный срок всей системы конденсирования.

Нельзя мыть конденсатор специальными установками, выпускающими струю воды под высоким давлением, иначе пластины с тонкими стенами могут повредиться. Использование подобного метода промывки приводит к частой замене конденсатора. Связано это с тем, что он первый попадает под поток реагентов и камешков.

Если герметичность конденсатора нарушена из-за коррозии, ремонт будет стоить дорого. Давление в системе летом может доходить до 25-28 бар. При этом учитывается сложная структура трубки. Каналы, имеющиеся внутри конденсатора, из-за проведения сварочных работ могут быть перекрыты. Такой ремонт приводит к снижению рассеиваемой мощности и ухудшению работы кондиционера. Автомеханики в данной ситуации рекомендуют устанавливать новый конденсатор.

Устройство СОД Лады Калины

На автомобилях Калина 1 и Калина 2 используется жидкостная система охлаждения. Она состоит из рубашки двигателя, радиатора, электровентилятора, помпы (водяного насоса), расширительного бачка, термостата и соединительных шлангов. Охлаждающая жидкость перемещается по двум контурам циркуляции. В малом круге антифриз циркулирует только по рубашке двигателя, а в большом жидкость проходит через радиатор.

Расширительный бачок

Используется для заливания жидкости в систему. Изготавливается из термостойкого пластика полупрозрачного цвета для возможности контроля уровня антифриза. На верхней части предусмотрен специальный патрубок, через который бачок соединяется с пароотводом радиатора.

Герметичность всей системы обеспечивается клапанной крышкой, имеющей впускной и выпускной клапаны. Последний предназначен для поддержания в СОД давления выше атмосферного. Благодаря этому потери в виде пара снижаются, а температура кипения рабочей жидкости увеличивается. Выпускной клапан крышки открывается при повышении давления до 1,1 бар, а впускной – когда давление снижается до 0,13 бар, и двигатель остывает.

Помпа

Это центробежный насос с лопастями. Он имеет ремённый привод от шкива коленвала, включен в систему газораспределительного механизма. Помпа изготавливается из алюминия. Этот узел ремонту не подлежит – при выходе из строя его можно только заменить. Вращение происходит за счёт двухрядного неразборного подшипника, его высокотемпературная смазка рассчитана на весь срок эксплуатации. Спереди находится зубчатый шкив, сзади – крыльчатка.

Термостат

Предназначен для перераспределения потоков охлаждающей жидкости, имеет в своем составе чувствительный к температурам элемент и два клапана. Когда двигатель остывает, один из клапанов термостата находится в закрытом положении, и жидкость циркулирует по рубашке мотора – используется только малый контур. По мере достижения температуры в 85 градусов второй клапан начинает приоткрываться, пропуская антифриз в радиатор и перекрывая при этом байпасный канал. Полное открытие происходит при температуре от 100 градусов. В этом случае вся жидкость начинает проходить через охладитель.

Радиатор двигателя

Теплообменник бывает монолитный алюминиевый, трубчатый, пластинчатого типа. В его устройстве используются два пластиковых бачка, которые соединяются трубками. Верхний – впускной, а нижний – выпускной, через него охлаждённая жидкость отправляется снова к двигателю. Возле первого расположен пароотвод, соединённый с расширительным бачком. Радиатор на Калине дополняется электровентилятором. В нижней части выпускного бачка расположена сливная пробка.

Электровентилятор охлаждает жидкость принудительно. Он включается через реле после команды с ЭБУ при достижении температурой критических отметок.

Система охлаждения дополняется радиатором печки, который интегрирован в СОД и используется для нагревания воздуха в салоне, так как через него тоже проходит горячий антифриз. Контроллер следит за температурой охлаждающей жидкости с помощью датчика, который устанавливается в головку блока цилиндров и передает показания на панель приборов. Для передачи сигнала на контроллер используется датчик, установленный на патрубке выпуска, возле термостата.

Отличия модификации с кондиционером

Некоторые комплектации Лады Калины дополняются кондиционером, который является частью климатической установки и используется для охлаждения воздуха в салоне. Устройство не может работать, если температура на улице ниже 5 градусов, двигатель не запущен или когда включен вентилятор печки. Компрессор кондиционера работает от привода двигателя, и это главный минус установки.

Использование охладителя повышает расход топлива и отрицательно влияет на динамические характеристики. Регулировка температуры осуществляется с помощью ручки на блоке управления климатом в салоне. В автомобиле с кондиционером воздух попадает сначала на испаритель, а потом на радиатор отопителя.

Кнопка включения кондиционера (для некоторых вариантов исполнения автомобиля)

Кнопка А/С предназначена для включения и выключения кондиционера. При включенном кондиционере светится индикаторная пампа, встроенная в кнопку А/С.

Кнопка режима ускоренного охлаждения салона (для некоторых вариантов исполнения автомобиля) Кнопка и» предназначена для включения кондиционера в режиме рециркуляции воздуха в салоне. Воздух поступает из центральных и боковых вентиляционных решеток панели управпения.

Кнопка ГН1 включения электрообогревателя заднего стекла

Кнопка предназначена для включения и выключения электрообогревателя заднего стекла

Для некоторых вариантов исполнения автомобиля данная кнопка также включает и выключает электрические обогреватели наружных зеркал заднего вида

Кнопка предназначена для включения и выключения режима рециркуляции воздуха. При включенном режиме рециркуляции (о чем свидетельствует свечение индикаторной лампы, встроенной в кнопку) салон автомобиля изолирован от атмосферы, и поступпение в салон свежего воздуха прекращается. Вентилятор обеспечивает циркупяцию воздуха по замкнутому контуру. Если повторно нажать на кнопку и выключить режим рециркуляции (при этом встроенный в кнопку индикатор погаснет), в салон начнет поступать свежий атмосферный воздух.

Выбор источника поступления воздуха в салон выполняется с помощью двух кнопок. При включенном режиме в салон поступает наружный воздух. В режиме рециркуляции 4^ салон автомобиля изолирован от атмосферы, а воздух циркулирует по замкнутому контуру.

Наружный атмосферный воздух поступает в системы отопления и кондиционирования через воздухозаборную решетку. расположенную перед ветровым стеклом. Периодически очищайте отверстия воздухозаборной решетки от листьев и прочего мусора, затрудняющего прохождение воздуха.

В абсолютном большинстве случаев наилучшие результаты работы систем. обеспечивающих комфортный микроклимат. достигаются в режиме поступления в салон наружного воздуха. Длительное включение режима рециркуляции воздуха, особенно при неработающем кондиционере, приводит к конденсации влаги на стеклах.

Поэтому рекомендуется включать режим рециркуляции воздуха только в случае необходимости, например, при движении по местности с задымленной или загрязненной атмосферой. Как только необходимость изоляции салона автомобиля от атмосферы отпадет, выключите режим рециркуляции воздуха.

Кнопки переключения режимов распределения воздушных потоков Кнопки предназначены для выбора режима распределения воздушных потоков в салоне. Во всех режимах небольшой поток воздуха поступает в салон через боковые вентиляционные решетки, расположенные в панели управления.

Наружный воздух поступает в салон через центральные и боковые вентиляционные решетки. расположенные в панели управления.

Наружный воздух поступает в салон одновременно через центральные и боковые вентиляционные решетки в панели управления и через нижние вентиляционные отверстия. которые обеспечивают подачу воздуха в зону расположения ног водителя и пассажиров.

Наружный воздух поступает в салон только через нижние вентиляционные отверстия, которые обеспечивают подачу воздуха в зону расположения ног водителя и пассажиров.

Для некоторых вариантов исполнения автомобиля при выборе режима i^J система автоматически включает режим подачи в салон наружного воздуха.

Наружный воздух поступает в салон одновременно через сопла обдува ветрового стекла, расположенные в верхней части панели управления (около нижней кромки ветрового стекла», и через нижние вентиляционные отверстия.

Наружный воздух поступает на обдув ветрового стекла через сопла, расположенные в верхней части панели управления (около нижней кромки ветрового стекла).

Для некоторых вариантов исполнения автомобиля при выборе режимов *// или <$$ система автоматически переходит в режим подачи в салон наружного воздуха и включает кондиционер. В этом случае вы не можете выключить кондиционер.

Замена радиатора на Калине

На рынке автомобильных запчастей представлены две марки теплообменников:

  1. ДААЗ – штатный радиатор, стоимость начинается от 1700 рублей.
  2. LUZAR – второй по популярности после заводского. Стоит около 1800 рублей.

Зарубежные производители также могут предложить неплохие варианты по низким ценам: например, Hofer.

Замена радиатора охлаждения на Калине начинается с подготовки инструмента:

  • набор торцевых головок;
  • трещоточный вороток;
  • удлинитель;
  • отвёртки фигурные и с плоским лезвием;
  • пассатижи.

Перед тем как начинать демонтаж радиатора своими руками, нужно слить в подходящую ёмкость весь антифриз из системы. Перед любыми манипуляциями должна быть обесточена бортовая сеть, для этого отсоединяется «минусовая» клемма от аккумулятора. Процесс снятия выглядит следующим образом:

  1. Автомобиль устанавливается на ровную площадку.
  2. Снимается защита двигателя снизу. Так облегчается слив охлаждающей жидкости, в противном случае она разольётся по металлическому листу.
  3. После того как двигатель остыл, можно приступать к сливу антифриза.
  4. Снимается короб воздушного фильтра.
  5. Демонтируется катушка зажигания для облегчения доступа к сливной пробке на блоке цилиндров. Высоковольтные провода рекомендуется отсоединить.
  6. Ключом на 13 мм откручивается сливная пробка на блоке. Под место слива подставляется ёмкость.
  7. Демонтируется нижний шланг радиатора. Крышку расширительного бачка нужно открутить – система разгерметизируется, и охлаждающая жидкость сольётся быстрее.
  8. После того как вся жидкость выльется, сливная пробка закручивается обратно.
  9. Отвёрткой снимается хомут с патрубком подогрева дроссельной заслонки.
  10. От вентилятора отключается разъем.
  11. Откручиваются 4 болта рамки, которые удерживают вентилятор на радиаторе. Чтобы извлечь узел, нужно потянуть его вверх.
  12. Со штуцеров радиатора следует снять все патрубки, для чего ослабляют хомуты.
  13. Откручиваются ключом на 10 мм оставшиеся 2 гайки, с помощью которых теплообменник крепится к кузову.
  14. Наклонить радиатор к двигателю и, потянув вверх, извлечь.

На этом демонтаж теплообменника завершен. Если причина неисправности не установлена, то нужно проверить радиатор. Для этого в отводы устанавливаются заглушки, а теплообменник погружается в воду. Через малый штуцер автомобильным компрессором в радиатор нагнетается воздух. Если обнаруживаются свищи, значит, узел пробит и подлежит замене. Если утечки небольшие, то можно попытаться запаять трещины, но для этого придется обращаться в автосервис.

Радиатор устанавливается в порядке, обратном снятию. При монтаже лучше использовать новые хомуты и внимательно осмотреть патрубки. При наличии трещин эти детали тоже нужно заменить.

После установки радиатора, вентилятора и всех патрубков можно заливать антифриз до тех пор, пока из патрубка подогрева дроссельной заслонки не потечёт охлаждающая жидкость. Если радиатор снимается не для замены на новый, то рекомендуется обязательно его прочистить. Для демонтажа узла, оснащённого установкой для кондиционирования, потребуется дополнительно снять некоторые детали, закрепленные на радиаторе. Для этих работ нужен набор торцевых ключей (звездочек).
