Устанавливаем противотуманные фары на Рено Логан своими руками (фото и видео)

Замена противотуманной фары (ПТФ) и лампы на Рено Логан

Для полноценной замены противотуманной фары на автомобиле Рено Логан не всегда обязательно обращаться за помощью к квалифицированным специалистам из сервисного центра. Если ваш автомобиль не находится на гарантии, или птф не входит в перечень деталей, доступных для замены бесплатно, можно провести работу самостоятельно. Достаточно иметь при себе все необходимые для работы инструменты, а также предварительно ознакомиться с порядком их проведения.

 Последовательность выполнения работ

  1. Для начала владельцу необходимо снять специальный грязезащитный щиток, расположенный на бампере автомобиля Рено Логан. Снимается он с той стороны, с которой расположен дефектный источник освещения — птф.
  2. Когда эта работа будет сделана, следующей задачей является разъединение пластмассового фиксатора проводов. Проверяется фаза на предмет работы с перебоями. Выполняется эта работа крайне просто.
  3. Следующим этапом будет отсоединение разъема от противотуманки, фаза отключается. Как только он будет находиться отдельно, лампу надо повернуть против часовой стрелки.
  4. Теперь противотуманную фару можно извлечь, а провод, на котором находится фаза, желательно отложить в сторону.

Противотуманки далеко не всегда нужно заменять целиком. Бывает и так, что нужно провести замену сгоревшей лампы, в которой фаза перегорела. После отключения всех разъемов, питающих источник света, снятие лампы будет возможно легким движением руки.

Монтаж противотуманной фары на автомобиль Рено Логан выполняется в обратной последовательности. Поверните лампу по часовой стрелке, после чего подключите разъем, на котором находится фаза. Обратно сожмите пластиковый фиксатор проводов, установите грязезащитный щиток со стороны, где лампа устанавливается. Проверьте работу новой фары и убедитесь в том, что фаза не коротит.

Регулировка

Одной только замены фары недостаточно. Главной ее особенностью является то, что некоторые модели Логан могут излучать белый (обычно это светодиодные модели), а некоторые — желтый свет. Главный момент — надо правильно настроить птф. Так, вы можете быть уверенными в том, что поток света направляется именно туда, куда надо, а не вверх или в сторону. В процессе регулировки нужно обязательно соблюдать такие правила:

  • Регулировку границ пучка света, который излучают светодиодные птф, надо выполнять максимально точно. Запомните — свет от данного источника никогда нельзя направлять выше определенной горизонтальной плоскости;
  • Установка таких фар птф на Логан должна выполняться максимально близко к дорожному покрытию. Это позволит предельно корректно определить границу светового пучка, который излучают светодиодные модели.

Только в исключительных случаях требуется корректировка на станции технического обслуживания. В большинстве случаев эта работа выполняется самостоятельно, так как принцип разборки и сборки является довольно простым. Тем не менее, если вы видите, что с корректировкой работы противотуманной фары на автомобиле Рено Логан возникают проблемы, скорее всего, придется навестить сервисный центр.

На выполнение полного перечня работ, описанных выше, требуется максимум один час свободного времени. В сервисном центре это время может быть больше, в зависимости от очереди на ремонт других транспортных средств. Замена птф на автомобиле Рено Логан должна проводиться в том случае, если противотуманная фара нестабильно зафиксирована на своих посадочных местах, перегорела лампа, либо треснуло защитное стекло. Вполне возможно, заменить лампу придется и при наличии глубоких сколов, поскольку они способны ухудшить рассеивание светового потока. Соответственно, это приводит к проблемам во время езды в тумане.

Выводы

Установка противотуманных фар на автомобиль Рено Логан не требует применения грубой силы и траты большого количества времени. Специальные навыки могут оказаться полезными только во время регулировки подачи светового пучка. При наличии серьезных проблем с птф лучше всего обратиться за помощью к специалистам сервисного центра. Они быстро и квалифицированно проведут работы по замене и настройке.

Установка ПТФ своими руками

Рассмотрим пример установки ПТФ на Рено Логан фазы 2.

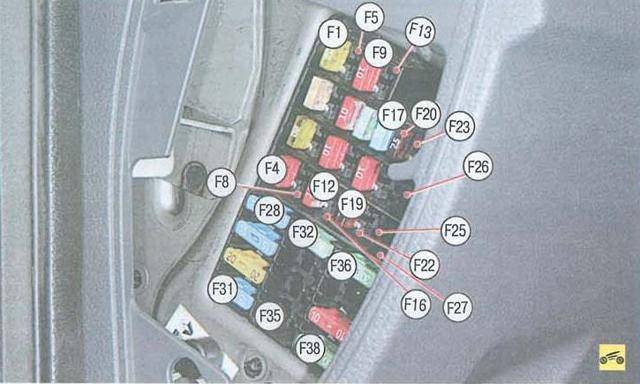

Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!

Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком

Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.

Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:

  • Комплект ПТФ.
  • Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
  • Рамка для ПТФ (является вспомогательным инструментом).
  • Жгут проводов.
  • Маркер.
  • Шуруповёрт или дрель.
  • Напильник или шлифовальная бумага.
  • Нож.

Так расположены провода жёлтого и синего цвета до переделки.

А так они расположены после.

Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.

Последовательность действий

  1. В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
  2. Откручиваем два болта крепления кожуха.
  3. Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
  4. Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.

Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.

В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.

Сборку производим в аналогичном порядку снятия.

Подключаем ПТФ

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!

Противотуманные фары: что это такое

Противотуманные фары — это дополнительные фонари на автомобиле, предназначенные для того, чтобы освещать дорогу в тёмное время суток в условиях дождя, тумана или снегопада. Каждый автолюбитель знает, что в таких условиях головные фонари практически бесполезны. Луч света отражается от капель тумана или дождя и слепит водителя, создавая опасную аварийную ситуацию.

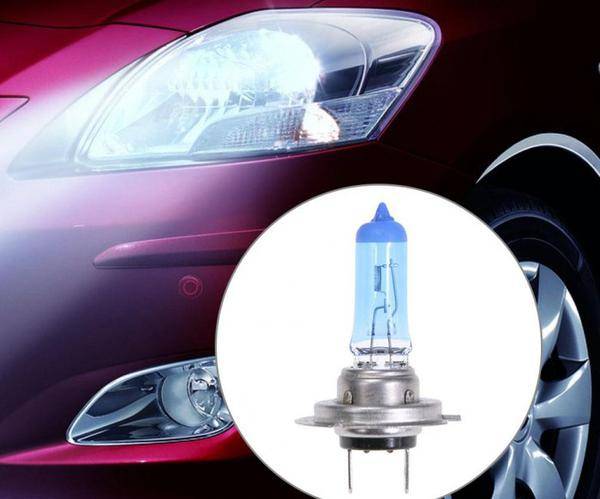

Лампы, применяемые в автомобиле Рено Logan

Капельно-воздушная масса тумана, как правило, нависает над дорогой на некоторой высоте. И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана. Если говорить о снеге или дожде, то здесь играет роль совершенно другой фактор — цветовой тон пучка света. От противотуманной фары идёт остронаправленный пучок света, пропускаемый через специальные световые фильтры жёлтого цвета. Это даёт возможность обеспечить гораздо лучшую видимость, чем при использовании головных фонарей.

Однако их вполне можно использовать в качестве основного источника света в условиях умеренно ограниченного освещения. Они позволяют гораздо лучше воспринимать дорогу. Делают транспортное средство более видимым на дороге и не слепят при этом водителей встречных автомашин.


Фара противотуманная. Комплект перед установкой.

Если вы устанавливаете их самостоятельно, вам необходимо знать, что чересчур высоко расположенные фонари не улучшают, а, наоборот, существенно искажают видимость на дороге, поскольку при этом они отражаются от капель тумана. И следует помнить, что здесь желательно устанавливать фонари с жёлтыми световыми фильтрами — они наиболее эффективны.

Устанавливаются такие фонари обязательно парой. Расстояние от бокового габаритного фонаря по внешнему краю рассеивателя должно составлять не более 40 см, а высота от покрытия дороги по нижнему краю рассеивателя — до 25 см. Они обязательно устанавливаются не выше головных фонарей.

Стоит ли ставить диодные?

Светодиодные источники света сейчас очень популярны среди автовладельцев. Современная промышленность выпускает полупроводниковые лампочки практически всех типоразмеров и с любыми цоколями. Имеет ли смысл заменить обычные лампочки накаливания на светодиодные в противотуманках?

Светодиодные источники света с цоколями H11 и H16

Производитель Рено Логан этого делать не рекомендует, но не указывает, по какой причине. Я довольно долго изучал этот вопрос и посетил множество автомобильных форумов. Вот небольшая подборка наиболее часто встречающихся отзывов и мнений:

  1. Светодиодные очень экономичны и дольше служат.
  2. После замены на светодиоды очень сложно, а чаще всего невозможно правильно отрегулировать световой пучок.
  3. Светодиоды в ПТФ слепят встречных и абсолютно не освещают дорогу перед собственной машиной.
  4. Светодиодные приборы не справляются со своей задачей – в снег, дождь или туман совершенно не улучшают видимость.
  5. Мощности светодиодов с нужным цоколем не хватает для нормального освещения дороги в непогоду.
  6. Если фара рассчитана на обычную лампочку, то установка в нее светодиодной запрещена законом (часть 3 статья 12.5 КоАП РФ).

Итак, один аргумент «за», пять «против». Я думаю, вывод однозначный: светодиоды для работы в противотуманных фонарях, рассчитанных на работу с лампой накаливания, не подходят. Если все же есть желание перейти на светодиоды, необходимо купить фары, рассчитанные на работу с полупроводниковыми источниками света. Только так можно рассчитывать на эффективность освещения и отсутствие конфликтов с сотрудниками ГИБДД.

Как установить и отрегулировать противотуманную оптику?

Как происходит установка противотуманных фар? Перед началом процедуры следует внимательно ознакомиться с существующими правилами, как устанавливаются противотуманные фары, что позволит избежать негативных последствий неграмотного монтажа и избавит владельца от нежелательных неудобств. В числе таковых присутствует не эффективное освещение обочины, а банальное ослепление встречных участников потока.

В качестве монтажной процедуры, когда осуществляется установка противотуманных фар, можно избрать два варианта ее реализации: путем самостоятельного выполнения полного комплекса манипуляций и посредством обращения к специалистам профильной мастерской.

Если владельцем избран вариант собственноручной установки противотуманных осветительных приборов, то ему рекомендуется следовать нижеприведенному алгоритму производства работ.

  1. Первоначально проверяем наличие в монтажном блоке Renault Logan, расположившемся в подкапотном пространстве, специального реле. Если таковой элемент отсутствует, то приобретаем его.
  2. Устанавливаем автомобиль на достаточно ровную поверхность и демонтируем передний бампер с щитками для отвода грязи.
  3. В качестве посадочных мест для монтажа противотуманных приборов на бампере изначально присутствуют так называемые «маски». Они выглядят как пластиковые элементы, окрашенные черным цветом.
  4. Установка противотуманных фар происходит строго в обозначенные места и фиксируем к поверхности бампера саморезами (2-3 шт.).
  5. Устанавливаем бампер Renault Logan и подключаем электрический разъем к патрону со вставленной в него лампой. Проверяем надежную фиксацию патрона в корпусе и стекло противотуманной фары, дабы обезопасить себя от неприятного «дребезжания» светового пучка (т. е. лампы) при движении.
  6. Проводку прикрепляем к бамперу Renault Logan посредством пластикового фиксатора.
  7. Монтируем отводящие грязь щитки.
  8. Выполняем регулировку оптики.

Как установить противотуманные фары?

Перед началом процедуры по установке комплекта противотуманных фар в бампер Лада Ларгус выполняем ряд подготовительных манипуляций, связанных с предварительной проверкой правильности подключения проводов и работоспособности изделий, а также запасаемся потребным инструментом, набор которого весьма прост.

Монтажная процедура несложна, поэтому смело приступаем к ее реализации.

Открываем капот и обесточиваем сеть путем снятия клемм с АКБ.
Теперь можно снимать передний бампер, что позволит корректно установить и подключить противотуманные фары, а также закрепить проводку. Откручиваем снизу винты, которыми этот элемент удерживается на кузове LADA Largus. То же проделываем с болтами под капотом и саморезами в колесных арках

Повышенное внимание адресуем двум, спрятавшимся в углах бампера болтам, поскольку без их «капитуляции» он не поддастся съему, ведь его не «отпустят на волю» крылья.
Чтобы победить эти крепежные компоненты воспользуемся отверткой. Во время манипуляции аккуратно отводим подкрылок, чтобы не мешал нашим действиям

Съем бампера выполняем аккуратно, потянув его строго вперед (по ходу движения).
Далее, удобно расположив кузовное изделие, выполняем демонтаж заглушек. На внутренней поверхности бампера отцепляем фиксирующие компоненты, после чего заглушки легко извлекаются.
Помещаем в ниши бампера новые ПТФ и приступаем к их надежному креплению. Это выполняем посредством винтов, которыми прикручиваем светотехнические устройства к кузовному элементу.
Теперь по внутренней полости бампера прокладываем проводку и фиксируем ее с помощью скотча и стягивающих хомутиков. Делаем это на обеих сторонах кузовного элемента. Минусовые провода скрепляем с кузовом, который выступает в качестве «массы» автомобиля Лада Ларгус.
Устанавливаем бампер и фиксируем его указанным перечнем крепежа, действуя в обратном порядке.
Далее потребуется вывести концевые участки проводов ПТФ в подкапотную зону. При прокладке также применяем скрепляющие стяжки.
Перемещаемся в салон и выбираем место для крепления заранее приобретенной кнопки включения ПТФ. Саму кнопку можно врезать в понравившийся участок панели, что будет более эстетично в сравнении с фиксацией ее на поверхности салонного элемента.
Концы проводки, прикрепленные к выводам кнопки, направляем к монтажному блоку с реле и предохранителями.
Вспомнив о кабельных концах ПТФ, подводим их также в район дислокации блока, который располагается по левый бок от рулевой колонки.
Действуем по положениям инструкции, прилагаемой к комплекту оптики. Выполняем все коммутационные манипуляции, соединяя провода, как обозначено в схеме инструкции.
В завершении проверяем работоспособность новых световых устройств и при потребности регулируем корректность направления светового пучка.

Установка противотуманных фар на Рено Логан: фото, видео, советы

Монтируем отводящие грязь щитки. Выполняем регулировку оптики.

Процедура идентична как для правой, так и для левой ПТФ. Обозначенная здесь последовательность работ имеет общий характер, поскольку для различных годов выпуска модели алгоритм действий обладает своей спецификой.

Если модификация Рено Логан выпущена до г. Регулировка светового пучка противотуманных фар очень важна и не сопряжена с трудностями ее реализации. Перед непосредственной регулировкой проверяем давление воздуха в шинах и при потребности прибегаем к его выравниванию.

Установка птф на Рено Логан фаза 1 своими руками видео

Устанавливаем автомобиль передней частью к стене. Удостоверяемся, что топливный бак заполнен на половину емкости или менее.

Наносим на поверхность стены специальную разметку, где заранее отмечаем центры фар. Фаза крепление рамки птф рено логан Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары. Шаблон необходимо вырезать по накладке, соблюдая все размеры. Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1 Для работ в фазе 1, нужно только вырезать нишу под ПТФ в самом бампере.

Далее, лучше всего снять передний бампер, о том, как легко это крепление рамки птф рено логан написано в этой статье. Сняли бампер, установите парктроники! Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели. Благодаря шаблону, просверлить отверстия не составит труда Вставляем в высверленные отверстия бампера заглушку ПТФ.

Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер. Я решил бороться с ним по своему! А именно ни копейки не давать этим пройдохами и спекулянтам, продавцам иностранных запчастей.

Установка противотуманных фар на Рено Логан

Дадим стране отечественный продукт! Я сначала попробовал прикрепить на болт с гайкой…ага, хренушки…болт то я вставил, но чтобы накрутить на него гайку, его нужно придерживать ключом или отверткой, но ими просто не подлезть.

Имейте ввиду, для крепления ПТФ нужно затариться четырьмя клипсами, типа тех, в которые заворачивается болт крепления бампера, к крылу. Ну и напоследок прикинул ПТФ к рамке Продолжение в следующей части отчета. Всех С Рождеством!
