Установка противотуманок на Лада Гранта своими руками: схема подключения ПТФ

Лучшие светодиодные противотуманные фары

Универсальные

Osram LEDriving FOG 101 – многофункциональная модель, выполняющая функции в качестве противотуманки, дневного ходового огня и поворотной подсветки в легковушках и грузовиках. Монтируется в посадочное место диаметром в 9 см, в том числе взамен галогенных девайсов.

Устанавливается с помощью оригинального крепления, легко настраивается под нужным углом, управляется с салона «родной» клавишей. В конструкции используются диоды собственной разработки, полимерная линза, алюминиевый корпус.

Достоинства:

  • характеристики: Н11 / 14 (20) / 12 (24) / Ø90 мм / 15,0…15,2;
  • линза устойчива к воздействию мороза, воды и камней;
  • широкое пятно видимости с оптимальными светотеневыми пределами;
  • полная автономность системы, высокая экономичность;
  • эффективность отражателя составляет более 95%;
  • стильный дизайн, долгий срок эксплуатации – примерно 10 тыс. часов.

Недостаток:

слишком мягкое освещение.

По отзывам: пользователи довольны – рекомендуют.

Эффективные

Wesem CDC2 – недорогая практичная модель, состоящая из 3 светодиодов Orsan, черного ударопрочного корпуса, пластиковой линзы, стеклянного рассеивателя, алюминиевого радиатора, проводов и разъемов.

Крепится в штатное место или над (под) бампером кронштейном вверх (вниз) на разные виды транспорта, а также с/х и строительную технику. Пара ПТФ создает световое пятно правильной геометрии на оптимальную дистанцию.

Достоинства:

  • характеристики: Н11 / 9 / 12 (24) / Ø84 мм / 2,8…3,0;
  • хорошее светотеневое разделение;
  • отсутствует ослепление водителей на встречных полосах;
  • оптимальные мощность и экономичность;
  • герметичность, симпатичный дизайн, бюджетная цена.

Недостаток:

ограничивает движение по сугробам.

По отзывам: красивый внешний вид, серьезная оптика.

Лада Гранта SE › Бортжурнал › Установка ПТФ

Всем привет))) Итак я сегодня расскажу об установки ПТФ на свою Ладу Гранту. Рассказ будет довольно длинный и всем желаю терпения дочитать до конца. Начнем с того, что при включении дальнего света фар, ближний на гранте отрубается (в отличии от приоры и калины), что для меня не очень хорошо, так как не видишь перед машиной 5-10 метров. Дабы избежать этого неприятности мной было решено поставить противотуманные фары. Выбрав день, вместе с моим другом zhendos07 отправились за покупкой всего необходимого. Что в итоге было куплено. Итак по порядку. 1) ПТФ фирмы киржач (в ПТФ-ках сразу стояли лампы фирмы Osram) 2) Набор для подключения ПТФ (покупайте набор именно от гранты, т.к. набор от приоры и калины не подходят) 3) Проставки или как еще их называют «Очки» в бампер (бампер у меня от гранты лифтбек)

Кому интересно, разберу для внимания состав набора для подключения ПТФ. Итак туда входят 1) Сама проводка в гофре (гофра — огромный +

) 2) Кнопка для включения ПТФ с колодкой и проводами 3) Реле 4-х контактное 4) Колодка под реле (в наборе специальная колодка, чтобы ее можно было присоединить сбоку к блоку предохранителей) 5) 2 предохранителя на 10А 6) Болтики и коннекторы 7) Инструкция по подключению ПТФ

Приехав ко мне в гараж, мы с другом zhendos07

решили устанавливать ПТФ. Итак обо всем по порядку. Идея установить люксовый МУС отпала, поскольку это лишние вложения, и в дальнейшем надо было бы снимать приборку впаивать туда диод, что не очень хотелось делать. Было решено делать через обычную кнопку. Первым делом мы сняли бампер, буквально за 5 минут. Держится он сверху, где решетка, внизу под бампером и под номером 2 болта (не забудьте про них). Сняв бампер, и вытащив старые заглушки были поставлены новые заглушки ПТФ. После я прикрутил каждую ПТФ к бамперу обычными шурупами, кстати они есть в наборе для ПТФ.

Дальше решили заняться проводкой. И тут нас ждал настоящий геромой. Решили мы сделать все по фен-шую через блок предохранителей. Так вот, чтобы добраться до него нужно тысячу раз изругаться матом и просто удивится как там можно было сделать на Автовазе. Сняли крышку блока предохранителей и увидели болт, который держит блок. Поняли, что нам мешает кожух рулевой колонки. Сняли и его. НО как оказалось открутить болт мешает блок ЭУР… Покурили минут 15 в размышлениях что делать… В итоге открутили этот болт, который держит блок. Помог специальный набор, который есть у моего друга с разными насадками и отверточками. Блок был освобожден.

Начали тянуть проводку. Тянули из подкапотки в салон. Наоборот не получится. Разложили всю проводку как надо, в моторном отсеке, проводку притянули на пластмассовые хамуты в основной проводке. В салон провода завели через заглушку под педалью газа. С этим не было сложностей. Но снова не задача. При вставке клемм в блок мы поняли, что коса проводов у блока очень короткая и блок не развернуть и повернуть. В итоге, отогнув его немного вниз, практически в слепую клеммы были вставлены. Хочу заметить, что в комплекте для подключения ПТФ длина проводов впритык. Т.е. нам еле-еле хватило их дотянуть до блока. На этом основные сложности кончились.

Процесс установки

Установка противотуманных фар на ВАЗ-2190 происходит в несколько ступеней.

Процесс самостоятельного монтажа и подключения ПТФ на Ладу Гранта обязательно должен начинаться с обеспечения электрической безопасности. Надо, чтобы автомобиль был обесточен, поэтому первое, что необходимо сделать – это отсоединить минусовую клемму аккумуляторной батареи. Далее нужно удалить передний бампер с автомобиля, предварительно подготовив место для работы с ним (положите на пол картон или какую-либо ткань). Чтобы отсоединить бампер, нужно открутить болты крепления решетки радиатора, два болта, на которых держится номер, все болты на бампере снизу, а также саморезы, что крепят бампер к колесным дугам и подкрылкам, с обеих сторон. Потом, раздвинув углы бампера, аккуратно потянуть на себя и снять его. Положив бампер на подготовленное место, с помощью дрели и сверл начинаем делать отверстия по периметру выемок для ПТФ, расположенных с двух концов бампера. Чем больше отверстий будет сделано, тем легче будет избавиться от заглушки

Это следующий шаг: с помощью ножа осторожно вырезаем отверстие для противотуманной фары по внутренней окантовке выемки. После предыдущего процесса овал выйдет грубым, но дальше должна вступить в работу вставленная в дрель круглая зенковка

С ее помощью очень осторожно требуется поровнять отверстие по внешней окантовке

Если вы не уверены в мастерстве владения дрелью, можете использовать вместо нее наждачную бумагу или напильник. Это займет гораздо больше времени, но обеспечит ровность и аккуратность посадочного гнезда – как окончательный результат работы. Примеряем фару к полученному отверстию, и если нареканий никаких нет, крепим ее тремя саморезами. Четвертый чуть позже будет использоваться для регулировки светового пучка. Теперь необходимо подвести к противотуманным фарам электропроводку. Схема подключения находится в инструкции, особых сложностей там нет. Сначала заводим провода в салон машины через отсек под капотом и специальное монтажное отверстие. В монтажном блоке производим установку и подключение предохранителя и реле. Подключаем провода МУС (модуля управления светотехникой) к кнопочному переключателю (для задних фар) и к самим ПТФ. Это наиболее простой вариант подключения, при нем все сведения о работе системы выводятся на панель приборов. Ставим передний бампер, при этом втягивая провод в пространство под капотом и закрепляя их хомутами и стяжками, то есть где это необходимо или там, где есть доступ. Закрепляем бампер болтами и саморезами, проверяем надежность крепления. Возвращаем на место минусовую клемму аккумулятора и осуществляем проверку работы фар. При необходимости (а она, скорее всего, возникнет) проводим регулировку светового пучка с помощью подкручивания последнего, четвертого болта крепления ПТФ.

Водители Гранты часто вспоминают о необходимости противотуманных фар, однако опционально они устанавливаются только в максимальную комплектацию. Базовые версии оснащены лишь местом для клавиши в салоне и отверстиями в бампере, которые с завода прикрыты пластиковыми заглушками.

Какие противотуманки лучше для Гранты: Киржач или Bosch

В более дорогих комплектациях на Ладу Гранта с завода устанавливают комплект противотуманных фар производства ООО Автосвет, г. Киржач. Судя по отзывам владельцев, работают они неплохо. Есть также набор, произведенный в Тольятти, которым тоже комплектовались заводские автомобили. Его номер по каталогу 2190-3743010 и 2190-3743011.

https://www.youtube.com/watch?v=ytdevru

Средняя цена неплохих отечественніх противотуманок — около 40-50 долларов.

В комплект ПТФ для Гранты входит:

  1. Реле противотуманок.
  2. Соединительные провода в комплекте с разъемами.
  3. Кнопка включения ПТФ.
  4. Около трех метров гофры.
  5. Противотуманные фары.

По выбору лучших противотуманных фар на Гранту существует масса мнений. Как правило, публика не сильно доверяет недорогим китайским брендам, которых тоже полно на рынке. Им предпочитают ПТФ ООО Автосвет (Киржач) и рязанские Bosch. Есть мнение, что:

  • бошевские противотуманки оборудованы более толстыми стеклами, имеют клапана для отвода влаги;
  • расстояние от лампы до стекла в рязанских ПТФ больше, поэтому стекло не так нагревается и не раскалывается;
  • ПТФ Киржач часто страдают от повреждения стекол, как из-за температурных перепадов, так и из-за механических повреждений.

Противотуманки третьего типа, от комплектации SE в штатное место в бампере многие устанавливать не рекомендуют из-за неважного качества сборки и тонкого стекла. Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь

Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь

Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь.

Схема подключения противотуманок

  1. Провода должны иметь минимально достаточную длину, поэтому прокладка выполняется аккуратно и внимательно. Чтобы провести провода питания от ПТФ в салон к кнопке включения, реле и предохранителям, снимаем левый локер, укладываем на рамке радиатора провода с гофрой с помощью пластиковых хомутов на пистонах.
  2. Минус от каждой лампы прикручиваем не на первую попавшуюся шпильку или болт, а на штатное место, с противоположной стороны радиаторной рамки. В этом случае мы будем спокойны за клемму массы, поскольку в этом месте редко бывает вода, окисляться клемма не будет.
  3. На задней части подкрылка находим резиновый уплотнитель, вынимаем его и протягиваем сквозь него жгут проводов в салон под монтажный блок.
  4. Вставляем клеммы от проводов ПТФ в монтажный блок — правые ПТФ на предохранитель F16 номиналом 10А, левые на предохранитель F17 такого же номинала.
  5. В каждом наборе есть двойной провод, который нужно подключить одним концом к контакту реле ПТФ 87, двумя другими — к предохранителям F16 и 17.
  6. Теперь прикручиваем массу в салоне. Если не хватает штатного провода, не натягиваем его до состояния струны, а находим новый, обжимаем новую клемму и прикручиваем массу в надежном месте к кузову.
  7. Проверяем разводку по монтажному блоку — контакт от ножки 87 подключен двойником, масса от ножки реле 86 прикручена к кузову, силовой провод от замка зажигания установлен на ножке 30 реле.
  8. Устанавливаем кнопку включения ПТФ. Ее место — на центральной консоли возле кнопки обогрева заднего стекла. Если мы правильно протянули провода, длины должно хватить. Подсветку и массу берем с кнопки обогрева стекла, 12 Вольт берем от замка зажигания, остальные провода — согласно схеме.

Проверяем работу кнопки и ПТФ, предварительно проверив все соединения и накинув массу на аккумуляторе. Сборку проводим в обратной последовательности. Остается отрегулировать положение противотуманок так, чтобы они не слепили встречных водителей.

видео-инструкция по монтажу своими руками, фото

Чтобы повысить комфорт передвижения и безопасность отечественного автомобиля в условиях плохой видимости, многие автовладельцы предпочитают дополнительно устанавливать противотуманные фары (ПТФ).

Но не на всех моделях АвтоВАЗа для дополнительных осветительных приборов есть посадочные места.

Противотуманные фары для Лада Гранта ВАЗ 2190 нужно устанавливать самостоятельно

Например, для Lada Granta в переднем бампере отформованы только места возможной установки:

  • Отверстия несквозные;
  • Заглушек нет;
  • Проводка не подведена.

Как решить вопрос

Проблема решается двумя путями:

  1. Либо приобретается новый бампер с уже вырезанными отверстиями. Например, у компаний, занимающихся тюнингом моделей АвтоВАЗа; (см. также статью Противотуманные фары на Калину: что нужно знать автовладельцу)
  2. Либо вы самостоятельно вырезаете отверстия под противотуманные фары на Гранту – установка, соответственно, также будет осуществляться своими руками.

Покупка доработанного бампера – самый затратный вариант модернизации, т.к. цена существенно выше заводского аналога

Обратите внимание!Вариант с покупкой оправдан лишь при неудовлетворительном техническом состоянии штатного – трещины, сколы, разбитые посадочные места и сломанные защелки. Опытные автовладельцы советуют самостоятельно вырезать отверстия в бампере

Именно о том, как установить противотуманные фары на Гранту самостоятельно и пойдет дальнейшее повествование

Опытные автовладельцы советуют самостоятельно вырезать отверстия в бампере. Именно о том, как установить противотуманные фары на Гранту самостоятельно и пойдет дальнейшее повествование.

Что выбрать

Самым оптимальным решением станет покупка готовых комплектов.

В частности, вам потребуются:

  • Качественные противотуманные фары на Лада Гранта;
  • Монтажный набор подключения.

Монтажный набор значительно упростит работы

Установка ПТФ

Весь процесс установки по сложности делится на два этапа:

  1. Непосредственная подготовка посадочных мест и закрепление в них ПТФ;
  2. Интеграция электрических компонентов в штатную систему электропроводки.

Оборудование посадочных мест

Для осуществления данной операции необходимо:

  • Снять передний бампер;
  • Вырезать отверстия;
  • Предусмотреть надежную фиксацию осветительных приборов.

Совет!Если на неровностях дороги противотуманные фары Лада Гранта будут вибрировать, то они будут слепить встречных водителей.Поэтому, побеспокойтесь про их надежную фиксацию.Также закажите изготовление наклеек на фары — это поможет уберечь их от повреждений.

Бампер с Гранты нужно обязательно снимать

Демонтировав бампер, необходимо установить его на ровную поверхность. Затем вооружиться острым надфилем и начать вырезать отверстия.

Делайте работу неспешно – так вы избежите поломок

В результате такой работы края у отверстий получатся неровными.

Но это не проблема:

  • Возьмите наждачный камень небольшого диаметра;
  • Зажмите его в дрель либо в аккумуляторный гайковерт;
  • Аккуратно обработайте края отверстий.

При работе с пластиком соблюдайте осторожность

В подготовленные отверстия теперь предстоит установить корпуса.

Для этого переворачиваем бампер и:

  • Вставляем ПТФ;
  • Совмещаем крепежные отверстия с местами крепления;
  • С помощью саморезов фиксируем их;
  • Осматриваем с лицевой стороны правильность установки;
  • Если все в порядке – затягиваем с помощью отвертки саморезы до упора.

На фото — процесс закрепления ПТФ

Подключение к электрической схеме

Входящая в монтажный комплект инструкция предписывает следующий порядок подключения:

  1. Вставить лампы накаливания;
  2. Зафиксировать колодки на цоколе;

Полностью собранная ПТФ

  1. Протянуть провода от фар через подкапотное пространство в салон автомобиля;
  2. Установить реле и плавкий предохранитель в монтажный блок;

Важно надежно закрепить проводку

  1. Подключить один из проводов к кнопке включения задних ПТФ;
  2. Установить бампер на автомобиль;
  3. Подключить аккумулятор и проверить правильность работы протовотуманок. (см. также статью Проводка ВАЗ: необходимость модернизации)

Кнопка управления объединит работу ПТФ

В заключение

Выражаем уверенность, что после прочтения данной статьи вы без проблем сможете установить комплект ПТФ на свой автомобиль, тем самым улучшив обзор в темное время суток и в условиях плохой видимости. (см. также статью Что выбрать и как подключить противотуманные фары на Калину правильно)

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Варианты использования светодиодов в автомобильных фарах

Вставить светодиодные лампочки в фары автомобиля возможно, но не всегда это будет правомерным действием. Конструкция цоколя и его расположение позволяет установить диодные лампы в габариты, фары или светодиоды в противотуманки. Но не во всех случаях это разрешено законом.

Фары головного света

Автолюбители, увлеченные тюнингом, часто дорабатывают свою машину. Изменить фары легче всего остального оборудования. Установка ксенона и светодиодов в фары не вызывает особых сложностей, сделать это может каждый. Такая доработка не всегда является законной, но на свой страх и риск эти автолюбители ездят по дорогам. При этом они зачастую причиняют неудобство другим участникам движения.

Неправильно отрегулированные фары могут ослеплять водителей встречных машин. В среднем водителю потребуется более минуты, чтобы восстановить зрение.

Светодиодные фары освещают дорогу хуже, если они установлены не по правилам. Обычный светоотражатель не рассеивает свет необходимым образом. Поэтому устанавливать в фарах светодиоды недопустимо, если это не предусмотрено конструкцией автомобиля.

Противотуманные фары (ПТФ)

Водители устанавливают в противотуманки светодиодные лампы, т.к. считается, что они обладают большим ресурсом и устойчивостью к изменяющимся условиям окружающей среды. Поставить светодиоды в ПТФ не составит труда.

Если изначально ПТФ вообще не были предусмотрены конструкцией авто, то ставить их на машину следует в соответствии с ГОСТ 8769-75 41 и ГОСТ 48-2004. Установка светодиодных ламп в ПТФ является внесением изменения в конструкцию авто и расценивается как нарушение регламента по допуску транспортных средств к эксплуатации. Светодиодные лампы в противотуманных фарах должны обладать белым или селективно-желтым светом.

Законная установка диодных ламп в противотуманные фары возможна, если соблюдены условия по соответствию маркировки светодиодов и противотуманок. На данный момент этот вопрос еще не регламентирован законом окончательно.

Габариты автомобиля

Устанавливать светодиодные лампы в габариты законом запрещено. Прежде всего это связано с несоответствием маркировки фар и лампочек, установленных в них. Но здесь работает принцип – когда нельзя, но очень хочется, то можно.

Светодиоды в габариты подбирают по температуре свечения до 5000 К, отдавая предпочтение холодным оттенкам.

Правильно смонтированные светодиодные габариты не привлекут внимание автоинспекторов, поэтому такой тюнинг останется незамеченным

Какие ПТФ ставить на Гранту?

На сегодняшний день в продаже можно найти противотуманки на Лада Гранта в двух вариациях — с плоским стеклом либо сферическим. В данном случае выбор устройств полностью зависит от предпочтений автовладельца. Как пишут наши соотечественники в своих отзывах, сферическое стекло по своей конструкции является более прочным и крепким. Такие выводы автолюбители делают потому, что оно обладает лучшим сопротивлением по отношению к вибрациям, а также ударам камней. В продаже можно найти специальные ПТФ для Гранты Лифтбек, они могут устанавливаться на эту модель авто, но обычно автовладельцы используют (автор видео — Владимир Геннадьевич).

Видео: установка противотуманных фар и ремонт головной оптики на «Ладе Гранте»

«Лада Гранта» в комплектации «Люкс» уже имеет противотуманные огни. Но, купив необходимые детали, дополнительными фарами можно оснастить и другие модели комплектации – «Стандарт» или «Норму». Работа эта кропотливая, но если внимательно делать её, то большого труда она не составит. Каждому водителю известно, что цена работ на СТО прямо пропорциональна не стоимости деталей, а длительности работ.

Как известно, противотуманные фары на Лада Гранта не входят в базовую комплектацию, поэтому если вы решили доработать свой автомобиль, то придется провести работы самостоятельно, тем более, что в них нет ничего сложного – важно соблюдать аккуратность и следовать нескольким простым рекомендациям.

Дхо chevrolet cruze

В штатных комплектациях шевроле круз отсутствуют дневные ходовые огни (ДХО), но есть способы их установить так что бы они явно не выделялись из экстерьера автомобиля.

В дорестайлинговых моделях до 2011 года и авто после рестайлинга от 2012 года это поворотники фар головного света и накладки противотуманных фар.

Новые правки в правилах дорожного движения требуют ездить с включённым ближним светом или ходовыми огнями даже днём.

В Шевроле Круз при включении ближнего света тускнеет подсветка приборной панели что доставляет многим водителям дискомфорт. Поэтому актуальным становится вопрос установки ДХО.

Установка дневных ходовых огней

Как уже упоминалось у круза есть 2 места где можно разумно разместить ДХО. Это поворотники в головных фарах и накладки противотуманных фар.

Процесс установки дневных ходовых огней, как и любых изменений или апгрейдов в электрике авто, требует хотя бы базовых знаний автоэлектрики.

Пренебрежение незначительными нюансами может привести к выходу из строя всей электроники автомобиля. Если вы не обладаете знаниями электрики, то лучше доверьте установку дополнительного освещения профессионалам.

Если вы решили своими руками установить ходовые огни, то обязательно перед началом работ выключите зажигание, отключите аккумулятор.

Установка в повортники

Данный способ подразумевает замену штатных поворотников на лампы 2в1, которые сочетают в себе ДХО и сами повортники, таки лампы оснащены желтыми и белыми светодиодами, и включаются поочередно.

При данном способе установки, лампа ДХО будет гаснуть при включении указателя поворота, вторая же лампа, противоположная включенному повортнику, будет светить. Так как лампы используются светодиодные то после выключения сигнала поворота будет небольшая задержка перед включением ходового огня.

Что бы установить огни в указатели поворотов лампы головного света нужно:

  • 2 патрона типа BAY15D;
  • Две лампы 2в1 (поворотник и ДХО) с выше упомянутым цоколем;
  • 4 разъема «мама» и 4 разъема «папа» (по 2 на каждую лампу);
  • Изолента и хомуты.

Установка начинается с выкручивания патрона повортника, затем снимаем изоленту и разрезаем провода в 1-2-х сантиметрах от патрона, зачищаем их приблизительно на 1 см. Патрон имеет 3 провода, 2 плюса и 1 минус, то же самое с контактами самой лампы.

Один плюс это ДХО, второй поворотник. Поэтому, те провода что идут на поворотник мы соединяем с поворотником (лучше использовать какой-либо разъём для более надежного контакта). Остаётся еще 1 провод, это наши дневные ходовые огни, его можно подключить к габаритам или противотуманным фарам, но в этом случае ДХО будет загораться только при включении габаритов или туманок.

Так же можно провести провод через салон до любого другого источника питания, выдающего 12 вольт, может быть и зажигание (при включении зажигания будет подаваться напряжение на ДХО), на то части провода которая проходит через салон, вставить кнопку, для включения и выключения по необходимости светодиодные в лампы ходовых огней. Процесс установки мы разобрали, а вот как реализовать включение ДХО уже выбор каждого.

Установка дневных ходовых огней в бампер

Для установки ДХО в штатное место нужно будет сменить накладку туманок/заглушку на накладку с дневными ходовыми огнями. Что бы заменить их лучше снять бампер. Модели 2013-го года имеют накладки противотуманных фар иной формы чем у более ранних моделей.

Можно конечно заняться «колхозом» и проковырять в заглушках дырки, вставить туда лампы, залить их силиконом или герметиком и подключить выше указанным способом, но это ведь Chevrolet Cruze, а не классика. Поэтому вернёмся к стандартному способу.

Заглушки крепятся болтом на задней части бампера, поэтому его в любом случае придётся снять. После снятия бампера, откручиваем болт, держащий заглушки, и отсоединяем все клипсы. После того как заглушки сняты вставляем дневные огни.

Если в вашей комплектации есть «пустая» проводка, то остаётся только соединить разъёмы. Если таковой нет, то придётся заново искать куда приткнуть минус и от чего запитать плюс. Их можно кинуть напрямую к аккумулятору.

ДХО и тут имеют 3 провода, оставшийся провод необходимо подключить к зажиганию положения ACC, здесь возникают самые большие трудности, поскольку в разных сборках круза провод ACC имеет то красный, то фиолетовый с желтой полоской, то черный цвет.

Поэтому без прозвона не обойтись. Оставшийся провод можно и не подключать если подсоединять дневные огни через пятиконтактное реле.

Подключение рассмотрим на примере реле типа 75.377

Всю проводку лучше разместить в гофре, или обмотать ХБ изолентой.

Пошаговый процесс подготовки

  1. Первым делом снимаем клемму минус с аккумуляторной батареи.
  2. Для того чтобы установку ПТФ можно было выполнить гораздо проще, необходимо снять бампер.
  3. Для этого выворачиваем 4 самореза на колесных арках, 2 самореза на креплении в нижней части у бампера, а также все гайки, которые крепят защиту картера двигателя или пыльника, которые идут с завода изготовителя. После этого выкручиваем решетку радиатора.

4. И лишь после выполнения всех этих работ можно будет с лёгкостью демонтировать передний бампер. А делать это необходимо очень аккуратно, чтобы не повредить места крепления и сам корпус: первым делом оттягиваем каждый из углов, а затем поддевая бампер снизу достаем его из мест фиксации.

Как поставить противотуманки на Лада Гранта

Установка туманок Гранта предполагает несколько этапов работы: подготовительный этап, этап установки и подключения. Устанавливают противотуманки в нижнюю часть бампера автомобиля в специально отведенные для этого штатные штампованные места.

Подготовительные работы включают в себя подготовку необходимых инструментов и материалов. Для работы нам понадобятся необходимые инструменты и комплектующие:

  • комплект противотуманных фар Лада Гранта, походящий по характеристикам;
  • монтажный набор для подключения;
  • дрель с тонким сверлом;
  • наждачный камень, канцелярский нож, комплект ключей и кусачки;
  • отвертки плоская и крестовая, мелкозернистая наждачная бумага либо напильник.

Установка туманок Гранта:

  • отсоединить минусовую клемму от АКБ;
  • открутить болты крепления решетки радиатора и бампера, а также болты, расположенные под номерным знаком;
  • далее открутить болты нижнего крепления, крепежные саморезы бампера снизу с подкрылками и в колесных арках;
  • вытащить бампер, аккуратно раздвигая в стороны его уголки;
  • поставить бампер на плоскую поверхность для подготовки места под фары;
  • аккуратно, чтобы не повредить бампер, высверлить отверстие по периметру штампованной выемки и избавиться от заглушек при помощи ножа;
  • сгладить неровные края отверстия наждачным камнем либо мелкозернистой наждачной бумагой или зажатым в дрель напильником;
  • вставить корпуса противотуманных фар в посадочные места и зафиксировать их саморезами;
  • установить всю конструкцию на место и начать подключение противотуманок согласно схеме подключения (с протяжкой проводов под капотом).

Обратите внимание, перед тем как защелкнуть края на крыльях бампера во время его установки, необходимо ПТФ присоединить к новой проводке. Далее нужно переходить к этапу, как подключить противотуманки на Гранту

Для подключения противотуманок на Гранта понадобится:

  • проводка, схема подключения;
  • реле на «4» или на «5» контактов пропускной способностью 15А;
  • блок управления наружным освещением либо тумблер включения-выключения.

Общий прядок подключения противотуманок на Гранту:

  • установить в монтажный блок, отвечающие за противотуманные фары предохранитель и реле;
  • расположить тумблер включения-выключения на консоли панели приборов (в случае использования блока управления, тумблер устанавливают слева от руля в вертикальном положении);
  • подключить противотуманки согласно прилагаемой к ним схеме подключения.

Все контакты, должны быть хорошо изолированы и правильно подключены согласно схеме подключения. Установив противотуманки, их также необходимо отрегулировать. Сделать это можно на СТО или самостоятельно.

Для самостоятельной регулировки необходимо в темное время суток поставить автомобиль на расстоянии пяти метров от стены или какой либо другой ровной поверхности, после чего при помощи длинной отвертки Torx T20 (фары с выпуклым стеклом) или же крестообразной отвертки (фары с плоским стеклом) отрегулировать ПТФ.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Алгоритм установки и подключения

  1. Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.

  2. Со штатной передней панели снимается решётка с динамиком. За ней располагаются два разъёма — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самой клавиши.
  3. Кнопка размещается на удобном месте, к ней подключаются фишки. Решётку динамика можно возвращать на место.

  4. Под капотом должен располагаться монтажный блок, объединяющий предохранители и реле. В этом же месте будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются гайки, которыми он крепится, и его приподнимают.

  5. На нижней панели монтажного блока располагаются две колодки — 7 и 8. Каждая из колодок подписывается ещё при изготовлении на заводе, поэтому ошибок на этом этапе допустить невозможно.
  6. В наборе ПТФ имеется жгут из проводов с четырьмя контактами. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода.

  7. Реле крепится в моторном отсеке автомобиля.

  8. Провода, идущие от реле ПТФ, подключаются к 7 и 8 разъёмам монтажного блока: в 7 разъёме на 8 клемму подводится 30 клемма от реле, 87 клемма — к разъёму 1, 85 клемма — к разъёму 17 на 7 колодке, 86 клемма подключается к массе. От 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно.

  9. К «противотуманкам» подключаются провода массы: их обычно крепят к гайкам блок-фар.

Схема подключения разъемов и клемм противотуманных фар

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огнях

После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.

Вывод

Чтобы установить противотуманки на Гранту, вам понадобится готовый комплект подключения и небольшой набор инструмента.
Видео в этой статье расскажет о данном процессе некоторые важные подробности.

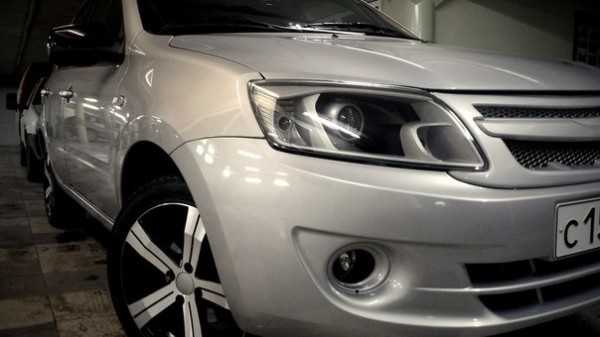

Автомобиль, оснащенный противотуманными фарами как нельзя кстати придётся для поездок в условиях ограниченной видимости, тумана и иных неблагоприятных погодных условий. Ещё одним немаловажным этапом будет грамотная установка и регулировка этих элементов внешнего освещения. Не смотря на то, что противотуманные фары устанавливались с завода не во всех комплектациях Лады Гранта, установить их своими руками не составит большого труда.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
