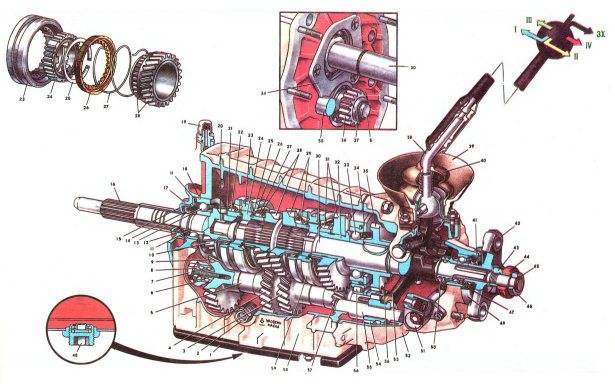

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины

Дальнейшие действия производятся в такой последовательности:

  • Снять вилку сцепления с коробки передач.
  • Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
  • Открутить и снять поперечину крепления КПП.
  • Демонтировать привод спидометра.
  • Снять датчик включения ламп заднего хода.
  • Снять манжету с шаровой опоры рычага КПП.
  • Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
  • Снять корпус и прокладку со шпилек.
  • Открутить гайки крепления трубы для выпуска газов.
  • Снять кронштейн крепления, вынуть закладной болт.
  • Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
  • Открутить 10 гаек нижней крышки ключом на 10.
  • Снять крышку вместе с прокладкой.
  • Открутить еще одну гайку задней крышки.
  • Утопить шток 1 и 2 передачи при помощи отвертки.
  • Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
  • Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
  • Вынуть 5-ю передачу и передачу заднего хода.
  • Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
  • Демонтировать уплотнительную прокладку.
  • Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
  • Снять пружинное кольцо с вала КПП.
  • Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
  • Открутить болт шестерен
  • Сдвинуть вилку 5 передачи и снять блок шестерен.
  • Зажать блок шестерен в тисках.
  • Демонтировать шайбу вторичного вала.
  • Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.
  • Извлечь из отверстий картера пружины, фиксирующие штоки.
  • Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
  • Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
  • Снять кольцо.
  • Снять муфту 5-й передачи, сдвинув вилку включения передач.
  • Снять промежуточную шестерню заднего хода с оси.
  • Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
  • Открутить болт крепления штока.
  • Вытащить блокировочный сухарь.
  • Разжать стопорное кольцо, относящееся к 5-й передаче.
  • Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
  • Извлечь передний подшипник промежуточного вала.
  • демонтировать промежуточный вал.
  • Снять часть кольца заднего подшипника.
  • Открутить болт, крепящий к штоку вилку 3-4 передачи.
  • Снять шток 3-4 передач и вилку.
  • Вытащить блокировочный сухарь.
  • Открутить крепления вилки 1-2 передач.
  • Демонтировать шток и вилку 1-2 передач.
  • Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
  • Выдвинуть из картера подшипник.
  • Демонтировать первичный вал.
  • Вынуть роликовый подшипник из вала.
  • Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
  • Демонтировать вторичный вал.
  • Открутить гайку и снять ось заднего хода.
  • Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
  • Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
  • Выпрессовать из шестерни вторичный вал.
  • Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
  • Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
  • Снять шестерню 2 передачи и кольцо подшипника.
  • Демонтировать тарельчатую шайбу.
  • Выпрессовать из кольца подшипника вторичный вал.
  • Вытащить стопорное кольцо, пружину 4 передачи.
  • Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
  • Все изношенные детали заменить новыми.
  • Собрать КПП, выполняя действия в обратной последовательности.

Роль сальников в работе КПП, как заменить

Сальником называется плотная резиновая прокладка, главная задача которой — герметизировать стыки между разными деталями в коробке. Соответственно, если сальник сильно изношен, герметизация устройства нарушается, могут наблюдаться утечки масла.

Чтобы предотвратить потери смазочной жидкости и восстановить герметичность устройства, необходимо будет поменять сальник. Для этого потребуются простые инструменты, которые всегда есть под рукой у водителя:

  • гаечные головки;
  • молоточек;
  • плоская отвёртка;
  • нож (им удобнее всего снимать старую прокладку);
  • новый сальник;
  • герметик.


Сальники защищают корпус коробки, предотвращая утечку масла

Сальник первичного вала

Это изделие изготавливается из композита ХСП и NBR, что обеспечивает максимально долгий срок службы. Сальник в рабочем состоянии полностью погружён в трансмиссионное масло, засчёт чего долго сохраняется его упругость.

Сальник первичного вала коробки ВАЗ 2107 располагается в кожухе сцепления. Поэтому чтобы произвести его замену, потребуется демонтаж кожуха. А для этого необходимо загнать автомобиль на эстакаду или смотровую яму.

Замена прокладки первичного вала проводится следующим образом:

  1. Снять КПП с машины (достать сальник можно и на не снятой коробке, но процедура займёт много времени).
  2. Снять с КПП вилку и выжимной подшипник (для этого потребуются молоток, съёмник и тиски).
  3. Выкрутить шесть гаек с кожуха.
  4. Снять сам кожух (он имеет форму колокола).
  5. Теперь открыт доступ к сальнику: старую прокладку удалить ножом, тщательно зачистить место соединения и установить новый сальник.
  6. Далее собрать кожух в обратной последовательности.

Фотогалерея: порядок замены


Подшипник трудно вытащить, придётся задействовать специальный съёмник Кожух легко снимается сразу же после выкручивания крепёжных гаек


Новые изделия устанавливаются на место старых

Сальник вторичного вала

Изделие также изготавливается из композитных материалов высокого качества. По техническим характеристикам сальник вторичного вала мало чем отличается от сальника первичного.

Местоположение сальника объясняет некоторые сложности его снятия и замены:

  1. Зафиксировать фланец коробки, вставив в её отверстие болт нужного диаметра.
  2. Провернуть ключом гайку крепления фланца.
  3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
  4. Вынуть из отверстия болт.
  5. В конец вторичного вала упереть съёмник.
  6. Снять фланец вместе с шайбой.
  7. Отвёртками или пассатижами извлечь из коробки старый сальник.
  8. Место стыка зачистить, установить новый сальник.

Фотогалерея: процедура работы


Работать с валом нужно аккуратно, чтобы не повредить его поверхности


В случае необходимости можно использовать и тиски


Новые сальники легко устанавливаются на посадочное место

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

  1. Демонтаж коробки с автомобиля.
  2. Разборка КПП на составляющие детали.
  3. Замена вышедших из строя элементов на новые.
  4. Сборка коробки.
  5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

  • головки на 13 и 17;
  • удлинитель к головкам;
  • крестообразная отвёртка;
  • плоская отвёртка с тонким лезвием;
  • плоская отвёртка с мощным плоским лезвием;
  • ударная отвёртка;
  • пинцет;
  • гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
  • съёмник стопорных колец (или плоскогубцы);
  • молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

  1. Снять провод с отрицательной клеммы аккумулятора.
  2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
  3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
  4. Действуя отвёрткой, потянуть втулку на себя.
  5. Отсоединить стержень с рычага переключения передач.
  6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
  7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
  8. После чего снять с рычага передач сам демпфер и втулки.
  9. В салоне подвинуть коврик для ног в районе КПП.
  10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
  11. Снять крышку с рычага переключения передач.
  12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
  13. Отсоединить механизм сцепления.
  14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
  15. Отсоединить карданную передачу.
  16. Снять механизм крепления гибкого вала от спидометра.
  17. Вывернуть два болтовых соединения на боковой крышке КПП.
  18. Снять коробку с машины.
  19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

  • ударная отвёртка;
  • гаечный ключ на 10;
  • торцевой ключ на 13;
  • трёхзахватный съёмник;
  • тиски;
  • пинцет;
  • динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

  1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
  2. Снять колокол (кожух).
  3. Перевернуть коробку и выкрутить болты крепления крышки.
  4. Извлечь из задней крышки заглушку блока шестерёнок.
  5. Вытащить пинцетом стопорное кольцо.
  6. Выпрессовать подшипник блока шестерёнок.
  7. Выпрессовать подшипник передачи заднего хода.
  8. Извлечь сальник вторичного вала.
  9. Вытащить упорную шайбу заднего подшипника вторичного вала.
  10. Выпрессовать этот подшипник.
  11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
  12. Отвернуть болт крепления вилки включения передач.
  13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
  14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
  15. Затем вытащить вторичный вал.
  16. Промежуточный вал выходит легко.

Снятие и установка рычага КПП на ВАЗ 2107

При управлении автомобилем, рычаг переключения передач ВАЗ 2107 нужен для того, чтобы иметь возможность варьировать скорость с помощью коробки передач. Как и любая деталь машины он подвержен неисправностям, поэтому эта статья о том как снять рычаг КПП ВАЗ 2107 и при необходимости отремонтировать или заменить. Сам рычаг — это недлинный отрезок выходящий из механизма переключения (в обиходе кулиса), а его продолжение с набалдашником называется стержень. Если он сильно болтается, то это может привести к затрудненному переключению передач или он просто слетит с рычага. К таким последствиям приводит обычно тогда, когда переключение передач по каким-то причинам происходит тяжело или просто от времени разболталась распорная втулка демфера, или же дело в кулисе.

Масло в КПП ВАЗ 2101

Масло в коробке передач «копейки», как и в любом другом агрегате автомобиля, нуждается в периодической замене. Но прежде чем выполнить эту процедуру, нужно знать, когда и как его заменить и какую смазку использовать.

Какое масло заливать в коробку ВАЗ 2101

Сегодня существует широкий выбор трансмиссионных масел для автомобилей. Разница между ними заключается в применяемых присадках, а, точнее, в их классах. Существуют следующие классы маркировок: от GL 1 до GL 5. Для КПП ВАЗ 2101 оптимальным вариантом считается масло класса GL 5 со степенью вязкости 85W90 или 80W90. Такая смазка предназначена для гипоидных передач, обеспечивает хорошее смазывание трущихся элементов даже при высоких нагрузках. К тому же масло GL 5 можно использовать не только для коробки передач, но и для заднего моста. Из производителей предпочтение следует отдавать тем, кто подходит по ценовому показателю.


В коробку передач ВАЗ 2101 необходимо заливать трансмиссионное масло класса GL5 вязкостью 85W90 или 80W90

Проверка уровня масла

Чтобы коробка исправно функционировала, уровень масла в картере всегда должен быть оптимальным. Его необходимо периодически проверять. При нормальном уровне смазки в коробке он должен быть наравне с нижним краем отверстия для заливки. Объем масла в картере КПП ВАЗ 2101 составляет 1,35 л.

Как часто менять масло в коробке ВАЗ 2101

Трансмиссионное масло хоть и редко меняется, но все же нужно знать, когда эта процедура необходима. Как правило, на «классике» её производят через 40–60 тыс. км. пробега либо через 3 года с момента заливки.

Как слить масло

Чтобы слить масло с КПП ВАЗ 2101, потребуется шестигранный ключ и подходящая по объёму ёмкость, например, обрезанная пластиковая бутылка. При помощи шестигранника отворачивают пробку сливного отверстия, которое расположено в нижней крышке картера коробки и сливают масло.


Для слива масла на КПП ВАЗ 2101 откручивают сливную пробку в нижней крышке коробки с помощью шестигранника

Сливную пробку протирают от грязи и заворачивают на место

Кроме этого, нужно обратить внимание на слитое масло и, если в нём присутствует металлическая пыль, нужно будет в кратчайшие сроки заняться ремонтом коробки

Как залить масло

Чтобы залить смазку в коробку передач, необходимо отвернуть пробку заливного отверстия ключом на 17 и очистить её от загрязнений. Масло заливают в нужном объёме при помощи специального шприца. Многие не отмеряют необходимый литраж смазки, а просто заливают её до тех пор, пока она не начнёт вытекать обратно. После заливки сразу же заворачивают пробку на место. Вместо шприца можно использовать самодельные приспособления, если есть желание и время на их изготовление.


Масло в коробку передач заливают с помощью специального шприца через маслозаливное отверстие

Как выполняется ремонт коробки передач


В первую очередь необходимо хорошо очистить коробку от загрязнений и масла, а также продуть посредством компрессора все подшипники и трущиеся детали. После этого внимательно осматриваем трансмиссию на предмет обнаружения трещин, сколов и прочих дефектов. Поврежденные детали в подавляющем большинстве случаев нужно заменять на новые, чтобы обеспечить бесперебойную работу КПП.

Кроме того, важно проверить сальники, выступающие в качестве уплотнителей – часто именно их износ приводит к нарушению герметичности и утечке трансмиссионного масла. После замены вышедших из строя или изношенных элементов осуществляется сборка трансмиссии в следующей последовательности:

После замены вышедших из строя или изношенных элементов осуществляется сборка трансмиссии в следующей последовательности:

  • размещение в корпусе коробки вторичного вала, монтаж подшипника и его фиксация;
  • монтаж вилок переключения скоростей. Это самый ответственный этап, так как необходимо размещать детали в строго определенной производителем последовательности. Сперва закладывается шток первой и второй передачи, затем длинный сухарь, а после него – вилка третьей и четвертой скоростей с коротким сухарем;
  • монтаж промежуточного вала;
  • установка пятой передачи и переключателя заднего хода.

Монтируется коробка передач в порядке, обратном описанному выше. Если вы не уверены, что справитесь с довольно сложной процедурой разборки, ремонта и сборки, лучше воспользуйтесь помощью специалиста, что исключить возникновение каких-либо проблем и обеспечит нормальную работу трансмиссии на вашем автомобиле.

Особенности ремонта пятиступенчатой коробки передач ВАЗ-2107

1. Чтобы облегчить снятие и последующую установку эластичной муфты, плотно обматываем ее скотчем.

2. Отвернув двумя ключами «на 19» три гайки и удалив три болта, снимаем муфту.

Снимаем фланец эластичной муфты, опору коробки передач, привод спидометра.

3. Ключом «на 10» отворачиваем три гайки крепления шаровой опоры рычага переключения передач и…

4…снимаем рычаг со шпилек задней крышки коробки передач.

5. Ключом «на 27» отворачиваем выключатель фонарей света заднего хода и снимаем его.

Снимаем нижнюю крышку коробки передач и..

ключом «на 13» отворачиваем гайку крепления задней крышки к картеру коробки передач

Отворачиваем оставшиеся гайки крепления задней крышки к картеру коробки передач

8. Отверткой утапливаем шток включения I и II передач.

9. Снимаем заднюю крышку коробки передач.

10. Снимаем задний подшипник вторичного вала и его внутреннее кольцо.

12. Снимаем ведущую шестерню привода спидометра с фиксатором – металлическим шариком

Снимаем маслоотражательную шайбу

14. Ключом «на 10» отворачиваем болт крепления вилки включения III и IV передач

15. Отверткой включаем III передачу.

16. Ключом «на 17» отворачиваем болт крепления блока шестерен.

17. Снимаем болт крепления блока шестерен.

18. Вынимаем блок шестерен V передачи и заднего хода.

19. Снимаем дистанционную шайбу.

20. Ключом «на 13» отворачивам два болта крепления крышки фиксаторов и, сняв ее,…

21…извлекаем три пружины и три шарика фиксаторов.

22. Снимаем втулку шестерни V передачи.

23. Снимаем шестерню V передачи в сборе с синхронизатором.

24. Приподняв шток, снимаем муфту синхронизатора V передачи и промежуточную шестерню заднего хода

Снимаем шток включения V передачи и заднего хода с вилкой

Снимаем ступицу муфты синхронизатора V передачи.

Дальнейшую разборку коробки передач проводим в порядке, описанном выше.

Сборка V ступени, передачи заднего хода и механизма выбора передач проводится в последовательности, обратной разборке, с учетом следующего.

Ось промежуточной шестерни заднего хода крепим до установки валов в картер коробки передач моментом 78 Нм (8 кгсм).

Перед установкой штока вилки включения пятой передачи и заднего хода в картер устанавливаем на него дистанционную втулку.

Внутреннее кольцо подшипника напрессовываем на блок шестерен V передачи и заднего хода, а наружное – в гнездо задней крышки.

Задний подшипник вторичного вала напрессовываем на вал для облегчения установки задней крышки. Промежуточную шестерню заднего хода, ведомую шестерню V передачи и ее вилку устанавливаем одновременно.

Болт крепления блока шестерен затягиваем моментом 78 Нм (8 кгсм).

У пятиступенчатых коробок передач c 1992 г. не устанавливается шайба на вторичном валу и изменена конфигурация вторичного вала и ступицы муфты синхронизатора V передачи.

На вторичном валу диаметр под ступицу был 28, стал 25 мм; ширина посадочной части ступицы стала больше и посадочный диаметр уменьшен с 28 до 25 мм.

Указанные детали не взаимозаменяемы с ранее выпускавшимися, поэтому при ремонте коробки передач «старой» конструкции соблюдаем следующие правила:

— если меняется шайба, то вторичный вал и ступицу ставим «старой» конструкции;

— если взамен вторичного вала или ступицы устанавливаются одноименные детали «новой» конструкции, то их меняем комплектно, то есть при замене ступицы заменяем и вторичный вал и наоборот. В этом случае шайбу не устанавливаем.

Идеальное переключение передач

На современном автомобильном рынке всё большее распространение получают экземпляры с автоматической либо роботизированной коробкой передач

. По своим техническим характеристикам они уже давно не уступают своим механическим аналогам, вдобавок привлекая потенциального владельца отсутствием необходимости самостоятельно управлять процессомпереключенияскоростей , раз за разом совершая множество телодвижений.Тем не менее, на вторичном рынке в среднем ценовом сегменте соотношение продаваемых автомобилей всё ещё будет, скорее, в пользу тех, которые обладают именно МКПП. Во время движения эти скоростные диапазоны «стираются», практика показывает, что, начиная со второй передачи, переключение происходит иначе. Дело в том, что мощность новых авто способна позволить своему владельцу даже на второй передаче дойти до разгона в 70 км/час, однако, это слишком непродуманный шаг, так как слишком затратный. Переключение на пятую передачу большинство водителей производят при превышении скорости в 110 км/час, хотя рекомендуется это делать уже при 90 км/час. Автовладелец, естественно, должен знать о нормах, но переключать скорость исходя из возможностей машины и . Итак, правильное переключение передач сводится к одному — плавному выжиманию механизма сцепления и быстрому переключению скоростей. 21 Дек 2021 marketur 207 Поделитесь записью

Ремонт коробки передач ВАЗ 2107 5-ступка

Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

заедает рычаг кулисы;
посторонний шум при езде;
вылетает одна из передач;
туго включаются позиции.

Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

Вылетает 4 передача

На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей.

Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

Примечание! некоторые механики утверждают, что в 40% случаев спасает замена крепления карданного вала, вилки сцепления.

Вылетает 5 передача

Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

Примечание! перед покупкой запчастей необходимо провести их дефектовку. Некоторые магазины продают «кривые» детали.

Ремонт рычага КПП (кулисы) ВАЗ 2107

В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

  1. Демонтировать чехол и снять стопорную планку с втулки кулисы.

После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.

Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.

Далее закрепить все в обратном порядке и законтрогаить конструкцию.

Ремонт КПП ВАЗ 2107 старого образца

Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.

Ремонт передачи ВАЗ 2107 без снятия коробки

В случае крайней необходимости можно выполнить ремонт 5 ст трансмиссии ВАЗ без снятия корпуса с машины. При выполнении процедуры, автомобиль загоняется на эстакаду, или смотровую яму. Все манипуляции выполняются вверх ногами, что усложняет процесс. Поэтому опытные автомеханики предпочитают предварительно демонтировать узел с автомобиля.

Регулировка привода управления механизмом переключения передач

1 — кронштейн блокировки заднего хода;8 — сферический палец механизма переключения передач;
2 — упор оси;9 — пол кузова;
3 — ось рычага переключения передач;10 — шаровая опора;
4 — втулки оси;11 — буфер;
5 — рычаг переключения передач ВАЗ 210;12 — пружина;
6 — дистанционная втулка;13 — шаблон 67,7834,9527;
7 — сферическая шайба шаровой опоры;14 — накладка кронштейна.

1. На тяге управления коробки передач необходимо ослабить гайку стяжного болта хомута, достаточно открутить болт на 4?5 оборотов (понадобится ключ на 13). Добраться к нему можно только снизу машины.

2. Для того, чтобы обеспечить свободное хождение тяги относительно штока выбора передач, — следует расширить при помощи отвёртки пазы на конце тяги и хомута. После чего поставьте шток в нейтральное положение.

3. Далее идём в салон автомобиля и демонтируем с рукоятки чехол коробки передач. Его можно просто опустить в самый низ, а рычаг установить таким образом, чтобы его нижний (неизогнутый) конец расположился примерно вертикально.

Если у Вас шаблон 67,7834,9527, то рукоять переключения передач выставляем следующим образом: при снятом чехле рычага установите в окно накладки (номер 14 на схеме сверху) кронштейна блокировки заднего хода шаблон.

Далее введите в паз шаблона (13) упор оси (2) рычага (5) и прижмите его к шаблону в поперечном направлении, не вызывая упругой деформации кронштейна (номер 1). Зафиксируйте рычаг (5) в этом положении.

4. Под днищем машины нужно аккуратно, не резкими движениями руки выбрать осевой люфт штока в направлении назад и его угловой люфт в направлении против часовой стрелки (задаче не сдвинуть рычаг переключения передач).

Источник

Основные причины выхода из строя агрегата

В картере механизма трансмиссии автомобиля ВАЗ 2107находится специальное масло марки ТАД-17, которое смазывает детали и снижает трение. Появившийся в процессе эксплуатации и шум может сигнализировать о падении уровня технической жидкости или снижении ее антифрикционных свойств. Если коробка гудит во всех режимах движения и на холостом ходу следует проверить уровень масла.

Для ответа на вопрос, почему КПП издает посторонние звуки необходимо произвести несложную процедуру диагностики:

Запустить двигатель и прислушаться, после этого выжать сцепление

Если посторонние звуки исчезли, значит поломка не связана с данным агрегатом.
Последовательно включая передачи, на ходу обращаем внимание на характер и изменения звука.
После остановки совершаем движение задним ходом. При этом следует помнить, что зубья шестеренок реверса прямые и механизм издает характерный звук.

Полученные в результате такого теста наблюдения требуется проанализировать.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
