Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели

Конструкция генератора

Второй источник питания любого автомобиля – это генератор. Он необходим для питания всех потребителей при запущенном двигателе. Генератор состоит из следующих частей:

  1. Роторная обмотка возбуждения.
  2. Контактные кольца на роторе.
  3. Подшипники.
  4. Передняя и задняя крышки.
  5. Статорная обмотка.
  6. Регулятор напряжения.
  7. Шкив с крыльчаткой.
  8. Диодный блок.
  9. Конденсатор.


Конструкция проверенная, используется также во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения его достаточно проста (см. выше) – провод идет от силового контакта к плюсу аккумуляторной батареи. Благодаря генератору поддерживается оптимальный уровень заряда АКБ и питание всех потребителей.

Компании, выпускающие пикапы, фургоны, спецмашины на базе легковых моделей ВАЗ

Первой компанией, приступившей к изготовлению пикапов и специальных моделей под прозвищем «Каблук» из автомобилей ВАЗ, считается существующее под нынешним названием АО «Производство специальных автомобилей ВИС-АВТО» (ПСА ВИС-АВТО), расположенное в г. Тольятти. Для своей продукции в настоящий период она использует колесные базы от моделей «Лада Гранта» и «Лада 4х4». Основной ассортимент продукции составляют платформы и фургоны, а также бронированные и большое количество разнообразных спасательных, пожарных автомобилей на полноприводной основе.

Следующим крупным производителем автомобилей такого класса считается Нижегородский завод спецавтомобилей (ООО «Промтех»). Для своих транспортных средств предприятие использует модель «Лада Ларгус». Такую же базу применяет , расположенная в г. Заволжье (Нижегородская область), выпускающая автомобили медицинской службы, изотермические фургоны и рефрижераторы. Еще одно Нижегородское предприятие «Луидор», используя базу «Ларгус», также производит санитарные автомобили и рефрижераторы.

Где находится ЭБУ ВАЗ и взаимозаменяемость блоков управления

Прежде всего, для определения типа блока управления нужно найти его место установки в автомобиле. Для этого следует изучить мануал. В качестве примера остановимся на ВАЗ 2108 — 2115. На этих авто ЭБУ стоит в салоне, спереди справа, немного ниже бардачка.

Кстати, для проведения компьютерной диагностики данная информация также полезна, так как нужно знать, в каком месте можно подключиться к диагностическому разъему, установленному в различных местах на той или иной модели.

Диагностические разъемы ВАЗ 2108 – 21099 с низкой панелью находятся возле ЭБУ, под бардачком. Модели  ВАЗ 2108 – 21099 с высокой панелью, а также 2113 – 2115 имеют разъем внутри центральной консоли. Версия ВАЗ 2108 – 2115 с так называемой европанелью имеет разъем на панели, причем расположен он ближе к пассажирской двери.

Что касается самих блоков, ВАЗ 2108 – 2115 разных лет выпуска имеют различные модели ЭБУ. Например, самый популярный ЭБУ Январь 4 ставился на ранние модели инжекторных двигателей с центральным впрыском во впускной коллектор.

Версия Январь 5 – 6  представляют собой ЭБУ с распределенным впрыском, но без поддержки кислородного датчика. Блок управления Январь 7 появился на машинах с 2007 г., поддерживает все датчики, эффективно управляет двигателем.

Еще добавим, что кроме Января, на ВАЗ активно использовались разные поколения блоков GM, являясь аналогией Январь 4 – 7. То же самое можно сказать об ЭБУ Bosch или Ителма. Учитывая все особенности, взаимозаменяемость возможна, однако нужно подбирать аналоги, подходящие по классу, версии, количеству поддерживаемых датчиков и т.д.

Дело в том, что каждая модель подходит только для определенной комбинации двигателя и датчиков, а также проводки и прошивки. Это значит, что различные модели даже в рамках одного семейства  можно ставить только с учетом полной совместимости.

Еще раз отметим, виды ЭБУ на ВАЗ отличаются. Получается, нельзя поставить вместо Январь — 4 или GM-09 SAMARA  Январь 5.1, однако для Январь 5.1 есть взаимозаменяемость с VS (Ителма) 5.1 или Bosch M1.5.4.  В свою очередь, ЭБУ Bosch M7.9.7 не совместим с предыдущими блоками, но может быть заменен на Январь 7.2 Ителма или Автэл.

Чтобы точно определить ЭБУ, достаточно снять каркас панели приборов сбоку, выписать номер ЭБУ. Также при наличии БК можно опционально посмотреть версию и тип ЭБУ, а также номер прошивки блока

Инжекторные модели ВАЗ: ЭБУ, назначение контроллера и особенности

Итак, инжектор, который фактически представлен электронно-механическими форсунками, дозировать топливо самостоятельно не может. За корректную работу форсунок отвечает блок управления двигателем. В свою очередь, этот блок фактически и является электронной системой управления двигателем ЭСУД.

Указанная система основана на группе датчиков, которые посылают свои сигналы в ЭБУ, далее блок обрабатывает информацию, после чего формирует управляющие сигналы на исполнительные устройства. Основная задача — заставить двигатель работать в оптимальном режиме и одерживать оптимальные параметры работы ДВС с учетом постоянно изменяющихся условий.

Так вот, на ЭБУ приходят сигналы с большого количества датчиков, после чего по «зашитым» в память блока алгоритмам осуществляется расчет количества топлива, необходимого для работы двигателя в оптимальном режиме. Также ЭБУ управляет моментом искрообразования в цилиндрах,  заменив систему зажигания на авто с карбюратором.

Еще ЭБУ проводит самодиагностику и проверяет состояние двигателя, фиксируя сбои, отклонения и нарушения в работе. Если исправить ситуацию контроллер не может, тогда в памяти прописывается ошибка, а водитель получает уведомление в виде значка «чек» на панели приборов.

Что касается датчиков, благодаря их наличию ЭБУ определяет режим работы двигателя, обороты, нагрузку на ДВС. Например, ДМРВ (датчик массового расхода воздуха) позволяет получить данные для расчета количества топлива с учетом количества воздуха, поступающего в цилиндры.

ДТ (датчик температуры определяет температуру ДВС, тем самым указывая, как будет сгорать топливо в холодном и прогретом двигателе). ДПДЗ (датчик положения дроссельной заслонки) показывает,  как сильно нажата педаль газа.

Также датчик коленвала (

ДПКВ

) и датчик распредвала (

ДПРВ

) позволяют ЭБУ определить время впрыска топлива в цилиндры, время создания искры на свечах зажигания в каждом отдельном цилиндре и т.д.  На деле получается, что более поздние версии ЭБУ способны рассчитывать количество топлива для каждого отдельного цилиндра, чтобы получить стабильную и эффективную работу мотора, а также управлять зажиганием.

Если сгорание топлива приобретает взрывной характер, взрыв фиксирует датчик детонации двигателя (ДД). Блок управления корректирует смесь и меняет угол зажигания, чтобы избежать детонации. Если же ЭБУ не может решить проблему, загорается «чек», ошибка прописывается в память ЭБУ.

Еще на более поздних моделях ВАЗ изменились сами контроллеры и прошивки ВАЗ, так как в конструкции были применены датчики кислорода в паре с катализатором. Эти датчики определяют эффективность сгорания топлива, фиксируя количество кислорода в выхлопе. Так вот, по этой причине нужно учитывать, что ЭБУ различных поколений отличаются.

Например, старые версии не имели поддержки датчика фаз (ДПРВ), впрыск происходил во впускной коллектор, а не в каждый цилиндр по отдельности. Такие ЭБУ являются блоком управления центрального впрыска. Позже появились блоки, готовящие смесь для каждого отдельного цилиндра (ЭБУ распределенного впрыска).

В дальнейшем была реализована поддержка датчика кислорода, затем двух датчиков кислорода (с учетом ужесточения норм токсичности) для более эффективного использования каталитического нейтрализатора.

В любом случае, при подборе ЭБУ для автомобиля необходимо точно знать ряд особенностей: версия блока и прошивки,  распиновка ЭБУ и т.д. Если просто, мозги ВАЗ 2114 могут отличаться от ЭБУ ВАЗ 2115, а блок управления ВАЗ 2110 не будет работать на ВАЗ 2108 инжектор.

Это означает, что мозги Калина не получится использовать в качестве замены ЭБУ Приора, хотя один и другой блок будут ЭБУ ВАЗ

Получается, важно знать, какой именно блок стоит на том или ином автомобиле. Чтобы это определить, нужно понять, где стоит ЭБУ ВАЗ, после чего изучить маркировки на устройстве

Давайте разбираться.

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Адаптер ELM 327

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

  1. Сам адаптер некачественный.
  2. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
  3. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Пропадает напряжение на ЭБУ ВАЗ 2114 – что делать


Ошибка пропадает напряжение Ваз 2114 В принципе решений у данной проблемы может быть множество:

Если напряжение на АКБ меньше 12.4 вольта, то ЭБУ начинает экономить энергию, на 11 вообще можешь не завести даже на шнурке))) ЭБУ иногда видит напряжение меньше чем реально на АКБ, это как правило говорит о том, что пора бы массы ЭБУ почистить, в разъем заглянуть контакты протереть. В твоем случае – на холодную проблемы, на горячую все нормально. А если взглянуть со стороны АКБ? На подсевшем проблема, на подзаряженном геной все нормально

Хороший диагност не повредит машинке
Так же рекомендую обратить внимание на неисправность: катушки зажигания, модуля зажигания, коммутатора бесконтактного зажигания свечи.

Как проверить массу мультиметром

Отключаем отрицательную клемму АКБ

Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой

Сопротивление самих щупов составляет 2.1 Ома.

Теперь подключаем один щуп к двигателю. Хоть сюда

А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову

Смотрим показания мультиметра. И что же мы видим? А видим мы обычно всё те же 2.1 Ома

Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?

Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.

Если мы подключим к концам этого провода щупы вольтметра, то мы увидим нулевое напряжение. Ведь откуда на цельном куске провода возьмется разность потенциалов? Верно? Верно.

А теперь давайте подключим наш вольтметр к этому проводу массы на автомобиле. То есть, как и при замере сопротивления, один щуп к двигателю, а второй к кузову. Они же соединены этим куском провода. Верно? Верно.

Переводим мультиметр в режим измерения постоянного напряжения до 2 Вольт. Запускаем двигатель и смотрим на дисплей прибора.

Опа. А у нас присутствует напряжение!

Как такое может быть — мы подключены к концам одного провода, а у нас напряжение.

Вот я блеснул художественным творчеством и нарисовал картину происходящего

Красным — провод массы, а синим — вольтметр

Эти значения на дисплее мультиметра — ничто иное, как падение напряжения на нашем проводе массы! Несмотря на то, что он выглядит отлично и имеет минимальное сопротивление, на нем всё же падает напряжение. Причем, чем больше будет ток потребителей в цепи, тем больше будет падение напряжения на этом проводе, которое может достигнуть и нескольких вольт!

Вот такая ситуация. И масса двигатель — кузов не такая уж и хорошая, как показалось сразу и проблемы от неё неизбежны.

Как выйти из такой ситуации победителем?

Во-первых, необходимо периодически обслуживать этот участок цепи.

Открутить массу на кузове

Проделать то же самое с массой на двигателе

Но это помогает не всегда. Дело в том, что в этой цепи есть ещё слабые места — обжимки.

Обжим наконечников, обжим на клемме АКБ

Всё это со временем окисляется и не может полноценно выполнять свою функцию.

Необходимо либо переобжимать эти соединения, либо лучше эти провода иногда менять.

Вот видео на тему масса двигатель — кузов

Ну а в идеале можно проложить дополнительные провода массы: Генератор — кузов

Всем Доброго времени суток Друзья и просто Гости! Может тема не новая но всё равно, рано или поздно все мы сталкиваемся с этой проблемой. Всё долго размышлял если смысл установки дополнительной массы? Немного напомню с чего всё это началось и почему меня заставило задуматься об установки дополнительной массы на кузов автомобиля

Модуль зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Модуль зажигания на инжекторном двигателе автомобилей ВАЗ 2108, 2109, 21099 являются частью системы зажигания.Назначение модуля зажигания

Модуль зажигания на автомобилях ВАЗ 2108, 2109, 21099 предназначен для создания в определенный момент высоковольтного напряжения на свечах зажигания.

Расположение на автомобиле

На двигателе 2111 автомобилей ВАЗ 2108, 2109, 21099 модуль зажигания установлен на специальном кронштейне, закрепленном на передней части блока цилиндров со стороны коробки передач.

Устройство модуля зажигания

Модуль зажигания состоит из корпуса, внутри которого находятся две двухвыводные катушки зажигания и двухканальный коммутатор (два электронных блока). На корпусе выполнены четыре вывода катушек зажигания, которые в определенном порядке соединяются со свечами зажигания. К двум выводам одной обмотки присоединяются провода на первый и четвертый цилиндр, к двум выводам другой обмотки провода на второй и третий цилиндр. Поэтому искра проскакивает сразу в двух цилиндрах (на такте сжатия — рабочая и на такте выпуска – холостая).

Токоподающий и управляющие провода от блока управления присоединены к модулю через соединительную колодку.

Принцип действия модуля зажигания

Блок управления системы ЭСУД получает с датчика положения коленчатого вала сигнал о положении коленчатого вала двигателя и частоте его вращения, с датчиков температуры и ДМРВ информацию о состоянии двигателя и нагрузке на него. Обработав сигналы, он рассчитывает угол опережения зажигания и подает команду на модуль зажигания о срабатывании первой или второй пары катушек. Модуль зажигания формирует импульсы высокого напряжения и через высоковольтные провода подает их на свечи либо 1-4, либо 2-3 цилиндров двигателя.

Неисправности модуля зажигания

Неисправный модуль зажигания приводит к затрудненному запуску холодного двигателя, рывкам и провалам при разгоне особенно на непрогретом двигателе (рывки могут исчезнуть после прогрева двигателя, а вместе с ним и модуля зажигания), неустойчивой работе двигателя на холостом ходу (особенно при прогреве), повышенному расходу топлива. Пропуски искрообразования ведут к выбросу богатой смеси в нейтрализатор, что приводит к выходу его из строя.

При появления подозрения на неисправность модуля зажигания следует вначале проверить высоковольтные провода, свечи зажигания, электрическую цепь модуля.

Применяемость модуля зажигания

На автомобилях ВАЗ 2108, 2109, 21099 применяются следующие модули зажигания: 2112-3705010-01 – ЭСУД с блоками управления GM ISFI-2S (2111-1411020-10 (20, 21)) и 2112-3705010-02 (04, 05) – ЭСУД с блоками управления Январь 4.1 (2111-1411020-22), Январь 5.1 (2111-1411020-71), VS 5.1 (2111-1411020-62), VS 5.1 (2111-1411020-72), BOSH M1.5.4 (2111-1411020), BOSH M1.5.4 (2111-1411020-70), BOSH MР7.0Н (2111-1411020-40), BOSH M1.5.4N (2111-1411020-60), BOSH MР7.0Н (2111-1411020-50).

Примечания и дополнения

— Модуль зажигания не разборный. При выходе из строя его заменяют исправным.

— Чаще всего выходят из строя две катушки модуля зажигания, и двигатель начинает «двоить» — работают только два цилиндра.

Можно ли устанавливать на авто другой модуль управления

На автомобили ВАЗ 2108 – 2115 устанавливают различные модели ЭБУ, которые относят к следующим семействам:

  • Январь 4, ставили на самые первые модели инжекторных двигателей. Они поддерживали лишь небольшое количество датчиков и обеспечивали впрыск топлива в общий воздушный коллектор;
  • Январь 5 – 6 устанавливали на более современные автомобили. Эти ЭБУ обеспечивали впрыскивание в каждый цилиндр по отдельности, но не поддерживали датчики кислорода;
  • Январь 7 начали ставить с 2007 года. Эти ЭБУ не уступают зарубежным аналогам и поддерживают все известные датчики, благодаря чему более эффективно управляют двигателем;
  • Различные модели GM. Эти ЭБУ в зависимости от класса, типа и стоимости аналогичны устройствам Январь 4 – 7;
  • Различные модели Bosch. Эти ЭБУ в зависимости от класса, типа и стоимости аналогичны устройствам Январь 4 – 7;
  • Различные модели Ителма. Эти ЭБУ в зависимости от класса, типа и стоимости аналогичны устройствам Январь 4 – 7.

Каждая модель даже в составе семейства или класса, подходит лишь для определенной комбинации двигателя, датчиков, проводки и прошивки. Поэтому даже различные модели в пределах одного семейства необходимо устанавливать лишь после консультации со специалистом по инжекторным системам. Даже если различные модели ЭБУ окажутся оснащенными одинаковыми электрическими разъемами, простая замена в лучшем случае приведет к плохой работе мотора.

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

  1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
  2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
  3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Про массы | CHIPTUNER.RU

Текст и фото: И.Н. Скрыдлов, Люберцы (aka Aktuator)

В настоящее время, подавляющее большинство автомобилей используют кузов автомобиля (а/м) в качестве общего провода для большинства потребителей электроэнергии. Кузов поэтому называется массой (mass, foreground, ground) автомобиля. В случае если какое либо из соединений с массой становится ненадежным, начинаются чудеса. Простейший тому пример – перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп‐сигналом или светом заднего хода. При этом на нужном потребителе напряжение в два‐три раза отличается от необходимых 12–14 вольт, а на ненужном (не включенном) наоборот появляется вполне достаточное напряжение для его работы. Это с лампочками. А если такое начнется в Электронной Системе Управления Двигателя (ЭСУД)? Тогда двигатель может начать самопроизвольно менять режим своей работы – от набора больших оборотов до заглохания.

Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки, появляющиеся при этом. Прошу заранее простить меня за порой странные и непривычные названия узлов и деталей а/м, но поскольку я работаю на гарантийной ВАЗовской станции, то положение обязывает.

Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.

Тонкий провод, соединяющий минус АКБ и кузов автомобиля – главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять следует затяжку как болта М6 непосредственно на клемме АКБ, так и гайки М8 на кузове. Место расположения на кузове зависит от марки а/м.

Точки заземления ЭСУД

Семейство 2108–9 и 13–15 1,5L масса ЭСУД берется с двигателя, с двух болтов М6, крепящих заглушку с правой стороны головки блока. У карбюраторных а/м там крепился распределитель зажигания. Семейство а/м 2113–15 1,5 и 1,6L с контроллерами нового поколения Бош 7.9.7 или Январь 7.2, соединение ЭСУД с массой находится на приварной шпильке, крепящей металлический каркас центральной консоли панели приборов, к тоннелю пола, через металлическую планку с двумя боковыми ушками слева и справа (Внутри центральной консоли, примерно под пепельницей). К сожалению, как показала практика, под планкой отсутствует корончатая шайба. Из‐за этого, учитывая то, что сама шпилька прокрашена в процессе изготовления а/м, и практически не затянута соответствующей гайкой, со временем появляется дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ и ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше).

Семейство 2110‐12, 1,5L. Масса ЭСУД берется с двух болтов М6, расположенных на левой стороне головки блока. Семейство 21114, 21124 1,6L, с контроллерами нового поколения Бош 7.9.7 или Январь 7.2. В головке уже один болт М6. С него берется масса только на все четыре катушки зажигания, а масса на ЭСУД берется в салоне, с приварной шпильки на кронштейне крепления ЭСУД, за левым экраном центральной консоли. В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине. Гайка на этой шпильке, как правило, не затянута. При недостаточном контакте в этих соединениях возможен дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ, ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его

Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Где находится блок управления

Согласно особенностям конструкции автомобиля, “мозги” ВАЗ-2114 находятся под торпедой. Чтобы демонтировать электронный блок для ремонта или перепрошивки, нужно вначале разобрать туннель. Это можно сделать, открутив несколько саморезов со стороны пассажирского кресла. Оттуда же очень удобно подцепить саму пластиковую панель. Когда демонтаж будет закончен, можно будет увидеть отверстие, через которое легко дотянутся до ЭБУ. Он закреплен на металлическом фиксаторе.

Далее для окончательного демонтажа устройства необходимо взяться за фиксатор и поддерживать блок управления. После этого следует вывернуть болт и аккуратно вытянуть корпус блока управления. Заблаговременно следует обесточить бортовую сеть автомобиля.

Короткие замыкания – это враги любых электронных устройств. Но данное авто – это особый случай. При демонтаже нужно снять не только массу, но и плюсовую клемму. ЭБУ стоит дорого, он очень чувствителен к КЗ.

Нужно быть готовым к тому, что на б/у авто иногда ЭБУ в штатном месте может отсутствовать. Где «мозги» ВАЗ-2114 находятся, если в положенном месте их нет? Владельцу придется поискать этот блок.

Типы ламп

Ксеноновые

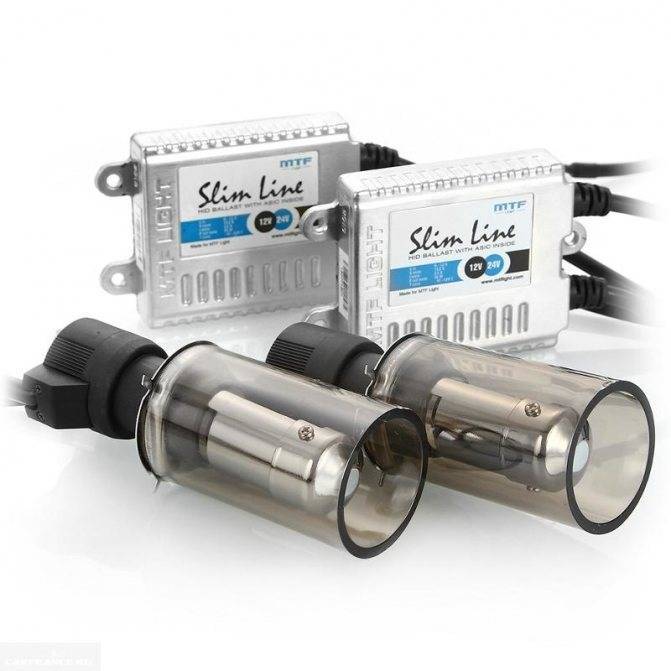

Газоразрядные ксеноновые лампы

Лампы, укомплектованные ксеноном, по яркости превышают обычные в три раза. Служат в десятки раз дольше. Эффективные в потреблении мощности, почти двукратно, что позволяет генератору работать в щадящем режиме, сохраняя ресурс двигателя. Серьёзным недостатком считается неприспособленность ксенона к цепи, рассчитанной на галогенные лампы.

Галогенные

Достоинства в повышенной светоотдаче, выборе цвета, продолжительном сроке пользования, объемлющая видимость дороги с охватом обочины.

Недостатки — высокая температура нагрева колбы, низкое качество лампы, не экономичность в потреблении энергии, потребность в дополнительном сервисе.

Диагностика ВАЗ Самому?! – Это просто!

Категория: Инструкции / 154 комментариев

В этой статье мы расскажем как просто проводить самостоятельную компьютерную диагностику, а также сопутствующий ремонт автомобилей ВАЗ (2105, 2107, 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина).

Если на вашем автомобиле загорелся ошибка двигателя чек (check engine) или же вас беспокоит расход топлива читайте статью, мы научим выявлять подобные неявные проблемы.

Если у вас не тянет двигатель, появились провалы, или автомобиль дергается, проблема также может быть в электронике автомобиля или датчиках. Также не стоит рубить с плеча и бежать в автосервис, возможно проблема решается очень просто, с минимальными материальными затратами. Читаем нашу статью.

Итак, начнем…

Никакой автомобиль, тем более автомобиль русского производства не застрахован от неисправностей. Самое неприятное в этой ситуации это то – если проблема носит не явный характер , такой как неисправная электроника или датчик. Первая мысль в такой ситуации – сразу бежать к автоэлектрику , пусть он решает эти сверх сложные, казалось бы, проблемы.

Но! … Стоит ли переплачивать такие деньги за работу, с которой любой автолюбитель может справиться в домашних условиях, с помощью ноутбука или даже с помощью мобильного телефона!? У каждого инжекторного автомобиля без исключения имеется разъем для диагностики , у автомобилей ВАЗ после 2004 года выпуска он выглядит вот так (см. фото).

Чаще всего разъем расположен под рулевой колонкой автомобиля.

Данные адаптер стоит недорого , если сопоставлять со стоимостью компьютерной диагностики двигателя в автосервисе. Заказать данный адаптер можно на сайте www.diagnost7.ru.

Адаптер подходит ко всем русским автомобилям без исключения и даже некоторым авто иностранного производства. В комплекте с адаптером , поставляется программы для диагностики автомобилей.

Каковы возможности программ? Что можно сделать с помощь данного адаптера? Диагностика :

• Система управления двигателем

Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83), Bosch M1.5.4 (Euro 2), Ителма VS5.1 (Euro 2), Январь 5.1 (Euro 2), Январь 7.2 (Euro 2), Bosch M7.9.7 (Euro 2), Bosch M7.9.7 (Euro 3/4), Ителма/Автел М73, Bosch MP7.0 (Euro 2), Bosch MP7.0 (Euro 3), Bosch ME17.9.7 (Euro 3), Ителма М74, Ителма М75, Ителма М74CAN, Ителма М74CAN MAP

• Автомобильная противоугонная система

АПС6, АПС6.1

• Модуль электропакета

• Электроусилитель руля

Mando (Корея), КЭМЗ, Автоэлектроника, Авиаагрегат, Север/ДААЗ

• Подушки безопасности

Autoliv ACU3 (Калина, Приора), Таката (Гранта)

• Антиблокировочная система

Bosch 5.3, Bosch 8.0, Bosch 8.1, Bosch 9.0, Bosch 9.0 CAN

• Отопитель/климат (Приора, Калина, Гранта)

• Блок управления стеклоочистителем (Приора) • АКПП Jatco AY-K3

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
