Воздушный фильтр для Лада Калина – как поменять его самому?

Как заменить салонный фильтр Lada Kalina — инструкция с фото

18 февраля 2016 года

При эксплуатации автомобиля в запыленной местности пробег между заменами фильтра следует сократить в 1,5–2 раза.

Фильтр системы отопления и вентиляции и дренажное отверстие водоотводящего короба расположены под правой облицовкой ветрового окна.

Открыв капот, ключом Torx T-20 отворачиваем пять саморезов крепления правой облицовки.Открыв капот, ключом Torx T-20 отворачиваем пять саморезов крепления правой облицовки.Открыв капот, ключом Torx T-20 отворачиваем пять саморезов крепления правой облицовки. Снимаем правую облицовку ветрового окна.Снимаем правую облицовку ветрового окна.Снимаем правую облицовку ветрового окна. Крестообразной отверткой отворачиваем два самореза крепления крышки.Крестообразной отверткой отворачиваем два самореза крепления крышки.Крестообразной отверткой отворачиваем два самореза крепления крышки. Снимаем крышку фильтра. Отжав две защелки… …вынимаем фильтр отопления и вентиляции.…вынимаем фильтр отопления и вентиляции.…вынимаем фильтр отопления и вентиляции. Прочищаем дренажное отверстие со стороны водоотводящего короба…Прочищаем дренажное отверстие со стороны водоотводящего короба…Прочищаем дренажное отверстие со стороны водоотводящего короба… …и со стороны ниши правого переднего колеса.…и со стороны ниши правого переднего колеса.…и со стороны ниши правого переднего колеса.

Устанавливаем новый фильтр в обратной последовательности.

При этом стрелка на этикетке фильтра должна быть направлена вниз, а надпись «перед» — к передней части автомобиля.При этом стрелка на этикетке фильтра должна быть направлена вниз, а надпись «перед» — к передней части автомобиля.При этом стрелка на этикетке фильтра должна быть направлена вниз, а надпись «перед» — к передней части автомобиля. При установке правой облицовки ветрового окна два выступа облицовки должны зайти за отбортовку переднего крыла.При установке правой облицовки ветрового окна два выступа облицовки должны зайти за отбортовку переднего крыла.При установке правой облицовки ветрового окна два выступа облицовки должны зайти за отбортовку переднего крыла. Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Сергей Моисеев

Достоинства:

Надежный и неприхотливый автомобиль, запчасти дешевые и прост в обслуживании. Прошу заметить это все относительно.

Недостатки:

Недостатки писать не буду, так как для каждого владельца они свои. Смотря кто с чего пересел…

Детальная инструкция по замене воздушного фильтра автомобиля Лада Калина

Воздушный фильтр предназначен очищать поступающий в двигатель автомобиля воздух. Он относится к расходникам, которые требуют замены при плановых технических осмотрах. В статье описано, как выполняется замена воздушного фильтра Лада Калина.

В каких случаях необходима замена?

Для автомобиля, особенно с инжектором, очень важно, в каком состоянии находится воздушный фильтр. Для качественной работы двигателя внутреннего сгорания необходим большой объем воздуха, гораздо больший, чем топлива, который берется из окружающей среды. Назначение фильтрующего элемента – очистить этот воздух от этих загрязнений, потому что от его чистоты зависит, насколько качественной будет воздушно-топливная смесь

Назначение фильтрующего элемента – очистить этот воздух от этих загрязнений, потому что от его чистоты зависит, насколько качественной будет воздушно-топливная смесь.

Фильтр представляет собой фильтровальную бумагу, сложенную в гармошку для увеличения фильтрующей поверхности. Во время эксплуатации поры фильтра забиваются, что снижает его пропускную способность и ухудшает качество воздуха, который поступает из окружающей среды. Воздухофильтр выполняет еще роль устройства, понижающего шум при всасывании воздуха, а также терморегулятора. Особенно это актуально в зимний период, поступающий воздух, проходя через фильтрующий элемент, нагревается, таким образом, перепад температур будет не таким ощутимым.

На частоту замены влияют следующие факторы:

• качество дорожного покрытия;
• качество фильтрующего элемента;
• условия эксплуатации.

Менять фильтрующий материал, по рекомендациям производителей, следует не реже, чем через 30 тысяч километров пробега или после визуального осмотра, если он сильно загрязнен.

Если автомобиль эксплуатируется на дорогах с грунтовым покрытием или в условиях мегаполиса с загрязненным воздухом, менять воздухофильтр приходится через 15 тысяч километров.

Порядок замены

Для проведения процедуры необходимо установить машину в удобное положение, приготовить необходимые инструменты и купить новый фильтр для воздуха.

Набор инструментов

К выполнению процедуры следует заранее подготовиться: приготовить инструментарий, который потребуется при работе:

• крестовую отвертку;
• чистую ветошь;
• расходный материал;
• баллон со сжатым воздухом или пылесос.

Для того, чтобы расходный материал прослужил заявленный срок, следует покупать оригинальные изделия.

Лучше всего приобретать детали в специализированных магазинах, чтобы исключить риск покупки подделки. Производитель рекомендует устанавливать фильтры с ВАЗовской сертификацией.

Этапы

Чтобы заменить воздухофильтр на Калине, нужно выполнить следующие шаги:

1. Для доступа к корпусу фильтра необходимо отрыть капот автомобиля. Он находится с правой части моторного отсека.

   Моторный отсек ВАЗ 2107

2. Сначала нужно отключить датчик массового расхода воздуха, чтобы он не мешал при работе.

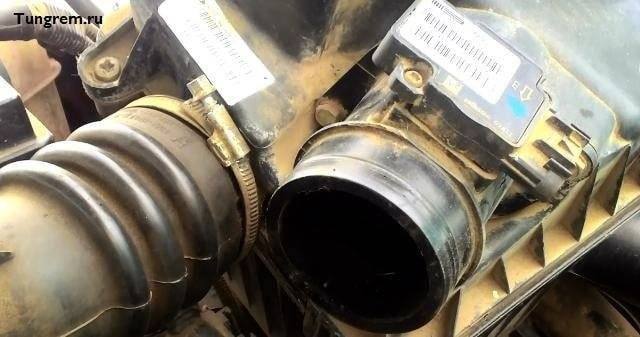

3. Затем следует снять шланг подвода воздуха с патрубка.
4. Корпус воздухофильтра крепится с помощью четырех болтов. Их нужно открутить и можно поднимать крышку корпуса.

   Демонтируем крышку с корпуса

5. Чтобы снять старый фильтрующий элемент, его нужно просто потянуть вверх.
6. Перед тем, как вставить новый расходник, следует очистить корпус от загрязнений и абразивных частиц, которые накопились в нем за время эксплуатации. Можно продуть корпус сжатым воздухом или пылесосом, а затем протереть чистой ветошью.

   Корпус следует протереть ветошью

7. Новый расходник устанавливается ребрами вперед по направлению воздушного потока. На корпусе может быть подсказка.
8. Перед установкой крышки, нужно проверив уплотнитель. Затем крышку корпуса прикручиваем на штатное место.
9. Подключаем обратно датчик массового расхода воздуха.

На этом процедура замены заканчивается, можно дальше эксплуатировать автомобиль.

Рекомендации по эксплуатации

Для исправной работы двигателя в полную мощность, необходимо следить за чистотой фильтрующего материала. Не стоит ждать, когда он станет совсем грязным, так как в этом случае снижается мощность двигателя, увеличивается расход топлива. Кроме того, абразивные частицы, попадающие с загрязненного материала, могут поцарапать стенки цилиндров, что приведет к износу цилиндро-поршневой группы.

Таким образом, не обязательно придерживаться рекомендаций, указанных в руководстве по эксплуатации автомобиля Лада Калина и менять фильтрующий элемент через 30 тыс. км. Его следует менять по мере загрязнения, чаще всего через 15-20 тыс. км. Процедура не занимает много времени, зато двигатель дольше прослужит и будет эффективно работать.

https://youtube.com/watch?v=gEFgQhoHs_A

Замена салонного фильтра на Калине: как поменять на авто с кондиционером и без

Знать, где находится салонный фильтр в Калине и для чего он вообще нужен, должен каждый водитель. Ведь он выполняет важную функцию по очистке воздуха, который попадает в салон. Именно поэтому необходимо чётко понимать, когда и как производить процедуру замены старого фильтра на новый.

Где находится салонный фильтр в Калине и когда его нужно менять

Найти салонный фильтр в автомобиле Лада Калина очень просто — достаточно поднять капот. Он находится рядом с блоком обдува в передней части авто справа, между верхней частью капота и лобовым стеклом. Салонный фильтр служит для очистки воздуха, поступающего в салон автомобиля из атмосферы, от пыли и мелких частиц песка.

Согласно информации, указанной в руководстве по эксплуатации, салонный фильтр в Калине подлежит замене каждые пятнадцать тысяч километров пробега, но на практике эта цифра может сокращаться и до десяти тысяч (при экстремальных условиях эксплуатации).

Фото салонного фильтра в автомобиле Лада Калина с поднятым капотом

Признаками необходимости замены могут служить часто запотевающие стекла или же отсутствие нормальной тяги у печки автомобиля. Как правило, большинство владельцев замечают это не сразу, поэтому рекомендуем вам придерживаться регулярной замены каждые 15 тысяч километров пробега.

 Необходимо учитывать, что системы фильтрации бывают двух видов:

Большинство автовладельцев рекомендуют именно угольный салонный фильтр, поскольку он характеризуется наличием двух плотных слоёв синтетики, между которыми расположен угольный абсорбент. Он достаточно эффективно улавливает пыль и другие мелкие частицы, чтобы они не попадали в салон. Особенно это актуально в больших городах и мегаполисах, где уровень загрязнения воздуха просто зашкаливает.

Стоит также сказать о минусах фильтрации данного типа. Угольный салонный фильтр для Лада Калина может быть подвержен десорбции.

Это приводит к тому, что он банально не справляется со своими функциями и начинает понемногу пропускать ядовитые частицы грязи и пыли.

Но этого можно избежать банальной и регулярной заменой в назначенный срок. Именно поэтому лучше всего сделать выбор в пользу угольного фильтра.

• новый салонный фильтр на автомобиль Лада Калина — модель 1 987 432 230;
• шлицевая или крестовая отвёртка;
• ключ-звёздочка TORX-20.

Открываем капот автомобиля и находим решётку, которая закрывает фильтр. Она закреплена саморезами, а некоторые части фильтра надёжно прикрыты специальными заглушками.

Ключом Torx-20 аккуратно снимаем все заглушки и откручиваем болты.

Защитная решетка, прикрытая заглушками, на Лада Калина

Нажимаем на решётку и лёгким движением руки смещаем её в правую сторону.
Снимаем защитный кожух печки Лады Калина в том месте, где находится несущая часть фильтра. Там стоит три маленьких болтика, с которыми легко можно справиться обычной крестовой отвёрткой

Тот болт, который находится посередине, нужно снимать осторожно, поскольку слева от него проходит шланг омывателя стекла, а его очень легко повредить.  Защитный кожух печки, стрелками обозначены болты, которые подлежат снятию
Отжимаем боковые крепления, немного отогнув пальцами пластиковый фиксатор, полностью снимаем старый расходник, при этом следим, чтобы весь мусор не посыпался внутрь.

Старайтесь снимать старый фильтр так, чтобы с его поверхности в систему не проникли загрязнения

Последним шагом будет установка нового воздушного барьера

Закрепляем его с помощью новых специальных фиксаторов
Также стоит обратить внимание, что на модели с кондиционером есть шланги. Если они мешают — распускаем хомуты, которые их удерживают, чтобы надёжно закрепить новый фильтр. Возможно, понадобится заменить и сам конденсат в системе кондиционирования для большего эффекта. Сборка всех деталей происходит неспешно и строго в обратной последовательности. При вставке будьте аккуратны с патрубками кондиционера!

Как правило, все эти манипуляции по замене старого фильтра на новый не занимают более пятнадцати минут, кроме первого раза, когда нужно вникнуть во все технические процессы и детали. Если у вас всё-таки остались какие-либо вопросы или определённые шаги вам непонятны — рекомендуем посмотреть практическое руководство по замене воздушного фильтра на Лада Калина.

Замена воздушного фильтра на Лада Калина — занятие несложное и даже интересное. При желании с ним может справиться любой человек за достаточно короткий промежуток времени.

При этом цена нового импортного фильтра составляет максимум 500 рублей, а услуги по замене на СТО под ключ обойдутся вам примерно в 1500 рублей.

Благодаря нашей инструкции вы можете сэкономить не только деньги, но и драгоценное время.

Замена салонного фильтра Лада Калина

Салонный фильтр на Лада Калина – важный элемент системы кондиционирования в автомобиле. Воздушный поток, поступающий извне должен фильтроваться, очищаться от возможных примесей, смога, песка, пыли. Чем качественней будет абсорбция, тем меньше вреда для организма человека.

Конструкция очистительного элемента KALINA (седан, хэтчбек, универсал) внешне схожа на гармошку. Такой тип формы наиболее подходящий для максимальной циркуляции и фильтрации воздушного потока.

Для модели Лада Калина изготавливают два типа очистителей: обычный и угольный. Отличие первого от второго в способности задерживать выхлопные газы.

Как часто производить замену?

В соответствии с требованиями инструкции по эксплуатации, замена салонного фильтра на Лада Калина проводится каждые 8000 км. пробега. Показатель усредненный. В условиях повышенной запыленности, загазованности интервал замены сократите на треть.

Первый сигнал о наступлении времени обновления – запотевание окон, слабый поток воздуха из дефлекторов. Реже – появление в салоне машины зловонного запаха, прелости, гнили.

Учитывая несложность процедуры, поменять фильтр салона на Лада Калина можно самому. Обращаются за помощью в сервисный центр, в крайнем случае, когда нарушена технология установки или имеются иные повреждения, связанные с непрофессиональным вмешательством. На этапе действия заводской гарантии желательно воздержаться от ремонтов «своими руками».

Выбор салонного фильтра на Лада Калина

Наиболее распространенные зарубежные изготовители расходных материалов для Лада Калина:

• CORTECO, артикул 80000999, цена от 1000 рублей. Фильтр с добавлением активированного угля. Габариты: 25.0 х 15.0 х 3.25 см;
• DELPHI TSP0325329, от 1000 рублей;
• ALCO FILTER MS-6405, от 700 рублей;
• BOSCH 1987432230, от 700 рублей;
• CORTECO 80000998, от 700 рублей;
• FILTRON K1229, от 700 рублей;
• MANN-FILTER CU26004, от 700 рублей;
• SCT SA 1150, от 500 рублей;
• WIX FILTERS WP2000, от 500 рублей.

1.6 литра / 16 клап. / 90 л.с. / от 2004 г.в

• AG Auto Parts, AG5011, от 300 рублей;
• ALCO FILTER, MS-6405, от 300 рублей;
• BOSCH, 1987432230, от 300 рублей;
• CHAMPION, CCF0419, от 300 рублей;
• COOPERSFIAAM FILTERS PC8358, от 300 рублей;
• FILTRON K1229A, от 300 рублей;
• FILTRON K1229, от 300 рублей;
• FRAM CF11640, от 300 рублей;
• KNECHT LA933, от 300 рублей;
• MAHLE ORIGINAL LA933, от 300 рублей;
• MANN-FILTER CU26004, от 300 рублей;
• SCT Germany SA1150, от 300 рублей;
• WIX FILTERS WP2000, от 300 рублей.

1.6 литра / 82 л.с. / до 2010 г.в

• FILTRON, K1230, от 500 рублей;
• KNECHT LA944, от 500 рублей;
• MAHLE ORIGINAL LA955 от 500 рублей;
• WIX FILTERS WP2012, от 500 рублей;
• WIX FILTERS WP2040, от 500 рублей.

1.4 литра / 8 клап. / 88 л.с. / от 2004 г.в

• AG Auto Parts, AG5055, от 300 рублей;
• ALCO FILTER MS6306, от 300 рублей;
• BOSCH 1987435244, от 300 рублей;
• CHAMPION CCF0650, от 300 рублей;
• CHAMPION CCF0720C, от 300 рублей;
• FILTRON K1300A, от 300 рублей;
• KNECHT LA955, от 300 рублей;
• MAHLE ORIGINAL LA984, от 300 рублей;
• MANN-FILTER CU26789, от 300 рублей;
• SCT Germany SA1276, от 300 рублей;
• WIX FILTERS WP2014, от 300 рублей.

1.4 литра / 16 клап. / 88 л.с. / от 2008 г.в

• AG Auto Parts, AG6012, от 300 рублей;
• ALCO FILTER MS6422, от 300 рублей;
• BOSCH 1987434498, от 300 рублей;
• CHAMPION, CCF0425, от 300 рублей;
• FILTRON, K1321A, от 300 рублей;
• FILTRON K1396, от 300 рублей;
• KNECHT LA785, от 300 рублей;
• MAHLE ORIGINAL LA652, от 400 рублей;
• MANN-FILTER CU26545, от 400 рублей;
• SCT Germany SA1020, от 400 рублей.

При самостоятельной покупке всегда отдавайте предпочтение специализированным магазинам, дилерским центрам, авторизированным мастерским. Где предоставляют гарантию качества на реализовываемую продукцию.

Подготовительный этап: набор автомобильных инструментов, отверток, новый фильтр, ветошь. Где находиться салонный фильтр: в моторном отсеке, в левой части, под жабо.

Последовательность действий:

• автомобиль устанавливаем на ручной (стояночный) тормоз, открываем капот;
• в левой верхней части, под жабо отвинчиваем пластиковую декоративную крышку. Она крепится на двух болтах. Извлекаем ее;
• аккуратно поддеваем воздушный элемент, проводим профилактику корпуса, удаляем пыль, остатки мусора, листьев, что препятствует естественной циркуляции воздуха;
• укладываем новый очиститель, собираем конструкцию.

Проверяем исправность работы, плотность посадки, герметичность. При условии корректной установки, поменять фильтр необходимо не ранее чем через 8000 км. Параллельно проводим осмотр деталей и механизмов в моторном отсеке. Возможно, требуется оперативная замена, установка новых расходных материалов. При возникновении затруднений всегда консультируйтесь со специалистами.

Воздушные фильтра

Данные фильтра применяются в Калине для очистки воздуха поступаемого в салон и двигатель. Оба фильтр выполняются из бумаги и служат не так уж и много, срок их эксплуатации зависит от мест использования автомобиля. Если авто используется по гравийным или проселочным дорогам, срок службы данных фильтров резко сокращается.

Воздушный фильтр ДВС

Устанавливается данный фильтр в подкапотном пространстве в специальном боксе и служит для очистки воздуха, необходимого для работы ДВС, который впоследствии смешивается с топливом, образуя топливную смесь.

Замену фильтра необходимо производить каждые 30 000 км пробега, но если авто используется по грунтовым дорогам, смену данной детали на новую, лучше всего произвести немного раньше на 20 000 км.

Симптомы засора воздушного фильтра ДВС

Когда воздушный фильтр засоряется на авто появляются следующие симптомы:

• Теряется мощность ДВС;
• Ухудшается запуск ДВС;
• Двигатель авто самопроизвольно глохнет;
• Нет холостого хода;

Если на авто появились такие симптомы необходимо проверить воздушный фильтр на частоту, если он сильно засорился, а под рукой нет нового фильтра, его можно прохлопать и установить на место. Этого будет достаточно, чтобы завершить поезду и купить новый фильтр.

Замена воздушного фильтра Калины

• Откручиваем 4 болта крепления крышки бокса воздушного фильтра и снимаем ее;
• Устанавливаем новый фильтр и закрываем крышку;

Фильтр салона

Устанавливается перед вентилятором печки и служит для защиты его от мусора, а так же для очистки воздуха от вредных газов и различного рода запахов. Так же салонный фильтр способствует защите воздуховодов от загрязнения.

Симптомы засоренного салонного фильтра:

• Поток из воздуховодов становится заметно слабее;
• Печка или кондиционер теряют свою эффективность;
• Появляется неприятный запах из воздуховодов;

При обнаружении таких неисправностей на своем авто необходимо провести очистку или замену салонного фильтра.

Порядок замены воздушного фильтра

Процесс достаточно прост и не способен «напрячь» владельца LADA Kalina на растрату времени. Думаем, 30 минут найдется у любого заботливого водителя.

В качестве инструмента потребуется лишь привлечь к работе одну крестовую отвертку.

Приступаем.

Открываем капотную крышку Лада Калина и обращаем взор в правую сторону отсека, где располагается корпус фильтрующего элемента. Отключаем разъем датчика, отвечающего за массовый расход воздуха (ДМРВ). Штекер удерживается посредством фиксатора, который поджимаем снизу, а затем стягиваем колодку проводов в сторону. 3. Отвертка понадобится, чтобы выкрутить 4 винта, которые плотно удерживают крышку корпуса. Ее снимаем, прикладывая небольшое усилие. Теперь доступ к фильтру открыт

Перед его извлечением обращаем внимание на расположение схематичной стрелки, присутствующей на каркасе фильтра. Устанавливаем новый элемент правильно, соблюдая указанный момент со стрелкой

Помните, что ее ориентация должна совпадать с направлением всасываемого внутрь тракта воздуха. Рекомендуем посадочное место в корпусе фильтра пропылесосить и протереть сухой ветошью. Перед установкой крышки проверяем правильность расположения уплотняющей резинки. Теперь подключаем разъем ДМРВ.

Цели и задачи, которые решались у нас

Мы рассмотрели, как заменить деталь под названием «фильтр салона». В принципе, можно ничего не менять, а просто выполнить чистку и вернуть всё на свои места. Как лучше это выполнить, владелец решит сам. Также, инструкция будет полезна в случае, когда владелец решит, что необходимо поменять радиатор печки. Сначала удаляют фильтр, затем снимают торпедо, а затем появляется доступ к радиатору.

Фильтрующий элемент, если его долго не менять, может выкрошиться от любого прикосновения. В таких случаях, не нужно зря рисковать. Тем, кто не уверен в своих силах, проще доверить выполнение всех действий профессиональным ремонтникам.

Переваривая мусор

В принципе, это никакие не страшилки для чайников, а вполне понятные и очевидные вещи. Калина за пробег в 100 км потребляет примерно 10-13 кубометров воздуха. Можно представить себе, сколько мусора и пыли содержится в таком количестве дорожного воздуха, тем более, если это проселочная дорога. У нас есть данные, которые касаются ухоженных европейских дорог. Если им верить, то на обычном европейском автобане в кубометре воздух содержится около 1 мг пыли, а в районе стройплощадок и на пыльных трассах содержание кремния может доходить до 40 мг/м³. Причем это очень приблизительные данные европейских лабораторий, что уже говорить о наших дорогах…

Лада Калина 2 при пробеге в 100 км потребляет около 13 м3 воздуха

Это понятно, но вместе с тем воздушный фильтр на Калине выполняет еще и функцию глушителя избыточного шума, создаваемого системой впуска при всасывании воздуха. Чем сложнее двигателю добывать воздух для нормальной работы, тем сильнее шумит впускная система. Кроме того, воздушный фильтр еще и является регулятором температуры поступающего в систему воздуха. За счет того, что воздух задерживается, проходя через фильтрационную бумагу, он нагревается уже на стадии впуска. Это особенно полезно в сырую погоду и зимой. Тогда перепад температуры во впускном тракте будет не таким значительным.

Как поменять воздушный фильтр Лада Калина своими руками?

Приобретаем новый фильтр и подготавливаем следующий инструментарий:

Открываем капот своей «ласточки», отключаем от датчика расхода воздуха штекер. Данная операция выполняется буквально за пару секунд без использования какого-либо специального инструмента. Датчик крепится обычным фиксатором, который следует:

• пождать снизу вверх;
• с некоторым усилием оттянуть в сторону.

Освобожденные провода можно зацепить за что-либо, чтобы они не мешались под руками при замене фильтра (если процедура выполняется опытным автомобилистом, он просто-напросто отводит их в стороны). После этого необходимо выкрутить четыре болта, с помощью коих воздушный фильтр крепится к крышке. Указанную операцию желательно выполнять крестовой отверткой. Но не беда, если ее нет у вас под рукой. На большинстве Калин затяжка озвученных болтов не сильная, а значит, выкрутить их можно и простой плоской отверткой.

После демонтажа болтов смело открываем крышку, вытягивая ее с приложением незначительного усилия. Перед нами – старый фильтр, который мы хотим заменить. Вынимаем отработавший свой ресурс элемент, ветошью тщательно протираем освободившееся пространство, а затем еще и используем пылесос, чтобы на все сто процентов избавиться от мелкой грязи и пыли. Берем в руки новый фильтр, ориентируем его таким образом, чтобы он располагался ребрами по направлению движения (то есть вперед), и вставляем его в корпус.

Всем привет сегодня поговорим о том, как снять воздушный фильтр вместе с корпусом и в случае необходимости заменить его, автомобиль Лада Калина.

Итак, для начала давайте разберемся, а для чего его нужно снимать? Ведь, казалось бы, чтобы заменить воздушный фильтр этого делать не нужно. Отвечу так, что в большинстве случаев при ремонте автомобиля подкапотном пространстве придётся снимать воздушный фильтр, а как это сделать вы узнаете ниже. Для работы нам понадобится только крестовая отвертка, чтобы ослабить хомуты.

Итак, начнём в первую очередь нужно открыть капот, после чего в подкапотном пространстве находим черный корпус фильтра, он находится около аккумулятора, или чуть левее расширительного бачка.

В первую очередь нам нужно отсоединить датчик массового расхода воздуха.

Теперь отворачиваем винт хомута, который крепит патрубок, подходящий к корпусу.

Далее снимаем с корпуса адсорбер, для этого тянем его вверх и извлекаем его из посадочного места, не каких других крепежей там нет.

Откручиваем гайку, которая крепит воздухозаборник, она расположена наверху возле радиатора. Далее аккуратно снимаем с подушек и снизу отсоединяем шланг расширительного бачка ну думаю, проблем не вызовет. Ну, вот вроде бы и все, собираем в обратном порядке, не забываем подсоединить ДМРВ.
