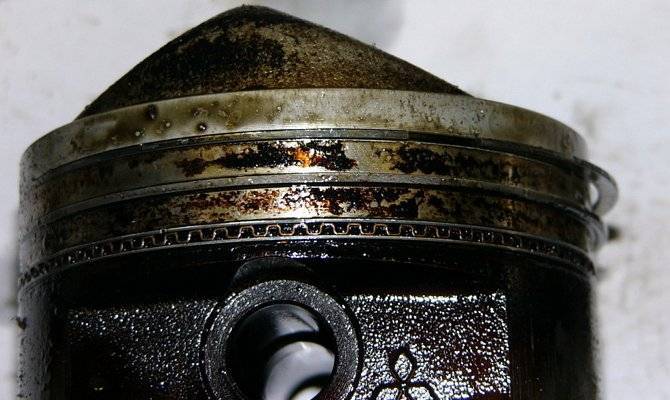

Залегание поршневых колец: признаки, симптомы и ремонт

Что такое поршневые кольца?

Поршневыми называются незамкнутые кольца, находящиеся в канавках в поверхностях поршней силовых установок.


Поршневая система

При проектировании мотора конструкторам постоянно приходится решать одну и ту же проблему — диаметр дна поршня и цилиндра должным быть разных размеров. И при этом смазка никоим образом не должна оказаться в камере, где происходит сгорание топлива. Применение тяжелого поршня может привести к заклиниванию его в цилиндре, невзирая даже на то, что его диаметр будет немного меньше. Но применение узкого гибкого кольца, которое располагает подвижным замком, позволит ему свободно двигаться. Этот вариант и до сих пор считается лучшим.

Замена маслосъемных колпачков клапанов Нива Шевроле

как поменять маслосьемные колпачки не снимая головки на 21126 #3

В качестве оправки для монтажа возможно использовать оригинальную оправку либо инструментальную головку с молотком. Заменить маслосъемные колпачки можно, не снимая с двигателя головку блока цилиндров.

Аналогично замените маслосъемные колпачки выпускного клапана 1-го цилиндра и обоих клапанов 4-го. Клапана будут прекрасно удерживаться закрытыми.

А также верхнюю и нижнюю опорную шайбу пружин. Коленчатый вал прокручивается до тех пор, пока метка зубчатого венца привода второстепенных узлов не сойдется с датчиком положения коленвала КВ. ЗАМЕТКА При наличии приспособления, отличающегося по конструкции от показанного например, винтового, вворачиваемого в отверстие в головке блока под гидроопорувозможно, ресивер снимать не как поменять маслосъемные колпачки нива шевроле.

Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предотвратить повреждение рабочей кромки колпачка острыми краями проточек под сухари на стержне клапана. Смажьте внутреннюю поверхность нового маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки. Установите оправку для запрессовки колпачка.

Легкими ударами бойка по оправке запрессуйте колпачок до упора. При отсутствии специальной оправки можно воспользоваться высокой двенадцатигранной инструментальной головкой подходящего размера. Снимите направляющую втулку со стержня клапана, установите на место опорную шайбу внутренней пружины, пружины и сухари клапанов в порядке, обратном снятию.

А также рокеры клапанов. Установка КВ позволяет обслужить 1 и 4 цилиндры, поскольку в этом положении фиксируется высшая мертвая точка соответствующих поршней.

Для рассухаривания клапанов используется специализированный съемник. Во время процесса приспособление упирается в тарелку пружин, при этом зацепной рычаг отводится за гайку, заранее закрученную на шпильку корпуса РВ. Одновременно с этим в свечных колодцах должен находиться пруток желательно из свинцового припоя.

Снимите рычаги привода клапанов и Наверните на одну из шпилек наиболее удобно расположенную для установки приспособления для сжатия клапанных пружин гайку крепления корпуса подшипников распределительного вала и установите приспособление для сжатия клапанных пружин впускного клапана. Сожмите приспособлением клапанные пружины и Снимаем тарелку пружины, внутреннюю и наружную пружины и опорную нижнюю шайбу.

Установите цанговый зажим съемника на колпачок и легкими ударами, снимаем его с ножки клапана. Смазываем внутреннюю поверхность нового колпачка моторным маслом и тем же приспособлением запрессовываем его на ножку клапана в свое посадочное гнездо.

Замена маслосъемных колпачков без снятия головки гбц

Заменить маслосъемные колпачки можно, не снимая с двигателя головку блока цилиндров. Вам потребуются те же инструменты, что и при замене прокладки головки блока и ресивера, а также пассатижи, приспособление для сжатия пружин клапанов, съемник маслосъемных колпачков по возможности , круглогубцы или пинцет для вынимания сухарей клапанов, оправка для напрессовки маслосъемных колпачков, молоток и пруток оловянного припоя диаметром около 8 мм для поддерживания клапана.

Детали и расходники:

Снимите крышку головки блока цилиндров см. Проворачивая коленчатый вал, совместите метку на звездочке распределительного вала с меткой приливом на корпусе подшипников распределительного вала см.

Теперь сам процесс Замена маслосъемных колпачков нива шевроле, начинается со снятия декоративной пластмассовой крышки двигателя. Коленчатый вал проворачивается до тех пор, пока поршень первого цилиндра не станет в ВМТ.

Теперь необходимо снять распределительный вал. Он снимается вместе с кожухом.

Ресивер поступления воздуха придётся тоже снять. Он мешает установке рычага для сжатия клапанных пружин.

Залегание или износ – когда пора проверить состояние колец?

Как видно, условия работы поршневых колпачков и колец нелегкие и поэтому естественного износа не избежать. Обычно комплекта хватает на 150 тысяч километров, хотя некоторые автовладельцы утверждают, что их двигатели проходят и по 500 тыс. км. Но о таких показателях можно говорить только при правильной эксплуатации автомобиля, в противном случае задуматься о ремонте движка придется намного раньше. Использование некачественного либо неподходящего масла и его несвоевременная замена негативно скажется на состоянии колец, что приблизит их залегание. Кроме того, необходимо следить за состоянием воздушного фильтра, особенно если приходится постоянно ездить по сильно запыленной местности. Немаловажна и исправность топливного фильтра.

Желательно не перегревать и не перегружать сам двигатель. Образование нагара в поршневых канавках приводит к залеганию маслосъемных колец. В этом случае поршень недостаточно плотно прилегает к цилиндру и автомобиль не может развивать необходимую мощность. Можно максимально отсрочить залегание маслосъемного кольца. Избегайте кратковременных поездок в зимнее время, так как движок не успевает прогреться до нужной температуры. Очень опасно в этот период давать и чрезмерные нагрузки. Если в системе не будет достаточно смазки, произойдет перегрев. Он приведет к заклиниванию и образованию на поверхностях поршня и цилиндра различных дефектов. В результате колпачки могут полностью испортиться, либо разрушатся перегородки между канавками. Опасны для автомобиля и постоянные простои в городских пробках.

Определить необходимость ремонта либо замены можно по следующим признакам износа маслосъемных колец. Значительно увеличится расход масла, может появляться сизый дым – во время начала движения после кратковременной остановки, например, на светофорах. Кроме того, тревожные признаки износа – протечки и испарения масла через уплотнительные прокладки, сальники (колпачки) и в прочих местах

Обратите внимание на цвет этой жидкости, если вы ее только поменяли, а она почернела, то замена уплотнителей неизбежна. Еще следует проверить свечи, они должны быть чистыми, в противном случае придется обращаться на СТО либо проводить ремонтные работы самостоятельно

Итак, если вы обнаружили у своего авто какие-либо признаки износа, то нужно проверять маслосъемные кольца. Диагностика колпачков проводится достаточно просто. Необходимо отсоединить шланг системы принудительной вентиляции. Если давление картерных повышено, то дело в износе колпачков.

Советы и рекомендации

Для защиты поршневых колец и противодействия коксованию камеры сгорания необходимо:

  • своевременно менять моторное масло;
  • использовать качественные ГСМ;
  • прогревать двигатель перед поездкой;

Также можно воспользоваться присадками для двигателя (рассмотрены на примере дизельного ДВС):

  • в масло, которые способствуют «мягкой» раскоксовке поршневых колец;
  • в топливо, что является еще одним способом деликатной очистки камеры сгорания от нагара;

Данные решения представлены различными производителями и рекомендованы к использованию в профилактических целях, так как эффективно удалить толстые слои отложений они не способны.

Использование противоизносных, противодымных и других присадок для уменьшения расхода масла. Плюсы и минусы после применения присадки в двигатель.

На что указывает цвет нагара на свече зажигания, почему образуется нагар того или иного цвета. Как очистить свечи зажигания от нагара своими руками, советы.

Должен ли двигатель расходовать масло и какой расход масла является нормой для мотора. Повышенный расход смазки, основные причины, частые неисправности.

Нагарообразование и последствия закоксовки двигателя. Залегание поршневых колец, появление отложений и лака на деталях. Как самостоятельно удалить нагар.

Низкая комрессия в цилиднрах двигателя: главные причины. Как поднять компрессию в двигателе без ремонта мотора, доступные способы. Советы и рекомендации.

Постепенное или резкое увеличение расхода масла дизельного двигателя. Потенциальные неисправности, диагностика и способы их устранения.

Предупреждение и борьба с залеганием колец

Желательно, чтобы стрелка тахометра держалась в районе 5,5–6 тысяч оборотов в минуту. За время поездки цилиндро-поршневая группа должна полностью самоочиститься. Это станет понятно по возросшей тяге силового агрегата. Если же симптомы залегания не исчезли, можно повторить процедуру отмачивания еще раз. Вместо керосино-ацетоновой смеси в автомагазине можно приобрести специальные средства. После того как проблема устранена, нужно сменить моторное масло и масляный фильтр, поскольку и то, и другое непригодно для дальнейшей эксплуатации.

Если, несмотря на все усилия, проблема осталась, значит, кольца не залегли, а износились физически, в этом случае неизбежен капремонт.

Предотвратить проблему проще, чем решать ее, поэтому во избежание залегания колец нужно хотя бы раз в месяц совершать достаточно длительные поездки на автомобиле (минимум километров 50). Во время поездок следует иногда давать мотору поработать на высоких оборотах (порядка 4 тыс. об./мин) в течение одной — двух минут. За это время нагар, если он и был, успеет полностью прогореть.

Срок службы поршневых колец двигателя автомобиля может варьироваться в разных пределах. Для двигателей автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 это 150-200.000 км пробега. Во многом скорость износа поршневых колец зависит от тяжести условий эксплуатации двигателя, применения качественного или наоборот некачественного моторного масла, правильности работы двигателя (наличия перегрева, детонации), качества изготовления самих колец.

Признаки износа (поломки, залегания) поршневых колец двигателя

Сильное дымление из глушителя

Дым серо-синий (сизый). Дымит постоянно: и при пуске, и при работе на холостых, и при движении. Кратковременное дымление при пуске или перегазовке является признаком износа маслосъемных колпачков.

Причины: моторное масло плохо удаляется со стенок цилиндров при работе двигателя и вместе с отработанными газами выбрасывается через выпускные клапана в выпускной тракт и далее в глушитель. Отсюда сизый дым. Капли масла можно ощутить на своей руке подставив ее к выпускному отверстию глушителя при работающем двигателе.

Моторное масло в корпусе воздушного фильтра

Изношенные или залегшие кольца пропускают газы, образовывающиеся в камерах сгорания при работе двигателя в поддон (картер двигателя). В картере повышается давление газов, которые через систему вентиляции картера двигателя выбрасываются в корпус воздушного фильтра. Они насыщены моторным маслом, забивают воздушный фильтр двигателя и карбюратор.

Течь моторного масла под сальники и уплотнители двигателя

Повышенное давление газов в картере двигателя заставляет моторное масло сочится, откуда только можно (сальники распределительного и коленчатого валов, прокладка и маслозаливная горловина клапанной крышки, прокладка поддона).

Сильное дымление из сапуна

Будет заметно, если снять крышку с корпуса воздушного фильтра двигателя. Тут сильная струя сизого дыма хлопками выходит из отверстия вентиляции картера. Аналогичную картину наблюдаем сняв шланг с сапуна двигателя.

Его воздушные жиклеры ГДС обеих камер

— Черный нагар на свечах зажигания

Черный нагар на электродах свечей зажигания плюс замасливание резьбы.

— Двигатель «троит» на холостых

— Провалы при нажатии на педаль «газа»

— Повышенный шум при работе двигателя

Если после проведения замера компрессии установлено, что указанные признаки имеют причиной износ или залегание поршневых колец, то сначала проводим раскоксовывание поршневых колец и если не помогло, то производим их замену (на двигателях автомобилей 2108, 2109, 21099 можно не снимать двигатель для выполнения этой процедуры, а на 2105, 2107 его придется снимать).

Примечания и дополнения

— Сопутствующими неисправностями к износу поршневых колец могут быть: износ цилиндров, износ поршней.

— Залегание поршневых колец – потеря ими упругости в результате перегрева или закоксовывание канавок под кольца в результате применения некачественного моторного масла. В результате кольца перестают выполнять свою функцию – эффективно снимать моторное масло со стенок цилиндров и создавать определенное давление при движении поршня вверх (компрессия).

— Бывают ситуации, когда залегает или выходит из строя только маслосьемные кольца, а компрессионные работают. В такой ситуации двигатель будет дымить и расходовать масло, но компрессия будет в норме.

В случае надлежащего ухода и своевременного сервиса автомобиль любой марки может прослужить долгие годы при этом для этого не нужно обладать знаниями механика экстракласса.

Как подбирать поршневые кольца?

Замена поршневых колечек – это одна из операций капитального ремонта

Купить лицензионную оригинальную деталь безусловно важно, но это не единственный вопрос, на котором стоит фокусироваться. Основа капремонта – грамотная дефектовка с использованием поверенного измерительного инструмента высокой точности

Не нужно быть экспертом, чтобы понимать, что одно дело заменить кольца на малом пробеге (60-80 тыс. км) по причине закоксовки, а совсем другое – замена колечек по причине физического износа, наступающего на пробеге, близком к проведению капремонта. Так вот, в первом случае, достаточно просто заменить комплект уплотнений, а во втором – необходимо детально осматривать всю «поршневую».

Предмет осмотра – это весьма обширная тема, излагать которую – удел отдельной статьи. Поэтому, остановимся на паре поршень-цилиндр. К моменту капремонта наступает такой износ цилиндров, при котором заводские кольца не в состоянии обеспечивать надежное уплотнение. Тогда говорят о том, что цилиндры необходимо расточить, а кольца и поршни – заменить на аналоги с ремонтными размерами.

Подробности о ремонтных размерах обычно указываются в книге по эксплуатации

Для покупки поршневых колец важно знать точную марку двигателя и размеры поршня/цилиндра. Фирма выбирается на свой вкус, но лучше оригинала обычно не отыскать

При этом важно овладеть навыками отличия подделки от оригинала. В их числе – осмотр кромок колечек (все должны быть одинаковыми), замка (цвета побежалости и грубой обработки не допускаются) и пр.

Проверка

Прежде чем грешить при падении компрессии на кольца, произведите простой, безвредный для мотора и элементарный тест. Замерьте компрессию в цилиндре, с помощью компрессометра. Затем, через отверстие свечи, залейте в цилиндр 5 кубиков моторного масла, которое вы используете в своем двигателе. После этого снова замерьте компрессию:

  1. Если она возросла – значит всему виной кольца, и далее переходим к методам очистки, которые описаны ниже.
  2. Если, после добавления масла, компрессия не растет, значит кольца не при чем, ищите причину в клапанах и механизме газораспределения. Вреда от этого мотору этого ничуть не меньше, поэтому найдите и устраните причину.

Раскоксовка и ее значение

Но всегда ли необходима полная замена деталей или можно как-то продлить их жизнь? В случае нагара и залегания колец нередко помогает раскоксовка. Опытные мотористы делятся следующим рецептом восстановления подобных элементов без демонтажа. Готовится смесь из ацетона и керосина в равных долях. Затем следует вывернуть свечи зажигания и залить раскоксовыватель в цилиндр через образовавшиеся отверстия. Оставляем на 9 часов. По истечении времени устанавливаем свечи на их штатные места, заводим двигатель и катаемся на максимальных оборотах (достаточно пробега 10–15 км). После очень желательна замена масла и фильтра.

Можно также приобрести специальные раскоксовыватели маслосъемных колец, тем более сегодня нет дефицита подобной химии. В принципе, их применение схоже между собой и с предыдущим способом, но есть некоторые отличия, поэтому обязательно изучите инструкцию. Рассмотрим одну из схем раскоксовки специальной жидкостью. Приподнимаем домкратом переднюю часть переднеприводных авто, для заднеприводных, соответственно, заднюю. Выкручиваем свечи и выставляем поршни в среднее положение. Для этого необходимо включить последнюю передачу и, прокручивая за колесо движок, определить положение поршней. Затем заливаем раскоксовыватель в свечные отверстия. Раскисление нагара происходит обычно за 15 минут, хотя не забывайте уточнить это время в инструкции.

Чтобы исключить пробой катушки зажигания во время прокручивания движка, следует снять центральный высоковольтный провод и закрепить его где-нибудь в безопасном месте, при этом не забываем выдерживать расстояние минимум 5 см до массы и металлического наконечника провода. Следующий шаг – прокрутка движка стартером при отключенной передаче. Достаточно 10 секунд. Этот этап необходим, ведь только так можно выкинуть из цилиндра оставшийся раскоксовыватель. Если этого не делать, то после заведения мотора может произойти гидравлический удар, что чревато выходом из строя всего силового агрегата. Раскоксовка завершена, теперь осталось вернуть все на штатные места и завести авто. Не бойтесь, если движок не сразу отреагирует, помогайте ему газом. Также вас не должен смущать сильный дым из выхлопной трубы. Заведите авто и дайте ему поработать на холостых оборотах еще 15 минут.

Что делать, если залегли кольца в двигателе

Присадка в моторное масло «Супротек Актив Плюс»

Восстанавливает компрессию, снижает расход топлива и угар масла, уменьшает скорость износа и продлевает срок службы ДВС любого типа. Облегчает холодный пуск, защищает от перегрева в пробках.

Рассмотрим каждую процедуру подробнее. «Народные способы», связанные с риском повредить прокладки и сальники современного автомобильного мотора, упоминать не будем.

Механическая раскоксовка

Этот способ подразумевает частичную или полную разборку двигателя, потому что поршни, на которых залегли кольца, необходимо извлечь. Очищать детали нужно вручную, используя мягкие щетки, ветошь и растворитель, керосин или ацетон.

Места, до которых трудно добраться щеткой, необходимо тщательно прочистить с помощью небольших кусочков ваты или ветоши смоченных в растворителе. Мастера часто используют пинцеты и другие приспособления, чтобы удалить весь нагар. Только в этом случае раскоксовка считается качественной.

Данный способ требует хорошего знания устройства авто, и силового агрегата в частности. Нужно ведь не только разобрать, но и потом правильно собрать мотор. Это причина, почему лучше доверить такую работу профессиональным автослесарям, хоть это и немалостоящее удовольствие.

Химическая раскоксовка

Этот способ поможет, если залегли маслосъемные кольца, а что делать не знаете – нет ни навыков, ни инструментов, чтобы разбирать двигатель, и нет возможности обратиться в автосервис. Чтобы раскоксовать мотор с помощью химии, нужно только уметь выкручивать свечи зажигания.

Алгоритм химической раскоксовки залегших колец:

Главные недостатки этого способа:

Раскоксовка с помощью присадок

Это наиболее простой и безопасный вариант чистки двигателя, если залегли кольца, а что делать вы не знаете. Достаточно добавить в топливо или моторное масло специальную присадку – не нужно ничего выкручивать-закручивать, вывешивать и ждать. Просто и удобно. Сегодня на рынке представлены средства импортного и отечественного производства. Бренды из стран ЕС и США традиционно пользуются авторитетом, но относительно дороги. Продукция отечественных производителей дешевле, и часто не уступает западным аналогам.

Например, российская разработала линейку триботехнических составов, которые позволяют комплексно очистить мотор автомобиля. Промывки быстро удаляют самые стойкие загрязнения, а присадки в бензин и моторное масло поддерживают эффект «чистого двигателя» на протяжении длительного времени. «Очиститель топливной системы» Suprotec комплексно промывает камеру сгорания и топливную систему бензиновых моторов. Промывка добавляется в топливный бак. Ввиду высокой химической активности рекомендуется для разовой очистки, когда заметили симптомы, что залегли кольца в двигателе. Средство эффективно удаляет все виды нагаров из камеры сгорания, устраняя связанные с ними проблемы.

Источник

Причины залегания

Большая часть автовладельцев даже не предполагает, отчего происходит залегание и как устранить эту проблему на ранней стадии. В реальности все гораздо проще, чем это может показаться на первый взгляд. Основной виновник залегания колец это образующийся нагар в силовой установке. Моторная смазка отчасти сгорает в моторе, при этом забиваются канавки колец.


Нагар от сгорания масла

Результат — ухудшение уплотнения между поршнями и цилиндрами мотора транспортного средства. В итоге образуется нагар, который приводящий к залипанию колец.

Признаки и симптомы залегания колец:

  • Понижение компрессии мотора. Определить это можно не лишь диагностикой, но и по уменьшению мощности двигателя. Залегший поршень не может гарантировать требуемый уровень сжатия смеси. В особенности это заметно при запуске в холодное время года.
  • Если возрос расход смазки.
  • Ощущается запах гари. Из выхлопной трубы идет синеватый дым.

К залеганию колец приводит эксплуатация автомобиля без предварительного полноценного прогрева мотора. Отрицательно на двигатель влияют короткие поездки до пяти — семи километров. Этого времени явно недостаточно, чтобы двигатель успел прогреться до положенной рабочей температуры.

Применение низкокачественного масла, выгорающего при высоких температурах непосредственно в двигателе.

Рекомендации по самостоятельному устранению проблемы с залеганием поршневых колец

Предприимчивые российские владельцы личного транспорта придумали собственное чистящее средство для удаления отложений из внутреннего пространства цилиндров. Далее предлагается пошаговая инструкция по очистке камеры сгорания смесью ацетона с керосином:

  1. перед тем как освободить от налета и отложений кольца, не разбирая при этом весь силовой агрегат, необходимо предварительно отсоединить все провода и снять свечи зажигания;
  2. следует учитывать, что правильная очистка камеры возможна лишь при полном отсутствии масла в системе. Поэтому прежде чем начинать раскоксование поршневых колец, смазочный нефтепродукт из мотора сливают;
  3. далее одновременно рабочее пространство всех цилиндров заполняют приготовленным заблаговременно составом из керосина пополам с ацетоном;
  4. после этого свечи вкручивают на место и предоставляют чистящему средству выполнять положенные функции. Обычно процесс длится на протяжении 10-12 часов. Рекомендуется разнообразить период ожидания регулярным прокручиванием коленчатого вала на несколько градусов;
  5. затем снова снимаются свечи и чистящая жидкость сливается. Для того, чтобы полностью освободить движок от смеси, мотор прокручивают стартером;
  6. возвращают на место слитую смазку. Это необходимо для проведения предварительной проверки качества очистки двигателя от отложений в камере сгорания. Если после некоторого времени эксплуатации силового агрегата симптомы залегания не проявляются, цель считается достигнутой;
  7. на завершающем этапе остается лишь поменять масло. При этом не следует игнорировать рекомендации производителя и заливать несоответствующую данной модели двигателя смазку. Надлежит также учитывать сезонность нефтепродукта. При обновлении смазки обязательно устанавливают замененные масляные фильтры.
