Меняем датчик уровня топлива на ВАЗ-2110 своими руками

Принцип работы датчика уровня топлива на ВАЗ-2110

Итак, на ВАЗ 2110 устанавливается рычажный датчик уровня топлива. Он относится к типу поплавковых. Состоит датчик из следующих элементов:

  • потенциометра;
  • бегунка, выполненного в виде перемещающегося контакта;
  • рычажного элемента;
  • поплавка;
  • бензозаборника.

Эти приборы называют также потенциометрическими. Поплавок соединяется посредством рычага с резистором, внутри которого находится бегунок, или динамичный контакт. По мере опускания поплавка в бензобаке бегунок перемещается по резистивной дорожке в сторону другого, статического контакта, образуя между ними электрическое сопротивление. Благодаря преобразованию переменного тока, который передается на приборную панель, водитель узнает о количестве горючего в его бензобаке. Поэтому при окислении контактов, или иного нарушения электропроводимости элементов, показания датчика сбиваются и становятся неверными.

ДМРВ

Управление силовым агрегатом «десятки» осуществляется с помощью ЭСУД — электронной системы. Эта система всегда должна знать, какой объем воздуха необходимо подавать для определенного объема бензина. Два данных параметра тесно связаны друг с другом, так как с их помощью в силовом агрегате мотора формируется горючая смесь с необходимой плотностью. После того, как система определяет нужный объем воздуха, она начинает подбирать соответствующее количество бензина. Что касается регулятора, то он отвечает за объемы всасывания.


Контроллер воздуха для «десятки»

Данный контроллер имеет определенные недостатки, в частности:

  • его работоспособность может быть нарушена в результате воздействия на контроллер влаги;
  • если автомобиль движется на пониженных оборотах, контроллер может выдавать более высокие показатели;
  • как показывает практика, на холостом ходу регулятор воздуха работает не совсем корректно;
  • при запуске силового агрегата могут появляться определенные трудности;
  • силовой агрегат может резко остановиться без причин после увеличенного режима мощности;
  • расход бензина при эксплуатации транспортного средства может быть увеличен.

С недостатками мы разобрались, теперь поговорим о том, как функционирует устройство:

  1. Конструкция контроллера состоит из нескольких чувствительных элементов, установленных непосредственно в самой магистрали, через которую проходит воздушный поток. Один из данных компонентов предназначен для фиксации температуры воздушного потока, а два остальных всегда подогреваются до нужных параметров.
  2. Чтобы правильно определить расход воздушного потока, используется принцип измерения мощности электричества для поддержки нужного уровня температурного режима.
  3. На контроллере регулятора воздуха есть специальная сетки, устанавливаемая в магистрали, предназначенная для фильтрации воздушного потока.
  4. Благодаря этому датчик может передавать необходимые данные на другие регуляторы, предназначенные для активации тех или иных режимов. Впоследствии эти регуляторы либо меняют, либо поддерживают нагрузки.

Подробное описание функций штатного компьютера Лады Калины:

  • Текущее время в 24-часовом формате.
  • Израсходованное топливо во время последней поездки. Данный параметр нужно обнулять перед началом пути.
  • Средняя скорость движения последней поездки, также требует обнуления. В основном на дисплее вы будете видеть небольшие цифры, так как в городе средняя скорость может быть не больше 30-40 км/час, в зависимости от плотности потока и пробок.
  • Запас хода, показывает — сколько вы еще можете проехать в данном режиме на оставшемся топливе в баке.
  • Мгновенный расход топлива.
  • Средний расход топлива, можно сбрасывать показатели в любое время кнопкой RESET.
  • Время в пути с момента последнего сброса данного параметра.
  • Температура воздуха за бортом.

Ну что же, с функциями разобрались, теперь немного об управлении. Сложного в этом ничего нет, для переключения между показателями на правом подрулевом переключателе находится кнопка, которую можно нажимать как вверх, так и вниз, а на дисплее будут меняться режимы. Для сброса таких параметров, как средний расход топлива, время в пути, пробег с последнего запуска, а также настройки текущего времени — используется кнопка RESET, которая находится на этом же переключателе снизу. Ниже на картинках все показано наглядно.

Регулятор воздуха

ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

  • Из-за воздействия влаги нарушается работоспособность;
  • При малых оборотах датчик выдает повышенные показатели;
  • Устройство не может нормально работать при холостом ходу;
  • Могут возникать проблемы при пуске мотора;
  • После повышенного режима мощности двигатель может резко остановиться;
  • Увеличивается расход топлива.

Как же работает этот датчик? Попробуем разобраться.

  1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
  2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
  3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
  4. Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Статья в тему: Замена катализатора на ВАЗ 2114 (8 и 16 клапанов) своими руками

Частые неисправности датчика топлива на ваз 2110

В принципе, датчик уровня горючего может преподнести водителям множество малоприятных сюрпризов, какие очень запутывают в пути:

  1. Показания уровня горючего приступают скакать. В подобной переделке прибор может показывать, что угодно – то наибольший, то наименьший уровень горючего. Разбираться в подобной ситуации становится абсолютно нереально. Первопричиной данному явлению может быть повреждение дорог на плате осуществляющего контроль органа. Рано либо поздно они могут износиться из-за непрерывного воздействия бегунка. Если подобный признак обнаружился в вашем автомобиле, можно попытаться подогнуть бегунок, т. е. передвинуть его на значительный участок платы. Однако это может помочь лишь в тогда, когда дороги еще не очень износились. В ином случае нужна смена датчика.
  2. Датчик уровня горючего постоянно показывает неверные сведения. Оснований данного явления может быть некоторое количество: В случае если показания уровня постоянно повышены либо понижены, в таком случае можно отрегулировать прибор горючего. Курсор уровня горючего показывает на полноту бака. На самом же деле вы четко знаете, что бак наполнен только отчасти.

Как выполнить ремонт датчик топлива ваз 2110

Проконтролировать качество протяжки абсолютно всех контактных соединений на жгутах панели устройств (для этого ее потребуется убрать)

Особое внимание уделите маленьким гайкам, какие придавлены к указателям и дают главный контакт

Удостоверьтесь в исправности панели устройств. Зачастую случается, что применяется прежний вид оснащения, какой стремительно выходит из строя. В подобной ситуации нужна починка либо замена.

Могло сбиться положение стрелки уровня горючего. В данном случае следует нажать на клавишу пробега за день и включить зажигание.

Зачастую первопричиной поломки становится застревание поплавка в бачке либо выход из строя ДУТ.

Нарушения в работе автомобиля при неисправном ДУТ

Итак:

  • Предположим, вы увидели, что показатели уровня топлива стремительно изменяются. Предпосылкой данного явления может быть, стёршаяся под влиянием бегунка, контактная дорожка.
  • При маленьком износе, можно попытаться выйти из данного положения таким образом: выгнуть крепление бегунка немного больше проблемного участка. Если износ дорожки огромный, потребуется поменять датчик уровня горючего ВАЗ 2110.
  • Имеется еще одна трудность, образующаяся зачастую: устройство обманывает — указатель его индикатора со значительной погрешностью показывает уровень остатка горючего. Вероятно, прибор попросту необходимо настроить.
  • В данном случае его разбирают, и ручным способом перемещают указатель от левого крайнего положения «1» к правому положению «0», контролируя точность показаний. В случае если до крайних положений указатель не доходит, подверните регулирующий язычок — этим вы увеличите ход стрелки.
  • Еще бывает подобная картина: у вас полбачка топлива, а устройство указывает, что там ничего. О данном случае необходимо проверить все контакты измерителя. Сначала те, какие пребывают на панели устройств — вероятно, необходимо подтянуть гайки, какими закрепляются провода.
  • С проводами на панели всё нормально – проверьте, не наблюдается ли заклинивания рычага в переходных положениях. Для установления общей работоспособности указателя горючего, необходимо проверить соединения проводков массы и рукоятки ручника.

Накануне покупки нового устройства, проверьте его маркировку. Для этого в руководстве по эксплуатации машины имеется надлежащая аннотация. Имеется приблизительно 10-ка видов измерителей, различающихся уровнем сопротивления. У любого устройства данный коэффициент персонален.

Общие сведения о датчике

На расхода топлива выводит информацию на приборную панель, где расположен соответствующий контроллер. Сам контроллер представляет собой шкалу со стрелкой, которая демонстрирует уровень оставшегося бензина в баке. Многие автовладельцы путают этот регулятор с контроллером давления топлива ВАЗ 2110, но это совсем не верно, ведь это разные устройства.

Где находится?

В отечественных «десятках» датчик топлива (ДУТ) расположен непосредственно в топливном баке, а чтобы сэкономить место, инженеры автомобильного концерна решили установить его в одной конструкции с бензонасосом. Соответственно, если не работает датчик уровня топлива, то для его диагностики и замен потребуется полностью снимать насос. Если вам нужно добраться до устройства, то придется демонтировать заднее сиденье и открыть люк, о чем мы расскажем ниже.

Бензонасос «десятки» в сборе с ДУТ

Устройство и принцип работы

По своей конструкции данный контроллер представляет собой реостат с нихромным сопротивлением. Регулируемый контакт устройства перемещается в результате воздействия рычага поплавка, оснащенного добавочным контактом. Следует отметить, что этот контакт, когда расположен в определенном положении, может замыкать контрольную цепь. В результате этого демонстрируется необходимость использования резервного объема бензина — в зависимости от конструктивных особенностей авто, резерв может составлять от 4 до 6.5 литров топлива. Как сказано выше, предупреждение водителей о нехватке горючего осуществляется на приборной панели посредством стрелок.

Сам по себе контроллер уровня топлива на ВАЗ 2110 представляет собой устройство, которое не может похвастаться большой надежностью. После того, как узел отработает определенный ресурс эксплуатации, его показания могут быть неверными. Обычно это обусловлено основным недостатком устройства — дорожка его контактной группы стачивается в результате силы трения бегунка. Так что если вас интересует вопрос — почему не работает датчик — то в первую очередь необходимо проверить дорожку (автор — канал alehtrikus).

Распространенные неисправности

В зависимости от конструкции, устройство можно будет отремонтировать, незначительно изогнув изгиб бегунка, то есть делать так, чтобы его рабочая поверхность находилась чуть выше. Если же износ слишком большой, то единственным выходом будет замена датчика топлива ВАЗ. Часто бывает такое, что неправильно показывает датчик уровня топлива ВАЗ 2110, решить проблему может регулировка устройства. Необходимо будет произвести демонтаж и изменить положение рычага от одной границы до другой. При этом нужно внимательно контролировать правильность монтажа индикационной стрелки на приборке.

Кроме того, ремонт устройства может быть произведен в том случае, если в автомобиле пустой бензобак, а стрелка при этом показывает наличие топлива в системе. Или если бак полный, а стрелка находится где-то на середине шкалы. В этом случае нужно будет произвести реставрацию правильных значений путем подгиба язычка. Таким образом, вы сможете увеличить полезный ход спицы.

Есть еще один способ изменения параметров устройства, он заключается в позиционном корректировании стрелки на приборке. Чтобы осуществить этот метод, потребуется много времени, поскольку придется снимать контрольный щиток.

В том случае, если вы уверены, что бак вашего автомобиля заполнен как минимум наполовину, но при этом стрелка на приборке показывает ноль, нужно выполнить следующие действия:

Сначала произвести диагностику технической кондиции группы контактов на тыловой части контрольного щитка. Если есть необходимость, нужно будет также подтянуть крепление штекера с проводом.
Также нужно проверить плавность перемещения спицы с поплавком

Обратите внимание на то, что она не должна останавливаться на промежуточных позициях.
Не лишним будет произвести диагностику регулятора на функциональность в целом.
Как вариант, также можно взять под контроль качество контакта проводки, идущей от аккумулятора, а также участка цепи, который проходит под ручным тормозом (автор видео — канал Автоэлектрика ВЧ).

Датчики инжектора ВАЗ 2110, функции и назначение датчиков инжекторного двигателя “десятки”

Как известно, на Ваз 2110 датчики инжектора выполняют особые функции и от них зависит многое. Некоторые автомобилисты ездят на своих машинах с инжекторным двигателем и даже не подозревают, что между ними и системой автомобиля есть посредники.В целом, посредником выступает ЭСУД, которая без датчиков, как без рук. В данной статье мы особо рассмотрим на Ваз 2110 инжектор датчик включения вентилятора и другие датчики, выполняющие определенные функции. Ваз 2110 инжектор датчик воздуха

Данная система устанавливается практически на все современные автомобили, и Ваз 2110 не исключение. ЭСУД это тот же инжектор, который в последнее время полностью вытеснил карбюраторный вариант, в силу своих явных преимуществ.Как известно, в отличие от карбюраторного двигателя, инжектор осуществляет впрыск и подачу топлива за счет форсунок(см.

Указатель температуры ОЖ

Для охлаждения двигателя используется антифриз или охлаждающая жидкость. Чтобы обеспечить правильную работу силового агрегата, для охлаждающей жидкости также предусматривается свой контроллер. По своему функционалу данный регулятор отдаленно напоминает подсос, которым оборудуются 8- и 16-клапанные карбюраторные моторы «десяток» и других транспортных средств. Сам по себе датчик предназначен для мониторинга температуры расходного материала.


Установка нового датчика антифриза

По сути, это устройство также обеспечивает регулировку горючего. Если силовой агрегат работает на холодную и еще не прогрелся, он будет получать больше бензина для нормального функционирования. Показания о температуре охлаждающей жидкости выводятся на контрольный щиток в салоне машины. В соответствии с этими показателями водитель всегда сможет узнать о перегреве агрегата по тому, как стрелка датчика на приборной панели начнет перемещаться в красную зону.

Датчик температуры антифриза периодически выходит из строя, для него характерны следующие неисправности:

  1. Нарушение электрического контакта внутри контроллера, что приводит к его неработоспособности.
  2. Устройство установлено таким образом, что оно может подвергаться воздействию движущихся элементов, в частности, троса педали акселератора. Правильнее даже сказать, что трос воздействует не на сам датчик, а на его провода, которые по факту могут терять изоляцию в результате долгой эксплуатации.
  3. Зачастую регулятор ломается, если вентилирующее устройство начинает функционировать на не прогретом двигателе.
  4. Если мотор перегрелся, то могут возникнуть трудности при его запуске.
  5. Если контроллер температуры расходного материала выходит из строя, это может привести к увеличению расхода бензина. Если вы столкнулись с одной из таких проблем, то для обеспечения нормальной работы двигателя автомобиля необходимо произвести замену контроллера. Подробная инструкция по замене представлена на видео ниже (автор — РЕМОНТ ВАЗ 2110, 2111, 2112).

Как заменить датчик уровня топлива и как его проверить на ВАЗ 2110-ВАЗ 2112?

Примечание!
При замене старого датчика на новый, старайтесь покупать такого же образца который и был установлен, всё дело в том что датчике все по виду похожи между собой но они разные и если вы купите не с той маркировкой, то есть вероятность то что он у вас работать не будет, или будет не так как надо!

Снятие:

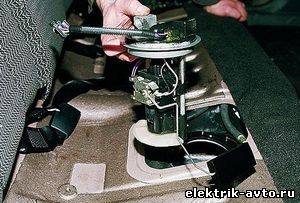

1) По сути данный датчик меняется и не так уж и тяжело, но первое что вам понадобиться сделать, так это снять бензонасос с автомобиля, более подробно о том как это сделать, вы можете прочесть в статье под названием: «».

2) Когда бензонасос у вас будет снят, переходите к его разборке и снятию датчика, для этого при помощи отвёртки (Тонкой отвёртки) переместите стопорное кольцо (Указано красной стрелкой) из верхней проточки в нижнюю которая указана синей стрелкой, тем самым вы предоставите себе возможность приподнять крышку у топливного насоса, а после того как она будет приподнята, отсоедините проводок от вывода регулятора давления топлива как это показано на фото 2.

Примечание!
Данное стопорное кольцо находиться всего лишь на одной направляющей, всего направляющих по сути две, но на одной из них располагается пружинка и стопорное кольцо, поэтому когда стопорное кольцо будет перемещено в самой низ, приподнимите до самого верхнего уровня крышку!

3) Теперь нужно будет заняться проводами, а именно всех отсоединить чтобы они не мешали снятию датчика, приступаем к отсоединению первой колодки проводов, для этого просто отожмите у неё фиксатор который её крепит (Он указан стрелкой) и после чего отсоедините колодку и сделайте так чтобы она повисла.

4) Затем переходите ко второй колодки проводов, она крепиться немного по другому, но отсоединить её так же не составит никакого труда, для этого отвёрткой нажмите на фиксатор (Он указан стрелкой) и после этого отсоедините колодку как это показано на маленьком рисунке.

5) И в завершение вам нужно будет сдвинуть датчик по пазам (Он перемещается в них) и освободив два фиксатора которые его крепят (см. фото 1), полностью снимите датчик с бензонасоса как показано на фото 2.

Установка:
Устанавливается новый датчик точно так же как и снимается, только в обратном порядке снятию это всё нужно будет проделать.

Проверка датчика уровня топлива на исправность:

1. При помощи омметра проверить датчик не составит никакого труда, но и без специального прибора это тоже можно сделать, сперва поговорим о том как проверить при помощи прибора, в начале вам нужно будет подсоединить выводы от омметра к датчику как это показано на рисунке ниже, а когда выводы будут подсоединены вам придётся по перемещать поплавок этого датчика, в самом нижнем положение поплавка прибор должен будет показать результат 285–385 Ом (Это говорит о том что бак пуст), на средних положениях поплавка то есть когда бак будет заполнен наполовину, прибор должен будет выдать значение 100–135 Ом и соответственно в самом верху он должен будет показать 7–25 Ом, если будут другие значения то датчик неисправен.

Примечание!
Если вы хотите наглядно увидеть как нужно перемещать поплавок и какое значение будет выдавать прибор, тогда просмотрите видео-ролик чуть ниже, в котором показано всё наглядно!

2. А что же делать тем у кого нет прибора спросите вы? Объясняем! Без прибора тоже можно проверить датчик, в этом случае не снимая датчик (Нужно будет просто вынуть бензонасос на столько на сколько это возможно) включите зажигание на автомобиле и после этого переводите поплавок датчика в разные положения, соответственно если поплавок будет находиться на самом верху то и стрелка указателя уровня топлива тоже должна будет показать то что бак полон, после того как она это показала, опустите поплавок и убедитесь то что стрелка указателя упала в самый низ, если на каких то значений стрелка показывает неверное значение, то в таком случае подогните тягу и снова всё проверьте, тем самым вы отрегулируете датчик и он будет у вас нормально работать.

Дополнительный видео-ролик:
Более подробно о том как поменять датчик, вы можете увидеть в ролике ниже, в нём и разборка бензонасоса показана и замена датчика подробно объяснена.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

  • Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
  • Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
  • Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
  • Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.
  • Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
  • Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
  • Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
  • Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
  • Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
  • У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
  • Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
  • У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Датчик уровня топлива ваз 2110

Среди всего разнообразия информации, индицируемой на приборной панели автомобиля ВАЗ 2110, одно из важнейших мест занимают сведения о реальном остатке топлива. Во всяком случае, осознавая, что соответствующий индикатор врет или не работает вообще, любой водитель будет чувствовать себя неуютно, особенно если он находится на уединенной трассе или заведомо вдалеке от ближайшей заправочной станции.

Исходя из сказанного вполне понятно, что любой владелец машины, (в данном случае ВАЗ 2110) должен владеть хотя бы основными знаниями о принципе действия датчика уровня топлива, разбираться в признаках его отказов, знать как его проверить и, по возможности, уметь устранять определенные неисправности без замены этого, не самого дешевого, элемента.

Сам по себе датчик уровня топлива представляет собой реостат с резистором, набранным из нихромового проводника. Перемещение подвижного контакта реостата осуществляется при помощи поплавкового рычага. Конец рычага оснащен дополнительным контактом, который, в определенном положении, замыкает контрольную цепь, свидетельствуя о начале выработки резервного остатка топлива (6,6 – 4,0 литра).

/>

К сожалению, топливный датчик ВАЗ 2110 нельзя отнести к наиболее надежным деталям и со временем можно заметить, как показания уровня топлива начинают резко «скакать». Как правило, основной причиной данной неисправности является стирание контактной дорожки под воздействием бегунка.

В ряде случаев выйти из положения можно путем некоторого изгиба крепления бегунка, разместив его выше изношенного участка, однако если стерта значительная поверхность, то замены датчика не избежать.

Не менее частой проблемой являются случаи, когда стрелка индикатора указывает количество имеющегося топлива с большой погрешностью. В такой ситуации спасти положение может регулировка датчика, для чего следует демонтировать датчик с топливного насоса и затем, изменяя вручную положение рычага от одного крайнего положения к другому, проверить правильность показаний стрелки указателя.

Если в крайних положений спицы поплавка стрелка не указывает «0» (пустой бак) или не доходит до риски «1» (полный бак), то восстановить истинные значения можно путем подгиба регулировочный язычков, тем самым увеличивая ход спицы в ту или иную сторону. Кроме указанного метода имеется способ откорректировать показания путем изменения крайних положений стрелки самого указателя, правда в этом случае придется дополнительно выполнить разборку приборной панели.

Несколько другие действия следует произвести, если при заполнении бака примерно на 50% указатель убеждает нас, что топливо полностью выработано. В такой ситуации следует:

Проверить состояние контактов с обратной стороны приборной панели и при необходимости затянуть гайки, при помощи которых крепятся провода;
Проверить плавность движение спицы поплавка, обращая особое внимание на отсутствие заеданий в промежуточных положениях Параллельно проверить датчик на общую работоспособность;
Проконтролировать подсоединение «массовых» проводов, в том числе и провода закрепленного под рукояткой ручного тормоза.

/>

В случае возникновения необходимости замены датчика топлива, его демонтируют совместно с топливным насосом. Для того, чтобы найти где находиться этот агрегат следует открыть технологический лючок под задним сидением автомобиля.

Решая проблему как поменять датчик уровня топлива ВАЗ 2110 необходимо помнить, что в настоящее время он выпускается в двух модификациях: первый, под владимирскую компоновку приборов, в том числе и для сборки в исполнении Курского АО «Счетмаш».

Второй тип предназначен для VDO. Во избежание введения инструментальной погрешности, взамен отказавшего датчика лучше устанавливать однотипный. В крайнем случае, следует следить, чтобы в маркировке снимаемого и устанавливаемого датчиков обязательно совпадали первые цифры, обозначенные вслед за наименованием. Другими словами ДУТ-1-01 и ДУТ -1-02 являются взаимозаменяемыми, а ДУТ -1-02 и ДУТ-2-02 – нет.

Выбор нового

Приобрести датчик топлива для ВАЗ 2110 вовсе не проблема, если вы уже извлекли старый элемент из своего автомобиля.

Просто так идти и покупать первый попавшийся, пусть даже высококачественный, не рекомендуется, поскольку он может банально не подойти.

Есть два пути решения этого вопроса.

  1. Извлечь старый элемент, отправиться с ним в магазин автозапчастей и приобрести аналогичный.
  2. Заглянуть в руководство по эксплуатации своего автомобиля, узнать, какой датчик с какими характеристиками используется для вашей машины. Приобрести аналогичный.
