Меняем гидронатяжитель цепи на Шевроле Нива на механику

Как производится замена

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на «10». Трубка предназначена для подведения масла к гидронатяжителю.

Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе. Две гайки крепления самого устройства также откручиваются с помощью ключа на «10».

Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.

Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

  1. Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
  2. Завинчивается двумя крепежными гайками.
  3. Вставляется трубка и закрепляется.

Неправильно произвести замену попросту невозможно. После установки проверяется работа мотора и натяжения новой цепи. Важным моментом является замена и цепи ГРМ, чтобы 100% обезопасить автомобиль и свое здоровье от непредвиденных поломок в дороге. Как производить замену цепи расскажет эта статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более 100 тыс. км, а характерных звуков из-под капота не ощущается, то не пренебрегайте ситуацией, а разберите и проверьте ослабление цепи и работоспособность натяжителя. Удачных ремонтных работ!

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

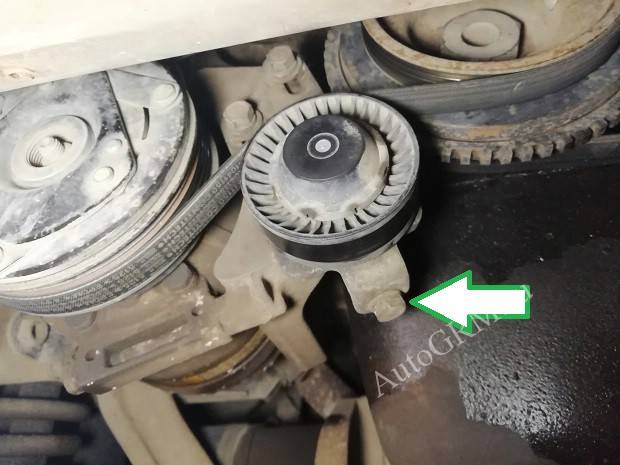

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

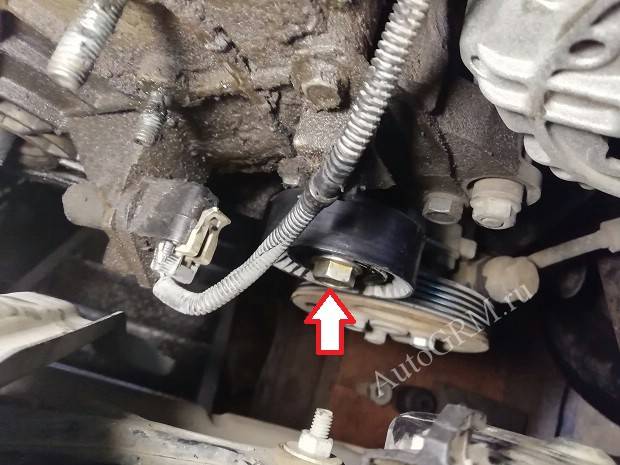

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

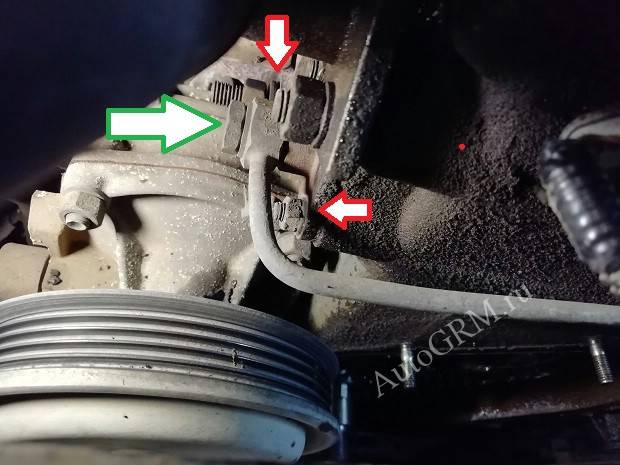

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

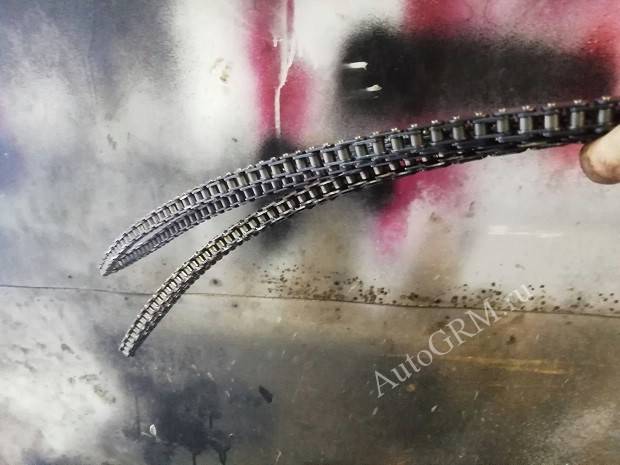

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

>

Полезный пост?

Да

Нет

Механический натяжитель цепи. Основные производители.

Я рад и доволен проделанной работой. Времени не было, чтобы обо всём тут написать. Буду теперь потихоньку выкладывать и делиться со всеми. Итак, замена штатного натяжителя цепи. Для начала небольшое вступление.

ГНЦ — гидронатяжитель цепи, штатная конструкция, обеспечивающая натяжение цепи засчёт гидравлики натяжителя вернее сказать, цепь натягивает башмак, который в свою очередь отклоняется натяжителем. Недостаток конструкции — при запуске на холодную, пока масло не накачается и не создаст должно давления, шток натяжителя зачастую легко продавливается и цепь ГРМ в такой момент натянута недостаточно сильно, вследствие чего цепь вибрирует и со временем разбивает успокоитель он находится на противоположной от ГНЦ ветви цепи ГРМ, называемой ведущей ветвью цепи.

НИВА ШЕВРОЛЕ замена гидронатежителя цепи грм на пилот

Езда с разбитым успокоителем черевата серьёзными последствиями — на больших оборотах слабонатянутую цепь мотыляет настолько сильно, что цепь может просто-напросто перескочить на несколько зубьев на звёздочке, что приведёт к рассогласованной работе коленвала и распредвала и как следствие — несогласованной работе клапанов с цилиндрами. В худшем случае происходит загиб клапанов. Выход из данной ситуации — поставить механический автоматический натяжитель цепи АНЦ.

Механика лишена недостатков гидравлики и при правильной конструкции позволяет повысить надёжность данного узла газораспределительного механизма ГРМ.

Все автоматические натяжители цепи построены по одному принципу — их шток выдвигается автоматически, по мере растягивания цепи, что позволяет автоматически выбирать провисания цепи. Странные шумы из моторного отсека, причиной которых является вышедший из строя гидронатяжитель цепи, уже, практически, рядовая проблема для отечественных вседорождников.

Речь пойдет, в первую очередь, о ВАЗ , но и прогрессивная Шевроле Нива в этом плане не стала исключением из правил. Неподдельная боль отечественного автопрома Гидравлика, как известно, наука, которая любит точность. Идеально подогнанные до микрон диаметры отверстий и втулок, надежно работающие как часы клапана и высокие требования к чистоте и качеству рабочей жидкости в нашем случае масла.

Казалось бы, тонко настраиваемая автоматическая система. Без этой детали невозможна нормальная работа двигателя.

Натяжитель цепи. Установка.

Расположение и Замена Данная деталь расположена с пассажирской стороны в подкапотном пространстве на двигателе под патрубками системы охлаждения.

В случае большого растяжения его необходимо заменить на новый, для этого нужно провести следующий порядок действий: Сборка Чтобы произвести обратную сборку проделываем следующие действия: Берем новую деталь, и останавливаем на свое место Берем два болта и прикручиваем устройство к двигателю Присоединяем трубку по которой происходит подача жидкости Ближе к ста тысячам пробега, даже если будут отсутствовать посторонние шумы в районе двигателя, то в любом случае деталь нужно проверить на наличие растяжения и повреждений.

Замена Если вовремя не произвести замену то она во время движения может порваться. Принцип работы — часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за г.

Основной минус изделия, конструктор выдает за его плюс — нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. На тюнингованные ГБЦ стараемся ставить Автопилот по его наличию.

В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и двигателей ситуация аналогична.

Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия это касается однорядной цепи.

Замена гидронатяжителя.

None Для замены понадобиться следующий порядок действий и набор инструментов:

  • гаечный ключ на 10, для отключения штуцера трубки подведения масла к гидронатяжителю.
  • После этого штуцер ослабляется и трубка отводиться вверх.
  • С помощью ключа на 10 убираем гайки которые удерживают натяжитель.
  • После этого устройство можно извлечь и установить новое.
  • Старый натяжитель ремня ГРМ не подлежит ремонту. Перед установкой новой запчасти посадочное место необходимо промазать герметиком, чтобы не допустить вытекание масла.

Установка новой детали осуществляется в обратном порядке:

  • Натяжитель вставляется в посадочное место. Деталь должна быть идентична той, которая рекомендуется заводом изготовителем.
  • Затягивается двумя гайками. При закручивании не надо прилагать излишние усилия, чтобы не сорвать резьбу.
  • Закрепляем трубку для подведения масла к гидронатяжителю.

Важно помнить, что без замены цепи ГРМ можно не устранить проблему, поскольку цепь может быть растянута на столько сильно, что этот износ не будет компенсироваться новым натяжителем. Привет! Расскажу о ситуёвине, которая приключилась около месяца назад

В общем, ехал я из ННовгорода(35 км), когда уезжал оттуда все было норм. Приехал домой, остановился возле магазина, сходили закупились, завожу машину а в ответ железный грохот. Ну понятное дело заглушил, полез под капот смотреть. Помня недавний ремонт на старой, посмотрел все что на ремне- все оказалось норм. Завел еще раз, и держась за клапанную крышку немного прибавил газу, ну и отдачу слышно сразу. Незнай сколько по трассе так проехал, но в натяг то не страшно, главное чтоб при запусках не перескочила. Доехал сразу в магаз, купил прокладку клапанной крышки за 90р и успокоитель за 110р (как самого вероятного виновника, чтоб не бегать потом). На следующий день вскрытие показало

Привет! Расскажу о ситуёвине, которая приключилась около месяца назад. В общем, ехал я из ННовгорода(35 км), когда уезжал оттуда все было норм. Приехал домой, остановился возле магазина, сходили закупились, завожу машину а в ответ железный грохот. Ну понятное дело заглушил, полез под капот смотреть. Помня недавний ремонт на старой, посмотрел все что на ремне- все оказалось норм. Завел еще раз, и держась за клапанную крышку немного прибавил газу, ну и отдачу слышно сразу. Незнай сколько по трассе так проехал, но в натяг то не страшно, главное чтоб при запусках не перескочила. Доехал сразу в магаз, купил прокладку клапанной крышки за 90р и успокоитель за 110р (как самого вероятного виновника, чтоб не бегать потом). На следующий день вскрытие показало

None Долго ковырялся именно доставая куски старого успокоителя, потому что сначала не хотел звездочку откручивать и цепь мешала. Но в итоге все равно пришлось снять, потому что новый никак не лез.

Вот кстати чистенький движок, масло после покупки ЛиквиМолли полусинь, прошел 10000. Метки на всякий случай проверил, все норм. Вдруг кто не в курсе ))) пару фоток из интернета

Метка на шкиве коленвала напротив ДПКВ

при этом метка на звездочке распредвала в таком положенииДомкратить не стал, проворачивал толкая на пятой передаче.Ну с этим все понятно, поставили собрали, НО… завел и один хер гремит. И тогда я все-таки решился…поставить “Пилот”. Просто когда консультировался по телефону с автосервисом, такая фраза прозвучала: “Не просто так же успокоитель развалился, значит цепь не натянута была”. Так вот по ходу натяжитель у меня или помер или засорилось там что-то, разбираться я с ним не стал. Открутил нах. эту магистраль, и воткнул туда “Пилот”, купленный за 550р. Все ставил по инструкции, хреново только откручивать-закручивать потому что термостат и патрубки мешаются.

Пару слов о мехнатяжителях. Езжу на Шеви уже 4 года, и всё это время собирался заказать Исай. И вот блин пока гром не грянул, так и не сделал. Пилот конечно тоже норм, обещают 25!лет гарантии! Машина сгниет но он будет работать)))

Полный размерТакая вот коробочка

Полный размери многообещающий девиз!

Стремает то что много подделок, я даже сам до конца не уверен что купил оригинал, хотя вроде выглядел добротно, и прошел регистрацию на сайте по вкладышу из коробки. Ситуация такая, что я в двух проверенных магазинах смотрел, и они не похожи на тот “оригинал” который описывают на сайте. В одном магазине лежал матовый черный, я поехал в другой магаз для сравнения- там глянцевый блестящий. В итоге взял второй, но сомнения остались.

Приступаем к работе

Итак, у нас есть все необходимые материалы и инструменты. В первую очередь нужно установить автомобиль на ручник и поставить под колеса противооткаты. Желательно, чтобы машина находилась на яме.

Далее необходимо извлечь защиту двигателя и коробки передач (если таковая имеется). После нужно подготовить емкость для слива тосола и демонтировать радиатор вместе с вентиляторами. Если выполняется замена цепи ГРМ на «Ниве Шевроле» с кондиционером, требуется также слить из системы хладагент. Некоторые не сливают его, а просто аккуратно отводят блоки радиаторов в сторону. Дальше отключается привод управления заслонкой. Убирается корпус воздушного фильтра. Снимается датчик коленвала.

Необходимо ослабить крепление генератора и убрать ремень привода вспомогательных агрегатов. Затем снимается обводной и натяжной ролик. Достается верхняя крышка распредвала. Сверху двигатель нужно накрыть чистой тряпкой, чтобы мусор с улицы не попал внутрь. Дальше минусовой отверткой отгибают стопорную шайбу и срывают головкой на 17 болт. Откручивают крепление водяного насоса. Последний тоже нужно снять. Чтобы извлечь лобовую крышку, требуется открутить семь болтов по периметру и еще два на верхней части. После выкручивается болт кронштейна генератора.

Автомобиль устанавливают на пятую передачу. Специальным ключом на 38 миллиметров срывают гайку на шкиве коленвала.

Выкручивают свечи и делают метки на коленчатом, а также на шестерне распределительного вала. Затем демонтируют шкив и откручивают крепления нижней лобовой крышки. Они находятся на поддоне двигателя. Откручиваются два крепежных болта успокоителя. Последний снимается тоже. Отгибаются фиксаторы шестерни маслонасоса. Дальше выкручивается болт головкой на 17.

Снимаются масляные магистрали с натяжителя посредством ключа для тормозных трубок. После потребуется из тройника открутить гайку датчика низкого давления масла. Для этого потребуется ключ на 22. Данная процедура нужна при использовании натяжителя «Пилот».

При помощи свечного ключа снимается тройник и взамен устанавливается датчик давления. Ключом на 10 откручиваются две гайки натяжителя. Последний убирается с места. Достается верхняя гайка. Ее можно достать пассатижами или трубчатым ключом.

На следующем этапе демонтируются все три шестерни, а также цепь. Отверткой вынимается старый сальник коленвала. Нужно тщательно протереть посадочное место сальника от грязи.

Понадобится чистая ветошь. Также желательно протереть крышку. После данных процедур запрессовывается новый сальник. Чтобы он зашел легко, понадобится предварительно смазать элементы маслом. В качестве оправки (чтобы деталь равномерно зашла в отверстие) применяют старый сальник.

Устанавливают новый башмак натяжителя. При этом нужно обеспечить минимальный зазор между болтом и корпусом. Натяжитель должен нормально ходить по болту, при этом не люфтовать. Только так возможна правильная натяжка цепи газораспределительного механизма.

Надеваются шестерни масляного насоса и коленвала. При этом не стоит забывать про установку стопорных и дистанционных шайб. Шип шайбы-фиксатора следует загнуть под прямым углом. После затягиваются болты. Если шип с трудом заходит в шестерню, его нужно слегка подточить.

Шестерня одевается на распределительный вал. Метки на задней части шестерни должны совпадать с теми, что на головке. Монтируется новый успокоитель и выставляется коленвал в положение верхней мертвой точки. Для этого есть метка. Она расположена напротив шпоночного паза.

Новая цепь перед установкой смачивается моторным маслом. Нужно уметь правильно ее надевать. Цепь надевается от коленвала, дальше проходит через маслонасос и направляется к распредвалу. Такая схема установки позволит обеспечить равномерное натяжение. При этом вращать можно только вал маслонасоса.

Устанавливается натяжитель. Привалочные поверхности нужно смазать герметиком. При этом отверстие, которое есть в корпусе натяжителя (в нем проглядывается пружина) должно находиться по направлению вверх.

Что нужно для работ?

Внутреннее строение натяжителя

Цепь на НиваШевроле изнашивает механизм ГРМ сильнее, чем ремень, поэтому придется заменить и звездочки. Старые шестерни будут неравномерно изнашивать новую цепь, что приведет к проскакиванию и разрыву. Конечно, это тяжелый механический труд. Но замена цепи проводится достаточно редко, поэтому можно заодно поменять сальники и прокладки, а также все сопутствующие изношенные детали. В первую очередь необходимо приобрести новую цепь газораспределительного механизма (ГРМ) для НиваШевроле. Чтобы убедиться в ее качестве, положите деталь плашмя и подержите на весу. Если концы провиснут больше чем на 1 см или провисание будет неодинаковым, от покупки лучше отказаться – скорее всего, цепь уже поработала.

Функции и устройство натяжителя цепи

Гидравлический натяжитель цепи газораспределительного механизма — это узел, выполняющий вспомогательную функцию. Выполнен он в виде гидроцилиндра с особой конструкцией, который обеспечивает постоянное натяжение цепи с определенной силой, причем натяг не зависит от температуры окружающей среды, нагрузок, а также состояния деталей.

Цепной привод распредвала на «Ниссане» используется достаточно часто, ведь его замена требуется редко, он надежен и выдерживает сильные нагрузки. К сожалению, металлическая цепь расширяется под воздействием высоких температур. С течением времени происходит сильный ее износ, она вытягивается. В результате натяжение становится меньше, возникают сильные вибрации, посторонние звуки. В итоге звездочки начинают проскакивать по зубцам, изменяются фазы, могут прийти в негодность отдельные детали узла. Решение данных проблем кроется в особом механизме — гидронатяжителе.

Гидравлический натяжитель необходим для того, чтобы:

  • поддерживать натяжение цепи, если она износится и вытянется;
  • демпфировать колебания ветви цепи, когда мотор заведен.

Если установлен натяжитель, нет необходимости вручную регулировать натяжение. Кроме того, даже если детали привода износятся, негативных последствий не будет.

Особая конструкция гидравлического натяжителя позволяет демпфировать вибрации и колебания. Таким образом снижается нагрузка на элементы механизма, он работает менее шумно.

Однако если вовремя не выполнить замену натяжителя цепи «Ниссана», могут возникнуть неисправности. Каждый автовладелец должен знать, как устроен данный механизм и как он работает. Только так вы не ошибетесь с выбором подходящего для замены гидронатяжителя на «Ниссане».

Все выпускаемые сегодня гидронатяжители имеют единую конструкцию и работают одинаково. Отличия заключаются только в некоторых элементах, а также дополнительных функциях.

Гидронатяжитель «Ниссана» включает в себя корпус в форме цилиндра из металла, спереди него находится плунжер, сзади клапанный узел. Между ними образуется рабочая полость, которая замкнута. Плунжер представляет собой полый подпружиненный цилиндр, способный двигаться вдоль корпуса, спереди есть поверхность для упора в башмак либо рычаг со звездочкой натяжителя.

Чтобы плунжер не выскальзывал из корпуса, установлен штифт либо фиксирующий механизм.

Клапанный узел несет в себе обратный клапан, он находится со стороны плунжера. Выполнен он из подпружиненного шарика, закрываеющего канал, через который подается смазка. Шарик способен двигаться исключительно в сторону рабочей полости.

Крепежный фланец расположен на корпусе гидронатяжителя. Кроме того, есть резьбовое отверстие, чтобы можно было присоединить трубку либо шланг от системы смазки мотора. Располагается устройство непосредственно возле цепи, где плунжер упирается в башмак либо рычаг звездочки. В результате усилие передается на цепь газораспределительного механизма.

Чтобы выполнить замену натяжителя цепи «Ниссана», следует понимать, как он функционирует. Когда водитель заводит машину, смазка под большим давлением идет к обратному клапану. Она преодолевает усилие пружины и проникает в рабочую полость.

Давление действует на плунжер, он выходит из корпуса, затем упирается в башмак либо рычаг звездочки. Когда плунжер двигается, создается усилие, в результате цепь натягивается. Затем натяжение становится наибольшим, и масляного давления в рабочей полости оказывается мало, чтобы плунжер мог двигаться дальше.

Рекомендуем

«Зимняя резина на ниссан: обзор моделей и критерии выбора» Подробнее Теперь цепь начинает давить на плунжер. Затем масляное давление в рабочей полости становится точно таким же, как и давление масла, которое идет из системы смазки мотора. В результате обратный клапан закрывается. Благодаря этому смазка оказывается запертой в рабочей полости, а плунжер не двигается. Цепь натянута и зафиксирована. Если двигатель остановится, гидронатяжитель останется в рабочем положении и натяжение не уменьшится.

Цепь ГРМ

Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.

Замена

Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:

  1. Устанавливаем машину на яму
  2. Демонтируется защита мотора с пыльником
  3. Поднимаем ручной тормоз, под колеса желательно подложить специальные подпорки
  4. Сливаем тосол и демонтируем радиатор и вентилятор
  5. От крышки клапанов и патрубков отсоединяем аккуратно трос акселератора, идущий к воздушному фильтру
  6. Датчик коленчатого вала снимаем, ослабеваем болты которые крепят генератор
  7. Отодвинув генератор снимаем ремень
  8. Откручиваем несколько болтов благодаря которым крепится насос водяной, после чего снимаем его
  9. Демонтируем натяжной и обходной ролик ремня
  10. Снимаем все мешающие патрубки
  11. Накрываем головку цилиндров чтобы в него не попал мусор
  12. Открутив болты крепления извлекаем шестерню распределительного вала
  13. Снимаем масляную трубку вместе с гидронатяжителем
  14. Извлекаем цепь и все шестерни масляного насоса, коленчатого и распределительного вала
  15. Берем новый сальник и устанавливаем его на крышку ГРМ

Установка

Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:

  1. Берем болт крепления и устанавливаем на башмак
  2. Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт
  3. Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками
  4. Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником

Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:

  1. Вначале на шестерню коленчатого вала
  2. После этого на масляный насос
  3. И в завершение на распределительный вал

Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле

Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется и повысится износ деталей

Регулировка по меткам производится в несколько этапов:

  1. Подготавливается весь необходимый инструмент
  2. Автомобиль устанавливается на яму
  3. Отключается вентилятор и откручивается крепление радиатора
  4. Снимаем крышку клапанов

Когда все подготовительные этапы проделаны делается следующая регулировка:

  1. Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз
  2. Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала
  3. Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу
  4. Демонтируем натяжитель.
  5. Тянем цепь на себя и снимаем со звездочки
  6. Что бы произвести ее регулировку перемещаем ее на один зуб
  7. Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки
  8. Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем
  9. Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой

Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя

Пошаговая инструкция по самостоятельной замене ГРМ

Замена и регулировка натяжителя цепи грм на ниве шевроле Начинают ремонт с подготовки автомобиля к частичному разбору двигателя. Для этого машину устанавливают на яму или подъемник. Снимают защиту двигателя, сливают тосол из радиатора, демонтируют основной радиатор с вентиляторами охлаждения.Ослабляют крепление насоса гидроусилителя и генератора, снимают приводные ремни.

С кондиционером возможны 2 варианта: слить хладагент и демонтировать радиатор или аккуратно отвести его в сторону и подвесить, чтобы не оборвать шланги. Отсоединяем все шланги системы охлаждения, которые мешают в зоне ремонта. Снимаем воздушный фильтр, трос дроссельной заслонки, воздушный патрубок. В таком полуразобранном виде можно приступать непосредственно к замене цепи ГРМ.

Порядок действий по замене цепи Нива Шевроле:

  1. Снимаем клапанную крышку на двигателе. С передней крышки откручиваем водяной насос, кронштейны генератора. Устанавливаем автомобиль на 5 передачу и ключом или головкой на 38 срываем болт крепления шкива на коленчатом валу. После снятия шкива болт можно закрутить обратно для прокручивания коленвала при установке фаз.
  2. Откручиваем 7 болтов на передней крышке и 2 болта со стороны поддона двигателя. Снимаем успокоитель цепи. Специальным ключом отвинчиваем гайку крепления масляной магистрали гидронатяжителя и извлекают его из посадочного места. Здесь может понадобится ключ на 22.
  3. Крышку аккуратно поддеваем отверткой и снимаем со своего места. Перед нами открывается доступ к механизму ГРМ. На этом этапе можно визуально оценить состояние цепи, успокоителя, звездочек.
  4. Перед тем как менять механизм на новый, требуется выставить метки зажигания согласно заводским меткам. Для этого проворачиваем ключом коленвал до тех пор пока метка на коленвале не совпадет с меткой на корпусе двигателя, а метка на шкиве распредвала не встанет напротив прилива в верхней части корпуса распределительного вала. Поршень первого цилиндра должен находиться в верхней мертвой точке, что легко контролируется через свечной колодец.
  5. Отгибаем отверткой фиксирующую шайбу. Откручиваем болт на 17 крепления звездочки распредвала и снимаем шкив вместе с цепью. Снимаем остальные звезды и оцениваем их состояние. Выработка может быть незаметна на первый взгляд, но все вместе дает реальное смещение на несколько градусов относительно нормального положения фаз ГРМ. Поэтому меняем весь узел в сборе.
  1. Протираем ветошью посадочные места и стыки крышки от старых загрязнений. Можно использовать уайт-спирит для очистки и обезжиривания поверхностей. Сальник коленвала заменяем каждый раз при снятии передней крышки. Деталь копеечная, а замена достаточно трудоемкая.
  2. Сборка механизма ГРМ происходит в обратном порядке. Первыми на свои места встают звездочки маслонасоса и коленчатого вала, на них надевается новая цепь. Её предварительно смазывают чистым маслом. Вращая шестерню маслонасоса, добиваются оптимального натяжения цепи и затем уже надевают на верхнюю звездочку. В идеальном варианте шкив распредвала должен сразу встать на шпонку, а метки совместиться. Если этого не произошло — допускается слегка провернуть коленчатый вал ключом.
  3. Взводим натяжитель цепи и ставим его на свое место. Закручиваем болты и вытаскиваем чеку – механизм должен натянуться. Если все собрано правильно, то после нескольких оборотов метки на валах остаются на месте. При неправильной установке и нарушении фаз ГРМ провернуть коленвал невозможно или происходит убегание меток.
  4. Окончательно затягиваем болты динамометрическим ключом до нужного момента. Загибаем стопорные шайбы. Устанавливаем переднюю крышку на прокладку или специальный герметик. Ставим на место помпу с новой прокладкой. Прикручиваем кронштейны, датчик положения коленвала, присоединяем масляную трубку.
  5. Окончательно собираем автомобиль. Подсоединяем разъемы, устанавливаем радиатор, заливаем тосол, крепим генератор, насос ГУР, натягиваем поликлиновые ремни. Если ремни покрылись трещинами или появились следы износа их лучше сразу заменить.
  6. Запускаем двигатель и внимательно наблюдаем за его работой. Не должно быть посторонних шумов, подтеков масла и антифриза. Лампа давления масла должна погаснуть сразу после пуска.

Замена цепи ГРМ профессионалами

Нужно понимать, что, несмотря на все достоинства цепи ГРМ, он все еще не может вытеснить ремень, поскольку последние имеют ряд своих преимуществ

В частности это связано с низким уровнем шума, а также эластичностью ремня, что важно при учете сильных эксплуатационных нагрузок на автомобиль, значительных вибрациях, езде на плохом дорожном покрытии. Однако это еще раз свидетельствует о том, что менять или чинить оборванную цепь ГРМ должны исключительно профессионалы, поскольку поменять ее намного сложнее, нежели обычный ремень

Основные признаки неисправности цепи:

  • Повышенный уровень вибрации двигателя при работе
  • Сильный расход топлива
  • Выделение густого дыма с выхлопной трубы, что свидетельствует о неполном сгорании топлива в цилиндрах
  • Понижение мощности мотора

Нужно заметить, что по статистике цепи ГРМ являются довольно долговечными и на некоторых моделях современных автомобилей служат даже дольше, нежели моторы. В то же время здесь нужно учитывать высочайшую точность, с которой следует выставлять и натягивать такую цепь, поскольку здесь нет никакого растяжения и гибкости. Действовать нужно аккуратно и грамотно, доверяя работу исключительно тем людям, которые смогут выполнить все правильно.

Гарантия качественного ремонта

Напоследок можно добавить, что в нашем сервисном центре стоимость замены цепи ГРМ является вполне приемлемой, что дает возможность всем автовладельцам при возникновении проблем с этим узлом в любой момент обратиться к нам за помощью. Имея хорошее материально-техническое обеспечение — лебедки для подъема двигателя, тросы и прочие агрегаты мы выполняем все мероприятия быстро и аккуратно. На все работы нами предоставляется гарантия качества, поэтому в ответственном подходе и профессионализме экспертов можно совершенно не сомневаться.
