Меняем клапана на 8-клапанном двигателе ВАЗ-2114 своими руками: притирка и замена

Краткое описание процедуры

В наши дни, любой современный автомобиль, кроме электрических, имеет двигатель внутреннего сгорания с механизмом газораспределения. От исправной работы этой системы зависит очень много параметров. А них входят расход топлива, приемистость мотора, экологические характеристики и другие, не менее важные показатели. Нормальную функцию механизма газораспределения обеспечивает правильная регулировка зазоров между клапаном и его толкателем.

Если зазор будет слишком велик, то кулачок распределительного вала будет с силой бить по тарелке толкателя, и все это приведет к серьезным повреждениям узлов и механизмов двигателя. Кроме того, клапан будет не до конца открываться, когда это нужно, тем самым перекрывая движение выхлопных газов или топливно — воздушной смеси, а зависимости от типа клапана. Впускные — отвечают за подачу горючего, выпускные — за отработанные газы, направленные к выпускному коллектору.


Принцип работы клапанного механизма

Напротив, если клапан будет сильно зажат, то механические повреждения деталей мотора будут меньшими, чем при слишком большом зазоре. А вот сама работа двигателя — будет значительно хуже. Именно для хорошей работы двигателя необходимо тщательно регулировать клапаны на автомобилях ВАЗ. Данную процедуру осуществляют несколькими способами. Первый — толкатель перемещают под воздействием гайки на штоке. Второй — подбор шайб прокладок нужной толщины. Третий — автоматический, регулируется под давлением моторного масла в гидравлические компенсаторы.

Подготовка к демонтажу клапанов

Всё же, на моторе ВАЗ-2112 замену клапанов проще выполнить с демонтажём ГБЦ: для запрессовки новых направляющих плиту ГБЦ пришлось бы греть. Лучше оставить направляющие клапанов на месте. Но тогда придётся снимать разное оборудование:

  1. Под люком бензонасоса находится разъём (фото 1 и 2). Отключите его, чтобы бензонасос перестал качать;
  2. Заведите двигатель – пусть он заглохнет;
  3. Снимают воздушный фильтр: ослабляют хомуты 1 и 2 и отключают разъём 3 (фото 3). Затем ключом «на 10» откручивают винт (фото 4).

Все действия иллюстрирует одно фото.

Удалите пластиковый корпус фильтра вместе с подводящим шлангом.

Разборка механизма ГРМ

Наша цель – снять оба распредвала. На двигателе ВАЗ-2112 замену клапанов можно выполнить даже без снятия ГБЦ. Но валы в любом случае будут мешать. Порядок действий:

  1. От АКБ отключают клемму «минус»;
  2. Снимают провода со свечей, затем отключают их от катушек;
  3. Модуль зажигания тоже надо снять (фото 2), а ещё удаляют шланг вентиляции картера (фото 3);
  4. Кронштейн, фиксирующий проводку форсунок, прикручен к крышке ГБЦ (фото 3). Удалите его! Так же поступают с кронштейном второго жгута (ДПДЗ и РХХ);
  5. Надо будет снять ресивер (фото 4). А отверстия впускного коллектора закрывают тканью.

Изучите то, о чём сказано в списке.

Саму крышку удерживают 14 болтов. Здесь нужен торцовый ключ. Но сначала снимем пластиковую защиту, открутив шесть болтиков ключом «на 10» (фото 1).

Отключаем и снимаем датчик фаз под правым шкивом ГРМ. Надо отключить и датчик давления – он расположен возле кронштейна, который был снят. Ключом «на 17», не проворачивая шкивы, ослабляют два крепёжных винта. В круглые отверстия устанавливают отвёртку – её используют как упор. Осталось ослабить натяжение ремня, частично выкрутив одну гайку (фото 3).

На финальном шаге, сняв ремень, откручивают винты на шкивах. Каждый шкив снимается с вала. Затем окручивают три винта, расположенные на одном уровне со шкивами (винты на пластике).

Чтобы снять вал, выполняют действия:

  1. Удаляют крышку ГБЦ;
  2. Откручивают 20 болтов (фото 1);
  3. Двумя ключами «на 15» откручивают гайку на верхней штанге (фото 2). Так же поступают с тремя гайками на кронштейне штанги (ключ «на 13»). Кронштейн снимают со шпилек;
  4. Демонтируют корпус подшипников (фото 4);
  5. Теперь оба распредвала можно вынуть (фото 5).

Смысл сказанного ясен по фото.

Гидрики, то есть компенсаторы, легко будет вытащить магнитом.

Снимаем ГБЦ на двигателе ВАЗ-21120

Нужно избавиться от топливной рампы: ключами «на 17» раскручиваем патрубки 2 и 3 (фото 1), также удаляем хомут 1.

Винты на планке с бензопроводом откручивают отвёрткой. Затем с патрубков снимают резиновые кольца. Ещё нужно будет удалить трубку с масляным щупом – здесь откручивают один винт «на 10» (фото 2). В финале отворачиваются два болта крепления рампы.

Главное – частично слить охлаждающую жидкость. Затем дольёте! А теперь отворачиваем две гайки на термостате (фото 1), чтобы отодвинуть его в сторону.

Прокладку термостата удаляют тоже. Ещё ключом «на 13» откручивают гайку с проводом «нуль». Можно отключить и разъём датчика ДТОЖ.

Мотор ВАЗ-2112 к замене клапанов готов: ключом «на 10» откручиваем болты на ГБЦ и снимаем плиту вместе с клапанами. Соблюдайте последовательность отворачивания. Аналогично соблюдайте последовательность и момент затяжки при сборе ГБЦ.

Дальше проводятся действия, указанные в «главе 1». Желаем успеха!

Прокладка из металла или паронита — какую выбрать?

Дать однозначный ответ о том, какую прокладку выбрать — из паронита с металлическими проставками либо металлическую, ответить сложно. Каждая из них имеет как свои плюсы, так и минусы. Так, прокладка из чистого листового металла прослужит значительно дольше (в случае, если не последует каких-то внештатных ситуаций, то она может прослужит полный срок работы двигателя автомобиля до капитального ремонта).

Признаки износа прокладки ГБЦ

Но, она же имеет и ряд недостатков:

  • более высокая цена;
  • требуемое высокое качество изготовления (в случае случайного приобретения низкокачественной либо контрафактной прокладки ГБЦ она может поломаться очень быстро);
  • высокие требования к прямолинейности и шероховатости соединяемых поверхностей (в случае, если поверхность ГБЦ неоднородна, то применение металлической прокладки возможно только после предварительной шлифовки, в противном случае возможен прорыв газов под прокладкой).

В свою очередь, каучук-асбестовая (паронитовая) прокладка имеет более низкую цену, менее требовательна к точности изготовления, а также к однородности соединяемых поверхностей (применять ее можно без предварительной шлифовки).

Правда, благодаря более низким эксплуатационным характеристикам, нежели цельнометаллическая прокладка, она имеет и значительно меньший срок службы, чаще прогорает, а также более подвержена механическим повреждениям.

Замена прокладки ГБЦ

Симптомы прогара клапанов

Главным симптомом во время прогара клапана будет неровная работа и подергивание двигателя на разных режимах его работы. Но сложность обнаружения неисправности заключается в том, что приходится заниматься частичным разбором мотора.

Троение может быть и по другим причинам: неисправность в поршневой группе, свечей зажигания, высоковольтных проводов и катушки зажигания. Без разбора диагностику можно провести по следующему методу:

  1. Запускаем двигатель и поочередно скидываем с каждого цилиндра бронепровод и слушаем его работу. Если заметны значительные изменения в работе, то цилиндр исправен. Если незначительные, значит проводим дальнейшую диагностику проблемного компонента.
  2. Выкручиваем свечу зажигания и замеряем компрессию. Показатели в норме – следовательно, проблема в системе зажигания, а в случае низких показателей переходим к дальнейшей диагностике.
  3. Берем шприц и наполняем цилиндр небольшим количеством моторного масла, после этого проводим еще один замер. Если заметно увеличение компрессии – проблема в поршневой группе. Когда показания остались теми же – проблема скорее всего в клапанах.

Подобная диагностика не дает точного результата и разобраться в неисправности можно только после вскрытия головки блока цилиндров. Но эта процедура поможет точно подсказать, стоит ли разбирать мотор или проблема в другой части.

Необходимые инструменты

Для быстрой и качественной регулировки клапанов необходимо приготовить следующий набор инструментов:

гаечные и накидные ключи;

набор регулировочных щупов;

Все инструменты легкодоступны, их можно легко найти в любом автомагазине. Чтобы регулировка клапанов ВАЗ 2109, 2108 либо 21099 не остановилась в середине процесса подготовьте все инструменты, без них очень тяжело что-либо сделать.

В первую очередь перед регулировкой нам нужно найти сами клапана. Чтобы их найти снимается головка блока цилиндров. Под головкой вы увидите распредвал с кулачками, а под ними можно увидеть регулировочные шайбы. Под шайбами находятся толкатели, которые толкают непосредственно сами клапана, их всего восемь штук. Регулировка зазоров производится с помощью регулировочных шайб. На представленном фото можно увидеть кулачки распредвала и шайбы помеченные стрелочками, а под стрелками номерное обозначение клапанов. По этим номерам и будет производиться регулировка, поэтому эта фотография может еще не раз пригодиться.

Нужно иметь в виду, что перед снятием головки блока цилиндров нужно запастись новой прокладкой. Часто бывает, что старая прокладка крышки рвется или сохнет и приходит в негодность.

Под крышкой видны 1 центральный и 2 боковых болта, их нужно будет открутить с помощью гаечного или накидного ключа. Открутив болты, нужно будет снять пластиковую крышку и убрать в сторонку. Затем приглядевшись можно обнаружить две метки, которые нужно совместить. Первая метка находится на шкиве распределительного вала, а вторая метка на задней крышке. Методов совмещения много, но мы возьмем наиболее простой. Нам нужно приподнять одно переднее колесо и включить четвертую скорость на коробке передач. Затем нужно проворачивать колесо, имитируя ход вперед, колесо проворачивают до смещения меток.

Сместив метки нужно взять чистую тряпочку протереть масло и очистить все, рядом с толкателями клапанов, это делается для удобства в процессе работы. После того как все будет чистым нужно прокрутить коленчатый вал двигателя (не распредвал) примерно на 40-50 градусов. Такой угол прокрутки дает нам зазор между кулачками распредвала и штангой толкателя, который мы будет проверять. В этом случае нам удастся проверить только клапана под номерами один, два, три и пять. Проверяем зазоры у этих клапанов с помощь специального щупа и микрометра. Измеряется зазор вставлением щупа в промежуток между кулачками и шайбой. На фото они отмечены красной и синей стрелками соответственно.

Потом коленчатый вал проворачивается еще на 360 градусов, после чего становится возможным проверить зазоры оставшихся клапанов под номерами четыре, шесть, семь и восемь. Делается это идентичным способом. Следует знать, что зазоры выпускных клапанов должны быть на уровне 0.35+0.05, а впускных 0.2+0.05 миллиметров. При этом необходимо выучить цифровые значения и тех и тех клапанов. Номера один, четыре, пять и восемь – это выпускные клапана, а остальные соответственно впускные.

Как было указано ранее регулировка клапанов ВАЗ 21099 и идентичных моделей производится при помощи шайб. На самой шайбе при внимательном осмотре можно обнаружить надпись, которая указывает на ее толщину. Вытащив старую нужно методом расчетов подобрать новую шайбу, что получается сделать не сразу. После того как вы проверили все клапана, нужно выбрать те у которых слишком большой зазор. Вытащив одну шайбу, смотрим на показатель ее толщины и определяем впускной или выпускной это клапан. Затем показатель толщины шайбы прибавляем к толщине зазора, который мы определили. Например, возьмем выпускной клапан, у которого зазор оказался 0.45, а на самой шайбе написано 3.8 миллиметра. В результате получаем 4.25, от которого вычитываем требуемый зазор для выпускных клапанов, то есть 0.35 миллиметра. Таким образом, мы определили толщину в 3.9 миллиметра – такой должна быть новая шайба.

Для того чтобы вытащить шайбу особого мастерства не нужно. С помощь щипцов нужно зафиксировать шайбу и отверткой надавить на толкатель и вынуть шайбу. А ставить ее еще проще. После замены обязательно нужно проверить результат повторными замерами.

Где располагается ремень ГРМ

Следить за состоянием ремня ГРМ и его исправностью довольно просто, ведь данная деталь сразу же бросается в глаза после открытия капота. Его поверхность зубчатая, он проходит через коленчатый и распределительный вал, является соединительным звеном для следующих элементов:

  • помпы;
  • распредвала;
  • коленвала.

Так как ремень выполняет одновременно несколько задач, он может быстро выйти из строя, поэтому следует очень внимательно следить за его внешним видом.

Если будет замечено, что этот элемент часто «сползает» со своего основного места или начинает надрываться, заменить его нужно в самое ближайшее время. Об обрыве ремня в ВАЗ-2114 сообщит инжектор в виде лампочки, которая загорается на приборной панели, а иные модели просто могут заглохнуть в пути, и водителю не удастся самостоятельно завести автомобиль. Однако не только обрыв ремня становится причиной замены клапанов, довольно часто клапаны приходится менять из-за нарушения зазора в моторной цепи. Если автовладелец заметит, что клапаны располагаются не так как обычно, то эксплуатировать автомобиль ни в коем случае не разрешается, пока не будет произведена полная замена направляющих клапанов. Такую работу реально сделать самостоятельно, несмотря на длительный процесс. С ней сможет справиться каждый автолюбитель, если будет следовать инструкциям, которые предоставляют профессионалы своего дела.

Поэтапная замена клапанов

  1. В первую очередь необходимо снять ГБЦ с автомобиля:
  • аккумуляторную батарею обесточивают и снимают;
  • жидкость для охлаждения и моторное масло сливается в отдельные емкости;
  • вакуумные шланги, прокладки ГБЦ, системы для охлаждения полностью снимаются с машины;
  • крышка ГБЦ снимается, извлекается ремень и кожух ГРМ;
  • при помощи ключа отвинчиваются крепления, которые фиксируют ГБЦ.
  1. После снятия головки блока цилиндра можно приступить к замене клапанов. Но перед началом работы нужно подготовить специальный инструмент, который называется съемником. Конечно, можно использовать и подручный инструмент, к примеру, зубило и молоток, но это немного осложнит работу:
  • распредвал и газораспределительный вал снимается с ГБЦ;
  • при помощи съемного приспособления или молотка с зубилом закрепляются шпильки на газораспределительном вале;
  • под «тарелку» клапанов подкладывается подставка, и удаляются «сухари»;
  • снимаются сальники. Для более удобного извлечения сальников распредвала специалисты рекомендуют использовать зажим, которым нужно прижать сальник, но не очень сильно, и аккуратно поворачивать его в разные стороны;
  • извлекаются пружины и «тарелка», которая расположена под ними.
  1. Извлекаем клапаны, которые пришли в непригодность.

На этом процесс замены клапанов можно будет считать оконченным, а сборку следует выполнять в обратной последовательности.

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

  1. На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
  2. Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
  3. На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
  4. В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
  5. Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
  6. Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
  7. Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Проверка и ремонт головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Головку цилиндров следует хорошо отчистить от нагара с поверхностей камер сгорания и выпускных клапанов. Из масляных каналов также удалите остатки масла.

На шейках и опорах распредвала и в отверстиях, где расположены толкатели клапанов лада самара 2 не сколов и повреждений.

Для уверенности проверьте, не попадает ли тосол в масляные каналы, для этого необходимо закупорить все отверстия циркуляции охлаждающей жидкости. С помощью наноса, под давлением 0,5 МПа закачать воду в рубашку циркуляции охлаждающей жидкости, при этом в течение 3-х минут не должно быть и намека, об утечки воды из охлаждающей рубашки.

При проверке герметичности головки цилиндра с помощью сжатого воздуха, также необходимо заглушить все рубашки циркуляции охлаждающей жидкости специальными заглушками. Подбери резервуар, подогрейте в нем воду от 60 до 80 градусов и погрузите головку в резервуар с водой. По истечении 5-ти минут, нагнетайте внутрь головки воздух при помощи наноса. Давление воздуха должно быть в пределах от 0,15 до 0,2 МПа. На протяжении 2 минут на поверхности воды не должны образовываться пузырьки.

Седла клапанов: I — новое седло; II — седло после ремонта; а — седло впускного клапана; b — седло выпускного клапана

Седла клапанов.

Шлифовка седел, возможна, в случае если на фасках образовались небольшие царапины или повреждения.

Порядок шлифовки фасок седел.

– перед началом фрезерования необходимо вставить стержень во втулку клапана ваз 2113, ваз 2114, ваз 2115. Для седел выпускного и впускного клапана используются разные фрезы. Сначала профрезеруйте фаску 15°

– затем профрезеруйте фаску 20

– прошлифуйте фаску 45°, соблюдая диаметры 34 и 30,5 миллиметра. Шлифовка фасок производится каноническими кругами.

Только после того как шлифовальный контур установлен на фаске, можно включать машинку. После окончания шлифовки следует промыть и продуть фаски сжатым воздухом.

Направляющие втулки клапанов.

Для того чтобы проверить зазор между стрежнями и втулками необходимо измерить диаметр стержня и отверстие втулки.

Зазор для выпускных втулок клапанов составляет от 0,022 до 0,055 миллиметра, для выпускных втулок клапанов составляет от 0,029 до 0,062 миллиметра. Допустимый максимальный зазор составляет 0,3 миллиметра

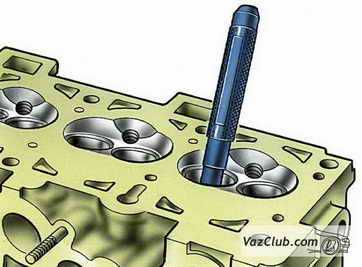

Выпрессовка направляющих втулок

Если зазор превышает 0,3 миллиметра, необходимо заменить клапан ваз 2113, в случае если зазор не устранен, необходимо заменить втулку. Чтобы заменить втулку пользуйтесь отправкой для запрессовки и выпрессовки втулки.

Запрессуйте направляющие втулки с надетым стопорным кольцом до упора его в тело головки цилиндров.

После того как втулка запрессована, прошлифуйте седла клапанов.

Сальники клапанов всегда устанавливайте новые ваз 2114, ваз 2115, ваз 2113, лада самара 2. Установка сальников клапанов производится при помощи специальной отправки.

Клапаны.

Осмотрите клапан, если стержень не поврежден и на поверхности тарелки нет трещин, то клапан можно использовать заново.

Предельные размеры при шлифовании фасок клапанов: I — впускного клапана; II — выпускного клапана

Если на клапане имеются мелкие царапины, то клапан можно отшлифовать.

Основные данные для проверки наружной пружины клапана

Основные данные для проверки внутренней пружины клапана

Пружины.

Для того чтобы проверить деформацию пружин используйте нагрузки

Толкатели клапанов.

При отсутствии на толкателях царапин, их можно использовать повторно, в противном случае замените толкатели новыми.

Болт крепления головки цилиндров

Длина болтов не должна быть более 13,55 сантиметров, если длина превышает указные размеры, следует заменить их новыми.

Регулировочные шайбы.

Регулировочные шайбы разрешено устанавливать на головку цилиндров лада самара 2, ваз 2115, ваз 2114, ваз 2113, в случае если на них не обнаружено износа, царапин.

Головка цилиндров двигателя Ваз 2114, Ваз 2115, Ваз 2113

Особенности устройства головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Регулировка зазоров в механизме привода клапанов Ваз 2114, Ваз 2115, Ваз 2113

Снятие и установка головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Разборка головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Проверка и ремонт головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Системы и устройство двигателя Ваз 2113, Ваз 2114, Ваз 2115

Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.

Как заменить вкладыши, не снимая двигатель?

Чтобы замена вкладышей прошла успешно, вовсе не обязательно демонтировать мотор. Если вас уверяют, что добраться до них, без снятия и вытаскивания движка из капота нереально, срочно меняйте автосервис. Но одно условие обязательно учитывайте — коленвал (КВ) не должен быть изношен. В противном случае без извлечения движка и полной разборки не обойтись!

Без демонтажа силового агрегата легче поменять шатунные вкладыши, сложнее — коренные. Для последнего случая надо ослабить крепления и отпустить коленвал на 10-15 см. Хотя есть и другой способ, перенятый нашими дедами ещё у судовых мотористов. Выталкиваются коренные подшипники скольжения с помощью мягкой заклёпки или болта, который вставляется в нужный проход для смазки и вращается по часовой стрелке. Главное — размер алюминиевой вставки должен быть чуть меньше отверстия и не царапать коленчатый вал.

После снятия полуколец следует в обязательном порядке оценить их состояние. Если видимых задиров и повреждений нет, можно обойтись простой заменой. Однако при сильной потрёпанности, шлифовка КВ обязательна. Поэтому придётся снимать его с креплений, а для этого — вытаскивать мотор.

Подробнее про оценку состояния:

  • ямки или карманы — усталостный износ;
  • царапины и въевшаяся грязь — некачественное моторное масло;
  • истёртая поверхность — недостаточное количество смазки;
  • фаски на кромке — конусность шеек.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

  • Попробуйте промыть старый датчик.
  • Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
  • Далее очистителем обильно обрабатывается шток, игла и пружина.
  • Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
  • Повторно промойте устройство, а затем верните его на место.
  • Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Где и у кого заказать услугу?

Если требуется капремонт двигателя на ВАЗ-2114, то есть несколько вариантов действий:

  1. Отвезти машину в автосервис.
  2. Обратиться к частному мастеру.
  3. Отремонтировать агрегат самостоятельно.

Капитальный тип ремонта требует наличия больших знаний, умений, опыта, определенного оборудования и инструментов. Поэтому качественно провести восстановление мотора под силу лишь мастеру сервисного автоцентра. Автосервисы выдают гарантийный лист. К частникам стоит обращаться лишь по совету хороших знакомых. Среди таких работников нередко встречаются низкоквалифицированные люди. К тому же они не дают гарантийный талон.

Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Процесс

  1. Первым делом нужно отсоединить минусовые АКБ.
  2. Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
  3. Затем нужно слить тосол.
  4. Снижаем давление топлива.
  5. Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
  6. Демонтируем крышку ГБЦ.
  7. Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница. Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
  8. Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
  9. Убираем крышку.
  10. Снимаем ремень газораспределительного механизма.
  11. В обязательном порядке необходимо провести фиксацию валов от прокручивания.
  12. Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
  13. Убираем шкив с распредвала.
  14. Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
  15. Выкручиваем оставшиеся болты и снимаем ее.
  16. Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке. Порядок в котором должно проходить ослабление болтов
  17. Потом полностью выкручиваем болты и вынимаем их с шайбами.
  18. Полностью снимаем головку.
  19. В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
  20. Снимаем полностью ГБЦ.
  21. Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
  22. После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
  23. В первую очередь ставим новую прокладку.
  24. Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
  25. Вставляем болты.
  26. Начинаем их затяжку с помощью динамометрического ключа.
  27. Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов. Порядок затяжки
  28. Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
  29. После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

AvtoZam.com

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
