Замена задних тормозных колодок
Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Замену колодок показываем на левом заднем колесе. Снимаем декоративный колпак колеса.
1
Поддев отверткой, снимаем защитный колпак подшипника ступицы.
Поддев отверткой, снимаем защитный колпак подшипника ступицы.
2
Головкой «на 30» отворачиваем гайку подшипника ступицы. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.
Головкой «на 30» отворачиваем гайку подшипника ступицы. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.
3
Снимаем тормозной барабан в сборе с подшипником. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра! Очищаем детали тормозного механизма от загрязнений. Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки…
Снимаем тормозной барабан в сборе с подшипником. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра! Очищаем детали тормозного механизма от загрязнений. Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки…
…и снимаем пружину.
…и снимаем пружину.
Снимаем рычаг регулятора зазоров.
Снимаем рычаг регулятора зазоров.
6
Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем пружину.
Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем пружину.
7
Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.
Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.
8
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку задней колодки. Отводим верхний конец передней колодки от рабочего цилиндра…
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку задней колодки. Отводим верхний конец передней колодки от рабочего цилиндра…
…и вынимаем распорную планку.
…и вынимаем распорную планку.
10
Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку. Снимаем нижнюю стяжную пружину.
Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку. Снимаем нижнюю стяжную пружину.
11
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки и снимаем колодку
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки и снимаем колодку
Проверяем техническое состояние деталей и очищаем их. Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45±0,25 мм.
12
Штангенциркулем измеряем расстояние между наружными поверхностями накладок передней и задней колодок. Для изменения длины распорной планки…
Штангенциркулем измеряем расстояние между наружными поверхностями накладок передней и задней колодок. Для изменения длины распорной планки…
13
…отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба правая)
…отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба правая)
Проверка состояния тормозных колодок
Рено Логан оснащен задними барабанными тормозами. В руководстве по эксплуатации не указаны конкретные сроки его замены, однако каждые 10-15 тысяч километров необходимо проверять его состояние. И если при проверке обнаружится, что толщина колодок составляет 6 миллиметров и менее (вместе с основанием), то их необходимо заменить.
Также существует ряд других причин, в случае которых замена колодок становится обязательной.
- Наличие трещин и сколов в основании барабана.
- Появление пронзительного скрежета и скрипа колодок при торможении.
- Отсоединение колодок от основания колодки.
- Стояночный тормоз не удерживает автомобиль под углом (возможно, потребуется заменить трос стояночного тормоза).
Какие тормозные колодки советуют Логановоды
Многие компании одобрили сертификацию для использования тормозных колодок, и у Renault очень большой список. Однако со временем у автомобилистов Renault Logan появился список явных фаворитов и аутсайдеров. Благодаря этому рейтингу вы сможете легко выбрать и выбрать лучшего производителя.
Логанс рекомендует:
- Мапко (Германия)
- Фенокс (Беларусь)
- Феродо (Великобритания)
- Сансин (Южная Корея)
- Дельфы (Франция)
- Бош (Германия)
Логановоды не рекомендуют:
- Маркон (Россия)
- Финвал (Швейцария)
Часто производители продукции, не соответствующей требуемому качеству, упаковывают ее в красивую упаковку с многообещающими надписями, которые зачастую не соответствуют действительности. Поэтому стоит учиться на чужих ошибках и выбирать только то, что уже опробовано.
Не ошибитесь с выбором
Безопаснее всего прийти в магазин со старой обувью
Отметим, что на автомобили Рено Логан устанавливаются три типа тормозных колодок:
- Тормозные колодки 180 мм артикул 7701205758 (устанавливаются на автомобили 2005 года выпуска) (чаще всего Логановоды берут MapcO)
- Колодки 200 мм артикул 6001551409 (предназначены для установки с тормозами Bosch)
- Блоки 200мм артикул 7701203979 (установлены на большинство автомобилей)
Поэтому, прежде чем совершить покупку, вы должны получить информацию о своем товаре.
Порядок замены передних тормозных колодок на автомобиле Рено Логан 1
Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.
Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).
Необходимые инструменты, приспособления, запчасти
— Рожковый ключ на «17»
— Накидной ключ или головка на «13»
— Толстая шлицевая отвертка или небольшая монтажка
— Два комплекта передних тормозных колодок
Подготовительные работы
— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов
— Поддомкрачиваем автомобиль и снимаем одно из передних колес
— Очищаем тормозной механизм переднего колеса от грязи
Порядок замены передних тормозных колодок на автомобиле Рено Логан 1
- Отворачиваем нижний болт направляющего пальца
Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.
- Поднимаем плавающую скобу суппорта вверх
Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.
- Извлекаем переднюю тормозную колодку из направляющей
Заднюю тормозную колодку оставляем в направляющей.
- Утапливаем поршень тормозного цилиндрика в его корпус
Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.
- Извлекаем вторую тормозную колодку
Поднимаем скобу вверх и извлекаем тормозную колодку.
- Очищаем направляющие передних тормозных колодок от грязи
Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.
- Вставляем новые тормозные колодки
При утопленном поршне суппорта колодки должны стать без затруднений.
- Опускаем плавающую скобу и закрепляем ее болтом
Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.
Аналогично производим замену передних тормозных колодок на другом колесе.
После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.
Примечания и дополнения
— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.
— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега
Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи. Еще статьи по тормозной системе автомобилей Рено Логан 1
Еще статьи по тормозной системе автомобилей Рено Логан 1
Сравнительный тест-ремонт
Замена передних колодок на Renault Logan подробная инструкция с фото
Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.
Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.
Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.
Устройство переднего тормозного механизма.
- 1 — винт крепления корпуса цилиндра к суппорту
- 2 — корпус колесного цилиндра
- 3 — штуцер прокачки гидропривода тормозов
- 4 — болт крепления скобы к направляющему пальцу
- 5 — направляющий палец
- 6 — щит тормозного механизма
- 7 — диск тормозного механизма
- 8 — чехол направляющего пальца
- 9 — направляющая колодок
- 10 — суппорт
- 11 — тормозные колодки
Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.
Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).
А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.
Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.
Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

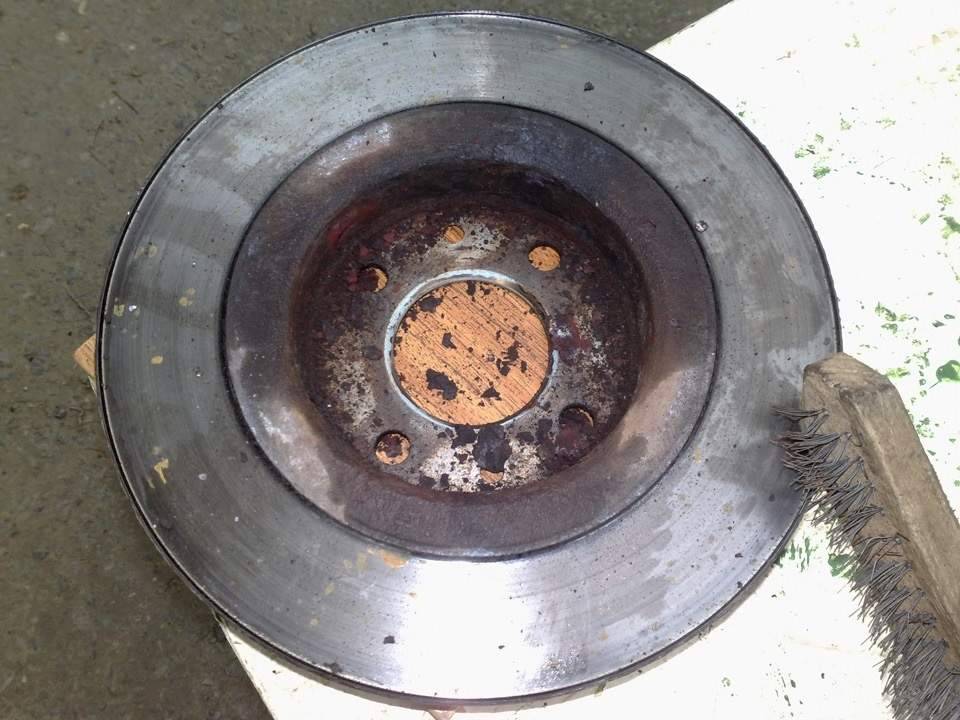

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.
Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.
После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.
Замена задних тормозных колодок рено логан видео инструкция
Периодичность замены тормозных колодок зависит от вашего стиля вождения. Я советую каждые 10-15 тыс. км пробега проверять толщину тормозных накладок, и по необходимости менять колодки.
Новые тормозные колодки RENAULT LOGAN по коду поможет приобрести каталог avto.guru.
1. Ослабьте ручник.
2. Снимаем колесо и выбиваем заглушку. 3. Откручиваем гайку на тридцать, которая находиться под заглушкой.
4. Снимаем барабан с помощью съемника. Делаем эту процедуру аккуратно чтобы не повредить подшипник.
5. Вставляем пассатижи в солдатик, поворачиваем, и вынимаем.
6. Далее нужно снять колодки. Чтобы проделать это нужно подковырнуть снизу отверткой. (советую этот момент посмотреть на видео)
После того как колодки вышли, нужно отсоединить тросик ручника.
7. Расцепите все пружины и выбросьте отработанные тормозные колодки.
8. Берем новые колодки и приступаем к сборке. Сборку трудно объяснить, я лишь напишу что за чем идет. А сам момент сборки посмотрите на видео с 1-35 до 3-05.
Сборка тормозного механизма:
- Ставим верхнюю пружину
- Устанавливаем регулировочный болт
- Одеваем нижнюю пружину
- Ставим регулировочный флажок
9. Одеваем трос ручника на колодку.
10. Укладываем тормозные колодки немного поджимая тормозной цилиндр с левой потом с правой стороны.
11. Вставляем в отверстия болтики и одеваем два солдатика.
12. Перед установкой барабана нужно развести колодки так, чтобы барабан надевался плотно. Регулировать это можно с помощью барашка который можно покрутить отверткой.
13. Одеваем тормозной барабан. Он должен свободно крутиться, но немного цеплять колодки.
14. Затягиваем гайку и ставим заглушку.
Характеристики тормозных колодок
Часто о тормозных колодках говорят, что они бывают мягкие и жёсткие. Особенно это любят делать автовладельцы и продавцы в магазине. Но на самом деле всё не совсем так и тормозные колодки следует характеризовать по другому признаку.
Под понятием «жёсткость» разработчики понимают то, что колодка должна хорошо сжиматься под нагрузками. Есть даже Европейский стандарт качества, по которому сжатие колодки должно быть не более 2%, если испытания проходят в условиях окружающей среды, и 5% — при нагреве элемента до 400 градусов.
Данный норматив внесли для того, чтобы сделать вождение безопасным. Использование так называемых «мягких» колодок с приятных трением может уменьшить безопасность.
Тогда на что же должен смотреть покупатель? Самое главное — это из чего изготовлена колодка. Так как сегодня этот компонент автомобиля должен отвечать многим требованиям, которые иногда противоречат друг другу, то и материалов в производстве используется очень много. Устройство должно спокойно тормозить, независимо от внешних условий, также должно быть и образование пыли, которая не будет мешать подвижным элементам автомобиля и человеку.
Все тормозные колодки можно разделить на три большие группы:
- Semi Metallic — содержат около 50 % металла. Отличаются эффективностью торможения и довольно большой теплопроводностью. Конечно, у них есть и минусы: слишком обильное образование пыли и «жёсткое» обращение с тормозным диском. Чаще всего их применяют в лёгком транспорте.
- Сделанные в Европе и содержащие небольшое количество металла — очень часто применяется рецептура Low Stell, по который колодка содержит около 30% металла. В этой рецептуре сталь замещена другими ингредиентами, о которых производитель часто предпочитает умалчивать. Но тем не менее, благодаря этому получилось довести коэффициент трения до отметки в 0,5. Колодки, изготовленные по данной рецептуре, обладают большой прочностью, стабильностью и хорошо очищают ржавчину тормозных дисков. Более того, они обеспечивают хорошее пылеобразование. Такие колодки хорошо подойдут для движения на больших скоростях.
Азиатские колодки — применяется рецептура NAO. В них вообще не используется сталь, она там замещена на другие материалы и керамику. Данная технология была разработана в Японии. в азиатских колодках, сделанных по рецептуре NAO. Данные колодки обеспечивают комфортное вождение, пылеобразование в этих колодках сведено на минимум, но в то же время они обладают низким трением.
NAO используют в основном на американском рынке, для более требовательных европейцев поставляются колодки, изготовленные по рецептуре Low Stell. На данный момент существует две компании, которые занимаются производством колодок: немецкая – Textar, производит Low Stell, и японская – Nisshinbo, приверженец технологии NAO. Чаще всего продукция японской компании продаётся дороже, чем немецкая.
Операции по замене задних колодок Рено Логан
Установите машин на ровную поверхность и включите первую передачу. Также установите башмаки под передние колеса. при эрм рычаг ручного тормоза должен быть опущен. Поддомкратье автомобиль и снимите колесо с той стороны где планируете менять колодки. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться. Снимите тормозной барабан (см. «Снятие тормозного барабана Рено Логан 2»). Далее показаны все детали которые необходимо снять для замены задних колодок. Снятие деталей тормозного механизма должно происходит в очередности обозначенной на картинке.
(После снятия 2 детали колодки в сборе можно снять с щитка, и продолжить разбирать вне тормозного механизма)
… тормозные колодки в сборе снятие с заднего тормозного механизма.
Сразу же после снятия колодок в сборе (после снятия деталей 2) закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.
При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, чашки пружин и опорные стойки. (рекомендации производителя)
Детали распорной планки и регулятора зазоров левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма – не перепутайте их!

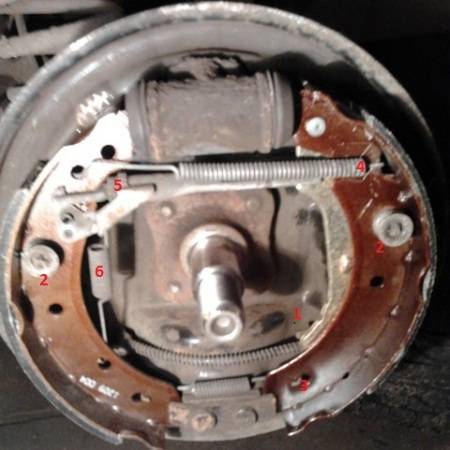

Передняя А и задняя Б тормозные колодки заднего тормозного механизма Рено Логан разные по конструкции. Помимо этого задние тормозные колодки различаются как левые и правые. Об этой особенности мы уже говорили.
Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.
Смажьте тугоплавкой смазкой для тормозных механизмов резьбу стержня А распорной планки и навинтите на него до конца гайку Б, но не затягивайте ее.
Рекомендуем при каждой замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров. Освободите поршни рабочего цилиндра от фиксирующего приспособления, раздвижными пассатижами сожмите поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию. Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость. Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Установите тормозной барабан в обратной последовательности. Установите на место колесо. Проверьте легкость его вращения при опущенном ручном тормозе. Тормозные колодки со второй стороны снимаются аналогично, разве что расположение всех деталей будет зеркальным.
Меняем данные детали у тормозных узлов передней оси
Как поменять колодки правильно пошагово:
Сначала вывешиваем авто посредством домкрата. Надежно фиксируем и применяем упоры, предотвращающие скатывание. Не забываем о ручнике. Отвинчиваем и убираем колесо. С помощью шлицевой отвертки производим отвод тормозного поршня
Важно исключить повреждение его резиновой манжеты. Вооружаемся ключом на «13» и отвинчиваем болт, которым закреплена нижняя направляющая суппорта. На другой стороне стопорим его посредством ключа на «17»
Извлекаем болт и поднимаем наверх откидную скобу. Беспрепятственно вынимаем колодки. Пластины, предотвращающие скрип, можно не заменять. Достаем направляющие, очищаем от налета грязи и смазываем специальным компаундом (именно для тормозных механизмов). Литол или прочие аналоги применять запрещено! Это приведет к вымыванию такой смазки или высыханию, что спровоцирует закисание поршня в одной позиции. Проверяем целостность пыльников направляющих. Если присутствуют трещины, меняем элементы на новые (используем из рем-комплекта). По завершении данных операций заводим в суппорт новые колодки. Если их посадка затрудняется, отводим поршень на большую величину (он заходит в цилиндр). Исключить повреждение манжеты позволит подходящая подкладка. Собираем узел и навешиваем колесо. Болты тщательно обтягиваем
На другой стороне стопорим его посредством ключа на «17». Извлекаем болт и поднимаем наверх откидную скобу. Беспрепятственно вынимаем колодки. Пластины, предотвращающие скрип, можно не заменять. Достаем направляющие, очищаем от налета грязи и смазываем специальным компаундом (именно для тормозных механизмов). Литол или прочие аналоги применять запрещено! Это приведет к вымыванию такой смазки или высыханию, что спровоцирует закисание поршня в одной позиции. Проверяем целостность пыльников направляющих. Если присутствуют трещины, меняем элементы на новые (используем из рем-комплекта). По завершении данных операций заводим в суппорт новые колодки. Если их посадка затрудняется, отводим поршень на большую величину (он заходит в цилиндр). Исключить повреждение манжеты позволит подходящая подкладка. Собираем узел и навешиваем колесо. Болты тщательно обтягиваем.
Стоит ли менять самостоятельно?
Во время ремонта или обслуживания тормозов необходимо не только правильно собрать весь механизм, но и оценить состояние деталей — направляющих, манжет, пыльников, поджимных пластин, диска, пружин, шлангов и фитингов.
Степень износа тормозного диска может определить только специалист
Проводить ли обслуживание своего Renault Logan самостоятельно или доверить процедуру профессионалу, автолюбитель вправе решать самостоятельно. Но нужно помнить: вовремя выявленная мастером неисправность тормозов – это не только сэкономленные деньги, но и «страховка» от внезапной поломки, потери управления и дорожной аварии, в которой вы окажетесь виновником.
