Меняем маслосъёмные колпачки на ВАЗ-2110 с двигателем 8 клапанов

Сальники клапанов — как и когда их нужно менять?

Сальники клапанов или, как их ещё называют — маслосъемные колпачки, относятся к такой категории деталей, которые имеют очень маленькие габариты, но эксплуатация машины при выходе их из строя представляется невозможной.

Для чего предназначены сальники?

Как заменить маслосъемные колпачки самостоятельно? Какие приспособления обязательны для выполнения этой работы? В любом из автомобилей достаточно большое количество очень мелких деталей, которые могут показаться незначительными, но при этом играют важную роль в обеспечении работоспособности узлов и агрегатов.

Эти мелкие детали предотвращают подтекание смазки из одного отсека, где она нужна, в другой, где смазывать нечего. В случае с клапанами, которые в верхней части в совокупности со всеми иными деталями должны обильно смазываться, маслосъемные колпачки не позволяют моторному маслу просачиваться в камеру сгорания двигателя. О том, что их следует заменить, можно узнать по сизому дыму из выхлопной трубы и повышенному расходованию моторного масла. Сальники выходят из строя из-за естественного износа или по причине перегрева двигателя.

В среднем ресурс их использования составляет 18-25 тыс. км. Замена сальников —мероприятие хотя и не очень сложное, но достаточно ответственное, к которому следует заранее подготовиться.

Замена сальников клапанов — особенности подготовки

Самое первое, что следует сделать, прежде чем приступать к ремонту — посетить автомагазин и обзавестись комплектом сальников. Их количество точно соответствует числу клапанов в моторе. Гораздо проще менять их на снятой головке цилиндра. В таком случае не придётся заботиться о том, чтобы клапан не проваливался в цилиндр. Хотя в большинстве случаев приходится менять сальники непосредственно на моторе, находящемся в моторном отсеке авто. Подготовка к замене заключается в обеспечении для себя полного доступа к головке блока. Для этого следует снять защитные кожухи, воздушные фильтры и все надстройки, которые преграждают путь к распределительному валу.

Замена маслосъемных колпачков требует следующих инструментов и устройств:

  • Комплект гаечных ключей;
  • пассатижи;
  • накидной ключ для храповика;
  • приспособление для рассухаривания клапанов (рассухариватель);
  • оправка для установки сальников.

Как только клапаны с тарелками будут обнажены, можно поменять сальники.

Технология замены маслосъемных колпачков и последовательность действий

Для того чтобы добраться до сальника, необходимо снять тарелку и пружины клапана. Это делается с помощью «рассухарки». Любители применять для рассухаривания свечной ключ и молоток будут огорчены, ведь спустя 5 минут необходимо будет установить всё обратно, а сделать это можно только с помощью приспособления.

Как только колпачок будет снят, клапан имеет все шансы провалиться в цилиндр. Именно поэтому следует позаботиться о том, чтобы в цилиндре, где меняются сальники, поршень находился в верхней мёртвой точке (ВМТ).

Новые забиваются в посадочное гнездо с помощью молотка и специальной оправки. Удары не должны быть сильными, так как корпус маслосъемного колпачка можно легко деформировать. Лёгкими ударами деталь усаживается на место до появления глухого звука. После установки необходимо осмотреть работу. Если всё прошло хорошо, то можно собрать возвратный механизм обратно и «засухарить» его. Специалисты рекомендуют для облегчения установки, клапан и эластичную внутреннюю поверхность сальника смазывать тонким слоем моторного масла. В качестве оправки для установки можно использовать металлическую трубку с наружным диаметром 18 мм, а внутренним — 13, но это только для ВАЗовских автомашин.

Необходимый инструмент

Для того чтобы поменять сальники, нужно подготовить следующий комплект инструментов:

  1. Набор ключей или головок. Среди них обязательно должны быть ключи на 10, 13 и 19.
  2. Несколько отвёрток.
  3. Плоскогубцы.
  4. Подготовить специальную ёмкость для слива масла. Её можно сделать из пластиковой канистры, которая разрезается на две части. Подойдут и разрезанные пятилитровые бутылки от воды.
  5. Новые сальники.

Сальник коленвала передний.

Сальник коленвала задний.

Артикулы

Что касается новых сальников, то лучше менять сразу передний и задний. Они ещё называются большой и малый.

  • Наиболее популярны детали от АвтоВАЗ, с артикулами 21080100516000 и 21081005034.
  • Более качественным является комплект сальников от фирмы ESPRA, имеющий каталожный номер E07418. Зарубежный производитель стоит в два раза быстрее.

Комплект фирменных сальников ESPRA.

Алгоритм замены

Для того чтобы заменить деталь, нужно выполнить следующую последовательность действий:

  1. В первую очередь нужно слить масло с двигателя. Для этого понадобится пустая ёмкость не менее четырёх литров.
  2. Далее снимается передняя крышка ремня ГРМ.

    Отворачивает два болта по бокам крышки.

    Выкручиваем один болт по центру крышки.

    Снимаем крышку ГРМ.

  3. Нужно поднять правую переднюю часть автомобиля с помощью домкрата и снять переднее колесо.

    Поддомкрачиваем передок и снимаем колесо.

  4. Распредвал нужно провернуть по часовой стрелке за болт. Нужно совместить метки на шкивах.

    Совмещаем метку на шкиве с установочным усиком на крышке.

  5. Коленчатый вал нужно обязательно зафиксировать.

    Можно зафиксировать коленвал отверткой…

    …или застопорить шкив распредвала.

  6. Снимается приводной шкив генератора.

    Сначала под капотом ослабляем натяжение ремня генератора, затем через арку колеса накидным ключом на 17 откручиваем болт и снимаем шкив.

  7. Далее нужно снять ремень ГРМ. Для этого натяжной ролик нужно повернуть, чтобы ремень был в самом ослабленном положении.

    Ослабляем ролик и скидываем ремень ГРМ.

  8. Снимается зубчатый шкив. Для этого используются две отвёртки.

    Обычно шкив легко снимается.

    Но может понадобится съемник.

Только после этого можно извлечь старый сальник. Для этого тоже нужно использовать отвёртку.

Под шкивом видим масло и старый сальник.

Вытаскиваем изношенный сальник и очищаем поверхности.

Перед тем, как установить новый сальник, нужно смазать его кромку машинным маслом. Только после этого он запрессовывается.

Если зубчатый шкив приржавел «наглухо» и съемника под рукой нет, смотрим видео о том, как снять шестерню третьим способом:

Задний сальник

Кроме того, для его замены понадобится снимать дополнительные узлы и детали. Если автовладельцу ВАЗ-2110 уже приходилось менять различные сальники, то он точно справится с этой задачей. Неопытный автолюбитель может попросить помочь знакомого, которому приходилось выполнять подобные работы.

Процедура происходит следующим образом:

  1. Нужно слить масло с коробки передач.

    Ключом на 17 отворачиваем пробку и сливаем масло в емкость, по окончании пробку ставим на место.

  2. Снимается колесо. Именно по этой причине и рекомендуется менять сразу два сальника, чтобы избежать лишних манипуляций по разборке.
  3. Выводится наружу ШРУС.

    Чтобы отвести привод, нужно открутить болты крепления шаровой опоры.

  4. Достаётся приводной вал вместе со ШРУСом.

    Выталкиваем шарнир с помощью монтажной лопатки.

  5. Снимается коробка передач. Перед этим нужно отсоединить тягу привода.

    Откручиваем реактивную тягу.

    Снимаем крышку картера сцепления.

    Выворачиваем болты крепления коробки.

    Вдвоем отводим в сторону коробку передач.

  6. Теперь нужно снять маховик.

    Перед снятием маховика ставим метки.

  7. Сняв маховик, видим сальник.

    Вид на сальник.

  8. Вынимается старый сальник с помощью отвёртки.

    Очищаем посадочное место от грязи и устанавливаем новый сальник.

Далее нужно смазать маслом и установить новый сальник коленвала. Происходит сборка в обратной последовательности.

Бывает, что старый сальник не получается вытащить отверткой, тогда на помощь придут саморезы. Более подробнее показано на видео:

Как заменить маслосъемные колпачки без снятия головки блока цилиндров

Если проблема с износом маслосъемных колпачков была своевременно обнаружена водителем, он может заменить их, не снимая головку блока цилиндра. В ситуации, когда решение проблемы было затянуто, потребуется демонтировать детали, чтобы убрать нагар с поршней и клапанов.

В зависимости от модели автомобиля и двигателя, процесс замены маслосъемных колпачков будет различаться. Но можно выделить несколько основных этапов, общих для всех машин:

  1. Перед тем как приступать к замене маслосъемных колпачков, нужно дать двигателю автомобиля полностью остыть;
  2. Далее снимается крышка газораспределительного механизма;
  3. Делаются метки на коленчатом и распределительном валах, после чего ослабляется привод и снимается распределительный вал;
  4. Демонтируются толкающие пружины клапана – «рассухариваются»;
  5. Используя пассатижи или цангу, необходимо снять изношенный маслосъемный колпачок со штока клапана;
  6. Маслом смазать шток клапана и внутреннюю поверхность новых колпачков, предварительно сняв с них пружину;
  7. Установить в оправу сальник и насадить на шток, а далее запрессовать до упора слабыми ударами;
  8. Пружины надеть на колпачки и засухарить клапана в обратном порядке.

Если имеется вероятность, что неисправны маслосъемные колпачки были продолжительное время, потребуется снять головку блока цилиндров и провести полноценную замену, с очисткой элементов мотора от нагара.

Признаки износа

Поясним, зачем нужны колпачки. Их предназначение – не пропускать излишек моторного масла. Они должны плотно прилегать к клапану и пропускать только малую часть масла, необходимую для смазки. Изготавливают из специальной резины, которая не боится высоких температур.

Со временем, маслосъемный колпачок начинает разрушаться, резина стареет, теряет эластичность и отслаивается от основания. Он начинает пропускать масло. Следовательно, растет потребление масла двигателя. Как правило, на отечественных автомобилях интервал замены составляет 80 000 километров пробега. Для современных моторов этот период может быть увеличен в 2-3 раза из-за применения современных материалов и хорошего моторного масла. Эти условия актуальны, если только не будет перегрева двигателя или масляного голодания.

У двигателя машины повышенный масляный аппетит? Мотор расходует больше 1 литра на 1000 километров? Появился синий дым из выхлопной трубы? Это первые признаки износа маслосъемных колпачков. Конечно, о капитальном ремонте можно не думать, если не снизились динамические характеристики и не вырос расход топлива.

Видео инструкция

Вдаваться в порядок замены колпачков двигателя не будем. Подробную операцию можете найти в техническом руководстве по ремонту. К тому же, там всё объясняется доступно, тщательно и с картинками. Для примера видео, где показан процесс замены – самый легкий способ.

Советы и нюансы

Для выполнения работ потребуется специальный инструмент – приспособление «рассухаривания» клапанов. Без него выполнить данную работу не получиться. В интернете можно найти чертежи и изготовить самостоятельно. Проще – купить готовый инструмент в авто магазине.

Большая опасность замены колпачков подстерегает при попытке «рассухаривания» клапанов. Для этой цели имеется специальное приспособление, один конец которого крепиться неподвижно, а другой – давит на тарелку, при этом сжимая пружину возврата клапана. После следует снять «сухари» с клапана. Лучше это сделать магнитной отверткой или длинными щипцами. Будьте осторожны, если потеряете «сухарь», то процесс обратной сборки будет невозможным. На практике эти маленькие «сухари» могут вылететь в неизвестном направлении, и потом найти их трудно.

Также, нужно закрыть все отверстия на двигателе поролоном, чтобы туда не попал «сухарь» или грязь. При установке нового колпачка, не забудьте его предварительно смазать маслом двигателя.

Общие сведения о маслосъемных колпачках

Маслосъемные колпачки (сальники) являются частью механизма маслораспределения в двигателе. Наличие масла – главнейшее условие работы ДВС. Только не везде оно должно быть. Например, распределительный вал во время своего вращения всегда находится в масляном тумане. А вот в камерах сгорания смазки быть не должно. Там только топливно-воздушная смесь, которая и сгорает. Если же в нее добавить масло, то сгорание ухудшится, что скажется на увеличении потребления бензина.

Кроме того, на нижней части клапанов будет образовываться нагар. В результате этого клапан начинает закрываться неплотно. Такой же нагар скапливается на стенках цилиндра и на поршневых кольцах. Это явление называется закоксованностью двигателя. Разумеется, все это отнюдь не улучшает его работу, а наоборот, сокращает моторесурс. И увеличивает затраты на масло и горючее. Располагаясь на штоке, колпачок (он же сальник штока клапана) снимает масло с клапана во время движения последнего вниз и препятствует его попаданию внутрь камеры сгорания.

Любопытно то, что этот показатель практически не зависит от производителя самой детали: что на дорогих, что на бюджетных авто они служат примерно одинаково. Это пригодится тем, кто задумывается над вопросом: какие маслосъемные колпачки лучше? В данном случае куда важнее покупать только те, которые соответствуют двигателю и марке авто.

Замена переднего сальника коленвала калина

Lada Kalina wagon 11176 Совиньон +20мм › Logbook › Замена переднего сальника коленвала

Сегодня с утра ездил менять сальник. Опять пришлось машину оставить у сервиса с вечера, что бы с утра посмотрели на капли масла, которые как оказалось в дальнейшем, капали на холодную точно из-под переднего сальника мотора. С заменой проблем не было, всё заняло около 1,5 часов. Сальник на замену купил, как оказалось, такой же, как и стоял- Elring, Germany. Буду завтра с утра смотреть-капает или нет. Надеюсь, что нет-устал каждый уик-энд ездить в сервис…

PS: Осмотр с утра показал что не капает, по крайней мере при морозе -3 град

Лада Калина Универсал 1,6 8v › Бортжурнал › Сальник коленвала. Калина.

Такая вот штука: под машиной лужа.

Снял кожух ГРМ. А там масла! Как с гуся течет! Вытер. Завёл. Масло гонит через сальник коленвала. Купил новый сальник:

Слил масло. Ослабил ролик — снял генераторный ремень. Ремень -потресканный. Купил новый.

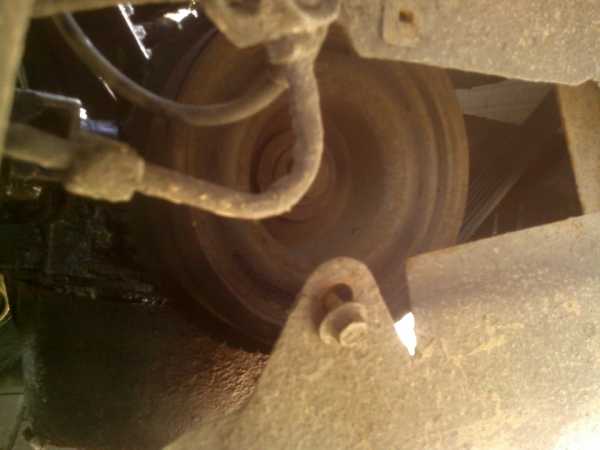

Снял колесо и защиту шкива ремня генератора и сам шкив:

Снял бачок омывайки:

Ослабил ролик и снял ремень ГРМ. Подрыгал отвёрткой за шестернёй — она вышла:

С коленвалом её связывает шпонка:

Выковыривал сальник — тот не поддавался ни в какую. Пришлось изготовить съемник:

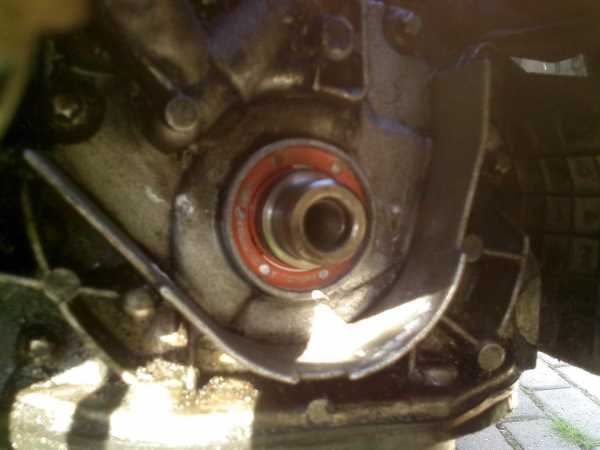

Намазав герметиком снаружи и маслом внутри, запрессовал новый сальник:

Перед тем, как натягивать шестерню на коленвал важно аккуратно (очень аккуратно!) уложить шпонку. Я со шпонкой поспешил, и когда всё собрал и завёл — её слизало

Машина перестала заводиться. Пришлось всё заново разбирать и менять шпонку.

Замена сальника распредвала ВАЗ 2109

То, что течёт сальник распредвала я заметил уже давно — вся левая часть двигателя закидана маслом. Но тек он не так, что б и сильно, поэтому с заменой я не спешил. Об этом начал задумываться только с приближением холодов — нужно было подготавливать машину к зиме, что бы потом не пришлось лишний раз морозить руки и пятую точку.

На рынке купил новый сальник — его размеры 28х42х7, каталожный номер 2108-1005034. Как видно из номера он подойдет и на ВАЗ 2108, а так же на 2110, 2114, 2115, Калину. В общем, на все автомобили с 8-ми клапанными моторами, аналогами 9-точного.

Замену сальника распредвала я буду рассказывать на примере автомобиля Калина. Суть работы абсолютно ни чем не отличается.

Замена сальника распредвала Калина 8 клапанов

Первое, что делаем — снимаем защитный кожух. Он крепится 3-мя болтами.

Получили доступ к ремню ГРМ и шкиву. Прежде, чем снимать ремень нужно установить 1-й цилиндр в верхнюю мертвую точку (ВМТ). Вращаем шестерню распредвала по часовой стрелке и устанавливаем ее по метке. Так же смотрим метку на маховике коленвала (через смотровое окошко со стороны коробки).

Только после этого ремень вместе с шестеренкой можно снимать. Как застопорить шестерню? Слева от распредвала есть шпилька с гайкой «на 10». Накидываем на нее головку с ключем и стопор готов.

Ослабляем натяжной ролик, что бы ослабить и снять ремень.

Снимая шестерню распредвала следите за шпонкой, она должна оказаться снизу. Постарайтесь не уронить ее.

Как видно на картинке, сам сальник и все вокруг забрызгано маслом. Верный признак, что бы заменить его.

Как снять сальник распредвала? Здесь есть несколько путей решения данной задачи.

  1. Пробить сальник отвёрткой и вытащить наружу на излом. Чем тоньше острие отвёртки, тем лучше.
  2. Подсунуть под сальник загнутую спицу (Г — образную), зацепиться за него и тащить.
  3. Пытаться выковырять его тонким ножем или отвёрткой, стараясь зацепиться за внешний ободок (больший радиус).

Вначале я хотел использовать первый способ, но мне помешал бачек омывателя — не давал размахнуться молотком. В итоге сальник получилось достать 3-м методом. Выходит он довольно легко, главное хорошо зацепиться.

Протираем посадочное место от грязи и масла. Новый сальник распредвала нужно обмазать герметиком (только наружную часть), а внутреннюю часть — моторным маслом.

Как установить новый сальник распредвала? Что бы он равномерно сел на своё место лучше всего использовать наставку такого же диаметра. Я нашел старый кусок трубы, который идеально подошёл. Аккуратно натягиваем сальник на вал, берем наставку и равномерно вдавливание его на посадочное место. Лишний герметик вытираем тряпкой.

Вот и все, замена сальника распредвала успешно произведена собственными силами. Для меня самым сложным было достать старый, а все остальные этапы работы особых затруднений не вызвали. И еще одно, натягивайте ремень ГРМ таким образом, что бы он изгибался не больше чем на 90 градусов.

Думаю, говорить о том, что собирать все назад нужно в обратной последовательности не нужно;)

oneplus-russia.ru

Какие маслосъемные колпачки покупать

Что точно стоит взять на себя, так это вопрос подбора МСК. Почему? Много подделок и проблемы с качеством у многих официальных изделий.

В последнее время с хорошей стороны показывает себя продукция Corteco. Многие отмечают, что это единственная альтернатива оригиналу. К слову, ни один производитель автомобилей не делает сальники клапанов на своем производстве – все закупают. Например, у Toyota договор c NOK, а у Mercedes-Benz – с Viktor Reinz.

Что точно не стоит брать, так это продукцию:

  • Известного в народе Вити Рейнза.
  • FEBI.
  • SWAG.

Viktor Reinz не советуют покупать из-за большого количества подделок и неоправданно высокой цены, остальных – просто из-за посредственного качества. Колпачки Erling похожи на Corteco, но на ощупь дубовее. По отзывам Эрлинг держат немного хуже кортековской продукции, но пользуются высокой популярностью из-за их обилия в региональных торговых сетях.

Какие маслосъемные колпачки покупать

Что точно стоит взять на себя, так это вопрос подбора МСК. Почему? Много подделок и проблемы с качеством у многих официальных изделий.

В последнее время с хорошей стороны показывает себя продукция Corteco. Многие отмечают, что это единственная альтернатива оригиналу. К слову, ни один производитель автомобилей не делает сальники клапанов на своем производстве – все закупают. Например, у Toyota договор c NOK, а у Mercedes-Benz – с Viktor Reinz.

Что точно не стоит брать, так это продукцию:

  • Известного в народе Вити Рейнза.
  • FEBI.
  • SWAG.

Viktor Reinz не советуют покупать из-за большого количества подделок и неоправданно высокой цены, остальных – просто из-за посредственного качества. Колпачки Erling похожи на Corteco, но на ощупь дубовее. По отзывам Эрлинг держат немного хуже кортековской продукции, но пользуются высокой популярностью из-за их обилия в региональных торговых сетях.

Процесс замены на 16-клапанном двигателе

Тут процесс немного отличается. Использовать прут здесь нет возможности. Следует снять головку с двигателя, чтобы иметь возможность поджимать клапан к седлу во время замены. Во всем остальном по большому счету работа осуществляется аналогично.

Отличия в замене между карбюраторным и инжекторным двигателями заключаются в особенностях разборки, производимой для того, чтобы подобраться к сальнику. Но сама последовательность замены идентичная.

По части инструментов – можно исключить цангу, но обязательно иметь при себе устройство для рассухаривания клапанов. Чтобы спрессовать сальники, иногда используют пассатижи. Но в таком случае нужно во время снятия тянуть колпачок исключительно вертикально и следить за тем, чтобы сальник не прокручивался, иначе высока вероятность возникновения царапин на поверхность направляющей.

В заключение отметим, что процесс довольно трудоемкий, однако самостоятельно справиться с этой задачей при желании можно.

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

  1. Для работы только на демонтированной головке.
  2. Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан.

Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда.

Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке.

Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой.

Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

  • Ножовка по металлу.
  • Дрель со сверлами.
  • Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

  • Отрезок стальной трубы диаметром около 1,5 см – 40 см.
  • Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
  • Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
  • Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
  • 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их.

Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Как пользоваться приспособлением

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке.

Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда.

Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Как организовать замену маслосъемных колпачков автомобиля ВАЗ 2110 8 клапанов в гаражных условиях?

Установить новые уплотнители клапанов вполне по силам даже рядовому автомобилисту. Если учесть, что демонтаж головки блока цилиндров не входит в технологический список, то ремонт и вовсе не представляет никаких сложностей.

При покупке запчастей важно обратить внимание на внутренний профиль уплотнителей. Довольно часто детали, не оснащенные армирующей втулкой, имеют в своей конструкции кольцевой выступ на посадочной плоскости. При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке».

Подготовительный этап

Прежде всего стоит отметить, что замена маслосъемных колпачков на ВАЗ 2110 с двигателем 8 клапанов по технологии одинакова как для карбюраторного ДВС, так и для инжекторного. Поэтому набор инструмента аналогичен в обоих случаях:

  • Набор гаечных и торцевых ключей.
  • Приспособление для отжима пружин клапана.
  • Оправка и съемник для сальников клапанов.
  • Оловянный пруток сечением 7-9 мм.
  • Пинцет, молоток, отвертки и плоскогубцы.

Перед началом работ желательно очистить керосином ГБЦ, после чего следует демонтировать воздушный фильтр, топливный насос и распределительное устройство зажигания. Далее шестигранником №5 отвернуть винт фиксации корпуса привода вспомогательных устройств. Обязательно нужно снять минусовую клемму с АКБ, а также зубчатый шкив с распредвала.

Этап подготовительного демонтажа

  • Отвернуть гайки крепления крышки ГБЦ и снять ее.
  • Открутить две гайки, крепящих провода «массы» и снять их со шпилек.
  • Отвернуть две гайки и болт задней крышки ГБЦ и снять ее с головки.
  • Поочередно отпустить четыре гайки крепления переднего корпуса подшипников распредвала и шесть заднего. Демонтировать оба корпуса.
  • Шпонку из паза распредвала следует сразу извлечь, чтобы не потерять.
  • Демонтировать распредвал и снять с него сальники.

Демонтаж старого уплотнителя

Данный этап замены деформированных маслосъемных колпачков ВАЗ 2110 8 клапанов включает установку поршня, где производится работа, в положение ВМТ. Дальнейшие действия выполняются по следующей схеме:

  • Вывернуть соответствующую свечу зажигания, а в отверстие вставить оловянный пруток, чтобы предотвратить проваливание клапана.
  • Применяя специальное приспособление, сжать пружину клапана.
  • Вынуть пинцетом два сухаря и удалить приспособление.
  • Установить цангу для демонтажа колпачков и ударить молотком по втулке приспособления. Это позволит спрессовать уплотнитель с втулки.
  • Вынуть сальник из цанги. При отсутствии цанги можно воспользоваться пассатижами. Проворачивать уплотнитель нельзя, это приведет к повреждению направляющей втулки клапана.

Монтаж нового уплотнителя

По мнению опытных мастеров, автомобилисты, знающие, как отрегулировать сцепление на ВАЗ 2110, могут смело браться за установку новых клапанных сальников. Предварительно следует снять пружины, иначе есть вероятность повреждения уплотнителей. Дальнейшие действия:

  • Опустить колпачок в масло и установить его в оправку.
  • Аккуратно запрессовать сальник в нижнюю тарелку до упора.
  • Установить пружину на уплотнитель. Аналогичные действия провести с остальными деталями.
  • Установить сухари и ударить по торцам клапана молотком через стержень из металла. Так сухари станут на штатное место.
  • Смазать маслом кулачки и шейки распредвала, таким же образом обработать опорные плоскости под шейки.
  • Установить вал в опоры так, чтобы кулачки I-го цилиндра были направлены в сторону от толкателей.
  • Зону крайних опор вала обработать герметиком.
  • Установить корпуса подшипников распредвала, после чего надеть на шпильки шайбы и навернуть гайки. Закручивать их нужно в два этапа – сперва до касания корпусов подшипников. Затем проконтролировать, зашли ли направляющие втулки в соответствующие отверстия корпусов подшипников. Только после этого окончательно затянуть гайки по очередности.

Завершающий этап

Завершается замена маслосъемных колпачков на автомобиле ВАЗ 2110 8 клапанов установкой сальников распредвала. Обязательно следует проверить зазоры в приводном узле клапанов. В финале процесса все шланги и провода устанавливаются в обратном порядке.

Если есть подозрение, что машина проездила на неисправных уплотнителях довольно продолжительное время, то мастера рекомендуют сделать ремонт с демонтажем головки цилиндров. Это позволит выполнить полноценный ремонт с тщательной очисткой от нагара компонентов двигателя.

Неисправности маслосъёмных колпачков

Высокое качество материалов не гарантирует вечную работу сальников клапанов, рано или поздно под действием негативных факторов (высокие температуры, агрессивный химический состав масла и т. д.) происходит незначительный износ регулярного характера, который, в конце концов, приводит к тому, что эти детали больше не могут выполнять свои функции в полной мере. Рабочая поверхность резиновая и со временем структура уплотняется, от чего эластичность теряется, начинают появляться трещины. Длительная эксплуатация и воздействие агрессивной среды с высокими температурами не лучшим образом отражается и на демпферной пружине. В конечном итоге все это приводит к тому, что маслосъёмные колпачки перестают эффективно снимать масло со штоков клапанов, и оно попадает в камеры сгорания.

Когда рекомендуется поменять клапанные сальники

Причины

Тонкости

В зависимости от пробега.На практике ресурс маслосъёмных колпачков ВАЗ 2109 с двигателем 8 клапанов редко превышает 100 000 км пробега. После этого эти детали должны меняться, даже если не наблюдается чрезмерного расхода масла.
Если автомобиль длительное время не эксплуатировался.Отсутствие функционирования тоже не лучшим образом скажется на состоянии устройств.
Бывают случаи, когда замена необходима и при преждевременном уменьшении размеров маслосъёмных колпачков.Это не редкость для комплектующих отечественного производства.

На то, что необходимо менять сальники, указывают некоторые характерные особенности.

Признаки неисправностей

О том, что эти расходные материалы сильно изношены, свидетельствуют следующие факторы:

  • расход масла увеличился;
  • темный нагар на свечах зажигания;
  • появление сизого дыма выхлопных газов (особенно во время холодного пуска и прогрева).

Появление масложора из-за изношенных маслосъёмных колпачков вполне объяснимо. Ведь моторное масло попадает в камеры сгорания, а не используется по прямому назначению для смазки. В результате сгорания масла с топливом уровень смазки в картере постепенно падает, и автовладельцу приходится постоянно подливать свежее масло.

При сгорании масла выделяются продукты, имеющие синий цвет. Соответственно, в этот же цвет окрашиваются и выхлопные газы. По мере прогрева двигателя масло полностью выгорает, поэтому на горячем двигателе не бывает синего дыма из выхлопной трубы.

Масло, попадающее в камеры цилиндров при сгорании, оседает не только на стенках, поршнях и кольцах, но и на электродах свечей зажигания. Отсюда и чёрный налёт на них.

Причины износа

На холостых оборотах коленвал ВАЗ 2109 вращается со скоростью 800 об/мин, максимальная скорость составляет 4 500–5 000 об/мин. Каждый клапан за отрезок времени одна минуту может совершить от 120 до 1 200 рабочих тактов, т. е. опуститься и подняться. Соответственно, на каждый маслосъёмный колпачок приходится серьезная нагрузка. При этом следует учитывать агрессивную среду, в которой они находятся (высокие температуры, химически агрессивный состав масел, отработанные газы).

По мере эксплуатации каучуковая мягкая часть маслосъёмных колпачков теряет свою первоначальную эластичность. А диаметр рабочих кромок, на которые приходится прижатие, со временем уменьшается. Качество сальников не имеет значения, замена потребуется даже самым хорошим деталям.

Результат работы изношенных маслосъёмных колпачков

При появлении первых признаков износа деталей необходимо незамедлительно диагностировать причины нарушения работы газораспределительного механизма. В том числе проверить состояние клапанных сальников. Опытные автолюбители, знающие устройство двигателя, в курсе способов проверки своими руками. Новичкам же рекомендуется обратиться с этим вопросом к квалифицированным специалистам сервисов по ремонту автомобилей. Эксплуатация силовой установки, где налицо все признаки износа маслосъёмных колпачков, крайне не рекомендуется длительное время.

Последствия эксплуатации двигателя с такими неисправностями бывают не самые приятные:

  • мощность двигателя значительно снижена;
  • нестабильная работа на холостом ходу (глохнет);
  • «плавающие» обороты мотора;
  • снижение компрессии в цилиндрах;
  • закоксованность (нагар на поршнях, свечах зажигания и стенках цилиндров).

Появление характерного нагара – серьезный симптом. Дальнейшая эксплуатация без выявления и устранения причин его появления чревата выходом из строя двигателя и его капитальным (соответственно, дорогостоящим) ремонтом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
