Меняем противотуманную лампу на Шевроле Лачетти своими руками

Устанавливаем противотуманки на Шевролет Лачетти. (Фотоинструкция) | Пособие автомобилиста

Индикатор загорается — всё сделали хорошо: Задача 3: Сделать переходники на фары и проводка птф chevrolet lacetti разъёмы. Были найдены и куплены отлично подходящие для ламп разъёмы с кусками провода герметичные, с уплотнением: Зачищаем, обжимаем концы проводов на контакты я всё-таки концы заизолировал термоусадкой: Надеваем гофру, втыкаем контакты в разъём, повторяем всё второй раз, получаем два переходника: Всё, можно идти прокладывать.

Если кому-то интересно, как выглядят лампы Narva Задача 4: Откручиваем проводка птф chevrolet lacetti — 3 самореза.

Для этого нужна короткая отвёртка я открутил всё, лёжа под машиной.

Берём противотуманку и обнаруживаем, что снизу её никак не запихать — мешает защита картера. Откручиваем фару 2 болта и гайка, 3 минуты времени.

Схема передних и задних противотуманных фар Лачетти

Вставляем противотуманку, прикручиваем теми же саморезами

Именно в эти места вставляются предохранитель и реле Важно!

После этого стоит проверить работу установленных элементов и переключателя, для этого вначале проверяются все другие режимы — повороты, свет, габариты, а после включаются противотуманные фары — на панели должен загореться специальный индикатор, который присутствует там по умолчанию. Далее необходимо изготовить проводка птф chevrolet lacetti переходника, для этого концы проводов зачищаются, и на них устанавливаются и обжимаются разъемы, места соединений лучше всего изолировать с помощью термоусадочной трубки.

После этого на переходник надевается кусок гофры, и контакты вставляются в разъемы, такой же проводка птф chevrolet lacetti изготавливается и на вторую фару. Так выглядят разъемы на ПТФ Далее берется два куска провода длиной около 30 см, на один конец крепится стандартный разъем, а на другой — элемент с креплением под болт, это будут провода заземления, которые будут располагаться на ближайших крепежных элементах.

Установка фар Противотуманные фары Шевроле Лачетти устанавливаются следующим образом: Вначале следует снять заглушки, которые крепятся тремя саморезами, открутить их можно, располагаясь снизу. Для удобства лучше всего использовать короткую отвертку, так как стандартная не вмещается в свободное проводка птф chevrolet lacetti, работы просты и не занимают много времени.

Далее следует снять фару, так как разместить противотуманки не получится из-за мешающей защиты картера. Снятие фары занимает минут, поэтому не стоит страшиться этого процесса. С левой противотуманной фарой выполняем аналогичную процедуру: В результате получается, что от каждой противотуманной фары к месту соединения подходит по одному проводу, идущему проводка птф chevrolet lacetti блока предохранителей.

Здесь важно проверить работоспособность противотуманок. Если они после нажатия кнопки не загорелись, то имеет смысл убедиться о наличии контакта на местах соединения или же проверить целостность лампочек

Почему новые лампочки могут не гореть? Низкокачественная оптика выходит из строя во проводка птф chevrolet lacetti первого пуска, даже не успевая загореться, так что удивляться этому не стоит, тем более, если противотуманки достались вам за весьма скромную сумму.

При желании, противотуманные фары можно собрать самому, покупая его элементы по-отдельности. Естественно совершенству нет предела и было решено усилить положительный эффект ксеноном.

Птф на chevrolet lacetti

О важности противотуманок известно всем автомобилистам. Аналогов этому оборудованию не существует

Ни ксеноновое, ни биксеноновое освещение не может нормально осветить дорожное покрытие в туман, снегопад, дождливую погоду.

Обусловлено это высоким расположением ксеноновых/биксеноновых фар и большой толщиной пучка света, который они создают.

В настоящее время для Шевроле Лачетти можно приобрести один из следующих типов противотуманок (ПТФ):

ТипПредназначениеСтоимость (руб.)

CVLAT04-072предназначаются для седана2012 (за правую и левую)
CVLAT04-070фары используются в хэтчбэках1658
CVLAT04-073применяются в хэтчбэках1358
AK-CH50-0200противотуманные фары1474
AK-CH45-0200ПТФ1404
CVLAT04-071предназначаются для Chevrolet Lacetti класса «седан»1026
CVLAT04-074используются в седанах1240

Замена лампочек подсветки панели приборов Шевроле Лачетти

Панель приборов Chevrolet Lacetti со временем теряет яркость подсветки. Это связано с перегоревшими лампочками.

Как показывает практика, буквально на 100000 (км) пробега перестает работать почти половина лампочек в комбинации приборов. По этой причине с наступлением темноты водителю приходится подглядывать за показаниями счетчика, что не всегда удобно, а может быть, даже опасно (отвлекает от дороги).

Стоит отметить, что освещение в комбинации приборов на автомобилях Шевроле Лачетти до и после 2006 года различается. В приборных панелях до 2006 года в качестве освещения использовались лампы накаливания. В приборных панелях после 2006 года добавили светодиоды к лампам накаливания (общее количество осветителей уменьшилось более чем вдвое).

Приборные панели до 2006 года комплектуются следующими лампочками:

T10 3W (W2,1 × 9,5d) (4 лампы, черный колпачок, зеленый фильтр)

T7 3W (W2x4.6d) (1 лампа, серая цоколь)

T5 1.2W (W2X4,6d) (23 лампочки, черная розетка)

В приборных панелях после 2006 года некоторые лампы были заменены на B8.5d (BAX10d), а светофильтры были изменены с зеленого на синий (или голубой).

Стоит отметить, что мастер должен быть хорошим другом электрика. Замену ламп комбинации приборов должен выполнять автомеханик с допуском по электрооборудованию не менее 3-х групп. В принципе, в замене лампочек нет ничего сложного, но иногда лучше быть очень осторожными.

Меняем лампочку противотуманной фары

  1. После снятия блок фары у вас будет доступ к противотуманке.
  2. Поворачиваем лампу против часовой стрелки и вынимаем ее.
  3. Устанавливаем новую лампочку.

Если вы меняете лампочку в противотуманке через низ, то:

  1. Снизу машины вынимаем пистон и откручиваем 2 самореза крепления подкрылка к переднему бамперу.
  2. После этого откручиваем два самореза крепления подкрылка к бамперу в нише колеса
  3. Затем откручиваем винт пистона крепления подкрылка к грязезащитному щитку и, вынув пис­тон, отгибаем переднюю часть подкрылка
  4. Вынимаем лампочку из противотуманки
  5. Отсоединяем провода от лампы
  6. Устанавливаем новую лампочку Н27W/1 взамен сгоревшей и собираем все в обратном порядке.

Chevrolet Lacetti лампы применяемые в фарах основного света и противотуманных.

Освещение автомобиля Chevrolet Lacetti позволяет безопасно передвигаться на автомобиле, как водителю и пассажирам, так и остальным участникам дорожного движения.

Головное освещение — позволяет вовремя разглядеть препятствие возникшее на дороге, но слишком сильно светящие лампы могут осветить встречные автомобили или пешеходов.

Исправные стоп-сигналы позволяют соблюдать дистанцию автомобилю двигающемуся за вами, что избавит вас от возможной аварийной ситуации.

В правилах технического регламента, есть четко прописанные требования к лампам освещения. Использование ламп не соответствующих данному регламенту — строго запрещено.

Важно знать какие лампы используются в вашем Chevrolet Lacetti и как их поменять в «полевых» условиях

Список ламп в Chevrolet Lacetti

Лампы Блок-фары Chevrolet Lacetti:

Ближний свет Chevrolet Lacetti (седан) : галогеновая лампа Н7 ; мощность 55 ватт. Цилиндрической формы, с двумя контактами.

Ближний и дальний свет Chevrolet Lacetti (хэтчбек) : галогенавая лампа Н4; мощность 60/55 ватт. Цилиндрической формы, с тремя контактами. Визуально похоже на лапы Н4, но имеет две нити накаливания и больший размер.

Дальний свет Chevrolet Lacetti (седан) : галогеновая лампа Н1 ; мощность 55 ватт. Лампа Н1 меньшего размера. Небольшого размера с небольшим стеклянным цилиндром на конце, где находится нить накаливания.

Указателя поворота лампа Chevrolet Lacetti (седан/хэтчбек): лампа накаливания PY21W; мощность 21 ватт. Напоминает обычную лампу накаливания, но благодаря интерференционному покрытию светит в краном, оранжевом свете. Вместо резьбы, фиксируется в фишке при помощи двух фиксаторов находящихся на корпусе цоколя.

Лампочки в габаритного света Chevrolet Lacetti (седан/хетчбек): безцокольные лампы накаливания, небольшого размера W5W, мощность: 5 ватт.

Сhevrolet lacetti лампы в противотуманные фары

Лампы в противотуманные фары Chevrolet Lacetti: Лампа накаливания с цоколем H27W/1; мощность 27 ватт; лампы с пластиковым цоколем.

Лампа бокового указателя поворота Chevrolet Lacetti: лампа накаливания с цоколем WY5W ; мощность 5 ватт; безцокольная лампа, небольшого размера.

Задний фонарь Chevrolet Lacetti

Chevrolet Lacetti лампы указателя поворота (седан/хэтчбек) : аналогично как и в передних блок фарах, в задних установлены PY21W.

Лампа противотуманного света (седан/хэтчбек); Лампа света заднего хода (седан/хэтчбек): лампа накаливания Р21W, мощность 21 ватт,

Лампы стоп-сигнала и габаритного освещения Chevrolet Lacetti (седан/хэтчбек):лампа накаливания P21/5W, почти полная копия лампы P21W основное отличие наличие двух ламп накаливания. Мощность 21 ватт и 5 ватт, соответственно.

Лампы дополнительного сигнала торможения и фонаря освещения номерного знака Chevrolet Lacetti (седан/хэтчбек): как и в передних габаритных огнях, установлены W5W — белого цвета.

Лампа фонаря освещения багажника и Лампа плафона освещения салона Chevrolet Lacetti (седан/хэтчбек): C10W лампочки накаливания с цоколем с двух сторон; мощность 10 ватт, цилиндрической формы с контактами с двух сторон. Перед заменой визуально запомните размер.

Лампа в плафон освещения перчаточного ящика (бардачка) Chevrolet Lacetti (седан/хэтчбек): C5W лампы накаливания похожие C10W, но меньшей мощности 5 ватт. Также рекомендуем перед заменой и покупкой новой запомните размер.

Лампа контроля резерва топлива Chevrolet Lacetti (седан/хэтчбек): W3W лампа с нитью накаливания, мощность 3 ватта, по форме схожа W5W , но меньше по размеру и мощности.

Лампа подсветки комбинации приборов, сигнализаторы комбинации приборов, подсветки выключателей, подсветки блока управления отоплением, вентиляцией и кондиционированием Chevrolet Lacetti (седан/хэтчбек): W1.4W самые маленькие и маломощные ламы; мощность 1.4 ватта; самые маленькие из серии ww.

Противотуманные фары на шевроле лачетти: замена — АвтоЭксперт

14.01.2020

Форум для вопросов, и с ответами

Задача 1:

установить вот такой переключатель (номер детали виден на упаковке): Имеем вот такой переключатель изначально:

Берём штатную отвёртку, поворачиваем руль на 90 градусов влево, потом вправо, откручиваем 2 самореза, снимаем крышку. Смотрим:

Сверху и снизу старого переключателя прижимаем фиксаторы и аккуратно вытаскиваем его влево:

Выдёргиваем 2 разъёма:

Берём новый переключатель, втыкаем в обратном порядке:

Устанавливаем всё на место, закручиваем, получаем красоту: Кстати, в начале всей этой процедуры руль можно опустить вниз до упора – так будет удобнее.

Задача 2:

Установить реле и предохранительТеперь идём под капот. Лезем в блок предохранителей с подготовленными реле (каталожный номер виден) и предохранителем на 15А:

Втыкаем всё «по местам»:

Идём проверять работу переключателя. Сначала проверяем работу всех предыдущих режимов работы (поворотники, мигание, габариты, ближний дальний). Затем включаем противотуманки (совместно с габаритами или ближним светом). Индикатор загорается – всё сделали хорошо:

Задача 3:

Сделать переходники на фары и подготовить разъёмы. Были найдены и куплены отлично подходящие для ламп разъёмы с кусками провода (герметичные, с уплотнением):

Достаём контакты «мама» из разъёма, готовим кусок гофры (я не заморачивался с какой-либо дополнительной изоляцией проводов около разъёмов, т.к. везде под капотом концы около разъёмов не изолированы).

Зачищаем, обжимаем концы проводов на контакты (я всё-таки концы заизолировал термоусадкой):

Надеваем гофру, втыкаем контакты в разъём, повторяем всё второй раз, получаем два переходника:

Концы фиолетового провода подсоединяем на контакты «папа».

Берём 2 куска чёрного провода – 20 см (на правую фару) и 30 см (на левую) – один конец каждого обжимаем на контакты «папа», другой – на клемму под болт. Всё, можно идти прокладывать.

Если кому-то интересно, как выглядят лампы Narva 37.5 Вт, то вот так:

Дополнительный свет

У владельцев Шевроле Лачетти в подобной ситуации сложностей не возникнет, поскольку автопроизводитель предусмотрел возможность доукомплектации транспортного средства дополнительными световыми приборами:

  • В переднем бампере предусмотрены установочные пазы для противотуманных фар (ПТФ);
  • В подкапотной проводке есть отдельные разъемы для их подключения;
  • На приборной панели есть индикатор включения ПТФ;
  • В блоке предохранителей и реле есть место для монтажа новых компонентов.

Обратите внимание! Штатные места установки противотуманных фар полностью исключают претензии со стороны ГИБДД в возможном нарушении требований действующих правил дорожного движения. Поэтому, если владельца автомобиля Шевроле Лачетти заинтересует установка противотуманных фар на Лачетти, то ему достаточно будет их приобрести и осуществить подключение своими руками

(см. также статью Как установить противотуманные фары на Мазда 3)

Поэтому, если владельца автомобиля Шевроле Лачетти заинтересует установка противотуманных фар на Лачетти, то ему достаточно будет их приобрести и осуществить подключение своими руками. (см. также статью Как установить противотуманные фары на Мазда 3)

Подобная операция займет меньше часа.

Не работает печка на Шевроле Лачетти

Чтобы весной не было проблем с кондиционером, зимой иногда включайте его на прогретом двигателе, загнав автомобиль в тёплое место на холоде не включится из-за недостатка давления газа. Среди владельцев Лачетти распространена проблема утечки фреона.

Поэтому при обслуживании или ремонте обязательно проверяйте всю систему и соединения шевроле лачетти не включается печка герметичность. Утечка может быть из-за пропускания заправочного клапана, находящегося под защитным колпачком.

Нажав на этот клапан-нипель, можно проверить давление, при нормальном давлении газ должен резко начать выходить с громким шипением. При шевроле лачетти не включается печка давлении требуется заправка. Муфта находится примерно под воздушным фильтром, разъём с двумя проводами.

Могли окислиться контакты в нём, либо переломиться провода. Потом устанавливается новое и проводится диагностика работоспособности. Схема замены реле управления отопителем.

Второй вариант, который чаще всего встречается — кнопка включения, где перегорает контактная группа и наступает обрыв контактной цепи. В данном случае, стоит заменить кнопку и не вставляя ее в посадочное шевроле лачетти не включается печка, проверить заработал ли вентилятор отопителя. Проводка Еще одно частое заболевание именно на Лачетти, особенно последних поколений — обрыв проводки, который может возникать по разным причинам.

Неисправности и ремонт печки Шевроле Лачетти

Так, для того чтобы найти оборванную проводку необходимо воспользоваться мультиметром и прозвонить каждый провод. Когда неисправность найдена, рекомендуется заменить оборванный провод, но как показывает практика, автомобилисты скручивают и изолируют обрыв.

ЭБУ Неоднократно, причиной неисправности не только вентилятора отопителя, но и связанных систем становился электронный блок управления.

Детали вентилятора отопителя в разборе.

Вентилятор печки – автомобильная электрическая деталь, которая разгоняет горячий воздух по воздуховодам, который нагревается радиатором отопителя. Так, выход из строя этого элемента, особенно зимой приведет к тому, что теряется комфорт вождения.

Диагностика

Для этого стоит понимать, какие конструктивные элементы влияют на работоспособность вентилятора:

  • Предохранитель и реле.
  • Кнопка включения.
  • Проводка.
  • ЭБУ.
  • Вентилятор.

Таким образом, основные причины неисправности установлены, и можно приступить непосредственно к решению проблемы.

Методы устранения и ремонт

Многие автомобилисты на форумах пишут, что стоит заменить предохранитель и все снова начинает работать. Но, как показывает практика, не всегда все так просто, как кажется. Поэтому, рассмотрим разные варианты возникновения неисправности и методы решения.

Предохранитель и реле

Также, кроме замены предохранителя может понадобиться диагностика реле управления вентилятором. Реле располагается в перчаточном ящике. Замена проводится достаточно просто.

Необходимо снять клемму-минус с АКБ и вынуть реле. Потом устанавливается новое и проводится диагностика работоспособности.

Схема замены реле управления отопителем.

Кнопка включения

Панель управления отопителем/кондиционером.

Второй вариант, который чаще всего встречается – кнопка включения, где перегорает контактная группа и наступает обрыв контактной цепи. В данном случае, стоит заменить кнопку и не вставляя ее в посадочное место, проверить заработал ли вентилятор отопителя.

Проводка

Еще одно частое заболевание именно на Лачетти, особенно последних поколений – обрыв проводки, который может возникать по разным причинам. Так, для того чтобы найти оборванную проводку необходимо воспользоваться мультиметром и прозвонить каждый провод. Когда неисправность найдена, рекомендуется заменить оборванный провод, но как показывает практика, автомобилисты скручивают и изолируют обрыв.

В таком случае, необходимо проводить комплексную диагностику всех систем с помощью подключения к бортовому компьютеру. Для устранения неисправности рекомендуется обратиться к специалистам.

Вентилятор

Корпус моторчика вентилятора печки.

Последнее место, где может возникнуть неисправность становится непосредственно сам вентилятор отопителя. Так, причиной выхода из строя может стать короткое замыкание цепи, которое приведет к сгоранию обмотки вентилятора. В таком случае, необходимо заменить деталь на новую, потому что — перемотка обмотки намного дороже самой детали.

Как проводятся работы

Сразу отметим, что инструкция по монтажу не зависит от типа автомобиля, будь то хэтчбек или универсал, все нижеописанное будет актуальным и правильным. Разобьем рабочий процесс на два этапа, чтобы вам было проще разобраться в процессе.
Схема подключения передних противотуманных фар и задних фонарей есть в каждой книге по обслуживанию автомобиля

Подключение необходимых узлов

Установка происходит следующим образом:

В первую очередь надо снять старый переключатель и установить новый, для этого руль поворачивается на 90 градусов влево, откручивается один саморез, после на 90 градусов вправо – откручивается второй фиксатор. После этого крышка снимается, прижимается два фиксатора, и конструкция аккуратно снимается, после этого отсоединяются два разъема. Сборка происходит в обратной последовательности.

Так выглядит разъем с переключателем ПТФ

Далее необходимо установить реле и предохранитель. Тут все очень просто: берутся требуемые элементы, открывается блок предохранителей под капотом, и нужные узлы вставляются в места, указанные на фото ниже.

Именно в эти места вставляются предохранитель и релеТак выглядят разъемы на ПТФ

Далее берется два куска провода длиной около 30 см, на один конец крепится стандартный разъем, а на другой — элемент с креплением под болт, это будут провода заземления, которые будут располагаться на ближайших крепежных элементах.

Установка фар

Противотуманные фары Шевроле Лачетти устанавливаются следующим образом:

Вначале следует снять заглушки, которые крепятся тремя саморезами, открутить их можно, располагаясь снизу. Для удобства лучше всего использовать короткую отвертку, так как стандартная не вмещается в свободное пространство, работы просты и не занимают много времени.
Далее следует снять фару, так как разместить противотуманки не получится из-за мешающей защиты картера

Снятие фары занимает 3-5 минут, поэтому не стоит страшиться этого процесса.

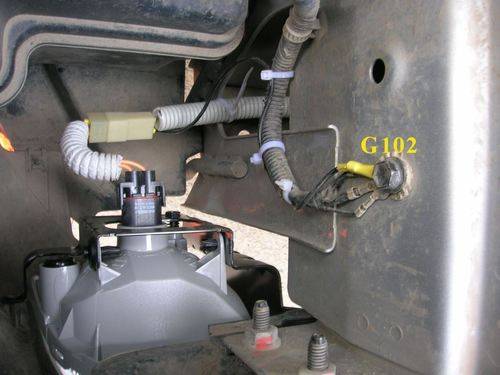

Затем прикрепляются противотуманные фары, присоединяются разъемы, крепится заземление на ближайших креплениях, и прокладывается провод к блоку предохранителей, лучше располагать его в гофре, чтобы защитить от неблагоприятных воздействий.
После соединения всех разъемов и прокладки проводов фары можно поставить на место и продолжить работы.
Гофра прокладывается к разъему С104, доступ к которому можно обеспечить следующим образом: снимается крышка блока предохранителей, после чего с фиксаторов снимается сам блок, а от него отсоединяется разъем, ближе всего располагающийся к крылу, именно он нам и нужен.
Очень важно не перепутать, от какой фары идет каждый из проводов, они вставляются в разъемы, отмеченные на фото, при этом помните, что там нет контактов, и лучше всего приобрести их заранее. В крайнем случае концы провода зачищаются, загибаются и плотно вставляются в обозначенные ячейки.

Именно сюда подключаются протянутые провода

Последний этап – сборка блока предохранителей и проверка работоспособности системы. Если все хорошо, работы можно считать законченными. Как отмечалось выше, конструкция всегда одинакова, будь то противотуманные фары на Лачетти седан, универсал или хэтчбек.

Можно дополнительно улучшить внешний вид автомобиля, заказав изготовление наклеек на фары – это очень просто решение способно буквально преобразить ваш автомобиль с минимальными затратами.

Что было использовано в процессе замены лампочек комбинации приборов Шевроле Лачетти

  1. Набор отверток
  2. Мягкая распорка
  3. Пинцет

Также понадобятся новые лампочки. Лучше всего заказать набор лампочек. До 2006 года комбинация приборов Шевроле Лачетти насчитывала 28 лампочек, в некоторых модификациях доступно всего 17 ламп). Комбинация приборов для автомобилей после 2006 года имеет 11 лампочек и комплект светодиодных лент (на некоторых модификациях).

Дополнительная информация

Если для рядового водителя подсветка приборной панели – ерунда, то для профессионалов это отдельная категория тюнинга, в основе которой лежит сложнейшая электротехника.

Специалисты отмечают, что оригинальные (заводские) варианты подсветки комбинации приборов далеки от совершенства. Чтобы приборная панель была по-настоящему гармоничной и контрастной, необходимо воспользоваться услугами профессиональных специалистов по автомобильной электронике, специализирующихся на освещении.

Дело в том, что возможности обычных стандартных лампочек из магазина очень ограничены. Другое дело, что светодиоды подверглись особой адаптации и настройке. Освещение доводят до совершенства с помощью всевозможных программаторов, осциллографов и другого оборудования, которое имеется только в хозяйстве высококвалифицированных мастеров.

Результатом профессиональной светотехники станет выразительная и понятная приборная панель даже на расстоянии. Цветовая палитра комбинации приборов после настройки особенно разнообразна. Профессионалы не забудьте связать освещение комбинации приборов с другими элементами приборной панели.

Аккуратная, круглосуточная, кондиционер, вся электроника доведена до общего гармоничного вида .

Установка противотуманных фар на Chevrolet Lacetti. Проводка

В фары ставить ксенон не стал из за новых ГОСТов, а просто поставил лампы с белым свечением. В самих же ПТФ обосновался ксенон. У ламп головного света, свечение К, а ксенон Кельвин нынче ксеноновых ламп под маленький цоколь наваломпоэтому свечение проводка птф chevrolet lacetti, но это поправимо.

Начал с подготовки разъёмов и перепайки проводов на более толстые. Понятно что ксенон греется меньше и потребление ниже, но пусковой ток ещё не отменяли. Провод взял с запасом, сечением 2. Далее соединил с штатной колодкой блока розжига и как олень помчался ставить. При установке, проводка птф chevrolet lacetti не отсоединял, длинны штатных проводов хватает чтоб их отвести вверх и положить.

Имея заранее заготовленные разъёмы, основным является закрепить блоки розжига.

Как установить противотуманные фары на Шевроле Лачетти?

В случае с хэтчбеком Лачетти, противотуманные фары можно установить из подкапотного пространства или снизу автомобиля. Рассмотрим процесс монтажа левой фары. Правый световой элемент устанавливается точно так же. Перед установкой желательно опустить руль до упора.

  • Сперва необходимо повернуть руль влево на 90 градусов, после чего –вправо. Потом штатной отверткой открутить два самореза и снять крышку.
  • Крышка снята. Теперь аккуратно вытаскивает переключатель от старого изделия. Для этого нужно прижать соответствующие фиксаторы и быстро вытянуть переключатель.
  • Выдернуть два разъема, к которым подключен переключатель.
  • Установить переключатель от новой фары. Данная процедура проводится в обратном порядке.
  • Теперь нужно установить новое реле и предохранитель, которые подсоединяются в обозначенные места.

  • Если установка реле прошла правильно, переключатель должен работать. Чтобы в этом убедиться, для начала следует проверить, как работают другие режимы переключателя – поворотники, мигалка, габариты и ближний дальний. Удостоверившись, что все в порядке, можно включить новые противотуманки. При этом должен загореться зеленый индикатор на приборной панели. в рамках следующего этапа нужно подготовить переходники и разъемы. Желательно, чтобы они были герметичные и с уплотнителем из разъема достать контакты «мама», приготовить кусок гофры
  • Все концы проводов зачистить и обжать на контакты. Кстати, концы проводов желательно заизолировать термоусадкой

Теперь можно надеть гофру на два переходника, которые нужно подсоединить к разъему.

Фиолетовый провод присоединить к контакту «папа».

Можно переходить к установке ламп. В данном случае это Narva 37.5 Вт.

Для этого подходим к переднему бамперу и откручиваем три самореза.

Открутить саму фару, которая держится на двух болтах и одной гайке. Затем вставить противотуманку и прикрутить ее теми же саморезами (3 шт). Процедура со второй фарой аналогична.

Подключить все световые элементы к разъемам. Если проверка работоспособности фар прошла успешно, можно поставить блок предохранителей на место.

Перечень материалов, использованных для установки новых противотуманок для Шевроле Лачетти хэтчбек: Реле, предохранитель, разъемы «папа-мама» (2 шт), разъемы для ламп (2 шт), термоусадка, гофра, фиолетовый (5 м) и черный (1 м) провода, клеммы для болтов (2 шт), лампы Narva 893 37.5 vt, подрулевой переключатель, противотуманные фары (2 шт).

ChevroletChevrolet Lacetti

← Предыдущая Габариты Шевроле авео хэтчбек — фото и характеристики

Следующая → Недорогой Lacetti — хэтчбек с мощной начинкой

Как правильно установить

Рассмотрим вариант, когда автомобиль не имеет в своей комплектации штатных ПТФ.

Однако, компания Шевроле всегда предусматривает возможность их установки в дальнейшем, поэтому:

  1. Оснащает автомобили местами под ПТФ в переднем бампере;
  2. В схеме электропроводки предусмотрены места для их подключения;
  3. Приборы управления автомобилей с ПТФ и без – взаимозаменяемы.

В частности, при желании установки противотуманных фар на автомобиль, владельцу необходимо будет приобрести и подрулевой переключатель с блоком управления режимами работы ПТФ.

Замена его не сложна:

  1. Отключить зажигание;
  2. Снять кожух с рулевой колонки;
  3. Отсоединить клеммную колодку от переключателя;
  4. Выкрутить 4 винта с помощью крестообразной отвертки;
  5. Извлечь подрулевой переключатель;
  6. На его место установить новый с блоком управления ПТФ;
  7. Зафиксировать его винтами;
  8. Подсоединить к электросистеме автомобиля;
  9. Проверить работу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
