Как заменить пыльник наружного ШРУСа на автомобилях ВАЗ

Процесс замены наружного ШРУСа

Подготовив все необходимое, можно разобраться как заменить внешний ШРУС. Делается это по следующим пунктам:

  1. Снимаем декоративную крышку (если она имеется) с диска автомобиля и развальцовываем гайку подшипника ступицы.
  2. Берем головку на 30, вороток и желательно удлинитель, чтобы обеспечить больший рычаг усилия. Срываем гайку.
  3. Домкратим автомобиль и снимаем переднее колесо.
  4. Для удобства откручиваем тормозной суппорт. Делается это ключом на 17. Болты расположены на задней части ступицы.
  5. Разводим колодки отверткой и снимаем суппорт вместе с крепящей его к ступице скобой.
  6. Чтобы выпрессовать рулевой наконечник нам нужно открутить гайку ключом на 19, и после прикладывая усилие выбить его вверх.
  7. Отворачиваем два болта на 17, которые крепят шаровую.
  8. Теперь можно полностью отвернуть ступичную гайку.
  9. Вытягиваем ступицу на себя, извлекая из нее ШРУС.
  10. Многие автолюбители выполняют процесс замены без снятия привода с автомобиля. Но если вы занимаетесь этим в гараже, то для удобства лучше его все же снять и переместиться на верстак. Если вы вытащили привод из коробки, заткните отверстие ветошью, чтобы не вытекало лишнее масло.
  11. Если пыльник гранаты не порван, то плоскогубцами разжимаем большой хомут и, поддевая отверткой, снимаем его.
  12. Аналогичный процесс проводим и с малым хомутом и сдвигаем чехол вниз.
  13. Молотком начинаем сбивать старую деталь. Бейте по разным сторонам, чтобы снять ШРУС равномерно.
  14. Очищаем шлицы привода от смазки, чтобы увидеть стопорные кольца.
  15. Меняем старое кольцо на новое, которое идет в комплекте с гранатой.
  16. В полость ШРУСа забиваем примерно 80 см3 смазки и устанавливаем его на привод. Лучше это делать через выколотку из мягких металлов или же через брусок. Это поможет не повредить новую деталь.
  17. Устанавливаем новый пыльник и размещаем хомуты. Замена пыльника гранаты требуется во всех случаях ремонта, даже если старый имеет слабый износ. Застежка каждого должна быть направленна против движения автомобиля. После обжимаем их плоскогубцами.

На этом процесс ремонта закончен и можно собирать всю ходовую часть в обратном порядке.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

  • во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
  • во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
  • осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
  • в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

  • снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
  • откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Поменять ШРУС и пыльник на ВАЗ-2109 — что для этого нужно и как проводится замена

Здравствуйте, уважаемые автолюбители! Приветствуем всех автолюбителей, счастливых обладателей ВАЗовской «девятки»! С началом выпуска ВАЗом автомашин восьмой и девятой серии, на отечественном рынке легковых автомобилей произошла смена приоритетов.

У заднеприводной «классики» появились достойные конкуренты, шансы которых на получение более высоких позициях в рейтингах продаж увеличивались с каждым днём.

Более современный дизайн, экономичный и динамичный мотор и, конечно, передний привод, стали теми отличительными чертами, которые позволили новым моделям стать объектом мечтаний тысяч автолюбителей.

Новая машина потребовала от мастеров автосервисов и их владельцев получения знаний и совершенно новых навыков в ремонте узлов, которые на прежних моделях не встречались. Одна из самых загадочных деталей, которая часто заводила водителей «классики» в тупик – это ШРУС ВАЗ 2109.

ШРУС 2109 – основа переднего привода

«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. За всё хорошее рано или поздно приходится платить.

Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.

Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Именно они вращают колесо и позволяют ему поворачивать.

Значение ШРУСов нельзя недооценивать

В этой связи важно постоянно заботиться об их состоянии

Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:

  • периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
  • незамедлительно производить замену пыльника ШРУСа ВАЗ 2109 при его повреждении;
  • при появлении таких признаков как удары или «хруст» ШРУСа, незамедлительно должна быть проведена замена ШРУСа на ВАЗ 2109.

Что необходимо для самостоятельной замены ШРУСа на ВАЗ 2109?

Для того, чтобы ремонтные работы прошли без проблем, необходимо как следует подготовиться. Сразу следует заметить, что это только на первый взгляд замена пыльника ШРУСа ВАЗ 2109 или самого шарнира (как внешнего, так и внутреннего), кажется сложным мероприятием.

Проведя процедуру замены ШРУСа или пыльника один раз, любой автолюбитель сможет повторить всё, что называется, с закрытыми глазами.

Подготовка к ремонту ШРУСа включает в себя такие этапы:

  • приобретение нового ШРУСа, пыльника, смазки, хомутов и других аксессуаров, которые, как правило, входят в один ремкомплект;
  • автомобиль устанавливается на эстакаду или смотровую яму, но кроме этого следует подготовить домкрат и «козлы» для безопасности проводимых ремонтных работ;
  • под рукой должен быть комплект стандартных инструментов, в том числе: торцовые ключи с удлиненными рукоятками или насадками, молоток, латунные или деревянные проставки.

Начинать необходимо с постановки авто на стояночный тормоз и фиксации задних колёс с помощью упоров. После того, как будут ослаблены гайки ступицы и болты колёсного диска, переднюю часть автомобиля приподнимают и устанавливают на «козелки», чтобы колёса находились в подвешенном состоянии.

Колесо необходимо снять, а также раскрутить гайку ступицы, извлечь стопорную шайбу. Заканчивается подготовка отвинчиванием двух болтов крепления нижней шаровой опоры на поворотном кулаке.

Как производится замена наружного ШРУСа ВАЗ 2109?

Прежде, чем приступить к описанию процесса ремонта, отметим, что независимо от того, необходимо ли менять один ШРУС или оба, а также, сколько пыльников нуждается в замене, следует демонтировать вал с двумя ШРУСами.

Для начала остановимся на том, как это сделать. Развернув с помощью рулевого колеса ступицу, с помощью несильных ударов через проставку выколачивается полуось наружного ШРУСа из шлицевого соединения ступицы.

Затем, поддев монтировкой, можно извлечь и внутренний ШРУС. Всё. Вал со ШРУСами готов к ремонту. Если снимаются ШРУСы сразу с двух сторон, настоятельно рекомендуется вставить в посадочные гнёзда КПП старые шарниры, чтобы шестерни не сместились.

Для удобства вал зажимают в тисках. Теперь можно снять или срезать старые пыльники и лёгкими ударами молотка по корпусу ШРУСа снять его.

Подобный алгоритм действий будет применяться всегда при необходимости замены пыльника ШРУСа или самого шарнира.

Если ремонтируется (меняется) один ШРУС, никогда не стоит лениться разобрать, помыть и заново смазать второй. Пыльники лучше менять тоже одновременно.

Монтаж вала производится, соответственно, в обратном порядке.

Замена внешнего шруса Ваз 2114

Всем привет. Произведем замену внешнего шруса Ваз 2114. Это несложная работа, при наличии инструмента делается самостоятельно.

Инструменты:

  • хороший вороток и головка на тридцать
  • молоток и отвертка по которой можно бить
  • труба
  • деревянный брусок
  • универсальные щипцы и плоскогубцы

Артикул:

2108-2215012 — внешний шрус. Я советую ставить шрус фирмы GKN-Spidan, Loebro.

Пошаговая замена

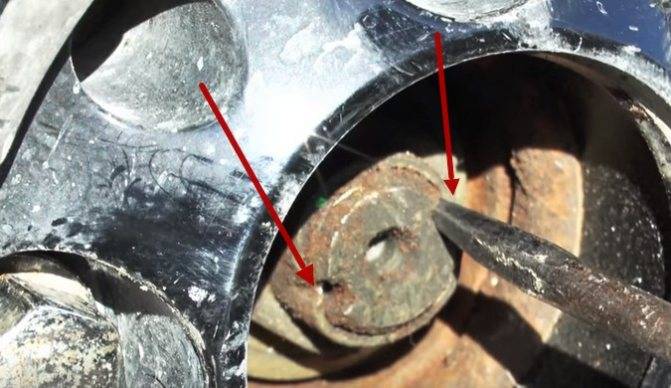

1. Снимаем декоративную крышку гайки ступицы и развальцовываем ее.

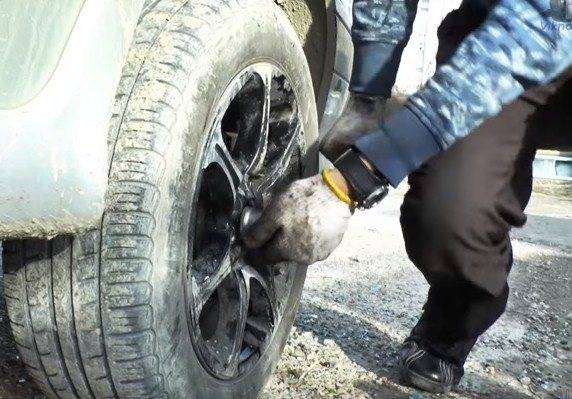

2. Срываем гайку ступицы, если не можете сорвать то оденьте трубу на вороток для рычага.

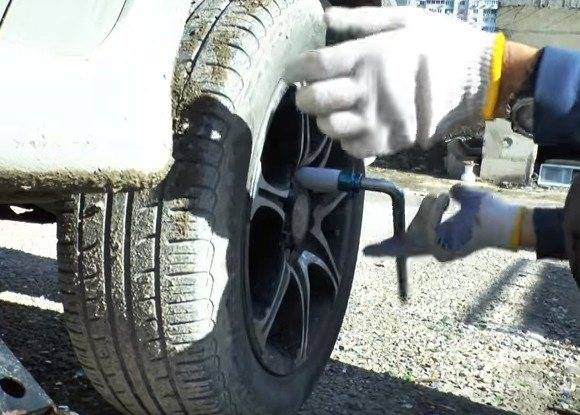

3. Снимаем колесо.

4. Отворачиваем 2 болта крепежа шаровой.

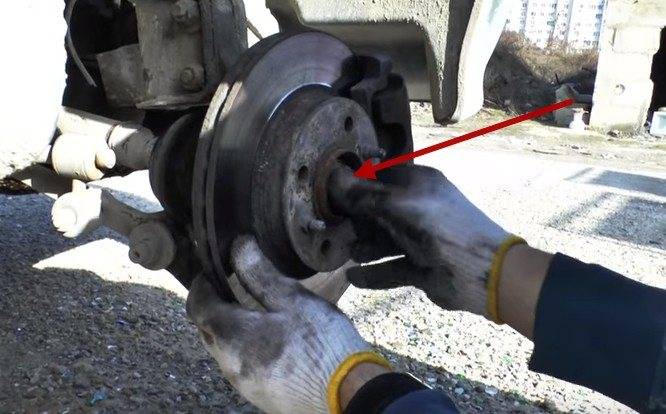

5. Полностью отворачиваем ступичную гайку.

6. Выводим из паза резинку закрепляющую тормозной шланг и вытягиваем ступицу на себя так чтобы шрус вышел из ступицы.

7. Как правило, пыльник уже порван, поэтому наставляем трубу на внутреннюю часть шруса и сбиваем его из посадочного места.

8. Снимаем металлическое кольцо на приводном валу. Это кольцо идет в комплекте с новым шрусом и его нужно заменить.

9. Заправляем смазку в шрус, она идет в комплекте.

10. Одеваем кольцо на приводной вал.

11. Одеваем пыльник слегка промазанный той же смазкой что и в шрусе.

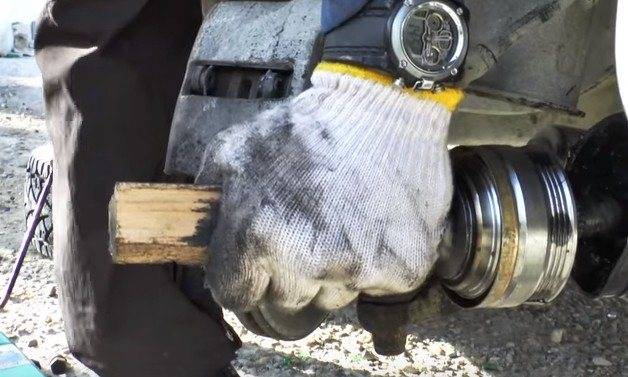

12. Одеваем шрус на шлицы на приводном валу и набиваем его через деревянную наставку.

13. Подвигаем пыльник ближе к шрусу и фиксируем одну сторону пыльника хомутом. Затягиваем хомут с помощью плоскогубцев.

14. Фиксируем другую сторону пыльника хомутом. Затягиваем хомут щипцами.

15. Монтируем шрус в ступицу. Устанавливаем шайбу и наживляем ступичную гайку. Все это идет новое в комплекте со шрусом.

16. Прикручиваем два болта шаровой. Используйте монтировку чтобы отжать рычаг вниз, и совместить отверстия крепления шаровой.

Делайте все не спеша, чтобы не порвать новый пыльник.

17. Устанавливаем резинку в паз, которая крепит тормозной шланг.

18. Устанавливаем колесо и снимаем машину с домкрата.

19. Затягиваем ступичную гайку.

20. Поднимаем авто и снимаем колесо.

21. Завальцовываем гайку и устанавливаем колесо.

Разборка привода и замена пыльника

Последовательность работ.

Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

Перед полным снятием колеса, послабляются все гайки его крепления.

Это интересно: Cхема предохранителей Mazda 6: месторасположение и способы замены

Также снимается защитный колпачок гайки крепления привода к ступице.

Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.

Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.

Выкручиваются гайки крепления колеса и последнее снимается.

Дальше производятся работы под автомобилем.

Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.

Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.

Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена термостата на ВАЗ 2110 всех модификаций

После этого ступица снимается со шлицов приводного вала.

Внешняя сторона привода будет извлечена.

Далее можно пойти двумя путями.

Первый путь.

Сбить внешнюю «гранату», не извлекая внутренний ШРУС.

Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.

Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.

Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.

Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.

При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.

Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.

Второй путь.

Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.

После этого привод полностью снимается.

ВАЖНО: При таком методе масло сливать нужно обязательно. Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло

Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.

В дальнейшем будем рассматривать работы при полностью снятом приводе.

Как заменить внешний пыльник ШРУСа без его снятия

Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.

Замена пыльника внутреннего ШРУСа

Для этого придется вынуть приводной вал полностью. Но сначала необходимо снять наружный ШРУС, как это было описано выше, т. е. вытянуть его из ступицы, не снимая гранаты. Далее слейте масло с коробки. После этого открутите гайки крепления внутреннего шарнира (обычно их 6 штук) и вставьте между КПП и ШРУСом плоскую монтажку – деталь должна выйти из гнезда. Зажмите деталь в тиски, затем:

снимите плоской отверткой стопорное кольцо;
вытащите корпус внутреннего ШРУСа и осторожно выковыряйте шарики, находящиеся в сепараторе;
снимите стопор обоймы и ее саму;
промойте все детали в бензине;
поставьте новый пыльник и, обильно обработав все смазкой, соберите в обратном порядке;
установите привод, закрутите сливную пробку и залейте масло в коробку.

Замена «гранаты»

Так как замена шруса на ваз 2110 включает в себя поддомкрачивание ведущих колес автомобиля, то перед началом работ необходимо провести ритуал напрямую связанный с техникой безопасности – ставим автомобиль на стояночный тормоз и под задние колеса подкладываем противооткатники. Следующим этапом значится откручивание гайки ступицы. Для этого нам потребуется крепкая головка на «30» и труба усилитель.

Инструмент для гайки ступицы

Если же такой ключ у вас отсутствует его можно изготовить самому из подручных средств, что является более надежным вариантом.


Самодельный ключ

Дальнейшие действия выполняем по пунктам, которые содержит в себе нижеизложенная инструкция:

  • Под поднятый домкратом автомобиль подкладываем надежные упоры;
  • Отворачиваем болты и снимаем колесо со ступицы;
  • До конца откручиваем гайку ступицы и вынимаем ее упорную шайбу;
  • От поворотного кулака отворачиваем два болта крепящие нижнюю шаровую опору;


Снятие шаровой опоры

Поворачиваем рулевое колесо в крайнее положение (вправо или влево, в зависимости от того на какой стороне автомобиля проводите замену шарнира) и оттянув поворотный кулак снимаем ступицу вместе со стойкой со шлицов вала привода;


Снятие ступицы с вала

  • Фиксируем приводной вал в тисках и с обоих «гранат» снимаем пыльники (если они имеют явные дефекты, для облегчения операции срезаем их ножом);
  • При помощи кувалдочки и выколотки (вставка из бронзы или меди) сбиваем ШРУСы с приводов, постукивая по корпусу вдоль оси привода;


Демонтаж наружного шарнира

В противном случае, чтобы не содрать данным кольцом шлицы привода, «гранату» можно подпилить «болгаркой» в нескольких местах, после чего разбить кувалдой.


Распорное кольцо

Внутренняя «граната» демонтируется схожим образом;

Далее замена шрусов на ваз 2110 переходит в стадию сборки, во время которой необходимо проследить, что бы на внутреннем шарнире было заменено старое распорное колечко, так как имеет место быть возможное разъединение приводов и коробки передач во время движения автомобиля.


Новое распорное кольцо

  • После установки привода в дифференциал коробки передач необходимо приложить незначительное усилие для того чтобы он ШРУС зафиксировался в шестерёнке полуоси, для чего, через смягчающую поставку (деревянный брусочек или брусок из цветного металла), не сильным постукиванием молотка ударяем вдоль оси вала;
  • На этом замена шруса в ваз 2110 считается законченной, дальнейшая сборка происходит в обратном порядке.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

  1. Внутренней.
  2. Наружной.

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Причины поломки гранаты

Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.

ШРУС может выйти из строя по таким причинам:

  1. Длительный срок эксплуатации механизма. Это является наиболее распространённой причиной возникновения поломки. Обычно деталь приходится менять через 10 000 километров пробега (в среднем), но может случиться, что ремонт потребуется и раньше.
  2. Неаккуратная езда. Это могут быть резкие повороты, езда по неровной дороге на большой скорости или выворачивание руля при резком старте машины. Во всех этих случаях на ШРУС идёт максимальная нагрузка.
  3. Попадание в устройство воды, пыли или грязи. По этой причине шарнир также может выйти из строя раньше времени. Попадает вода внутрь из-за повреждения резинового пыльника. Потрескаться защита может от любых факторов при эксплуатации, поэтому рекомендуется периодически проверять её состояние.

Замена шруса ВАЗ 21144, 2115, 2109, 2108.

Здравствуйте. Эта статья посвящена теме замены внешнего шруса (простым языком граната) автомобиля ВАЗ 2109, 2114, 2115. В конце статьи есть подробное видео замены. Шрус расшифровывается как шарнир равных угловых скоростей. Перед тем, как менять внешнюю гранату, необходимо убедится, что неисправна именно эта деталь. Как это понять, речь пойдёт далее.

Признаки выхода из строя наружней гранаты (шруса).

Тут есть два варианта:

  • признаки того, что у Вас уже сломалась граната,
  • признаки того, что граната скоро выйдет сломается.

Как понять, что скоро сломается граната.

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки. Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое подёргивание руля.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал. Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Как снять шруз ваз

Определившись, что у Вас сломалась именно внешняя граната, начинаем её снятие.

Как открутить ступичную гайку на ВАЗ?

В первую очередь откручиваем ступичную гайку. Для этого берём головку на 30 и рычаг, чем больше — тем лучше. Подкладываем кирпичи под колёса, что бы машина не каталась (просто поставить на передачу не вариант, колесо будет прокручиваться) и начинаем откручивать ступичную гайку.

В этом деле, чем Вы больше весите тем лучше, так как мне очень часто не хватало своего веса и рычага примерно в полтора метра. Выходил из ситуации следующим образом: полностью вставал на рычаг, как можно ближе к краю, тем самым давая максимальную натяжку на гайку, и бил молотком по рычагу. Обычно такой метод мне помогал откручивать даже самые закисшие ступичные гайки.

Еще один нюанс, если внешние стенки головки соприкасаются со стенками ступицы, лучше смазать головку отработкой или литолом, на крайний случай силиконовой смазкой. Благодаря такой хитрости головку не будет закусывать в ступице.

Как снять гранату?

Ступичная гайка откручена, теперь снимаем колесо, откручиваем два болта на которых держится шаровая, разъединяем рычаг подвески и ступицу, отводим её вбок от машины при этом, легонько постукивая по гранате, выводим её из ступицы. На этом месте возможны два варианта:

  1. Граната уже сломана.
  2. Замена гранаты в связи с ее хрустом.

Граната ВАЗ 2114: признаки неисправности и диагностика

Итак, ШРУС, который фактически представляет собой шариковый подшипник, имеет обоймы с поперечными канавками для изменения угла между ведущей и ведомой полуосью. Следует отметить, что на авто с передним приводом именно граната по ряду причин является слабым местом. Даже с учетом того, что все составные части детали изготавливают из материалов повышенной прочности, признаки неисправности ШРУСа могут появиться уже на 50-60 тыс. км. пробега.

Поломка происходит по разным причинам, при этом самыми распространенными являются:

  • повреждение пыльника ШРУСа и попадание грязи и воды;
  • низкое качество или полное отсутствие смазки ШРУС;
  • тяжелые условия эксплуатации ТС, большие нагрузки;

Сейчас читают: Как сделать чернитель шин самому: лучшие способы

Июн 28, 2020

Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Июн 28, 2020

При этом основным признаком того, что ШРУС на ВАЗ 2114, 2115 или другом авто нуждается в замене, является хруст гранаты. Этот звук издают шарики, катающиеся по канавам, так как имеет место выработка и износ.

Как правило, хрустит ШРУС при разгоне, в поворотах и т.п. Еще на проблемы с гранатой указывают легкие рывки при старте или в момент изменения скорости движения. В рамках первичной диагностики можно обнаружить люфты вала между ШРУСами при перемещении в разных плоскостях.

Кстати, ШРУСов в конструкции два (ШРУС наружный ВАЗ 2114 и внутренний ШРУС ВАЗ 2114). Хотя оба элемента выполняют одну функцию, внешняя граната выходит из строя намного быстрее и чаще. Причина – более высокие нагрузки и углы поворотов шарнира в области ступицы. Так вот, признаки и симптомы в виде хруста зачастую указывают именно на наружные шарниры.

В свою очередь, внутренний ШРУС может шуметь при езде по прямой и проявляет себя во время преодоления неровностей. Такой шарнир будет иметь люфты при проверке. Также можно вывесить передние колеса и включить 1-ю передачу, чтобы колеса вращались в подвешенном состоянии. В этом случае внутренний ШРУС искривляется и появляется хруст неисправного шарнира. Все рассмотренные выше признаки говорят о том, что ШРУС 2114 или другого авто нужно менять.

Инструкция по замене наружного пыльника

Замена пыльника наружной гранаты не требует специальных навыков, инструмента и знаний, поэтому ее можно сделать у себя в гараже. При этом нужно помнить, что если затянуть с ремонтом, то замена сломавшегося ШРУСа обойдется гораздо дороже. Для выполнения работы потребуется:

  1. Головка на 30 для выкручивания ступичной гайки.
  2. Баллонный ключ.
  3. Головка на 17 или другая для снятия болтов шаровой опоры.
  4. Молоток, дополнительные наставки.
  5. Плоская отвертка.
  6. Хомуты соответствующих диаметров.
  7. Бензин или другая жидкость для очистки.
  8. Ветошь.

Чтобы заменить пыльник наружного ШРУСа, на колесе головкой на 30 ослабляется ступичная гайка, баллонным ключом ослабляются удерживающие диск болты, после чего колесо, на котором делается замена, поднимается домкратом и производится его демонтаж.

Снизу под тормозным диском расположены два болта, удерживающие шаровую опору. Их нужно выкрутить, освободив ее, после чего аккуратно вывести полуось в сторону, чтобы высвободить наружную гранату. Для этого требуется завести монтировку или другой рычаг и после выкручивания болтов нажать на шаровую опору, чтобы она пошла вниз, а тормозной диск потянуть на себя и отвести в сторону.

Убедившись, что пыльник поврежден, его нужно снять, расщелкнув старые хомуты, которые его удерживают.

Сначала снимается часть большего диаметра, чтобы высвободить гранату. С нее удаляется старая смазка, после чего ее нужно демонтировать съемником, а если его нет, то молотком. Бить нужно по внутренней обойме, чтобы не повредить гранату. Случайный удар по сепаратору может сломать ШРУС, после чего потребуется его замена. Старый пыльник полностью снимается, а смазка удаляется.

Снятую гранату следует внимательно осмотреть, шарики должны плотно сидеть в гнездах, не должно наблюдаться люфтов. Чтобы извлечь шарики требуется проворачивать сепаратор и вынимать их по одному из пазов, для этого не потребуется больших усилий.  При этом шарики не нужно помечать, при установке их можно будет размещать в любое из гнезд.

Чтобы вынуть сепаратор, нужно провернуть его перпендикулярно первоначальному положению, слегка провернуть, утопить вниз, после чего он легко выводится из гнезда. Аналогичным образом выводится внутренняя часть обоймы. В результате граната разбирается на три детали плюс шесть шариков.

Важно тщательно очистить все внутренности детали. Это можно сделать бензином, другой подходящей жидкостью или применить чистую ветошь

Если в ШРУС попадали пыль и грязь, то очистку нужно делать особенно тщательно, все составные части должны быть идеально гладкими без абразивных частиц.

Обратная сборка начинается со сборки сепаратора. Внутренняя обойма заводится перпендикулярно плоскости своей установки, после чего проворачивается и освобождается место для шариков. Ее нужно установить так, чтобы с внутренней стороны оказалась выборка под стопорное кольцо. Схожим способом, перпендикулярно плоскости установки, устанавливают сепаратор.

После этого в отверстия сепаратора с легким щелчком ставят шарики и утапливают в корпус детали. Каждый последующий шарик будет вставляться все туже, поэтому проворачивать сепаратор придется легким постукиванием по нему. В собранную гранату набивается смазка, которая поставляется вместе с новым пыльником. Она вносится в центр гранаты и проталкивается пальцем до тех пор, пока не выйдет из места установки шариков.

Наружный пыльник заводится на полуось, если он идет слишком плотно, можно помочь обычной плоской отверткой. Тонкая часть закрепляется хомутом. Далее вставляется граната, задвигаясь в крепление до стопорного кольца. Легким постукиванием по оси она усаживается на свое место, упираясь в стопорное кольцо, защелкиваясь на нем. После этого широкая часть пыльника устанавливается на свое место и закрепляется хомутом.

Перед установкой нужно проверить, как проворачивается ШРУС, он не должен скрипеть или хрустеть, двигаться с минимальным усилием. Ось вводится обратно в ступицу, заворачиваются гайки, крепящие шаровую опору. При необходимости ее тоже можно заменить, поскольку эта деталь тоже часто выходит из строя. Затягивается ступица и устанавливается колесо – замена пыльника на гранате закончена.

Замена наружной  гранаты на ВАЗ 2109 – ВАЗ 21099 производится аналогичным способом. Это требует лишь базовых навыков и инструментов, поэтому такой ремонт под силу практически любому автолюбителю

Важно помнить, что разрушение пыльника при несвоевременном обнаружении приводит к выходу из строя ШРУСа, что требует его замены, а это будет стоить в разы дороже. Кроме того, сломавшаяся под нагрузкой граната может привести к возникновению аварийной ситуации

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
