Снятие панели приборов в сборе с отопителем
Снимаем панель приборов в сборе с отопителем для замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Сливаем охлаждающую жидкость из системы охлаждения (см. «Проверка уровня и замена охлаждающей жидкости»). Снизу автомобиля..
. головкой «на 8» ослабляем затяжку хомутов. . и отсоединяем шланги от патрубков радиатора отопителя, проходящих через щиток передка.
Высокой головкой «на 10» отворачиваем гайку крепления отопителя к щитку передка. Вынимаем салонный фильтр (см «Замена фильтрующего элемента системы вентиляции и отопления»).
Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фильтра. Отворачиваем гайки крепления рулевой колонки и опускаем колонку на пол (см. «Снятие рулевой колонки с электроусилителем»). Отсоединяем наконечники проводов от выключателя сигналов торможения (см. «Снятие выключателя сигналов торможения»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).
Разъединяем семь колодок жгутов проводов за блоком реле и предохранителей.
Головкой «на 13» отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.
Под передними сиденьями высокой головкой «на 10» отворачиваем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и снимаем воздуховоды со шпилек (для наглядности сиденье снято).
. и снимаем торцевую заглушку с правой стороны панели приборов. Снимаем заглушку с левой стороны
Головкой «на 13» отворачиваем по два болта крепления панели приборов с обеих сторон. Снимаем левую и правую обивки передних стоек (см. «Снятие облицовки панели приборов»).
Крестообразной отверткой отворачиваем саморез правого крепления передней облицовки панели приборов. Аналогично отворачиваем саморез левого крепления облицовки.
Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.
Головкой «на 10» отворачиваем семь гаек крепления панели приборов перед ветровым стеклом (три гайки слева на фото не видны).
Головкой «на 13» отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.
Головкой «на 13» отворачиваем третий болт крепления поперечины панели приборов к кронштейну педалей.
Панель приборов (вид сзади): 1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя
Головкой «на 13» отворачиваем две гайки (под ветровым стеклом) крепления поперечины панели приборов к кузову. . и снимаем наконечник «массового» провода со шпильки. Отсоединяем колодку жгута проводов от блока управления двигателем (см. «Снятие контроллера»). Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя
Отводим панель приборов от щитка передка.
. и разъединяем колодку жгута проводов за отопителем. Вынимаем панель приборов в сборе с отопителем из салона. Снимаем контроллер с отопителя, чтобы при работе не повредить его (см. «Снятие контроллера»). Устанавливаем панель приборов в обратной последовательности. При установке панели приборов следим, чтобы патрубки радиатора отопителя вошли в отверстие в щитке передка. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы (см. «Проверка уровня и замена охлаждающей жидкости»).
Мощная печка в «Калине» позволяет комфортно переносить российские суровые зимы. Со временем её эффективность падает, в салоне появляется запах тосола, а на стеклах жирная плёнка. Хуже когда на полу обнаруживается лужа антифриза и расширительный бачок опустел. Для «Калины» замена радиатора печки производится целиком. Проблема в том, что конструкция отопителя отличается от предыдущих моделей ВАЗ и для её замены необходимо разбирать переднюю панель. В сервисе за разбор и замену радиатора возьмут от 6000 рублей, поэтому многие автовладельцы предпочитают менять его самостоятельно.
Как выбрать новый радиатор
Прежде чем менять теплообменник, нужно выбрать новый
Особое внимание стоит уделить материалу
По этому признаку радиаторы делятся на два типа:
- Алюминиевый. Имеет меньшую теплопроводность. В случае повреждения его невозможно запаять, но стоит он гораздо дешевле. Подавляющее большинство экспертов советуют выбирать именно его.
- Медный. Принято считать, что этот теплообменник лучше. Его достоинства – высокая теплопроводность и ремонтопригодность. Недостаток один – цена.
Теплоемкость модели не играет решающей роли, для отопления салона с лихвой хватает и алюминиевого. Ремонтопригодность, по нынешним временам, преимущество сомнительное, вряд ли кто-то будет паять. Качество у радиаторов приблизительно одинаковое, поэтому нет смысла переплачивать за медный.
Пошаговая замена радиатора печки
1. Сливаем охлаждающую жидкость.
2. Демонтируем воздушный фильтр вместе с гофрой.
3. Снимаем аккумулятор и площадку под аккумулятор.
4. Снимаем металлическую защиту и ставим как показано на фото ниже. Крепиться она на двух болтах.
5. Отпускаем хомуты и снимаем два ниже показанных шланга печки.
Верхний снимаем от корпуса термостата.
Нижний от патрубка.
6. Далее переходим в салон и откручиваем нижний пластик рулевой колонки. Закреплен он на семи винтах.
7. Отключаем все фишки которые подходят к рулевому переключателю.
8. Отключаем фишки от замка зажигания и от электро усилителя.
9. Откручиваем болт рулевой колонки который отмечен ниже.
10. Откручиваем еще четыре болта крепления рулевой колонки в районе электро усилителя и демонтируем рулевую колонку. Расположение болтов лучше всего посмотреть в видео уроке.
11. Далее снимаем педаль газа, закреплена она на 3 болтах. Откручиваем 3 болта и не забываем отсоединить тросик газа.
12. Откручиваем три гайки отмеченных ниже.
13. Снимаем датчик педали тормоза, отгибаем язычок и откидываем педаль вверх. Это нужно для того чтобы получить больше места для замены радиатора.
Если непонятно, этот момент на видео уроке с 4-55.
14. Под капотом выкручиваем гайку на десять, там где выходят шланги.
15. Далее болгаркой отпиливаем защитную пластину, она нам больше не пригодиться.
И еще отпиливаем болгаркой то место где подходят шланги.
16. Больше радиатор ничего не удерживает, вынимаем его. Так же вынимаем из под капота старые шланги.
Еще перед демонтажем радиатора, нужно открутить декоративную крышку. Она на трех винтах.

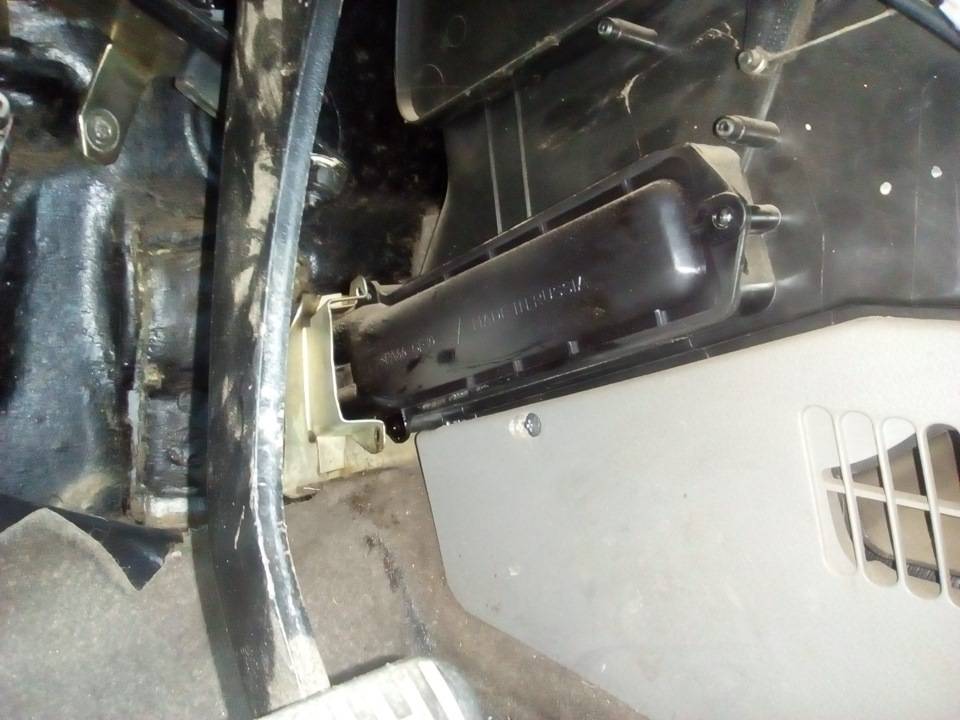

17. Вот такой вид в салоне когда снят радиатор.
18. Берем новый радиатор и отпиливаем отводы как показано на фото ниже.
Не забудьте почистить пластмассовые заусеницы.
19. Наклеиваем на радиатор идущую в комплекте полоску против вибрации.
20. Вставляем радиатор в посадочное место.
21. Одеваем нижний патрубок. Кладем хомут на нижний отвод радиатора, а из под капота одеваем патрубок. Далее отпускаем хомут, одеваем на патрубок и затягиваем.
22. Такую же процедуру проделываем и с верхним шлангом и устанавливаем декоративную крышку.
23. Советую запихнуть какой-то утеплитель между шлангов, чтобы шум от мотора в салон шел меньше.
24. Под капотом верхний патрубок одеваем и зажимаем. А вот нижний патрубок нужно немного укоротить, а потом одеть и зафиксировать хомутом.
25. Далее производим обратную сборку.
Разностный алгоритм на автомобиле с кондиционером
«Kalina» с кондиционером имеет два радиатора отопителя и отличается от моделей без регулятора температуры климат-контроля в кабине. Есть два радиатора, потому что через один из них есть фреоновый кондиционер, а по-другому. антифриз, как в автомобиле без климатической установки. Соответственно, регулятор температуры позволяет воздуху проходить через один из радиаторов в зависимости от его положения. Для демонтажа такой конструкции и замены необходимых элементов будет сложнее самостоятельно.
Чтобы понять, что печь стала непригодной, она не сразу получается, потому что протекающая жидкость быстро испаряется и напоминает о себе только специфический запах
При замене радиатора необходимо аккуратно складывать детали, которые необходимо снять, не отклоняться от инструкции и соблюдать меры предосторожности
Начнём с того, что машина у меня с кондиционером, и я жуть, как не люблю “колхоз”. Поэтому я искал в интернете способы, как заменить радиатор печки, не стравливая хладагент и не выпиливая корпус печки, но полного описания так и не нашел.
И знаете что? Выход есть! Но для этого придётся повозиться. Рекомендую приобрести “Руководство по ремонту Лада Калина” или скачать в интернете тут — ссылка.
Заранее выясняем, какой антифриз в машине (в моей — Sintec G12, 10л. — примерно 1000руб.). В СОД нужно 7,84л. Покупаем радиатор печки (ДААЗ, примерно 1000руб.).
Приступаем. Ничего сложного, нужно всего лишь сделать несколько пунктов :
1. Включаем зажигание — стеклоочистители вверх — отключаем зажигание. “Дворники” останавливаются в верхнем положении.2. Снимаем правое жабо, кожух, вытаскиваем салонный фильтр, выворачиваем четыре винта крепления приемного корпуса фильтра.3. Отсоединяем провод от клеммы «минус» аккумуляторной батареи.4. Снимаем защиту двигателя (нужна яма).4. Сливаем охлаждающую жидкость из радиатора отопителя.5. Сливаем охлаждающую жидкость из радиатора охлаждения.6. Откручиваем крепление кронштейна радиатора отопителя под капотом. Люди потом шпильку на этом кронштейне укорачивают.7. Снимаем передние сиденья.8. Снимаем облицовку ручника и тоннеля пола.9. Снимаем приборку и “бороду”.10. Снимаем кожух рулевой колонки.11. Снимаем подрулевые переключатели. Рекомендую отметить маркером положение переключателей на валу руля перед их снятием.12. Снимаем облицовки передних стоек кузова.13. Снимаем облицовку панели приборов.14. Снимаем боковые дефлекторы.15. Снимаем панель (торпедо).16. Снимаем педаль газа.17. Снимаем все пластмассовые воздуховоды печки.18. Располовиниваем по горизонтали корпус вентилятора печки и осушителя. Корпус печки и осушителя соединяется спец скобами, по-моему, по 5 штук на каждом корпусе. Это даёт нам свободный ход центрального корпуса печки (на фотографии). Такие трудности только из-за осушителя кондиционера внутри своего корпуса. Это он не дает двигать всю панель в сборе.
19. Откручиваем по бокам крепёж усилителя панели приборов (балку).20. Откручиваем крепёж рулевой колонки и опускаем ее на пол. В моём случае опустить рулевую колонку на пол мешал не отсоединяющийся провод от сигналки, пришлось придерживать рулевую колонку помощнику.21. Отодвигаем усилитель панели приборов (балку), крутим-вертим центральный корпус печки.21. Вытаскиваем радиатор печки.22. Заменяем радиатор отопителя и собираем всё в обратном порядке.
Лайфхак: Каждый саморез и болт от пластмассовых деталей я приклеивал к месту его откручивания или рядом малярным бумажным скотчем. Тогда он не потеряется и будет понятно, где его законное место.
Подготовка к замене отопителя
Начинать работы самостоятельно рекомендуется только при наличии гаража и набора инструмента. Полная разборка и сборка передней панели займёт весь день, упрощённый способ потребует не меньше 3-х часов. Инструмент для работы:
- хороший набор отвёрток и ключей;
- набор головок на 7,8,10,13;
- плоскогубцы;
- ножовка по металлу;
- острый нож;
- болгарка;
- армированные шланги диаметром 20 мм;
- ёмкость и шланг для слива ОЖ;
- новый радиатор.
На рабочем месте должно быть хорошее освещение, а все мелкие детали при разборке будет удобно складывать в отдельные коробочки. После того как двигатель немного остыл, приступают к замене радиатора печки. Это возможно двумя способами: со снятием панели целиком и с частичной разборкой и отрезанием стенки корпуса отопителя.
Распространенные неисправности вестгейта
Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.
В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).
В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки. Затем производится настройка актуатора турбины.
Как выбрать правильный радиатор отопителя
Перед тем, как выбрать радиатор печки, стоит знать, что они могут быть как алюминиевые, так и медно-латунные. Трудно однозначно расставить приоритеты в выборе по одному материалу, но особенности работы есть у каждого. Особенности эти диктуются свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, а поэтому прогревается медленнее. Нельзя сказать, что это плохо, поскольку тепловая инерция у такого радиатора достаточно велика. Это значит, что он может долго не остывать.
Алюминиевый радиатор — наоборот. Быстро прогревается, но так же быстро и остывает. Есть у него еще несколько минусов. Во-первых, алюминиевый радиатор неремонтопригоден. Раз потек — можно выбрасывать. Медный паяется довольно просто и сколько угодно раз. Только выбирать его нужно правильно, поскольку при продаже, особенно на авторынке, может попасться экземпляр после ремонта, с удаленными перегородками. Течь он не будет, но и тепла тоже не даст. Антифриз будет просто проходить сквозь такой радиатор, как сквозь трубу.
Также стоит обратить внимание на наличие пластиковых завихрителей жидкости. Их видно, если посмотреть в патрубок. Это спиралевидные пластиковые пластины, которые увеличивают на 25%!эффективность работы радиатора
Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца
Это спиралевидные пластиковые пластины, которые увеличивают на 25%!эффективность работы радиатора. Цена радиатора отопителя на Калину может составлять от 900 рублей за оригинал, а малоизвестные конторы могут предлагать свои радиаторы и за 600-800 рублей. Естественно, что лучше переплатить и купить оригинальный новый. Медь или алюминий — на усмотрение владельца.
Замена радиатора без снятия передней панели
Классический способ замены радиатора отопителя Калины видео которого мы представили на страничке, предполагает полный демонтаж салона. Вдвойне обидно, что приходится терять целый день, если менять радиатор самостоятельно, или пять тысяч и тоже целый день, если пользоваться услугами СТО.
Однако, есть способ, который позволяет проводить замену радиатора с меньшими трудозатратами и быстрее. Альтернативный способ замены заключается в том, что при помощи пилки от ножовки по металлу, перед удалением старого радиатора, из него вырезается сегмент с патрубками или же просто отрезаются патрубки. Если радиатор алюминиевый, то в этом случае патрубки будут пластиковые и их удаление займет от силы 15 минут. Следует учитывать еще некоторые нюансы при замене.
После удаления патрубков, чтобы не ослаблять переднюю панель, можно тоже сделать надрезы в тех местах, которые указаны на фото, на кожухе отопителя. В этом случае больше не придется демонтировать панель полностью при замене радиатора. Достаточно просто слить антифриз, демонтировать педаль газа (можно также снять блок крепления педали тормоза, хотя многие обходятся и без этого), укоротить штатную направляющую шпильку на 10 мм (крупными кусачками, плоскогубцами), вынуть старый радиатор и поставить на место новый.
Таким образом можно просто решить вопрос с заменой радиатора печки на Калине, сэкономить время и деньги. Пользуйтесь правильным антифризом и удачных всем зимних дорог!
Наверное это неправильно — ехать к дилеру на неновой и негарантийной машине для ремонта. И, тем более, неправильно выкладывать это здесь — типа “помылись”, “пофоткались”… Наверное)))
Вернувшись из отпуска, когда машина стояла без движения 10 дней, увидел лужу на водительском коврике. Лужа сопровождалась специфическим запахом охлаждающей, как вы понимаете, жидкости.
Про этот дефект я знал давно, еще с осени 2015 года, когда негерметичность радиатора проявлялась только запахом. Тогда я спрятал мозги за полку под бардачком и мечтал, что хуже не будет.
Но, поездив некоторое время летом — без дождей и в жару, течь прекратилась, вонять перестало.
Настала осень))) Осень в нашем регионе наступила ровно 1 сентября: начались дожди и холод (15 градусов после 30-35 градусной жары в августе). Дождь 1 сентября указал на необходимость срочной замены радиатора, т.к. ездить с запахом и в тумане не очень полезно для здоровья.
И вот настал тот день, когда я купил в это:
Еще купил патрубки и хомуты — на 280 рублей. Причем патрубки настолько ходовой товар, что пришлось за ними поохотиться. Нашел в самом дорогом магазине))
Тогда же начал мучительные поиски места ремонта, т.к. самому делать возможности и желания, а главное — умения — нет. Ну не могу я на день остаться без главной машины, да еще ее и разобрать самому)))
Объехал пару гаражных СТО: цена за работу по замене оказалась от 3500 до 4500 рублей. Жесть, подумал я, и продолжил поиски. Спросил на работе у коллег — дали номер телефона одного человека, который попросил за работу 2000 рублей. Надо было ехать к нему домой или еще куда-нибудь, куда он скажет. Машину оставлять на весь день, и это — как минимум. То есть возможно, что доделывать он будет на следующий день.
И тут я просто так позвонил дилеру, — там обслуживал машину в гарантийный период, не далеко от дома. Да и гарантия на работу будет… Ответ дилера — примерно 5000 рублей. С запчастями. Но у меня-то все куплено! “А если все куплено, ответили мне, то примерно 2500”. Шок — это первое что я испытал)) Если я был готов отвалить 3500 за все это дело без учета запчастей, то это очень приятное предложение!
Решил записаться. Я был готов к увеличению стоимости, и оно случилось! Из-за замены патрубков. Ну, я попробовал задать вопрос: “По какому праву?!” Но даже сумма 3385 рублей — нормально с учетом покупки трех литров ОЖ у дилера. К сожалению, 1,5 литров феликса карбокса, которые я взял с собой не хватило…
Таким образом теперь езжу на полностью исправном автомобиле!
Единственное, что доливали фирменный антифриз G12. Поклялись, что с феликсом совместим.
Не работает печка на Ладе Калине. Причины
Любая поездка зимой — испытание для водителя. Лед и снежные заносы заставляют внимательно относиться к вождению. Человек за рулем должен чувствовать себя комфортно, чтобы не отвлекаться от дороги. Но что если за бортом -20, а вы обнаружили, что печка не греет или даже совсем отказывается работать? Ведь без нее зимой не обойтись — с заиндевевшими стеклами и дрожащими от холода руками далеко не уедешь. Выход один — искать неисправность и устранить ее, самостоятельно или с помощью специалистов. Сегодня мы расскажем, почему может не работать печка на «Ладе Калина» и как это исправить.
Почему не работает печка на Ладе Калина
Итак, почему нормально работала система отопления вдруг сломалась? Здесь может быть целый ряд причин — прямых и косвенных. Последние обусловлены неполадками в системе охлаждения или невнимательностью. Например:
- Вы включили режим рециркуляции воздуха и забыли выключить его;
- Или вентиляционные отверстия в багажном отсеке засорились.
- Виновником плохой работы печи может оказаться салонный фильтр, который выработал свой ресурс и требует замены.
Прямые же причины связаны с неполадками элементов системы отопления: вышли из строя датчиком температуры или сгоревшим двигателем. Ниже мы рассмотрим основные проблемы подробнее.
Как отремонтировать печь на Калине
Начнем с системы охлаждения. Поскольку она и отопительная системы тесно связаны, многие ее проблемы влияют и на печь. Начать стоит с проверки уровня тосола. Его количество должно быть между отметками min и max на самом бачке. Если тосола слишком мало, то его следует немедленно долить.
После того, как вы добавите тосол (если это было необходимо), проследите несколько дней за его уровнем. Он уменьшается? Выходит, где происходит утечка. Для начала проверьте радиатор, а затем все другие элементы системы охлаждения. Дырявый радиатор придется запаивать или менять, утечки из-под прокладок устраняются их заменой. Также оцените, не подтекают ли патрубки и как затянуты соединительные хомуты.
Корнем всех зол может быть засорение в системе охлаждения или плохо работающий водяной насос. В обоих случаях тосол плохо циркулирует, что и вызывает неудовлетворительную работу печки.
Подложить вам свинью может и термостат заклинил. Проверить его работоспособность несложно — прогрейте двигатель до температуры срабатывания термостата и потрогайте верхний патрубок радиатора. В норме он должен быть горячим. Если это не так, термостат придется заменить.
Иногда в системе охлаждения возникают воздушные пробки. Вообще они должны исчезать самостоятельно, исходя через расширительный бачок, но в некоторых случаях этого не происходит.
Как же побороть воздух в системе? Для начала следует тщательно протянуть все хомуты.
Далее продиагностируйте крышку расширительного бачка, при необходимости замените ее (если клапан неисправен).
Осмотрите патрубки на предмет трещин и маленьких дырочек, если нужно, замените их на новые.
В некоторых случаях пропускать воздух может даже сальниках водяного насоса. Впрочем, в данном случае целесообразно потерпеть до замены ремня ГРМ, чтобы не снимать, а потом ставить кучу агрегатов по 2 раза.
Если с системой охлаждения все в порядке, проблемы нужно искать в системе отопления. Первый элемент, который стоит проверить — это датчик температуры. Он расположен за декоративной поверхностью плафона. Как нетрудно догадаться из названия, он фиксирует температуру в салоне. При этом проводится анализ полученных данных, и они сравниваются со значением, которое вы задали. Затем датчик подает команду на мотор-редуктор. Тот, в свою очередь, регулирует температуру подаваемого воздуха. Главный признак неисправности датчика — печка дует воздухом одинаковой температуры, а любые манипуляции с регулятором не приносят результата.
Если печь издает странные звуки или не работает вообще, скорее всего, возникли неполадки с ее моторчиком. Решение этой проблемы лучше доверить специалистам.
Как видите, дорогие читатели, некоторые неисправности печи легко устраняются своими руками, но есть и те, с которыми лучше отправиться на СТО. Однако перед этим неплохо будет локализовать причину неисправности. Вероятно, вы сможете справиться с ней сами, а даже если и нет, то сервисменам будет гораздо проще разобраться с поломкой, когда вы расскажете, что именно работает не так.
Опасность поломки
Течь из радиатора отопителя может стать причиной серьезных неприятностей.
Как вовремя распознать
- Первый признак это маслянистые подтёки под ковриком водителя. Достаточно извлечь коврик, и посмотреть на его обратную сторону.
- Косвенным признаком может быть запотевание стёкол в ясную погоду. В этом случае в салоне будет чувствоваться запах антифриза. В зависимости от производителя и типа антифриза, запах может быть разный. От противного химического, до приторно сладкого.
Причины частой замены
Радиаторы печки именно в Калине славятся своей недолговечностью. А все это потому, что алюминиевый корпус данной детали не выдерживает длительного контакта с агрессивными антифризами.
Поэтому при замене мы рекомендуем медные радиаторы, их можно запаять и они в целом более долговечны.
