Замена распределительного вала: как поменять распредвал самому

Замена на новый или восстановление старого распредвала

Повреждения всегда анализируются. По царапинам и задирам на опорных шейках, трещинам и деформациям, эксперты определяют степень износа. Обязательно исследуется область посадки узла в постели. Измеряются размеры шеек и опор корпуса — используется микрометр. Если повреждения сильные, а отклонения в диаметрах большие — проводить ремонт нецелесообразно. Восстановить в таком случае деталь будет сложно, это обойдётся гораздо дороже.

Когда дефекты незначительны — например, выработка вала слабо выражена, царапины на поверхности под сальники небольшие, проводится ремонт. В данном случае отлично поможет шлифовка поверхностей и установка новых сальников с небольшим осевым сечением.

Одна из самых частых неполадок распредвалов — это изнашивание кулачков. Дефект этот проявляет себя обычно характерным стуком внутри мотора при запуске на «холодную». Если игнорировать первоначальные симптомы, проблема усугубится. Возрастёт шум, появится металлический лязг уже не только на стадии пуска, но и в процессе движения.

Кулачок распредвала

Причинами раннего износа кулачков являются:

  • засорение маслофильтра;
  • заправка некачественным автолом;
  • частый перегрев силовой установки — металл кулачков от этого начинает «вести»;
  • низкий уровень смазки;
  • ошибочно выставленный зазор клапанов;
  • неправильно установленные фазы ГРС.

Вторая частая неисправность — дефекты шеек опоры. К ним относят задиры, царапины, различные потёртости. Опорные элементы также прогибаются, трескаются, изменяют начальную форму. Нарушения мелкого типа вызываются естественным износом или некачественным составом моторного масла. Они легко устраняются шлифовкой и одновременной очисткой внутренних деталей автомобильного мотора — цилиндров, поршней, колец. Одновременно маслонасос и система охлаждения ДВС подвергаются тщательной диагностике, некорректная их работа исправляется.

Искривление опорных шеек определяется не визуально, а на специальном оборудовании. Существует допустимая степень искривления, которая определяется величиной 0,05 мм (для легковых авто).

Значительные дефекты шлифовке не поддаются, поэтому распредвал заменяется новым

Однако крайне важно суметь выявить причину, которая привела к износу. В противном случае, проблема повторится

Как правило, кулачки и опоры часто ломаются, изнашиваются раньше срока в экстремальных условиях. Когда автомобиль эксплуатируется чаще нормы, попадает в ДТП и различные столкновения.

СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Распределительный вал установлен в отверстии подшипников, выполненных в теле головки блока цилиндров, и зафиксирован упорным фланцем. Распределительный вал воздействует на клапаны через коромысла, установленные на шпильки в верхней части головки блока цилиндров и закрепленные гайками через держатели коромысел.

Вам потребуются: теже инструменты, что и для снятия ремня привода газораспределительного механизма, крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), а также торцовая головка «на 13», ключ «на 13», динамометрический ключ.

1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

2. Снимите зубчатый шкив распределительного вала (см. «Замена сальника распределительного вала»).

ПРИМЕЧАНИЕ

Распределительный вал можно заменить, не снимая головку блока цилиндров. В данном подразделе замена распределительного вала для наглядности показана на снятой головке блока цилиндров.

3. Отверните гайку крепления…

4. …снимите со шпильки коромысло с держателем…

5. …и извлеките гидрокомпенсатор.

6. Аналогично снимите остальные коромысла и извлеките гирокомпенсаторы.

7. Выверните два болта крепления…

8. …снимите упорный фланец…

9. …и извлеките распределительный вал из тела головки блока цилиндров.

ПРЕДУПРЕЖДЕНИЕ

При каждом снятии распределительного вала заменяйте сальник новым.

10. Осмотрите распределительный вал.

На шпоночной канавке и резьбовой части на носке вала не должно быть повреждений и износа, а в проточке под упорный фланец – следов чрезмерного износа и забоин. Поверхности опорных шеек и кулачков должны быть хорошо отполированы, без повреждений. Если есть следы заеданий, перегрева, глубокие риски или ступеньки от износа, замените вал.

ПРЕДУПРЕЖДЕНИЕ

Шлифовка кулачков распределительного вала для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.

11. Измерьте высоту профиля кулачков (размер между вершиной и затылочной частью кулачка) и сравните с номинальным размером, указанным в табл. 5.1.

Таблица 5.1

НОМИНАЛЬНЫЙ РАЗМЕР ПРОФИЛЯ КУЛАЧКОВ

Измеряемый кулачок Номинальный размер, мм
Кулачок впускного клапана 37,559
Кулачок выпускного клапана 37,559

12. Измерьте диаметры опорных шеек распределительного вала и ихподшипников, вычислите зазоры в подшипниках валов, определяемые половиной разности между диаметрами подшипников в головке блока цилиндров и диаметрами шеек (табл. 5.2 и 5.3).

При износе, превышающем допустимый, замените распределительный вал на ремонтный, так как перешлифовка шеек на ремонтный размер не предусмотрена.

Таблица 5.2

НОМИНАЛЬНЫЕ ДИАМЕТРЫ

ШЕЕК И ПОДШИПНИКОВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Номер шейки Диаметр шейки, мм Диаметр подшипников, мм
1 44,74–44,76 44,783–44,808
2 44,99–45,01 45,033–45,058
3 45,24–45,26 45,283–45,308
4 45,49–45,51 45,533–45,558
5 45,74–45,76 45,783–45,808
Таблица 5.3

РЕМОНТНЫЕ ДИАМЕТРЫ

ШЕЕК И ПОДШИПНИКОВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Номер шейки Диаметр шейки, мм Диаметр подшипников, мм
1 45,12–45,14 45,163–45,188
2 45,37–45,39 45,413–45,438
3 45,62–45,64 45,663–45,688
4 45,87–45,89 45,913–45,938
5 45,12–45,14 45,163–45,188

ПРЕДУПРЕЖДЕНИЕ

При установке нового распределительного вала коромысла клапанов замените новыми. Перед первым пуском двигателя и для улучшения условий приработки рекомендуется добавить в моторное масло противозадирную антифрикционную присадку.

13. Установите смазанный моторным маслом распределительный вал в тело головки блока цилиндров. Установите все ранее снятые детали в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Пускать двигатель после установки распределительного вала можно не ранее чем через один час, это время необходимо для полимеризации герметика.

14. Отрегулируйте натяжение ремней привода генератора и компрессора кондиционера, а также насоса гидроусилителя рулевого управления.

Вернуться в оглавление

Все права на фото и текстовые материалы принадлежат ООО «Издательский Дом Третий Рим»

5.2.16. Проверка, снятие и установка форсунок

Работайте с топливными форсунками предельно осторожно. Никогда не подставляйте
руки или любые другие части тела под струю форсунки, так как благодаря
высокому рабочему давлению струя топлива может проникнуть через кожу,
что приведет к фатальным последствиям. Настоятельно рекомендуется выполнение
всех работ, связанных с проверкой исправности форсунок под давлением,
поручить специалисту по системам впрыска топлива или СТО

Настоятельно рекомендуется выполнение
всех работ, связанных с проверкой исправности форсунок под давлением,
поручить специалисту по системам впрыска топлива или СТО.

 ПРОВЕРКА

1. Форсунки изнашиваются при длительной эксплуатации и разумно
ожидать, что они будут нуждаться в ремонте или замене после 100
000 км пробега. Точную проверку исправности, переборку и калибровку
форсунок необходимо поручить специалисту. Дефектную форсунку, которая
может быть причиной детонации или дымления, можно определить без
разборки следующим образом.

2. Запустите двигатель, установите режим быстрого холостого хода.
Поочередно постепенно ослабьте соединительную муфту на каждой форсунке.
Когда будет ослаблена соединительная муфта на дефектной форсунке,
детонация или давление должны прекратиться.

 СНЯТИЕ

Работайте очень осторожно, не допускайте попадания грязи в форсунки
или топливопроводы. 1

Аккуратно очистите область вокруг форсунок и соединительных
гаек трубок форсунок

1. Аккуратно очистите область вокруг форсунок и соединительных
гаек трубок форсунок.

2

На двигателях F8Q, отсоедините отводящие трубки от форсунок
(см.иллюстрацию).

3. Отверните соединительные гайки, крепящие трубки форсунок к топливному
насосу высокого давления. Закройте открытые соединительные муфты,
чтобы не допустить проникновения грязи.

4. Отверните гайки и отсоедините трубки от форсунок (обратитесь
к сопроводительной иллюстрации). Если необходимо, трубки можно
удалить полностью. Заметьте местоположение скоб, прикрепленных
к трубкам. Закройте концы форсунок, чтобы предотвратить проникновение
грязи.

5a. Топливная форсунка в разрезе — двигатели F8Q:

1 — Топливная форсунка

2 — Медная шайба

3 — Втулка

4 — Уплотнительная огнеупорная шайба

5 — Свеча накаливания

5b. На двигателях F8Q, отверните форсунки с помощью глубокого
гнезда или накидного ключа (27 мм).

5c. Снимите их с головки блока цилиндров.

5d. На двигателях F8Q с турбокомпрессором, в держателе форсунки
№1 вмонтирован датчик подъема иглы форсунки, поэтому для снятия
форсунки потребуется специальный инструмент. Если его нет,
то в глубоком гнезде необходимо сделать прорезь для проводки
датчика (обратитесь к сопроводительной иллюстрации).

6. На двигателях F9Q, отверните болты, крепящие зажимные планки
форсунок к головке блока цилиндров. Снимите планки и форсунки, затем
уберите прокладки уплотнения между форсунками и головкой блока цилиндров.

7a. На двигателях F8Q, уберите медные шайбы.

7b. Уберите огнеупорные шайбы из головки блока цилиндров.
Также уберите втулки, если они свободны (обратитесь к иллюстрациям).

 УСТАНОВКА

1. На двигателях F8Q, приобретите новые медные и огнеупорные шайбы.
Также замените втулки, если они повреждены.

2. Старайтесь не ронять форсунки. Также не зажимайте их в верстачных
тисках.

3. На двигателях F8Q, начните установку, вставляя втулки
(если удалены) в головку блока цилиндров. Установите новые
огнеупорные шайбы в головку блока цилиндров

Обратите внимание,
что эти шайбы должны устанавливаться выпуклой стороной вниз
(к головке блока цилиндров) (см иллюстрацию). 4

Установите новые медные шайбы в головку блока цилиндров

4. Установите новые медные шайбы в головку блока цилиндров.

5

Вставьте форсунки и затяните их приведенным в Спецификациях усилием.
На двигателях F8Q с турбокомпрессором, используйте специальный инструмент
(обратитесь к параграфу 7 выше), чтоб зажать форсунку №1 с датчиком
подъема иглы.

6. На двигателях F9Q, установите новые уплотнительные прокладки
между форсунками и головкой блока цилиндров. Вставьте форсунки,
затем установите зажимные планки. Затяните планки приведенным в
Спецификациях усилием.

7. Установите трубки форсунок и надежно затяните соединительные
гайки. Разместите скобы на трубках так, как было отмечено перед
снятием.

8. Подсоедините отводящие трубки (двигатели F8Q).

9. Запустите двигатель. Если сделать это не удается, прокачайте
топливную систему, обратитесь к Разделу

Заливка и прокачка топливной системы.

Инструкция: снятие и установка распредвала

Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:

  • ослабить хомут, отделить трубку сапуна от воздушного фильтра;
  • вытащить шланг воздушного фильтра;
  • скинуть трос подсоса;
  • изъять привод газовой заслонки;
  • вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
  • установить распределительный вал в конец сжатия цилиндра номер 4;
  • ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;

ослабление цепи распредвала

  • отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;
  • снять цепь, подвесить её на проволоку;
  • открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;

откручивание болтов постели распредвала

снять распредвал.

Постель может сниматься вместе с распредвалом, как на Вазах или отдельно. Если она вытаскивается одновременно, то далее вытаскивается упорный фланец. Держится он на гайке под номером «10». После снятия фланца, вал извлекается из постели — надо немного приподнять кулачок, тем самым, освободив его от давления пружины.

Старый распредвал обязательно подвергается дефектовке. Как и говорилось выше, если уровень повреждений значительный, ремонтировать не имеет смысла. В ходе снятия распределительного вала проверяются одновременно другие части ГРМ — коромысла, пружины, маслосъёмные колпачки.

Установка нового или отремонтированного распредвала проводится строго по инструкции. Одно из главных правил — закручивать болты в определённом порядке и с нужным усилием. Например, для Жигулей момент затяжки составляет 18,3 Н/м.

Далее по монтажу:

поставить пружину кулачка;

  • смазать постель чистым маслом;
  • установить новый распредвал так, чтобы кулачки не опирались на шайбу толкателя клапана верхней частью носика;
  • завернуть болты упорного фланца, используя ключ на «10»;
  • закрутить фиксаторы, действуя по той же схеме — через один;
  • поставить на место разрезную шестерню, цепь, шайбы — цепь рекомендуется соединять с шестернёй ниткой, чтобы не было перескока по зубьям;
  • затянуть крепёжный болт звёздочки, используя ключ на «17»;
  • установить стопорную шайбу;
  • задействовать механизм натяжения, уперев монтировку в башмак и крепко зажав шток распредвала.

Также замену вала любой уважающий себя автомеханик проведёт одновременно с установкой новых рокеров. Их ещё называют коромыслами. Делается это потому, что выработка деталей приводит к преждевременному износу самого распредвала.

Как заменить сальник распредвала?

Замена сальника распредвала входит в обязательный перечень работ. Сальник или манжета представляет собой уплотнительное кольцо из эластичного материала, не позволяющее маслу вытекать из распределительного вала. Основная причина изнашивания этой прокладки — банальное устаревание. На распредвал устанавливаются 2 сальника — передний и задний.

Неисправность элемента проявляется любым способом — изменение формы, разбухание, разрыв, появление трещин. Часто сальник просто выпадает из своего посадочного места. Неисправность уплотнителя диагностируется визуально — появление следов масла на крышке ГРМ, перескок ремня и т. д.

Заменить передний сальник куда легче, чем задний. Достаточно скинуть клапанную крышку, ремень ГРМ тоже снять, и зафиксировать шкив от проворота монтировкой. Также демонтируется шкив с хвостовика распредвала и шпонка, расположенная за ним. Затем сальник выковыривается отвёрткой или пинцетом.

Замена сальника распредвала

Как заменить цепь распредвалов?

Если газораспределительный механизм автомобиля оснащён цепным приводом, то может потребоваться замена цепи распредвалов. Несмотря на конструктивную прочность, данный элемент обрывается по причине эксплуатационного износа, низкого качества металла, заедания распредвала и других сопутствующих причин. Спровоцировать обрыв может также резкое торможение автомобиля или интенсивное наращивание оборотов.

Процедура замены цепи также не вызовет особой сложности. Надо снять металлическую клапанную крышку, провернуть коленвал до совпадения меток и зафиксировать валы. Старая цепь снимается без демонтажа шестерни коленвала

Особое внимание уделяется натяжению ведущей ветви. Она должна проводится с учётом совпадения меток на шестернях распредвалов и подшипниках

Установка распределительных валов самостоятельно

Распределительный вал является частью системы газораспределительного механизма любого двигателя. Задачей распредвала является синхронизация рабочих тактов ДВС (упорядоченное открытие и закрытие клапанов для впуска горючей смеси и выпуска отработавших газов). От него зависит работа двигателя и исправность многих запчастей автомобиля.

Распределительный вал может размещаться как сверху, так и снизу. На некоторых двигателях устанавливается два распредвала.

Вращение распредвала происходит путем передачи крутящего момента от коленчатого вала посредством цепной или ременной передачи. При этом угловое смещение распредвала прямо пропорционально зависит от углового смещения коленвала. Соответствие угловых смещений влияет на работу двигателя – если они не будут соответствовать друг другу, то порядок работы цилиндров будет нарушен, и как результат, ДВС не будет работать.

На какие неисправности указывает стук распределительного вала

В некоторых случаях при пуске холодного двигателя появляется посторонний глухой стук в клапанной крышке. Это связано с тем, что у «холодного» ДВС смазка в трущихся деталях отсутствует и после запуска моторное масло начинает смазывать трущиеся детали, в результате чего стук впоследствии пропадает.

На появление стука влияют:

  • неисправность постели распредвала;
  • деформация распредвала или его частей;
  • естественный износ кулачков распредвала;
  • неисправность системы смазки, в том числе низкое качество или несвоевременная замена моторного масла;
  • неправильный процесс подачи топлива.

Системы фаз газораспределения

Регулировка фаз: Распределительный вал регулируется специальной системой. Это позволяет регулировать время открытия и закрытия клапанов.

Современные бензиновые двигатели часто имеют систему регулировки распредвала (система фаз газораспределения Variable Valve Timing, VVT). Эта система позволяет достичь соответствия современным экологическим нормам, принятым Евросоюзом и рядом других стран. Благодаря этой системе происходит адаптация синхронизации распредвала в соответствии с текущей ситуацией вождения. Например, во время остановки машины и работы двигателя на холостом ходу система регулировки распредвала настраивает систему газораспределения двигателя на более эффективную работу, чтобы снизить расход топлива и, соответственно, уменьшить уровень вредных веществ, выпускаемых через выхлопную систему автомобиля.

На мощных двигателях система фаз газораспределения, как правило, общая как на стороне всасывания, так и на стороне выхлопа. Регулировка распределительного вала в основном состоит из гидравлической системы регулировки и регулирующего клапана. Благодаря этой системе фазы газораспределения. Например, на разных режимах работы двигателя требуется разная величина фаз газораспределения. Так, при работе двигателя на холостом ходу фазы должны быть короткими. На высоких оборотах фазы должны быть более широкими.

В итоге двигатели с изменяемыми фазами газораспределения постоянно меняют работу распредвала в зависимости от режима движения.

Помимо гидравлической системы регулирующие фазы газораспределения, система Variable Valve Timing, VVT регулирует работу двигателя с помощью датчиков на коленчатом валу и с помощью информации о вращении распредвала.

Одним из самых известных типов регулировки распределительного вала является система «Vario Cam» от Porsche (теперь «Vario Cam Plus»). Натяжитель цепи действует как регулировочный элемент, который поднимает или опускает звенья цепи между двумя распредвалами (DOHC) в зависимости от частоты вращения двигателя. В этой системе давление масла имеет решающее значение.

Еще одна известная система регулировки распредвала была представлена компанией Тойота в начале 2000-х годов. Она называется VVTL-i (система с изменяемым временем работы клапанов).

Здесь помимо фазировки распределительного вала может изменяться ход клапанов через распредвал. Функцию регулировки подъема клапанов автопроизводители видят по-разному. Например, некоторые автопроизводители реализуют работу клапанов через переменные углы отклонения. Другие же (Porsche Vario Cam Plus) используют специальные по конструкции кулачки в сочетании с многоточечными толкателями.

Honda использует, например, разные по размеру кулачки (i-VTEC), которые в сочетании с переключаемыми коромыслами позволяют изменять подъем клапана в два этапа.

Вот как работает эта система с изменяемыми фазами газораспределения:

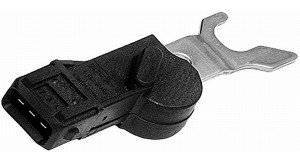

Что такое и для чего предназначен датчик распредвала

Необходимо вовремя реагировать на изменения в процессе эксплуатации. А они обязательно будут. Настройка распредвала, для достижения нужных вам параметров, будет происходить и в процессе эксплуатации двигателя. И в помощь нам существует такое устройство, как датчик Холла (датчик положения распредвала или датчик фаз газораспределения).

Конструктивные особенности разных типов двигателей, могут предполагать разные места размещения датчика распредвала на двигателе. Но, принцип его действия неизменен. Кроме того, датчик распредвала функционально, имеет связь с датчиком частоты частоты вращения коленвала.

Принцип действия датчика распредвала устроен на эффекте Холла – изменение напряжения в полупроводнике, в момент изменения пересекающего его магнитного поля. В самом датчике расположен магнит.

Металлическиё зуб (репер) производит замыкание магнитного зазора и меняет магнитное поле. Сам репер располагается на зубчатом колесе распредвала (как вариант, на задающем диске расположенном на распредвале).

Установка датчика распредвала предполагает его связь с системой управления двигателя. Основываясь на сигналах датчика Холла, ЭБУ двигателя считывает расположение поршня первого цилиндра в ВМТ такта и обеспечивает впрыск и зажигание смеси.

Эксплуатация и ремонт распредвалов

Распределительный вал— деталь достаточно надежная, которая «проходит» как минимум, до первого серьезного ремонта двигателя. В случае, если у вас классическая модель двигателя без гидрокомпенсаторов, через каждые 10-15 тысяч километров необходимо контролировать зазоры распредвала с рокерами, выполнять их настройку. Во всех типах двигателей следует контролировать натяжку ремня или цепи ГРМ. Подобные узлы имеют ограниченный ресурс работы. Со временем цепи могут растягиваться и задевать в работе блок двигателя.

Неисправности распредвалов

Распредвалы, как и все «трущиеся» детали, подвергаются механическому износу. Также приходят в негодность подшипники, может разрушится и потерять форму сальник распредвала. Поломка распредвала может в последствии вывести из строя другие механизмы двигателя.

Причинами подобных проблем могут быть:

  • естественный износ распредвала;
  • низкое качество масла;
  • недостаточное давление масла;
  • недостаточный уровень масла;
  • нарушения температурных режимов работы двигателя (вне рабочего диапазона температур масло становится жидким и частично теряет свои свойства);
  • механические повреждения, например натяжной ролик и ремень распредвала имеют ограниченный срок эксплуатации, при разрыве ремня ГРМ двигатель и распредвалы могут получить значительный урон.

Диагностика и ремонт распредвала

Возможные проблемы с распредвалом выдает шум при его работе. Причиной шума может быть подшипник распредвала, требующий замены.

Если стучит распредвал, вероятней всего, выработка рабочих поверхностей привела к критичным люфтам. Обычно валы имеют допуски на размер выработки и искривления. В случае возникновения шумов необходимо выполнить замеры поверхностей распредвала. Стук распредвала — повод срочно обратится в сервисный центр.

Падение давления масла в двигателе также может указывать на износ распредвала.

Замер диаметра шеек распредвала микрометром

Как проверить распредвал? Самый надежный способ — снять распредвалы. Если они имеют явные, ощутимые задиры и полосы, необходимо восстановление либо замена. Для определения точных значений выработки потребуются микрометры различных модификаций. В случае, если ремонт неизбежен, необходимо выполнить полноценную диагностику головки блока цилиндров и всех узлов ГРМ.

Выработка на шейке распредвала

Как восстановить распредвалы? Распредвалы, имеющие допустимые размеры выработки и кривизны, подлежат восстановлению. В случае относительно небольшого износа вал лишь немного корректируют шлифовкой. При более значительном износе на поверхности наносится гальваническое напыление хрома или железа. Когда требуется значительное восстановление, выполняется наплавка металла с помощью газовой либо электродуговой сварки. После выполняется точная подгонка поверхностей контакта. Постель распредвала (место, куда устанавливается распределительный вал) протачивается на специальном станке либо вручную с помощью «разверток». Все элементы тщательно шлифуются, доводятся до номинальных размеров. Подобные процедуры требуют серьезных знаний технологии процесса и наличия специального оборудования.

Различные развертки для посадочных мест шеек и подшипников распредвалов

Наплавленные кулачки распредвалов перед шлифовкой

Замена распредвала

Как установить новый распредвал самому? Замена распредвала — сложная процедура, но, если вы обладаете необходимыми знаниями и навыками, такую операцию можно выполнить и в условиях домашней мастерской. До начала работ тщательно изучите узлы и механизмы двигателя, и узнайте, как снять его элементы.

Головка блока цилиндров ВАЗ 21061 — головка цилиндров; 2 — распределительный вал; 3 — задний корпус подшипников распределительного вала; 4 — прокладка; 5 — крышка головки цилиндров; 6 — передний корпус подшипников распределительного вала; 7 — сальник распредвала

Алгоритм замены распредвала ВАЗ 2107, ВАЗ 2106

  1. Демонтировать крышку клапанов головки блока цилиндров. Вам будет также полезно ознакомиться со следующей публикацией: Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров без посторонней помощи.
  2. Установить распредвал в конец сжатия четвертого цилиндра.
  3. Ключом на «13» опустить натяжитель цепи, упереть монтажку в башмак, крепко сжать шток, зафиксировать его гайкой натяжителя цепи. В случае когда сделать это не получается, необходимо демонтировать натяжитель.
  4. Плоской отверткой отогнуть стопорную шайбу болта крепления звездочки распредвала.

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

  1. Четвертая передача поможет зафиксировать распредвал, избежать его проворачивания.
  2. Ключом на «17» выкрутить крепежный болт звездочки.

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

  1. Вместе с шайбами, звездочками и цепью извлечь крепежный болт. Цепи при этом лучше соединить со звездочками ниткой, благодаря этому можно избежать перескакивания цепи по зубьям звездочки.

Замена распредвала ВАЗ 2107, ВАЗ 2106 своими руками

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
