Для чего нужен ремень ГРМ
Несмотря на большую важность ремня ГРМ не все автолюбители знают вообще о его существовании, не говоря уже о том, как его менять. А узнают о нем лишь тогда, когда произойдет его обрыв и погнуться клапана, повредятся цилиндры или будет полностью выведена из строя поршневая группа
Как следствие дорогостоящий ремонт, который выполнить самостоятельно не получится, и придется выложить немалые деньги за услуги специалистов СТО. А ведь этого можно избежать, достаточно уделять этому узлу совсем немного внимания, осматривая его хотя бы раз в год.
Осмотр состояния ремня
Если говорить об автомобилях Форд Фокус, то здесь ситуация немного отличается от других моделей. На автомобилях с объемом силовой установки 1.8 и 2 литра устанавливается цепь ГРМ, а с объемом 1.6 л ремень. У цепи есть свои преимущества и недостатки. К положительным моментам можно отнести достаточно большой ее ресурс до 250 000 километров, а основные недостатки — это более громкая работа и высокая стоимость замены. В случае возникновения каких-то проблем с цепью узнать об этом можно сразу потому как она начинает громче работать, или как говорят водители — греметь.
Определить установлена у вас цепь или ремень достаточно просто. Обычно цепь защищена металлической крышкой, а ремень пластиковой. Исключения бывают редко. Так как процессы замены цепи и ремня отличаются, то в нашей статье мы рассмотрим только одни тип привода, а именно ременной. Замене цепи будет посвящена отдельная статья.
VESKO-TRANS.RU
АвтоНовости / Обзоры / Тесты
Замена Ремня Генератора Форд Фокус 2 Видео
Как поменять ремень генератора на Ford Focus 1, 2 и 3?
Генераторное устройство является одним из основных компонентов любого современного автомобиля. Его работа обеспечивает питание бортовой сети автомобиля, поэтому устройство должно функционировать должным образом. Подробное руководство о том, как это сделать замена Ремень ремня генератора Ford Focus вы найдете ниже.
В каких случаях ремень нужна замена?
Мы поговорим о том, как установить, затянуть и отрегулировать ремень генератора брод Фокус 2 рестайлинг, 100, 105, 115, 125л.с. Для начала рассмотрим случаи, в которых вам нужен ремешок для замены. Согласно технической информации, приведенной в руководстве по обслуживанию, автомобилист должен менять приводной ремень не реже, чем через каждые 60 000 километров. Но срок службы ремня может быть ниже, все зависит от его свойств.
Необходимость замены может возникнуть в случае повреждения конструкции ремешка. На ее перерыв аккумулятор он будет разряжаться намного быстрее, так как питание автомобиля будет осуществляться от батареи, и батарея не будет пополняться через порванный ремень. Поскольку Ford Focus использует ремень для гидроусилителя рулевого управления и гидроусилителя руля, он не сможет работать при поворотах и жестком повороте рулевого колеса.
Необходимость замены ремня может быть определена по внешнему виду свистка, который появляется при запуске двигателя и при его работе при включении электрооборудования. Появление неполадок в работе блока генератора сопровождается зажиганием нового индикатора на приборной панели автомобиля в виде аккумулятора.

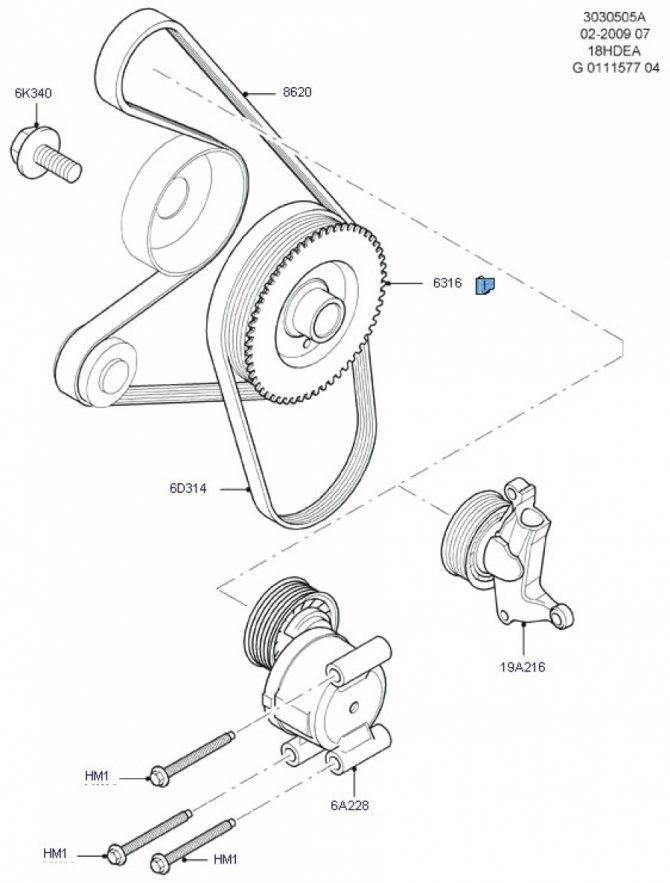

Если вы решите снять и установить ремень привода генератора и кондиционер, а также шкив натяжителя, вы можете узнать, как его носить, по следующим признакам:
- трещины, образованные на поверхности ремня;
- ремень стал не эластичным, как раньше;
- повреждение ремня видно на конструкции ремня;
- повреждение внутренних гвоздик;
- расслоение структуры.
Варианты выбора деталей
Прежде чем вы сможете снять, заменить и надеть новый ремешок, вы должны выбрать его. Длина и размер приводного ремня в Ford Focus могут варьироваться от 705 до 975 мм, количество ребер также будет варьироваться в зависимости от версии и года выпуска автомобиля. Укажите правильную информацию в рабочей тетради. Для автомобилей Ford Focus 2 кондиционированных бензина с объемом двигателя 1,4-1,6 л, вы можете использовать ремни производителя:
- уникальный ремень от Ford;
- Контитек продукт немецкого производства;
- Пояс Dayco (Италия);
- один из проверенных вариантов ремешка Bosch, создание Германии (создатель видео Павел Меньшаков).

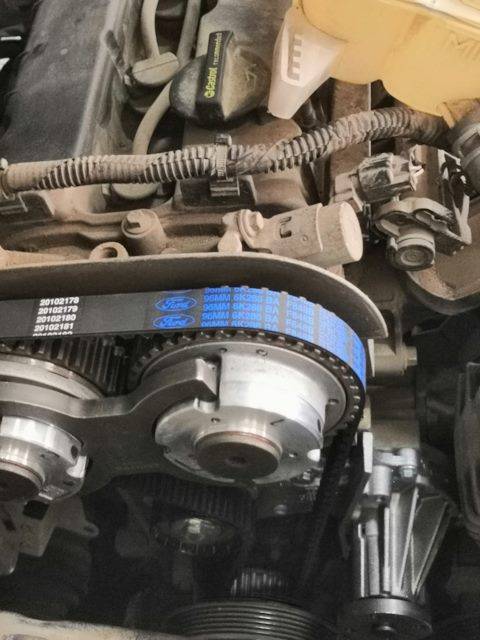

Очень простая замена ремня ГРМ на Ford Focus 2 с двигателем HWDA 1,6 100 л. с. (без муфт VCT. )
Сегодня к нам заехал яркий представитель американского автопрома, Ford Focus 2 рестайлинг с двигателем 1,6 100 лошадей, замена ГРМ и ещё по мелочи. Данный двигатель HWDA принципиально отличается от аналогичного 1,6 HXDA 115 лошадок только отсутствием муфт VCT. На спидометре 100000, хоть это и немного раньше рекомендуемого интервала замены, но как говорится лучше перебдеть.
Поскольку это дядюшка Форд то готовимся к небольшим трудностям. Во-первых, ремни привода вспомогательных агрегатов не имеют натяжных роликов и поэтому либо придется их срезать и купить новый комплект с приспособлениями для установки (комплект Dayco PVE001 на сегодняшней день 2700 на www.exist.ru), либо поставить на место старые используя русскую смекалку, как это сделать я в статье покажу. Во-вторых, все шкивы не имеют шпонок и держатся только на силе трения, поэтому нужно дважды все проверить перед тем как открутить их.
Вот собственно и сам пациент.
Снимаем высоковольтные провода и выкручиваем свечи, что бы в последствии было легче крутить коленвал. Так же откручиваем 11 болтов на 10 и снимаем клапанную крышку.
Откручиваем крепление расширительного бочка и отводим его в сторону, антифриз не сливаем.
Пока не сняли ремень генератора сорвем четыре болтика на 10 шкива помпы.
Операции по снятию компрессора кондиционера и генератора, описанные далее нужны если вы оставляем старые ремни, ну а если нет просто срезаете ремни ножом и пропускаете эти пункты.
Отсоединяем минусовую клейму аккумулятора. Откручиваем четыре болта компрессора кондиционера, отводим его в сторону и снимаем ремешок.
Отворачиваем болт и гайку, держащий кронштейн генератора и бачок ГУР.
Откручиваем нижней болт генератора.
После чего выкручиваем шпильку, генератор сместится вниз и можно будет снять ремень.

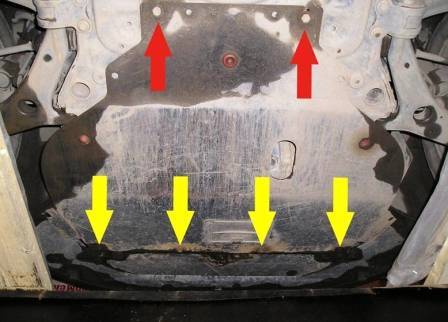

Поддамкрачиваем двигатель и демонтируем опору.
Выкручиваем несколько болтов на 10 и снимаем переднею защитную крышку ремня ГРМ.
На снятой крышке видно расположение болтов.

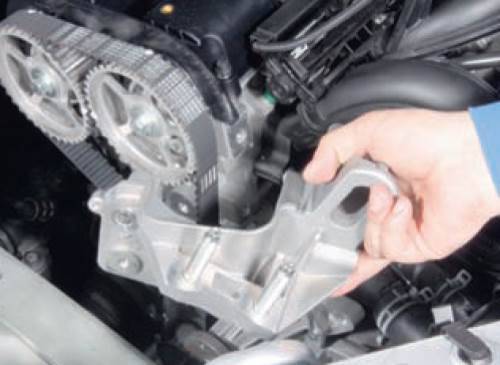

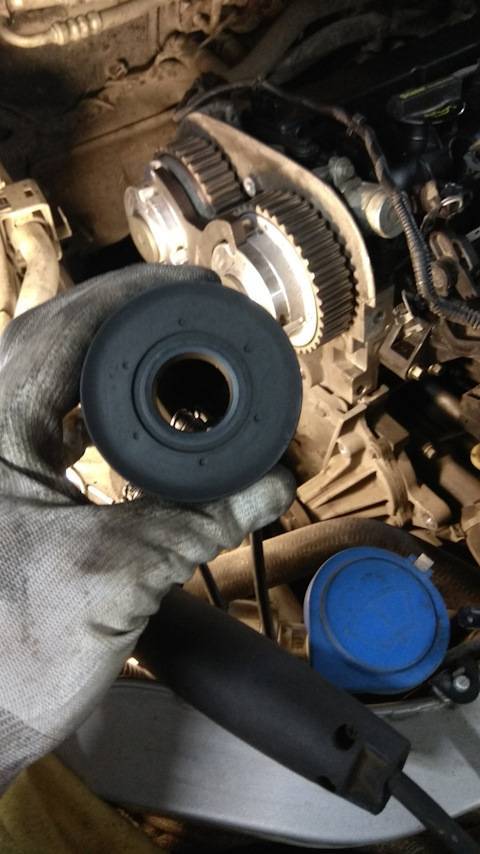

Далее демонтируем кронштейн, два болта спереди.

Выставляем верхнею мертвую точку. Для этого вращаем коленвал по часовой стрелки до момента, когда прорези на распредвалах встанут параллельно плоскости головки и в них можно будет вставить фиксатор распредвалов, в нашем случае обычный тридцать второй уголок.
Выкручиваем заглушку снизу.
Из набора нам понадобится только фиксатор коленчатого вала и натяжного ролика.
Закручиваем фиксатор вместо заглушки, он должен заблокировать коленвал от поворота по часовой стрелки. Можно снять фиксатор распределительных валов и проверить, покрутив коленвал.
Снимаем правое переднее колесо и брызговик. Убедившись, что все стоит на своих местах и заблокировано, приступаем к самому интересному, откручиваем болт шкива коленчатого вала. Я блокировал его универсальным фиксатором, а помощник через полутораметровый удлинитель срывал его. Затянут болт серьезно!
Снимаем шкив и открутив три болтика демонтируем нижнею крышку ГРМ.
На всякий случай ставим две метки на звездочки распредвалов.
Фиксируем натяжной ролик, после чего откручиваем его и снимаем вместе с ремнем ГРМ.
Ставим новый ремень ГРМ и натяжной ролик, снимаем фиксатор ролика, тем самым натягивая ремень.
Убеждаемся, что коленвал уперся в наш фиксатор, после чего ставим на место нижнею крышку ГРМ и шкив коленчатого вала. Ставим новый болт коленвала.
Затягиваем его моментом 40 Н/м + доворачиваем на 90 градусов. После снимаем все фиксаторы и проворачиваем коленвал два оборота. Метки на распредвалах должны совпасть и фиксаторы коленвала и распредвала встать на свои места. Далее устанавливаем все детали в порядке обратном снятию. Все просто, главное внимательность ну и прямые руки конечно же.
Замена навесных ремней на Фокус 2 1.6
По инструкции ремень генератора на Форд Фокус 2 не снимается ослаблением натяжителя или генератора, а срезается, а чтобы его установить потребуется специальный комплект приспособлений которые применяются в зависимости от того на какой шкив (генератора, ГУРа или кондиционера) одевается приводной ремень. На моторах 1.4 и 1.6 л. ФФ2 натяжных роликов на ремнях привода навесных агрегатов нет, а вот на 1.8 и 2.0 хотя и есть натяжной ролик на ремне генератора, но по технологии ремни все равно одноразовые и их попросту срезают, а новые устанавливаются тоже со спецприспособой. Поскольку у многих нет такого оборудования, а на его покупку жалко денег придумывают иные способы как можно поменять ремень кондиционера или генератора FF2 без приспособлений. О некоторых из них мы и поговорим, а также покажем наглядно на видео.
Согласно рекомендациям производителя замена ремня генератора должна осуществляться каждые 60000 км
пробега, либо же 6 лет эксплуатации.
Официалы самостоятельную замену ремня генератора Фокуса на двигателе 1.6 литра не рекомендуют, поскольку грубое и неумелое обращение может привести к повреждению ремня при установке, а вот на движках 1.8, 2.0 можно справится и самому, там будет попроще.
Для замены приводного ремня Ford Focus 2 1.6 с кондиционером нужен комплект ремней — 1708273, его состав:
- ремень генератора;
- ремень кондиционера;
- приспособления для установки (3 штуки).
Если брать не оригинал, то можно купить CONTITECH 6PK1059ELASTT2, будет стоить долларов на 15 дешевле.
Комплект приспособлений: 1 — для привода вспомогательных агрегатов (генератора, ГУРа, помпы); 2 — ремня компрессора кондиционера
Это интересно: Втягивающее реле стартера — устройство, неисправности, проверка
Чтобы поменять ремень генератора приспособление из двух частей устанавливается на колесо помпы (устанавливаем приспособу до щелчка, когда она станет как нужно). Шкив помпы проворачивается за специальной болт (под ключ на «19») на приспособлении. Заводить ремень следует в такой последовательности: сначала одеваем на шкив насоса ГУРа, при этом ремешок заводится под устройство на помпе, потом накидываем ремень на генератор.
А для замены ремня компрессора кондиционера берем другое приспособление и ставим его на шкив коленвала, накинув приводной ремень на компрессор и одев его снизу на приспособу. Затем поворачиваем за болт КВ ключом (на «18») проворачиваем шкив по часовой стрелке, а ремень придерживаем рукой чтобы он не соскочил.
Наглядная видео инструкция как одеть ремни на Фокус 2 приспособой
Замена ремней генератора, кондиционера, помпы ФФ2 1,6 л без приспособ
Теперь рассмотрим самостоятельную замену ремня кондиционера и генератора на Фокус 2 с моторами 1,8 и 2,0 л., где можно обойтись без приблуд, с экономив на покупке комплекта, а взяв ремни фирмы Gates:
- 6PK1305 — ремень генератора ФФ2;
- 5PK705SF — ремень кондиционера.
Чтобы подобраться к ремням, как и в предыдущем случае нужно будет снимать декоративную крышку мотора, переднее правое колесо, а за ним брызговик и подкрылок (ключ Т25), а дальше можно действовать несколькими способами:
Вариант №1 замены ремня кондиционера
- открутим пять болтов крепления компрессора кондиционера;
- зафиксируем кондишен, дабы не нарушить шланги;
- снимаем/ставим приводной ремень;
- прикручиваем назад компрессор, но тут есть одно но. Когда ставится обратно старый ремень, то компрессор получится прикрутить на место без проблем, а если же новый, не растянутый, ремешок, то возможно может так гладко и не получится.
Это интересно: Когда нужно регулировать фары
Вариант №2 как поменять ремень привода компрессора
- не откручивая компрессор, снимаем его шкив;
- головкой на «10» открутим и снимем прижимную пластину шкива;
- снимем стопорное кольцо шкива, а потом шкив вместе с ремнем;
- оденем новый навесной ремень на шкивы КВ и компрессора;
- подберем подходящую по диаметру трубу (чтобы диаметр был больше вала компрессора, но меньше отверстия в шкиве);
- пропускаем трубку через шкив и одеваем на вал компрессора примерно на 5 мм и немного надавливаем в низ, шкив под действием сопротивления ремня сам заскакивает на вал;
- собираем все обратно.
На верху двигателя, чтобы сменить ручейковый ремень генератора, откручиваем 2 болта натяжителя и оставляем его на шпильке, уводим в правую сторону машины, снимаем ремешок!
Сборка в обратной последовательности. Таким образом, на замену навесных ремней FF2 без приблуд, уйдет около часа времени.
Замена приводного ремня генератора Форд Фокус 2 1.8 TDCi
Замена ремня генератора на Ford Focus 2 1,8 Flexifuel
Запчасти, которые нам потребуются:
— ремень ГРМ Gates арт. 5433 XS— ролик натяжитель Gates арт. T43171— приводной ремень генератора Contitech арт. 6PK1059 ELAST— приводной ремень кондицинера Contitech арт. 5PK868 ELAST— прокладка клапанной крышки Elring арт. 761.031— болт коленвала «44.5 Ford» арт1 406 755 — болт распредвала Ford – 2 шт. арт. 1 444 182— сальник коленвала Corteco арт. 15510081B— сальник распредвала – 2 шт. Corteco арт. 15510080B— фиксатор коленчатого вала— фиксатор натяжного ролика— набор гаечных ключейЕсли не получится купить фиксатор коленчатого вала, его можно сделать самостоятельно. Вот его размеры:
Подный набор для фиксации валов при смене ГРМ на двигателье 100 л.с. (без системы изменения фаз ГРМ), выглядит вот так:
Технология замены ремня грм.
Если вам лень читать, вот видео инструкция с заменой ремня: Работу выполняем на яме.
1) Снять высоковольтные провода и выкрутить свечи, это в дальнейшем сильно облегчит процесс, когда будем крутить коленвал. 2) Открутив 11 болтов на 10, убираем клапанную крышку.
3) У расширительного бочка открутить крепление и отвести его в сторону, антифриз можно не сливать. 4) Далее выкручиваем 4 болта на 10 шкива помпы.
5) Если старые ремни не оставляем, тогда их просто срезаем ножом. 6) Если Вы решили оставить старые ремни, тогда нужно убрать генератор и компрессор кондиционера.
6. 1. Отключаем на аккумуляторе минусовую клемму.
6. 2. У компрессора кондиционера выкручиваем 4 болта, отодвигаем его в сторону.
6. 3. Ремешок снимаем.
6. 4. Откручиваем гайку и болт, удерживающие бачок ГУР и кронштейн генератора.
6.5. Затем выкручиваем нижний болт генератора6.6. После убираем шпильку, генератор смещаем вниз и снимаем ремень.
7) Домкратом приподнимаем движок, убираем опору.
Болты откручиваем и снимаем защитную переднюю крышку ремня ГРМ.
9) Продолжаем демонтаж – убираем кронштейн. 10) Маркером ставим метку. По часовой стрелке двигаем коленвал пока на распредвалах прорези не встанут параллельно плоскости головки, вставляем в них фиксатор распредвалов.
11) Снизу убираем заглушку и на ее место вкручиваем фиксатор, который заблокирует коленвал от поворота.
12) Снять переднее правое колесо. Проверив, что все заблокировано, открутить болт шкива коленчатого вала. Здесь не помешает помощь помощника. 13) Убрать шкив и освободить нижнюю крышку ГРМ.
14) Зафиксировать натяжной ролик, и открутив, снимаем его вместе с ремнем ГРМ. 15) Наконец начинаем устанавливать новый ремень ГРМ и ролик натяжной. Сняв фиксатор с ролика, происходит натяжение ремня.
16) Устанавливаем на свои места нижнюю крышку ГРМ и шкив коленчатого вала. Нельзя повторно использовать болт коленвала, поэтому обязательно ставим новый! Затягиваем его моментом 40 Н/м и довернуть на 90.
17) Снять все фиксаторы, провернуть коленвал, чтобы совпали все метки на распредвалах. Дальше собираем в обратном порядке все детали. Наша работа окончена.
Как вы могли заметить, данная задача не входит в разряд не выполнимых. Главное внимательность и аккуратность!
Другие причины свиста ремня генератора на втором Фокусе
Проверяем состояние ремня
Допустим, мы заменили ролик или ездим на дорестайлинговом Фокусе 2, но генератор вдруг засвистел. Тогда первым делом проверяем вот что:
- Состояние ручейкового ремня. На его поверхности не должно быть трещин и расслоений.
- Натяжение ремня. Если ремень прослаблен, он обязательно будет свистеть.
- Чистоту шкивов и роликов.
- Плоскость, в которой работают шкивы и ролики. Если продольные центра шкивов смещены, ремень быстро выйдет из строя.
Также ремень может свистеть из-за замасливания или попадания антифриза, может свистеть сам подшипник ролика натяжителя, свист может быть вызван потерей ремнём эластичности, особенно в мороз. Поэтому ремень часто свистит на холодную, а после прогрева двигателя свист пропадает.
Интересное по теме: Обслуживаем Шевроле Лачетти: как заменить фильтр салона. Выбираем лучший из каталога
Как бы там ни было, при первых подозрительных звуках из-под капота необходимо проводить проверку приводного ручейкового ремня, роликов и шкивов. Тихой работы мотора и добрых всем дорог!
Какой марки лучше покупать ремень ГРМ для Форд Фокус 2: советы автолюбителей
1. «Брать надо от известного поставщика».
«Рекомендую для замены изделия от GATES, DAYCO и CONTITECH. Эти фирмы поставляют свою продукцию на конвейеры в Европе и Америке, поэтому любой их ремень ГРМ по качеству будет практически не отличим от оригинального
Здесь важно не нарваться на подделку, поэтому приобретайте изделия исключительно у известных продавцов и от проверенных поставщиков. Что касается роликов, неплохие варианты выпускают SKF, NTN и INA, также поставляя продукцию на конвейерное производство автомобилей»
2. «Старые оказались практически целые».
«Не так давно взял на замену ремень DAYCO и ролик SKF вместо старых изделий от тех же производителей
Продавцы также советовали обратить внимание на GATES. Среди роликов можно брать немецкие SKF и японские SNR
Последние, кстати, лидируют на рынке подшипников. Замену ремней производил у официалов. Старые ремни мне вернули. Удивительно, но после 100 тысяч км пробега они почти все были целыми».
Способы замены на двигателях 1,6 л
Перед проведением работ нужно сначала приобрести приводные элементы на замену. Лучшим вариантом является покупка оригинального комплекта, особенно это касается моделей с моторами 1,4 и 1,6 литра.
В оригинальный комплект, каталожный номер которого 1708273, входят не только ремни привода генератора и кондиционера, а и приспособления для их установки.
Но такой же комплект не совсем подойдет для автовладельцев, машины которых не оснащены кондиционером (второй ремень будет лишним, а на стоимость повлияет значительно).
Также можно приобрести расходники по отдельности, что позволит немного сэкономить. К примеру, вместо оригинального ремня генератора Форд Фокус 2 можно купить аналог производства компаний Contitech, Dayco, Bosch, Gates. Эти же производители выпускают и ремни привода кондиционера.
Но в этом случае автовладелец не получит приспособлений для установки, хотя можно обойтись и без них.
1-й метод
Существует три способа замены ремня генератора. Рассмотрим их на примере Ford Focus 2, оборудованного 1,6-литровой установкой. Первый из методов – с использованием специального приспособления, идущего в оригинальном комплекте.
Перед началом установки необходимо избавиться от изношенного расходника. Поскольку ремень дальше использоваться не будет, то просто его срезаем (в моделях с кондиционером разрезаем также ремень компрессора).
Для посадки нового привода потребуется только два рожковых ключа на 17 и приспособление для его посадки.
Технология установки такая:
- Надеваем приводной элемент на шкив коленвала, укладываем его в шкив ГУР и накидываем на генератор;
- На шкив помпы надеваем приспособление для посадки так, чтобы его выступ располагался вверху;
- За выступ заводим ремень;
- Ключ на 17 надеваем на шестигранную головку приспособления и движением «на себя», проворачиваем спец инструмент. При этом приспособление выступом будет натягивать привод и садить его на шкив помпы.
Поскольку сделать полный оборот ключом не даст кронштейн крепления двигателя, то тянем до упора, после чего перехватываемся вторым ключом за головку и уже им тянем;
- Процедуру с натяжкой и перехватыванием ключами выполняем до тех пор, пока приводной элемент не «сядет» на шкив помпы;
- Проверяем правильность посадки ремня.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Частые поломки Ниссан Навара и стоит ли устанавливать контрактный двигатель
Примерно по такому же принципу заменяется и второй ремень. Надеваем его на шкивы компрессора, коленчатого вала, заводим за последний ремень и вращая ключом коленвал по часовой стрелке, садим привод.
2-й способ
Второй метод замены ремня генератора на Форд Фокус 2 не требует использования специальных приспособлений.
Методика посадки достаточно проста:
- Перед надеванием, откручиваем 3 болта крепления шкива помпы, а один оставляем, просто немного его послабляем (это даст возможность смещать шкив относительно самого насоса);
- Надеваем ремень на все шкивы коленчатого вала, генератора и насоса ГУР, а также заводим его за открученный шкив помпы;
- Головкой на 18 с воротком вращаем коленвал по часовой стрелке. При прокручивании его шкив начнет натягивать ремень, из-за чего шкив помпы провернется и станет на место, после чего останется его только закрепить болтами.
Этот метод – очень прост, при этом позволяет очень быстро поменять привод навесного оборудования.
3-й метод
Третий способ также не требует использования специального инструмента, но технологически он немного сложнее, чем второй вариант.
Алгоритм действий такой:
- Перед установкой ременной передачи, выкручиваем верхние крепежи генератора (болт, а также гайку вместе со шпилькой), а нижнее крепление послабляем (после этого генератор сможет немного проворачиваться). Смотрите здесь, как заменить генератор Форд Фокус 2;
- Движением на себя смещаем узел;
- Надеваем новый расходник на все шкивы (смещенный агрегат позволит это сделать);
- Ставим генератор на место. Для этого подаем его в сторону двигателя и удерживая в таком положении, закручиваем верхний крепежный болт. После этого останется завернуть на место шпильку, накрутить на нее гайку и затянуть нижний крепеж.
Все указанные методы подойдут для замены ремня генератора как на двигателе объемом 1,6 литра, так и на 1,4-литровом агрегате.
Самостоятельная замена ремня ГРМ Ford Focus 2 — пошаговое руководство
1. Прежде всего необходимо снять кожух ремня ГРМ.
2. Как видите, кожух крепится болтами, для наглядности я выделил их на фото, открутите их.
3. Отогните кожух чтобы визуально оценить в каком состоянии находится ремень ГРМ. Прокрутите двигатель, чтобы увидеть весь ремень. Увидев трещины (см. фото) или нитки, которые разлохмачены в разные стороны или серьезные потертости — немедленно замените ремень ГРМ, иначе проблем с двигателем о которых я говорил в начале, вам не избежать.
4. Продолжаем разборку, открутите шесть болтов крепления защиты картера двигателя (2 болта по ключ на “17” остальные под ключ на “13”).
5. После того как вы снимете защиту двигателя, у вас будет доступ к приводным ремням. Внимательно осмотрите их, возможно они также нуждаются в замене, если же они в нормальном состоянии, то трогать их нет необходимости.
6. Снимите компрессор, для этого открутите болты, которыми он крепится. Затем снимите ремень компрессора и поставьте компрессор обратно.
7. Не забываем ставить пометки на ремне для того чтобы помнить как он был установлен.
8. Обесточьте все. Для этого снимите “-” клемму с АКБ, для пущей верности заизолируйте ее или поместите в резиновый чехол.
9. Снимите бачок охлаждающей жидкости и отставьте его в сторону вместе с патрубками охлаждающей жидкости.
10. Когда бачок охлаждающей жидкости демонтирован у вас должен образоваться полный доступ к кожуху ремня ГРМ Форд Фокус.
11. Открутите два (верхних) болта крепления на генераторе и снимите клемму вместе с фишкой, она расположена с правой стороны.
12. Открутите нижний болт генератора и снимите его после чего можно снять ремень.
13. Снимите шкив помпы, для этого нужно открутить 4 болта крепления ключом на “10”.
14. Чтобы снять защиту ремня ГРМ Ford Focus 2 необходимо открутить 5 верхних болтов.
15. Чтобы снять защитный кожух ремня ГРМ открутите его нижние и центральные болты.
16. Когда ничего не мешает можно заменить ремень ГРМ Форд, чтобы сделать это произведите фиксацию маховика, чтобы в процессе его не провернуло. Фиксируется маховик посредством снятия стартера и установки на его место специального фиксатора.
17. Снять стартер можно не до конца, можно лишь открутить нижний болт.
18. Теперь нужно выставить муфты в положение на “11 часов”, для этого снимите авто с передачи и начинайте крутить муфты по часовой стрелке.
19. Затем возьмите болт, который фиксирует коленвал и вкрутите его вместо заглушки.
20. Сделайте метку положения маховика на тот случай если придется что-то подгонять.
21. Зафиксируйте коленвал, используя два болта.
22. Установите специальный, ключ который будет удерживать шкив.
23. Открутите болт головкой на “18”, но не полностью.
24. Теперь необходимо поддомкратить двигатель, для того чтобы открутить и снять опору двигателя, а также для того чтобы установить бабочку на муфты и произвести их фиксацию.
25. Открутите четыре болта крепления опоры двигателя Ford Focus 2 и отложите опору в сторону. Снимаем держатель опоры Ford Focus 2
26. Теперь нужно снять держатель опоры, который также крепится четырьмя болтами.
27. Установите бабочку на муфты, она устанавливается легко, с этим проблем быть не должно.
28. Открутите болт коленвала, по возможности замените его новым.
29. При помощи держателя шкива необходимо немного раскачать, а затем снять шкив.
30. Теперь снимите крышку зубчатого шкива, ослабьте натяжной ролик ремня ГРМ Форд и сразу же установите чеку.
31. Снимите ролик и старый ремень ГРМ, после чего снимите ролик натяжения.
Замена ремня ГРМ в Форд Фокус 2 своими руками
Чтобы заменить комплект привода ГРМ на Форд Фокус 2 с объемом двигателя 1,6 л, прежде всего, поставьте машину на ровную поверхность. Смотровая яма или подъемник здесь необязательны. Дальнейший порядок действий следующий:
Выключите зажигание и снимите с аккумулятора одну из клемм (как правило, снимается «-»).
Ослабьте колесные болты, поднимите автомобиль справа спереди на домкрате и снимите соответствующее колесо.
Демонтируйте расширительный бачок Форд Фокус, сняв его с пластиковых креплений и сдвинув в сторону. Сливать охлаждающую жидкость и отсоединять шланги при этом не нужно.
Демонтируйте бачок гидроусилителя, также сняв его с креплений и убрав с в сторону.
Отсоедините спереди и отведите в сторону правый подкрылок Форд Фокус, чтобы получить доступ к болту шкива коленчатого вала. Полностью снимать деталь необязательно.
Демонтируйте пластиковую переднюю защиту двигателя под ним.
Ослабьте болт шкива коленвала Форд Фокус. Во избежание прокручивания зафиксируйте шкив стопором.
Подвесьте двигатель. Для этого удобно использовать подкатный домкрат. При его отсутствии поднимите мотор любым подходящим устройством, предварительно подложив подпорку для подстраховки.
Отвинтите две гайки передней правой подушки двигателя Форд Фокус, а также два болта, расположенные по бокам опоры.
Извлеките опору.
Отсоедините шкив водяного насоса, отвинтив четыре крепежных болта. Во избежание прокручивания во время снятия болтов фиксируйте шкив отверткой.
После снятия шкива насоса отсоедините генератор Форд Фокус. Для этого отвинтите три крепежных болта и снимите всю проводку с генераторного узла.
Демонтируйте кронштейн передней правой подушки, отвинтив четыре болта со всех сторон и сняв шпильку.
Открутите болты 8 мм на верхнем наружном кожухе ГРМ и снимите кожух вместе с кронштейном.
Далее необходимо разместить валы по меткам с использованием специального шаблона для распределительного вала. Чтобы коленвал Форд Фокус не проворачивался, застопорите его фиксирующим болтом.
Установив фиксатор на коленчатый вал, выкрутите заглушку, размещенную спереди двигателя в нижней его части. Ремень кондиционера также потребует замены, поэтому смело его срезайте.
Проверните мотор за нижний болт коленчатого вала, проследив, чтобы обе метки на шестернях распределительного вала сдвинулись вверх.
После этого зафиксируйте коленчатый вал Форд Фокус специальным болтом, установив его в нижней части вместо заглушки.
Далее сверху установите шаблон между распределительными валами.
Теперь валы достаточно зафиксированы, чтобы снимать привод ГРМ. Прежде всего, вручную извлеките шкив коленвала, предварительно выкрутив болт.
Снимите переднюю нижнюю крышку, отвинтив крепежные болты.
Ремень на Форд Фокус 2 перед снятием и заменой необходимо ослабить путем перевода натяжного ролика в иное положение. Для фиксации ролика в данной позиции поднимите рычажок, расположенный позади и, совместив отверстия в рычажке и в заднем корпусе, вставьте шплинт или отрезок упругой проволоки.
Снимите натяжной механизм, открутив крепежный болт ролика.
Извлеките привод ГРМ для замены. Снимите также шестерню коленчатого вала и очистите ее от загрязнений.
Установите на место шестерню коленвала и наденьте новый ремень. Так как шестерня на Форд Фокус 2 не фиксируется шпонкой, ее можно установить в произвольном положении. Привод ГРМ также можно надеть в любой позиции, поскольку меток на нем нет.
Установите на место новый ролик, который также требует замены, предварительно зафиксировав его шплинтом.
После установки ролик закрепите болтом. Деталь на Форд Фокус 2 ставится в определенном положении благодаря наличию выступа на металлическом корпусе позади ролика.
Когда ременная передача надежно закреплена, можно вынимать шплинт. При этом ремень должен автоматически натянуться.
Установите на место переднюю крышку.
Смонтируйте шкив коленчатого вала Форд Фокус
Перед монтажом крайне важно произвести замену крепежа, потому что во время затяжки нужно прилагать некоторое усилие. И у шкива, и у шестерни отсутствуют фиксирующие шпонки.
В случае недостаточно затянутого крепежа шкива и шестерни коленвала могут сбиться метки
Это приведет к загибанию клапанов, и потребуется дорогостоящий ремонт всего двигателя.
Затяжка болта коленчатого вала на Форд Фокус выполняется в 2 приема. Сначала затяните болт с усилием 45 Нм. После этого доверните его на 90 градусов. Таким образом обеспечится достаточно сильная затяжка.
Убедитесь в правильном расположении меток и можете снимать фиксирующие элементы. По завершению замены выполните окончательную сборку всех оставшихся деталей.
Как устранить свист ремня генератора
Очевидно, что на каждой версии Фокуса второго поколения ремень генератора свистит по-своему. Особо неприятным этот звук бывает на рестайлинговой модели. Технический прогресс не стоит на месте, и американский автопроизводитель использует для своих транспортных средств все более усовершенствованные компоненты.
Ford Focus II рестайлинговой версии обрел не только более яркую внешность. Также он стал более дешевым в производстве. Более доступная конструкция получила модернизированную систему натяжения ремня генератора. То есть, сам механизм удаления из конструкции пропал – инженеры Ford посчитали систему ненужно и излишне расточительной.
Объяснение было простым – технологии выпуска ременных перед регулярно совершенствуются, ремни обретают повышенную эластичность, и в натяжителях больше нет нужны. Данное суждение было ошибочным: ремни на рестайлинговой версии используются не слишком эластичные, так что исключение из конструкции системы автоматического натяжителя привело к усилению свиста ремня генератора.
Чтобы разрешить проблему, установить или натянуть ремень, нужно использовать некоторое оборудование. Заранее можно обзавестись ремонтным комплектом 1708273, который содержит в себе ремни генератора и кондиционера, а также специальное оборудование для монтажа
Также можно сэкономить, уделив внимание комплекту 6PK1059ELASTT2 от компании CONTITECH – его стоимость значительно ниже оригинального набора
Для замены также понадобится базовый набор инструментов. Необходимые детали будут отличаться от типа мотора и других особенностей транспортного средства. При выборе элементов нужно учитывать сервисную книжку по эксплуатации автомобиля FF2.
Двигатели, устанавливаемые на Ford Focus 2
Модельный ряд двигателей Focus 2 достаточно широк, в линейке силовых агрегатов есть как бензиновые, так и дизельные моторы. «Второй Фокус» комплектуется бензиновыми ДВС:
- объемами 1.6/1.4 л серии Zetec SE с ременным приводом ГРМ;
- объемами 2.5/2.0/1.8/1.6/1.4 л серии Duratec с цепной передачей газораспределительного механизма.
Дизели Фокус 2 представлены моторами Duratorq TDCi 2.0/1.8/1.6 л, ДВС могут быть с любым приводом газораспределения, внешне двигатели отличаются по кожуху ремня или цепи ГРМ:
- для цепной передачи изготавливается металлическая защита;
- ремень газораспределительного механизма почти всегда закрывается пластмассовым кожухом.
Бензиновые ДВС Zetec-SE – 16-клапанные (DOHC), четырехцилиндровые, серия движков выпускается с 1995 года по настоящее время.
Zetec-SE – это усовершенствованная модель линейки силовых агрегатов Sigma, именно на этих двигателях стал впервые использоваться пластиковый впускной коллектор. Основное отличие Зетек СЕ от двигателей Zeta – впускная (топливный впрыск) и выпускная системы находятся на противоположных сторонах. Минимальный объем цилиндров Zetec-SE – 1.25 л, максимальный – 1.7 л. Следует отметить, что мотор 1.6 л также в дальнейшем устанавливался и на некоторые модели Фокус 3.
Статьи по теме
Почему рвется ремень ГРМ: 6 основных причин
Замена привода ГРМ «Джили»: пошаговая инструкция
Замена привода ГРМ «Сузуки»: периодичность выполнения, рекомендации автовладельцев
Замена ремня ГРМ ауди: как осуществляется на бензиновом и дизельном ДВС
Что лучше: цепь или ремень ГРМ
Замена ремней «Дэу»: генератор и ГРМ
Пошаговая инструкция по замене ремня ГРМ на «Форде Мондео»
Какой ремень ГРМ лучше: обзор лучших производителей
Замена ремня «Хонды СРВ»: генератор, кондиционер, ГУР и ГРМ
Замена ГРМ «Мерседеса»: почему, когда и как
Замена натяжителя цепи «Тойоты»: советы и рекомендации
Замена натяжителя цепи «Мерседеса»: быстро и без хлопот
Замена натяжителя цепи «Ниссана»: обзор неисправностей и пошаговая инструкция
Замена ГРМ «Прадо»: для чего нужен ремень, как часто его менять, распространенные ошибки
«Рено Сандеро» замена ГРМ: разбираемся в процессе
Причины и критерии замены
Итак, производить замену необходимо не позже срока, установленного производителем. При установке обязательно следите за совпадением меток, в противном случае цепь может слететь со звездочек. Правила безопасности никто не отменял – проследите за тем, чтобы автомобиль был обесточен и зафиксирован. Далее будут приведены причины, по которым замена цепной передачи становится необходимостью:
- цепь растянулась;
- срок эксплуатации подошел к концу;
- на цепи заметны следы повреждений;
- работающий механизм издает скрежет.
Если вы решили заменить цепь ГРМ сами, тогда к этому нужно как следует подготовиться. Во-первых, сходите в магазин и купите новый расходник, приготовьте все необходимые ключи и не забудьте про домкрат. Автомобиль лучше поставить на эстакаду, но можно обойтись и без нее.
