Замена ремня ГРМ Чери Тигго: все модели двигателей, пошаговая инструкция

Моторы

Устанавливаются на Чери Тигго моторы Mitsubishi 4G6, которым уже более 30-ти лет. Есть двигатели с объемом на 2 и 2,4 литра, у них одинаковые болезни: слабые подшипники на генераторе – уже через 70000 км. появляется гул, означающий, что эти подшипники пора менять.

Если заливать некачественное масло, да еще и с запозданием, то быстро выйдут из строя гидротолкатели клапанов, ресурс которых не превышает 100000 км. пробега если менять масло вовремя и заливать качественное. Гидротолкатели стоят недорого – 8 долларов за штуку, главное не допускать, чтобы они заклинили, потому что тогда они потянут клапаны, а это значит, что придется ставить новую головку блока цилиндров, которая стоит 700 долларов.

Но бывает и более дорогостоящее развитие событий из-за особенностей в конструкции данных моторов. Но это больше касается невнимательных владельцев. В этих двигателях на балансирных валах стоят втулки-подшипники, работающие без избытка смазки, поэтому надо следить за тем, чтобы уровень масла в картере был в норме, иначе подшипники без необходимого количества масла быстро износятся, после чего заклинят валы. И далее будет дорогостоящий ремонт. Кстати в этих моторах надо не забывать менять ремень ГРМ каждые 45000 км., а также можно поменять и ремень привода балансирных валов, чтобы не пришлось делать капремонт двигателя.

Как и на любом автомобиле, надо следить за уровнем антифриза в системе охлаждения, особенно эти моторы могут терять антифриз в месте присоединения помпы или антифриз может вытекать через нижний патрубок радиатора. Свечи зажигания также должны быть качественные и рабочие.

Даже в Чери Тигго надо заливать качественный бензин, чтобы бензонасос послужил подольше. Тем более, в этом бензонасосе тонкая сеточка-фильтр, которая может быстро забиться, если бензин будет низкого качества.

Вообще бензонасос стоит всего 80 долларов, и если сеточка забилась, то надо менять весь насос, но некоторые владельцы просто удаляют сеточку, но есть риск, что грязь от топлива может попасть в форсунки, которые стоят по 70 долларов и они не любят грязи. Когда они выйдут из строя – появится тарахтение во время холостого хода и небольшая вибрация.

Есть и полноприводные версии Tiggo, у них бензобак разделен карданным валом на 2 половины, в бензобаке установлена система перекачки, в которой тоже есть быстро засоряющийся фильтр. Если такая сеточка забьется, то горючее не будет перекачиваться, и запас хода уменьшится наполовину. Здесь также можно эту сеточку удалить навсегда, чтобы регулярно ее не менять.

После 2006 года модели Tiggo стали комплектовать двигателями собственного производства, которые были спроектированы австрийской компанией AVL. Это двигатели серии Acteco с различными объемами: на 1.6, 1.8 и 2.0 литров. Данные моторы оснащены электронным управлением дросселем. Получились достаточно удачные силовые агрегаты, точно, что не хуже моторов от Митсубиши. Также требуют качественного масла и антифриза. Бывают случаи, что через 70 тыс. км. выходят из строя опоры двигателя, их замена обойдется в 25 долларов.

Замена ремня ГРМ

Для того, чтоб поменять ремень, нужно добраться до него. Для этого необходимо:

  1. Снять опору двигателя, отсоединяя ее путем откручивания 4 болтов и 2-х гаек, которые крепят подушку.
  2. После этого, снимаем пластмассовую защиту мотора а также и подкрылок с нужной стороны.

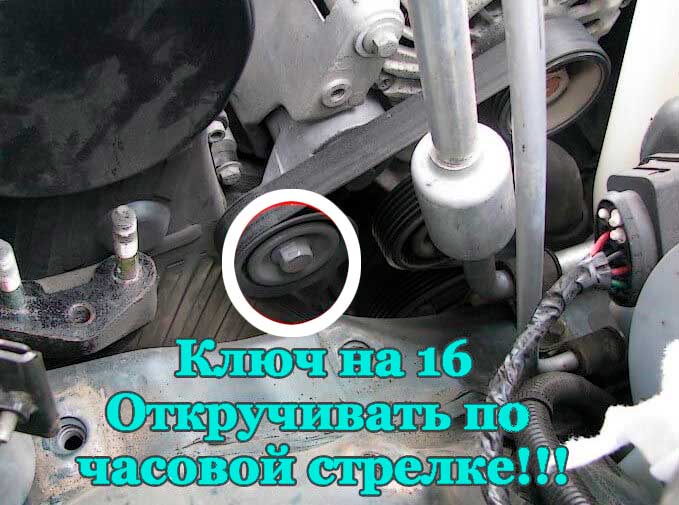

  3. Теперь нам понадобится ключ на 16. Им снимается ролик.
  4. Механизм натяжителя ремня тоже нужно демонтировать.
  5. Под ним находим болт, который держит пластиковый кожух ГРМ и откручиваем его, снимая защиту.
  6. Далее последует снятие коленвала. Шкив коленвала нужно снять, как и обводной ролик, а вот центральный болт, который находится на нем, лучше не откручивать. Нижний и верхний кожухи тоже снимаем, открутив три болта, которые его держат.
  7. Отсоединяем провода высокого напряжения и датчик детонации, выкручиваем свечи. Помехой для снятия клапанной крышки будет шланг отвода картерных газов, ее нужно также отсоединить от двигателя. Освободив клапанную крышку, снимаем и ее тоже.
  8. На распределительных валах нужно обязательно выставить метки, которые должны совпасть при вращении валов. Зубцы на шкивах должны переместится до того момента, пока совпадут маленькие метки.
  9. Существует альтернативный способ регулировки положения коленвала. Для этого нужно использовать четыре металлических стержня, которые устанавливают в свечные колодцы. При правильном положении вала двигателя, эти стержни станут строго ровно.
  10. Теперь нам пригодится пластина, которая фиксирует распредвалы в горизонтальном положении.
  11. После того, как валы надежно зафиксированы, ослабляем затяжку натяжного ролика.
  12. Шестигранным ключом потихоньку откручиваем болт крепления ролика на кронштейне. Проворачиваем его внутреннюю часть до тех пор, пока не ослабится ремень ГРМ.
  13. И только теперь его можно снять с автомобиля.
  14. Одевать новый ремень нужно очень аккуратно, внимательно следя за тем, чтоб коленвал был в прежнем положении. Для того, чтоб правильно натянуть ремень и избежать его провисания, нужно отрегулировать степень натяжения, вращая внутреннюю часть натяжного ролика.
  15. Проворачиваем ролик до того момента, пока не совпадут стрелочка и прорези. После этого закрепляем ролик.
  16. Правильность установки механизма газораспределения проверяем следующим образом: метки на шкивах распредвалов должны совпадать с коленвалом. Болты на шкивах верхних валов необходимо ослабить.
  17. Чтобы фиксирующая пластина не согнулась лучше придержать ключом коленвал. Заглушку, которая находится в передней части мотора выкручиваем и проворачиваем потихоньку коленвал с помощью ключа.
  18. Теперь нам пригодится штырь. С его помощью нужно застопорить нижний вал. При правильном положении штырь упрется, а наружу будет выглядывать только его кончик. Вал таким образом застопорится.
  19. Ремень нужно одевать так, чтобы не сместился нижний коленвал. Он должен быть натянут, иначе провиснет между большими верхними шкивами до нижней точки.
  20. Натяжение ремня выставляется вращением внутренней части натяжного ролика. Он вращается до тех пор, пока не совместятся прорези со стрелкой. После необходимо зафиксировать положение.
  21. Теперь необходимо проверить правильность установки ремня ГРМ. Он стоит правильно, если: совпадают метки на верхних шкивах, нижний коленвал в сервисной точке. При отсутствии одного из пунктов повторить процедуру обязательно.
  22. Теперь стопорной пластиной закрепились верхние валы, а сам ремень натянулся.
  23. Далее необходимо ослабить два болта крепления зубчатых верхних шкивов. Для того, чтобы стопорная пластина не согнулась, нижний коленвал придерживайте ключом. Теперь ищем болт- заглушку в передней части двигателя, он находится правее и чуть выше площадки с номером, его нужно вывернуть.
  24. Поворачивая ключом нижний коленвал, понадобится вставить фиксирующий болт, но можно и штырь, (со штырем работайте аккуратно, так как при неправильном положении коленвала, штырь может провалиться).
  25. В том случае, если штырь установлен правильно, он упрется, а снаружи останется примерно 2-3 см. излишка, коленвал застопорится. Смотрим положение поршней, они должны быть выставлены ровно, пластина не деформирована и стоять на месте. Если всё верно, то можно затягивать болты и рисовать новую метку. Все используемые инструменты вытаскиваем и собираем все в обратном порядке. Для своего успокоения поверните колесо, и убедитесь, что нет стопоров, и поршни не упираются в клапаны.

Замена ремня ГРМ на Чери Тигго 1.8 л двигателя Acteco

Мотор на 1.8 л — стандартный силовой агрегат на 132 «лошадки» с 16 клапанами и четырьмя цилиндрами. Для снятия старого (поврежденного) и установки нового ремня ГРМ на силовом агрегате необходимо пройти несколько шагов.

Перед выполнением работа подготовьте инструмент.

Комплектующие

Для выполнения замены купите ремень ГРМ (оригинал — 481H1007073BA), а также ролики. Здесь потребуется натяжной с кодом 473H1007060AB и обводной 481H1007070). Как только оборудование подготовлено, приступайте к работе.

Пошаговая инструкция

Для замены ремня ГРМ на 1,8-литровом моторе Chery Tiggo сделайте такие шаги.

Демонтируйте защитный пластиковый кожух и осмотрите ремешок.

Снимите расширительный бачок и слейте охлаждающую жидкость, если планируете менять помпу.

Демонтируйте металлическую защиту снизу, если она установлена.

Поставьте домкрат под силовой агрегат, чтобы немного его подпереть.

Поддомкратьте переднее правое колесо.

Скрутите переднее колесо справа и демонтируйте брызговик.

Снимите опору силового агрегата (пара гаек и две пары болтов).

Берите ключ на «16» и с его помощью поверните натяжитель ремня до момента ослабления. Крутить нужно по часовой стрелке. После этого демонтируйте его. Учтите, что на авто стоит мощная пружина, поэтому для снятия придется потрудиться.

Демонтируйте натяжитель. Без этого не получится выкрутить скрытый болт, установленный на защитном кожухе.

Проверьте обводной ролик на факт люфта. Если проблема отсутствует, снимать его не требуется.

Скрутите шесть болтовых креплений шкива коленвала.

Демонтируйте бронепровода, выкрутите свечи и датчик распредвала.

Открутите 12 болтов на крышке клапанов и снимите ее.

При выполнении работы будьте готовы к замене прокладок, которые необходимо снимать в процессе работы. Это защищает от трудностей в будущем.

Замена ремня

Бо́льшая часто владельцев автомобиля доверяет проводить замену ремня ГРМ специалистам специализированных центров, но для тех, кто умеет работать со слесарным инструментом, знает устройство силового агрегата, эта операция может быть выполнена самостоятельно. Специального оборудования или инструмента не потребуется, операцию можно выполнить в гараже со смотровой ямой, на эстакаде или подъёмнике.

Какие запчасти приобрести и что потребуется для работы

Когда проводится плановая замена деталей привода ГРМ, обычно приобретают комплект ГРМ gates chery tiggo. При большом пробеге машины может понадобиться замена насоса в системе охлаждения двигателя

Выбору запасных частей следует уделить внимание, так как на рынке имеется много подделок под известных производителей комплектующих. Кроме приобретения новых запасных частей, следует приготовить нужный инструмент:

  1. Набор гаечных ключей, в том числе на «16», «18».
  2. Автомобильный домкрат.
  3. Подставку под кузов машины.
  4. Противооткатные башмаки.
  5. Набор шестигранников.
  6. Приспособления для фиксации в неподвижном положении коленвала, распредвалов.

Как часто необходимо менять ремень

Производители рекомендуют менять зубчатый ремень при пробеге не более 40 тыс. км или после 4 лет эксплуатации автомобиля.

В некоторых случаях этот пробег может быть меньше, этому могут послужить следующие причины:

  1. Низкое качество запасных частей.
  2. Протекание моторной смазки в зоне работы ременной передачи.
  3. Тяжёлые условия эксплуатации машины.
  4. Износ шестерён коленвала, распредвалов.

При каждом техническом обслуживании машины следует обращать внимание на состояние деталей привода ГРМ. Если замечены трещины, расслоение ремня, его необходимо менять новым изделием

Процедура замены

Замену ремня ГРМ можно выполнить в таком порядке:

  • Автомобиль устанавливают на месте проведения работы, затягивают ручной тормоз, включают 5 передачу, под задние колёса устанавливают противооткатные башмаки.
  • Баллонным ключом срывают колёсные болты правого переднего колеса, далее приподнимают кузов машины автомобильным домкратом, опускают его на надёжную подставку. А также приподнимают через деревянные проставки двигатель.
  • Открывают моторный отсек, снимают для удобства работы воздушный фильтр.
  • Далее следует демонтировать расширительный бачок системы охлаждения, вынуть его из моторного отсека.
  • Правое переднее колесо снимают, также подлежит снятию защита моторного отсека в арке, подкрылок.
  • А также следует снять опору двигателя, она фиксируется на кузове двумя гайками, 4 болтами.

  • Снятию с двигателя подлежит ролик и механизм его натяжения. Для этого понадобиться ключ на «16».
  • Под механизмом натяжения находится болт крепления пластиковой защиты привода ГРМ, его выворачивают, кожух снимают.

Следующим шагом будет снятие шкива коленвала двигателя. И также снимают остальные защитные кожухи привода ГРМ.

  • Теперь можно отсоединить высоковольтные провода со свечей зажигания, вывернуть их со свечных колодцев. И также работе будет мешать датчик детонации, который снимают с двигателя.
  • Далее снимают шланг, отводящий картерные газы, демонтируют крышку клапанного механизма.

  • В головке блока цилиндров установлены два распредвала, которые необходимо выставить в нужное положение, после этого их фиксируют стопорной пластиной.
  • Теперь можно снимать натяжной ролик. Отворачивают крепёжный болт, поворачивают ролик, снимают зубчатый ремень.

Установку новых деталей привода механизма ГРМ выполняют в порядке, обратном снятию изношенных деталей. Перед установкой нового ремня проверяют совпадение установочных меток. Если их положение не нарушилось, можно продолжить работу.

Установочные метки

Эффективность работы силового агрегата достигается при правильном выборе и установке фаз газораспределения. Распредвалы следует провернуть в такое положение, когда прорези в их торцах займут строго горизонтальное положение. Теперь в них устанавливают стопорную пластину для фиксации в таком положении. Фиксации также подлежит коленвал двигателя. Для этого его также поворачивают в определённое положение. Проще всего в открытые свечные колодцы устанавливают стержни, после чего поворачивают коленвал до такого положения, когда стержни в свечных колодцах займут одинаковое положение по высоте.

Коленвал фиксируется штырём подходящего диаметра. Его вставляют в отверстие блока цилиндров, медленно поворачивают коленчатый вал. При совпадении стержня с отверстием его задвигают до упора. После этого можно установить новый зубчатый ремень. После натяжения проверяют положение установочных меток. Если их положение не нарушилось, можно выполнить пробный пуск мотора.

Замена ременного привода

Сначала снимаем правое колесо, приподнимаем двигатель и поддомкрачиваем его. Теперь нам необходимо демонтировать расширительный бочок. Для этого придется вынуть трубку и снять бочок с его крепежа.

Снимаем опору движка. Это потребует отворачивания четырех болтов. Также необходимо демонтировать подкрылок и двигательную защиту из пластмассы.

Теперь нам потребуется ключ на 16. С его помощью мы будем снимать ролик вместе с натяжным механизмом. Под ним расположен скрытый болт крепления корпуса. Теперь мы легко сможем его открутить. Проверяем люфт на роликах и состояние подшипников. Если оно неудовлетворительное, подшипники нужно менять не раздумывая.

Сейчас можно приступать к демонтажу шкива коленвала. Во время снятия коленвала его центральный болт откручивать не нужно, а вот обводной рог должен быть демонтирован. Теперь снимается остальная часть крепления. Для этого нужно отвернуть 3 болта. Демонтируем также оба корпуса – нижний и верхний. После этого снимается крышка клапанов, выкручиваются свечи и снимается трубка отвода газов.

Коленчатый вал должен находиться в мертвой точке. Необходимо перемещать зубчатые шкивы до полного совмещения меток.

Есть еще один способ, которым можно отрегулировать коленчатый вал, чтобы поставить его в нужное положение. Берем 4 стержня и опускаем их в посадочные места для свечей. Они расположатся ровно тогда, когда коленвал будет находиться в правильном положении. Производим фиксацию валов специальной металлической пластиной. Ослабляем натяжной ролик и проворачиваем его до ослабления ремня. Для проворачивания используем шестигранник. Теперь ремень легко снимется.

Теперь приступаем к установке нового расходника. Во время этого следите за тем, чтобы не произошло смещение коленвала. Вращаем натяжной ролик для того, чтобы натянуть ремень. Натяжка должна быть оптимальной: ремень не должен провисать, его не стоит и слишком перетягивать, при этом прорези должны совместиться со стрелкой. Метки на верхних шкивах должны совместиться. Если этого не случилось, то узел собран неправильно. Нижний коленвал при этом должен находиться в мертвой точке. Сейчас ослабляем болты крепления зубчатых шкивов. Нижний коленвал при этом должен быть зафиксирован при помощи ключа. Делается это для того, чтобы фиксирующая пластина не погнулась.

Выворачиваем болт заглушку на двигателе. Расположен он на его передней части. Проворачиваем нижний коленчатый вал и фиксируем его при помощи штыря. Проверяем поршни. Они должны стоять ровно. После этого все болты затягиваются и все компоненты собираются в порядке, обратном разбору.

Видео сложной замены ремня ГРМ на Vortex Estina (оцените разницу)

Удачи на дорогах. Ни гвоздя, ни жезла.

В интернете существует множество противоречивых мнений о взаимозаменяемости роликов 473h-1007060ab и 473h-1007060. Многие автосервисы не могут установить ролик нового образца на автомобиль из-за, мягко говоря, своей некомпетентности. Страдают все — покупатели, которые разъезжают по всему городу в поисках ролика старого образца, которых на рынке все меньше. Магазины, потому что покупатели возвращают ролик, а иногда даже весь комплект ГРМ. Ну и собственно автомобили клиентов, т.к. ролик старого образца не просто так заменили на новый, а из-за его существенных недостатков.

Ни для кого не секрет, что автомобили, после выпуска партии на рынок, не перестают совершенствоваться. Процесс совершенствования протекает следующим образом: клиент, купив автомобиль, через некоторое время обнаруживает, что у него вышла из строя та или иная деталь. Он едет в авторизованный центр, вышедшую из строя деталь меняют и на основании данных о том, что выходит из строя раньше положенного времени, автозавод делает выводы о том, какие узлы и механизмы недостаточно надежны. Далее изготовитель автомобилей дает задание инженерам, чтобы они устранили проблему. Те в свою очередь разрабатывают новый узел, и все новые автомобили начинают комплектоваться уже усовершенствованными деталями. Но было бы как минимум глупо поставлять новые детали на конвейер, а уже выпущенные автомобили продолжать ремонтировать конструктивно не совершенными деталями, поэтому новый узел делается таким образом, чтобы максимально подходить как к старым, так и к новым автомобилям.

Именно такая судьба была у натяжного ролика 473h-1007060, который был установлен на автомобилях линейки Chery (самые распространенные из них Chery Fora (Vortex Estina), Chery Kimo, Chery QQ6, Chery Tiggo (Vortex Tingo)).

Ролик ГРМ был недостаточно надежен, и часто ломался, провоцируя обрыв ремня ГРМ со всеми вытекающими отсюда последствиями. Именно поэтому завод Chery вместе с поставщиками роликов Gates разработали новый ролик 473h-1007060ab, в котором фиксация ролика на двигателе осуществляется только за счет болта. Конструкция ролика такова что этого достаточно для надежной фиксации.

Однако, это не все отличия. При более детальном рассмотрении мы видим, что ролик старого образца имеет усики в верхней свой части, которые позволяют натянуть ремень ГРМ именно с тем усилием, которое необходимо для правильной его работы

На ролике нового образца таких усиков нет, но конструкторы не забыли о важности правильной натяжки. Если мы присмотримся, то увидим маленькую черную риску около места под шестигранник

Натяжение ремня нужно производить до того момента, пока риска не совпадет с другой, которую сейчас не видно. Кроме того, натяжка этим роликом осуществляется в противоположном направлении, чем роликом старого образца. Ну вот пожалуй и все отличия.

Для полной вашей уверенности в том, что этот ролик именно то что вам нужно, ниже вы можете посмотреть видео, в котором вкратце показано как устанавливается этот ролик

1) Накидываем ремень ГРМ

2) Закручиваем болт, чтобы ролик не болтался, но в то же время мог свободно проворачиваться.

3) Натягиваем ролик, до сопоставления рисок

4) Делаем окончательную затяжку болта

5) Делаем пару оборотов двигателя (не заводя мотор), убеждаемся что метки не сместились, и со спокойной душой закрываем крышку ГРМ.

КРАТКОЕ ВИДЕО О ТОМ КАК МЕНЯЕТСЯ РОЛИК 473H-1007060AB

ПОЛНОЕ ВИДЕО О ТОМ КАК МЕНЯЕТСЯ РЕМЕНЬ ГРМ С РОЛИКОМ 473h1007060AB

Почесав затылок приступаем к замене

Снимаем расширительный бачок. Сливаем антифриз, если будем менять помпу. Снимаем защиту снизу, если есть и немного подданкрачиваем двигатель. Так же снимаем переднее правое колесо и пластиковый брызговик. Откручиваем опору двигателя, четыре болта и две гайки и демонтируем ее.

Как обычно мешаются всякие трубки, поэтому некоторые болты на фото не видны. Но вы их найдете без проблем. Без подушки двигатель выглядит так.

Ключом на шестнадцать, проворачиваем автоматический натяжитель ремня до ослабления и снимаем ремень навесных агрегатов. Пружина там серьезная так что придется попотеть. На фото ремень уже снят.

1 – болт крапления натяжного ролика к автоматическому натяжителю.

2 – болт крепления автоматического натяжителя.

Снимаем натяжитель, он мешает открутить один из болтов защитного кожуха. Верхний обводной ролик откручивать необязательно если нет люфта.

Откручиваем шесть маленьких болтов шкива коленвала и один большой нижнего обводного ролика и снимаем их.

Проворачиваем коленвал так чтобы метка была примерно параллельно полу и смотрела в сторону переднего бампера. И ставим свою метку на кожухе. Она понадобится для последующей проверки.

Снимаем остаток опоры двигателя, для этого откручиваем три болта. Болты упираются в лонжерон и я долго желал здоровья конструкторам, пока пытался ее вытащить.

Затем снимаем верхнею защитную крышку ремня ГРМ. Отворачиваем четыре болта покроям и один посредине который невиден не под каким ракурсом. Не все болты под шестигранник!

Метим шкивы распредвалов в любом месте, лучше две метки друг напротив друга.

Снимаем бронепровода, выкручиваем свечи и отключаем датчик распредвала. Откручиваем двенадцать болтов и снимаем клапанную крышку.

Поскольку из-под прокладки выступало масло ее заменили. Вообще рекомендую менять все прокладки которые снимались это убережет вас от лишней работы в дальнейшем.

Если метка распредвала смотрит в сторону переднего бампера, то выемки на распредвалах должны встать друг на против друга. Они обозначены стрелкой. И прорези в торцах должны быть параллельно верхней плоскости головки блока цилиндров. Если это не так немного проворачиваем их немного за коленвал. В них и вставляем наш свежеизготовленный специнструмент. Поскольку клиент нас торопил то как всегда сделать главные фото мы забыли. Пришлось вспомнить школьный курс рисования. Специнструмент обозначен красным.

Поскольку первые метки немного не попали ставим еще две метки другим цветом на шкивах распредвала и блоке цилиндров напротив метки коленвала. Чем больше меток поставим, тем проще потом проверить и меньше вероятности ошибки. Главное не запутайтесь, две группы меток вполне достаточно.

Откручиваем болт натяжного ролика и шестигранником его немного проворачиваем до ослабления ремня. Снимаем ремень ГРМ.

Меняем натяжной и два обводных ролика.

Откручиваем шесть болтов крепления помпы и снимаем ее.

А вот и новая помпа.

Смазываем прокладку тонким слоем герметика, и ставим помпу на место. Во всех дилерских руководствах по ремонту написано, что вместе с заменой ремня ГРМ меняются все ролики и помпа, независимо от их состояния. Я считаю, что это правильно! Нередки случаи, когда жадный клиент возвращался через месяц со свистящей помпой или роликом и оплачивал опять всю работу целиком. Скупой платит дважды.

Ставим на место все ролики и сам ремень. Нисходящая ветвь ремня должна быть натянута, в противном случае при натяжке ремня метки сместятся.

Натягиваем его роликом до совпадения стрелки и паза. Используем шестигранник.

Затягиваем болт крепления ролика. Вынимаем наш спец инструмент.

Проверяем совпадение меток на шкивах распредвала и коленвале. Ставим нижний защитный кожух, на котором наша первая метка. Подводим коленвал к ней и проверяем совпадение на распредвалах. Если все в норме проворачиваем коленвал два оборота и убедившись, что клапана не встречаются с поршнями, проверяем метки еще раз. Теперь ставим все что сняли на место. Заливаем антифриз и заводим автомобиль. Теперь вы можете спокойно заменить ремень ГРМ на двигателе Acteco. Процедура не из легких, но если вы будите внимательны и не поленитесь несколько раз себя перепроверить, вы справитесь без особых усилий.

Замена ремня ГРМ на Chery Tiggo с двигателем Acteco 1,8

Для того, что бы заменить ремень ГРМ Чери Тиго 1.8 своими руками нужно, комплект ключей в котором есть ключи на «16» и «18», и шестигранники, а так же два приспособления пластина и штырь, конечно же, еще потребуется сам ремень (ориг. 481H1007073BA) с роликами (натяжной 473H1007060AB и обводной 481H1007070).

Все, можно приступать, первое, что делаем, это поднимаем свой автомобиль, ставим его на опору (включаем 5 передачу и поднимаем ручник). Правое переднее колесо нужно снять. Двигатель тоже нужно поддомкратить, что бы приподнять его.

Расширительный бачок снимается, из него вытаскивается трубка, после снимаем его с крепления.

Опора двигателя демонтируется, для этого нужно отвернуть 2 гайки и 4 болта. Подкрылок и пластиковую защиту двигателя снимаем.

Теперь пользуясь ключом на 16 снимаем ролик, а затем снимаем натяжной механизм. Под ним находится болт крепежа кожуха. Заодно можно проверить люфт и целостность подшипников.

Нужно снять шкив коленвала, когда будите снимать коленвал, не откручивайте центральный болт, а обводной ролик нужно снять. Далее начинаем разбирать 2-ю часть крепежа двигателя, для этого Вам нужно будет выкрутить 3 болта. Верхний и нижний кожухи нужно снять.

Теперь отключаются ВВ провода и выворачиваются свечи, датчик детонации отключается, снимается трубка отвода картерных газов, еще нужно демонтировать клапанную крышку.

Не забудьте поставить коленвал в сервисную точку. Ваш задача такова, Вам потребуется выставить горизонтально метки на валах ГРМ так что бы, зубчатые шкивы переместились до точки в которой маленькие метки совпадут.

Есть еще один способ регулировки, положение коленвала можно регулировать, пользуясь четырьмя одинаковыми стержнями, для этого их нужно опустить в свечные колодцы. Как только коленвал встанет правильно, стержни встанут ровно.

Дальше, при помощи пластины (CH-20010) в горизонтальном положении фиксируются валы. Теперь, на натяжном ролике ослабляется болт крепления, после, пользуясь шестигранником проворачиваем внутреннюю часть до тех пор, пока ремень не ослабится. Все, ГРМ можно снимать.

Ремень нужно одевать так, что бы не сместился нижний коленвал. Ремень должен быть натяну, иначе он провиснет между большими верхними шкивами аж до нижней точки. Натяжение ремня выставляется вращением внутренней части натяжного ролика до он вращается до тех пор пока не совместятся прорези со стрелкой, после фиксируем. Теперь проверяем правильность установки ГРМ. Он стоит правильно если: совпадают метки на верхних шкивах, нижний коленвал в сервисной точке.

Теперь стопорной пластиной закрепились верхние валы, а сам ремень натянулся. Сейчас потребуется ослабить два болта крепления зубчатых верхних шкивов. Для того, что бы стопорная пластина не согнулась, нижний коленвал придерживайте ключом. Теперь ищем болт- заглушку в передней части двигателя, он находится правее и чуть выше площадки с номером, его нужно вывернуть. Поворачивая ключом нижний коленвал, понадобится вставить фиксирующий болт (CH-20003), но можно и штырь, со штырем работайте аккуратно, так как при неправильном положении коленвала, штырь может провалиться.

В том случае, если штырь установлен правильно, он упрется, а снаружи останется примерно 2-3 см. излишка, коленвал застопорится. Смотрим положение поршней, они должны быть выставлены ровно, пластина не деформирована и стоит на месте. Все, можно затягивать болты и рисовать новую метку. Все приспособы вытаскиваем, и собираем все в обратном порядке. Для своего успокоения поверните колесо, и убедитесь, что нет стопоров и поршни не упираются в клапаны. Ремень, который я менял по инструкции был как новый, и как мне кажется проходил бы еще до 80 — 90 тыс.

Цена, артикул и аналоги

Что касается стоимости, то в среднем ремень ГРМ на Чери Тигго можно за 1000-2000 рублей. Однако при этом стоит учитывать, что к конструкции в случае серьезной поломки придется докупать комплектующие элементы, в результате чего цена заметно возрастает. Каждая деталь в автомобиле имеет свой артикул. Таким образом, артикул оригинального ремня ГРМ на Чери Тигго: 481H1007073BA01.

Если говорить об аналогах ремней ГРМ и комплектов, то ниже представлена таблица, в которой представлены наиболее популярные варианты.

Комплект ГРМАртикулСтоимость в рублях
TorqueKR51472300
Dayco943273400
SNRGT373153700
GatesSMD3361493800
INA5310776104000
Ruville573154200

Недостатки Чери Тигго

Останавливаясь на недостатках автомобиля из Поднебесной, следует сразу сказать, что у первого поколения подержанных Чери Тигго их будет много. Однако это ни в коей мере не свидетельствует в пользу отказа от рассмотрения рыночных предложений.

До настоящего времени в эксплуатации у трепетных владельцев находятся весьма достойные экземпляры, с уже излеченными детскими болезнями, прошедшими хорошую антикоррозионную обработку и ничем неуступающими по своему качественному наполнению своим более дорогим собратьям.

При покупке Чери Тигго следует обратить самое пристальное внимание на:

  • Состояние лакокрасочного покрытия, степень коррозии элементов кузова.
  • Лёгкость пуска, равномерность работы двигателя.
  • Расход топлива.
  • Скрип, дребезг обшивки в салоне.
  • Работу механизма переключения передач.
  • Состояние рулевой рейки.
  • Работу приборной панели.
  • Стуки, посторонние шумы при работе подвески

Качество лакокрасочного покрытия у Тигго первого поколения оставляет желать лучшего. Однако, умелые владельцы, с опытом обслуживания ЛКП отечественных автомобилей, вполне смогли сохранить кузов десятилетнего и более Чери в нормальном состоянии. Просто при покупке машины нужно внимательно смотреть на состояние элементов кузова и уметь отличать косметическое замазывание ржавых дыр от нормальной обработки «живого», а не гнилого металла.

Систему пуска и обеспечения нормальной работы двигателя трудно обмануть косметическими мерами. Как правило, не устойчивая работа двигателя всегда обусловлена наличием неисправных деталей и датчиков в блоках зажигания и топливной системы. Качество комплектующих этих систем являлось главной проблемой Чери первого поколения. Всё легко лечится заменой датчиков, свечей зажигания и элементов топливной системы, включая форсунки и топливный насос. Покупка такого автомобиля возможна только после устранения хозяином всех перечисленных выше заболеваний. Собственно сами двигатели у Чери Тигго весьма надёжны и имеют очень приличный ресурс.

Завышенный расход топлива всегда свидетельствует о неисправностях в описанных выше системах. Никогда не следует приобретать подержанного тигрёнка, основываясь только на хвалебных отзывах хозяина. Прокатайте вместе с хозяином литров 20 бензина с засечками пробега на одометре и определите реальный расход, а не по показаниям компьютера. При значительных отклонениях от заявленных заводом параметров воздержитесь от покупки до проведения диагностики и устранения причин перерасхода. Сами моторы редко являются объектами перерасхода. В 90 процентов случаев это бывает связано с неисправностями систем жизнеобеспечения двигателя.

Шумность салона со всеми его скрипами и дребезгами это чисто субъективное ощущение. Человек, пересевший в Тигго с девятки или семёрки «оглохнет» там от тишины, а владелец Тойоты или Ауди ошалеет от шума и скрипа, тут всё очень относительно и субъективно, кому как медведь на ухо наступил.

Надёжность механической коробки передач у Тигго не отличается отменным качеством. Работа может сопровождаться посторонними шумами. Четкость переключения и проблемы с включением передач могут наблюдаться уже при пробеге в 50-70 тыс. км. На КПП с приводом от троса возможны «залипания» рычага по причине оплавления рубашки тросов, проходящих у выпускного коллектора. Проблема актуальна для Тиго 1,8 и 2,0 л. На машине с двигателем 2,4 л проблемы могут возникнуть зимой по причине наличия влаги в рубашке троса или гофре механизма переключения.

С АКПП тоже не всегда все хорошо. Могут появляться мягкие толчки от неисправности клапанов модуляции давления. За ремонт АКПП просят 85-100 тыс. рублей. Машины старше 3-х лет страдают затруднениями при переключении в режим «Р».

Рулевые тяги безупречно работают более 70 тыс. км, но рулевая рейка склонна к кончине со стуками и протечками уже после 60 тыс. км пробега. Насос ГУР зачастую имеет протечки жидкости.

При повышенной влажности или после мойки возможны случаи полного отключения панели приборов. Просушка салона в нормальных условиях возобновляет работу приборов без дополнительного вмешательства.

Подвеска Тигго не выдерживает длительной эксплуатации в тяжёлых условиях. Стойки, а так же втулки тяг стабилизатора поперечной устойчивости нужно менять уже при пробеге в 50-60 тыс. км. Амортизаторы, как передние, так и задние начинают стучать и протекать на 70-90 тыс. км пробега. На этом же этапе разваливаются сайлентблоки рычагов подвески. При 100 тыс. км требуется замена просевших пружин задней подвески.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
