Замена сальников клапанов своими руками

Порядок замены маслосъёмных колпачков

Рассмотрим, как производится замена маслосъёмных колпачков на 8 клапанном двигателе без снятия головки:

  1. Снимаем топливный насос и воздушный фильтр.
  2.  Отключаем питание аккумулятора и демонтируем распределитель зажигания.
  3. Откручиваем верхнюю крышку блока, отсоединяем зубчатый шкив и массу.
  4.  Равномерно откручиваем и снимаем гайки крепления на распредвале и подшипниках.
  5. Демонтируем валы и сальники.
  6. Поворотом коленчатого вала, подымаем поршень в ВМТ на обслуживаемом цилиндре.
  7. Мягкий прут из олова вставляем под клапан через отверстие для свечи.
  8. Снимаем пружины специальным устройством и удаляем тарелки. Проводим замену сальников, спрессовав старые со втулки и установив новые.
  9. Поводим сборку в обратном порядке. Переходим к последовательной аналогичной замене на оставшихся цилиндрах.

Перед установкой в оправу колпачки смазываются маслом

Запрессовываются в тарелку осторожно, без резких сильных ударов.Под шляпками болтов установлены прокладки и уплотнители. Мелкие элементы сортируйте, чтобы избежать их потери

После замены всех сальников клапанов соберите головку, посадив на герметик и новую прокладку. Гайки затягивайте с определенным моментом усилия, согласно руководству по эксплуатации данного двигателя.

Как поменять маслосъемные колпачки и когда необходимо это делать?

Проблемы с системой смазки автомобиля являются наиболее серьезными в плане последствий для двигателя. Часто после запущенных болезней сальников и клапанов, участвующих в распределении масла в двигателе, приходит смерть силового агрегата. Падает компрессия, происходит разгерметизация цилиндров, масло начинает литься рекой. Одной из распространенных проблем, в особенности на отечественных двигателях и бюджетных иномарках, являются вышедшие из строя маслосъемные колпачки, которые в каталогах запчастей называются сальники клапанов. Этот элемент не позволяет излишнему количеству масла проходить в систему клапанов, где оно в последствии выгорает или залипает на клапанах.

Неполадки маслосъемных колпачков (МСК) часто являются причиной серьезных проблем. Двигатель начинает брать масло, компрессия в цилиндрах снижается, происходят постоянные микровзрывы под капотом. Эти показатели часто также говорят о необходимости капитального ремонта двигателя, так что не стоит путать поломки. Иногда недобросовестные СТО вместо копеечной замены колпачков предлагают провести капитальный ремонт, на чем компании зарабатывают неплохие деньги. Водителю же стоит быть осторожным и не тратить зря деньги на ненужные услуги.

Особенности работы и причины выхода из строя маслосъемных колпачков

Колпачки изготовлены из достаточно прочной и жесткой резины. На двигателях дорогих иномарок они произведены из действительно качественных материалов, колпачки не портятся в течение всей жизни транспортного средства. На отечественных авто МСК выходят из строя гораздо чаще. На некоторых авто приходится менять колпачки после 100-150 тысяч километров, но регламентной замены этого оборудования нет. Потому замена часто происходит только после возникновения неполадок. Сальники клапанов выходят из строя по ряду причин:

  • низкое качество масла, смешивание двух разных марок смазочной жидкости, которые смешивать не рекомендуется;
  • использование различных активных присадок, которые обещают очищение системы смазки транспорта;
  • длительное отсутствие эксплуатации агрегата, после которого сальники просто трескаются;
  • слишком долгая эксплуатация транспортного средства, которая вызывает повышенный износ всех деталей;
  • изначально низкое качество маслосъемных колпачков, установленных на заводе производителей машины;
  • самостоятельная установка колпачков низкого качества в целях экономии бюджета на ремонтные работы.

Выполнение работ с дешевыми комплектующими или без специального инструмента – это возможная реальная проблема. Если вы решили менять маслосъемные колпачки своими руками, обзаведитесь нужным инструментом и купите нормальные дорогие колпачки. Лучше всего подойдет заводское оборудование, которое полностью подходит вашему автомобилю. При решении экономить рекомендуем вообще не приниматься за самостоятельные ремонтные работы. Лучше отдайте машину специалистам для выполнения замены МСК.

Подготовка к замене маслосъемных колпачков – инструменты и материалы

Подготовительные работы достаточно простые – необходимо лишь найти нужный инструмент и место для выполнения работы. Место должно быть чистым без огромного количества пыли. Но к этому моменту требования не такие жесткие. Главными задачами исполнителя является правильный подбор инструмента, а также покупка самих колпачков и некоторых других автомобильных товаров для выполнения поставленной задачи. В частности, для качественной смены колпачков маслосъемных вам потребуется такой набор покупок в автомобильном магазине:

  • непосредственно колпачки, которые подходят для вашего авто и являются заводскими (желательно) или хотя бы сертифицированными;
  • прокладка клапанной крышки – в процессе придется демонтировать крышку, для монтажа потребуется прокладка;
  • герметик под прокладку клапанной крышки – о нем почему-то всегда забывают и получают неприятные сюрпризы в процессе работ;
  • съемник для маслосъемных колпачков – нехитрый инструмент, который, впрочем, можно чем-то заменить;
  • рассухариватель – лучше найти старый советский вариант в гараже, он прочнее и лучше работает;
  • отлично поможет в работе магнитный стержень или указка для снятия сухарей после их демонтажа с помощью инструмента.

Диагностика неисправности колпачков клапанов


Если двигатель дымит белым, значит проблема в колпачках. У белого дыма также может быть сизый оттенок. Исходя из этого, автолюбителю нужно в срочном порядке поменять сальники на клапанах, иначе его ждет большое потребление масла двигателем.

Такую проблему можно выявить на холодную работу мотора, или в процессе движения.

Рассмотрим первый случай. Автолюбитель должен поставить машину в гараж или другое место, и дождаться пока мотор охладиться. После этого, поставить на нейтральную передачу, и завести мотор, давая обороты.

При заводке таким образом, с выхлопной трубы повалит дым белого или сизого цвета. Значит, масло попадает в камеру сгорания через колпачки клапанов.

При втором способе от водителя требуется наблюдательность. При движении машины, необходимо разогнать ее, затем произвести торможение мотором, и снова надавить на педаль газа, давая значительные обороты. При этом нужно постоянно смотреть в зеркало заднего вида. Если повалит белый или сизый дым, значит можно смело диагностировать неисправность колпачков.

Важно запомнить, что если с замененными сальниками машина все равно будет дымить, то проблема может быть в других узлах двигателя, поэтому в данном случае лучше обратиться к специалистам и провести профессиональную диагностику

Замена маслосъемных колпачков, пошаговая процедура:

1. Отсоединить провод от клеммы «–» батареи аккумулятора.

2. Далее отсоединить зубчатый шкив с распределительного вала.

3. Снять крышку головки блока.

4. Затем отвернуть 2 гайки фиксации массовых проводов и снять наконечники проводков со всех шпилек. Отвернуть 2 гайки второго и третьего крепления задней крышки головки блока

Важно: под головкой болта находится уплотнительное кольцо. Снять заднюю крышку с головки блока

5. Одинаково отвернуть 4 гайки первого переднего и 6 гаек второго заднего корпуса подшипников распределительного вала. Снять шайбы. После всех выше-написанных действий снимите оба корпуса.

6. В случае если шпонка в пазу распределительного вала прилегает не плотно, то её следует извлечь в целях сбережения этой детали.

7. Снять распределительный вал с головки блока.

8. Снять сальник с распределительного вала.

9. Далее Вам надо будет провернуть коленчатый вал до такой степени, чтобы поршень располагался в самой верхней мёртвой точке

Важно чтобы поршень полностью соответствовал заменяемым колпачкам. Вывернете свечу и вставьте оловянный пруток сквозь отверстие, отведённое для свечи меж клапаном и поршнем

Обратите внимание на то, чтобы клапан не провалился вниз

10. После чего выполните установку для нажатия на пружины клапанов. При этом рекомендуем Вам использовать гайку без зубчатого буртика. Сожмите данным приспособлением все пружины клапана.

11. Используя пинцет, выньте два сухаря, после чего снимите всю установку.

12. Далее выньте наружную и внутреннюю пружины из клапана, верхнюю тарелку пружин.

13. Сожмите насколько это возможно маслосъемный колпачок направляющей втулки клапана.

14. Для выполнения пункта 13 установите цангу приспособления для снятия маслосъемного колпачка на сам колпачок.

15. Резко нанесите сильный удар по втулке установки. После ранее проведённых манипуляций ударьте по бойку ручки приспособления. Этим самым Вы спрессуете колпачок с втулки.

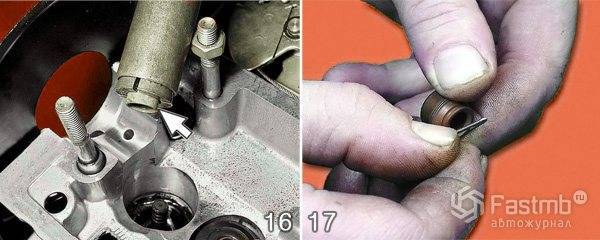

16. Далее достаньте колпачок из цанги установки. Если у Вас отсутствует инструмент для извлечения колпачка можно воспользоваться пассатижами. Но в этом случае, во избежание повреждения колпачка, Вам следует прикладывать усилие строго вверх, не проворачивая колпачок по сторонам.

17. Настоятельно рекомендуем извлечь с колпачков пружины перед их установкой, иначе есть возможность, что Вы его повредите во время прохождения через проточки под сухари на клапане.

18. Следующим пунктом будет окунуть маслосъемный колпачок в моторное масло и вставить его в оправку.

19. Аккуратно забейте колпачок настолько, насколько это возможно в нижнюю тарелку.

20. Если Вы снимали пружину, то её стоит заново установить. Таким же самым способом замените и все оставшиеся маслосъемные колпачки.

21. Заново установите все пружины и тарелку в том же порядке, как и снимали их. Затем установите сухари с помощью установки таким образом, чтобы они стали в проточках стержней клапана и достаньте из отверстия, предназначенного для свечей, оловянный пруток.

22. После того, как Вы установите сухари, нанесите удар молотком по торцам клапана через металлический стержень. Таким образом, сухари станут на место.

23. Следующим пунктом следует смазать моторным маслом кулачки и шейки распределительного вала. Также стоит смазать тем же самым моторным маслом поверхность под шейкой распределительного вала в головке блока и корпусах подшипников.

24. Кулачки первого цилиндра должны быть направлены в сторону от толкателей клапанов. Для этого требуется установить распределительный вал в опоры головки блока.

25. Для закрепления выполненной работы нанесите герметик в зону крайней опоры распределительного вала на головку.

26. Поставьте на места корпуса подшипников распределительного вала. Зафиксируйте шпильки гайками, их закрепление проходит в два этапа: сначала заверните гайки до касания корпусов подшипников к поверхности головки блока.

27. При выполнении пункта «26» будьте внимательны и следите за тем, чтобы направляющие втулки вошли в отверстия находящиеся в корпусе подшипников, а дальше до конца закрутите гайки.

28. Установите сальник распределительного вала.

29. И последним пунктом в нашей работе будет проверка и при необходимости регулировка зазоров в приводе клапанов, и установка всех остальных деталей в обратном снятию порядке.

Неисправности маслосъёмных колпачков

Toyota Sera 1.5 турбо 4WD Серафима Бортжурнал MythBusters FHE шатуны

Высокое качество материалов не гарантирует вечную работу сальников клапанов, рано или поздно под действием негативных факторов (высокие температуры, агрессивный химический состав масла и т. д.) происходит незначительный износ регулярного характера, который, в конце концов, приводит к тому, что эти детали больше не могут выполнять свои функции в полной мере. Рабочая поверхность резиновая и со временем структура уплотняется, от чего эластичность теряется, начинают появляться трещины. Длительная эксплуатация и воздействие агрессивной среды с высокими температурами не лучшим образом отражается и на демпферной пружине. В конечном итоге все это приводит к тому, что маслосъёмные колпачки перестают эффективно снимать масло со штоков клапанов, и оно попадает в камеры сгорания.

Когда рекомендуется поменять клапанные сальники

Причины Тонкости
В зависимости от пробега.На практике ресурс маслосъёмных колпачков ВАЗ 2109 с двигателем 8 клапанов редко превышает 100 000 км пробега. После этого эти детали должны меняться, даже если не наблюдается чрезмерного расхода масла.
Если автомобиль длительное время не эксплуатировался.Отсутствие функционирования тоже не лучшим образом скажется на состоянии устройств.
Бывают случаи, когда замена необходима и при преждевременном уменьшении размеров маслосъёмных колпачков.Это не редкость для комплектующих отечественного производства.

На то, что необходимо менять сальники, указывают некоторые характерные особенности.

Признаки неисправностей

О том, что эти расходные материалы сильно изношены, свидетельствуют следующие факторы:

  • расход масла увеличился;
  • темный нагар на свечах зажигания;
  • появление сизого дыма выхлопных газов (особенно во время холодного пуска и прогрева).

Появление масложора из-за изношенных маслосъёмных колпачков вполне объяснимо. Ведь моторное масло попадает в камеры сгорания, а не используется по прямому назначению для смазки. В результате сгорания масла с топливом уровень смазки в картере постепенно падает, и автовладельцу приходится постоянно подливать свежее масло.

При сгорании масла выделяются продукты, имеющие синий цвет. Соответственно, в этот же цвет окрашиваются и выхлопные газы. По мере прогрева двигателя масло полностью выгорает, поэтому на горячем двигателе не бывает синего дыма из выхлопной трубы.

Масло, попадающее в камеры цилиндров при сгорании, оседает не только на стенках, поршнях и кольцах, но и на электродах свечей зажигания. Отсюда и чёрный налёт на них.

Причины износа

На холостых оборотах коленвал ВАЗ 2109 вращается со скоростью 800 об/мин, максимальная скорость составляет 4 500–5 000 об/мин. Каждый клапан за отрезок времени одна минуту может совершить от 120 до 1 200 рабочих тактов, т. е. опуститься и подняться. Соответственно, на каждый маслосъёмный колпачок приходится серьезная нагрузка. При этом следует учитывать агрессивную среду, в которой они находятся (высокие температуры, химически агрессивный состав масел, отработанные газы).

По мере эксплуатации каучуковая мягкая часть маслосъёмных колпачков теряет свою первоначальную эластичность. А диаметр рабочих кромок, на которые приходится прижатие, со временем уменьшается. Качество сальников не имеет значения, замена потребуется даже самым хорошим деталям.

Результат работы изношенных маслосъёмных колпачков

При появлении первых признаков износа деталей необходимо незамедлительно диагностировать причины нарушения работы газораспределительного механизма. В том числе проверить состояние клапанных сальников. Опытные автолюбители, знающие устройство двигателя, в курсе способов проверки своими руками. Новичкам же рекомендуется обратиться с этим вопросом к квалифицированным специалистам сервисов по ремонту автомобилей. Эксплуатация силовой установки, где налицо все признаки износа маслосъёмных колпачков, крайне не рекомендуется длительное время.

Последствия эксплуатации двигателя с такими неисправностями бывают не самые приятные:

  • мощность двигателя значительно снижена;
  • нестабильная работа на холостом ходу (глохнет);
  • «плавающие» обороты мотора;
  • снижение компрессии в цилиндрах;
  • закоксованность (нагар на поршнях, свечах зажигания и стенках цилиндров).

Появление характерного нагара – серьезный симптом. Дальнейшая эксплуатация без выявления и устранения причин его появления чревата выходом из строя двигателя и его капитальным (соответственно, дорогостоящим) ремонтом.

Как устроен сальник?

Современный сальник представляет собой колпачок из резины. Для надежности он усилен втулкой из стали и пружиной. Пружина позволяет более плотно прижать кромку колпачка к рабочей части клапана.

Эффективность детали определяет не сама конструкция. Важен материал, из которого изготовлен сальник. Если колпачок выполнен из акрилатного каучука или вторкаучука, тогда можно говорить о хорошем уплотнении.

Двигатели устаревших моделей оснащены неармированными сальниками, которые изготовлены из фторопласта — эффективность достигалась благодаря более широкой кромке.

Нужно понимать, что износ маслосъемных колпачков совершенно не зависит от уровня и класса автомобиля, а также тех технологий, которые применяются при их производстве. И у различных моделей ВАЗ и у Mercedes сальники могут иметь одинаковый срок службы.

Необходимо точно знать, какие именно колпачки стоят в моторе. Ведь процесс замены — достаточно дорогая операция. Это в первую очередь связано с тем, что необходимо разобрать двигатель. Также автопроизводители советуют производить установку только оригинальных деталей для определенной модели двигателя.

Замена

Замена маслосъемных колпачков своими руками:

  • Снимете крышку ГРМ.
  • Выставьте коленчатый и распределительный валы по меткам. Поставьте на деталях соответствующие маркировки, чтобы не было трудностей с их выставлением после ремонта. Запишете расположение снимаемых патрубков и разъемов.
  • Снимая распредвал, ослабьте натяжитель его привода.

Приспособа для рассухаривания клапанов. На фото процесс снятия сухариков

Если привод цепной ― отверните шестерню привода, и снимите ее с распредвала. Чтобы не потерять, лучше выньте шпонку из паза вала и приберите ее. Если привод ременный, то проще снять ремень с шестерни.

Правильное приспособление для снятия колпачков

Возьмите рассухариватель. Его кронштейн, который крепится ближе к краю рычага зафиксируйте на шпильке крепления постели, а прикрепленный ближе к середине поставьте кольцом на тарелку, накрывающую клапанные пружины. Одной рукой нажмите на рычаг рассухаривателя, чтобы клапанные пружины сжались, а тарелка опустилась вниз по штоку, а другой рукой возьмите пинцет и выньте им сухари из тарелки.

Процесс установки

  • Снимите пружинки с сальников.
  • Вставьте сальник в оправку, капните капельку масла на шток клапана.
  • Наденьте сальник вместе с оправкой на шток клапана сдвиньте его вниз до посадочного выступа направляющей. Легкими ударами молотка по оправке напрессуйте его на посадочное место.
  • Не забудьте перед сборкой надеть пружинки на установленные колпачки.
  • После это установите комплектующие клапанов и засухарьте способ, который использовали для снятия сухариков.
  • Повторите эту последовательность столько раз сколько нужно и замена колпачков своими руками будет сделана.
  • Соберите разобранные узлы в обратной к снятию последовательности. Если в вашем моторе не применяются гидрокомпенсаторы, отрегулируйте клапана.

Рассмотрим признаки выхода сальников клапанов из строя и последствия

Симптомы выхода колпачков из строя:

  • Повышенный расход масла
  • Дымный выхлоп при запуске мотора
  • Нагар на резьбе свечи зажигания

Однако все они лишь свидетельствуют о попадании смазки в цилиндры двигателя, чтобы убедиться, что это именно сальники клапанов необходимо:

При первых же подозрениях стоит обратить внимание на состояние постели распределительного вала
Если с колпачками все в порядке — постель чистая и аккуратная, а если возникли проблемы с сальниками клапанов, тогда на постели распредвала хорошо заметны черные полосы, которые означают, что рабочая кромка колпачка отвердела, и он уже не выполняет свою функцию
Взять компрессометр и замерить компрессию в каждом цилиндре (колпачки на нее не влияют), если с компрессией все в порядке – нужна замена сальников на ваз 21093
Иначе проблемы у вас посерьезнее, и необходим капитальный ремонт мотора

Чем грозит выход из строя сальников:

  • Когда маслоотражатели перестают выполнять свои функции – снимать смазку со стержней — масло попадает в камеру сгорания мотора, где и сгорает вместе с топливом
  • Продукты сгорания осаждаются на стержнях клапанов, они обрастают нагаром, что сильно ухудшает теплообмен и препятствует качественному заполнению смесью цилиндров
  • Это снижает мощность мотора и повышает расход топлива
  • Все это существенно отражается на ресурсе двигателя
  • Поэтому при обнаружении этих признаков необходимо немедленно заменить маслоотражающие колпачки

Выбираем комплект на замену

Прежде чем начать выполнение операции по замене маслоотражателей необходимо заранее купить новый комплект, будьте внимательны:

  • Эти небольшие, но очень ответственные детали требуют повышенного внимания к качеству, а от качества их исполнения полностью зависит судьба вашего мотора и смысл ремонта
  • Производители и изготовители комплектов колпачков заботятся о своем имидже и о репутации своей фирмы, поэтому рекомендуем покупать у ответственных производителей, тогда маслоотражающие колпачки будут иметь отличное качество исполнения
  • Приобретая «россыпью» вы, конечно, немного сэкономите, но очень рискуете попасть на подделку, цена вопроса окажется выше вашей экономии
  • Лучше в нашем случае переплатить, но взять качественный товар, что существенно продлит срок службы отремонтированного двигателя
  • Те, кто менял сальники клапанов ваз 21093, говорят, что себя хорошо зарекомендовали маслоотражающие колпачки , «Виктор Рейнз», «эрлинг» и «Гётс»

Инструмент для работы

Замена сальника ваз 21093 требует следующего инструмента:

  • Чистая ветошь, чтобы вытереть руки и снятые детали
  • Специальная оправка, для запрессовки новых колпачков
  • Цанговый съемник, для снятия сальников клапанов (при его отсутствии воспользуйтесь плоскогубцами (с узкими губками) либо двумя плоскими отвертками)
  • Пинцет
  • Рассухариватель (устройство, необходимое для разсухаривания клапанов)
  • Молоток
  • Плоскогубцы
  • Мягкая оправка 8миллиметров
  • Набор ключей
  • Набор головок и трещотка

Завершение работ

Прежде чем проводить замену сальников клапанов ВАЗ-2110 (8 клапанов), нужно выполнить несколько простых манипуляций, чтобы подготовить автомобиль к ремонту:

  1. Отключаете минусовую клемму от аккумуляторной батареи.
  2. Демонтируете корпус воздушного фильтра.
  3. Снимаете чехол, который прикрывает механизм привода ГРМ.
  4. Отключаете трос подсоса воздуха (на карбюраторных моделях).
  5. Выкручиваете две гайки, которыми зафиксирована крышка, закрывающая распределительный вал.
  6. Установите по меткам шкивы распределительного и коленчатого валов.
  7. Зафиксируйте шкив распределительного вала, установив в прорезь отрезок трубки. Необходимо, чтобы она наделась на шпильку в ГБЦ.
  8. Отпустите болт, которым закреплен шкив распределительного вала, при помощи накидного ключа на 17.

ПОДРОБНОСТИ: Акриловой полимерной краской под хром

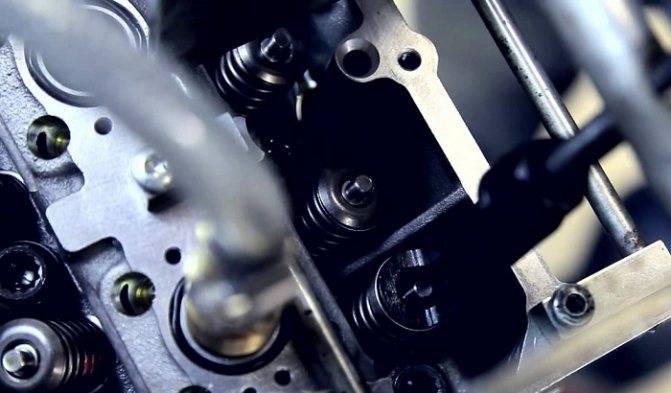

Вот и все, теперь весь клапанный механизм перед глазами. В случае если работы проводятся на карбюраторном двигателе, потребуется снять насос (топливный) и распределитель зажигания. Аналогично проводятся работы и по замене направляющих клапанов.

После того как поставили все новые маслоотражатели, можно приступать к сборке. Вполне реально выполнить замену сальников клапанов, не снимая головки. Ведь демонтаж ГБЦ – это трудоемкий процесс, который потребует замену прокладки и слив антифриза. Сборка мотора:

  1. Установите крышку, используйте только новую прокладку.
  2. Установите шкив распределительного вала и закрутите болт.
  3. Установите шкивы распределительного и коленчатого валов, поставьте ремень ГРМ и проведите его натяжение.
  4. Устанавливаете все навесное оборудование.

После проведения ремонта обязательно убедитесь в том, что работа двигателя нормализовалась, симптомов поломки больше нет. Если необходимо выполнить ремонт клапанов ВАЗ-2110, то простой заменой маслоотражателей не обойтись. Придется демонтировать ГБЦ и менять, притирать все клапаны.

Замена маслосъемных колпачков

Длительность и сложность этого процесса зависит от марки авто и конкретной модели. Но общие принципы замены можно изложить. Чтобы успешно заменить маслосъемные колпачки без снятия головки необходимо:

  1. Полностью остудить двигатель и снять клапанную крышку.
  2. Добиться совпадения меток на шкиве, распределительном и коленчатом валах.
  3. Ослабить привод и демонтировать распредвал.
  4. «Рассухарить» клапанные пружины (лучше использовать съемник).
  5. Используя пассатижи либо специальную цангу снять клапанные сальники.
  6. Взять новые изделия, смазать их внутреннюю поверхность моторным маслом. То же самое требуется проделать с их посадочным местом.
  7. Насадить клапанные сальники на шток и запрессовать их посредством несильных ударов резиновым молотком.
  8. Поставить обратно пружины и «засухарить» их.

Если имеются подозрения, что маслосъемные колпачки не менялись длительное время, придется снять головку блока цилиндров и очистить элементы цилиндро-поршневой группы от нагара.

Замена колпачков

Прежде всего, нужно отключить клеммы аккумулятора в целях безопасности.
Отсоединив все провода, нужно выкрутить свечи.
Снять крышку головки блока цилиндров.
На этом этапе необходимо выставить первый цилиндр в верхнюю мертвую точку (ВМТ). Для этого существует очень простой способ: включается четвертая передача, поддомкрачивается заднее колесо и далее, вращением его, по меткам на звездочке газораспределительного механизма выставляется нужное положение. После этого домкрат можно убрать.
Теперь нужно демонтировать головку блока цилиндров. Это довольно трудоемкий процесс. Поэтому часто производят снятие маслосъемных колпачков без снятия головки. Однако у этого упрощенного метода есть свои недостатки, о чем будет сказано ниже.
Далее необходимо вынуть распределительный вал

После этого можно будет поснимать рокеры с клапанов (важно соблюдать порядок: откуда снимается – туда потом и ставится). Кстати, эта действие производится даже тогда, когда головка двигателя не снимается.
После демонтажа распредвала откроется доступ к клапанам ГРМ и появится возможность выполнить замену сальников.
При помощи съемника (рассухариватель) необходимо надавить на пружину клапана, а когда она уйдет вниз, аккуратно вынуть сухарики пинцетом или длинногубцами (некоторые обходятся и собственными пальцами, но это не очень удобно).
Теперь аккуратно вынимается тарелка клапана, пружины (внутренняя и наружная) и шайба под ними

Важно при сборке устанавливать все детали на свои места. То есть, пружины и клапаны должны соответствовать друг другу.
При помощи съемника нужно снять маслосъемные колпачки.
Перед установкой нового колпачка, с него снимается пружинка (она в виде колечка). Колпачок хорошо смазывается маслом и при помощи специальной наставки (сойдет и подходящая по диаметру трубка) впрессовывается легкими ударами молотка на свое место. После этого надевается пружинка.
После того, как замена будет произведена на всех клапанах, производится их сборка и дальнейшая сборка всего двигателя. Иными словами, нужно все поставить на свои места.

Кстати, можно снять маслосъемные колпачки без съемника, используя обычные плоскогубцы. Но если не повезет, то придется приложить дополнительные усилия. Теперь нужно сказать пару слов о том, почему замену сальников (колпачков) лучше производить со снятием головки. Дело в том, что так можно увидеть и устранить нагар на клапанах, что пойдет только на пользу как автомобилю, так и его владельцу.

Однако, для экономии времени и сил, головку двигателя, как уже говорилось, не снимают. В этом случае в процессе демонтажа пружин клапана последнему необходима поддержка. Вот здесь и пригодится оловянный пруток. Он сгибается в виде чуть разогнутой буквы «Г» и коротким концом вводится в отверстие свечи под тарелку клапана. Далее демонтаж и установка маслосъемных колпачков проходит по уже описанному сценарию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
