Меняем стартер Лада Гранта своими руками: что нужно знать

Разборка, переборка, ремонт

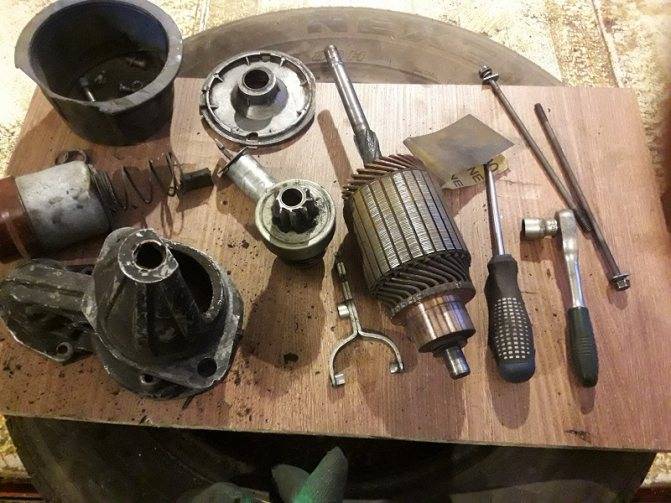

Разборка стартера не представляет особой сложности:

  • отсоединить втягивающее реле;
  • вывернуть шпильки корпуса;
  • освободить заднюю крышку с щеткодержателем;
  • вынуть якорь из статора;
  • снять крышку теперь со стороны редуктора;
  • вытащить 3 планетарные шестерни — заменить, если повреждены зубья или игольчатые подшипники;
  • вынуть пластиковую рычажную опору — обязательно без следов износа, иначе заменить;
  • вытащить редуктор — смазать шестерни на этапе обратной сборки;
  • снять стопор, затем сбить ограничительное кольцо вала, используя подходящую оправку;
  • снять бендикс с привода, почистить до блеска — желательно использовать средство для карбюратора;
  • поддеть и снять стопорную шайбу, вытащить с опоры вкладыш;
  • вывернуть винты и разобрать щеткодержатель;
  • вынуть щётки, поддев фиксаторы отвёрткой;
  • собрать и проверить устройство.

Проверка якоря

Особое внимание рекомендуется уделить состоянию якоря

  1. На поверхности коллектора не должно быть следов подгорания, рисок и других дефектов. При их обнаружении, рекомендуется обработать ламели абразивом с мелким размером. Если шероховатости значительные, а слюда выступает между пластинами — коллектор придётся проточить на токарном станке. После чего обязательно прошлифовать стеклянной шкуркой.
  2. Отдельно надо проверить биение сердечника относительно втулки — не должно превышать более 0,08 мм. Иначе ротор придётся заменить.
  3. Следующий этап — тестирование надёжности пайки выводов обмотки к ламелям. Катушку надо внимательно ревизовать со всех сторон, особенно по боковым частям.
  4. Проверить электрическую часть на пробои, используя мультиметр или 12-вольтовую «контрольку». Если КЗ наблюдается — якорь придётся заменить.
  5. Проверить свободный ход коллекторных роликов. Если во время работы наблюдается межкольцевой люфт или заклин, а также разрушены шайбы или есть потёки — поставить новый подшипник. Старый спрессовывается съёмником, новый — устанавливается с использованием оправки нужного размера.
  6. Осмотреть поверхность вала. При обнаружении жёлтого налёта от подшипника — удалить абразивом во избежание заедания шестерни на валу. Если обнаруживаются задиры, забоины и другие аналогичные дефекты — ротор заменить.
  7. Проверить втулки, в которых вращаются валы. На стартере Лада Гранта они расположены в обеих крышках и на опорах. Повреждённые элементы однозначно под замену вместе с крышками. Тем более, если последние с трещинами.
  8. Осмотреть статор. Он не должен задевать за якорь.
  9. Проконтролировать ход привода — должно обеспечиваться свободное перемещение по шлицам, без заеданий.
  10. Проверить щётки. Заменить их, если размер меньше 3,5 мм. Также протестировать лёгкость перемещения, а на держателе — наличие дефектов.

Также можно проконтролировать работу втягивающего реле омметром. Первое — определить, не замыкают ли контактные болты на пластину.

Частые неисправности на популярных автомобилях

В большинстве случаев стартер не крутит при повороте ключа зажигания из-за окисления и механического повреждения проводки. При плохом контакте с клеммой «+» АКБ, управляющим реле или массой стартер не получает ток, достаточный для прокрутки ДВС. Поэтому в первую очередь нужно смотреть контакты в моторном отсеке и проверить наличие напряжения на клеммах тестером. Наиболее распространенные неисправности конкретных моделей авто, из-за которых стартер не реагирует на ключ зажигания в таблице.

Почему стартер не работает от ключа зажигания на популярных моделях авто
АвтоСлабое место
ВАЗ 2110, 2111, 2112Провода центрального замка и замка зажигания, которые оплавляются из-за скачков напряжения.
ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 (Лада Самара)Окисляющиеся контакты управляющего реле, расположенного в моторном отсеке над ВУТ, а также отходящая от него проводка.
ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 (Классика)Часто подгорают или окисляются контактные «пятаки» втягивающего реле. Выходит из строя контактная группа замка зажигания. На поздних моделях, например, 2107, проблемы с управляющим реле, аналогичные Самарам (см. выше).
НиваНа старых Нивах (до 21213) подгорают и окисляются контакты замка зажигания. На более новых (после 21214) часто сбоит управляющее реле стартера, расположенное под капотом возле бачка тормозной жидкости. Недалеко расположена дренажная трубка, отводящая воду из под стекла, влага с которой попадает на реле, что приводит к окислению его контактов.
Лада ПриораНеполадки иммобилайзера, из-за которых он не видит ключ.
Лада Калина, Лада ГрантаСбой иммобилайзера, блокирующий запуск, неисправности в контактной группе замка зажигания и выход из строя дополнительного реле стартера К3 в блоке предохранителей.
УАЗНеисправность 5-контактного управляющего реле стартера и втягивающего реле.
ГазельПлохой контакт проводов и выход из строя реле стартера.
Пежо 307Перегорает предохранитель втягивающего реле F8, плохой контакт массы.
Киа СидСбоит концевика селектора АКПП, определяющего положений P и N. Возможен плохой контакт на выводах стартера или в месте крепления провода массы к кузову.
  • Чтобы определить работает ли реле стартера, подайте питание с положительного вывода АКБ на управляющий контакт реле напрямую. После этого должен прозвучать щелчок, если оно неисправно – звуков не будет.

  • Для проверки исправности самого стартера нужно подать на него ток напрямую, соединив силовые провода втягивающего реле (толстый провод от АКБ) и электромотора (шпилька с толстым проводом от втягивающего к стартеру). Исправный стартер должен прийти в движение.

  • Для начала убедитесь в наличии напряжения на клеммах АКБ. Если нет тестера, это можно сделать с помощью лампы на 12 В. Затем попробуйте подать на стартер напряжение напрямую: замкните отверткой шпильку, на которую идет провод с аккумулятора и расположенный рядом управляющий контакт. При отсутствии реакции проверьте качество контакта клемм на батарее, контакты массы (с кузовом и мотором) и контакты самого стартера, зачистив и подтянув клеммы. Если АКБ разряжен или стартер неисправен – необходимо заводить машину с толкача (МКПП) или буксировать ее к месту ремонта.

  • По какой причине стартер не работает от ключа зажигания?

    Основные причины, по которым машина не реагирует на ключ зажигания:

    • поломка управляющего реле;
    • поломка замка зажигания/контактной группы;
    • обрыв или КЗ проводки;
    • проблемы с противоугонной системой (сигнализация, иммобилайзер);
    • поломка втягивающего реле;
    • поломка мотора стартера.

    Если стартер напрямую крутит, а с ключа нет, то две последние проблемы можно исключить.

Lada 4×4

Снимаем задний опорный кронштейн впускной трубы, выворачивая два болта ключом «на 13».

Снимаем защитный щиток стартера, выворачивая его гайки крепления ключом «на 13».

Снизу автомобиля откручиваем два болта крепления стартера. Со стороны моторного отсека сдвигаем стартер вперед и отсоединяем колодку с проводами.

Выворачиваем гайку, и отсоединяем наконечник провода от контактного болта тягового реле. Вынимаем стартер из моторного отсека.

Видео инструкция:

[media=https://www.youtube.com/watch?v=n_PmQADIfNg]

Кстати, а вы знаете, что систему зажигания автомобилей LADA можно доработать, например, отказаться от ключа зажигания в пользу кнопки старт/стоп.

Ключевые слова: стартер lada xray | стартер лада веста | стартер лада ларгус | стартер лада гранта | стартер лада калина | стартер лада приора | стартер 4х4 | универсальная статья

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

АвтоВАЗ скоро начнет готовить линию для производства шасси для нового поколения Lada Granta

Доработка системы вентиляции картера двигателей LADA (клапан PCV)

Расшифровка комплектаций Lada XRAY (Optima и TOP)

Причины появления воды в салоне под ковриком пассажира или водителя

Проблемы со стартером, способы их решения на Лада Гранта

Часто поломки связаны с электрической и механической составляющей

Поэтому, важно уметь отделять одно от другого. Без наличия опыта в обслуживании технического средства, лучше обратитесь в сервисный центр к мастерам

Порой непрофессиональное вмешательство скорее навредит, нежели восстановит исправное состояние.

Электрические

Повреждения характерны на участке следования тока от аккумуляторной батареи к пусковому устройству (далее — ПУ).

  • Медленное проворачивание ротора, не заводится стартер;
  • Отсутствие реакции при подаче тока на ПУ;
  • ПУ щелкает, но не крутит: замыкание на витках, обрыв проводки, неисправно втягивающее реле;
  • износ щеток, якоря.

Чтобы исключить другие поломки смежных механизмов, проверьте:

  • уровень заряда аккумуляторной батареи;
  • плотность фиксации клемм на АКБ;
  • электрическую проводку на участке от АКБ к стартеру;
  • состояние сердцевины замка зажигания.

Ремонт стартера — характерные поломки (описание + фото)

Неисправности узла, с которыми чаще всего сталкиваются автовладельцы:

  • стирание щеток (вследствие плотного контакта с якорем);
  • износ пластин коллектора (степень истончения определяют по глубине проточки);
  • повреждение изоляции контактов (между витков и на коллекторе);
  • отказ втулок, фиксирующих якорный вал (приводит к биению деталей друг о друга);
  • проблемы с шайбами (в идеале они препятствуют появлению осевого люфта на валу якоря);
  • сгорание пластины реле;
  • износ шестерни;
  • отхождение магнитов от стартерного корпуса;
  • отказ “+” клеммы, идущей “на щетку” (чаще всего из-за коррозии).

Распространенные неисправности стартера

Благодаря стартеру осуществляется запуск двигателя автомобиля. Питание он получает от АКБ. Если стартер не работает или вращается с малыми оборотами, следует проверить АКБ и проводку.

Схема включения стартера

Возможны следующие неисправности:

  • разряжен аккумулятор;
  • плохо закреплены клеммы либо окислились контакты на батарее;
  • плохой контакт на втягивающем реле;
  • повреждение электросети на участке между стартером и АКБ;
  • не работает контактная группа системы зажигания.

Если пусковое устройство не включается, то причиной может быть неисправное реле или замыкание обмоток самого устройства. Если при вращении якоря, коленвал не вращается, возможно, что пробуксовывает муфта или у привода винтовой нарезки тугой ход.

Возможна ситуация, когда мотор завелся, а стартер не отключается, в этом случае причин может быть несколько:

  • износ подшипника;
  • заедают провода на валу;
  • заедание в замке зажигания.

Устраняются поломки путем замены неисправных деталей. Если шестерня привода выйдет из зацепления, то во время работы пускового механизма могут появиться посторонние шумы (автор видео — Ирина Кузилова).

Так как стартер при проворачивании вала и запуске поршневой группы силового агрегата испытывает большие нагрузки, следует регулярно выполнять его диагностику для выявления неисправностей.

Обзор цен производителей

Производитель артикулЦена (Руб.)Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001От 310085 — 105
—/— 2190-31601000—/——/—
—/— 302050901—/——/—
—/— 302052223—/——/—
—/— 302052307—/——/—
LADA 21810160118001 муфтаОт 65080
LADA 21090160119000 направляющая первичного валаОт 75075 — 80
LADA 21010160121500 опора вилкиОт 15075 – 95
LADA 21810160120001 вилка От 80085 – 95
Соединительная пружина вилки и муфты 21010160118800От 35085 — 95

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей представлено отечественным производителем. Зарубежные аналоги дороже на 10-17%. Качество изготовления деталей примерно на одном уровне.

С целью недопущения покупки подделки, пользуйтесь услугами официальных представительств, дилерских центров, авторизированных СТО.

Последнее время становится популярным заказ деталей с их последующей установкой непосредственно в мастерских. Преимущества такого выбора в профессиональном монтаже, оперативной доставке, предоставлении гарантии.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

НазваниеАдрес
1.«Вин — код»вин-код.рф/
2.«Автопитер»http://www.autopiter.ru/
3.«ДвижКом»https://dvizhcom.ru/
4.«БалтКам»http://www.baltkam.ru/
5.«Элит»https://eshop.elit.ua/
6.«Клан»https://klan.com.ua/

Причины возникновения таких дефектов:

  1. в цепи питания имеются обрывы или межвитковые замыкания реле.
  2. на болтах контактов плохой контакт, или происходят окислительные процессы;
  3. якорь заедает.

Каждую неполадку можно устранить соответствующим ремонтом:

  1. проверить проводные соединения;
  2. зачистить соединения болтов, их подтяжки;
  3. устранить проблему вращения якоря можно посредством установки нового тягового реле.

Чтоб отремонтировать электрические системы автомобиля нужно иметь определенные знания и навыки.

Снятие стартера ВАЗ 2110 без обращения в СТО

Для замены стартера нужно установить автомобиль на смотровую яму или подъемник. Затем с двигателя должен быть снят брызговик. Далее необходимо проделать следующее:

  1. Отключить минусовую клемму от аккумулятора.

Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими руками

  1. Отсоединить управляющий провод тягового реле.

Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими руками

  1. Ключом на «13» снять плюсовую клемму стартера.

Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими руками

  1. Выкрутить гайки, крепящие стартер к картеру сцепления.

Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими руками

Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими руками

  1. Головкой на «10» открутить гайку вывода тягового реле.
  2. Снять наконечник провода.

Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими руками

  1. Головкой на «8» выкрутить крепежные болты реле, снять его.

Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими руками

  1. Достать прокладку, уплотняющую место соединения реле с передней крышкой стартера.

Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими руками

  1. Из передней крышки должен быть извлечен якорь тягового реле и пружина.

После установки нового стартера ВАЗ 2110 собрать все в обратном порядке.

Комплектующие от АвтоВАЗа и возможные зарубежные аналоги

Изначально на АвтоВАЗ поставляли стартеры КЗАТЭ, но с 2011 г. основным поставщиком данных деталей стала компания Valeo. По этой причине современный список комплектующих с аналогами следующий:

  • Стартер 21120-3708010-00 (КАТЭК, КЗАТЭ, ЗиТ) – им аналогичны стартеры Fenox ST32101C3;
  • Стартер 21901-3708010-00 (VALEO) – его аналогом является VALEO TS12E901;
  • Стартер 21902-3708010-00 (VALEO) – аналогичен VALEO TS12E902.

Не забывайте о том, что ни один из трех приведенных выше вариантов не является взаимозаменяемым с остальными: второй и третий различаются по количеству зубьев, а элементы от КЗАТЭ и VALEO не совмещаются из-за креплений.

Инструкция по замене своими руками

Замену ремня генератора Лада Гранта 8 клапанная машина требует так же, как и 16 клапанная после выявления дефектов либо согласно регламенту. Процедуру может выполнить водитель, не имеющий большого опыта ремонтных работ. Достаточно иметь необходимый инструментарий и базовые знания, где находятся компоненты, требующие замены.

Инструменты и материалы

Перед заменой нужно приобрести новый генераторный ремень. Чтобы не ошибиться с выбором, каталожный номер следует посмотреть в инструкции по эксплуатации. Он должен быть 1118-1041020-07. Размер должен быть равен 823 мм.

Покупать следует оригиналы, чтобы не купить подделку или некачественное изделие. На упаковке должна стоять маркировка 6РК 823.Не стоит экономить, покупая более дешевое изделие. Некачественный ремень прослужит недолго, и менять расходник придется раньше, чем это положено по регламенту. Качественные ремни выпускает компания Bosch, Gates.

Также следует купить и ролик натяжителя, если принято решение его тоже менять.

Кроме расходных материалов, нужно приготовить инструментарий:

  • набор ключей;
  • головку TORX E-14;
  • длинную отвертку;
  • домкрат;
  • упор.

Этапы

Процедура установки на Лада Гранта с кондиционером осложняется тем, что ремешок проходит через опору силового агрегата. Поэтому перед тем как одеть новый ремешок, ее придется демонтировать.

Замена состоит из следующих шагов:

  1. Сначала с помощью ключа на «19» нужно ослабить контргайку ходового винта натяжителя ремешка. Во время откручивания контргайки винт удерживаем головкой на «8».
  2. Для ослабления натяжение ремня ходовой винт вращаем по направлению движения часовой стрелки. Выполняя эти действия, можно регулировать натяжение приводного ремешка вспомогательного оборудования.
  3. Чтобы заменить ремешок, нужно снять правую опору двигателя.
  4. Перебравшись под автомобиль, нужно демонтировать правый и средний защитные щитки моторного отсека.
  5. Затем откручиваем крепления в средней и передней части подкрылка правого переднего колеса. Далее отгибаем подкрылок за тормозной диск колеса.
  6. С помощью домкрата вывешиваем правое переднее колесо и демонтируем его. Теперь крепления подкрылка можно освободить.
  7. На следующем этапе под поддон картера силового агрегата подставляем упор, чтобы он держал вес мотора.
  8. Головкой TORX E-14 выкручиваем винты, с помощью которых опора крепится к кронштейну блока цилиндров силового агрегата. С помощью головки на «17» откручиваем две гайки и болт опоры, который крепит ее к лонжерону кузова.
  9. Демонтируем опору двигателя с подушкой.
  10. Теперь через образовавшийся проем можно снимать ремешок со шкивов вспомогательных агрегатов и вытягивать из подкапотного пространства.
  11. Новый расходник устанавливаем на место изношенного изделия. При этом следует отрегулировать его натяжение с помощью винта натяжного устройства. Прогиб ремешка на промежутке между компрессором кондика и шкива силового агрегата при усилии в 10 килограмм должен находиться в пределах 7-8 мм.
  12. Сборку выполняем в обратном снятию порядке.

На этом замена закончена. Теперь вы знаете, как заменить и как подтянуть ремешок генераторной установки на Лада Гранта.

Источники

  • https://l2rv.ru/sovety/remen-generatora-2190-s-kondicionerom-razmer.html
  • https://kupe2000.ru/remen-generatora-granta-sport-16-klapannaya-s-konditsionerom-razmer/
  • https://AVSU-pitanie.ru/info/remen-generatora-lada-granta-s-kondicionerom/
  • https://olvi-group.ru/drugoe/ustanovka-remnya-generatora-granta.html
  • https://www.zr.ru/content/articles/833513-lada-granta-proverka-i-zamena-remnya-privoda-vspomogatelnyx-agregatov/
  • https://ventlife.ru/remen-generatora-granta-16-klapannaya-s-konditsionerom-razmer-markirovka/
  • https://remont-avtovaz.ru/zamena-remnya-generatora-na-lada-granta/

Демонтажные работы

После открытия доступа к стартеру необходимо выполнить следующие действия:

  • Сначала следует отключить управляющий разъем, для чего язычок фиксатора слегка придавливают;
  • Затем отодвигается колпачок из резины и с помощью ключа на 13 с клеммы откручивается гайка;

Снимается силовая клемма, после чего расположенные вверху и внизу три крепежных винта выкручиваются ключом на 13.

Отметим, что начать нужно с двух нижних винтов, а верхний следует обязательно открутить последним, при этом корпус стартера необходимо придерживать, далее корпус аккуратно отклоняется назад. Монтажные работы проводятся в обратном демонтажу порядке.

Общая информация

Стартером называют электрический мотор, работающий на постоянных магнитах, имеющий электромагнитное двухмотоблочное тяговое реле и планетарный редуктор. Их корпуса изготавливают из стали, на корпусе закрепляется шесть магнитов, а сам корпус и крышки стягиваются несколькими болтами. Вал якоря стартера переводят в режим вращения два подшипника, один из которых, шариковый, устанавливают у коллектора, второй, подшипник скольжения – рядом с приводом. Благодаря редуктору происходит передача крутящего момента к валу привода стартера. Вал привода оборудуется обгонной муфтой с перемещающейся по шлицам вала приводной шестерней. Именно муфта обеспечивает передачу крутящего момента от стартера к мотору, разобщая эти элементы после запуска мотора. Данное условие обеспечивает надлежащую защиту стартера от возможных повреждений, которые он может получить по причине высокой частоты своего вращения.

Реле предназначено для введения шестерни привода в зацеп с зубцами механизма маховика коленвала, а также для активизации электропитания стартера. Таким образом, поворачивая ключ в замке, водитель начинает процесс подачи электротока к стартеру от АКБ. Стартер приводится в движение и проворачивает коленвал, запуская мотор и воспламеняя горючую смесь.

После пуска мотора число оборотов коленвала начинает расти, однако, муфта предохраняет стартер от получения повреждений. После того, как водитель вернет ключ в замке в положение «зажигание», произойдет обесточивание обмотки реле и его якорь вернется в свое исходное положение, при этом контакты реле разомкнуться, а шестерня привода выйдет из зацепа с зубцами маховика. В это же время силовые контакты, подающие электроток к обмоткам мотора стартера, разомкнутся.

Помимо этого, стартер является одним из самых мощных энергопотребителей на автомашине, при пуске мотора потребляемый им электроток достигает 400 А и более. По этой причине все электросоединения между стартером и АКБ должны иметь надежный контакт.

Элементы, которыми оснащают Гранты, аналогичны стартерам, используемым ВАЗом на других своих авто предыдущих поколений. При нормальном состоянии двигателя для пуска будет достаточно двух-трех проворотов. На отклонения от нормы укажет любой из имеющихся признаков нестабильного функционирования. Возможные неисправности привода и реле стартера поможет выявить осмотр, проведенный после разборки детали.

Инструкция по смене стартера на автомашине с коробкой 2190

Для начала производится отключение минусовой клеммы с АКБ с помощью ключа на 10. Затем отсоединяется расположенный у воздушного фильтра разъем датчика и короб фильтра снимается плоскогубцами с трех крепежных точек. После снятия короб рекомендуется отложить подальше, узел нужно надежно зафиксировать, используя для этой цели проволоку.

Проведение работ по демонтажу

Модуль стартера удерживается шпильками, на них в свою очередь накручиваются гайки, но начинать демонтаж следует не с их откручивания:

Первым делом нужно отодвинуть колпачок из резины, затем медную гайку выкручивают ключом на 13;

Следующим этапом станет снятие клеммы силового провода, после чего следует отключить разъем, предназначенный для подвода управляющего напряжения;

Далее воспользуйтесь ключом на 13 и выкрутите три закрепляющие стартер гайки

Особое внимание при этом нужно уделить нижней, самой труднодоступной гайке;

Затем модуль детали осторожно сдвигается назад и снимается со шпилек. Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности. Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности

Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности

Затем модуль детали осторожно сдвигается назад и снимается со шпилек. Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности

Инструкция по смене стартера на автомашине с КПП 2181 либо АКПП

Первоначально вам потребуется провести отключение АКБ, воспользовавшись гаечным ключом на 10, затем машину перемешают на смотровую яму. С помощью накидного ключа на 10 открутите два держащих средний щиток винтика, после чего выкручиваются все девять саморезов (для решения этой задачи воспользуйтесь ключом на 8).

Далее вам нужно будет снять средний и левый щитки, для чего необходимо выкрутить еще два самореза. Однако, при смене стартера на седанах с АКПП можно обойтись снятием только основного щитка, удерживаемого восьмью саморезами, четыре из которых расположены впереди, и еще по два – с левой и правой сторон. Их также выкручивают, используя накидной ключ на 8.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
