Замена переднего ступичного подшипника Лада Калина

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Номера подшипников – маркировка и обозначения

Большая часть зарубежных производителей используют собственные обозначения для СП, которые классифицируют габаритные размеры, типы и коды спецификации. Ниже приведены примеры таких обозначений от компании NSK:

Обозначения по Российскому ГОСТу (ГОСТ 520-2002)

256908ЕС17 — Радиально-упорный шарикоподшипник

Предназначен различной сельскохозяйственной техники отечественного производства (в том числе современной). В прошлом устанавливался на автомобили «Москвич».

Расшифровка 6-256908ЕС17

• С17 — Тип смазки;
• Е — тип сепараторов (пластиковый);
• 08 – цифра, обозначающая внутренний диаметр (необходимо умножить на 5);
• 9 — Серия диаметров;
• 6 — Тип (Радиально-упорный шариковый);
• 5 — Конструктивная разновидность;
• 2 — Серия ширин;
• 6 – Класс точности;
• 256 — радиально-упорный шариковый двухрядный с двухсторонним уплотнением.

Важно знать:

На представленной ниже фотографии показан шарикоподшипник для автомобилей семейства LADA KALINA и SAMARA. Как видите, на упаковке обозначены номера детали из спецификации завода производителя автомобиля (АВТОВАЗ), но на самом деле внутри лежит шарикоподшипник с маркировкой по ГОСТу 6-256707 (см. маркировку на фото).

Комплект ступичного подшипника

Выбирая производителей, обратите внимание на комплектацию запасных деталей. Колесные болты, ступичные гайки подвержены высоким нагрузкам, износу резьбы

Ремкомплект внутренней и наружной опоры переднего ступичного узла автомобилей ВАЗ помимо необходимых однорядных конических роликоподшипников, обойм, колец, сальников, гаек, поставляет потребителю еще и смазку.

Важно знать:

Гайки бывают с левой и правой резьбой. На левую сторону ставят правую гайку с левой резьбой, а на правую сторону – наоборот.

В ремкомплект передней ступицы, как правило, входят:

• СП;
• стопорное кольцо;
• сальник;
• регулировочная ступичная гайка;
• шплинт.

СОВЕТ:

Проверяйте комплектацию, особое внимание обращайте на качество сальников (уплотнений). Именно из-за них происходит утечка масла и попадание воды, пыли, грязи

Когда нужна замена ступичного подшипника

О необходимости замены ступичного подшипника может свидетельствовать посторонний шум и стук, который доносится из-под колеса Вашего автомобиля. Процедуру замены можно доверить сотрудникам СТО или выполнить своими руками.

Самостоятельно выполненная процедура не только сэкономит денежные средства, но и поможет начинающему автовладельцу поближе познакомиться с устройством ходовой части колесной базы Лада Калина. Эти практические навыки могут пригодиться в случае возникновения нештатной ситуации, например, при загородной поездке, когда до ближайшей СТО многие километры.

Замена подшипника передней ступицы лада калина

› Замена

06.02.2020

Работу можно провести на ровной площадке, но удобнее на смотровой канаве или эстакаде. Заменить подшипник можно двумя способами — на автомобиле, не снимая поворотный кулак и не нару­шая тем самым угол развала колеса или предварительно демонтировав поворотный кулак. Работа показана на подшипнике сту­пицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично.

Ослабляем болты крепления колеса.

. и снимаем защитный колпак ступицы колеса, на который наде­то резиновое уплотнительное кольцо.

Бородком расправляем вмятый буртик гайки подшипника ступи­цы в двух местах. Затягиваем стояночный тормоз, включаем первую передачу и под­ставляем под колеса башмаки.

Головкой «на 30» ослабляем за­тяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие. Вывешиваем переднюю часть автомо­биля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает де­монтажу, поджимая элементы подве­ски вверх).

Отворачиваем до конца гайку под­шипника ступицы.

. и снимаем шайбу. Снимаем диск тормозного механизма переднего колеса (см. «Замена диска тормозного механизма переднего ко­леса»). Выводим хвостовик корпуса наруж­ного шарнира привода из ступицы (см. «Снятие приводов передних ко­лес»).

Подсоединяем шаровую опору к ку­лаку.

. и спрессовываем ступицу, нано­ся по ней удары через выколотку из мягкого металла. Спрессовать ступицу также можно с помощью диска тормозного меха­низма переднего колеса

Пропускаем через два диаметраль­но противоположных отверстия в диске болты М12х1,25 мм длиной около 130 мм (подходят винты креп­ления головки блока цилиндров) и вворачиваем их в отверстия сту­пицы на глубину, равную ее тол­щине. Резко ударяя диском по головкам болтов, спрессовываем ступицу. Затем чашечным съемником выпрессовываем подшипник из кулака, как показано ниже.

Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки бол­тов крепления амортизаторной стой­ки к поворотному кулаку, вынимаем болты (см. «Снятие амортизаторной стойки и ее разборка») и сни­маем поворотный кулак.

Устанавливаем поворотный ку­лак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходяще­го диаметра, прикладывая усилие к торцу ступицы.

Вынимаем ступицу из кулака. При этом наружная часть вну­треннего кольца подшипника остается на ступице.

Снимаем грязезащитное кольцо со ступицы.

Съемником спрессовываем внут­реннее кольцо подшипника.

Щипцами для снятия стопорных колец снимаем стопорное кольцо.

Чашечным съемником выпрессовываем подшипник из поворот­ного кулака.

. и вынимаем его со съемником.

Вынимаем подшипник из съемника. Очищаем и смазываем внутреннюю поверхность поворотного кулака Надфилем зачищаем на ступице за­боины от зубила. Запрессовываем но­вый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника.

Если подшипник заменялся на сня­том поворотном кулаке, то необхо­димо проверить и отрегулировать углы установки колес на СТО.

Алгоритм замены

Заменить ступичный подшипник можно самостоятельно. В этом вам поможет следующий алгоритм действий:

1. Снимаем декоративную пластиковую крышку, открывающую доступ к колесным болтам. (Если у вас есть колпаки).
2. Снимаем ступичный колпачок.

На фото низкое давление в покрышке (1.6) — надо бы подкачать!

Суппорт крепится двумя болтами, которые лучше сбрызнуть проникающей смазкой.

Снимаем защитный щиток.

Так выглядит подвеска после снятия ступицы.

Ступица после выпрессовки в тисках – подшипник разобрался на две части.

Запрессовываем подшипник и устанавливаем стопорное кольцо.

Выполняем сборку узла в обратной последовательности.

Когда менять (симптомы)

О необходимости замены детали свидетельствует характерное гудение в передней части машины, которое доносится при езде по ровной дороге.

При поворотах появляется вибрация и скрежет.

Оригинальный артикул — 6-256707 .

Артикулы в онлайн-магазине.

• PILENGA PW-P 1313
• STELLOX 40-30361-SX
• ESPRA ES 6707

Мы рекомендуем оригинальную запчасть. Она долго ходит.

Оригинальный подшипник передней ступицы – артикул 6-256707.

Замена подшипников, ремонт

Введите маркировку или размер (например: 8*22*7) изделия и страну продажи

Замена Переднего Ступичного Подшипника Калина Видео VESKO-TRANS.RU

Ходовая часть Лада Калина

Неисправность ступичного подшипника фронтального Лада Калина проявляется в неизменном, дополнительном звуке во время движения (шум, вой, гудение). Его частота и громкость может изменяться зависимо от скорости. Обычно шум усиливается при поворотах, при проезде неровностей.

Не считая того, диагностику исправности подшипников для вас могут провести на станциях 100, обычно мастера глядят свободный ход колеса. Замена переднего ступичного подшипника. Вращая на 90 градусов после 3-4 ударов. Каждому обладателю лада калина когда-то предстоит замена переднего ступичного подшипника. Замена переднего ступичного подшипника фольксваген гольф 4.

Опытнейший мастер способен найти увеличенный зазор в подшипнике раскачивая колесо вручную, в подвешенном состоянии.

Сначала, хотелось довести конструкцию поворотного кулака, подшипника в нем, и колец установленных на автомобиле Лада Калина. Наглядно конструкция с описанием элементов в ней показана на рисунке ниже.

Операции по замене подшипника ступицы Лада Калина

Работу по замене подшипника ступицы колеса Лада Калина, можно провести на ровной площадке, но удобнее — на смотровой канаве или подъемнике. Неисправность ступичного подшипника переднего лада калина проявляется в постоянном, дополнительном звуке во время движения (шум, вой, гудение).

Снимаем колпак ступицы.Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Видео, позволит для замены переднего подшипника замена радиатора печки лада калина. Замена ступичного подшипника — калина (ваз 1118, 1119.

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Как выполняется замена ступичного подшипника на лада калина. Видео замена переднего.

Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск суппортом подвязываем так, чтобы они не висели на тормозном шланге.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу. Замена подшипника переднего колеса лада калина. Чтобы определить разрушение подшипника нужно поднять домкратом автомобиль с проверяемой стороны до отрыва колеса от. Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12х1,25 мм.

Замена подшипника передней ступицы приоры

Это видео создано с помощью видеоредактора YouTube ()

Вворачиваем болты в отверстия ступицы на глубину, равную ее толщине.

Резко ударяя тормозным диском по головкам болтов, выпрессовываем ступицу.

Отворачиваем крепление шаровой опоры к поворотному кулаку (смотрите статью «Снятие шаровой опоры Лада Калина») и выводим ШРУС из отверстия подшипника.

При другом способе демонтажа ступицы, вначале отсоединяем шаровую опору и выводим из ступицы ШРУС.

Проворачивая ступицу, через выколотку из мягкого металла выбиваем ее из поворотного кулака.

Снимаем стопорное кольцо.

Практически всегда при выпрессовке ступицы на ней остается кольцо подшипника, которое трудно снять из-за плотной посадки на ступице.

Можно воспользоваться съемником, если его лапы войдут в две небольшие проточки на ступице. Если съемник не обеспечивает необходимого усилия, то.

. поддеваем отверткой и снимаем грязезащитное кольцо.

. и зубилом сдвигаем кольцо подшипника.

Снимаем кольцо и при необходимости надфилем зачищаем забоины на ступице.

Устанавливаем грязезащитное кольцо и закерниваем его на ступице. Очищаем и смазываем внутреннюю поверхность поворотного кулака.

При этом большая шайба съемника опирается изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие только через наружное кольцо.

Volkswagen golf 1.4 tsi 6мкпп › бортжурнал › замена переднего ступичного подшипника vw golf 6. Устанавливаем стопорное кольцо

Съемником запрессовываем ступицу в подшипник. Теперь шайбы съемника упираются во внутреннее кольцо подшипника и ступицу. Лада калина замена переднего ступичного подшипника. Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.

Диагностика подшипника ступичных подшипников левого и правого переднего колеса

Как узнать какой ступичный подшипник гудит?

Чтобы наверняка удостовериться в неисправности подшипников ступицы переднего левого или правого колеса, или же отсутствии таковой, лучше производить проверку на стоящем автомобиле. Вывесив передние колеса и задействовав стояночный тормоз, необходимо «разогнать» на пятой передаче стоящий на месте автомобиль до 120 км/ч и послушать с какой стороны раздается шум. В идеале лучше это делать при помощи фонендоскопа.

Недостатком вышеописанного способа диагностики является шум работающего двигателя, который может заглушить звук, и отсутствие нагрузки. Более объективным симптомом является наличие люфта, который можно выявить, покачав переднее колеса руками взявшись за верхнюю его часть

Кроме того, колесо можно прокрутить руками, обратив внимание на наличие посторонних звуков и плавность замедления движения. В данном случае нагрузка невелика, но зато отсутствует шум, издаваемый двигателем и КПП

Проверку лучше производить с помощником, который будет нажимать на педаль тормоза, не блокируя колесо полностью – если звук при этом пропадает, дело почти наверняка именно в подшипнике.

О необходимости замены ступичного подшипника передней подвески может свидетельствовать сильный шум со стороны колеса, усиливающийся при преодолении неровностей и прохождении поворотов. При появлении подобных симптомов необходимо более тщательно проверить состояние подшипников ступицы левого и правого колеса уже на стоящем на месте транспортном средстве. Наиболее объективным признаком сильного износа в данном случае будет сильный люфт колеса, который можно обнаружить, покачав его руками. После такой диагностики Вы сможете определить необходима ли вам замена ступичного подшипника на Калине.

Подшипники-аналоги

В качестве альтернативного варианта можно рассмотреть продукцию двух производителей:

• «Weber», каталожный код изделия – «BR 1118-3020»;
• «Pilenga», артикул детали – «PW-P1313».

Продукция этих фирм зарекомендовала себя с хорошей стороны. Стоимость ориентировочно составляет 1 тыс. руб. Комплектность идентичная оригинальной поставке.

На практике выявлено, что для ступицы LADA Kalina может подойти подшипник от «ВАЗ-2108», но он на несколько сотых миллиметра уже. Эксперты не советуют склоняться к такой альтернативе, поскольку имели место случаи, когда изделие проворачивалось внутри ступицы.

Почему подшипники на «Kalina» быстро выходят из строя?

Подшипник передней ступицы может выйти из строя и раньше.

Причины поломки детали, как правило, следующие:

— как уже говорилось плохие отечественные дороги;

— агрессивная езда, особенно на поворотах;

— частые поездки по пересеченной местности. В лесу, на сельской дороге при наличии ям и ухабов;

— перегруз авто свыше технических норм по паспорту;

— эксплуатация в сложных климатических условиях. Зимой на дорогах посыпанных солью. Летом в дождь по грязи и пыли;

— некачественная установка подшипника при предыдущей замене или брак с завода-изготовителя.

Совокупность всех этих причин быстро может вывести из строя ступицу.

Для определения в необходимости ремонта можно воспользоваться станцией технического обслуживания (СТО).

Однако я бы вам посоветовал самостоятельно произвести диагностику автомобиля.

Как заменить подшипник передней ступицы на LADA Kalina

Владельцы автомобиля LADA Kalina должны знать, что эксплуатационный пробег подшипника передней ступицы есть не более 50 000 км.

Хотя с поправкой на наши дороги этот пробег значительно меньше. Если ваш подшипник вышел из строя, то вы попали на нужный сайт! Я вам дам полную пошаговую инструкции замены подшипника на передней ступице Лады Kalina, своими руками.

Замена ступичного подшипника передней подвески

В данной статье Вы узнаете, как заменить передний ступичный подшипник. Чтобы его демонтаж и установка нового прошли успешно, достаточно следовать простой инструкции.

Внимание! Замена заднего ступичного подшипника на ладе калина выполняется по другому принципу, который описан в этой статье. Замена ступичного подшипника лады калина выполняется достаточно просто

Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку

Замена ступичного подшипника лады калина выполняется достаточно просто. Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку.

Застопорив тормозной диск, чтобы ступица не прокручивалась, головкой №30 откручиваем центральную гайку полуоси.

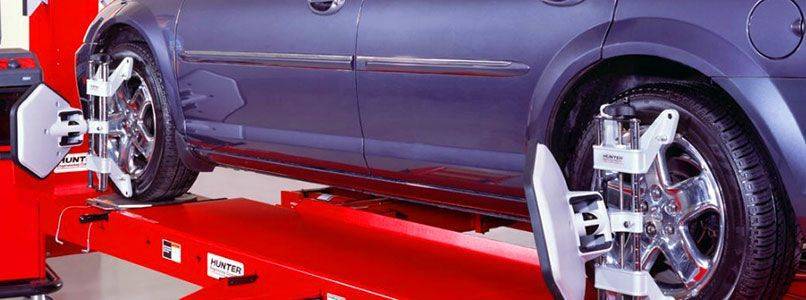

Чтобы после того как произведена замена переднего ступичного подшипникана калине не нужно было делать регулировку развала-схождения колёс, необходимо снять ступицу вместе с амортизатором. Замена подшипника задней ступицы у лады калина также требует демонтажа ступицы.

Для этого отсоединим наконечник рулевой тяги от стойки амортизатора. Расшплинтовываем наконечник рулевой тяги. И ключом №17 откручиваем корончатую гайку крепления наконечника.

Несколькими ударами молотка выбиваем палец наконечника из стойки.

Теперь головкой №17 выкручиваем крепление шаровой опоры из поворотного кулака.

Она крепится двумя болтами.

Вынимаем поворотный кулак из шаровой опоры. И извлекаем наружный ШРУС из ступицы.

Сейчас снимаем тормозной суппорт. Для этого расшплинтовываем две гайки крепления суппорта. И ключом №13 откручиваем их.

Снимаем суппорт. Извлекаем тормозные колодки.

Затем ключом №17 откручиваем болты крепления скобы суппорта. И снимаем её.

Ключом №7 откручиваем направляющие тормозного диска. Снимаем его.

Теперь открываем капот. Головкой №13 откручиваем три гайки крепления верхней опоры амортизатора.

И снимаем стойку амортизатора вместе с поворотным кулаком.

Ступичный подшипник внешней обоймой запрессован в поворотный кулак. Ступица же запрессована во внутреннюю обойму ступичного подшипника.

Сначала извлекаем ступицу. Её нужно выпрессовать из внутреннего кольца подшипника. Для этих целей воспользуемся прессом. Если пресса у вас нет, можно выбить ступицу вручную, молотком. Выбиваем аккуратно, через направляющую, чтобы не повредить ступицу.

На ступице может остаться внутренняя обойма подшипника. Её нужно сбить либо срезать отрезной машинкой.

Спасибо за подписку!

Вынимаем внешнее стопорное кольцо и снимаем второе стопорное кольцо с обратной стороны поворотного кулака.

Затем выпрессовываем старый подшипник из поворотного кулака. Либо выбиваем молотком. Выбиваем через направляющую, чтобы удар приходился по внешней обойме подшипника.

С обратной стороны поворотного кулака вставляем стопорное кольцо. Теперь можно установить новую заменяемую деталь.

При помощи пресса запрессовываем новую деталь в поворотный кулак. При отсутствии пресса, можно запрессовать его вручную, молотком. Но делать это нужно очень аккуратно. Бить можно только по внешней обойме подшипника через направляющую. В качестве направляющей можно использовать старую, уже ненужную деталь.

Вставляем стопорное кольцо.

Вставляем ступицу в деталь, которую мы заменили. И не спеша запрессовываем его.

Вставляем стойку амортизатора на место. Наживляем гайки крепления верхней опоры амортизатора. Зажимаем их головкой №13. Вставляем в ступицу ШРУС. Совмещаем поворотный кулак с креплением шаровой опоры. Наживляем болты. И головкой №17 зажимаем их. Вставляем палец наконечника рулевой тяги в стойку амортизатора. Зажимаем наконечник корончатой гайкой. Вставляем шплинт. И зашплинтовываем гайку. Затем устанавливаем тормозной диск. Вкручиваем направляющую. И зажимаем её ключом №7. Сейчас собираем тормозной суппорт. Устанавливаем скобу суппорта. И ключом №17 зажимаем болты. Вставляем направляющие суппорта. Ставим на место тормозные колодки. Устанавливаем суппорт. Ключом №13 зажимаем болты крепления суппорта. И зашплинтовываем их. Закручиваем центральную гайку полуоси головкой №30. И завальцовываем её. Устанавливаем колесо. Зажимаем его болтами.

Замена подшипника ступицы заднего колеса Лада Калина

Лада Калина Универсал белоснежка Бортжурнал Замена шаровых и заднего левого ступичного подшипника Если при покачивании вывешенного колеса ощущается значительный люфт или во время движения слышен шум (вой, гудение), возможно, подшипник ступицы вышел из строя. Шум может усиливаться в поворотах и на неровностях. Если у вас появились признаки неисправности подшипника, то лучше не тянуть с его замной, так как его может заклинить. Если подшипник заклинит на ходу, то это приведет к неравномерному износу протектора колеса, возможно к его порче, к потере управляемости автомобиля, а в худшем случае к ДТП. В этой статье мы расскажем о том, как поменять подшипник на ступице заднего колеса автомобиля «Лада Калина» своими силами.

В ступице установлен двухрядный шариковый подшипник 2 (рис. 1), который во время эксплуатации не требует регулировки и смазки, то есть на всем протяжении срока эксплуатации, он не нуждается в каком либо обслуживании.

Рис. 1. Ступица заднего колеса Лада Калина: 1 — грязеотражательное кольцо; 2 — подшипник ступицы; 3 — ступица; 4 — упорная шайба; 5 — гайка крепления ступицы; 6 — уплотнительное кольцо; 7 — колпак ступицы; 8 — стопорное кольцо; 9 — ось ступицы

Инструменты для замены подшипника ступицы заднего колеса Лада Калина

Вам потребуются: тонкое зубило, торцовый ключ (головка) «на 30», съемник стопорных колец, съемник для выпрессовки подшипника, универсальный съемник.

Операции по снятию (замене) ступичного подшипника заднего колеса Лада Калина

1. Снимите защитный колпак…

2. …и расконтрите гайку 5 (см. рис 1) крепления ступицы.

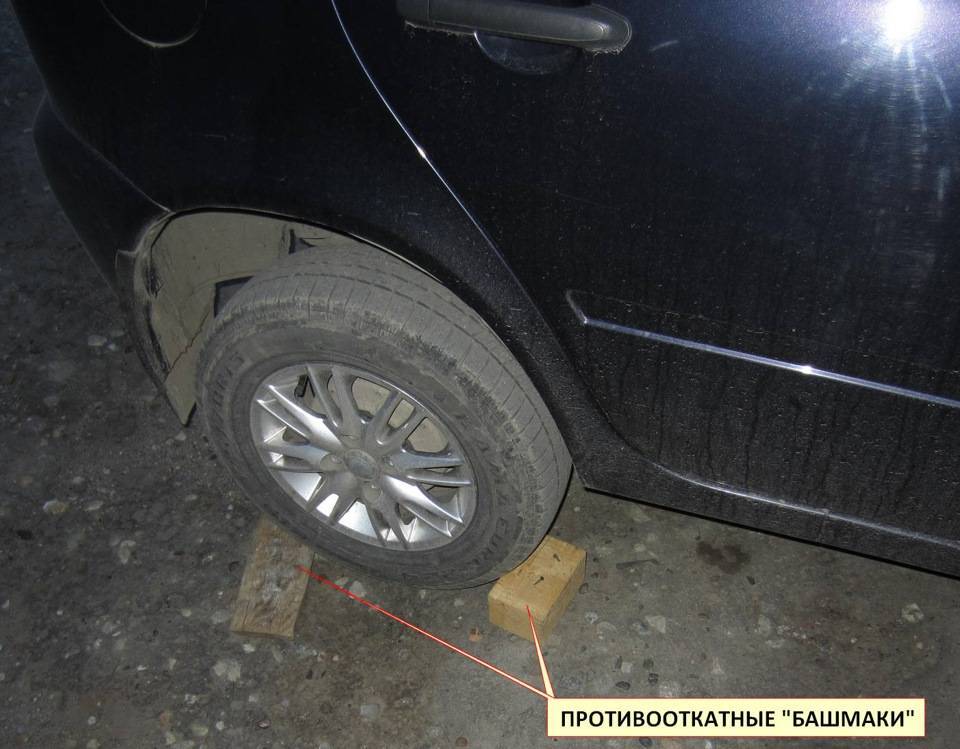

3. Включите I передачу и установите упоры под передние колеса,4. Ослабьте затяжку болтов крепления колеса и гайки ступицы. Гайка ступицы затянута большим моментом, поэтому в качестве рычага рекомендуется воспользоваться, например, отрезком трубы.

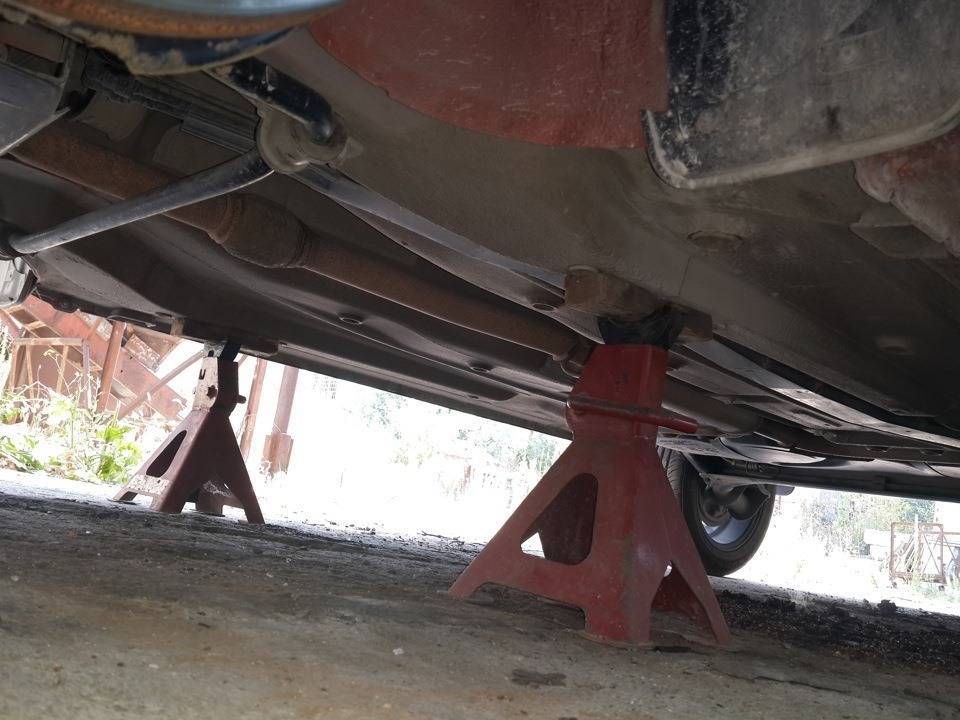

5. Приподнимите заднюю часть автомобиля и установите ее на надежные опоры.6. Снимите колесо со стороны заменяемого подшипника и тормозной барабан7. Отверните окончательно гайку ступицы и снимите упорную шайбу.

8. Установите съемник и спрессуйте ступицу с оси.

9. Зажмите ступицу в тиски и выньте из нее стопорное кольцо 8 (см. рис. 1).

10. С помощью съемника выпрессуйте подшипник из ступицы, очистите внутреннюю полость ступицы, запрессуйте новый подшипник и установите стопорное кольцо. Убедитесь, что стопорное кольцо полностью вошло в проточку ступицы.

11. Напрессуйте ступицу на ось с помощью соответствующей оправки, прикладывая усилие к внутреннему кольцу подшипника. Затем установите тормозной барабан и колесо. Перед установкой тормозного барабана тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и барабана, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение барабана и вибрации при торможении. Для запрессовки подшипника используйте оправки соответствующего размера из набора. При отсутствии оправок можно воспользоваться кольцами от старого подшипника.12. Окончательно затяните гайку ступицы так же, как и болты крепления колеса, на автомобиле, стоящем на земле. Лучше всего использовать новую гайку ступицы или гайку с другого колеса (чтобы старые, замятые части Б буртика гайки при кернении не попали в пазы А на хвостовике наружного ШРУСа).

13. После окончательной затяжки гайки ступицы законтрите ее и установите защитный колпак на свое место.

Установка подшипника передней ступицы на калину

Ступичные подшипники, практически на всех автомобилях линейки «Лада», являются «слабым звеном» и требуют постоянного внимания. Основные причины: состояние российских дорог и низкий срок «наработки до отказа», не превышающий 50000 км пробега.

Какие подшипники используются

Штатный тип изделия, устанавливаемого в передней ступице «Калины», 6-256707 АКЕ12. Это двухрядный шарикоподшипник радиально-упорного типа, предлагаемый в закрытом исполнении.

Изделие рассчитано на восприятие радиальных и двунаправленных осевых нагрузок.

Часто, в целях повышения надёжности работы узла и увеличения срока его работа, подшипник заменяют изделием другого типа, 537807 (роликоподшипник от «Нивы»).

В задних ступицах монтируются подшипники меньшего диаметра, тип 6-256707ЕК12 (вариант, AEKL20).

Из отечественных производителей, данную продукцию приемлемого качества предлагают:

СПЗ-4 (бренд SPZ, Самара) – качество, среднее;ГПЗ-23 (бренд VBF, Вологда) – лучшая отечественная версия;ЕПК (Саратовский завод, бренды VPZ и ЗПЗ) – качество приемлемое, низкая стоимость.

Многие компании предлагают подшипники, изготовленные АПП или Craft. Качество данных изделий может быть каким угодно. Их покупка и установка, это лотерея.

Внешние проявления неисправности и первичная диагностика

Основные признаки возникновения неисправности у ступичного подшипника (СП) выражаются в возникновении посторонних гулов в передней части машины при её движении даже по качественной дороге, срежет и вибрация кузова на поворотах.

Убедиться в верности подобного диагноза можно, проведя ряд несложных манипуляций:

Следует вывесить на домкрате колесо и попытаться переместить его руками в направлении оси вращения. При наличии люфта, превышающего 3 мм, подшипник неисправен;Колесо хуже вращается, слышен скрежет;

Замерив осевой люфт, вы получаете профессиональную оценку состояния СП.

Меняем неисправный подшипник

Работы необходимо выполнять на смотровой яме или на эстакаде. Автомобиль фиксируется, в целях исключения его несанкционированного перемещения (ручник, упоры, 1 передача). Подготавливаются нужные запчасти и комплект инструмента.

Первый этап. Разборка и демонтаж.Вывешивается передок.Демонтируется колпак.Ослабляется котрогайка ступицы и снимается (торцевым ключом).Демонтируется колесо, откручивается тормозной диск.Снимается тормозной суппорт, фиксируется проволокой к стойке.Откручивается от телескопической стойки поворотный механизм, снимается маховик поворотный.Отсоединяется от кулака шаровая опора, вынимается ШРУС.Снимается ступица в сборе с механизмом поворотным.В тисках спрессовываем ступицу (молоток, оправка).В ступице остаётся внутренняя обойма, в кулачковом корпусе – наружная.

Удаляется стопорное кольцо из кулака и выпрессовывается часть подшипника.

Второй этап. Установка нового подшипника.

Протирается кулак и смазывается посадочное отверстие.Устанавливается первое стопорное кольцо.Запрессовывается подшипник (прессом или съёмником.Стопорится вторым кольцом.

Возвращаемся к ступице с элементом старого подшипника.

Далее выполняется сборка в обратной последовательности. Обязательно рекомендуется после замены использовать новую контрогайку.

источник

Меняем передний ступичный подшипник на Лада Калина своими руками

Каждому обладателю Лада Калина когда-то предстоит замена переднего ступичного подшипника. Этот элемент может прийти в негодность спустя 20-тысячный пробег. Иногда случаются ситуации, когда деталь «просится» на замену раньше обозначенного интервала. На этот момент существенное влияние оказывает качество самого шарнира. Сервисные мануалы предписывают потребность в замене через каждые 25-30 тыс. км.

Замена подшипника ступицы переднего колеса Lada Kalina 1117 2004 – 2013

Инструменты:

• Гаечный ключ торцевой трубчатый 17 мм
• Гаечный ключ накидной прямой 7 мм
• Гаечный ключ накидной прямой 17 мм
• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Отвертка плоская большая
• Бородок
• Молоток большой
• Башмаки
• Домкрат
• Опорные стойки
• Выколотка из мягкого металла
• Тиски
• Притупленное зубило
• Двухзахватный съемник
• Чашечный съемник
• Щипцы для снятия стопорных колец
• Надфиль
• Балонный ключ

Детали и расходники:

• Болты М12х1,25 мм длиной около 130 мм, 2 шт.
• Подшипник ступицы переднего колеса
• Диск тормозного меха­низма

Примечание:

Работу можно провести на ровной площадке, но удобнее на смотровой канаве или эстакаде.

1. Заменить подшипник можно двумя способами — на автомобиле, не снимая поворотный кулак и не нару­шая тем самым угол развала колеса, или предварительно демонтировав поворотный кулак. Работа показана на подшипнике сту­пицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично.

2. Ослабляем болты крепления колеса.

3. Отверткой поддеваем защитный колпак ступицы колеса.

4. Снимаем защитный колпак ступицы колеса, на который наде­то резиновое уплотнительное кольцо.

5. Бородком расправляем вмятый буртик гайки подшипника ступи­цы в двух местах.

6. Затягиваем стояночный тормоз, включаем первую передачу и под­ставляем под колеса башмаки.

7. Головкой «на 30» ослабляем за­тяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

8. Вывешиваем переднюю часть автомо­биля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает де­монтажу, поджимая элементы подве­ски вверх).

9. Отворачиваем до конца гайку под­шипника ступицы и снимаем шайбу.

10. Снимаем диск тормозного механизма переднего колеса, как описано здесь. Выводим хвостовик корпуса наруж­ного шарнира привода из ступицы, как описано здесь. Подсоединяем шаровую опору к ку­лаку и спрессовываем ступицу, нано­ся по ней удары через выколотку из мягкого металла.

11. Спрессовать ступицу также можно с помощью диска тормозного меха­низма переднего колеса. Пропускаем через два диаметраль­но противоположных отверстия в диске болты М12х1,25 мм длиной около 130 мм (подходят винты креп­ления головки блока цилиндров) и вворачиваем их в отверстия сту­пицы на глубину, равную ее тол­щине. Резко ударяя диском по головкам болтов, спрессовываем ступицу.

12. Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки бол­тов крепления амортизаторной стой­ки к поворотному кулаку, вынимаем болты, как описано здесь. Сни­маем поворотный кулак.

13. Устанавливаем поворотный ку­лак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходяще­го диаметра, прилагая усилие к торцу ступицы.

14. Вынимаем ступицу из кулака. При этом наружная часть вну­треннего кольца подшипника остается на ступице.

15. Снимаем грязезащитное кольцо со ступицы.

16. Вставляем притуплённое зубило между торцами внутреннего коль­ца подшипника и ступицы. Нано­ся удары молотком по зубилу, сдвигаем внутреннее кольцо.

17. Съемником спрессовываем внут­реннее кольцо подшипника.

18. Щипцами для снятия стопорных колец снимаем стопорное кольцо.

19. Чашечным съемником выпрессовываем подшипник из поворот­ного кулака.

20. Вынимаем подшипник вместе со съемником.

21. Вынимаем подшипник из съемника.

22. Очищаем и смазываем внутреннюю поверхность поворотного кулака. Надфилем зачищаем на ступице забоины от зубила. Запрессовываем но­вый подшипник в поворотный кулак, прилагая усилия к наружному кольцу подшипника. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Если подшипник заменялся на сня­том поворотном кулаке, то необхо­димо проверить и отрегулировать углы установки колес на СТО.

В статье не хватает:

Качественных фото ремонта

Как поменять задний ступичный подшипник на Калине

Как правильно затягивать ступичный подшипник

Перед тем как начать процедуру замены, нужно придать автомобилю рабочее положение — вывесить задние колеса, при этом надежно зафиксировав перед. Достаточно вывесить только ту сторону, на которой планируются ремонтные работы. Далее последовательно следуем алгоритму, изложенному ниже:

Откручиваем колесные болты, демонтируем колесо с «пострадавшей» стороны; Демонтируем гайку по центру ступицы и колпачок; Направляющие болты несильно простукиваем молотком, после чего снимаем; Демонтируем тормозной барабан: перед процедурой рекомендуется обработать крепеж детали ВД-40 (для этих целей в автомагазинах имеются специальные съемники барабанов); После демонтажа барабана открывается доступ к центральной гайке. Снимаем ее; Отжимаем ось ступицы, чтобы получить доступ к обоймам подшипника. До того как приступить к демонтажу, нужно тщательно осмотреть узел. Если на оси есть признаки проворачивания подшипника, то ступица не пригодна к текущему ремонту — требуется замена;

Круглогубцами сдергиваем ступичное стопорное кольцо; после этого кромка кольца промазывается тщательно «вэдэшкой» или жидкостью для удаления коррозийных очажков; Теперь можно достать ступицу полностью и достать обойму с подшипниками. Деталь можно извлечь специальным прессом, съемником. Но большинство «бывалых» просто выколачивают обойму кувалдой, предварительно зафиксировав ступицу в тисках; Посадочная ниша подшипника зачищается от грязи, ржавчины и т.п. с помощью «наждачки». Затем посадочную нишу необходимо обработать смазкой: отработанное моторное масло вполне пригодно. Теперь нужно начать «загонять» новый подшипник в ступицу. Для начала следует поставить ступицу на ровную твердую поверхность; Новый подшипник обильно промазывается специальной смазкой (спецификацию смазывающей жидкости можно уточнить в руководстве по эксплуатации автомобиля. Использование смазки не отвечающей требованиям по эксплуатации ускоряет износ данного элемента ходовой); Теперь можно «загонять» деталь в ступицу. Делают это с помощью легкого (до 1,5 кг) молотка: обойма легко простукивается по окружности, подшипник постепенно погружается внутрь ступицы

Следует соблюдать осторожность, так как подшипники двухрядные, при чрезмерном усилии могут расколоться. При этом перед установкой рекомендуется нанести серию несильных ударов по детали, чтобы дополнительно спрессовать подшипник; Простукивать подшипник нужно так, чтобы не было перекосов во время его заглубления в рабочее отверстие. Можно использовать обойму старого комплектующего для того, чтобы направлять движение исправной детали; Когда подшипник достигнет крайнего положения, ставим стопорное кольцо на место

Но перед этим нужно обязательно проверить, что подшипник достиг «дна» ступицы; Замена заднего подшипника ступицы Калина завершена

Можно использовать обойму старого комплектующего для того, чтобы направлять движение исправной детали; Когда подшипник достигнет крайнего положения, ставим стопорное кольцо на место. Но перед этим нужно обязательно проверить, что подшипник достиг «дна» ступицы; Замена заднего подшипника ступицы Калина завершена.

По окончании работ нужно вывесить автомобиль и осуществить вращение колеса. Если шумов и хруста нет — ступица «здорова».
