Диагностика двигателя по свечам зажигания – что можно узнать?

Как проверить свечи зажигания самому?

Проверку на исправность свечей зажигания в домашних условиях проводят различными способами. Однако следует помнить, что большинство методов НЕ ГАРАНТИРУЕТ работоспособность устройства на двигателе!

Визуальный контроль.

Обычный осмотр позволяет в большинстве случаев определить распространенные неисправности. К примеру, отказавшее изделие, выкрученное из ГБЦ после остановки двигателя, оказывается мокрым, поскольку не обеспечивает поджиг и сгорание топлива в камере. Осмотр позволяет выявить образование на электродах и между ними пленок, шлаков и сажи, нарушение герметичности (на изоляторе появляется темный «поясок»), пробои (в местах пробоя происходит перенос материала контактов и разрушение изоляционной керамики).

Но осмотр не позволяет однозначно ответить на вопрос о работоспособности.

Проверка на работающем двигателе.

Эта методика тестирования достаточно проста:

• Запускают двигатель;
• Поочередно снимают высоковольтные контактные колпачки.
• Если изменений в работе силового агрегата не наблюдается – свеча, на которую в настоящий момент не подано напряжение – неисправна, в противном случае – функционирует нормально.

При проведении проверки следует учитывать некоторые нюансы:

• На инжекторном двигателе использовать методику не рекомендуется, поскольку существует опасность отказа электронного блока управления (ЭБУ).
• Перед проверкой необходимо убедиться в работоспособности системы зажигания – проконтролировать целостность высоковольтных проводов, правильность работы распределителя и т.д.
• При выполнении работ с высоким напряжением обязательно соблюдать правила техники безопасности, чтобы избежать поражения электричеством.

Видео с рекомендациями

Проверка на искру.

Одним из основных способов определения работоспособности является проверка искрообразования в промежутке между электродами. Проводится руками автомобилиста она различными способами:

• с использованием системы зажигания автомобиля или высоковольтных источников напряжения, в том числе, самодельных;
• под давлением и без.

Проверка с использованием автомобильной системы зажигания.

Для определения работоспособности достаточно:

• отсоединить один из высоковольтных проводов;
• надеть контактный колпачок на контактную головку тестируемого устройства;
• резьбовую часть плотно прижать к неокрашенной поверхности двигателя;
• включить зажигание и сделать несколько оборотов стартера.

В искровом промежутке образуется электрическая дуга. Отсутствие искры говорит о неработоспособности проверяемого устройства.

При проведении подобной проверки на инжекторном двигателе следует соблюдать осторожность, поскольку условия искрообразования на открытом воздухе не соответствуют процессам, протекающим в цилиндре двигателя. Результатом могут стать сбои в работе электронного блока управления

Если осуществляется проверка свечи из установленного на двигателе комплекта, ее следует выкручивать только после тщательной очистки поверхности вокруг. Иначе грязь и мелкие механические частицы попадут внутрь цилиндра и приведут к серьезным проблемам.

Видеоинструкция по проверке на инжекторном двигателе.

https://www.youtube.com/watch?v=ZFJTiLZWSu0

Самостоятельное выявление проблем

Процедура нетрудная. Самый простой способ – визуальный. Самый сложный связан с детальным изучением работоспособности двигателя.

Одним из явных признаков поломки этих является нарушение в работе двигателя. Например, он может тяжело запускаться, у него могут быть холостые обороты.

Другие признаки таковы:

1. Первый связан с вращением коленчатого вала. Если его вращение осуществляется с нужной частотой, но сам мотор не запускается, это признак отсутствия зажигания. Иначе говоря, воздушная смесь не воспламеняется.
2. Если в цилиндрах вспыхивает смесь из горючего и воздуха, мотор может трудиться крайне не стабильно.
3. При запуске двигателя не функционирует стартер. В итоге и двигатель тоже затухает.
4. Очень высокие расходы горючего. Если состав из топлива и воздуха не воспламеняется, то мощь силового агрегата сокращается или падает до нуля. Компенсировать потери мощности может подача увеличенной дозы горючего в цилиндры. И в результате получаются внушительные траты топлива.
5. Не работает катализатор. Если в технологии нет зажигания, нет и возгорания топливовоздушного состава. И не загорающееся топливо оказывается в катализаторе. И там оно окисляется. И катализатор перестает функционировать.
6. Плохо запускается холодный мотор. Во время поворачивания зажигания холодные сосредотачивают в себе конденсат. А он считается отличным проводником электричества. Если дистанция между электродами увеличивается, то и должна развиваться степень напряжения пробоя. Самостоятельно её развить нельзя, ведь энергия будет устраняться по указанным электродам, а также конусу из керамики.
7. На поверхности есть следы механических дефектов. Это признак либо полной поломки, либо неправильной работы.
8. На электродах имеются нагары и отложения. От самих свечей опахивает топливом. Это свидетельство того, что сама система, и все до одной неисправны.
9. Повреждённый кабель, проводящий мощное напряжение, могут серьёзно ухудшать привычную работу.

Проверка свечей мультиметром

Такой измерительный прибор имеется у многих автовладельцев. Тестер необходимо выставить в режим измерения сопротивления, задав максимальный предел (например, 200 МОм). Существует два вида свечей: с внутренним сопротивлением – резистором и без него (свечи с нулевым сопротивлением).

Если свеча без дополнительного резистора, то сопротивление центрального электрода, проходящего строго по оси симметрии свечи, должно быть близко к нулю. Если же в ней имеется дополнительный резистор, то мультиметр покажет его сопротивление.

При подсоединении щупов мультиметра к основному электроду и массе свечи, мультиметр должен показывать бесконечность (т.е. отсутствие прямого контакта между электродом и массой).

Что должно насторожить

Чтобы своевременно поменять свечи, тем самым сведя к минимуму всевозможные неприятности, необходимо знать главные признаки плохих свечей. Автовладельцу следует насторожиться, если:

• затруднен запуск двигателя — происходит срабатывание стартера, но мотор не запускается или запускается после нескольких включений стартера;
• двигатель начинает «троить» — «подергивается» во время езды (особенно отчетливо это проявляется на холостых оборотах), снижается мощность/тяга;
• увеличивается расход горючего;
• увеличивается показатель СО в выхлопе;
• ухудшилась динамика мотора (плохо набирает обороты, а значит, падает мощность).

Износ свечей зажигания (СЗ) владелец может определить при визуальном осмотре. Для этого необходимо извлечь и посмотреть, как выглядит СЗ. При нормальной работе силового агрегата нагар на СЗ имеет светлый серо – коричневый цвет. Если вы обнаружите одно из перечисленных далее отклонений от нормы, то свечи требуется заменить.

Признаки неисправных свечей

Основными признаками плохих свечей зажигания являются:

• заметное увеличение расхода топлива;
• затруднительный запуск двигателя в зимний период;
• на холостых оборотах двигатель работает с перебоями;
• при резком нажатии на газ автомобиль набирает обороты с замедлением;
• на приборной панели загорелась лампа, сигнализирующая о неисправности двигателя;
• увеличение выброса СО;
• теряется мощность мотора.

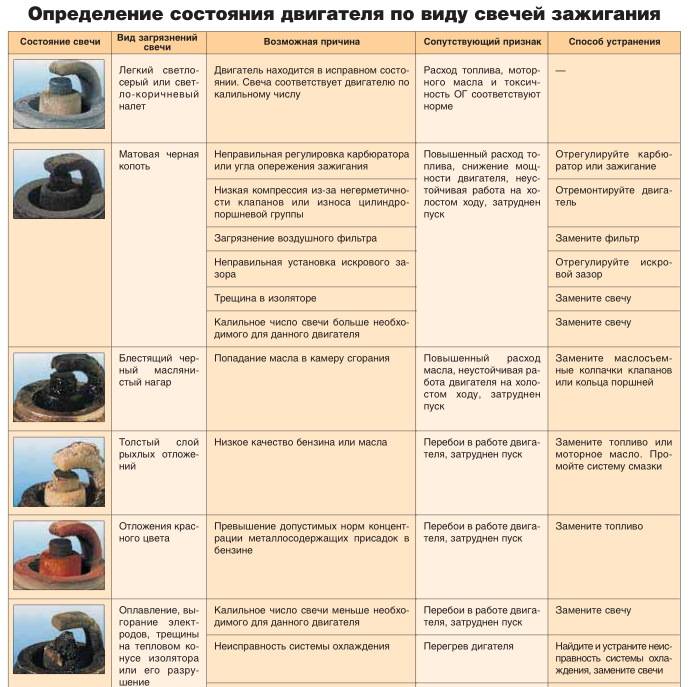

Неисправности можно определить по внешнему виду свечей зажигания. Признаки неисправности элементов следует внимательно рассмотреть на фото в сети. Для точной диагностики необходимо хорошо прогреть двигатель до рабочей температуры, проехав 20 км. Затем можно приступить к выкручиванию компонентов.

Как определить износ свечей зажигания и понять, что устройства пришли в негодность и нуждаются в замене? Диагностика по внешним признакам:

1. Симптомами плохих свечей зажигания является нагар, напоминающий отложения известняковых пород. Такие отложения могут быть на поршневой системе, что может привести к серьезной поломке силового агрегата.
2. Нагар черного цвета, говорит о перенасыщеной топливной смеси. В таком случае расход увеличится почти в два раза.
3. Признаками износа детали будут отложения смолистого цвета. Компонент с такими симптомами испорчен и требует замены.

Последствия неисправностей

Начинающим автомобилистам будет полезно узнать, на что влияют свечи зажигания в автомобиле. Если своевременно не произвести их замену, могут быть такие последствия:

1. Процесс детонации в камере сгорания силового агрегата. В результате чего произойдет ударная волна, которая издает металлический звук. Мотор теряет мощность, из трубы исходит черный дым. Во время детонации детали двигателя портятся и быстро приходят в негодность. Ударная волна приводит к прогоранию прокладки ГБЦ и обгоранию кромок на поршнях.
2. Из-за не полностью сгоревших отработанных газов испортится каталитический нейтрализатор.
3. При увеличении зазора между свечным электродом идет большая нагрузка на катушку зажигания. Она не сможет выдать нужного напряжения и выйдет из строя. Больше всего страдают автомобили, которые оснащены катушками с минимальным запасом мощности.

При неисправности элементов зажигания намного увеличивается расход топлива.

При выявлении неисправностей требуется замена свечей

Понятие «свечной зазор»

Для образования искры, между электродами свечи установлен зазор. Его величина строго рассчитана и отклонение может иметь негативные последствия.

В зависимости от напряжения, регулируется и расстояние между электродами. Например:

• Карбюраторная ВАЗ 2108 рассчитана на 17 кВ — рекомендуемый зазор составляет 0,7 мм.
• Инжекторная ВАЗ 2111 потребляет 22 кВ и имеет свечной зазор 1,1 мм.

Высокое напряжение с заниженным зазором может привести к пробою и выходу из строя системы зажигания. Слишком большой зазор, при недостаточном напряжении, приведет к полному отсутствию искры. Такая проблема неисправных свечей может осложнить запуск и работу двигателя.

Если автомобили прошлых лет спокойно переносили отклонение зазоров между электродами, то современные модели относятся к свечам очень чутко. Неполное сгорание топлива из-за плохого воспламенения ведет к потере мощности и дополнительным нагрузкам на коленвал, увеличивает расход бензина и снижает динамические показатели автомобиля.

Проверить правильность зазора, который может измениться в процессе эксплуатации за счет перепадов температур, вибраций и плохого качества топлива, под силу любому автолюбителю. Производители Форд Фокус, Форд Фокус2 рекомендуют профилактическую проверку ежегодно. За это время происходит увеличение зазора примерно на 0,1 – 0,15 мм.

Для самостоятельной проверки потребуется набор инструментов, включающий в себя отвертку и специальный свечной ключ. В целом процедура выглядит следующим образом:

1. Что бы исключить травмирование, не проводите демонтаж на разогретом двигателе, дайте ему остыть.
2. Отсоедините закрепленные на свечах провода высокого напряжения, запомните последовательность.
3. С помощью специального ключа выкрутите свечи.
4. Проверьте и установите, используя отвертку для отгибания/загибания бокового электрода, нужную величину.
5. Установите свечи и провода в обратной последовательности.
6. Проведите пробный пуск двигателя. Он должен запуститься легко и работать без перебоев. Это значит зажигание выставлено правильно и все свечи работают.

Перед началом проведения процедуры обязательно ознакомьтесь с инструкцией завода изготовителя. Уточните рекомендуемые им марки свечей и необходимую величину их зазора. На некоторых современных марках автомобиля выкрутить свечи самостоятельно не получиться из-за труднодоступности расположения.

Как проверить свечи зажигания

Проверка свечи с помощью стартера.

Если вы заметили какие-то из описанных выше признаков неисправности свечей зажигания, то необходимо провести их проверку как можно скорее. Конечно, лучше всего обратиться к профессионалам, но есть и несколько способов самостоятельной диагностики свечей на предмет поломки или выработки слабой искры.

Один из самых простых – проверка с попеременным отсоединением питания. Сначала от одной из свечей снимается провод и заводится двигатель. Если при этом не изменяется звук работы, то деталь неисправна. В противном случае нужно провести такую проверку для каждой из оставшихся свечей. Прежде чем заменять нерабочий элемент, нужно изучить его визуально – возможно будет достаточно счистить отложения.

Для диагностики на искру также можно выкрутить свечку, подсоединить провод и положить её на клапанную крышку. Далее нужно попросить помощника покрутить стартер. Если деталь находится в рабочем состоянии, на электроде появится искра, чёткая и хорошо заметная.

В автомобильных магазинах продаются специальные устройства с пистолетной конструкцией, предназначенные для тестирования свечей. Элемент вставляется в специальное отверстие и после нажатия на пусковую кнопку даёт искру. Однако есть недостаток – появление искры в пистолете не гарантирует, что под другим давлением в колодце она будет такой же.

Проверка свечи с помощью пьезоэлектрического модуля от зажигалки.

Устройство для диагностики можно смастерить своими руками, приспособив пьезоэлектрический модуль из зажигалки. Его провод подключается к наконечнику свечки, а блок – прижимается к корпусу детали. Искра должна появляться после нажатия на кнопку пьезоэлемента.

Внешний вид свечи зажигания также может не мало рассказать о ее состоянии и причинах поломки:

• Свеча покрыта тёмным моторным маслом. Причина такой поломки кроется в износе двигателя. Для восстановления нормальной работы нужно провести ремонт маслосъёмных поршневых колец, через которые идёт утечка. Данная неисправность проявляется в детонации и сложном пуске двигателя, независимо от температуры.
• Раскол изоляции электрода. Легко определяется визуально. Проявляется в виде глубокой детонации, независимо от температуры. Поломка «лечится» заменой свечей
• Отложения и бархатистый нагар на свече. Причиной такого износа является плохое качество бензина. Настоятельно рекомендуется сразу же менять любимую заправку. Дело в том, что заменить свечи не сложно, однако отложения будет оседать и на других деталях мотора. Для исправления поломки свечи либо чистят, либо заменяют на новые.
• Перегрев. Определяется по сильному износу верхнего электрода и ярко белому цвету изолятора. Причинами перегрева могут быть неплотное закрывание клапанов или использование бензина с повышенным октановым числом. Необходимо также проверить маркировку – вполне вероятно свечи просто не подходят для данного мотора.
• Глянец или золотистая поверхность на свечах. Необходимо заменить свечки подходящими для данного двигателя.
• Механическая поломка. Данная неисправность тоже связана с неправильным подбором детали. Часто поршень ломает свечи со слишком большой длиной. Дополнительный минус заключается в том, что такой удар приводит и к повреждению самого поршня. Для исправления нужно проверить маркировку и поставить правильные свечи.
• Износ свечи. При нормальном выходе из строя по окончании эксплуатационного ресурса свеча покрывает окалиной и ржавчиной, требуя простой замены.

Таким образом, проверка свечей не составляет большой сложности, а сама деталь не стоит слишком дорого, чтобы можно было сомневаться в необходимости замены

Важно помнить, какой ресурс комплект свечей уже отработал – если пробег близок к 30-40 тысячам километров, можно начинать подбирать замену, потому что старые устройства уже не будут работать с предельным КПД

Это интересно: Как демонтировать обшивку двери Форд Фокус 2: особенности для передних и задних дверей, как снять своими руками в условиях гаража

Распространенная ошибка при осмотре СЗ

Исследование СЗ проводится после долгой работы силового агрегата. Заблуждением автомобилистов становится то, что в процессе холодного запуска силового агрегата при температуре ниже нуля и нестабильности в работе двигателя выкручиваются свечи. Увидев чёрный нагар на СЗ, делается поспешный вывод

Однако это может произойти при эксплуатации мотора в процессе холодного старта, в этот момент смесь обогащается по принуждению, а к нестабильности работы приводит, например, неудовлетворительное состояние электрики (обратите внимание на высоковольтные провода пр.)

Другие способы проверки

Проверку можно сделать и другими способами. Для этого сначала надо выкрутить свечу из двигателя и внимательно осмотреть. Проверку ее работоспособности можно выполнить несколькими способами.

«На звук»

Данный вид проверки выполняется на работающем двигателе. Делают все в такой последовательности:

1. Запускают мотор.
2. По очереди снимают высоковольтные колпачки.
3. Слушают изменения в работе мотора. Если появились перебои, значит, проверяемая свеча рабочая, когда же изменений нет, это указывает на ее неисправность.

Применение указанного метода проверки имеет такие особенности:

надо осторожно использовать на инжекторных моторах, т. к

можно вывести из строя ЭБУ;
перед началом диагностики проверяют корректность работы системы зажигания, правильность регулировки распределителя, целостность высоковольтных проводов;
чтобы избежать удара током, надо соблюдать правила безопасности, можно надеть резиновые перчатки, а если их нет, то во время проверки нельзя дотрагиваться до металлических частей автомобиля.

«На искру»

Этот вид проверки также называют «на массу». Одну из свечей выкручивают из двигателя, проверяют в ней зазор и при необходимости выставляют его в заданных значениях. Дальше выполняют такие действия:

1. Подключают снятую свечу к высоковольтному проводу, затем плотно прижимают ее резьбовую часть к металлической детали кузова, чтобы обеспечить надежный контакт.
2. Помощник включает зажигание и начинает прокручивать стартер.
3. Если между электродами проскакивает искра яркого голубого оттенка, значит, все нормально. Когда она красного цвета, надо почистить электроды и снова проверить работоспособность этого устройства. В случае полного отсутствия искры оно подлежит замене.

Для обеспечения безопасности также рекомендуется использовать диэлектрические перчатки. Даже наличие хорошей искры при проверке этим способом не дает полной гарантии работоспособности свечи, т. к. в реальности она работает при других условиях (высокое давление).

В некоторых современных автомобилях использовать такой способ проверки не получится, т. к. часто у них короткие высоковольтные провода и они не достают до неизолированных участков мотора или кузова.

Использование пьезопистолета

Сейчас в автомагазине можно приобрести специальное приспособление, которое внешне похоже на пистолет. Пользоваться им просто, достаточно вставить проверяемый элемент в разъем такого пистолета, накрыть свечу колпачком и нажать на курок.

Диагностика состояния свечи в процессе визуального осмотра

Первый способ проверки — визуальный осмотр. При помощи специального свечного ключа (или трубчатого, подобранного по размеру) необходимо выкрутить все свечи, предварительно отсоединив наконечники высоковольтных проводов. Если свечи исправны, на электродах будет заметен легкий налет серого оттенка. Это нормальное явление. Если же на свече имеет место черный, белый или красный нагар, то это может говорить о проблеме. Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания.

Наиболее распространённый – это черный нагар, но и диагностировать его причину наиболее затруднительно.

Маслянистый черный нагар на резьбовой части свечи сигнализирует о том, что масло в избыточном количестве попадает в камеру сгорания. Это может происходить из-за изношенных деталей цилиндропоршневой группы (маслосъемные колпачки, кольца).

Маслянистый черный нагар на свече зажигания.

Если же на свече сухой черный нагар, то можно говорить о том, что в камеру сгорания попадает топливовоздушная смесь, сильно обогащенная бензином. Это может происходить по разным причинам:

Сухой черный нагар на свече зажигания.

Не качественная искра на свече в связи с неверным зазором между контактами или не хватает энергии на выработку искры требуемой мощности;

Низкая компрессия в цилиндрах двигателя.

Проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;

Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания. Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Красный нагар на свече возникает в случае если используются различные присадки для топлива. Различные химические добавки, сгорая, оставляют нагар такого цвета. Постепенно накапливаясь нагар образуется слой, из-за которого снизится вероятность появления искры, что приведет к нестабильной работе двигателя.

Белый нагар на свече может говорить о бедной топливовоздушной смеси. Причины такой смеси могут быть различны, но чаще всего это происходит из-за подсоса воздуха во впускном коллекторе.

Присутствие на свече любого вида нагара может привести к её некорректной работе, поэтому рекомендуется удалить его острым металлическим предметом, например, плоской отверткой. Но в дальнейшем свечи лучше заменить новыми.

При визуальном осмотре свечей следует уделять внимание зазору между электродами. Для измерения зазора понадобится специальный измерительный щуп

Зазор должен находиться в пределах 1-1,13 мм. Если зазоры увеличены, это приведет к отсутствию искры.

Проверка зазора между электродами свечи.

Величина зазоров, как правило, не может измениться самопроизвольно. Такое возможно, если свечи бракованы (проблема будет обнаружена сразу после их покупки и установки) или если имело место стороннее вмешательство. Например, если ранее владелец авто, прежний хозяин или работник СТО чистил электроды способом, описанным выше. В этом случае можно ненамеренно отогнуть электрод, случайно увеличив зазор. Проблему можно устранить, постучав нижней частью свечи по твердой металлической поверхности

При этом важно не переусердствовать

Также необходимо обратить внимание на корпуса свечей. Если на поверхности белой изоляционной оболочки имеются вертикальные черные полосы, это является признаком пробоя

Такое может происходить не только из-за неисправности свечей, но и из-за порчи высоковольтных проводов (второе может быть причиной первого).

Черные риски на изоляторах свечей указывают на пробой.

Состояние ВВ проводов легко проверить. Для этого стоит завести мотор в темное время суток или при выключенном свете в гараже, после чего посмотреть под капот. Если вокруг наконечников проводов наблюдается искрение, это является признаком их пробоя. В качестве временной меры можно использовать обычную изоленту, перемотав ею бронепровода в местах пробоя (в них будут заметны небольшие точки или трещинки). Но нужно выбирать изоленту, способную выдерживать высокие температуры. В противном случае она может оплавиться при нагреве двигателя.

Советы и рекомендации

Как видно, свечи зажигания являются индикатором, который позволяет сразу заметить определенные сбои в работе ДВС. По этой причине рекомендуется проверять состояние свечей на каждом плановом ТО, то есть через 10-15 тыс. км. пробега. Для исправной работы двигателя иногда необходимо производить регулировку зазора между центральным и боковым электродом, очищать свечи от нагара при помощи щетки с металлической щетиной.

Такой подход вполне оправдан. Хотя дешевые свечи рассчитаны всего на 25-30 тыс. пробега (что в два-три раза меньше дорогостоящих иридиевых, платиновых и других аналогов), комплект таких свечей регулярно меняется на новый на каждом плановом ТО параллельно замене моторного масла и фильтров.

Логика таких действий заключается в том, что новая свеча, даже самая простая, будет работать в двигателе лучше сравнительно с дорогим изделием, которое рассчитано на срок службы около 60-80 тыс. км. и уже отработало больше половины своего ресурса. Еще одним аргументом в пользу более частой замены свечей является низкое качество топлива на территории СНГ, высокое содержание присадок в бензине и т.п. В таких условиях ресурс любых свечей значительно сокращается.

Получается, проще и не особо дороже использовать более дешевые варианты и чаще их менять. При этом отпадает необходимость чистить свечи, переставлять их с учетом разных температурных режимов по цилиндрам, следить за зазорами и общим состоянием. Также снижается риск самопроизвольного разрушения свечи в результате эксплуатации, что иногда бывает, когда владелец пытается отъездить на одном комплекте «элитных» свечей зажигания весь заявленный производителем срок.

В качестве итога необходимо упомянуть двигатели, которые оборудованы ГБО и постоянно работают на газу. Следует помнить, что на таком виде топлива ресурс свечей зажигания сокращается до двух раз. Так происходит по причине повышенной температуры во время сгорания газа в цилиндрах двигателя. Дополнительно нужно учитывать и такой нюанс, что моторы с газобаллонным оборудованием чаще работают на обедненной топливно-воздушной смеси по сравнению с агрегатами на бензине, что также негативно сказывается на общем ресурсе свечей зажигания.
