Меняем трапецию дворников на ВАЗ-2110 – есть ли смысл от ремкомплекта?

Самостоятельная замена трапеции стеклоочистителя на ВАЗ 2110

Актуальная тема для владельцев соответствующей модели – замена трапеции стеклоочистителя на ВАЗ 2110. Автомобилисты со стажем знают: эта деталь подвержена быстрому износу. точнее не сама деталь, а некоторые ее компоненты. В частности, втулки из пластика. Конструкция ли в этом виновата, или еще какие-нибудь недоработки, но они изнашиваются значительно быстрее, чем остальные механизмы.

Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.

Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.

Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.

Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, да и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем

Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена. Установка новой трапеции производится в обратном порядке

Установка новой трапеции производится в обратном порядке.

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше ).

Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

Заметим. что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).

Вывод: чтобы не приобрести вместе с сомнительной вещью ворох проблем, устанавливаем родную деталь, не гоняясь за копеечной экономией.

Как видим, замена трапеции стеклоочистителя на ВАЗ 2110 – весьма простое занятие, доступное даже для дилетанта

Еще раз обратим внимание начинающих автолюбителей, что все действия должны производиться с максимальной аккуратностью – в особенности связанные с извлечением

  • Почему не работают дворники на ВАЗ 2110? Несколько популярных причин и способы починки
  • Замена троса ручника на ВАЗ 2107. Никаких СТО. Сделай сам
  • Замена топливного фильтра на Kia Spectra своими руками
  • Как поменять резинку на дворнике? Простые и быстрые способы

Неприятно, когда в самый подходящий момент появляются проблемы со стеклоочистителем, например, дворники отказываются работать, их движения затруднены, либо щетки царапают лобовое стекло автомобиля. Возможно придется менять трапецию очистителя в сборе, но какую установить в замен старой?

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

  1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
  2. При работе слышится непривычный шум.
  3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
  4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Конструкция дворника

Основными частями стеклоочистителя являются несущий каркас и чистящий элемент.

Дворники с металлическим каркасом

Несущий каркас выполняется из метала или пластика. Дворники с металлическим каркасом являются более долговечными и прочными. Такой каркас применяется для изготовления зимних щеток стеклоочистителя.

Дворники с пластиковым каркасом

Существует еще одна разновидность исполнения щеток — бескаркасные щетки. Каркасом в таких щетках является чистящая резинка и сам дворник выполняется полностью из резины.

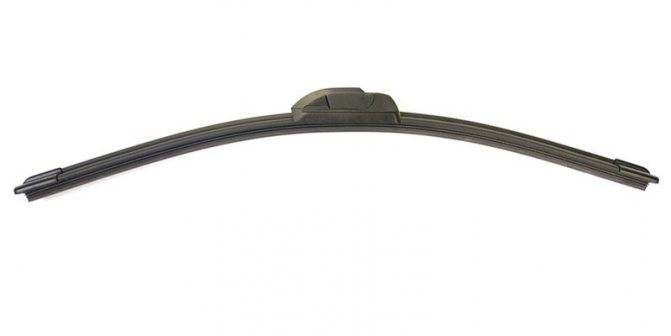

Бескаркасные дворники

Чистящий элемент выполняется из мягкой резины или силикона, что обеспечивает плотное прилегание к ветровому стеклу и отличное очищение его от влаги.

Виды дворников

Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Зимние щетки.

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Гибридные.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

Регулировка паузы стеклоочистителя. — logbook Lada 2110 2005 on DRIVE2

Всем привет, праздники заканчиваются и пора настраиваться на рабочие будни.Из доработок, что планировал то и сделал, всё остальное пока устраивает.Вот одна из последних доработок, которая как мне кажется намного упростит жизнь за рулём по крайней мере мне точно.Речь пойдет о регулировке паузы стеклоочистетелей, на моей по крайней мере задержка между взмахами в прерывистом режиме 4 сек., что в определенных ситуациях либо мало, либо много, есть готовые варианты в виде программируемых реле от сайта «12v», но у нас их не нашёл да и в большинстве случаев, клацанье подрулевым тоже раздражает.

Что такое трапеция дворников и для чего она нужна?

Трапеции находятся где-то тут!

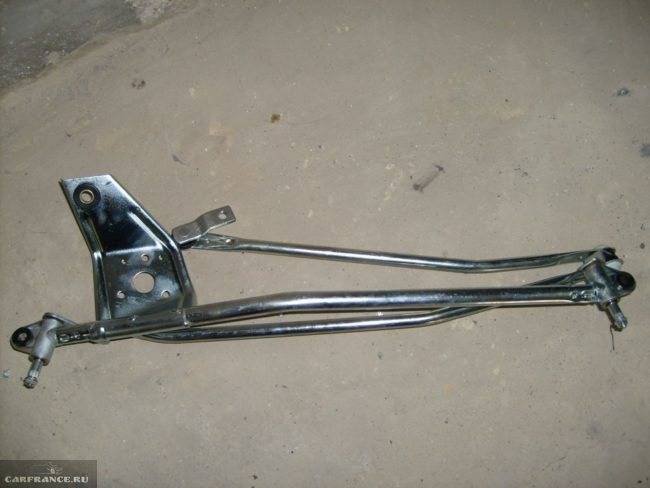

Трапеция «дворников» — это специальный узел, который преобразует импульс двигателя в поступательные движения стеклоочистителей.

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться .

Принцип работы

Чаще всего в трапеции изнашиваются пластиковые втулки.

Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

  1. Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
  2. За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания .

Моторедуктор от Volkswagen Transporter

Электродвигатель от Фольксвагена требует небольшой переделки, но те, кто пошел по этому пути, как правило, довольны дальнейшей работой дворников и стабильностью стеклоочистителя.

Такая замена требует небольшой переделки. У «десяток» 2005 г. электродвигатель на трапецию подключается рычажком, имеющим большое отверстие. Поэтому рычажок достаточно поменять (взять нового образца), и все подойдет идеально.

И еще один момент: устанавливая мотор на трапецию, нельзя ставить граверы вместе с болтами, чтобы кривошип их не задевал во время работы.

Моторчик стеклоочистителя ВАЗ 2110 v10-07-0001 от Volkswagen Transporter

Такая замена избавит вас от медленных дворников, и даже в сильный ливень они будут хорошо справляться с возложенной на них задачей – обеспечения хорошей видимости.

Выбор запчасти

Каталожный номер оригинальной трапеции дворника — 2110-5205010. Отдавайте предпочтение трапециям от производителей:

  • Balaton;
  • At program;
  • Стартвольт.

Деталь старого и нового образца

Тяги трапеции старого образца крепятся двумя шпильками.


Тяги нового образца устанавливаются без проблем, если убрать одну шпильку.

Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

Как правило, в продаже имеются трапеции нового образца, от различных производителей. Одна из популярных моделей имеет артикул VLT2110–5205010-Р.

Если моторчик стеклоочистителя исправен, можно поменять только саму трапецию.

Конструкция дворника

Основными частями стеклоочистителя являются несущий каркас и чистящий элемент.


Дворники с металлическим каркасом

Несущий каркас выполняется из метала или пластика. Дворники с металлическим каркасом являются более долговечными и прочными. Такой каркас применяется для изготовления зимних щеток стеклоочистителя.


Дворники с пластиковым каркасом

Существует еще одна разновидность исполнения щеток — бескаркасные щетки. Каркасом в таких щетках является чистящая резинка и сам дворник выполняется полностью из резины.


Бескаркасные дворники

Чистящий элемент выполняется из мягкой резины или силикона, что обеспечивает плотное прилегание к ветровому стеклу и отличное очищение его от влаги.

Виды дворников

Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Зимние щетки.

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Гибридные.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

Процесс замены моторчика стеклоочистителя на Ваз 2110

Порядок выполнения работ по замене моторчика на импортный аналог (от фольцвагена):

1. Необходимо отсоединить минусовую клемму от аккумулятора. 2. Демонтаж стеклоочистителя (откручиваем гайку поводка и снимаем его). 3. Откручиваем три болта редуктора и снимаем его с кронштейна (предварительно пометив положение щеток на лобовом стекле восковым карандашом). 4. Необходимо отсоединить электрический разъём моторчика (отпускаем крепежные болты и снимаем мотор в сборе с тягами). 5. Вынимаем его из пространства под обтекателем. 6. Отсоединяем мотор от сборных тяг (необходимо отпустить 3 крепежных винта). 7. Для подключения нового моторчика придется переделать саму фишку подключения (сложного ничего нет, и стоит копейки). 8. На трапециях Ваз 2110 отверстие под вал моторедуктора немного больше нужного диаметра, поэтому и рычаг придется заменить. Необходимо поставить нового образца, он идеально подходит. Важным моментом при установке нового моторедуктора на трапецию является, то, что не нужно подкладывать гравера под болты. Иначе «кривошип» будет цеплять болты. 9. При замене моторчика стеклоочистителя Ваз 2110 желательно использовать новые провода, что бы избежать случайных замыканий. В крайнем случае, если Вы используете скрутки – обязательно хорошо заизолируйте все соединения от попадания влаги.

Сборка осуществляется в обратной последовательности. После сборки обязательно тест – драйв инновации. Результат на лицо, замена моторчика стеклоочистителя Ваз 2110 ускорила работу дворников в разы и даже по сухому стеклу.

Источник

Как ухаживать за дворниками, чтобы продлить срок их службы

Чтобы дворники служили как можно дольше, придерживайтесь следующих советов:

  • Испачканные грязью щетки протирайте чистой влажной тряпкой или губкой. Так вы не только избавитесь от грязи, но и убережете стекло от царапин.
  • Если переднее стекло покрылось слоем пыли, а в омывателе автомобиля закончилась жидкость, не включайте очиститель. Это также приведет к образованию на стекле царапин.
  • В зимнее время, особенно в снегопады, не оставляйте дворники, прислоненными к ветровому стеклу – они примерзнут. Лучше приподнять поводки так, чтобы щетки находились в подвешенном состоянии.
  • Если дворники все-таки примерзли, ни в коем случае не пытайтесь отодрать их силой. Так вы только повредите резинку. Запустите двигатель, включите печку в режим обдува лобового стекла и дождитесь, пока оно разморозится.
  • Сбивать лед с каркаса или щетки также нельзя. Аккуратно изгибайте резинку до тех пор, пока он не отслоится мелкими частями.
  • Осуществляя замену дворников, положите на лобовое стекло какую-нибудь плотную ткань. Это убережет его в случае, если подпружиненный поводок выскользнет у вас из рук.

Автомобили Тормоза дисковые задние на ВАЗ-2114: замена своими руками

Автомобили отечественного производства надежные и довольно долговечные, несмотря на то, что их повсеместно ругают. Низкая стоимость, доступность элементной базы – это ключевые моменты при выборе машины. Но кажды…

Автомобили Термостат ВАЗ-2114 — замена своими руками

К сожалению, качество сборки отечественных автомобилей значительно отличается от зарубежных не в самую лучшую сторону. Все составляющие детали наших машин служат на порядок меньше импортных, и термостат не является ис…

Автомобили Стоит ли производить на ВАЗ-2110 ремонт своими руками?

Наверное, каждый при покупке автомобиля задумывался о стоимости ремонта и запчастей, а также о месте, где можно будет произвести ремонт. Так сложилось, что отечественный автопром выпускает весьма простые по конструкци…

Автомобили Маслосъемные колпачки ВАЗ 2107: замена своими руками

Необходимы для снятия лишней смазки с клапанов маслосъемные колпачки ВАЗ-2107. Замена этих компонентов требуется в том случае, если они потеряли свои качества. В идеале колпачки должны быть мягкими и плотно облегать п…

Автомобили Тормозные колодки ВАЗ-2114: замена своими руками

Замена тормозных колодок ВАЗ-2114 осуществляется при чрезмерном износе элементов

Очень важно поддерживать всю тормозную систему в работоспособном состоянии. От того, как она будет работать, зависит не только удобство…. Автомобили Бампер ВАЗ-2105: замена своими руками

Автомобили Бампер ВАЗ-2105: замена своими руками

Многие владельцы ВАЗ-2105 сталкивались с проблемой замены бампера своими руками. Сама процедура — достаточно простая и не требует специальных навыков или умений. Потребуется только набор инструментов и 10-15 минут сво…

Автомобили ВАЗ-2110, задние тормозные колодки: замена своими руками

Автомобиль ВАЗ-2110 по праву можно считать народным. С этой машиной знаком каждый, или по крайне мере видел ее на улицах города. «Десятка» — весьма неприхотливый в обслуживании и ремонтопригодный автомобил…

Автомобили Ваз 2110: замена лобового стекла своими руками. Пошаговая инструкция и рекомендации

На автомобилях ВАЗ 2110 замена лобового стекла – это не такое уж и редкое явление, как кажется. В процессе эксплуатации машины возможны попадания в него различных предметов (например, камней). При необходимости …

Автомобили ВАЗ-2110: замена передних стоек своими руками

На автомобилях ВАЗ-2110 замена передних стоек проводится с периодичностью, которая зависит от множества факторов. Во-первых, большую роль играет стиль езды. Во-вторых, качество изделий. В-третьих, то, по каким дорогам…

Автомобили ВАЗ-2110: замена ШРУСа и пыльника своими руками

На автомобиле ВАЗ-2110 замена ШРУСа занимает немного времени, а для работы потребуется малое количество инструмента. Из специального оборудования только съемник для наконечников рулевых тяг. Но вам будет очень непрост…

Не работают дворники на ВАЗ 2110

Он отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две

Это подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель.

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

  1. Снимите приборную панель.
  2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
  3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
  4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
  5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
  6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
  7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Ремонт

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

Читать дальше: Petro canada synthetic 5w 30

Разбор осуществляется таким образом:

  • Снимаем приборную панель;
  • Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
  • Проверяем предохранитель, отвечающий за привод дворников;
  • Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит – ему необходима замена;
  • Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем – вместе с реле. Производить отдельно ремонт реле смысла нет – его стоимость копеечная;
  • Осмотрите привод, одна из возможных неисправностей – сломался его шкив.

Фото отчет по снятию и установке трапеции дворников на ВАЗ 2110-2112

Когда все подготовительные моменты сделаны, то все будет выглядеть примерно следующим образом. Сверху стрелками показаны места крепления двух гаек:

Необходимо открутить их, разумеется.

После этого отсоединяем хомут крепления расширительного бачка и подняв его немного вверх, отводим в сторону, чтобы получить доступ к третьей гайке крепления трапеции.

После этого гайку можно открутить, она находится в самом низу практически:

После того, как с этим справились, можно аккуратно проворачивая трапецию, извлекать ее с левой стороны, немного отгибая в сторону металлическую рамку ниже лобового стекла ( усилие нужно совсем небольшое — говорить о каком-либо реальном отгибании не имеет смысла! )

И поднимаем ее практически до конца, чтобы вынуть:

И остается только отсоединить штекер питания:

И теперь окончательно можно вынимать всю конструкцию трапеции и мотора дворников с боре. Если необходимо отсоединить и заменить один моторчик, то в принципе сложностей с этим не возникнет — достаточно открутить его и произвести замену.

Установка всех снятых деталей происходит в обратной последовательности. Стоит сказать о ценах данных запчастей. Стоимость трапеции в сборе с мотором на ВАЗ 2110 составляет порядка 2000-3000 рублей от производителя Автоваз. Китайские аналоги около 2000 рублей.

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

  • Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
  • Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

  • Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
  • Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
  • Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
  • Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Замена трапеции

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.

Затем необходимо отключить моторедуктор

Для этого снимаем соответствующий разъем. Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока

Все, работа завершена.

Установка новой трапеции производится в обратном порядке.

Как снять трапецию двориников

Для снятия трапеции понадобятся:

  • ключ на 10;
  • тонкая плоская отвертка;
  • крестовая отвертка.

В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.

Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.

Установка трапеции на место

Обычно установка трапеции на место не вызывает трудностей. Вставьте ее и закрепите болтами. Не затягивайте болт крепления двигателя, возможно, электромотор придется немного повернуть, чтобы добиться четкой работы трапеции. Убедившись, что трапеция работает нормально, затяните болт крепления электромотора, установите и закрепите шумоизоляцию, жабо (не забудьте подключить трубку омывателя), и расширительный бачок. Вставьте пластиковые заглушки и установите на место, установите поводки с щетками и проверьте работу дворников на всех режимах.

Что такое трапеция дворников и для чего она нужна?

Трапеции находятся где-то тут!

Трапеция «дворников» — это специальный узел, который преобразует импульс двигателя в поступательные движения стеклоочистителей.

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться .

Принцип работы

Чаще всего в трапеции изнашиваются пластиковые втулки.

Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

  1. Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
  2. За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания .

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
