Как заменить воздушный фильтр на Ладе Ларгус с 16-ю клапанами (видео внутри)

Замена воздушного фильтра на 8 клапанном моторе

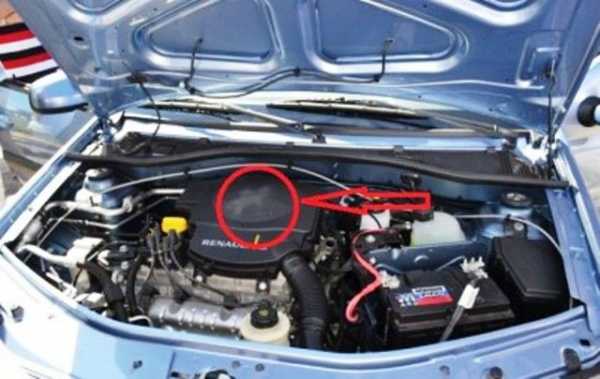

Воздушный фильтр на 8 клапанном моторе расположен под пластиковой крышкой. Сняв ее, произведем замену фильтра. Для начала нужно отстегнуть четыре пружинные защелкиТеперь с помощью обычной крестообразной отвертки откручиваем 5 саморезов крепления крышки фильтра. Саморезы из крышки не вынимаются!

После того, как открутили крышку, снимаем ее, достаем фильтр, прочищаем корпус от пыли и мусора, если есть таковые и устанавливаем новый фильтр. Производим сборку в обратной последовательности.

На 8 клапанном моторе, замена фильтра производится гораздо быстрее и проще, чем на 16 клапанном.

Автомобили Lada Largus выпускаются с начала 2012 года. На данную модель устанавливалось два типа двигателей объемом 1. 6 литра 16 и 8 клапанов.

Заводской код воздушного фильтра — 8200431051. Часто производитель применяет фильтры Renault Logan с кодом – 8201153808.

Заменить фильтр на всех ладах можно самостоятельно. Благодаря простой конструкции корпуса фильтра и доступному расположению произвести замену очень просто, даже не имея подручной литературы. Перед покупкой новой запчасти необходимо измерить размеры старой, ведь часто бывает, что продавцы ошибаются и продают совсем не тот фильтр.

По заводским рекомендациям на Ладах Ларгус замену фильтра производят уже после 20 тысяч пробега. Если фильтр не заменить, двигатель начинает «задыхаться» и брать масло, что негативно сказывается на состоянии цилиндропоршневой системы. Вследствие чего может появляться нагар на поршнях, а это прямая дорога к капитальному ремонту.

На Лады продаются современные фильтры, которые в народе называют «нулевиками». Данные изделия обладают высоким сроком службы, ведь их можно мыть. Срок эксплуатации таких фильтров примерно 50 тысяч километров.

I. На моторах 1. 6 с 8 клапанами:

None b. Произвести замену фильтрующего элемента и в такой же последовательности установить корпус обратно.

II. На моторах 1.6 с 16 клапанами:

a. Фильтр расположен по центру, за двигателем.

b. Необходимо открутить 2 болта, которые держат корпус.

c. Снимаем с хомутов воздушные каналы и пластиковую защиту. d. Переходим к изъятию фильтра, отводим в сторону корпус и вынимаем элемент.

e. Точно так же вставляем новый фильтр и соединяем части корпуса. f. Закручиваем болты корпуса и устанавливаем каналы и защиту из пластика.

Зажимаем хомуты воздуховодов.

Далее проверяем качество крепления и процесс замены фильтра можно считать оконченным.

Замена фильтрующего элемента на всех автомобилях марки ВАЗ обычно выполняется собственными силами. Конструкция фильтра очень проста и разработчики расположили его в очень удобном месте. Чтобы его поменять не нужно никаких особых знаний, а также не нужно демонтировать никакие дополнительные системы и узлы. Накануне покупки нового воздухоочистителя нужно произвести замер старой, так как нередко бывает, что продадут абсолютно не тот фильтр.

Автомобиль Лада Ларгус

В инструкции, идущей вместе с транспортным средством указано, что замена необходима через 20000 километров пробега. Но учитывая качество наших дорог, загазованности мегаполисов, лучше недотягивать до этого срока. Также более ранняя замена необходима, если вы часто ездите по пыльным грунтовым дорогам. В случае если запоздать с заменой, то можно нанести серьезный вред силовой установке автомобиля Лада Ларгус.

Как говорят водители, движок начнет задыхаться и увеличится потребление масла, как следствие выход из цилиндров и поршней. А далее капитальный ремонт. Современные фильтры для автомобилей марки ВАЗ отличаются тем, что их можно мыть. Это очень удобно так как срок их службы увеличивается в два раза.

Потребность в замене на Ларгусе воздушного фильтра

Давно неоспорим тот факт, что воздушный фильтр в воздушном тракте наделен весомой ролью, ведь он наряду со своим топливным «коллегой» обеспечивает чистоту направляемой в камеры сгорания смеси. От этого фактора напрямую зависит характеристика мощности мотора LADA Largus. Эксплуатация авто предусматривает безальтернативное и постепенное засорение рассматриваемого нами компонента. Не следует дожидаться момента полного прекращения фильтрующей функции, ведь функционирование мотора будет невозможным, а вред для него не переоценим.

Лада Ларгус с грязным воздушным фильтром будет склонен к повышенному потреблению топлива и неоправданному снижению мощности. Производитель преднамеренно расположил воздушный фильтр в наиболее удобном месте. Дабы владелец не ленился в него заглядывать и оценивать степень засорения. Если факт загрязнения на лицо, то в скорейшем действии прибегайте к замене. Эта работа станет посильной даже для владельца, который только что вступил на путь автолюбителя.

Процедура замены на 16-клапанном двигателе

Работы проводим по следующему алгоритму:

Снимаем резиновый хомут с пластового выступа, который удерживает резонатор воздушного тракта.

  • Отсоединяем воздуховод от воздухофильтра и отводим в сторону, чтобы не мешал.
  • Демонтируем глушитель впуска.

Отключаем трубку ВУТ. На фото она отмечена краской.

Далее с помощью шестигранника на «25» выкручиваем два крепежных винта.

Демонтируем фильтр. Вынимаем грязный фильтрующий элемент. Очищаем короб внутри от мусора, протираем чистой тряпкой от пыли и вставляем новый фильтр.

Дальнейшие шаги выполняем в обратном порядке: фиксируем корпус винтами, устанавливаем глушитель, присоединяем патрубки и подключаем трубку ВУТ.

Замена воздушного фильтра на Лада Ларгус 16 клапанов.

На двигатель К4М с 16-ю клапанами можно вместо фильтрующего элемента штатного воздухо фильтра можно установить фильтр-нулевик. Такие фильтры могут быть многоразовыми.

многоразового использования нужно регулярно чистить и стирать фильтрующую ткань и пропитывать ее специальным составом. Правда, стоимость пропитки довольно высокая.

Есть еще один альтернативный вариант – установить фильтр-люстру. Возможны два способа установки:

  1. Полностью демонтировать глушитель впуска (2) и вместо него подключить люстру.
  2. Глушитель не трогать, фильтр-люстру установить вместо воздуховода (1).

На рисунке схематически указаны детали узла.

Необходимость замены воздушного фильтра

В камере сгорания двигателя, вне зависимости от специфики (дизель или бензин), воспламеняется не чистое горючее, а топливно-воздушная смесь. Кислорода при этом требуется в 15 раз больше. Воздух попадает в ДВС из атмосферы. Содержащиеся в нем частицы пыли и грязи способны вывести двигатель из строя или существенно сократить срок службы. Для предотвращения поломок, в авто устанавливается специальный воздушный фильтр.

Воздушный фильтр представляет собой небольшую деталь круглой, панельной, цилиндрической или конусной формы, в зависимости от конструкции посадочного места. Поверхность ВФ покрыта пористым материалом, который удерживает в себе мелкую грязь и пыль. Поступая в ДВС через фильтр, воздух проходит несколько степеней очистки. В итоге, в двигатель попадает О2 без примесей вредных веществ.

Современные воздушные фильтры способны очищать атмосферу на 96%. Однако в процессе своей работы воздухофильтр засоряется и требует замены.

О неисправности ВФ могут свидетельствовать следующие признаки:

  • утрата скорости;
  • отсутствие тяги;
  • повышенная детонация;
  • ощущение толчков или шума при заведении двигателя;
  • заглох мотор;
  • концентрированный выхлоп;
  • чрезмерный расход топлива и др.

Также неисправный очистительный прибор напрямую влияет на срок службы двигателя. Грязь и пыль постепенно засоряют механизм и в последующем потребуется дорогостоящий ремонт.

Согласно рекомендациям от производителя автомобилей Лада Ларгус, заменять ВФ необходимо каждые 20 — 30 тыс км пробега. При этом следует учитывать условия, в которых эксплуатируется транспортное средство. Если водитель проживает в сельской местности, где отсутствуют дороги, или часто находится в пробках, воздушный фильтр будет работать на износ. Такие детали в авто сменяются в два раза чаще.

Это интересно: Не открывается водительская дверь на Шевроле Нива — ремонт

Как продлить срок службы фильтра в Ларгусе

Так как Lada Largus все-таки машина класса эконом, производитель не позаботился о многих важных вещах. Оптимизация затрат не обошла стороной забор воздуха. На многих автомобилях у входного отверстия установлена сетка, которая бережет фильтр от попадания крупного мусора.

Как несложно догадаться в Ларгусе ее нет. А раз нет, то нужно поставить, тем более, что стоит она недорого и продается сотнями на Авито и прочих. В рамке сетки установлены магниты. Согласно отзывам, ни на каких ухабах она не слетает.

Монтаж крайне прост. Все, что нужно, это найти место, через которое воздух заходит в салон и просто ровно приложить. В Лада Ларгус воздухозаборное отверстие находится возле провода, идущего на омыватель.

Источник

Общие аспекты: когда менять

Инструкция, которая прилагается к Лада Ларгус, предполагает потребность в замене фильтра спустя каждые 20 тыс. км преодоленного пробега. Здесь рекомендуем сделать поправку на данный регламентный период обслуживания и уменьшить обозначенный срок. Эта потребность вызвана особенностями эксплуатации авто в среде повышенного загрязнения и загазованности, что актуально для современных мегаполисов и пыльных грунтовых «направлений».

Если пренебрегать заменой данного важного компонента, то последствия для мотора могут быть весьма печальными. Двигатель начнет испытывать воздушное «голодание», что отрицательно скажется не только на потреблении топлива, но и спровоцирует завышенный масляный расход

А это уже «попахивает» скорым капремонтом агрегата, ведь компоненты поршневой группы долго ждать себя не заставят. Практичным отличием современных элементов является возможность их очистки путем промывки. Таким образом, срок службы указанных компонентов выше примерно вдвое в сравнении с традиционными фильтрами.

Порядок замены

В целях экономии времени и денежных средств, автомобилисты предпочитают самостоятельно заменять воздушный фильтр на новый. Ничего сложного в такой работе нет. Необходимо только закупить нужную деталь, подходящую по размеру, а также подготовить инструменты: чистую ветошь и плоскую отвертку.

Как выбрать фильтр? Первоначально следует ознакомиться с технической документацией на транспортное средство. Производители указывают в мануале код оригинальной модели, а также ее габариты. Если такая деталь отсутствует в продаже, подойдут качественные аналоги. Наиболее известные марки — фирмы BOSH, Fram и BigFilter.

Современные воздушные фильтры различаются не только по форме, но также материалу и способу очистки:

  • бумажные конструкции являются наиболее популярными благодаря своей дешевизне. Фильтрующим элементом здесь выступает гафрокартон, который удерживает грязь даже размером в 1 микрон. Бумага пропитывается маслянистым раствором и не деформируются при контакте с водой. Однако такие ВФ являются одноразовыми. Использовать фильтр по прошествии 30 тыс км пробега не рекомендуется;
  • ВФ нулевого сопротивления. По внешнему виду фильтр напоминает бумажный, однако в качестве фильтрующего элемента здесь используется ткань или поролон. Из-за высокой стоимости нулевые ВФ чаще всего используются в спортивных авто. При загрязнении деталь можно промыть чистящим средством и использовать повторно.

Какой из предложенных вариантов выбрать, остается на усмотрение водителя. Однако будущий ВФ должен подходить по размерам, так как неплотно прилегающая деталь может пропускать пыль внутрь двигателя.

Процедура замены воздушного фильтра в автомобиле Лада Ларгус на 8-клапанном и 16-клапанном двигателях имеет некоторые отличия, поэтому каждый процесс рассмотрим по отдельности.

Процесс замены на 8-клапанном двигателе

Для того чтобы заменить ВФ в Лада Ларгус на 8-клапанном двигателе, необходимо загнать авто на ровную поверхность и затем заглушить мотор.

Порядок действий:

  1. Открыть капот и зафиксировать его;
  2. Воздушный фильтр находится в защитном кожухе возле двигателя. Для того чтобы демонтировать деталь необходимо отсоединить патрубок воздухопровода;
  3. После этого отстегиваются защелки с двух сторон, вынимается старый фильтр;
  4. Защитный короб протирается чистой ветошью и устанавливается новый фильтр, согласно инструкции.

На этом процедура замены ВФ завершена.

Порядок замены на 16-клапанном двигателе

Для замены воздушного фильтра в автомобиле Лада Лагрус на 16-клапанном двигателе потребуется крестовая отвертка.

Процесс замены выглядит следующим образом:

  1. Открыть капот и зафиксировать его в безопасном положении;
  2. Найти место расположения воздухофильтра (черный короб за движком). Отсоединить патрубок;
  3. Снять крышку защитного короба. Для этого потребуется открутить два самореза;
  4. Надавить на половины короба и аккуратно вынуть старый ВФ;
  5. Протереть поверхность и вставить в касету новый фильтр;
  6. Установить механизмы на свои места и проверить их герметичность.

Как и было подмечено ранее, замена воздушного фильтра — простая и стандартная процедура, которая не отнимает много времени. При этом своевременная замена детали значительно продлит срок службы двигателя автомобиля Лада Ларгус.

Процедура замены на 8-клапанном двигателе

Существует два вида воздушных фильтров, используемых на Лада Ларгус. На моделях, выпущенных до 2012 года фильтр устанавливали «круглый». Он помещался в короб с крышкой, которая фиксировалась с помощью защелок.

Порядок замены следующий:

  • Отцепляем по периметру четыре фиксатора.
  • С помощью крестообразной отвертки выкручиваем все винты.

Демонтируем крышку, под которой находится фильтрующий элемент.

  • Вытягиваем старый фильтрующий материал. Внутри короба закрываем тряпкой отверстие в дроссельный узел и внутри очищаем от пыли и мусора чистой тряпкой или продуваем воздухом под давлением.
  • Вставляем новый расходник.

Замена воздушного фильтра на 8-м Лада Ларгус.

На Ларгусе, выпущенном после 2012 года, под капотом будет находиться воздушный фильтр с ребристой поверхностью крышки. Крышка не имеет никаких надписей.

Выполняем пошаговые действия:

  • Находим крепления крышки: два передних винта и два самореза. Ключом на «8» выкручиваем винты, саморезы откручиваема отверткой Torx T20.
  • Снизу корпус фильтра фиксируют две пластиковые защелки в виде язычка. Подгибаем их снизу и снимаем короб, выводя его на себя.
  • Фильтрующий элемент ничто не держит.

  • Вставляем новый фильтрующий элемент.
  • Возвращаем воздушный фильтр на место, защелкиваем язычки и вкручиваем крепления.

Замена фильтра на 16-клапанном двигателе Лада Ларгус

Замена фильтра на 16-клапанном Ларгусе также не доставит особых хлопот. Для замены будет нужна бита Torx T25.

Воздушный фильтр двигателя вашего Лада Ларгус играет чрезвычайно важную роль в снабжении «сердца» вашего автомобиля качественной топливно-воздушной смесью. От сжигания этой смесь в цилиндрах двигателя напрямую зависит мощность двигателя автомобиля. Однако, по мере эксплуатации фильтра – рабочие поверхности сменного элемента воздушного фильтра загрязняются и он уже просто не может пропускать достаточное количество воздуха. Представьте себе человека, который собирается пробежать длинную дистанцию и при этом пытается дышать через грязную тряпку. Вряд ли такой человек покажет приемлемые результаты. Так и автомобиль с забитым воздушным фильтром теряет свою мощность и вы начинаете тратить лишние деньги на покупку бесполезно расходуемого топлива.

Необходимо регулярно проверять состояние рабочих поверхностей воздушного фильтра и при необходимости заменять сменный элемент. Эта процедура выглядит достаточно просто и может быть произведена даже неподготовленным водителем с использованием минимального комплекта инструментов.

Процедура замены фильтра воздуха на автомодели Лада Ларгус может несколько изменяться в зависимости от того, каким мотором укомплектовано ваше авто.

Для начала установите ваше авто на ровную площадку.

Рассмотрим процедуру замены фильтра воздуха двигателя для типового двигателя модели Лада Ларгус — К4М.

Сначала вам необходимо снять глушащее устройство шумов впускной системы. Для этого нажмите на подпружиненные защелки и расстыкуйте трубу коллектора выпуска.

Замена воздушного фильтра на Лада Ларгус 16 клапанов: видео, фото

Фургоны и универсалы Ларгус, оснащённые 16-клапанными ДВС, выпускаются с 2012 года. Мотор, о котором идёт речь, называется K4M. За несколько лет этот мотор неоднократно улучшали, но конструкция впускного тракта не менялась. Если механизм ГРМ содержит не 8 клапанов, а 16, воздушный фильтр на Ладе Ларгус выглядит, как трапеция 230x176x142. Находится эта трапеция в специальном отсеке, а чтобы добраться до неё, нужно выполнить несколько предварительных шагов.

Замена была выполнена за 3 минуты – пример есть на видео.

Конструкция 16-ти клапанного двигателя и регламент замены воздушного фильтра

Отрыв капот, можно видеть три важные детали, которые надо будет демонтировать.

Впускной тракт двигателя K4M

Перечислим все детали ниже:

  1. Резиновый хомут-ремешок, удерживающий подводящий патрубок;
  2. Трубка-шланг системы ВУТ;
  3. Два самореза Torx.

Если число клапанов равно 16, воздушный фильтр на Ладе Ларгус находится в треугольном кожухе. Его, то есть этот кожух, откручивают и отводят назад. Здесь можно пропустить только действия с трубкой ВУТ, но тогда будет риск повредить её.

Что касается регламента, заменять воздушный фильтр на двигателях Рено надо каждые 15 тысяч км. Здесь говорится о следующих моторах: «K4M», «K7M» и о других бензиновых ДВС. Фильтры у всех моторов, конечно, выглядят по-разному. А регламент – одинаковый.

Замена воздушного фильтра (все шаги с фото)

Если капот открыт, выполните действия:

  1. Хомут снимают с пластикового выступа. Отсоединяют подводящий патрубок;
  2. Корпус глушителя впуска (короб) снимают с креплений. Затем он отсоединяется от патрубка на кожухе фильтра;
  3. Не забудьте отключить трубку ВУТ, отмеченную на фото краской;Что помечено краской – снять
  4. На последнем этапе битой Torx T25 откручивают два самореза.

Сам фильтрующий элемент легко вытаскивается из кожуха (см. фото). Новый фильтр устанавливают на его место.

Финальное действие по замене

Есть смысл протереть кожух изнутри. Так будет больше уверенности в том, что замену мы выполнили не зря.

Все шаги по сборке выглядят так: закрепляем кожух, устанавливаем «глушитель» и т.д. На последнем шаге подключается трубка ВУТ.

Артикулы

Воздушный фильтр для Лады Ларгус с 16-клапанным двигателем раньше обозначали так: 7701045724. Затем появился «новый» артикул – 8200431051.

Фильтрующий элемент ДВС K4M

Оба артикула, старый и новый, обозначают одну деталь (на фото). Ещё у неё есть аналоги-заменители.

Все артикулы, которые перечислены выше, взяты из каталога Рено.

Советы по выбору фильтра

Перечислим только лучшие бренды:BOSCH,MAHLE,HENGST,MANNFilter. Компания ASAM, в свою очередь, поставляет фильтры на заводы Рено/Dacia. Ну а фирма VALEO – известный и проверенный изготовитель из Франции.

Отечественные бренды, перечисленные выше – это не только «ГАЗ» и «Невский фильтр», но и AGRALE, IRISBUS и некоторые другие.

Воздушный фильтр Lada Largus замена своими руками

Как поменять воздушный фильтр на Лада Ларгус самому?

Автомобили модели Ларгус появились на нашем рынке уже более трех лет назад. Автомобиль комплектуется двумя типами силовых агрегатов объемом 1.6 л 8 и 16 кл. Воздушный фильтр Лада Ларгус поставляемый с завода обычно имеет кодировку 8200431051. Но иногда, в том числе и производитель ставят очиститель воздуха от компании Рено, маркировка которого – 8201153808.

Замена фильтрующего элемента на всех автомобилях марки ВАЗ обычно выполняется собственными силами. Конструкция фильтра очень проста и разработчики расположили его в очень удобном месте. Чтобы его поменять не нужно никаких особых знаний, а также не нужно демонтировать никакие дополнительные системы и узлы. Накануне покупки нового воздухоочистителя нужно произвести замер старой, так как нередко бывает, что продадут абсолютно не тот фильтр.

Автомобиль Лада Ларгус

В инструкции, идущей вместе с транспортным средством указано, что замена необходима через 20000 километров пробега. Но учитывая качество наших дорог, загазованности мегаполисов, лучше недотягивать до этого срока. Также более ранняя замена необходима, если вы часто ездите по пыльным грунтовым дорогам. В случае если запоздать с заменой, то можно нанести серьезный вред силовой установке автомобиля Лада Ларгус.

Как говорят водители, движок начнет задыхаться и увеличится потребление масла, как следствие выход из цилиндров и поршней. А далее капитальный ремонт. Современные фильтры для автомобилей марки ВАЗ отличаются тем, что их можно мыть. Это очень удобно так как срок их службы увеличивается в два раза.

Необходимость замены

В любом силовом агрегате воздушный фильтр выполняет исключительно важную роль в процессе обеспечения системы топливовоздушной смесью высокого качества. Оттого насколько качественна поступающая смесь напрямую зависит мощность мотора. Но, в процессе эксплуатации поверхности фильтрующего элемента загрязняются. Если своевременно на это не обратить внимания, то они со временем просто перестанут пропускать воздух, не говоря уже о его качестве. Это можно сравнить с человеком, бегущим длинную дистанцию и при этом дышащим через грязную тряпочку. Как вы сами понимаете, долго он не продержится, а о каком-то результате говорить просто глупо.

Машина со старым фильтром не только утратит свою мощность, но и будет потреблять намного больше горючего. Так как фильтр Лады Ларгус расположен в очень удобном и доступном месте, то не ленитесь как можно чаще заглядывать туда. Если вы обнаружили, что он загрязнен, то срочно замените его. Если фильтр моющийся, то хотя бы вымойте или вытрусите. Такая работа посильна даже для автолюбителя, который не может похвастаться большим опытом эксплуатации автомобиля.

Процесс замены (для 8 и 16 клапанных авто)

Замена воздухоочистительного элемента на автомобиле Лада Ларгус с шестнадцати клапанным и восьми клапанным двигателем немного отличаются. Поэтому для каждого типа силового агрегата процесс замены опишем отдельно.

Работы лучше проводить на ровной, хорошо освещенной и проветриваемой площадке. Сразу подготовьте пакет, чтобы в него можно было положить грязный фильтр.

Расположение воздушного барьера

Корпус воздушного фильтрующего элемента

Извлекаем старый фильтр.
Ставим новый.
Закрываем крышку.
Закручиваем болты.

На моторах 1.6 с 16 клапанами

  1. Находим, где расположен фильтр. В модели с агрегатом 16 клапанов он находится по центру, за мотором.

Расположение воздушного барьера на 16 клапанном двигателе

Откручиваем два болта, удерживающие корпус.
Далее, с хомутов необходимо снять воздушные каналы.
Снимаем защиту.
Корпус фильтра необходимо отвести немного в сторону.
Извлекаем фильтрующий элемент.
Ставим новый.
Возвращаем корпус на место.
Ставим на место воздушные каналы.
Ставим на место пластиковую защиту.
Закручиваем болты.
Остается только зажать хомуты воздуховодов и работа выполнена.
После проверки крепления заводим автомобиль.

Заключение

Как вы видите работа очень простая. По времени он может занять минут десять, от силы пятнадцать. Решать подобные проблемы на станции технического обслуживания лишняя трата время и средств. Но, тем не менее на кажущуюся простоту данный процесс исключительно принципиален для нормального функционирования двигателя Лада Ларгус. Не забывайте периодически проводить проверку состояния замененного элемента и ваш автомобиль будет радовать вас не только быстрой и комфортной ездой, но и малым расходом горючего. Для того чтобы лучше разобраться в процессе замены воздушного барьера посмотрите предлагаемое нами .
