Меняем втягивающеге реле стартера на ВАЗ-2110 своими руками

Как должны работать втягивающие ваз 2112?

Эффективно работающие механизмы, втягивающие ВАЗ 2112, — залог быстрого старта в любых погодных условиях. Именно поэтому водителю необходимо регулярно проводить профилактический осмотр агрегата. Исправное втягивающее реле стартера ВАЗ не издает посторонних звуков.

В случае если при попытке повернуть ключ в замке зажигания водитель слышит серию щелчков или скрипов, то это говорит о том, что нужно начать поиск поломки. Чем раньше это происходит, тем больше вероятность не остаться на продолжительный срок без транспортного средства.

Контроль технического состояния механизма

Водитель должен знать, как проверить втягивающее реле стартера самостоятельно

Внимание нужно обратить на появление характерного звука: в момент поворота ключа в замке зажигания появляется щелчок. Дальнейшие попытки завести авто заканчиваются серией щелчков и подергиваний. Подобные признаки говорят о необходимости проведения следующей проверки:

Подобные признаки говорят о необходимости проведения следующей проверки:

перемкнуть 2 медных контакта, расположенных на задней крышке реле; о неисправности втягивающего механизма скажет появившееся движение; в момент проведения проверки необходимо проявить максимальную осторожность, ведь втягивающие реле вращаются с высокой скоростью; дополнительным способом контроля станет соединение положительного разъема втягивающего механизма с «+» аккумулятора; второй провод соединяет «массу» стартера и АКБ; если втягивающие механизмы исправны, то в момент замыкания цепи слышен резкий щелчок

Плановая или аварийная замена реле стартера связана с контролем технического состояния самого стартера. В профилактических целях снимаются болты крепления его задней стенки. При необходимости устройство освобождается от накопившихся следов загрязнения. На следующем этапе проверяется вилка бендикса и щетки 2112 на предмет физического износа. В случае обнаружения таковых, производится замена.

Откладывать на потом указанную процедуру не стоит. При дальнейшей эксплуатации велик риск вывести из строя тяговое реле. После этого все элементы возвращаются на место. Задняя крышка стартера закрывается, и начинается непосредственный ремонт втягивающего реле стартера.

Восстановление технического состояния

В силу физического износа, внешнего воздействия или заводского брака может потребоваться замена втягивающего реле стартера. Медлить с этим не рекомендуется, иначе список требующих ремонта узлов автомобиля существенно расширится. Для проведения восстановительных работ потребуется эстакада или смотровая яма. Первое расположено в ГСК или на СТО, а второе присутствует во многих гаражах.

Перед началом устранения поломки необходимо снять клемму с «минуса». Если в автомобиле присутствует брызговик или защита картера, то и они подлежат обязательному демонтажу. Дальнейший порядок действий выглядит следующим образом:

выкрутить расположенную под днищем стартера гайку; снять расположенные на втягивающем реле стартера ВАЗ 2110 клеммы; открутить гайку крепления стартера; отключить реле непосредственно от стартера; при откручивании гаек крепления необходимо с максимальной осторожностью придерживать пружину; после снятия проверяется сердечник — он в обязательном порядке остается в корпусе стартера 2110

Как только необходимая деталь оказалась в руках, производится ее осмотр. В этом поможет провод, длина которого от 30 до 40 см. Создается прямое соединение между «минусовой» клеммой аккумулятора и вытяжным реле. Необходимо убедиться, что отрицательная клемма соединена с соответствующей у аккумулятора. Аналогичная проверка производится и с «положительной» клеммой.

В момент подачи питания реакция втягивающего элемента должна быть незамедлительной.

С характерным щелчком выдвигается шестерня. Дальнейшие действия автовладельца зависят от увиденного.

Если питание стартера ВАЗ 2112 привело реле в действие, значит проблему необходимо искать в других узлах и агрегатах.

В противном случае следует незамедлительно заменить втягивающее реле. На данном этапе начинающие автовладельцы допускают распространенные ошибку — забывают о необходимости проверить реле стартера ВАЗ 2112 перед заменой. Процедура аналогична описанной выше.

От эффективности работы незначительной по своим размерам детали зависит скорость включения двигателя. В связи с этим рекомендуется регулярно проводить профилактические осмотры этого элемента автомобиля.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Замена втягивающего на стартере ваз 2110 своими руками

Стартер и втягивающее реле ваз 2110

Если автомобиль неожиданно перестал заводиться, отсутствуют характерные звуки перед запуском мотора или появилось странное «гудение», то возможна поломка втягивающего реле стартера. Естественно, устройство может иногда работать нормально, не подавая признаков поломки, однако в самые неподходящие моменты автомобиль приходится заводить с толкача.

В этой ситуации только замена втягивающего на стартере ваз 2110 изменит все к лучшему. Симптомы неисправности различны, к примеру, появление щелчков у реле, отсутствие прокрутки стартера, отсутствие признаков жизни при повороте ключа зажигания и т. д.

Стоит заметить, что замена втягивающего стартера ваз 2110 может быть проведена и своими руками.

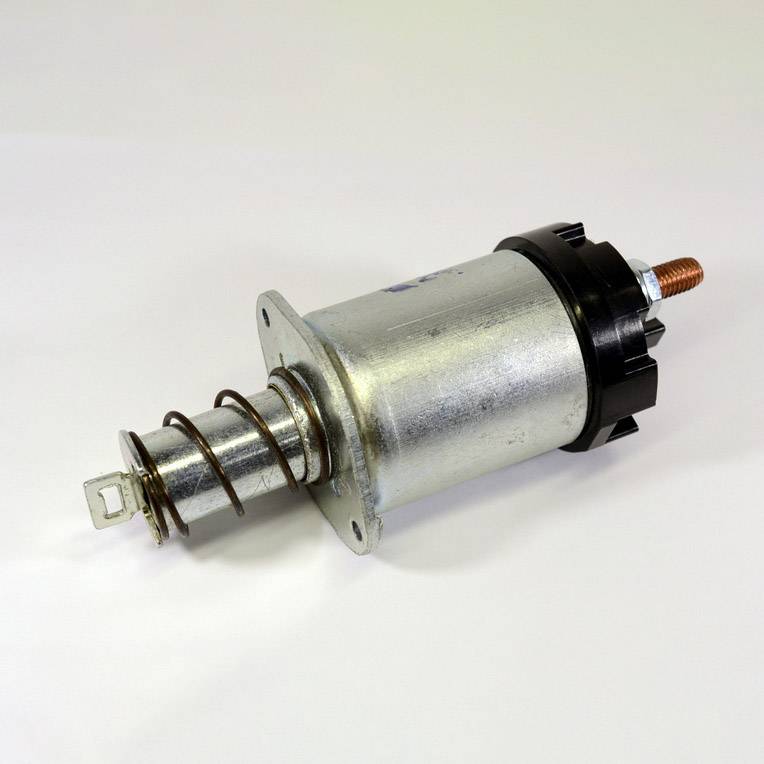

Втягивающее реле

Втягивающее реле стартера ваз 2110 предназначается для того, чтобы дистанционно включать электрический двигатель стартера. Им обеспечивается сцепление бендикса с венцом маховика.

Данный элемент конструктивно состоит из: возвращающей, контактной и магнитной системы, включающей две катушки – удерживающую, присоединенную к выводу управления и идущую на корпус, и втягивающую, соединяющуюся элементом управления.

Ваз 2110 втягивающее реле стартера

Труба, где находится якорь – это сердечник, внутри которого расположена медная обмотка (конец и начало обмотки прикрепляются клеммами, одна сторона соединяется с электродвигателем и контактом управления, другая – с выводом управления и идет на корпус).

Ваз 2110 втягивающее щелкает и не крутит стартер

Перемещение якоря в сердечнике осуществляется за счет электромагнитного поля, а при исчезновении напряжения, якорь в сердечнике переходит в начальное состояние. При питании появляется магнитное поле, заставляющее якорь оттягивать возвратные пружины.

При запуске двигателя машины, напряжение начинает пропадать, пружина надавливает на якорь и он возвращается в начальное положение, размыкаются контакты, «бендикс» идет из зацепления.При поломке втягивающего реле и перед его заменой следует сначала убедиться, что проблема заключается именно в стартере.

Проверка

Ваз 2110 втягивающий стартер

Для проверки работоспособности стартера потребуется аккумулятор и два провода:

  • Сначала снимается стартер;
  • При помощи первого провода вывод втягивающего реле присоединяется к положительной клемме аккумулятора;
  • Второй кабель подводится к минусовой клемме с массой стартера;

Ваз 2110 не крутит стартер втягивающее щелкает

В том случае, если после проведения проверки есть подозрения, что требуется ремонт стартера, то следует сразу же отправляться за приобретением новой запасной части. Если стартер неразборный, то необходимо заменять полностью втягивающее реле.

Если же разборный, то:

Для ремонта втягивающего реле откручиваются винты на крышке корпуса реле.

Втягивающее реле установлено под капотом и располагается на стартере. Во время покупки нового, необходимо взять с собой нерабочий элемент и попросить в магазине аналогичный – в таком случае ошибки исключены. Все производители делают на втягивающем реле свою маркировку. Устройство фиксируется с помощью трех винтов.

Ваз 2110 снимаем стартер втягивающий

Лада 2110 «AGRESSOR» › Бортжурнал › Ремонт контактов втягивающего реле Ваз 2110

Привет Всем! Давно уже ничего не писал в бортжурнал. Да и поломок не было. Но неделю назад я подъехал к магазину, заглушил машину. И через 10 минут при повороте ключа зажигания, машина не подала признаков жизни. Минутное замешательство, и пробую снова, опять ноль. В голове прокрутил все возможные поломки. Открыл капот, замкнул отверткой два болта втягивающего, результат ноль. Сразу понял что стартеру пришел конец. Пришлось толкать, чтобы завести. Загнал в гараж. Снял стартер. Начал откручивать гайку от 2 болта втягивающего, от которого идет + на стартер. И то ли резьба китайская то ли я рукожоп :).В итоге гайка снялась с куском шпильки.

Дальше снял втягивающее и начал его разборку.Открутил 2 болта. И начал отпаивать концы от катушки.(Когда будете отпаивать, сильно не тяните)

Вот такой вид, без контактной группы.

А вот и сама контактная группа, уже от времени стала в плохом состоянии.

Нашел контакты от других втягивающих, выбрал которые отмечены прямоугольником.

Сразу хочу отметить, что если не найдете контакты от втягивающего, то можно купить в любом автомагазине медные болты на 6 или же на 8. Я решил ставить болт на 8 заместо 6. Зажал корпус контактной группы, и просверлил отверстие на 8.(Сверлите сверлами по нарастающей , а не сразу на 8)

Следующим шагом нужно было сделать форму контакта, и немного сточить его сверху так как он был толще.

Зажал в тески, и начал стачивать. Второй контакт решил тоже заменить, так как он был тоже в плохом состоянии.

Готовый вид контактов, сидят в своих местах как влитые, сразу закрепил их сзади гайками.

Контактную пластину тоже решил почистить.

Начал собирать обратно.

Я решил просверлить маленьким сверлом олово, чтобы провода от катушки просто вставить в отверстия и потом оппаять оловом.

Не забудьте надеть уплотнительную резинку.

Дальше закрутил болты контактной группы и обпаял контакты катушки.

Как видите все можно сделать с минимальными затратами на ремонт, а не покупать новое втягивающее реле за 1000р.

P/S. Просьба не писать что легче купить новое втягивающее и т.д. Мне интересней отремонтировать самому, чем сразу идти и покупать новую деталь!

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

  1. Добираемся до самого стартера.
  2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
  3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
  4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
  5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
  6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Демонтируйте воздушный фильтр.
  3. Отключите комплект проводков, которые идут на втягивающее.
  4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
  5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
  6. Снимите стартер.
  7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
  8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

  1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
  2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
  3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
  4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
  5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Неисправности узла

Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:

  1. Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
  2. Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
  3. Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
  4. Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя пластмассового «ухвата» может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.

К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря

Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.

Причины неисправностей и их диагностика

После снятия устройства с автомобиля, рекомендуется его детальный визуальный осмотр на предмет внешних дефектов. К списку самых частных причин выхода из строя, можно отнести:

Ослаблены гайки крепления, подходящих с реле проводов.
Окисление проводов.
В электрической цепи питания образовался разрыв.
Некорректная работа якоря.
Короткое замыкание между витками обмотки.

Необходимо извлечь компонент и осмотреть его на наличие повреждений

При неисправном реле, не рекомендуется производить его самостоятельного ремонта. Максимум, что можно сделать самостоятельно, это поменять стертые графитовые щетки или бендикс. В противном случае, есть большой риск повредить всю систему пуска двигателя. Рекомендуется замена на новый. Все шаги по замене указаны выше.

Типы и производители втягивающих реле ВАЗ

На сегодняшний день существует несколько типов втягивающих реле ВАЗ, имеющих различную конструкцию и применимость:

  • Реле для нередукторных стартеров автомобилей ВАЗ «Классика» (модели 2101 – 2107);
  • Реле для нередукторных стартеров автомобилей ВАЗ-2108 – 21099;
  • Реле для редукторных стартеров ВАЗ всех моделей;
  • Реле для автомобилей ВАЗ со стартерами AZD (модели 2108 – 21099 и 2113 – 2115).

Кроме того, втягивающие реле для автомобилей ВАЗ «Классика» (2101 – 2107) делятся на две категории — старого и нового образца. Реле старого образца имеют разборную конструкцию, поэтому их при желании можно отремонтировать. Реле нового образца неразборные, поэтому при поломке их можно только заменить. Разборные и неразборные модификации имеют и втягивающие реле других, более современных моделей ВАЗ. Но в любом случае оба типа реле взаимозаменяемы, поэтому проблем с их установкой не возникает.

Втягивающие реле для автомобилей ВАЗ выпускаются несколькими отечественными и зарубежными предприятиями:

  • ЗиТ — «Завод им. А.О. Тарасова», Самара. Предприятие выпускает стартеры под торговой маркой «КАТЭК» и «КЗАТЭ». Данные марки получили свое названия от предыдущих наименований завода — с 1942 по 1975 годы Куйбышевский завод автотракторного электрооборудования и карбюраторов (КАТЭК), а с 1975 — Куйбышевский завод автотракторного электрооборудования имени А.М. Тарасова (КЗАТЭ имени А.М. Тарасова);
  • БАТЭ — Борисовский завод автотракторного электрооборудования, Борисов, Республика Беларусь;
  • «Кедр», Челябинск;
  • Dynamo AD, Болгария;
  • «ИскРа» (Iskra) — совместное белорусско-словенское предприятие, производственные мощности расположены в Гродно, Республика Беларусь.

Особо нужно выделить стартеры и втягивающие реле ЗиТ — продукция этого предприятия изначально устанавливалась на автомобили ВАЗ, поэтому стартеры и втягивающие реле КАТЭК и КЗАТЭ долгое время считались «эталонными» для «Жигулей» и более поздних моделей Волжского автозавода. И сегодня большинство сторонних производителей для доказательства высокого качества своей продукции указывают, что данные реле взаимозаменяемы с реле КАТЭК и КЗАТЭ.

Похожая ситуация и с продукцией компании Iskra. Сегодня на ряд модификаций некоторых моделей ВАЗ устанавливаются стартеры AZD, к которым подходят только «родные» втягивающие реле, произведенные на том же предприятии. Это обязательно нужно учитывать, так как эти втягивающие реле не взаимозаменяемы с продукцией других заводов.

Реле стартера ВАЗ 2110 — где оно и как установить?

В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя. В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.

Что такое реле стартера?

Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле. Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя. Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно. Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.

Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.

При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.

Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет. Таким образом, предотвращается случайное включение стартера при работающем двигателе.

Для чего нужно реле стартера?

Данное реле предназначено для выполнения следующих задач:

1. Разгрузка, производимая на контактах замка зажигания.

2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.

3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.

Где находится реле стартера и как проверить его работу?

Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.

Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд. Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

Из чего состоит стартер

Основные элементы, из которых состоит стартер ВАЗ-2110, цена которого составляет 2300-2500 рублей, были рассмотрены выше. Но в нем имеется также ряд деталей, которые влияют на работоспособность устройства. Статорная обмотка, расположенная на неподвижной части устройства, необходима для генерации электромагнитного поля, с помощью которого создается движение. Но его невозможно создать без противодействующего поля, которое образуется вокруг обмотки ротора.

Следовательно, на роторе двигателя также имеется обмотка, которая запитывается от бортовой сети посредством щеточного узла. Это наиболее уязвимый узел, так как щетки изготовлены из графита. Хоть он и прочный, но не стоит забывать, что он постоянно трется о ламели, между которыми имеется небольшой зазор. Отсюда и существенный износ, а его результатом становится потеря контакта между входом питания стартера и ламелями ротора. В задней крышке находится бронзовая втулка, при помощи которой проводится центровка ротора и его запитка от минуса аккумулятора.
