Меняем задние тормозные колодки на Форд Фьюжн своими руками

Тормозные колодки на Ford Fusion

Тормозная система на автомобиле Ford Fusion имеет классическую конструкцию: тормозные диски с однопоршневым суппортом спереди, и барабаны сзади. Благодаря простой конструкции, самостоятельная замена тормозных колодок не составит труда. Для начала узнаем, какие колодки установлены в автомобиле.

Независимо  от объема двигателя (1.4 или 1.6), а также года выпуска, тормозная система на автомобиле не менялась. Согласно оригинальному каталогу, передним колодкам присвоен артикул 1 101 464.

Средняя стоимость оригинальных колодок на сегодняшний день составляет 4700 рублей. Так как технически автомобиль одинаков с Mazda 2, то колодки под номером D3Y03328ZC, стоимость которых 7500 рублей.

Что касается качественных заменителей, среди можно выбрать:

• LPR 05P949 — 950 р;
• SANGSIN SP1565 — 1200 р;
• BOSCH 0986495220 — 1300 р;
• CTR CKF15 — 1450 р;
• KASHIYAMA D3120 — 1750 р.

Какие задние колодки можно поставить на автомобиль. Каталожный номер оригинальных колодок 1236882.

Их цена 2700 рублей. Среди аналогов хорошего качества представлены следующие варианты:

• AKYOTO AKS2006 — 1000 р;
• LPR 08200 — 1150 р;
• BOSCH 0986487599 — 1200 р;
• ZIMMERMANN 109901190 — 1900 р;
• TRW GS8742 — 2600 р.

Помимо колодок, лучше приобрести сразу ремонтный комплект барабана, состоящий из пружин и пластин. Оригинальный номер ремонтного комплекта Ford 1522222, стоимость которого в оригинале порядка 6000 рублей. Благодаря таким аналогам, как TRW (SFK328), BOSCH (1987475274), DELPHI (SFK328), монтажный комплект можно приобрести за 400-700 рублей.

Как самостоятельно заменить колодки на Ford Fusion

Передняя ось

Для самостоятельной замены понадобится:

• новые тормозные колодки;
• балонный ключ для снятия колеса;
• ключ шестигранный на “7”;
• щетка по металлу;
• маленькая и большая плоская отвертка;
• плоскогубцы;
• смазка направляющих суппортов.

 Процесс замены

Срываем болты колеса и устанавливаем домкрат так, чтобы переднее колесо оторвалось от земли. После колесо снимается и подкладывается под автомобиль в качестве страховки.
При помощи щетки по металлу чистим поверхность суппорта от продуктов коррозии и грязи.
Отверткой через окошко суппорта, сделав упор на колодку, утапливаем поршень. Если поршень утапливается туго, то небольшими усилиями стараемся его отодвинуть, после  требуется нажать на педаль тормоза, и снова утопить поршень. Так поршень разрабатывается.
Маленькой отверткой вынимаем антидребезговую пружину.
Сзади суппорта имеются заглушки направляющих, которые нужно вытянуть при помощи маленькой отвертки.
Под заглушкой находятся болты направляющих. Болты имеют шестигранную головку, поэтому откручиваем их соответствующим ключом на “7”

Обратите внимание, что болты должны быть затянуты без особого усилия, что нужно помнить при обратной сборке.
После демонтажа направляющих, суппорт нужно подвесить за проволоку, либо положить так, чтобы тормозной шланг не был натянут.
Суппорт повторно чистится щеткой по металлу, а также не забудьте про скобу суппорта.
Вынимаем направляющие болты, очищаем их и набиваем в их посадочное место новой смазки.
Колодки устанавливаем на свое место. Колодка с пружинами устанавливается со стороны суппорта, так как пружины нужно поместить в поршень цилиндра.
Все остальное собирается в обратной последовательности

Не забудьте перед запуском мотора нажать на педаль тормоза несколько раз, то бы передние колодки стали в рабочее положение.

Как поменять задние колодки

Крайне важно соблюдать последовательность замены колодок, так как большинство владельцев Форд Фьюжн неправильно устанавливают распорки, после чего тормоза становятся ватными

Вывод

При замене тормозных колодок на Форд Фьюжн крайне важно изучить устройство тормозной системы, а также строго следовать инструкции по замене колодок. Тогда вы получите максимально эффективные тормоза, обеспечивающие безопасность вашего движения

Тормозные колодки Фьюжн. Замена

На Фьюжине настала пора менять тормозные диски. Уже был ощутимый буртик, диски стали гораздо тоньше. Их минимальная толщина должна быть не менее 20 мм. Ниже опишу эту несложную процедуру. Сначала не были куплены тормозные колодки, так как внешняя была еще неплохой, но при разборке оказалось, что внутренние колодки уже стерлись, поэтому сначала менялись тормозные диски, а позже колодки, хотя процедура замены дисков дает полную возможность сразу сменить колодки. Ослабляем колесные гайки, поднимаем автомобиль и снимаем колесо

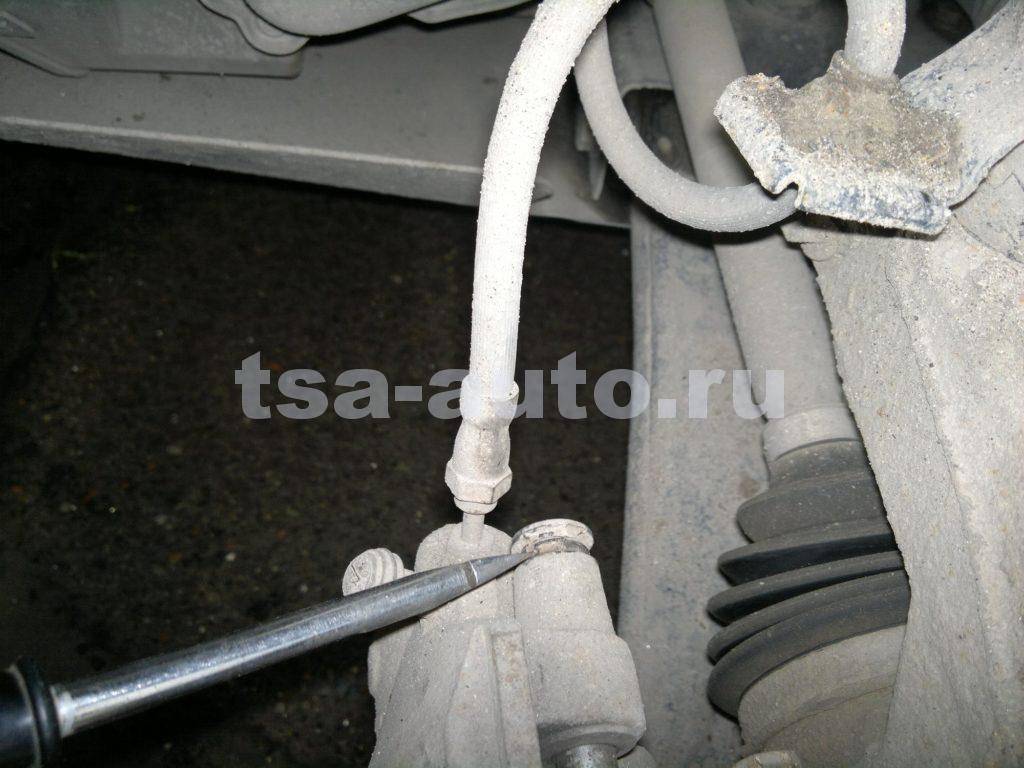

Снимаем фиксирующую скобу, поддев плоской отверткой

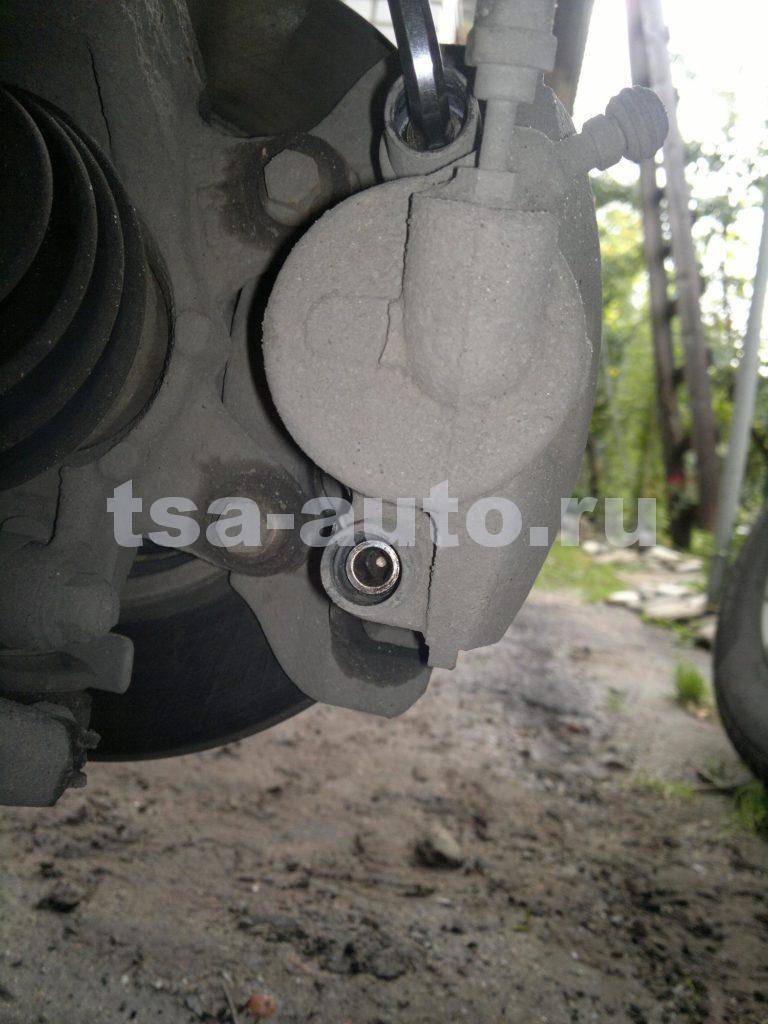

Вынимаем заглушки направляющих суппорта, сверху и снизу

Далее выкручиваем направляющие шестигранником на 7, при его отсутствии можно применить ключ торх подходящего размера. Тоже верхнюю и нижнюю.

вид с обратной стороны (видны болты скобы суппорта)

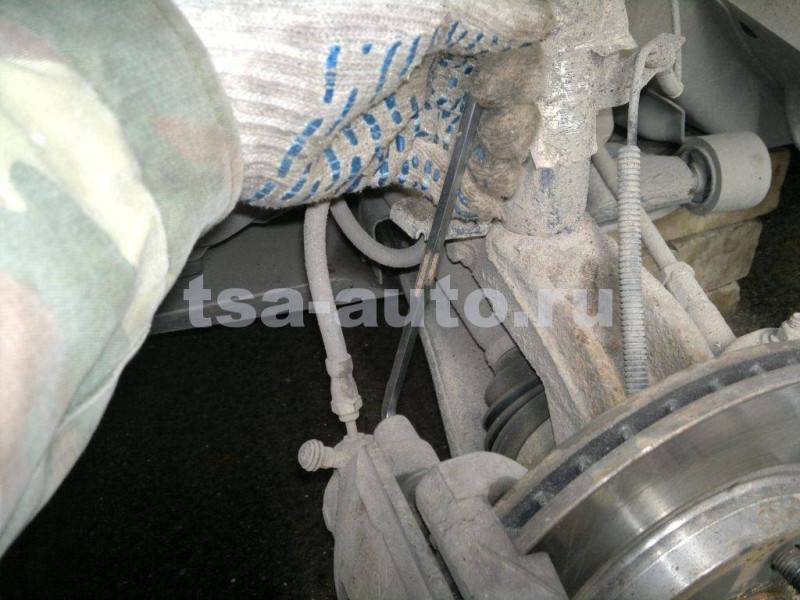

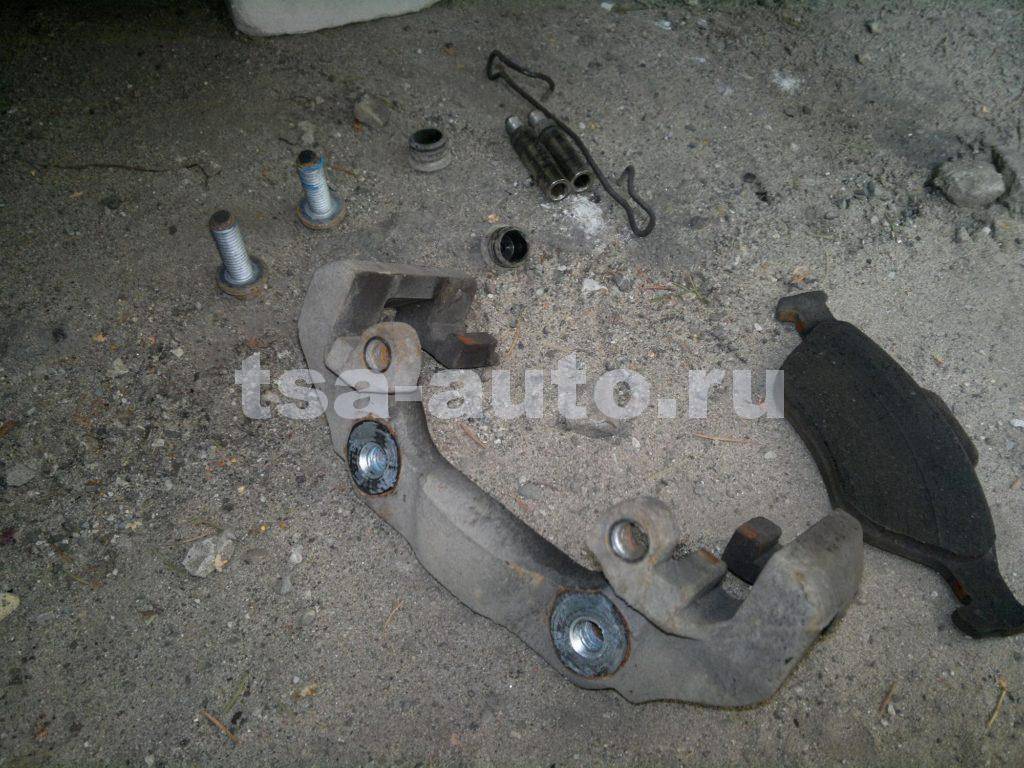

Выталкиваем направляющие отверткой и снимаем суппорт вместе с внутренней колодкой

На данном этапе можно заменить тормозные колодки и начать сборку. Для замены тормозного диска необходимо открутить скобу суппорта, это два болта на 13 с обратной стороны, их видно на фото двумя выше. Выкручиваем их и вот что получаем

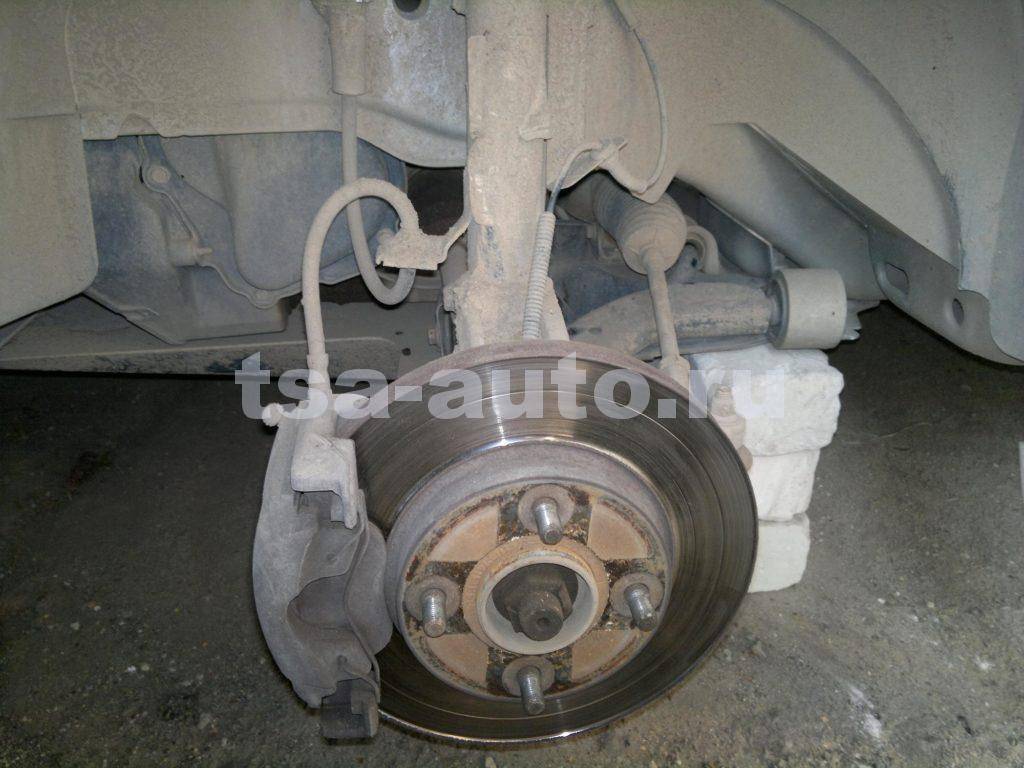

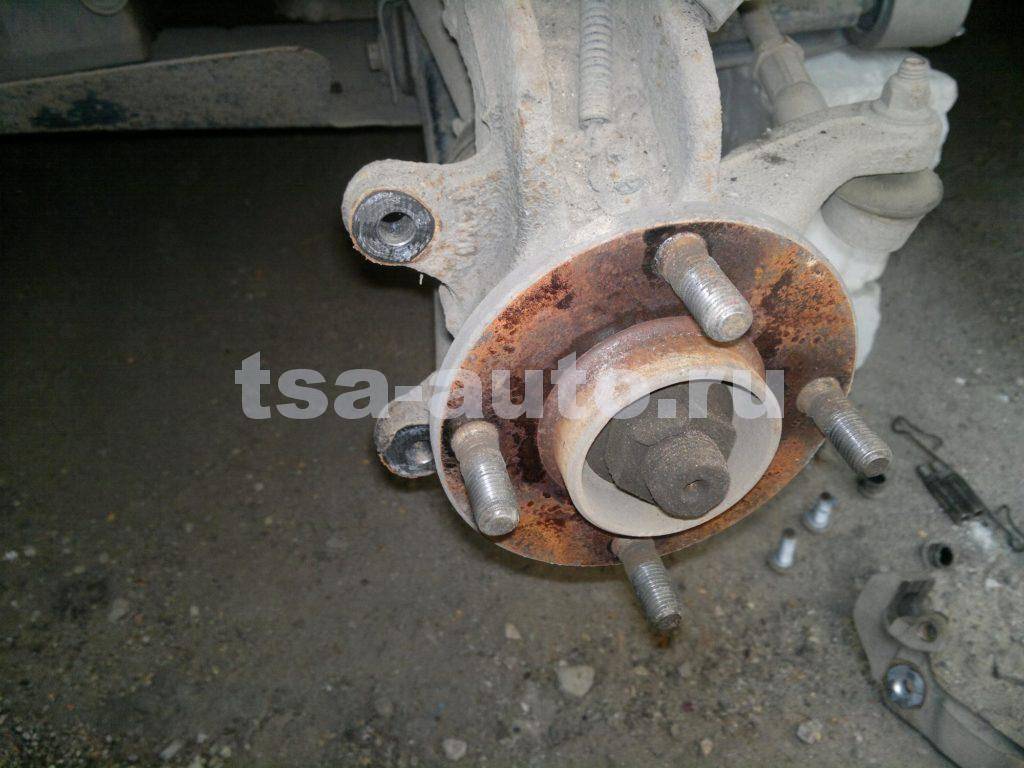

теперь диск легко снимается

Можно почистить и смазать посадочное место графитовой смазкой и ставить новый диск. Сравнение со старым

маркировка

Ставим диск на место, прикручиваем скобу. При помощи подходящего инструмента утапливаем поршень суппорта. При этом поглядываем в бачок тормозной жидкости и при необходимости откачиваем излишки. Это можно сделать обычным одноразовым шприцем.

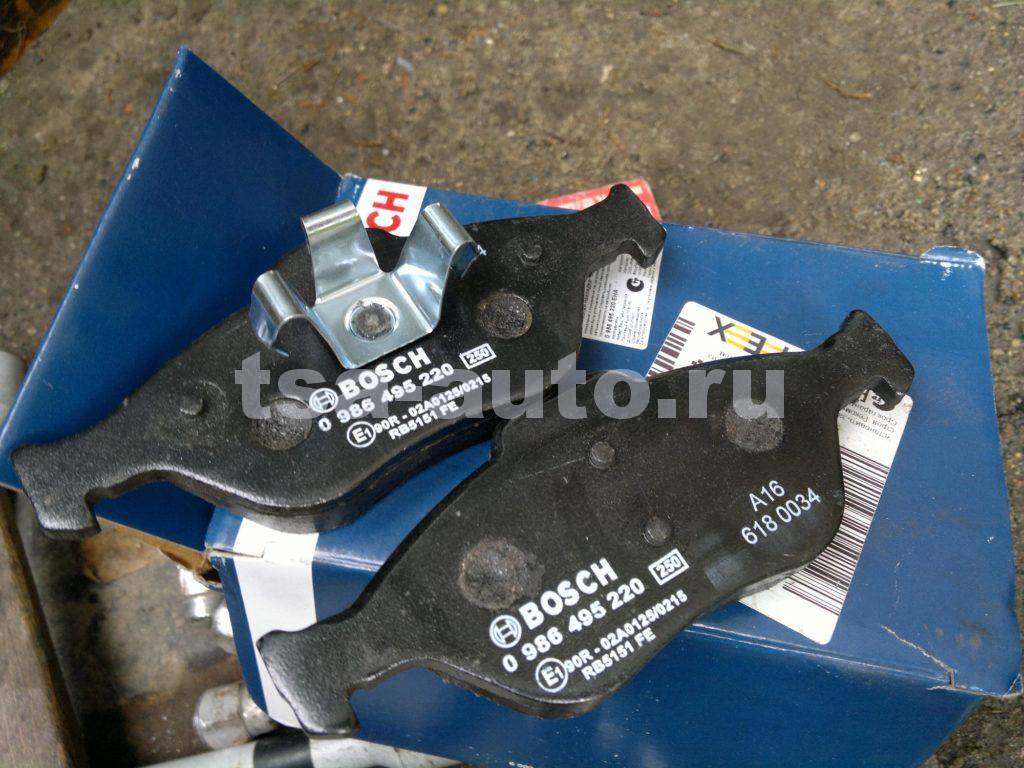

Теперь берем новые тормозные колодки Фьюжн

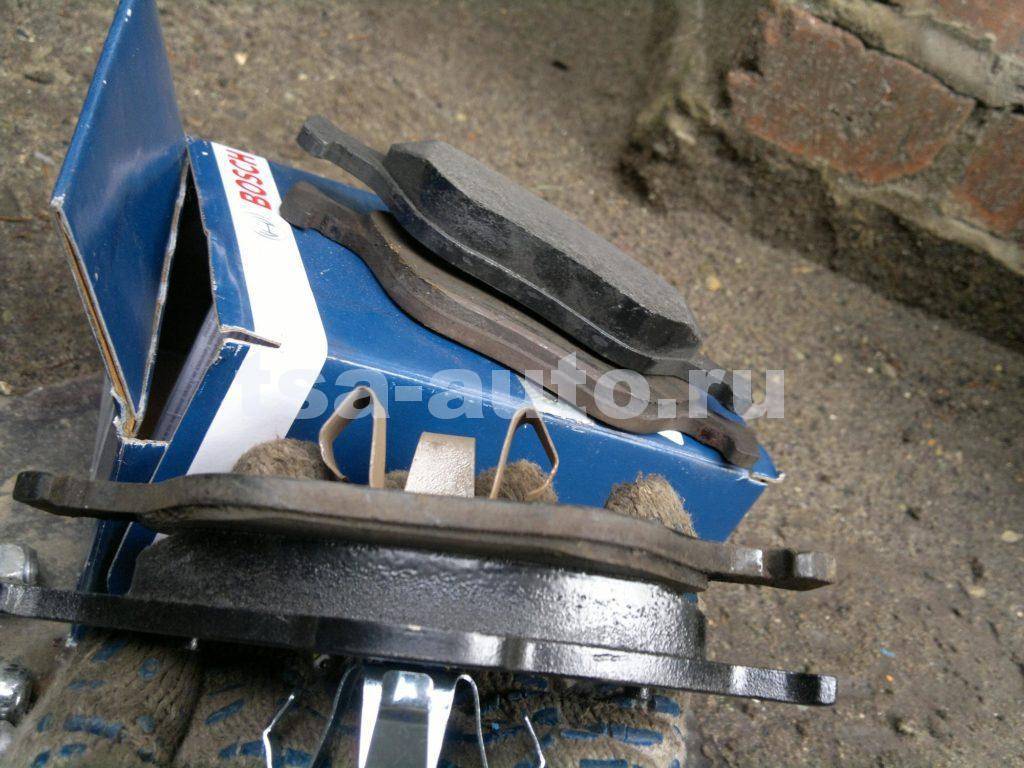

Сравнение со старыми

Не забываем почистить направляющие, а также смазать их и места контакта колодок с суппортом. На направляющие наносим синий фиксатор резьбы

Внутреннюю колодку вставляем в поршень. Внешнюю вставляем в скобу суппорта, заводим суппорт на скобу и прикручиваем направляющие

Осталось поставить пружинную скобу и заглушки на направляющие. Для установки скобы можно воспользоваться пассатижами. Возвращаем на место колесо. Вот и все готово.

Перед началом поездки несколько раз нажимаем на педаль тормоза, чтобы колодки заняли рабочее положение.

Коды запчастей:

диск тормозной — Ferodo DDF 1072 (продаются парой)

тормозные колодки Фьюжн передние — Bosch 0 986 495 220 (комплект)

фиксатор резьбовых соединений синий — например Abro TL342 или Permatex 24200

Смазка для тормозных систем и др. — Textar 81000400

На плановом ремонте у нас автомобиль Ford Fusion, у которого необходимо заменить передние тормозные колодки, покажем как это сделать своими руками правильно и быстро.

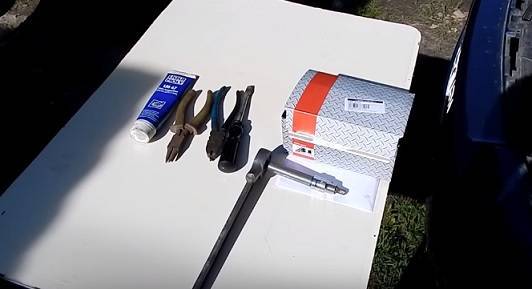

Для замены нам понадобятся шестигранник на 7, крепкая отвёртка, смазка для суппортов, крючок для скобы, новые тормозные колодки, у нас они фирмы ABS.

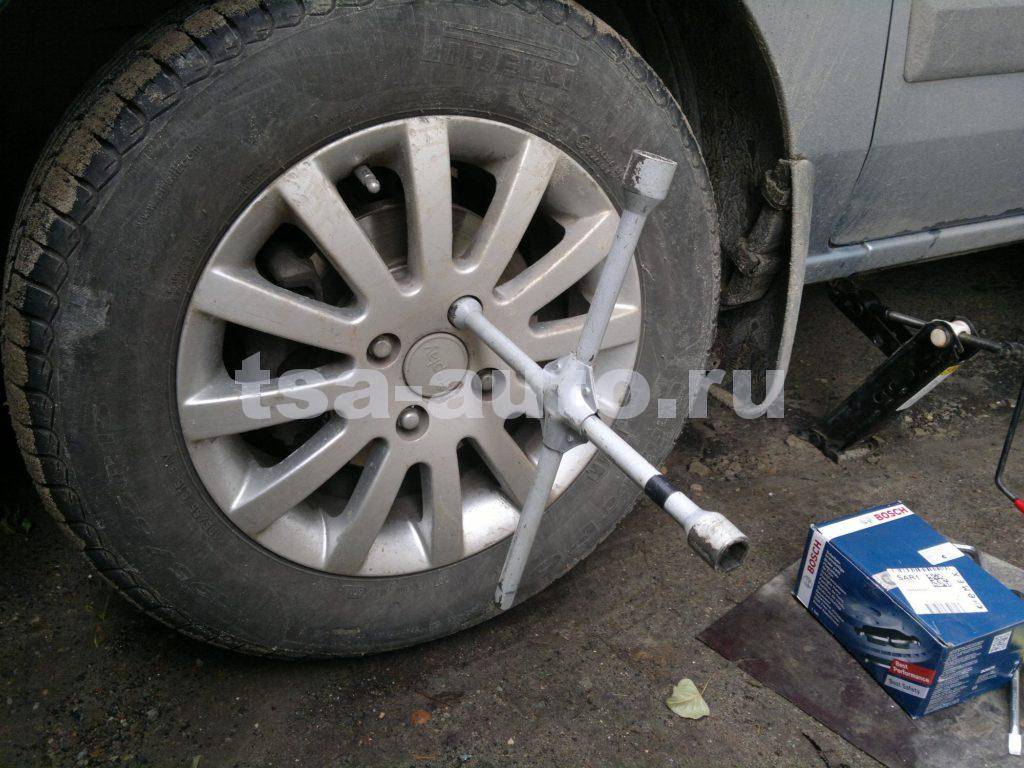

Домкратим машину, снимаем колесо, под задние колёса ставим башмаки, в случае непредвиденных обстоятельств. Откручиваем крышку бачка с тормозной жидкостью, чтобы убрать давление в тормозной системе, когда мы будем сжимать тормозные цилиндры.

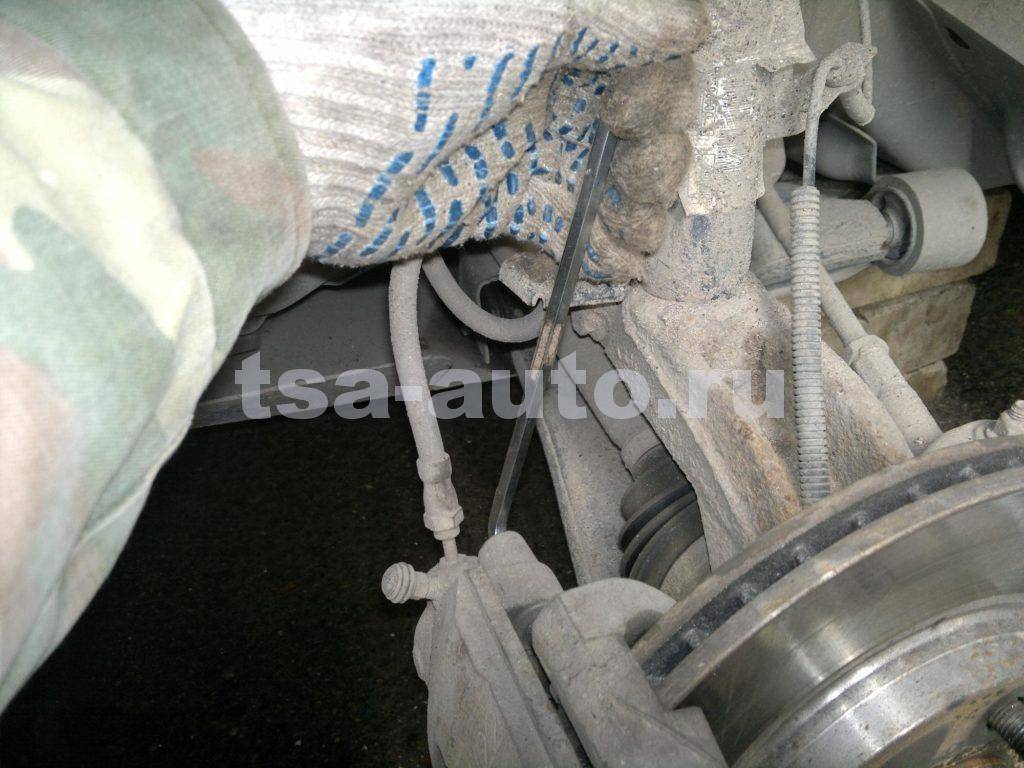

Вставляем крепкую отвёртку между старой колодкой и тормозным диском, вдавливаем цилиндр.

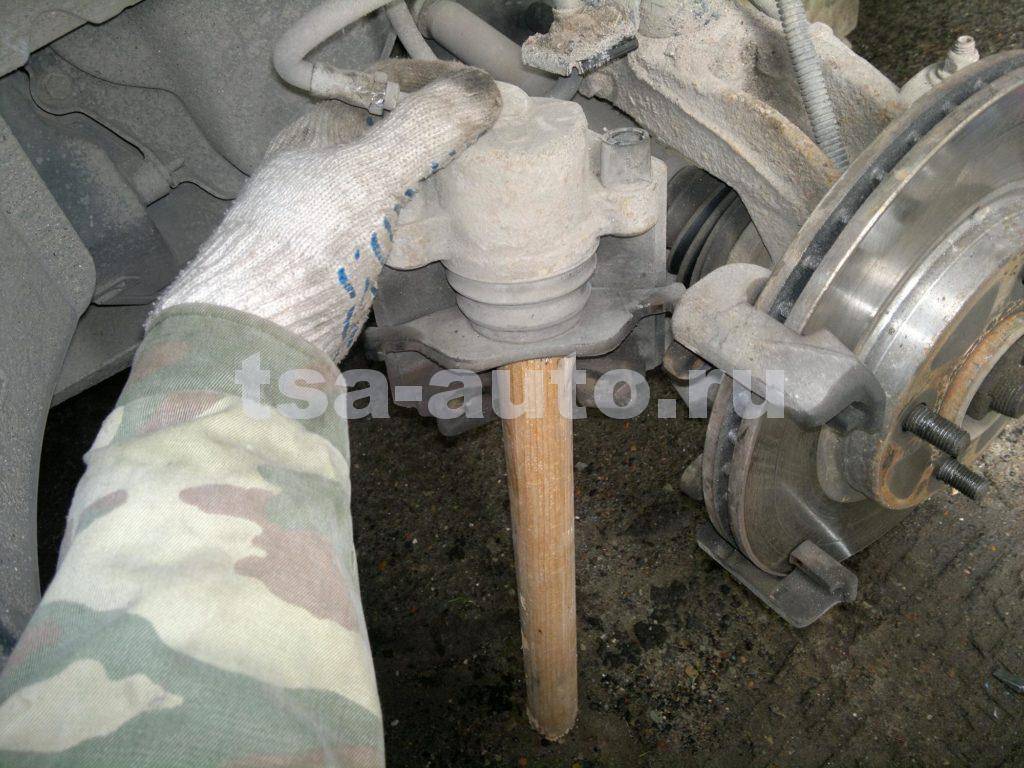

Если в вашем арсенале есть специальная струбцина, то это облегчит вам задачу. Снимаем два пластиковых колпачка с направляющих, берём шестигранник на 7 и откручиваем их.

Направляющие смазываем специальной смазкой для суппортов или шрусов. Снимаем скобу с суппорта, отводим суппорт и вытаскиваем старые колодки. Ставим новые колодки, внутренняя зашла усиками в тормозной цилиндр, внешняя заводится по направляющим. Одеваем скобу суппорта при помощи какого нибудь крючка, закручиваем направляющие, ставим колесо на место. Перед началом движения делаем несколько движений педалью тормоза.

Видео замена передних тормозных колодок в Ford Fusion:

Резервное видео как заменить передние тормозные колодки в Форд Фьюжн:

Заменить передние тормозные колодки на Форд Фьюжн можно самостоятельно, без вмешательства сотрудников автосервиса. Так, процесс особо не отличается от смены у Жигулей. Конечно, данный процесс может потребовать некоторых познаний в конструкции автомобиля, но во всем можно разобраться.

Видео о замене передних тормозных колодок на Форд Фьюжн

Видеоматериал повествует о самостоятельной смене передних тормозных колодок транспортного средства.

Какие колодки выбрать

Автомобиль Ford Fusion выпускался с 2002 по 2012 года и не разделялся на поколения. Соответственно, во всех машинах (независимо от года выпуска и установленного мотора) стоят идентичные колодки. Тормозная система состоит из передних дисковых и задних барабанных тормозов. Оригинальная продукция делится на две группы. Стандартные колодки для «Фьюжн» поставляются компанией Motorcraft. Также имеются премиум-модели повышенного качества, которые поставляет уже непосредственно производитель Ford.

Водители положительно отзываются о качестве фирменных колодок, в том числе от Motorcraft, поэтому рекомендуется покупать именно эти модели. Передние и задние тормозные колодки имеют следующие каталожные номера соответственно:

• 1101464 — премиум, 1911169 — стандарт (перед);
• 1417551 — премиум, 1236882 — стандартные (зад).

Обратите внимание, что передние колодки имеют длину в 151 миллиметр, а задние в 203 миллиметра. Проблема заключается в том, что оригинальная продукция стоит в районе 4-6 тысяч рублей, поэтому не все водители могут позволить обновить колодки для 4 колес на оригинальные

Рынок предлагает несколько аналогов от различных компаний стоимостью от 500 до 2500 рублей. Среди наиболее популярных стоит отметить:

Проблема заключается в том, что оригинальная продукция стоит в районе 4-6 тысяч рублей, поэтому не все водители могут позволить обновить колодки для 4 колес на оригинальные. Рынок предлагает несколько аналогов от различных компаний стоимостью от 500 до 2500 рублей. Среди наиболее популярных стоит отметить:

Срываем болты колеса и устанавливаем домкрат так, чтобы переднее колесо оторвалось от земли. После колесо снимается и подкладывается под автомобиль в качестве страховки.
При помощи щетки по металлу чистим поверхность суппорта от продуктов коррозии и грязи.
Отверткой через окошко суппорта, сделав упор на колодку, утапливаем поршень. Если поршень утапливается туго, то небольшими усилиями стараемся его отодвинуть, после требуется нажать на педаль тормоза, и снова утопить поршень. Так поршень разрабатывается.
Маленькой отверткой вынимаем антидребезговую пружину.
Сзади суппорта имеются заглушки направляющих, которые нужно вытянуть при помощи маленькой отвертки.
Под заглушкой находятся болты направляющих. Болты имеют шестигранную головку, поэтому откручиваем их соответствующим ключом на “7”

Обратите внимание, что болты должны быть затянуты без особого усилия, что нужно помнить при обратной сборке.
После демонтажа направляющих, суппорт нужно подвесить за проволоку, либо положить так, чтобы тормозной шланг не был натянут.
Суппорт повторно чистится щеткой по металлу, а также не забудьте про скобу суппорта.
Вынимаем направляющие болты, очищаем их и набиваем в их посадочное место новой смазки.
Колодки устанавливаем на свое место. Колодка с пружинами устанавливается со стороны суппорта, так как пружины нужно поместить в поршень цилиндра.
Все остальное собирается в обратной последовательности

Не забудьте перед запуском мотора нажать на педаль тормоза несколько раз, то бы передние колодки стали в рабочее положение.

Крайне важно соблюдать последовательность замены колодок, так как большинство владельцев Форд Фьюжн неправильно устанавливают распорки, после чего тормоза становятся ватными

Нормы износа тормозных колодок/дисков

#1 Сообщение *Casper* » 12 апр 2010, 14:19

#2 Сообщение Dima! » 12 апр 2010, 15:11

#3 Сообщение *Casper* » 12 апр 2010, 15:22

#4 Сообщение Dima! » 12 апр 2010, 15:32

#5 Сообщение *Casper* » 12 апр 2010, 16:05

#6 Сообщение Dima! » 12 апр 2010, 16:09

#7 Сообщение *Casper* » 12 апр 2010, 16:16

#8 Сообщение Doc Brown » 12 апр 2010, 16:17

* При достижении толщины отбраковки следует установить новый тормозной диск и новые тормозные колодки. ** При достижении толщины отбраковки установите новые тормозные колодки.

Наша цель — наносить пользу и причинять добро!

«Come on, you apes! You wanna live forever?» (c)

Замена задних колодок на барабанных тормозах

По-иному обстоит ситуация, когда необходимо ставить колодки на барабанных тормозах. Здесь также необходимо внимательно подойти к выбору оборудования, подготовке инструмента и самой работе.

Увеличиваем клиренс Форд Фокус 2 своими руками: выбор проставок, порядок работ Параметры клиренса на Форд Фокус 2, и каким образом его можно увеличить, плюсы установки проставок, почему не стоит перебарщивать с высотой, установка, выбор изделий, как сделать своими руками,…

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как прокачать тормоза без помощника

Какие ставить колодки?

В случае с барабанными тормозами применяются колодки одного размера. Диаметр и ширина составляют 228,6х42 мм.

Доступные варианты для покупки:

• Ford — 1385735 (комфорт) или 1689600 (эконом).
• Pilengo — BSP 8690.
• NiBK — FN 51 001.
• Ferodo — FSB 687.
• ATE 030137-04672.
• TRW GS 8736.

При наличии финансовой возможности можно купить Hankook Frixa S1, отличающиеся спортивным «характером», но повышенной шумностью.

Порядок замены

Перед началом работ запаситесь все необходимым. Кроме основного инструмента, потребуется смазка для тормозов и очиститель тормозной системы.

Как только предварительные шаги сделаны, можно переходить к следующим этапам:

Ослабьте ручной тормоз. Для этого в салоне разберите накладку ручника. Там можно увидеть гайку (их две): стопорная и регулирующая натяжение. Выкрутите гайки и демонтируйте колесо (смотрите на фото ниже). Уберите со шпильки «сухарик». Вставьте пару болтов в отверстие и постепенно вкручивайте их в барабан до момента демонтажа. После снятия устройства изучите сам механизм, а далее переходите к следующему этапу. Демонтируйте верхнюю пружину, подковырнув ее отверткой. Снимите зажимы с «солдатиков», проверните их вверх и достаньте. Демонтируйте регулятор зазоров и запомните, насколько он раздвинут

При его осмотре обратите внимание на состояние. Если он поврежден, то потребует замены

Уберите нижнюю пружину. Демонтируйте стояночный тормоз, оттяните пружину и снимите трос с колодки.

После завершения разборки переходите к чистке системы. На этом этапе осмотрите и почистите регулятор зазоров, убедитесь в плавном вращении наконечника. Проверьте состояние рабочего цилиндра на предмет течи.

Далее изучите состояние барабана на факт износа и измерьте его диаметр. Оптимально, чтобы он не был больше 23,02 см

Обратите внимание на наличие бортика. Если таковой имеется, его лучше сточить. На завершающем этапе почистите пыльник, а после смажьте шесть направляющих

На завершающем этапе почистите пыльник, а после смажьте шесть направляющих.

После завершения работы переходите к установке.

Для этого сделайте следующее:

• Наденьте трос ручного тормоза (смотрите фото ниже).
• Поставьте колодки в пазы, расположенные в нижней части.
• Натяните пружинку снизу. На этом этапе установите регулятор зазора таким образом, чтобы барабан натянулся на колодки с небольшой «тягой».
• Установите регулятор зазоров. Здесь большой плюс, если вы запомнили расстояние. Если нет, придется устанавливать его ориентировочно.
• Наденьте фиксаторы на «солдатики», и проверьте качество фиксации колодок (они должны быть надежно закреплены).
• Натяните верхнюю пружинку, к примеру, с помощью отвертки.
• Наденьте барабан, который должен крутиться с небольшим усилием и без существенного трения колодок.
• Заведите авто и прокачайте тормозную систему. Для этого жмите на педаль 15-20 раз.
• Аналогичным образом сделайте замену с другой стороны.
• Натяните ручной тормоз гайкой и наслаждайтесь новой тормозной системой.

Важно! При надевании колодок на цилиндр действуйте равномерно, чтобы случайно не выдавить поршни. В ином случае из системы может вылиться «тормозуха». После этого проверьте работу задних колодок

Если в результате выполненной работы одно колесо вращается хуже второго, причиной является малое расстояние между барабаном и колодкой. В таком случае придется снова все разобрать и установить регулятором немного больший параметр

После этого проверьте работу задних колодок. Если в результате выполненной работы одно колесо вращается хуже второго, причиной является малое расстояние между барабаном и колодкой. В таком случае придется снова все разобрать и установить регулятором немного больший параметр.

Для изменения расстояния на регуляторе разбирать всю конструкцию нет необходимости. Про это дальше.

Замена колодок Форд Фокус 2

Процесс замены колодок на автомобиле Форд Фокус 2 не представляет большой трудности в случае, если у Вас есть аналогичный опыт.

Однако человеку неподготовленному для замены колодок лучше обратиться в специализированный сервисный центр Форд — так Вы избежите лишних трат времени, будут правильно выбраны запчасти, а Вы будете наслаждаться чашечкой кофе, пока механик будет делать всю работу.

Замена передних колодок Форд Фокус 2

Наиболее популярной вынужденной процедурой среди автовладельцев является замена передних колодок. Этот элемент подвержен истиранию в процессе торможения автомобиля. Причем чем интенсивнее и чаще происходит торможение, тем быстрее изнашиваются тормозные колодки.

Водители Форд Фокус 2, придерживающиеся агрессивного типа вождения, вынуждены прибегать к замене колодок каждые 10-15 тыс.км. Спокойные водители легко проходят 30 и более тыс.км.

Также сильному износу подвергаются колодки автомобилей, которые эксплуатируются в горной и холмистой местности.

Замена задних тормозных колодок Форд Фокус 2

Что касается задних тормозных колодок, то их износ у Форд Фокус 2 происходит намного дольше, чем износ передних колодок. Это объясняется простой физикой процесса: при торможении масса автомобиля смещается на переднюю его часть, поэтому основной сила торможения гасится именно передними колодками.

Задние колодки также участвуют в процессе торможения, но в меньшей степени. Также задние тормозные колодки затормаживают автомобиль при включенном ручном (стояночном) тормозе. Редко, но случается, что владелец жалуется на быстрый износ задних колодок.

Причин может быть несколько, необходимо их устанавливать в каждом конкретном случае. Однако, бывает, что водитель часто начинает движение, не сняв ручник — автомобиль дергается, колодки истираются.

Или еще хуже, когда автомобиль с недоконца снятым ручником продолжает движение длительное время, а водитель этого не замечает. Отсюда и износ.

Диагностика износа тормозных колодок

Важность своевременной замены тормозных колодок сложно переоценить. Если тормозная колодка изнашивается, что называется, «под ноль», то в расход идет тормозной диск

Тормозной диск представляет собой плоский диск из прочного к истиранию металла, об который во время торможения трется и истирается тормозная колодка. Но если колодка уже истерлась до основания, то начинает истираться непосредственно тормозной диск.

В этом случае неизбежна его замена — а это весьма дорогостоящая процедура.

Поэтому, чтобы избежать неожиданного и неприятного момента полного износа тормозной колодки, необходимо периодически проводить диагностику износа тормозных колодок.

мастер автосервиса не знает, какого стиля вождения придерживается владелец.

В заключении дадим автовладельцам Форд Фокус 2 пару советов, касающихся замены колодок. Во-первых, стоит помнить, что колодки на одной оси изнашиваются неравномерно, поэтому осмотрев износ, например, левой передней колодки, необходимо проверить этот же параметр и для правой передней колодки.

Во-вторых, стоит помнить, что после замены тормозных колодок — на важно, передних или задних, — необходимо первые приблизительно 20-40 км пути быть особо внимательным при торможении, соблюдать дистанцию. Дело в том, что после установки новые колодки должны притереться к тормозным дискам для обеспечения максимальной силы трения

Автосервис «Форд ВАО»Качественный ремонт Форд от профессионалов

Как выбрать подшипник задней ступицы Форд Фьюжн 1999-2004 г.

При покупке запчастей обращайте внимание на наличие элемента АБС в комплекте, спрашивайте технические характеристики и размеры подшипника, а так же внимательно отнеситесь к выбору производителя. Оригинальный номер (код) изделия Форд Фьюжн — 5401762529/1/0

Таблица рекомендуемых производителей

№ п/п	Производитель	Каталожный номер	Цена 2022 год, руб	Комплектация
Стопорное кольцо	АБС крышка	Крышка ступицы	Гайка	Инструкция
1	FAG Германия	713678030	2200	2	+	+	+	+
2	SKF Швеция	VKBA6515	2100	1	–	–	+	+
3	SKF Швеция	VKBA 3532	2500	2	+	+	+	+
4	NTN-SNR Франция	R152.55	2200	1	–	–	+	–

Важно знать:
Приобретая изделия других заводов-изготовителей по сниженным ценам, вы рискуете купить продукцию ненадлежащего качества с малым сроком службы.

Таблица технических характеристик подшипника

Параметр	Единица измерения	Значение по ГОСТ (ТУ)
Диаметр отверстия	mm	29,00
Диаметр наружной цилиндрической поверхности	mm	53,00
Ширина	mm	37,00
Грузоподъемность динамическая	kH	29,00
Грузоподъемность статическая	kH	26,00
Частота вращения	об/мин	3000
Осевой зазор	mm	0,06-0,09
Марка стали	–	ШХ-15
Твердость стали	HRC	61-65
Смазка	–	Литол-24 (С17)
Момент затяжки	H*M	235
Вес	г.	435

Замена задних тормозных колодок на Форд Фьюжн: фото и видео

Замена задних тормозных колодок на Ford Fusion

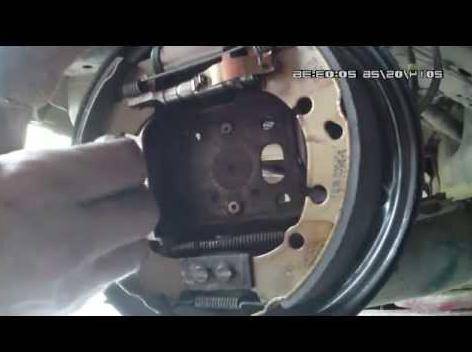

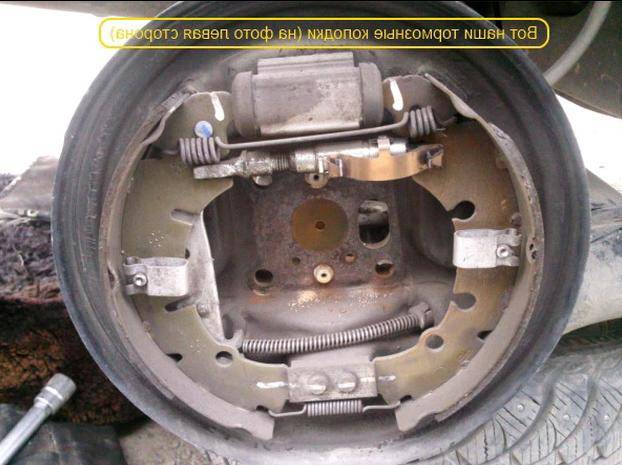

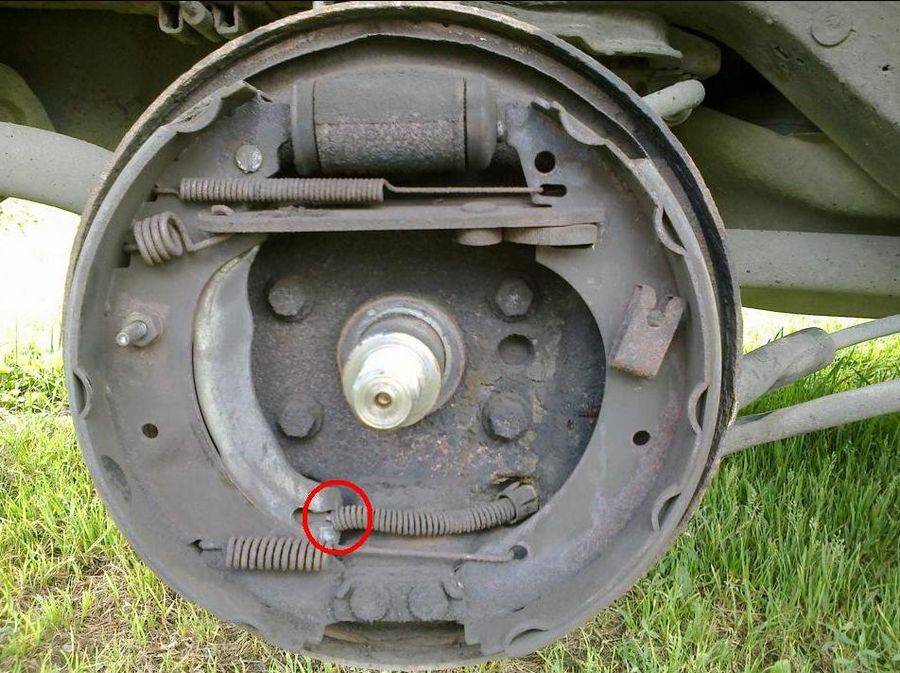

Детали тормозного механизма заднего колеса: При подготовке публикации, о том как правильно поменять задние тормозные колодки Ford Fusion, были использованы фотоснимки с сайта. Данные щелчки свидетельствуют о том, что распорная планка подводит тормозные колодки к внутренней части барабана до необходимого зазора.

Поддев отверткой, отцепите пассатижами от задней колодки отогнутый конец верхней стяжной пружины, отцепите ее второй конец от передней колодки… Затем с помощью плоскогубцев снимаем верхнюю и нижнюю пружины стягивающие колодки. Бывает, что на вновь установленные колодки он не надевается.

Можно даже смазать пару «резьба-гайка храповик» графитосодержащей смазкой, но без фанатизма.

Разбираем тоннель ручника, после чего снимаем фиксирующую гайку, чтобы отпустить трос стояночного тормоза. Проводим демонтаж заднего колеса.

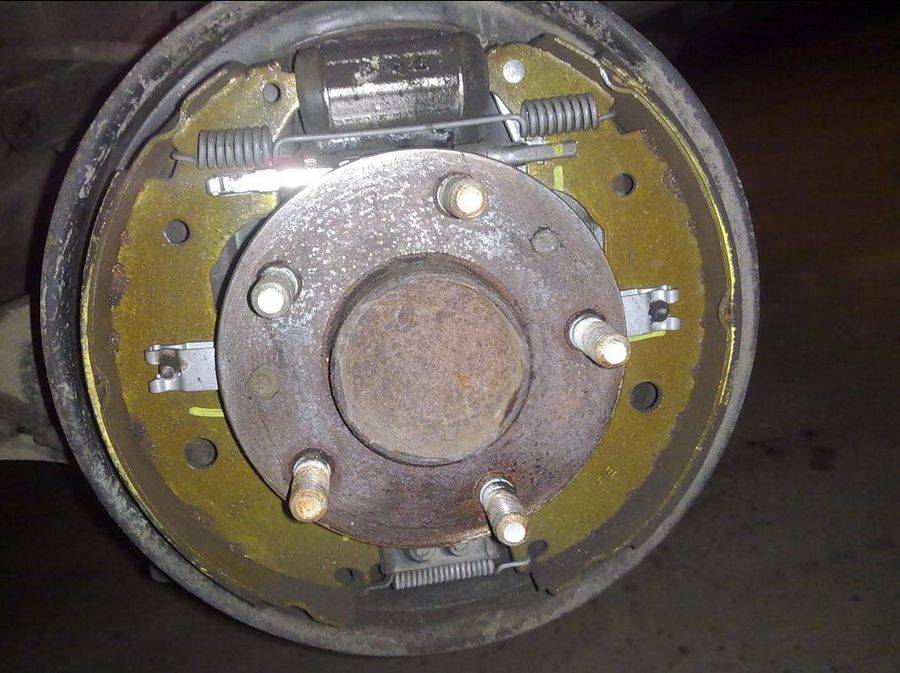

С тыльной стороны тормозного барабана имеем четыре крепёжных болта, которые необходимо открутить. Послабленная крышка барабана может сразу не поддаться разборке и может, придётся её немного постукать. Отсоединяем от крышки барабана датчик АБС.

Демонтируем фиксирующие скобы тормозных колодок. Их то нам и необходимо открутить. Но, прежде, чем приступать к их выкручиванию нужно ослабить крепление датчика ABS. После, откручиваем уже сами болты.

После снятия всех четырёх болтов крепления тормозного барабана важно не забыть, что у нас остался не снятым датчик ABS. Неаккуратное обращение с проводом датчика может привести к обрыву и стало быть выходу его из строя! Придерживая рукой снятый тормозной барабан, окончательно выкручиваем датчик

И снимаем его, воспользовавшись тонкой отвёрткой. Далее, откладываем барабан в сторону и смотрим состояние тормозных колодок.

Для их демонтажа потребуется снять фиксирующие скобы Затем берёмся за обе колодки и снимаем их с рабочего тормозного цилиндра, преодолевая только сопротивление пружин. Далее отсоединяется трос «ручника».

Снимите заднее крепление пружинного упора регулятора зазоров тормозных колодок, подцепив его отверткой. Аналогично снимите переднее крепление пружинного упора… 8. Заверните зубчатую гайку регулятора зазора до упора, вращая ее по часовой стрелке.

Немного отведите назад переднюю колодку и снимите распорную планку в сборе с регулятором зазора. Поддев отверткой, отцепите пассатижами от задней колодки отогнутый конец верхней стяжной пружины, отцепите ее второй конец от передней колодки… Аналогично снимите нижнюю стяжную пружину.

Поверните вниз и снимите прижимную скобу передней тормозной колодки, потянув ее на себя.

Замена задних колодок на Форд Фокус

Выньте из отверстия в тормозном щите стойку прижимной скобы… Снимите прижимную скобу задней тормозной колодки. Переместите назад наконечник удлинителя заднего троса в пазу разжимного рычага так, чтобы он совпал с прорезью в рычаге… Инструкция по замене задних тормозных колодок Ford Fusion Прежде чем приступить к снятию тормозного барабана выполняем как правильно несколько банальных операций: После проделывания предварительных процедур находим с задней стороны тормозного барабана четыре болта на 17 крепления ступицы , болт на 8 крепление датчика ABS , которые необходимо открутить, вытянуть датчик ABS и потянув на себя снять ступицу вместе с тормозным барабаном.

Меняем задние колодки на Форд Фьюжн с барабанными тормозами Такой вид будем иметь после снятия барабана. С помощью пластиковой отвертки, подцепив пружину, как показано фото снимаем ее. После чего закручиваем зубчатое колесо до тех пор, пока резьба не скроется в планке.

Затем с помощью плоскогубцев снимаем верхнюю и нижнюю пружины стягивающие колодки.

Процедура замены задних тормозных колодок на Форде Фьюжн

Ford Fusion по утверждениям российских владельцев – простой по компоновке автомобиль и «в принципе в нем ломаться нечему». Даже если с этим можно согласиться, процесс износа из природы не выбросишь. Что-то когда-то подведет или вовсе разрушится. В том числе, периодически нужна замена задних тормозных колодок на Форд Фьюжн.

1. Когда возникает потребность?
2. Условия для ремонта
3. Ставим автомобиль на замену деталей
4. Схема разборки
5. Профилактика
6. Собираем и диагностируем

Когда возникает потребность?

Подобную диагностику возможно провести и в гаражных условиях. Только не приходится ожидать высокой точности вычисления толщины изношенной накладки. Для этого советуют замерить всю толщину колодки, из полученного результата отнять 0,2 см – это собственно толщина основания колодки.

Впрочем, в случае наличия безопасной толщины все же целесообразно делать замену тормозных колодок, если:

• наблюдается разрушение фрикционной накладки;
• она ненадежно соединена с основой;
• она замаслена.

Замена тормозных колодок производится на паре колес за раз.

Условия для ремонта

Особых условий не предполагается. Любой водитель сам вполне справиться с этой задачей. Даже не потребуется наличие смотровой ямы. Можно смело приступать к собственноручному ремонту. Ford Fusion – переднеприводный автомобиль, поэтому замена задних тормозных колодок хорошо подходит в качестве пробы своих сил.

Необходимые инструменты и средства

• ключи на 8 и 10 размеры;
• отвертка;
• плоскогубцы;
• щетка по металлу;
• графитовая смазка.

Ставим автомобиль на замену деталей

Сначала включаем первую передачу и фиксируем передние колеса упорами. Далее, снимаем Ford Fusion с ручника. Для этого нужно повозиться:

• убираем крышку тоннеля стояночного тормоза;
• извлекаем гайку, удерживающую регулировочный шток;
• уменьшаем натяжение тросов ручника.

Форд готов к замене тормозных колодок.

Схема разборки

Ослабляем болты на задних колесах.
С помощью домкрата поднимаем задний мост и надежно фиксируем подъемную конструкцию.
Снимаем первое колесо. Далее, разборка и сборка ограничивается лишь этим колесом. Параллельно над двумя колесами не работаем.
Обследуем количество тормозной жидкости в общей системе Ford Fusion. Если оно достигает максимальной величины или около нее, необходимо слить жидкость до минимума. В противном случае жидкость грозит разлиться.
Приступаем к демонтажу тормозного барабана с внутренней стороны колеса. Это особый момент, поскольку деталь связана с ABS датчиком Ford Fusion

Важно его не повредить. Поэтому ослабляем его крепление (8 размер болта)

Потом с внутренней стороны тормозного барабана находим четыре болта 17 размера. Откручиваем их. Далее, придерживая снятый барабан, выкручиваем и снимаем с него датчик ЭйБиЭс.
Теперь видим зафиксированные скобами тормозные колодки, которых ожидает замена. Снимаем фиксаторы (с помощью отвертки) и вытаскиваем штифты (скобы на них держатся).

Обе колодки можно снять. Они скреплены пружинами. Две ключевые детали вытаскиваем одновременно, после чего отсоединяем распорную планку и пружины (их можно снимать раньше: до фиксаторов).

Остается трос ручного тормоза, который легко отсоединяется от задней колодки.

Профилактика

Возможно, что, добравшись до изношенных тормозных колодок, найдем другие деформированные части. Потребуется их замена

Важно разобранный агрегат почистить (сойдет щетка по металлу), принеобходимости промыть. Рекомендуется смазать графитовой смазкой соединительные и контактирующие части снятых деталей

Для очистки тормозной системы Форд Фьюжн не стоит использовать солярку, бензин или другие растворители. Место под новые колодки зачистить.

Собираем и диагностируем

1. Изъятый механизм собираем на плоскости (стол, пол). Вначале беремся за распорную планку

Обращаем внимание на то, что для левого и правого колес есть отличия:

• язычок пружины вверху – правое колесо;
• язычок пружины внизу – левое колесо.

Часть планки с резьбой находится на колодке, к которой крепится трос ручника.

2. Помещаем новые тормозные колодки на место. Сначала фиксируем колодку, к которой крепим стояночный трос. Далее, восстанавливаем расположение стяжных пружин и распорной планки. Лишь тогда закрепляемвторую колодку фиксирующей скобой и штифтом.

3. Возвращаем на место тормозной барабан и датчик ABS.

4. Садимся на водительское место и нажимаем педаль тормоза (Форд не заводить), пока не прекращаться щелчки: распорная планка пытается оптимально подогнать себя. Когда все стихнет, ручник будет правильно работать. Если неслышно щелчков или стояночный тормоз не работает, значит, неправильно собрали распорную планку. Нужно это исправить.

5. Ставим колесо на место и опускаем Ford Fusion.
