Аукс кабель (AUX) для автомагнитолы и выход Аукс: что нужно знать

История трех Джеков

Классический штекер размером ¼ дюйма получил название «jack» — «гнездо» в переводе с английского.

Сменив пирамидальную стойку телефонного коммуникатора на электрогитары и синтезаторы, формат 6,35 миллиметров доминировал на рынке аудиотехники до середины 40-х годов двадцатого века.

Эстафету перехватил разъем, получивший прозвище mini-jack. Младший джек оказался мал да удал — при своих 3,5 миллиметрах он уже к 50-м годам выдавил старшего 6,35-миллимитрового брата с рынка любительской аппаратуры.

Был и третий братец, да только вышел неказист. Формат 2,5 миллиметра широко использовался в портативных плеерах, но так и не прижился из-за посредственного качества передачи звука. Еще одной проблемой стала ломкость. Малые размеры коннектора требовали использования тонких проводов, которые часто рвались. Пик популярности пришелся на середину 80-х, конец 90-х годов двадцатого века. Появление «голубого зуба» окончательно доконало младшенького. Лишь иногда его можно встретить в редких моделях фотовспышек, Hands-Free, камерах видеонаблюдения. Говорят, в последний раз его видели в телефоне Nokia 6700.

Подключение устройств с использованием АУКС

Подключение с использованием выхода AUX считается одним из первых вариантов, используемых для присоединения к автомобильной магнитоле внешних носителей. Уже кассетные магнитолы имели такие выходы, что позволяло произвести подключение к ним разных устройств. Выполнен такой выход в виде обычного круглого разъёма, имеющего диаметр 3,5 мм — такие сейчас используют на телефонах для подключения наушников.

Для соединения между собой магнитолы и телефона нужен только кабель со штекерами

Для соединения между собой проигрывающего устройства и телефона достаточно кабеля, на обоих концах которого имеются штекеры диаметром 3,5 мм, вставляющиеся в магнитолу и смартфон.

Видео: как подключить мобильный телефон к автомагнитоле с помощью разъёма под наушники

Такое подключение подразумевает использование проигрывателя телефона, а значит, и управление можно будет осуществлять только с него. Иными словами, магнитола играет роль усилителя, а значит, с её помощью можно лишь осуществлять регулировку уровня звука.

Недостатками этого способа подключения являются:

наличие кабеля;
неудобное управление, так как для переключения трека надо каждый раз брать в руки телефон;
разрядка телефона в процессе проигрывания.

Что такое AUX-выход

Само название разъёма – это сокращение от Auxiliary port, что переводится как «дополнительное гнездо, порт». Им оснащают музыкальную аппаратуру с целью подключения дополнительных источников звука. Основное требование – подключаемые устройства должны работать с напряжением 0.5-1В: именно этот диапазон поддерживает большинство звуковоспроизводящей аппаратуры, оснащенной линейным входом. Сигнал, подаваемый на разъём, должен иметь такой же номинал.

Auxiliary port обычно напрямую подключается к усилителю звука, поэтому его основная сфера использования – усиление мощности аудиоустройств, имеющих относительно слабые динамики. В качестве примера можно назвать MP3-плееры, многие из которых вообще не имеют устройства звуковоспроизведения и работают исключительно с наушниками.

Современные мобильные гаджеты также не могут похвастаться качественным воспроизведением звука, поэтому цифровые медиафайлы лучше напрямую подключать к автомобильной стереосистеме.

Единственное «но» — все эти устройства (смартфоны, iPad, планшеты, плееры) не комплектуются ни аналогичными гнёздами (AUX-выход), ни кабелями, позволяющими осуществить такое соединение. Это означает, что для использования AUX на магнитоле нужно будет запастись специальными переходниками, благо их можно приобрести в любом магазине радиодеталей.

Чтобы автомагнитола распознала подключённое цифровое устройство, нужно использовать либо меню, либо стандартный переключатель. Настройка уровня звучания заключается в выставлении перед подключением дополнительного устройства уровня мощности сигнала в минимальное значение.

Чтобы подключить старую аналоговую аппаратуру (самый очевидный пример – кассетный магнитофон), никаких манипуляций производить вообще не нужно, достаточно иметь подходящий кабель.

Таким образом, отвечая на вопрос, что такое AUX-выход в автомобиле, можно утверждать, что это один из наиболее распространённых способов интеграции звукогенерирующих и звуковоспроизводящего устройства, в роли которого и выступает встроенная автомагнитола или мультимедийный центр.

С помощью этого разъёма можно прослушивать в отменном качестве как любимые сборники музыки, так и любые другие аудиофайлы (например, курсы изучения иностранного языка, лекции, аудиокниги).

Наличие в автомагнитоле «AUX»-входа уже давно является стандартом де-факто, которого стараются придерживаться и именитые компании, и нонейм-производители.

Мы уже отмечали, что для подключения дополнительного устройства к усилителю и динамикам штатной автомагнитолы через разъем линейного входа нужен переходник, представляющий собой кабель со стандартным 3.5-миллиметровым штекером Minijack с одной стороны, и парой разъёмов типа «тюльпан» — с другой.

Однако это не единственная возможность осуществить подключение: в продаже имеется Bluetooth-адаптер, посредством которого можно связать с автомобильной мультимедийной системой гаджеты, работающие по протоку блютуз.

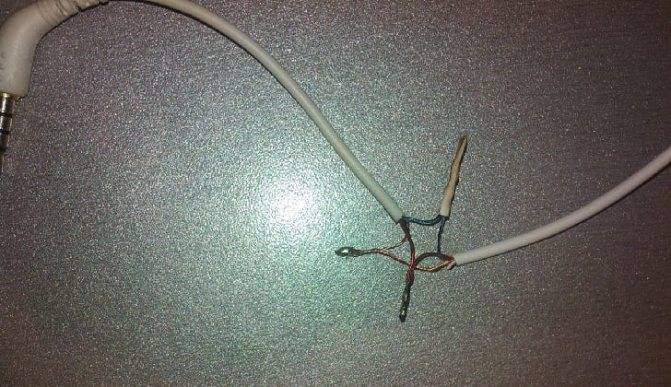

Наконец, можно сделать переходник самостоятельно, но это вариант, подходящий для тех, кто хорошо знаком с паяльником. Для этого нужно найти два штекера и шнур (последний, как и штекер мини-джек, можно взять от неработающих наушников).

Каждый из штекеров имеет по три провода, провода красного и зелёного цвета идут к звуковым каналам (правому и левому), третий – это база. Припаиваем базу к металлическому основанию тюльпана, а провода, отвечающие за передачу аудиосигнала – к выводам разъёмов. Останется только заизолировать соединения и проверить работоспособность, предварительно прозвонив все контакты.

И хотя AUX-Bluetooth адаптер требует, чтобы присоединяемое устройство умело работать с этим беспроводным протоколом, он заведомо более предпочтителен, нежели проводная связь. Это небольшое устройство, сравнимое по размерам с обычной флешкой, вставляется в 3.5-миллиметровое гнездо AUX на автомобильной мультимедийной системе. Преимущества использования этого варианта:

отсутствие лишних проводов, позволяющее использовать гаджеты и на заднем сиденье, и даже вне автомобиля;
инициация дополнительных устройств осуществляется посредством нажатия одной клавиши: никаких настроек, адаптер всё берёт на себя;
ещё один большой плюс, для чего нужен AUX вход в машине, работающий по беспроводному протоколу – возможность одновременного подключения нескольких устройств (например, смартфона и навигатора);
адаптер уже оснащен неплохим кодеком, который в состоянии улучшить качество воспроизводимого звука;
управлять устройством можно как с помощью кнопок, так и голосом или посредством пульта ДУ.

Как сделать линейный вход на автомагнитоле самостоятельно

Далеко не все автомобили оснащены входом АУКС, но сделать его своими руками не представляет особой трудности. При этом элементарные знания схемотехники и умение работать паяльником надо все же иметь. Для выполнения работы потребуются:

паяльник мощностью 25-40 Вт;
припой;
канифоль;
пинцет;
бокорезы;
отвертки;
изолента и термоусадочная трубка;
акустический кабель необходимой длины;
гнездо стерео 3,5мм для установки на кабель.

Демонтаж головного устройства на FORD C-MAX

Для начала необходимо снять головное устройство с автомобиля. Для этого может потребоваться 2-4 специальных ключа. Практически для любой модели авто можно найти соответствующий видеоролик в Ютуб.

Далее удобно работать на столе. Необходимо снять крышку автомагнитолы со стороны печатной платы. Проще всего сделать подключение, если на плате имеется распиновка (маркировка) соответствующих точек.

Пайка кабеля к печатной плате автомагнитолы

Линейный вход правого канала отмечается R-CH (расшифровывается right channel, то есть правый канал) и к этой точке следует припаять один из проводников кабеля. Вторую жилу кабеля необходимо присоединить к контакту входа левого канала, который маркируется L-CH (транскрипция left channel, то есть левый канал). Общий проводник нужно припаять к дорожке GND, которая соединена с корпусом магнитолы и минусом аккумулятора. Эта дорожка — самая широкая и покрывает значительную часть печатной платы.

При отсутствии указанной маркировки необходимо найти точки подключения регулятора громкости и присоединиться к ним. Средний вывод переменного резистора каждого канала подключен к соответствующему входу усилителя, один из крайних выводов чаще всего соединен с минусом питания, то есть GND, а на третий вывод подается сигнал источника, к которому и следует подключиться. Лучше всего найти в Интернете принципиальную электрическую схему Вашей магнитолы и ориентироваться по ней.

Нагрев термоусадочной трубки с помощью паяльника

Пайку следует вести аккуратно, не допуская соединение соседних дорожек между собой. Излишний нагрев места присоединения может привести к отслаиванию печатного проводника от основы платы.Не следует зачищать проводники на излишнюю длину, чтобы избежать их контакта с соседними проводниками платы. Для изоляции оголенных участков шнура можно использовать отрезки термоусадочной трубки, предварительно надетые на жилы кабеля. После пайки термоусадка надвигается на открытую часть провода и прогревается помещенным рядом жалом паяльника.

Теперь кабель нужно протащить наружу магнитолы через одно из отверстий на ее задней панели. Его длина должна быть достаточной для удобного использования, при этом слишком длинный провод подвержен влиянию помех.

Перед сборкой головного устройства необходимо проконтролировать мультиметром правильность распайки, целостность жил и отсутствие короткого замыкания между ними. Следует уложить шнур внутри корпуса магнитолы таким образом, чтобы при установке крышки его изоляция не была повреждена острыми элементами монтажа.

Самодельный вход АУКС на автомагнитоле

Проводник GND припаивают к общему контакту разъема. Сигнальные провода левого и правого каналов соединяют с его боковыми контактами точно так же, как это делалось при самостоятельном изготовлении кабеля АУКС (смотрите выше).

Магнитолу устанавливают на место и размещают гнездо АУКС в удобном месте. Как указывалось выше, перед включением необходимо уменьшить уровень громкости головного устройства автомобиля и подключаемого гаджета. Далее следует подобрать уровень сигнала источника, при котором обеспечивается наилучшее качество звучания. С этой же целью следует выбрать оптимальный режим работы автомагнитолы.

Желая ознакомиться с рекомендациями автопроизводителей по применению АУКС, я заглянул в толстые фолианты своего авто и автомобиля жены. К сожалению, современные руководства по эксплуатации содержат массу предостережений типа «не сушите кошку в СВЧ» и мало внятного по использованию аудиосистемы. Надеюсь, вышеизложенное восполнит данный пробел.

Поделитесь с друьями!

string(10) "error stat"

string(10) "error stat"

Современное музыкальное оборудование оснащается множеством разъемов, среди которых наиболее универсальным считается AUX. Эта аббревиатура в переводе с английского означает — «вторичный», «дополнительный». Встречается на гнездах телевизоров, домашних кинотеатров, проигрывателей CD и автомобильных магнитолах. На аппаратуре прошлого разъем маркировался как CD-IN, а вот специалисты называют aux в автомагнитоле «линейным входом».

Гнездо AUX с подключенным переходником и флешкой

Проблемы, могущие возникнуть при использовании AUX

Возможные неисправности относятся как к «магазинным» кабелям, переходникам, так и к самодельным:

Автомобильный аудиокомплекс не «видит» гаджет. Попробуйте на ваше устройство закачать специальное приложение типа SoundAbout.
Девайс не виден магнитоле через Bluetooth (телефон не может его отыскать). Чаще всего проблема кроется в настройках, конкретнее, в устаревшем протоколе. Возможно, не включен пункт «Доступен всем». Попробуйте просто снять минусовый провод с аккумулятора на полчаса — иногда помогает.
Отсутствует контакт по USB. Причина – в порванном кабеле или испорченном гнезде. Если они в порядке, проверьте настройки гаджета — должна быть активирована функция «Передача данных».

В заключение стоит отметить положительные стороны возможности подключения к бортовой аудиосистеме через «АУКС». Это не только прослушивание любимых записей, но и подключение к интернету. Только не рекомендуется заниматься поиском музыки, информации во время движения: этим может заняться ваш пассажир или просто настройте свой телефон на воспроизведение ранее записанных любимых аудиофайлов.

Итак, прежде чем детально рассматривать AUX и USB, а также чем АУКС отличается от ЮСБ, важно понимать, что это два принципиально разных типа подключения. В отличие от USB-подключения, AUX является дополнительным (вспомогательным) выходом

Если просто, через USB передается «сырой» необработанный поток цифровых данных, который затем обрабатывается и воспроизводится самим устройством (магнитолой или ГУ), тогда как АУКС просто передает уже обработанный на внешнем устройстве аналоговый звуковой сигнал.

При этом каждый из указанных разъемов имеет как плюсы, так и минусы. Зачастую, при подключении через USB качество звука будет лучше, чем через AUX. Причина- магнитола самостоятельно обрабатывает полученные данные, также обычно реализованы основные функции управления воспроизведением с головного устройства (пауза, перемотка, поиск файлов и т.д.).

Однако аукс можно проще и быстрее использовать с разными устройствами. Если рассматривать преимущества и недостатки AUX – разъема, с одной стороны, это всего лишь 3.5 мм разъем, который обычно используется для подключения наушников. Главным плюсом AUX-входа на магнитоле является то, что при помощи 3.5 мм аукс кабеля (провод AUX) можно подключить практически любое устройство, имеющее 3.5 мм разъем.

Получается, любой смартфон (не важно, iPhone или Android), планшет или MP3 плеер с разъемом 3.5 можно подключить к магнитоле или ГУ через aux in (аукс). Более того, если на мобильном устройстве другой разъем (например, модели iPhone 7 и выше лишены 3.5 мм разъема), тогда АУКС все равно с легкостью подключается через адаптер (переходник AUX)

Что касается недостатков, в отличие от USB, AUX фактически заставляет работать автомобильную стереосистему в качестве обычных наушников. Другими словами, магнитола или ГУ не обрабатывает сигнал, то есть музыка воспроизводится на мобильном устройстве, после чего от разъема на наушники через шнур аукс сигнал доходит до магнитолы, затем просто проходит через усилитель магнитолы и выдается на колонках.

Это значит, что мобильное устройство выполняет всю работу, постоянно работает и быстрее разряжается (без подключения к источнику питания в авто). Также качество готового аудиосигнала в большей степени зависит от возможностей мобильного устройства, а не от возможностей магнитолы.

Более того, во время прохождения аудиосигнала через усилитель к стерео системе, могут появляться лишние шумы. Еще водителю приходится выполнять поиск файлов и управлять медиатекой также на мобильном устройстве, а не при помощи магнитолы, что не всегда удобно при езде на автомобиле.

Как сделать AUX

Если на проигрывателе в машине нет линейного входа, то полезно знать, как вывести музыку с девайсов. Для этого потребуется сделать штекер в магнитоле своими руками. Владельцы авто начинают думать, как сделать AUX-вход, если его нет, и начинают закупать необходимые инструменты. Для начала потребуется приобрести провод и штекер. Их необязательно покупать в магазине, т.к. разъем можно снять со старых наушников. Чтобы после подключения не было проблем, провод нужно взять без повреждений.

Разъем jack в наушниках делится на 3 части. При этом самый большой цветной проводок у основания относится к общему звуку. Чтобы припаять части потребуется использовать паяльник. Дополнительно необходимо взять припой и мультиметр.

На магнитоле CD

Проигрыватель для дисков оснащен AUX-входом. Некоторые производители не выводят его на приборную панель и не знают, как слушать музыку с МП3 плеера. Поэтому владелец авто должен сделать это самостоятельно. Чтобы впаять Аукс в проигрыватель, потребуется запастись такими инструментами и расходными материалами, как:

средняя крестовая отвертка;
нож;
набор штатных ключей, чтобы извлечь магнитолу;
перемычка от HDD накопителя компьютера;
провод от наушников;
разъем jack 3,5 мм;
изолента;
USB-кабель.

Чтобы сделать AUX в магнитоле, потребуется снять декоративные пластины — для этого можно воспользоваться ножом и аккуратно поддеть их. После берут среднюю крестовую отвертку и выкручивают 2 самореза, держащие решетку. Когда это выполнено, сетка отойдет, и ее легко можно снять. Процедура помогает открыть доступ к магнитоле с приводом CD; сделать AUX-вход можно при помощи штатных ключей. Это необходимо для извлечения проигрывателя из ниши.

Вместо этого выхода будет располагаться Аукс-вход. После нахождения разъема в него следует подключить USB-провод и перемычку от HDD-накопителя. Затем необходимо замкнуть контакты. Чтобы поставить перемычку правильно, потребуется разделить верхнюю часть на четные контакты, а нижнюю — на нечетные. Для создания Аукс-входа следует перемкнуть 11 и 13 нижние контакты, если считать с левой стороны.

Затем к входу подсоединяются USB-провод, состоящий из следующих элементов:

кабель для левого канала;
провод правого канала;
экранировка.

Для правого канала используется 5 контакт, а для левого — 3. Оба провода соединяют с двухжильным кабелем и изолируют соединение изолентой. Кабель и перемычка вставляются в разъем проигрывателя в авто. Процедура создания закончена, а AUX выводят не из магнитолы, а в пепельницу. Провод с USB-разъемом можно подсоединять к плееру или другим устройствам. Самостоятельное впаивание разъема делает возможным использовать не только юсб-кабель, вместо него можно применять другие переходники для подключения внешних устройств.

На штатной магнитоле

Впайка AUX-адаптера для штатной магнитолы — непростой процесс. При этом проигрыватель снимают из-за того, что не всегда имеется вход на панели. Кроме основных инструментов, чтобы сделать разъем, потребуется подготовить 3 изолированных кабеля. Сечение каждого из них должно быть по 0,5 см, а длина- по 30 см. Дополнительно понадобится термоусадка.

Чтобы вывести Аукс на штатной магнитол, нужно снять декоративные планки при помощи ножа. Похожую процедуру делают с панелью возле рычага для переключения передач. Затем ее снимают вручную, после чего открывается доступ к 2 саморезам. Для этого используют крестовую отвертку. Установка AUX в штатные магнитолы проводится со снятием устройства из ниши.

Затем необходимо взять крестовую отвертку и выкрутить все болты, которые держат крышку автомагнитолы. Теперь устройство можно изъять из корпуса. Чтобы установить AUX в штатную магнитолу, необходимо на плате найти 3 следующие точки:

LCH. Означает левый стереоканал.
RCH. Правый стереоканал.
GND. «Земля».

К обозначенным точкам-контактам необходимо припаять 3 провода. После этого все кабели собирают и используют термоусадку, чтобы конструкция была безопасной. Процедура впаивания АУХ проведена, и остается собрать проигрыватель.

Переходник AUX-USB

Это обычный кабель с разными штекерами на концах. Купить его можно там же, где и Mini Jack. Единственное, на что нужно смотреть, – порт USB. Он может быть разным:

Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных устройств.
Type В — ранее применялся для подсоединения принтеров, но сегодня практически не используется, уступив «место» вышеописанной разновидности.
Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть, например, на цифровых фотоаппаратах, некоторых гаджетах.
Micro USB — стандартный разъем, используемый практически во всех мобильных телефонах.

Кабель с USB переходником и Bluetooth

Как сделать и подключить USB-вход к магнитоле

Сегодня каких только электронных устройств и приспособлений не существует и, конечно же, обозначенная выше проблема не осталась в стороне. Штатную магнитолу необязательно менять, достаточно просто усовершенствовать устройство. Существуют разные варианты, которые мы и рассмотрим.

USB адаптер из mp3 плеера для штатного магнитофона

Для этого способа нам понадобится самый простой mp3 плеер, который способен считывать музыкальные файлы соответствующего формата как с карты памяти, так и с флешки. Важная особенность: у плеера должен быть аудиовыход (гнездо) под наушники. С него-то и будет браться сигнал и подавать его на магнитолу. Стоит заметить, что для выполнения процедуры нужны хотя бы минимальные навыки в работе с паяльником, чтобы избежать замыканий припоем в процессе пайки и повреждения изоляции проводов, элементов и т.п. Внедрение плеера производим следующим образом:

Установка USB в магнитолу возможнапутем внедрения в устройство mp3 плеера

Таким образом, мы собрали USB адаптер самостоятельно. При таком способе подключения уровень громкости на магнитоле следует сделать меньше, что избавит от громкого сигнала при высоком уровне входного сигнала.

Переходник своими руками

Рассмотрим ещё один вариант для подключения флешки. В этом случае понадобится штекер от стандартных наушников, разъёмы по типу “тюльпан” и 4-х жильный провод в медной оплётке. Из этих элементов будет изготавливаться переходник. Чтобы процедура оказалась успешной, в магнитоле должен быть вход AUX. Перед началом работы следует убедиться, что провод от наушников не оборван. Для этого прозванием его мультиметром. Весь процесс заключается в следующем:

Как сделать AUX-разъём

Из вышеописанного можно понять, что на магнитоле должен быть AUX вход. Но как быть, если такой разъем отсутствует, как подключать в этом случае внешний источник сигнала? Есть выход и из этой ситуации, причём сделать все можно своими руками. Для этого нам понадобятся:

Чтобы сделать AUX на штатной магнитоле, потребуется снять устройство

После того как все подготовлено, можно приступать к демонтажу устройства. Рассмотрим весь процесс на примере штатной магнитолы Toyota Avensis. Чтобы её снять необходимо:

На этом процесс демонтажа можно считать законченным. Далее, потребуется разобрать устройство в следующей последовательности:

Чтобы подать сигнал с внешнего источника, на плате магнитолы нужно найти точки подключения RCH и LCH

На этом процесс разборки устройства завершатся. Но прежде чем подключить AUX разъем, нужно разобраться в плате и найти две точки (RCH и LCH). Эти точки соответствуют двум каналам (выходы) проигрывателя на головное устройство. После того как точки будут найдены, выполняют следующие действия:

AUX вход на штатной магнитоле можно сделать своими руками, при этом понадобится минимальный перечень деталей и инструментов

Если стоит вопрос внедрение разъёма AUX в кассетную магнитолу, то процесс не отличается сложностью. На передней панели устройства есть регулятор громкости с 3-мя расположенными в ряд выводами. К крайним выводам припаиваем провода длиной 25 см. Желательно чтобы провод был экранированным, что позволит избежать появления помех. С устройства провода выводят наружу. Как вариант можно в боковой стенке сделать под них небольшое отверстие. Осталось подсоединить аудио разъем и чтобы не запутаться с каналами пригодится наша пометка. Когда провода будут припаяны к разъёму, подбирают удобное место для его крепления.

По завершении монтажа проверяют работоспособность динамиков в режиме радио. Для подачи внешнего сигнала (с mp3 плеера, смартфона или планшета) используют соответствующий аудиопереходник, который соединяет аудиовыход одного из перечисленных устройств с AUX входом магнитолы. При этом на магнитоле нужно включить компакт диск для активации каналов.

Как подключить аукс к магнитоле своими руками

Материалы

плоская отвёртка (для снятия магнитолы);
паяльник с сопутствующим материалом;
провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;
мультиметр (для проверки).

Набор инструментов для работы

Отвёртка с плоским жалом Паяльник Провод со штекером Мультиметр

Подготовка автомагнитолы

извлекают все носители и демонтируют магнитолу;
в современных автомобилях сначала снимают пластиковую накладку, идущую по периметру. Обычно она крепится на парочке защёлок, которые легко отжимаются плоской отвёрткой. (Иногда бывает дополнительное крепление на винтах);
Откручивают болты под наклакой
отсоединяют и убирают в сторону кассетный блок или проигрыватель;
ДЛя того чтоы работать с платой магнитолы плеера нужно отсоединить
впоследствии их можно вернуть на место.

Пайка входа

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

красный — правый канал;
зелёный левый;
оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Типовой вариант предусилителя

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

Несколько фото, как осуществлена распайка в типовом джеке (3.5)

джек без кожуха Подключение каналов к джеку Все в сборе Красный-правый, зелёный-левый. остальные земля

Если брали провод и штекер отдельно — на свободном конце собирают обычный 3.5 джек. Красный правый, зелёный левый, а оставшиеся подсоединить к корпусу штекера.

Проверка

Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
Затем втыкают штекер в смартфон или плеер.
Выбирают на нём любую аудиозапись.

Сборка

Устанавливают кассетник на место и собирают магнитолу.
Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

На видео показана установка гнезда «AUX «в автомобиле Ssang Yong.

Подведем итоги

Как видно, AUX (аукс, аух) в автомобиле является простым и удобным решением. Если возможности ГУ ограничены, USB отсутствует или вышел из строя, тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

Даже с учетом того, что USB-подключение способно обеспечить лучшее качество звука и управлять медиатекой в этом случае проще, AUX IN можно использовать с любыми портативными аудиоустройствами, реализовать проводное подключение можно быстро и дешево. По этой причине вместо замены штатной магнитолы или покупки более современного устройства вполне можно слушать музыку в машине через AUX.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.

Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты

Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона

После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал)

Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.В . Вот и сама микросхема предусилителя уже на плате

Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.

В данны момент, для проверки я подпаял конденсатор с другой стороны платы, к нужной ноге микросхемы (1 или 2), к другому входу конденсатора, нужно подключить + источника звука, — же источника, можно подключить либо к 15 ноге микросхемы, так как она подключена к земле, либо к любому месту на корпусе магнитолы, так как это есть земля. То есть только + проходит через все микросхемы усилители и т.п. а — он как бы общий, что от аккумулятора, что от телефона )))

Ну и на последок схема предусилителя, в которой я выделил желтым 1 и 2 ноги, так как это входа Левого и Правого канала звука, и 18 -21 ноги, так как это выходы на усилитель, как видно их уже 4, а не два, то есть микросхема поделила каналы еще и на передний и задний. 15 ногу, я забыл выделить, но она тоже учавствует, и это земля. Так же в эту микросхему приходят и другие источники звука, в моем случае это CD, и встроенный AUX.В

В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключатьP.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.В https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQВ

Всем удачи! И спасибо за чтение моих статейВ
