Автомобильный радиатор – «хладнокровный» напарник мотора

Передовые технологии производства на примере компании NRF

Сегодня в производстве радиаторов используется 2 технологии: механическая сборка и пайка.

В первом случае радиатор полностью изготовляется «руками»:

1. Механическим способом устанавливаются трубки в гофрированную фольгу.
2. Далее надеваются по бокам пластины-коллекторы.
3. Затем на эту конструкцию устанавливают пластиковые бачки и другие необходимые части.
4. Все фиксируется и зажимается в единую конструкцию.

По сути, в этом и заключается механическое изготовление системы охлаждения, которую далее можно использовать по назначению.

В свою очередь, компания NRF занимается изготовлением трубчато-ленточных радиаторов паяным методом:

1. Все составляющие системы изготавливаются исключительно из алюминия, но может устанавливаться пластиковый бачок.
2. Плоскоовальные трубочки теплообменников заменяются здесь трубками с турбулизатором – завихрителем, где находится охлаждающая жидкость.
3. Производство гофрированного слоя осуществляется непосредственно на заводе с помощью формовочных машин. Готовая деталь отличается особой прочностью и жесткостью.
4. Из пластин из алюминия производятся боковые коллекторы. Для их изготовления также используется две технологии: лазерное нарезание и прессование. Может использоваться комбинация обеих способов.

Теперь все детали собираются воедино и почти готовы к пайке. Спайку радиатора проводят с помощью специальных печей. Длительность пайки прямо зависит от типов теплообменников. В целом радиаторы находятся в печи 2-3 часа.

Устройство радиатора охлаждения

Основная функция этого устройства — отведение тепла от нагретых веществ. Это можно обеспечить конструктивной особенностью радиатора и материалами из чего он сделан. Также, для создания наилучшего эффекта охлаждения, место монтажа должно быть таким, где устройство встречается с большим потоком воздушного сопротивления. Поэтому на всех автомобилях, вне зависимости от марки и модели, радиатор системы охлаждения устанавливается спереди перед двигателем и, поэтому элементы кузова перед радиатором делают щелевым (решетка радиатора).

Есть автомобили, в которых мотор устанавливается сзади. Даже при таком расположении ДВС, радиатор ставят спереди. Единственное, приходится прокладываться длинные магистрали для циркуляции жидкости. На спортивных авто можно встретить конструкцию, когда ДВС и радиатор находятся сзади, но по бокам кузова есть воздухозаборники.

Из чего состоит радиатор системы охлаждения

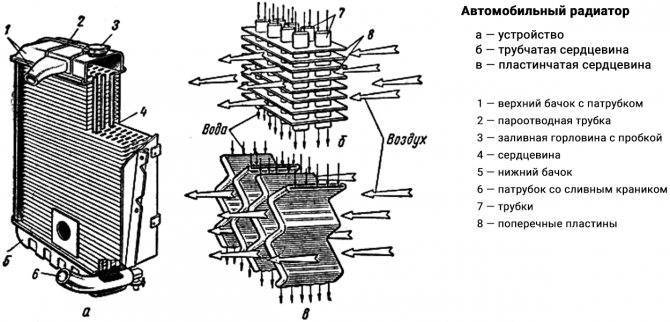

Конструкция автомобильного радиатора может быть нескольких видов, но основная схема такая, как представлена на рисунке.

а — сам радиатор; б — паровой клапан в открытом виде; в -воздушный клапан в открытом положении.

1. Верхний бачок.
2. Верхний патрубок.
3. Пробка горловины радиатора.
4. Пароотводная труба.
5. Алюминиевые или латунные трубки, соединяющие верхний 1 и нижний 7 бачки.
6. Пластины. Они припаяны к трубкам 5. Служат для увеличения площади поверхностного охлаждения.
7. Нижний бачок.
8. Патрубок для соединения радиатора и помпы. Некоторые модификации имеют на патрубке сливной кран.
9. Крепежные элементы.

Пластины 6 — это сердцевина радиатора. Основной элемент теплообменного процесса. Основная часть сердцевин — это бесшовные трубки с толщиной 0,15 мм. Вокруг трубки есть медная или алюминиевая лента. Горячая жидкость проходит через труби и охлаждается.

Классификация по типу сердцевин:

1. Радиаторы с трубчатыми сердцевинами.
2. Радиаторы с пластинчатыми сердцевинами.
3. Радиаторы с трубчато-ленточными сердцевинами.

Устройство парового 11 и воздушного 12 клапанов радиатора:

• 10-пружина. Упругость пружины от 1250 до 2000 грамм. Клапана и пружина с такой упругостью позволяет увеличить давление в охлаждающей циркуляционной системе и увеличить порог закипания жидкости до 110-120 градусов. Таким способом, объем охлаждающей жидкости не такой уж большой в современных двигателях.
• Пружинка воздушного клапана имеет упругость от 50 до 100 грамм.

Функция воздушного клапана — пропускать воздух внутрь радиатора, если охлаждающая жидкость (вода, тосол, антифриз) закипела и остыла, и появился конденсат.

В системе возникает избыточно давление и парообразование при нагреве жидкости. Крышка с клапаном сама разряжает давление вне зависимости от того, какой атмосферное давление на улице. Так как в горах низкое атмосферное давление, то жидкость охлаждения закипает быстрее, чем на равнине. Воздушный клапан защищает радиатор от разрушения, которое может возникнуть от разницы давлений в самом радиатор и на улице.

На пробке есть клапаны. При закипании охлаждающей жидкости (ОЖ) открывается выпускной клапан на крышке. Пар при этом выводится через пароотводную трубу. Когда в радиаторе жидкость остывает, давление падает и, если давление в радиаторе стало ниже атмосферного 1 Атм (килограмм на 1 квадратный сантиметр), то открывается впускной клапан и запускает воздух, чтобы не создавался вакуум.

Чтобы слить ОЖ из системы охлаждения закрытого типа, надо открутить сливной болт или открыт краник, и открыть крышку. Для полного слива жидкости из системы охлаждения двигателя, в на блоке цилиндров есть специальный сливной болт под ключ на 13 (ВАЗ).

Назначение масляного радиатора

Масляный радиатор двигателя призван защитить силовой агрегат от износа, который может быть вызвать перегревом масла. Это особенно актуально в наши дни, когда формированные двигатели стали массовыми, а температуры термостатирования серьезно выросли. Если раньше достаточно было создать надежную систему охлаждения антифриза, то теперь требуется отдельная система регулировки температуры моторного масла. Причин несколько:

1. При высоких температурах масла начинает выкипать, что приводит к уменьшению его объема и формированию отложений;
2. Вместе с уменьшением объема при высоких температурах, уменьшается и вязкость масла – она не должна быть ни низкой, ни слишком высокой;
3. Смазочный материал быстро стареет и теряет свои свойства.

Несмотря на то, что современные масла имеют продуманный набор присадок, даже они не могут защитить его от перегрева. Как правило, моторное масло нагревается чуть сильнее, чем антифриз: 90-100°C против 80-90°C. Присадки демонстрируют свою эффективность вплоть до температуры в 100°C (за редким исключением), а при перегреве начинают срабатывать или разлагаться. Как результат, моторное масло после продолжительного перегрева остается лишь заменить – игнорирование такой проблемы может вылиться в поломку двигателя. Избежать проблемы помогает использованием масляного радиатора, в котором смазочный материал охлаждается до оптимальной температуры.

Охлаждающие жидкости

Внутри системы перемещается теплоноситель (жидкость), который при проходе через радиатор охлаждается и возвращается в мотор. Условно все ОЖ делятся на несколько видов:

• Дистиллированная вода. Наиболее экономный вариант, не предусматривающий покупки дополнительного средства. Применяется в теплое время года, когда нет риска замерзания системы.
• Тосол — старое название ОЖ, применяемой в СССР. Раньше такие составы заливались в «Жигули», но сегодня почти не применяются.
• Антифризы — современные охлаждающие жидкости, в состав которых входят специальные присадки. Они отличаются по ресурсу, особенностям защиты от коррозии, наличием добавок и другими особенностями.

Задача современных антифризов состоит в отводе тепла, защите от коррозии и чистке радиатора автомобиля от накопившихся внутри загрязнителей.

При этом антикоррозийная функция считается самой важной, а эффективность этой опции напрямую влияет на цену.  При выборе ОЖ необходимо ориентироваться на рекомендации производителя в привязке к марке автомобиля

Очистка внешних элементов радиатора

Оптимальный вариант — промывка радиатора водой под давлением. Сделать это можно как у себя в гараже (при наличии подходящего компрессора), так и на ближайшей автомойке.

Наилучший вариант внешней очистки радиатора — промывка водой под давлением

Такой способ очистки отлично удаляет даже самые мелкие загрязнения, вроде тополиного пуха, набившегося между рёбрами радиатора. Но нужно помнить следующее:

• напор воды не должен быть слишком сильным, поскольку рёбра радиатора очень тонкие и легко деформируются;
• в воде не должно быть никаких агрессивных химических добавок. К радиатору крепятся резиновые шланги с хомутами и прокладками. Агрессивные моющие средства могут всё это разъесть, и система охлаждения потеряет герметичность.

Методика обработки

Снаружи

Наружная обработка батарей отопления – занятие достаточно простое и необременительное. В принципе, чтобы поддерживать систему в надлежащем состоянии, достаточно в процессе уборки пройтись по каждому радиатору с пылесосом, а затем обработать поверхность влажной тряпочкой с неагрессивным моющим средством.

Впрочем, если с очисткой возникают сложности или нужно восстановить рабочее состояние достаточно старого отопительного прибора, то действуем таким образом:

Если конструкция устройства предусматривает такую возможность, демонтируем защитные экраны, стенки корпуса и решетки в верхней и нижней части изделия. Как правило, именно здесь накапливается основная масса пыли.

Удаление пыли щеткой

• Очищаем эти детали под струей воды, при необходимости используя губку или скребок. После очистки тщательно их просушиваем.
• Сам радиатор обрабатываем пылесосом, удаляя большие скопления пыли с помощью щетки.
• Протираем все поверхности влажной губкой, стараясь не оставлять потеков.

Очистка секций с помощью губки

В принципе, большего и не требуется: главное, не запускать ситуацию до образования плотного пылевого «войлока» между теплообменными пластинами.

Изнутри

Однако привести батарею в порядок снаружи – это даже не половина дела. Куда сложнее выполнить внутреннюю очистку. Чаще всего для решения этой задачи привлекают специалистов с достаточно сложным оборудованием, или же выполняют промывку всей отопительной системы дома за один раз, но при желании можно справиться и своими руками.

Промывка отопительной системы с помощью специального насоса

Действовать нужно таким образом:

• Перекрываем вентили, блокируя подачу теплоносителя в радиатор.
• Откручиваем гайки, которыми батарея присоединяется к трубам тепловой сети.
• Аккуратно сливаем остатки воды из резервуаров.
• Снимаем батарею с креплений и выносим из помещения, поскольку внутренняя очистка почти всегда сопровождается появление большого количества грязи.

Процедура промывки с помощью шланга

Сама очистка осуществляется так:

• Берем киянку (ее можно заменить обычным молотком и деревянным бруском) и тщательно простукиваем все секции радиатора. Такое воздействие ускорит отслоение налета и ржавчины от стенок.
• Наклоняем радиатор на бок, хорошенько трясем и высыпаем из сливного отверстия крупные твердые частицы.
• Затем заливаем в резервуары радиатора горячую воду и составляем примерно на 20-30 минут.
• После этого с помощью душа или шланга выполняем промывку, обрабатывая внутренние поверхности до тех пор, пока из сливного отверстия не будет поступать чистая вода.

Диагностика и ремонт неисправностей радиатора своими руками

Главной диагностической процедурой является периодический контроль системы охлаждения двигателя на предмет утечек и снижения объема охлаждающей жидкости в расширительном бачке. Контролировать количество жидкости можно визуально. Так как жидкость постоянно нагревается и охлаждается, со временем входящая в состав любой ОЖ вода частично выпаривается, что и приводит к общему снижению объема.

Если говорить о неисправностях радиатора, тогда основной является загрязнение его сот и каналов, а также их разрушение. Загрязнение приводит к тому, что циркуляция жидкости внутри устройства ухудшается, ОЖ при движении по большому кругу не успевает остыть. В таких условиях мощности вентилятора перестает хватать, так что перегрев двигателя неминуем.

Начинать ремонт радиатора охлаждения двигателя с загрязненными сотами стоит начинать с обычной промывки сердцевины проточной водой. Необходимо отсоединить нижний патрубок, а далее через горловину начинать заливать воду. Крайне желательно осуществлять промывку сот устройства охлаждения водой под давлением. В ряде случаев, когда радиатор сильно забит, его можно распаять и произвести демонтаж верхнего и нижнего бачков. После демонтажа становится возможным осуществить чистку сердцевины механическим способом.

В процессе эксплуатации верхний или нижний бачок, а также и сами соты начинают течь. Это происходит по причине использования низкосортных охлаждающих жидкостей, механических повреждений и т.д. Если подтекание незначительное, тогда можно попытаться засыпать или залить в радиатор специально предназначенное для временного устранения таких дефектов решение из автомагазина. К «дедовским» методам относят добавку большой порции горчичного порошка, который размокает и затягивает трещину. Как первый, так и второй способ не ремонтирует устройство полностью, а только позволяет устранить течь на время дороги до СТО и постановки автомашины на ремонт.

https://youtube.com/watch?v=0swgbqh-RkU

Что касается расширительного бачка, то пробку на нем при разогретом моторе нужно отвинчивать с аналогичной осторожностью. Слегка прокрутите пробку, но не до конца

Вы услышите характерный звук вырывающегося воздуха, похожий на тот, что возникает при открытии крышки на бутылке газированной воды. После такого стравливания крышку бачка можно постепенно открывать полностью и осуществлять контроль или долив охлаждающей жидкости.

Промывка радиатора системы охлаждения двигателя своими руками. Как и чем лучше промывать радиатор самому изнутри без снятия с машины.Рекомендации.

Основные неисправности автомобильного радиатора системы охлаждения двигателя. Пайка латунного радиатора, самостоятельный ремонт алюминиевого радиатора.

Ржавчина в системе охлаждения мотора и двигателе: что делать и как удалить загрязнения. Доступные способы очистки системы охлаждения своими руками.

Принцип действия герметика для системы охлаждения двигателя. Когда использовать герметик, на какие результаты рассчитывать. Возможные последствия, советы.

Причины и результаты перегрева дизельного двигателя. Что делать, если дизель греется: диагностика и устранение неисправностей. Важные рекомендации.

Как часто требуется замена антифриз. Самостоятельная промывка системы охлаждения от грязи, накипи и ржавчины. Средства для промывки системы охлаждения ДВС.

Щетки для мытья батареи и губки

Для удаления старых загрязнений поможет следующее:

1. Зубная щётка, ёршик или узкая малярная кисть с жёсткой щетиной. Они способны пролезть в самые отдалённые уголки радиатора.
2. Губка. Если прикрепить её на длинную линейку, то она также сможет очистить труднодоступные места.
3. Резиновая перчатка. Нужно надеть её на руку и хорошенько намылить хозяйственным мылом. Затем оттереть трудные пятна на отопительном приборепри помощи пальцев. Можно заменить на старые обрезанные колготки или носки.
4. Щетка для мытья посуды. Используйте данную щетку для мытья батареи. Они продаются в хозяйственных магазинах и имеют удобную длинную ручку.
5. Пульверизатор. Для того чтобы помыть старые батареи внутри, необходимо добавить в распылитель моющее средство и опрыскать загрязнения. Подождать некоторое время и протереть замоченные места влажной тканью.

Принцип работы

Принцип работы системы охлаждения двигателя постоянно контролируется штатнымблоком управления силовым агрегатом

В нынешних моделях транспортных средств детали охлаждения проверяются специальным математическим алгоритмом, позволяющим принимать во внимание самые разные параметры работы не только мотора, но и сопутствующих систем

Отталкиваясь от того, как работает система охлаждения двигателя в нормальном режиме при исправных деталях, система стремится поддерживать их на нормальном уровне. Поэтому электроника включает или выключает на некоторое время те или иные элементы.

Чтобы более подробно узнать, как работает система охлаждения двигателя, рекомендуем посмотреть схему ниже.

Поскольку антифриз принудительно протекает по системе, за него отвечает центробежный насос. Благодаря ему техжидкость прокачивается посредством «рубашки». При выполнении данной работы применение систем охлаждения позволяет добиться охлаждения мотора и нагрева антифриза. Исходя из типа мотора и его схемы, жидкость протекает:

• продольно;
• поперечно.

Схема системы охлаждения двигателя предусматривает два циркуляционных круга — «малый» и «большой». Например, при включениизажигания, когда все детали не нагреты, термостат закрыт, жидкость протекает по малому кругу. Она не доходит до радиатора охлаждения двигателя.

Когда температурный режим доведется до требуемого уровня, происходит открывание термостата — антифриз проникает в радиатор, где и будет происходить уменьшение температуры за счет обдува. Это и есть большой цикл, повторяющийся многократно.

В авто с турбиной охлаждение двигателя происходит по несколько иной схеме. Здесь присутствует два контура, где первый установлен с цельюснижения температуры анифриза, а второй охлаждает воздух. При этом первый контур также разделяется на 2 части — для обслуживания головки блока и блока цилиндров в целом.

Это сделано потому, что схема работы системы охлаждения двигателя предусматривает разницу температуры головки и блока на 15-20 градусов. Таким образом, степень вероятности детонации значительно уменьшается, да и камеры сгорания эффективнее наполняются горючим. В устройство системы охлаждениядобавлена одна особенность — в моторе с турбиной все рабочие контуры имеют собственный термостат.

Сборные радиаторы

высокая жесткость трубки защищены от повре­ждений пластинами малый процент брака невысокая стоимость материалов

не очень высокая теплоотдача сложная оснастка

Повысить теплоотдачу удается расположением трубок в шахматном порядке. Если применить плоскоовальные трубки (уже без турбулизаторов), теплоотдача тоже увеличится. Кстати, такие трубки также обрабатывают дорном.

А что сказать о паяных радиаторах (кроме того, что они несборные)? Такие конструкции требуют соединять трубки с охлаждающей лентой и основанием бачков в специальной печке! Конструкция спекается в печи в среде азота, который помогает освободить алюминиевые поверхности от окислов. Далее через совсем тонкие (лапшевидные) прокладки устанавливают бачки.

Назначение и требования

Если двигатель называют сердцем автомобиля, то кузов – это его оболочка или тело. Как бы то ни было, именно кузов является самым дорогим элементом машины. Основное его назначение – это защита пассажиров и внутренних компонентов от воздействия окружающей среды, размещение посадочных мест и прочих элементов.

Кузов автомобиля

Как к важному конструктивному элементу к кузову предъявляются определенные требования, среди которых:

• стойкость к коррозии и долговечность;
• сравнительно небольшая масса;
• необходимая жесткость;
• оптимальная форма, чтобы обеспечить ремонт и обслуживание всех агрегатов автомобиля, удобство погрузки багажа;
• обеспечение необходимого уровня комфорта для пассажиров и водителя;
• обеспечение определенного уровня пассивной безопасности при столкновении;
• соответствие современным стандартам и тенденциям в дизайне.

Радиаторы охлаждения: особенности конструкции и принцип работы

Потоком воздуха радиатор снижает температуру охлаждающей жидкости. Благодаря специальному насосу охлаждающая жидкость циркулирует по кругу, омывает нагретые стенки и головки блока цилиндров. Это позволяет отводить тепло от нагретых деталей двигателя, и, следовательно, обеспечивает безопасную и бесперебойную его работу. Радиатор, как правило, состоит из следующих элементов: нижний и верхний (либо боковые) баки, сердцевина, крепежные элементы. Сердцевина представляет собой поперечные пластины, через которые проходят вертикальные трубки. Подобное устройство позволяет увеличить площадь соприкосновения охлаждающей жидкости со стенками трубок, тем самым повышает интенсивность снижения температуры рабочей жидкости. Такой тип радиаторов называется пластинчатым и чаще всего встречается на рынке новых радиаторов.

Материалы, которые используются для изготовления устройств, должны иметь высокую теплопроводность. Для изготовления конструкционных элементов традиционно применялась латунь, но в последнее время стало более популярно сочетание пластика и алюминия. Алюминий имеет множество преимуществ. Во-первых, использование алюминия удешевляет процесс производства детали и уменьшает ее конечную стоимость. Во-вторых, алюминий гораздо легче, соответственно и алюминиевый радиатор легче в 2-3 раза, чем его латунный или медный аналог. В-третьих, алюминиевые радиаторы более экологичны, поскольку в их составе не содержится свинец (свинцовый припой), который является загрязнителем окружающей среды. В конце концов, алюминиевые радиаторы долговечнее медных и латунных при одинаковых условиях эксплуатации: срок службы радиатора из алюминия в среднем 10 лет, медный или латунный радиатор прослужит вам около 6-8 лет. В настоящее время большинство производителей уже отказались от производства медных и латунных радиаторов в пользу алюминиевых.

Способ со снятием торпедо на «Калине»

Этот метод рекомендован заводом и используется во всех официальных сервисах. К преимуществам такого способа можно отнести сохранность всех пластиковых элементов и плотная установка печки на свое посадочное место.

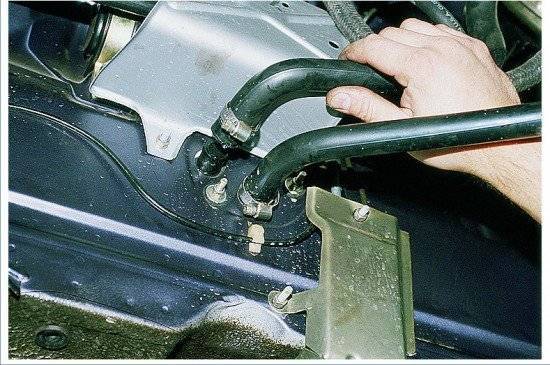

1. Демонтаж начинаем с отключения минусовой клеммы аккумулятора и снятия декоративного жабо под капотом. Вместе с ним убираем корпус воздушного фильтра и сам аккумулятор, освобождая доступ к патрубкам отопительного радиатора.

Снимаем жабо под капотом автомобиля

Отсоединяем шланги, идущие к печке

Автомобиль после снятия передней панели

Процедуру по замене радиатора с полной разборкой удобно совмещать с шумоизоляцией машины или другими подобными работами, когда необходима разборка салона.

Жидкостной и масляный радиатор для авто?

Безусловно, огромное значение имеют свойства материала, но это далеко не все, так как более важными факторами, отвечающими за хорошую работу, являются конструктивные особенности и устройство радиатора автомобиля. Чаще всего, в автомобилях устанавливают жидкостные агрегаты. Посредством насоса жидкость циркулирует в замкнутом контуре, тем самым охлаждая стенки цилиндра и осуществляя отвод тепла от элементов двигателя.

Нашел свое применение и масляный радиатор для авто, который отвечает за охлаждение масла. Они могут быть как высокого, так и низкого давления, а система охлаждения может быть искусственной или естественной. В первом случае установлен дополнительный вентилятор, который обеспечивает воздушный поток, и тем самым охлаждение происходит намного быстрее.

Автомобильный масляный радиатор с естественной системой охлаждения, безусловно, уступает по эффективности своему аналогу. Технология их изготовления довольно трудоемкая, поэтому этим занимаются только лишь оригинальные производители, но при этом всем и срок их службы немалый. Однако, если масляный радиатор автомобиля пришел в негодность, то, скорей всего, его необходимо заменить, т.к. ремонту они не подлежат.

Виды радиаторов

Радиаторы разделяют в зависимости от конструктивных особенностей трубок охлаждения:

• круглые, где полезная площадь ограничена небольшим прямым контактом с воздушным потоком, коэффициент полезного действия невелик, широкое распространение получили из-за низкой стоимости, а также простоты сборки изделия;
• овальные, с лучшими показателями теплоотдачи при этом, цена осталась в бюджетном сегменте;
• спекаемые секции, изготовляются с оптимально подобранным углом контакта охлаждающего потока, надежные, но стоимость превышает бюджетные аналоги;
• монолитно-алюминиевые, используется в системах охлаждения большинства автомобилей иностранного производства, их выгодно отличает высокая надежность, а также максимальная теплоотдача.

Конструкция алюминиевых радиаторов

Началом разработки узлов из алюминия в стране, считают период «холодной войны». Медь была стратегическим и дорогим сырьем, в то же время алюминий дешевле, а сфера использования ограничена. Выпускают два вида устройств, отличающихся технологией создания – сборная и паяная конструкции.

Сборные радиаторы

В сборных радиаторах используют трубки с круглым сечением и межтрубные пластины крепят без использования сварки, что значительно снижает стоимость узла, но ухудшает теплоотдачу. Технология изготовления представлена фиксации вальцовкой округлых сот, через пластичный полимерный или резиновый уплотнитель.

Пластичность прокладки сохраняется только на период сборки узла. Воздействие высоких температур изменяет свойства материала, и зачастую представляет собой место возникновения неисправности. На месте соединения потерявшего герметичность можно увидеть окись, потеки антифриза.

Цельнопаянные радиаторы

Конструкция предусматривает расположение охладительных трубок в шахматном порядке. Такое расположение усиливает теплоотдачу. Технология производства представлена предварительной сборкой конструкции и окончательной обработкой при высокой температуре в печи, обогащенной азотом. Он необходим для удаления поверхности изделия от окислов. Последний этап – установка пластмассовых торцевых бочков. Крепление производится способом волнового вальцевания.

Отдельную категорию представляют изделия, у которых бачки выполнены, как и соты, из алюминия. Массовую популярность они не получили – количество материала для бачка, примерно равно объему, необходимому для изготовления остальных элементов, но реставрируемые раритетные автомобили получают именно такие радиаторы.

Устройство масляного радиатора

По своей сути, это все тот же радиатор с некоторыми доработками. Во-первых, он должен быть относительно небольшим, ведь система охлаждения двигателя и так занимает много места, а масляный радиатор может и вовсе находится прямо перед основным радиатором. Во-вторых, компоновка радиатора должна быть хорошо продумана – в нем не должно происходить перепадов давления. Условно масляные радиаторы делят на два типа:

• С естественным охлаждением. Стенки радиатора обдуваются встречным воздухом по ходу движения автомобиля, что приводит к охлаждению циркулирующего внутри устройства масла;
• С принудительным охлаждением. Радиатор обдувается не только встречным потоком воздуха, но и вентилятором.

И тот, и другой тип радиаторов имеют одинаковое конструктивное исполнение. Это ряд стальных или алюминиевых трубок овального сечения, причем на каждую из трубок, как правило, навита спираль – это позволяет увеличить площадь теплообмена. В отдельных моделях радиаторов между трубками могут располагаться охлаждающие пластины. Еще один элемент масляного радиатора: пара бачков (нижний и верхний). К бачкам приварены штуцеры, к котором и подсоединена трубки подвода и отвода масла. Разумеется, радиатор имеет специальные крепежи, которые позволяют осуществить его монтаж на автомобиль.

Как показывает практика, проходя по трубкам радиатора без специального вентилятора моторное масло охлаждается на 10°C. Принудительное охлаждение серьезно не увеличивает температуру охлаждения при движении автомобиля на большой скорости, а вот на малых скоростях оно оказывается крайне эффективным. Основными факторами, влияющими на эффективность радиатора, считают следующие:

• Материал (фактор эффективности теплопередачи);
• Геометрия трубок;
• Разница температур между маслом и окружающим радиатор воздухом.

Также нельзя не рассказать о таком важном элементе хорошего радиатора, как добавочная турбина. Она улучшает циркуляцию смазочного материала внутри радиатора и предотвращает возникновение заторов

Как результат, в радиаторе исправно циркулирует масло практически любой вязкости. Случаи, когда масло оказывается слишком вязким и его движение по трубкам радиатора затруднено, стоит скорее отнести к проблемам двигателя – даже маслоохладитель без турбины может «прогнать» масло по контуру охлаждения.

Алюминий

Металл из легкой группы, третий химический элемент в мире по распространенности. Алюминий хорошо поддается разным видам механической обработке и литью. Технические характеристики металла:

• высокая теплопроводность и электропроводность;
• металл не магнитится и не горит;
• отличные антикоррозийные свойства.

Устойчивость к коррозии создается за счет образующейся оксидной пленки, защищающей поверхность алюминия от негативных внешних воздействий.

Благодаря высокой пластичности металл используется в разных отраслях, уступая по объему применения лишь железу. Принимает любые формы, обладает долгим сроком службы. Это один из самых легких металлов в мире (почти в 3 раза легче железа), при этом алюминий очень прочен.

Он обладает высокой способностью к соединению с разными элементами, что позволяет получать широкий спектр сплавов. Даже если добавить в состав незначительное количество другого химического элемента, это серьезно изменит характеристики металла и расширит возможности его применения.

В чистом виде алюминий не встречается в природе. Основной объем мирового алюминия производится из бокситов – запасы этого минерала сосредоточены в разных уголках планеты. В России для производства металла используется нефелиновая руда, добываемая в карьерных условиях.

Алюминиевые радиаторы устойчивы к коррозии и обладают отличной теплопроводностью. Ввиду высокой пластичности металла радиаторы не рекомендуется устанавливать в местах, где оборудование может быть подвергнуто механическому повреждению. Для повышения устойчивости металла к внешним механическим воздействиям его поверхность может дополнительно обрабатываться специальной порошковой краской.

Виды

Герметики для масляного поддона отличаются химическими компонентами, температурными допущениями, составляющими химическими элементами, степенью гибкости образуемого шва, уровнем эксплуатационных нагрузок. Основные типы ремсоставов:

Силиконовый

Силиконы, входящие в состав пасты для ремонта системы смазки двигателя, придают ей высокую степень адгезии, способность сохранять свойства при резко меняющихся температурах, диэлектрические свойства, химическую инертность.

Силиконовый состав затвердевает в течение 8–12 минут. Поэтому соединять детали нужно достаточно быстро, чтобы он не успел схватиться.

Преимущества силиконового состава:

• Большая поверхность покрытия для герметизации. Размер отверстия может быть до 6 мм.
• Создает гибкий шов, который выдерживает деформационные и форсированные нагрузки.
• Придает гидрофобность шву.
• Долгий срок эксплуатации.
• Схватывание соединяемых поверхностей в течение 20 минут.

Анаэробный

Эти фиксаторы появились в продаже 4–5 лет назад. Для активации действия анаэробного герметика для поддона двигателя необходимо отсутствие кислорода. Для этого состав наносится на сцепляемые поверхности, которые потом с силой сжимаются, чтобы выдавить воздух между ними. Сцепление происходит в течение 25–35 минут.

Паяные радиаторы

Из алюминиевой ленты вырубаются охлаждающие пластины-ламели. В них предусмотрены «жалюзи» для задержки воздуха, отверстия для трубок и «ограничители», определяющие расстояние между пластинами. Из алюминиевой ленты вырубаются охлаждающие пластины-ламели. В них предусмотрены «жалюзи» для задержки воздуха, отверстия для трубок и «ограничители», определяющие расстояние между пластинами.

В круглые трубки радиаторов вкладывают пластмассовые турбулизаторы для улучшения теплообмена. В круглые трубки радиаторов вкладывают пластмассовые турбулизаторы для улучшения теплообмена.

Каждый готовый радиатор проверяют давлением, превышающим рабочее. Утечек нет. Каждый готовый радиатор проверяют давлением, превышающим рабочее. Утечек нет.
