Восстановление или замена рулевого механизма ВАЗ-2109, ВАЗ-2110

Замена рулевой рейки

Демонтированная рулевая рейка

Для проведения работ потребуется: хомуты, уайтспирит, ветошь, аэрозоль, смазка для подшипника, жидкость WD-40.

Также могут потребоваться:

  • Ключ на «22».
  • Молоток.
  • Кардан.
  • Зубило.
  • Съемник, чтобы снимать наконечники.

Последовательность работ при замене на ВАЗ-2112

  1. Изначально надо побрызгать WD-40 на все крепежи и болты, чтобы в процессе работы их можно было легче откручивать. После этого болты стоит обработать маслом и начинать работу только через сутки после этого. Делать всё надо не спеша, с расстановкой.

«Пшикаем» сюда обязательно

Вынимаем шплинт с крепления и демонтируем рулевой наконечник

Откручиваем ключом гайки крепежей хомутов

Снимаем крепление рейки к рулевому колесу. Откручиваем болты на рулевом валу.

Удобнее всего тащить рейку со стороны пассажира

Для чего нужна рулевая рейка?

Схема рулевой рейки (нажмите для увеличения картинки)

Она передает усилие от руля на колеса. Также при помощи нее можно направлять автомобиль в ту или иную сторону. Этот узел со времени своего появления постоянно усовершенствовался и обновлялся. Но, несмотря на это, рулевая рейка также подвергается износу.

Рейка состоит из:

  1. Ползунка.
  2. Уплотнителя.
  3. Штока.
  4. Тяги с наконечниками.
  5. Крепежей и рычагов поворота.

Все эти элементы работают друг с другом слаженно. Если выйдет из строя хоть один из них, нормально функционировать перестает весь механизм.

Неисправности рейки

  1. Чаще всего из строя могут выходить уплотнители и шток . При этом в передней подвеске может возникать шум и стук при движении.
  2. Болезнь ВАЗовских реек — это сухари .

Лопнул сухарь рулевой рейки

Налет на препятствие, резкое торможение, износ пыльников – всё это может стать причиной выхода элементов механизма из строя. Чтобы избежать такого, рекомендуется к своему авто относиться бережно.

Следите за состоянием пыльников рейки

Также машину в холодное время года не стоит оставлять на долгое время с вывернутыми в сторону колесами. В таком случае гидравлика моментально может выйти из строя.

Замена старых элементов рейки

На новую опорную пластину наденьте демпфирующие кольца так, чтобы тонкая сторона резинок расположилась в середине выреза пластины. На фото это почти не видно, но при покупке ремкоплекта вы найдете в нем две нужные резинки.

Вставьте на место опорную втулку. В специальном углублении есть отверстие, в которое должны попасть два выступа на втулке. После ее установки нужно отрезать лезвием тоненькие резиночки, как на фото.

Снимите стопорное кольцо с вала шестерни специальными щипцами, а затем демонтируйте подшипник.

После этого нужно выпрессовать игольчатый подшипник при помощи особого ключа. Если у вас такого нет, вам потребуется дрель и сверло 1,2-1,5 мм. Высверлите отверстие так, чтобы оно попало на торец подшипника (смотрите фото). Через проделанное отверстие выбейте игольчатый подшипник.

Осталось только хорошенько промыть картер рулевого механизма и вставить новый игольчатый подшипник, который есть в ремкомплекте. Проделанное отверстие можно замазать смесью суперклея с металлическими опилками. Также можно воспользоваться холодной сваркой. Шестереночные механизмы следует смазать смазкой Литол или ФИОЛ.

Собирать все нужно в обратной последовательности. После этого необходимо выставить зазор между гайкой и упором – 0,12 мм.

Итак, самостоятельный ремонт рулевой рейки сэкономить вам немалую денежную сумму, так как вам понадобится для работы только ремкомплект и смазка.


Видео:

Подтяжка рейки со снятием

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

  • Пассатижи;
  • Монтажную лопатку;
  • Накидной ключ на 19;
  • Молоток;
  • Плоскую отвертку;
  • Набор головок — от 10 до 27.

Приступайте к работе:

  1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
  2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
  3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
  4. Демонтируйте пыльник.
  5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

  • Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
  • Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
  • Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
  • Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

  • Снимите шплинт при помощи пассатижей;
  • Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
  • Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
  • Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
  • Полностью открутите гайку шарового пальца;
  • Из отверстия рычага выведите шаровый палец;
  • Отверткой разожмите паз наконечника рулевой тяги;
  • Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
  • На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Статья в тему: Инструкция по замене крана печки на ВАЗ 2114

Регулировка

Рулевая рейка должна быть извлечена, для этого можно воспользоваться инструкцией выше. Проводится регулировка при помощи тисков. Нам нужно «намертво» зафиксировать механизм.

Регулировка проводится следующим образом:

  1. Первым делом определяем величину люфта – для этого нам нужно пошатать за тяги, которые также зовутся среди автомобилистов «усами».
  2. Для подтяжки механизма понадобится специальный ключ. Его можно изготовить своими руками или приобрести готовый вариант на железячном рынке. Он вставляется, а затем проворачивается против часовой стрелки примерно на 10-15 градусов. Опять пробуем шатать усы.

Если операция не принесла результата, её следует повторить. Теперь ключ нужно проворачивать на 7-10 градусов. Проверяйте после каждого поворота. Таким образом, вы устраните люфт, но перетягивать рейку нельзя, иначе рулевое колесо будет зажато.

Пошаговая инструкция разбора и сборки рулевой рейки Ваз 2115

1) В самом начале операции вам нужно будет снять рейку с машины, более подробно о том как это сделать, вы можете изучить в статье под названием: «Замена рулевого механизма на ВАЗ».

2) Теперь с правой стороны (С конца) рейки снимите опору и распорное кольцо как показано на первом фото, сразу же после этого плоскогубцами раскусите хомуты которые удерживают защитный чехол на одном месте (см. фото 2, данные хомуты одноразовые), после чего снимите сам чехол (см. фото 3) с рейки, затем с другой стороны (С конца) снимите ещё одну опору (Металлическую на этот раз) и защитный колпачок, всю данную операцию вы можете увидеть на четвёртом фото.

3) Далее вам нужно будет отвернуть тем самым специальным ключом с восьмигранной головкой на 17, ту самую гайку упора рейки (см. фото 1) и извлечь её после отворачивания, сразу же за этой гайкой будет находиться пружинка (см. фото 3), её тоже нужно снять и убрать в сторонку, ну и при помощи отвёртки стопорное кольцо ещё подцепите как это на последнем фото показано.

4) Следом возьмите в руки рейку и об какую ни будь дощечку постукайте её (Стукайте картером, до того пока из внутренней части его не выпадет упор, более подробно на фото 1 всё смотрите), затем снимите уплотнительное кольцо щитка передка как на фото 2 показано, после чего возьмите в руки отвёртку и при помощи неё снимите пыльник шестерни (фото 3) и стопорящую шайбу (фото 4).

5) После чего переходите к снятию шестерню которая идёт в сборе с подшипником из картера её нужно будет вынуть, для этого гайку крепления подшипника этой шестерни сперва отверните (см. фото 1) и после этого с вала снимите её (На фото 2 показано), затем взять вам нужно будет монтажную лопатку и использовать её как рычаг для гаечного ключа, то есть ключом на 14 захватите лыску шестерни (см. фото 3) и опираясь ключом об эту лопатку, извлеките из картера шестерню совместно с подшипником (фото 4).

Примечание!

6) Теперь вам нужно будет вынуть саму рулевую рейку из картера, для этого просто наклоните картер и рейка сама выпадет (см. фото 1), после чего отвёрткой плоской подденьте опорную втулку и выньте её из картера как показано на фото 2, вместо этой втулки вам нужно будет установить на это место новую втулку, но прежде чем новую установить, оденьте на неё новые демпфирующие кольца (см. фото 3, при установки следите за тем чтобы их тонкая часть находилась против разреза втулки) и установите после этого втулку на своё место (см. фото 4, аккуратно втулку устанавливайте и смотрите чтобы выступы не выпирали, всё должно быть чётко и резиновые демпфирующие кольца ещё не забудьте разрезать и удалить их части со втулки).

7) Идём дальше, теперь снимите плоскогубцами стопорное кольцо с червяка (см. фото 1), после этого специальным съёмником выпрессуйте шариковый подшипник и тем самым его снимите (см. фото 2), дальше переходите к снятию игольчатого подшипника, вам нужен будет либо специальный съёмник, либо же подручными средствами можно будет запастись, а именно молотком и дрелью, дрелью диаметр сверла у которого будет 2 мм, вам нужно будет в торце картера (Как показано на фото 3) просверлить два отверстия через которые вы и будете выбивать подшипник, после того как просверлите, вставьте в оба отверстия гвозди и ударяя по ним молотком, извлеките игольчатый подшипник из картера как на последней фотографии это показано.

Сборка:
Собирается весь механизм в обратном порядке разборки, но только важно знать некоторые моменты, а именно внутреннюю часть картера рулевого механизма промойте, кроме того зубья у самой рейки как показано на фото ниже хорошенько смажьте смазкой ФИОЛ-1, этой же смазкой смажьте ещё зубья у червяка (Его ещё приводной шестерней называют, он ещё в сборе с подшипником идёт) и оба подшипника ей смажьте, а уже полость над гайкой подшипника приводной шестерни заполните смазкой УНИОЛ-1 и после этого соберите весь механизм в обратной последовательности

Снятие и разборка рулевой рейки в автомобиле ВАЗ 2109

Для проведения ремонтных работ следует приобрести ремонтный комплект, который в зависимости от вида неисправностей рулевой стойки может быть неполным или полным. Неполный ремкомплект включает в себя детали, одноразовые хомуты и резиновые изделия, требующие периодической замены.

Ремонтный комплект рулевой рейки ВАЗ 2108, 2109

При поломке или износе зубьев и шлифованной поверхности нужно будет приобрести полный ремкомплект, в который могут входить все детали, начиная с зубчатой пары, игольчатого и шарикового подшипника, заканчивая прижимной пружиной. В такой ремонтный комплект не входит только картер.

Также потребуется стандартный набор инструментов и ряд специальных приспособлений и инструментов:

  • внутренний восьмигранник 24 мм с отверстием посередине диаметром 18,5 мм;
  • восьмигранник 17 мм;
  • выжимной съёмник шаровой опоры;
  • съёмник для шарикового подшипника;
  • ключ для снятия игольчатого подшипника;
  • острогубцы для снятия стопорного кольца подшипника;
  • слесарные тиски;
  • смазка «Фиол-1», «Литол-24» или аналогичные смазочные материалы, которые не будут терять свою текучесть при низких температурах.

Для снятия рулевой рейки автомобиль ВАЗ 2109 нужно поставить над смотровой ямой для обеспечения свободного доступа к передним колёсам и подкапотному пространству.

Затем следует затянуть ручной тормоз, упереть задние колёса, а передние поставить прямо. Домкратом приподнять передние колёса до провисания и подставить под них опоры. После этого открутить гайки крепления и снять правое колесо.

Для обеспечения доступа через моторный отсек следует снять воздушный фильтр и отсоединить аккумулятор. Все снимаемые детали и крепёж нужно складывать в специально подготовленную тару. Это обеспечит сохранность деталей и упростит процесс сборки.

Этапы демонтажа рулевой стойки:

  1. Внутри салона между педалями шарнирной головкой открутить на два оборота стопорный болт, который стягивает рулевую муфту на шлицевом хвостовике зубчатого вала. Если муфта не разожмётся, можно с помощью слабого постукивания молотком освободить шлицы;
  2. Снять наконечники рулевых тяг, выпрямляя плоскогубцами загнутый конец шплинтов наконечников. Шплинты вытаскиваются накидным ключом 19 мм. После чего скручиваются гайки и съёмником выжимаются шаровые опоры из поворотных рычагов стоек подвески;
  3. Через моторный отсек снимается защитный кожух, прикреплённый трёмя гайками с шайбами и граверами. Головкой 13 мм откручивают две самостопорящиеся гайки, которые удерживают скобу крепления картера рулевой рейки к автомобильному корпусу;
  4. Картер через алюминиевые пластины нужно зажать в слесарных тисках;
  5. Зубилом и молотком отогнуть углы стопорной пластины, защищающей от самопроизвольного откручивания болтов крепления внутренних наконечников рулевых тяг;
  6. Головкой 22 мм открутить болты, снять стопорную и соединительную планки, отсоединить обе тяги;

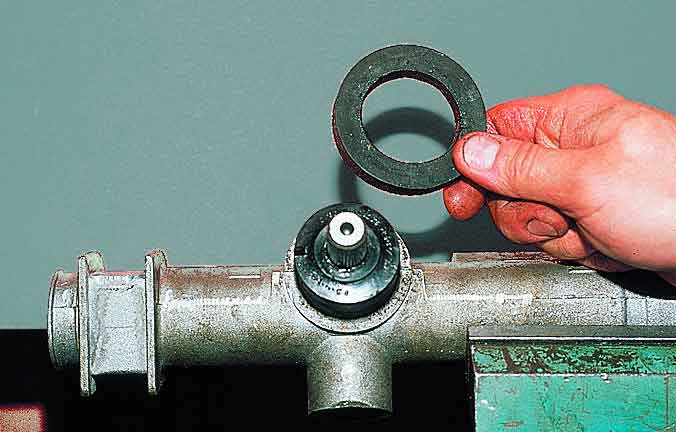

  7. Снять резиновую опору, распорное кольцо с одной стороны, а с другой отсоединить резиновый колпачок и разъёмную опору, вытащить отверткой резиновый пыльник, защищающий вал шестерни;
  8. Кусачками срезать два пластиковых хомута и снять защитный чехол.

После разборки следует произвести осмотр резиновых элементов для выявления их степени износа. При отсутствии повреждений и изнашивания их можно использовать снова при сборке. Старые детали следует заменить на новые.

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук

.который отдает в руль . Либо стоя на месте, может бытьстук при повороте руля . Это первые признаки того, что пора делатьремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки:

1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?

Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая. Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки :

  1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
  2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:

  1. купить новую рулевую рейку
  2. восстановить рулевую рейку на СТО
  3. отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:

  1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
  2. Более полный комплект с подшипниками и валами стоит порядка 500р.
  3. Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Как самостоятельно провести ремонт

Для ремонта своими руками вам потребуется приобрести специальный комплект из мелких комплектующих механизма, состоящий из: игольчатого и опорного подшипника, пластиковой втулки, прокладок, колец, рейки, кожуха и стяжек для пыльника. Существует два вида комплектов: для капитального и частичного ремонта. Лучше всего брать первый вариант, так как неизвестно что вам потребуется заменить в процессе разборки реечного механизма.

Ремонт проводится следующим образом:

  1. Удалите с рейки торцевые колпачки, упоры и пыльник. Оценивайте состояние каждого снятого элемента. Те, что имеют повреждения, необходимо будет заменить.
  2. Восьмигранником снимите резьбовые пробки, чтобы получить доступ к пружинам, стопорным кольцам и упорным втулкам.
  3. Снимите подшипник и оцените его состояние. При малейших подозрениях на неисправность, стоит поставить новый.
  4. Извлеките приводную шестерню и саму рейку.
  5. Замените втулку приводного вала, установив новые резиновые части.
  6. На втулке часто имеет еще одна резинка, которая защищает ее. Сначала установите эту запчасть в картер, а потом острым ножом срежьте лишнюю резинку.
  7. Если у вас есть специальный съемник для игольчатого подшипника, то воспользуйтесь им. В противном случае вам потребуется взять дрель с установленным в ней сверлом диаметра 1.5 миллиметра. Сначала сделайте сверлом отверстие, которое ослабит торец подшипника, а потом выбейте его пробоем из картера.
  8. Очистите картер от мусора и загрязнений. Металлическую стружку, оставшуюся после сверления, перемешайте с суперклеем и утрамбуйте в сделанном отверстии.
  9. Смазкой Литол-24 тщательно обработайте все подвижные части рулевой рейки, в том числе и ШРУСы.
  10. Выполните обратную сборку, устанавливая на рейку новые запасные части.

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

  • плоские отвёртки разных размеров;
  • монтировка или монтажная лопатка;
  • небольшой молоток;
  • плоскогубцы;
  • динамометрический ключ;
  • набор торцевых и накидных ключей размером от 10 до 27;
  • рожковые ключи на 10, 13, 15;
  • спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.

Как снять деталь с авто для проверки

Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно

Последовательность снятия рейки:

  1. Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки.

  2. Откручиваем крепление и снимаем пыльник рулевого механизма.
  3. Поднимаем переднюю часть автомобиля, устанавливаем на опоры.
  4. Снимаем передние колёса и левый подкрылок.
  5. Рулевую рейку можно демонтировать с тягами или без них.
    • Для снятия рейки без тяг надо открутить стопорную пластину и болты крепления тяг к рейке. Затем отводим тяги в сторону.
    • Если механизм демонтируется с тягами, их предварительно отсоединяют от поворотных рычагов.
  6. При выпрессовке шаровых пальцев используется съёмник.
  7. При выкручивании рулевого наконечника из тяги необходимо зафиксировать количество витков регулировочного болта. Это облегчит установку схождения колёс при обратной сборке.
  8. При помощи монтировки подаём весь механизм вперёд, до полного выхода вала рулевой рейки из отверстия в моторном щите.
  9. Весь механизм извлекается через колёсную арку.

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Поменять деталь необходимо в следующих случаях:

  • трещина в корпусе рейки или сорвана резьба крепления наконечников;
  • очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
  • коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
  • рейка деформировалась после аварии.

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Установка новой

После проведения диагностики и ремонта рейки устанавливаем её на место:

  1. Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
  2. Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.

Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.

Снятие рулевой рейки

В случае неизбежности демонтажа рулевого механизма, следует установить автомобиль на ровную поверхность или на подъёмник. Должно быть достаточно места, чтобы нараспашку открыть водительскую дверь. Отключаем АКБ. Снимаем передние колёса, предварительно вывесив передок автомобиля.

Перемещаемся в салон машины. Под педалями тормоза и сцепления есть узел, соединяющий рейку и колонку. Это карданная передача. Откручиваем болт, который зажимает кардан на шлицевой части механизма и вынимаем его. Соединение следует немного разжать, вставив в разрез мощную отвёртку.

Следующий этап – отсоединение наконечников от поворотных кулаков. Сначала, с одной стороны: вынимаем шпильку и откручиваем гайку. Молотком щадяще стучим по кулаку, пока наконечник не выскочит из посадочного места. Затем, переходим на другую сторону, и проделываем аналогичную операцию.

Теперь, осталось отсоединить сам агрегат. Он крепится 4 болтами к щиту в моторном отсеке. Отворачиваем болты и освобождаем хомуты. Узел полностью отсоединён. Движением вниз, освобождаем шлицевой паз механизма от колонки. Далее, аккуратно вытягиваем агрегат, через колёсную нишу и размещаем на верстаке.

Разборка рулевой рейки

Если же решено произвести ремонт, то дальнейшая последовательность действий такова:

Шестигранным ключом выкручивается заглушка упора рейки и извлекается пружина, находящаяся под ней.

Далее ударом по корпусу через деревянную проставку выбивается сам упор.

С левой стороны механизма с него снимается опора крепления и удаляется заглушка.

Срезаются пластиковые хомуты пыльника, и он снимается с картера.

Извлекаются пыльник и уплотняющее кольцо вала шестерни.

Затем снимается стопорное кольцо вала и выкручивается гайка крепления подшипника вала.

Далее ключом на 14 выворачивается вал с шестерней и подшипником.

После извлечения шестерни из картера вынимается сама рейка. Далее уже извлекается с картера пластиковая втулка рейки.

Чтобы снять подшипник с вала шестерни, нужно снять стопорное кольцо, а после стянуть с вала подшипник при помощи съемника.

Сборка механизма производится в обратной последовательности, но с использованием ремкомплекта. Меняются подшипники, используются новые подшипники, втулки, уплотнители и стопорные кольца.

Здесь читайте, как проводить ремонт рулевой рейки ВАЗ 2110.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
