Насос охлаждающей жидкости: устройство и принцип работы

Чем отличаются вихревые и центробежные конструкции?

Центробежный агрегат по габаритам более массивен, чем самовсасывающий вихревой водяной насос, отличающийся компактными размерами

Зато центробежные насосы издают мало шума, что важно при эксплуатации в быту. Вихревые модели реализуются по меньшей цене, что также немаловажно для потребителя

При этом напор воды, создаваемый вихревыми помпами, до семи раз может превосходить возможности центробежных моделей.

При выборе самовсасывающего насоса не стоит руководствоваться лишь ценами, так как дешевое оборудование может не обеспечить нормальную работу водоснабжающих систем. Отталкиваться желательно от назначения насоса и его технических характеристик. При грамотном выборе модели насоса и соблюдении рекомендаций производителя по способу ее эксплуатации можно рассчитывать на длительное функционирование приобретенного оборудования.

Последствия поломки

Пришедший в негодность насос способен наделать много бед. Величина ущерба зависит от того, как задействована помпа в автомобиле – от ремня ГРМ или привода генератора. Аварийные ситуации выглядят следующим образом:

  1. Начинает протекать прохудившийся сальник либо прокладка. Уровень антифриза в системе уменьшается, что чревато перегревом мотора, если не заметить неполадку вовремя.
  2. Из-за разбитого подшипника заклинивает вал насоса. От рывка приводной ремень слетает или рвется.
  3. Когда подтекает сальник помпы, вращающиеся шкивы разбрасывают жидкость во все стороны. Намокшие ремни проскальзывают и быстрее изнашиваются.

Наихудший вариант – разрыв ременного привода ГРМ вследствие заклинивания подшипника. Для многих автомобилей это ведет к дорогостоящему ремонту силового агрегата, поскольку днища поршней ударяют по тарелкам открытых клапанов и загибают их толкатели. В лучшем случае придется снять ГБЦ и поменять клапанную группу, в худшем – выбросить пробитые поршни и треснувшую от удара головку цилиндров.


Слетевший ремень привода генератора не нанесет ущерба, разве что исчезнет подача электроэнергии в бортовую сеть и начнет разряжаться аккумулятор. Но параллельно возникнет перегрев мотора, ведущий к ускоренному износу цилиндропоршневой группы.

Возможные проблемы после замены

К сожалению, за видимой простотой снятия и установки помпы может скрываться несколько проблем. Например, помпа очень чувствительна к перетяжкам — стоит немного перекрутить болты, как выдавливается прокладка. Таких нюансов после замены может возникнуть множество.

Появился шум

Шум и свистящие звуки помпы во время движения — это самая распространённая проблема после замены. При этом причин новых звуков может быть несколько:

слишком сильно закручены болты;

Если на работоспособность системы охлаждения шум никак не влияет, то есть циркуляция жидкости осуществляется в штатном режиме, то деталь можно не менять.

Стала плохо греть печка

Если после замены печка в салоне стала выдавать чуть тёплый воздух или же совсем перестала греть, то налицо воздушная пробка в системе охлаждения. Необходимо прогреть автомобиль до рабочей температуры и резко погазовать — как правило, этих мер хватает, чтобы пробка была преодолена, и печка заработала в обычном режиме.

Также проблемы с «отоплением» могут возникать и из-за того, что на новой детали лопасти крыльчатки имеют немного другой зазор. Решить эту проблему невозможно, поэтому рекомендуется изначально подбирать помпу того же производителя, что и старое изделие, с идентичной маркировкой.

Рекомендуется хорошо погазовать, чтобы пробить воздушную пробку

Чинка

https://forum.uazbuka.ru/archive/index.php/t-124342.html

Сильно греется мотор

Перегрев двигателя может быть связан только с некачественной работой системы охлаждения. Следовательно, если после замены двигатель начал сильно греться, помпа не выполняет своих функций или работает «в полсилы». Рекомендуется немедленная замена.

Принцип работы

Главной составляющей водяного насоса, осуществляющую основную работу, является ротор, или рабочее колесо (крыльчатка). Как правило, ротор делают из стали, меди или чугуна. Состоит он из двух дисков, соединенных друг с другом. Между ними находятся изогнутые лопатки, идущие от центра к краям. Изгиб направлен против оси вращения самого колеса. В центре колеса имеется горловина (отверстие), ее диаметр равен диаметру патрубка, через который происходит всасывание воды или любой другой жидкости. Патрубок и колесо имеют плотное соединение, чтобы лопатки имели контакт с поступающей водой. Лопасти ротора расположены так, чтобы не допустить протекания жидкости в щели, а свободное место было лишь в дисковых желобах.

Роторы бывают нескольких типов:

  • Открытого (открытые лопасти, расположенные на одном диске);
  • Закрытого;
  • Штампованного;
  • Клепаного;
  • Литого.

Форма лопаток может быть как прямая, так и под углом, что влияет на скорость вращения. В высокоскоростных насосах лопатки идут от втулок. Крепление колес с такими лопатками осуществляется шпонками. В простых бытовых маломощных водяных насосах используют клепаные крыльчатки.

Ротор крепят на вал, который передает ему вращательный момент. Вал установлен на подшипники, чтобы исключить вибрации и перекос в процессе работы.

Водяной насос может немного отличаться по размерам в зависимости от модели

Материалом для изготовления валов простых насосов служит сталь, для насосов с повышенной нагрузкой их делают из легированной стали со сплавом хрома, никеля или ванадия, из нержавеющий стали — для насосов, перекачивающих различные кислоты. При неотрегулированной балансировке вала может возникнуть вибрация, что станет причиной серьезной поломки.

Валы бывают:

  • Гибкие — применяются в насосах с превышением критических оборотов;
  • Жесткие — используются для насосов спокойного режима работы, без высоких скоростей;
  • Слитные (рабочий вал насоса выполняет еще и функцию вала двигателя) — в бытовых насосах, в которых на ротор электродвигателя устанавливают крыльчатки насоса.

Подшипники водяных насосов делают с чугунными вкладышами, которые залиты баббитом. Их смазывают жидкой или густой смазкой. Подшипники бывают роликовые, шариковые, резиновые, текстильные и т.п. К корпусу относится также кожух и является его частью. Резиновая прокладка между кожухом и корпусом служит для герметизации.

Сальник для защиты двигателя от воды расположен на стыке рабочей камеры и задней стенки. Он имеет мягкую набивку из хлопка, бумаги или асбестового шнура. Со стороны всасывания жидкости на сальнике установлен водяной затвор. Устройство сальника содержит муфту и уплотняющее кольцо, к которому из нагнетательного трубопровода поступает жидкость, не дающая попасть воздуху в рабочую камеру.

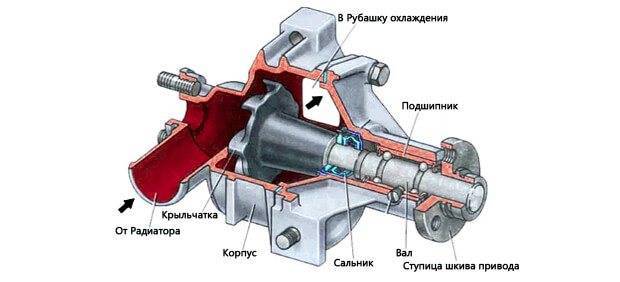

Принцип работы помпы

Когда двигатель запущен и жидкостной насос начинает работу, тогда вращение рабочего колеса от привода (в большинстве случаев обеспечивается ремнем от шкива коленчатого вала) создает на входе насоса разрежение. Благодаря этому охлаждающая жидкость, которая находится в радиаторе и расширительном бачке, подается в насос. Далее жидкость оказывается уже внутри насоса и попадает на крыльчатку. После того, как она пройдет по лопастям рабочего колеса, центробежная сила выбросит ОЖ на выход из помпы. Оттуда жидкость поступит в рубашку охлаждения блока цилиндров силового агрегата. Если подробнее проследить путь ОЖ в системе после запуска ДВС, получаем следующее:

  1. Жидкость, находящаяся в нижнем бачке радиатора, через канал в центре корпуса жидкостного насоса проходит внутрь помпы.
  2. Вращение крыльчатки создает центробежную силу, которая буквально отбрасывает охлаждающую жидкость к стенкам корпуса помпы. Так как в системе появилось давление, созданное насосом, это давление обеспечивает нагнетание охлаждающей жидкости через особый канал в распределительную трубку, которая расположена в головке блока цилиндров мотора.
  3. Через отверстие этой трубки охлаждающая жидкость первым делом окажется в патрубках около разогретых выпускных клапанов.

Указанная схема движения жидкости в такой последовательности обеспечивает немедленное и первоочередное охлаждение именно тех деталей силового агрегата, которые максимально нагреваются. Далее жидкость следует по рубашке двигателя, охлаждая остальные теплонагруженные элементы мотора.

Если основной клапан термостата закрыт, тогда охлаждающая жидкость проходит по рубашке охлаждения и попадает в перепускной канал, по которому происходит её возврат обратно в центробежный жидкостной насос. Если термостат открыт, то во время движения жидкости по большому кругу она поступает обратно в помпу из нижнего радиаторного бачка. Подвод жидкости реализован через нижний подводящий патрубок.

Системы с дополнительным насосом

Существуют системы охлаждения двигателя, в которых могут быть установлены сразу два насоса охлаждающей жидкости. Если основной насос отвечает за главную функцию, то дополнительный насос может выполнять одну из целого ряда функций зависимо от конструкции самого двигателя:

  • Обеспечение дополнительного охлаждение двигателя, что актуально для стран с высокой круглогодичной температурой наружного воздуха.
  • Дополнительная центробежная помпа позволяет работать автономному отопителю, который может быть включен в общую схему системы охлаждения силовой установки;
  • Охлаждение отработавших газов в системе рециркуляции отработавших газов;
  • Еще один насос может использоваться для охлаждения турбокомпрессора на таких двигателях, которые оборудованы наддувом;
  • Вторая помпа может быть установлена для того, чтобы прокачивать охлаждающую жидкость после остановки двигателя. Такое решение используется для того, чтобы избежать перегрева силовой установки уже после остановки мотора и деактивации основного механического насоса.

Статья в тему: Покраска и полировка автомобильной двери своими руками — подробное руководство

В подавляющем большинстве случаев дополнительный насос охлаждающей жидкости оборудован электрическим приводом. Дополнительная помпа является элементом, который управляется системой управления ДВС. Управление устройством реализовано по команде электронного блока управления силовым агрегатом автомобиля. Получается, что включение и выключение помпы происходит под контролем ЭБУ.

Конструкция и особенности

Помпа – одна из главных составляющих системы
охлаждения ДВС. Она представляет собой насос центробежного типа, включающий
рабочее колесо и вал со шкивом. Корпус механизма может быть чугунным или
алюминиевым. Также в корпусе предусмотрены каналы для отвода антифриза к
крыльчатке. Между блоком цилиндров ДВС и корпусом имеется прокладка, что
исключает утечку охлаждающей жидкости.

Основной рабочий элемент помпы – крыльчатка.
Она создает давление жидкости в системе. Крыльчатка устанавливается на
приводной вал. С обратной стороны вала имеется приводной шкив.

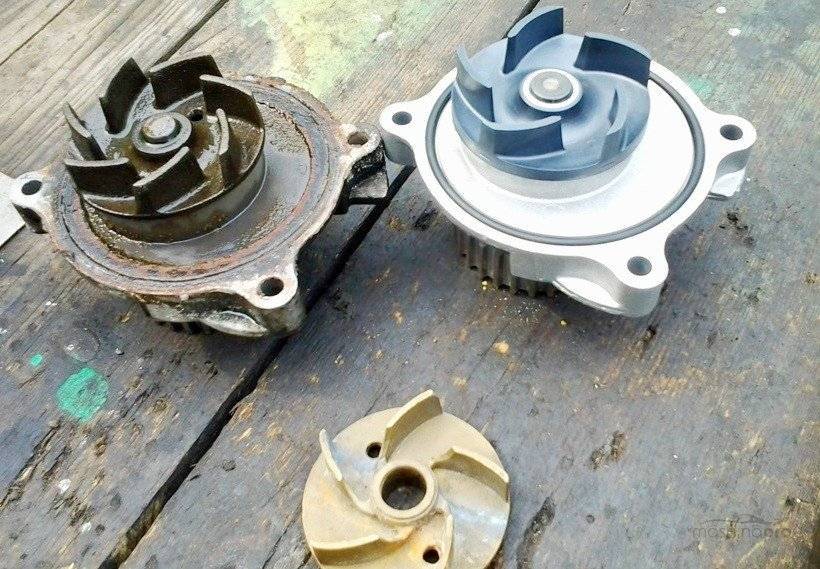

Крыльчатка помпы
Крыльчатка помпы

Водяной насос устанавливается в передней части
ДВС, зачастую около термостата. Помпа автомобильная имеет электрический или
механический привод. Последний более распространен среди автопроизводителей.
Такая помпа приводится в действие от шкива коленчатого вала ремнем. На машинах
с цепным ГРМ это отдельный приводной ремень, а на ременных он может быть
объединен с системой газораспределения. Принцип работы прост: шкив коленвала
вращает ремень, а последний приводит в действие насос. Электрическая помпа
имеет отдельный электродвигатель с системой управления (часто подобные насосы
встречаются на немецких авто). Принцип ее работы заключается в следующем. Электронный
датчик считывает температуру антифриза и дает сигнал на включение помпы только
при +30°С и выше. Далее срабатывает кольцевая диафрагма, жидкость
циркулирует по системе в полном объеме.

Поломка помпы и течь охлаждающей жидкости

Внимание! Открывать крышку радиатора или расширительного бачка на разогретом двигателе крайне опасно! Это может привести к серьезным ожогам! Обязательно дайте двигателю остыть

Только после остывания двигателя медленно отвинчивайте указанные крышки, продолжая соблюдать при этом максимальную осторожность

Если герметичность системы не нарушена, уровень охлаждающей жидкости в норме, но жидкостной насос не обеспечивает циркуляцию жидкости, это закономерно приводит к тому, что температура двигателя быстро повысится. На это укажут показания на панели приборов при условии полностью исправного датчика. Всегда помните, что даже нескольких минут езды в таком режиме даже с минимальными нагрузками на мотор уже будет достаточно для закипания ОЖ в радиаторе и заклинивания силовой установки.

При обнаружении перегрева по причине отказа помпы или выявлении интенсивной течи на заведенном и/или заглушенном моторе, нужно немедленно прекратить дальнейшее движение. Помпу может уже почти заклинить по причине разрушения подшипников, о чем скажет характерный металлический звук в процессе работы. Вполне очевидно, что в случае сильной течи тоже нельзя ехать дальше даже тогда, когда Вы имеете возможность долить ОЖ до нормального уровня. Лучше добраться с такими неисправностями до места ремонта, но уже не своим ходом, или приступить к ремонту на месте.

Еще одним признаком поломок помпы является слабое подтекание или следы утечки антифриза в том месте, где установлен центробежный насос. Если явной и сильной течи нет, тогда необходимо дать двигателю остыть. Только затем можно долить ОЖ до нормального уровня. После долива возможно продолжить движение, так как циркуляция жидкости все равно будет обеспечивать нормальное охлаждение. Главное в таком случае-постоянный контроль уровня жидкости в расширительном бачке и регулярный долив по дороге до ближайшего СТО, так как нормальная эксплуатация машины становится невозможной.

Учтите, что рядовые нагрузки на мотор при наличии даже слабой течи из помпы недопустимы, так как течь может немедленно увеличиться и стать интенсивной при условии продолжения эксплуатации двигателя в обычных режимах.

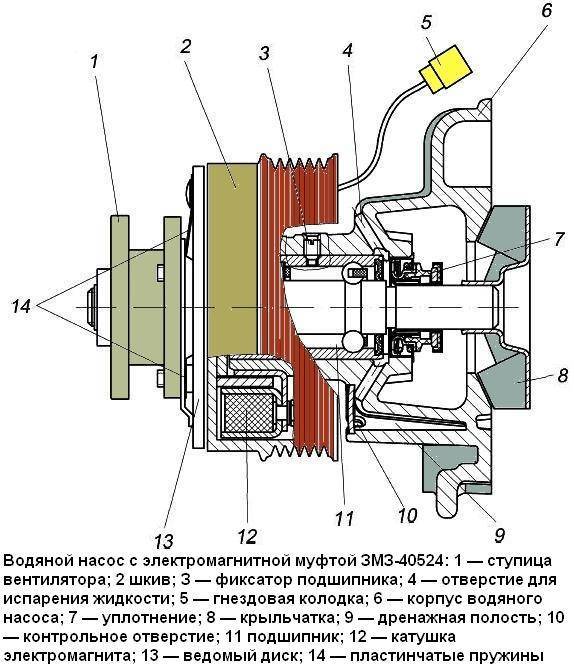

Конструкция и принцип действия насоса

Не помешает рассмотреть, из чего состоит и как работает автомобильная помпа. Элемент представляет собой корпус в виде крепежного фланца с отверстиями, изготовленный из алюминиевого сплава. К нему крепятся остальные детали:

  • основной вал с подшипником запрессован в центральном отверстии корпуса;
  • крыльчатка из пластика или металла насажена на внутренний конец вала;
  • ведомый шкив (бывает зубчатый либо ручьевой) установлен на внешнем конце вала;
  • чтобы тосол не вытекал наружу по оси, узел прохода вала сквозь корпус уплотнен специальным сальником.


Фланец водяного насоса прикручивается к блоку цилиндров или переходнику таким образом, что крыльчатка оказывается в потоке охлаждающей жидкости, а ведомый шкив располагается на одной оси с ведущим шкивом коленвала. Для уплотнения соединения под фланец ставится прокладка. Принцип работы помпы чрезвычайно прост: коленчатый вал двигателя вращает крыльчатку насоса посредством приводного ремня. Чем выше обороты двигателя, тем интенсивнее антифриз перекачивается по системе. Срок службы элемента составляет от 40 до 140 тыс. км пробега в зависимости от марки и модификации автомобиля. На дорогих импортных машинах перекачивающее устройство работает дольше, на отечественных авто – меньше.

В некоторых автомобилях установлена помпа, действующая от собственного электрического привода. Такая новация не нашла широкого применения по причине удорожания конструкции и снижения надежности.

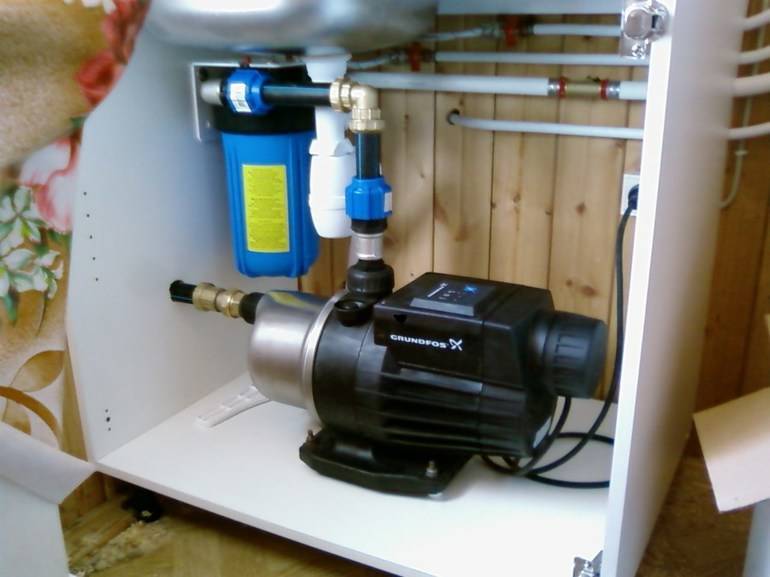

Электрические разновидности для домашнего водопровода

Центробежные

Роль рабочего органа выполняет колесо с лопатками, помещённое в корпус. Корпус имеет два патрубка: для всасывания воды, расположенный напротив центра вращения колеса, и для подачи, расположенный на периферии в диаметральной плоскости.

Принцип работы основан на использовании центробежной силы. Вода подаётся в центр колеса. Вращаясь, лопатки захватывают воду и отбрасывают её к стенкам корпуса. Таким образом, в центре возникает разряжение, под действием которого всасывается новая порция воды, а по краям создаётся избыточное давление, вытесняющее воду в выходной патрубок.

Центробежные насосы для воды могут быть погружного или поверхностного исполнения.

Поверхностный водонасос этого типа сможет поднять жидкость с глубины не более восьми метров. Гидроагрегаты этого типа неспособны к сухому всасыванию, то есть перед использованием их необходимо залить водой.

Для увеличения глубины всасывания применяют инжекторные устройства, которые позволяют поднимать воду с глубины до пятидесяти метров.

Инжектор может встраиваться и в корпус насоса. При такой конструкции аппарат становится очень шумным, и устанавливать его в жилых помещениях не рекомендуется.

Вихревые

Вихревые электронасосы могут работать со смесью воды и газа благодаря своей конструкции и применению особой крыльчатки — импеллера, который захватывает воздух и продвигает его внутрь улиткообразного корпуса. Внутри корпуса есть небольшое количество воды, воздух перемешивается с жидкостью и выводится через выходной патрубок. В результате этого в корпусе создаётся разряжение, и происходит втягивание воды через входной патрубок.

Импеллер действует подобно инжектору и позволяет закачивать воду на высоту до 20 метров.

Роторные

Состоит такой насос из цилиндра, перемещающегося внутри его поршня, и двух клапанов на входе и выходе. При перемещении поршня вниз происходит сжатие воды в цилиндре,  и вода вытесняется вверх, а при обратном движении создаётся разряжение, и в полость цилиндра поступает следующая порция воды.

Помповые агрегаты

Помпы могут приводиться в действие разными способами, но в быту чаще всего применяют моторизированные. Их работа обеспечивается бензиновыми или дизельными двигателями внутреннего сгорания. Конструкция исполнительного механизма позволяет перекачивать жидкости с твёрдыми частицами диаметром до 5 мм.

Производительность мотопомпы весьма велика, поэтому их применяют там, где необходимо перекачать большое количество воды, например: осушение водоёмов, пожаротушение, орошение полей. Мотопомпы по многим показателям отстают от электронасосов, зато они автономны, мобильны и не зависят от электросети.

Струйные гидравлические устройства

Эти насосы не способны создать на выходе давление, но их можно использовать для поднятия воды из неглубокого колодца в ёмкость на поверхности. В струйных устройствах нет движущихся частей. Роль рабочего механизма выполняет струя газа или жидкости.

К струйным гидравлическим устройствам относятся аэролифты. Устройство аэролифта следующее. Труба небольшого диаметра опускается в колодец. На расстоянии 20 см от нижнего края трубы есть патрубок, к которому подключается шланг от компрессора. Труба должна быть погружена в воду так, чтобы воздушный патрубок находился ниже уровня жидкости минимум сантиметров на тридцать. При подаче воздуха от компрессора пузырьки движутся вверх и подхватывают воду, которая находится выше них, таким способом газо-водяная смесь продвигается по трубе и выливается в ёмкость наверху.

Для максимально эффективной работы такого устройства нужно экспериментально подобрать необходимое давление воздуха в системе.

Вариант управления

Автоматические модели можно использовать в течение долгого срока без вмешательства со стороны использующего. У них имеется множество датчиков:

  • давления;
  • сухого хода;
  • защиты от короткого замыкания.

При появлении угрозы короткого замыкания, засорения или любой другой, способной привести оборудование к поломке, цепь управления отключает насос.

Модели ручного типа используются совсем по-другому. Строение их тоже отличается от прочих видов. Ремонт такому агрегату требуется гораздо чаще. Поэтому для бытового использования больше подходит автоматическое управление. Пусть оно стоит дороже, но со временем этот выбор окупается.

Погружное оборудование для водоснабжения дома

Лучший насос для воды для дома или дачи, где проживают подолгу, – погружной. Он хорошо подходит, если планируется монтаж системы водоснабжения от глубокой скважины (свыше 9-10 м). Все погружные модели снабжены автоматической защитой от «сухого хода».

Устанавливать погружной насос можно, если он не будет касаться дна, а высота водного слоя над ним будет не менее 1 м. Это необходимо по нескольким причинам. Во-первых, чтобы двигатель нормально охлаждался, должно быть достаточное количество воды. Во-вторых, уровень воды в скважине или колодце не стабилен. Он может изменяться в зависимости от сезона

Важно, чтобы при этом насос не оказался слишком близко к зеркалу воды, иначе могут возникнуть сложности с водоснабжением. Насос не должен достигать дна на 2-6 м, чтобы грязь и песчинки со дна не попадали во входной патрубок

Водяная помпа

По принципу действия создания вакуумной камеры насосы также различаются.

Они бывают:

  • Центробежные;
  • Вибрационные;
  • Вихревые.

Центробежный водяной насос перекачивает жидкость с помощью вращения рабочего колеса. Вращаясь, рабочее колесо создает центробежную силу, которая вытесняет потоки жидкости или воды на большие расстояния. Благодаря этому давление в центре рабочего колеса уменьшается, за счет чего происходит приток жидкости.

Рабочей силой вибрационных водяных насосов является электромагнитный двигатель. Магнит под действием переменного тока притягивает и отпускает поршень, заставляя его менять свое положение десятки раз в секунду. Создающиеся вибрационные колебания способствуют всасыванию жидкости в рабочую камеру. Затем жидкость выталкивается в напорный патрубок через клапан. Вихревой насос имеет в корпусе плоский диск с радиально расположенными лопатками. Вакуум создается вращением ротора с периферическими лопатками.

Одной из разновидностей водяного насоса является водяная помпа. Это устройство, имеющее механический или электромеханический привод, который обеспечивает циркуляцию жидкости, забор воды из скважины или колодца.

Время от времени на водяном насосе следует менять изношенные детали

Состоит помпа из:

  • корпуса;
  • крыльчатки;
  • вала;
  • сальника насосной камеры.

Водяные помпы также применяют для работы двигателей транспорта, на подлодках для работы балластных цистерн и корабельных доках для накачивания и откачивания воды.

Помпа работает как обычный центробежный водяной насос, но имеет несколько отличий:

  • Создает циркуляцию жидкостей;
  • Имеет каналы для отвода и привода жидкостей.

Более мощные насосы имеют несколько колес и называются многоступенчатыми. В насосы, служащие для перекачки каучука либо иных густых материалов, устанавливают керамические роторы.

Кроме бытовых нужд, водяной насос или водяная помпа играют важную роль в работе двигателя автомобилей, обеспечивая охлаждение двигателей внутреннего сгорания. Они обеспечивают принудительное равномерное циркулирование охлаждающей жидкости по системе двигателя — от радиатора до расширительного бачка.

Замена помпы на 8-клапанной ВАЗ-2110, 2111, 2112

Она служит для нагнетания охлаждающей жидкости в системе, тем самым, обеспечивая ее циркуляцию и охлаждение всего мотора. Конструкция насоса состоит из корпуса, крыльчатки, подшипника и шестерни привода.

В автомобилях ВАЗ 2110 (8 клапанов) помпа расположена с правой стороны блока цилиндров двигателя (по ходу движения) под крышкой ремня газораспределительного механизма.

Она приводится в действие непосредственно ремнем ГРМ, который двигаясь, вращает приводную шестерню.

Основные неисправности

Признаками неисправной помпы являются:

  • гул или шелест в районе привода ГРМ;
  • подтекание охлаждающей жидкости из посадочного места помпы;
  • механические повреждения ремня ГРМ (съеденные зубья, расслаивание, растрескивание).

Главной неисправностью насоса охлаждающей жидкости является выход из строя его подшипника, что может быть вызвано его износом или неправильной регулировкой натяжения ремня ГРМ. При выявлении этой неполадки насос подлежит замене.

Помпу рекомендуется менять вместе с ремнем ГРМ и натяжным роликом каждые 50 тыс. км пробега, а также при выявлении признаков, свидетельствующих о ее выходе из строя. Если своевременно не заменить насос охлаждающей жидкости, это может привести к:

  • повреждению и обрыву ремня ГРМ, вследствие чего придется ремонтировать, или менять головку блока цилиндров вместе с газораспределительным механизмом, а также детали поршневой группы;
  • перегреву двигателя, что чревато повреждением резиновых коммуникаций системы охлаждения, прокладки ГБЦ и клапанной крышки, деталей поршневой группы.

Цена помпы на восьмиклапанный двигатель ВАЗ 2110 составляет 700-1000 рублей. Стоимость ремонтных работ на станции техобслуживания – около 1000 рублей. Но за работу переплачивать необязательно. Заменить помпу можно и самостоятельно.

При покупке насоса обязательно обратите внимание на:

  • производителя запчасти (ни в коем случае не покупайте детали незнакомых брендов);
  • каталожный номер запчасти (штатная помпа для восьмиклапанника имеет номер 21081307010);
  • наличие заводской упаковки;
  • наличие в комплекте прокладки;
  • наличие гарантийного талона на изделие.

Самостоятельная замена помпы на ВАЗ 2110 (8 клапанов)

  1. Установите автомобиль на смотровую яму или эстакаду.
  2. Откройте капот, отключите питание, сняв провод с минусовой клеммы аккумулятора.
  3. Откройте крышку расширительного бачка.
  4. Спуститесь в яму, подставьте под блок цилиндров емкость с широким горлом (не менее 5 л).
  5. Открутите пробку для слива охлаждающей жидкости (ключ на 13), и слейте ее. Закрутите сливную пробку обратно.
  6. Открутите 3 болта крепления кожуха привода ГРМ (ключ на 10).
  7. Снимите кожух.
  8. Установите коленвал в положение верхней мертвой точки первого цилиндра.

    Для этого выключите передачу и проверните ключом на 19 болт, фиксирующий шкив генератора до совпадения метки шестерни распредвала с меткой на заднем кожухе привода ГРМ.

  9. Проверьте совпадение меток на маховике и картере сцепления. Для этого выньте резиновую заглушку на картере справа от блока цилиндров.
  10. Зафиксируйте коленчатый вал в таком положении, вставив в зубья маховика большую шлицевую отвертку.
  11. Ослабьте гайку, фиксирующую натяжной ролик (ключ на 17), и проверните его специальным ключом против часовой стрелки, ослабляя натяжение ремня ГРМ.
  12. Снимите ремень и натяжной ролик.
  13. Открутите 5 болтов крепления нижнего кожуха привода ГРМ, в т.ч. и 3 болта, фиксирующих помпу (головка или торцевик на 10). Снимите кожух.
  14. Поддев отверткой корпус помпы, вытяните ее. Зачистите поверхность посадочного места от фрагментов старой прокладки.
  15. Смажьте прокладку с обеих сторон автомобильным герметиком, усадите ее на корпус нового насоса.
  16. Установите новый насос на место.
  17. Сборочные работы проведите в обратном порядке. Будет лучше, если вместе с помпой вы замените и ремень, и натяжной ролик. Так вы будете точно знать ресурс всех этих деталей.
  18. Осуществляя установку ремня ГРМ, проверьте его натяжение, провернув одно из его полей по горизонтали. Правильным считается натяжение, при котором ремень можно провернуть усилием пальцев не более чем на 90 градусов.

Заключение

Осуществив сборку, залейте охлаждающую жидкость до нужного уровня. Запустите двигатель и прогрейте его до рабочего состояния. Проверьте работу помпы, сжав верхний патрубок радиатора. При сжатии вы должны почувствовать, как двигается жидкость.

Это значит, помпа работает

Обратите внимание на температуру охлаждающей жидкости, а также на своевременность включения вентилятора охлаждения. Если все работает, как положено, значит, неисправность была успешно устранена

Классификация по типу установки – погружные или поверхностные насосы

Все насосы бывают погружными или поверхностными. Это классификация определяет расположение оборудование и принцип его работы.

Погружные насосы имеют особенную конструкцию для полного погружения в перекачиваемую жидкость. Эти специализированные насосы используются в различных промышленных и коммерческих целях, встречаются и на территории частных домов.

Конструкция погружного насоса имеет определенные особенности:

  • оснащен водонепроницаемыми кабелями, которые подают питание непосредственно на двигатель. Поскольку речь идет о погружении в воду, производители продумывают защиту от негативного воздействия водной среды на материалы агрегата;
  • двигатель и корпус турбины соединены между собой;
  • механические и электрические элементы управления находятся в защитном корпусе, чтобы не допустить попадание воды.

Для эффективной и бесперебойной работы оборудования через насос должно проходить достаточное количество жидкости. Если это недопустимо в силу конструктивных особенностей и условий эксплуатации, тогда в насосе присутствует кожух с закрытым верхом. За счет этого жидкость подается в насос.

Для надежной и длительной работы погружных насосов важно обеспечить дополнительную защиту от перегрузки. Поскольку отслеживать его состояние и исправность сложнее (агрегат находится на глубине), важно продумать систему защиты для продления срока службы оборудования

Также должна быть исправной и срабатывать система автоматического отключения насоса в случае остановки двигателя или заклинивания рабочего колеса. Если такая проблема будет иметь место, сложно предотвратить повреждение обмоток двигателя.

Погружные насосы бывают разных размеров, который зависит от сферы их применения – бытового или промышленного. Для тяжелых условий эксплуатации используют крупные насосы с возможностью перекачивания частиц диаметром до 65 мм. В промышленных условиях может иметь место двухуровневая система насоса путем соединения дух агрегатов. Так, можно обеспечить бесперебойность работы даже при выходе одного из строя. Плюсом такой системы будет снижение износа каждого насоса.

Погружные насосы устанавливают в следующих местах:

  • глубокие колодцы;
  • подвальные помещения с рисками затопления;
  • в паре с обычным насосом, чтобы предотвратить выход из строя одного устройства, двигатель которого может забиться загрязненной жидкостью;
  • в местах с ограниченным пространством;
  • сельскохозяйственные постройки;
  • трубопроводы с целью увеличения потока воды. Допустима горизонтальная установка насоса. Они бесшумные, поэтому использовать погружные насосы в трубах оптимально. Более того, двигатель и электрические детали закрыты для попадания жидкости.

Погружные насосы нельзя использовать при повышенных температурах жидкостей, в условиях агрессивной окружающей среды, в источниках с абразивными элементами, с твердыми частицами увеличенных фракций.

В погружных насосах система управления предназначена для контроля над уровнем жидкости. Она должна запускать или останавливать работу оборудования при достижении определенного уровня жидкости

В таких насосах важно исключить работу на сухую, что может привести к выходу из строя двигателя. Для этого производители оснащают модели насосов дополнительными функциями и сигналами тревоги.

Современные погружные насосы – это высокоэффективное оборудование, которое считается безопасным в использовании. Это долговечные двигатели со сроком эксплуатации свыше 40 лет. Это отличный вариант для перекачивания воды из источников, когда нужно полностью погрузить насос в жидкость или установить его ниже уровня земли.

Как правильно выбрать водяной насос?

Каждое устройство имеет свои плюсы и минусы. Первое с чем стоит определиться – это для какой цели вам необходим насос, и в каких условиях ему придётся работать?

Параметрами помп выступает:

  • Напор (максимальная высота подъёма жидкости);
  • Подача (перекачиваемая вода за единицу времени);
  • Мощность (кВт / час );
  • Минимальный уровень чистоты водного ресурса.

Если вы выбираете насос для центробежного водоснабжения глубиной скважины до 40 м, то вам подойдет погружной вибрационный или погружной центробежный. Но стоит учесть, что вибрационные механизмы способны поднять на большую высоту, но подача у них слабая, центробежные и вихревые – наоборот. Считается, что самыми ходовыми есть центробежный (лопастный) как в городах, так и индивидуальном использовании.

Рабочая схема насоса

Как работает насос ОЖ, было описано выше. Чтобы было проще разбираться в данной системе, можно привести схему, которую проходит охлаждающая жидкость, после того как насос включается в работу.

  1. Изначально жидкость для охлаждения двигателя находится в нижнем баке радиатора. После того как включается насос, по определенному каналу жидкость попадает в помпу.
  2. Во время включения устройства начинает вращаться рабочее колесо, которое создает центробежное давление, отбрасывая ОЖ к стенкам насоса. Из-за этого и возникает давление, а жидкость будет нагнетаться в трубку, в которой будет происходить распределение.
  3. В трубке распределительного типа имеется несколько отверстий, число которых равно числу цилиндров. Каждая трубка ведет к своему цилиндру.

Использование такой системы циркуляции жидкости в системе позволяет добиться равномерного охлаждения всех необходимых участков.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
