Этапы проведения диагностики.
Для диагностики авто приглашается специалист с оборудованием (или машина отправляется в салон, где оказывают подобную услугу). Он подключает сканер, выводящий информацию на монитор. Далее владелец машины рассказывает о том, что, по его мнению, нужно проверить. И какие признаки неисправности наблюдаются у авто. Так же тестирование включает проверку состояния подвески, двигателя, трансмиссии, системы электроснабжения.
Подвеску тестируют в следующих случаях когда:
- шины изнашиваются неодинаково: какое-то из колес приходится «переобувать» чаще;
- при поворотных маневрах слышен стук;
- на плохой трассе слышен гул;
- когда автомобиль ощутимо заносит в сторону при повороте;
- ощущается тряска при движении;
- автоблокировочная система срабатывает раньше, чем нужно;
- возникает зазор между элементами механической системы.
Мотор проверяют, в случаях если:
- он долго разогревается или шумит;
- поглощается много горючего;
- плохо срабатывает зажигание;
- цвет выхлопного газа приобрел белый либо, наоборот, чёрный оттенок;
- мощность стала заметно ниже;
- повысились или понизились холостые обороты.
Автоматическую коробку передач тоже подвергают исследованиям в некоторых случаях:
- если какая-то передача не включается;
- вместо плавной смены скорости машина резко дергается; переключение тормозит, авто буксует;
- появились посторонние звуки; протекает масло;
- сгорает больше топлива, чем раньше.
Это все, что входит в диагностику автомобиля. Как результат проверки специалист делает анализ и рассказывает о них владельцу машины, а также советует, что можно сделать для улучшения состояния машины.
С какой периодичностью нужно проводить компьютерную диагностику двигателя автомобиля
Проверку машины с использованием компьютерной техники впервые начали проводить более 25 лет назад. Необходимость данной процедуры связана с исчезновением с рынка карбюраторных моторов, появлением электронной системы управления двигателем транспортного средства. В любом случае многие автовладельцы не знают точно, когда следует проводить компьютерную диагностику.
Конечно, первым признаком того, что водителю необходимо отправляться в автосервис, является загорание индикаторной надписи «check engine» (или значка «двигатель»)
Обратите внимание, что данный значок не всегда сигнализирует о неисправности именно в силовой части машины. Раньше система управления присутствовала только в моторе автомобиля, но и потом дизайн индикатора оставили без изменений.
На приборной панели современных машин загорание индикатора «Проверь мотор» может значить, что неполадки возникли, например, в коробке передач или фаре транспортного средства. В любом случае, если появилось такое предупреждение, нет причин для паники, в первую очередь нужно оценить поведение машины.
Если двигатель работает ровно, датчик температуры антифриза не сигнализирует о перегреве, нет данных о низком уровне давления в топливной системе, то с мотором автомобиля не случилось ничего катастрофического. В случае если вы передвигались по бездорожью, часто буксуя, или долго стояли в пробке, то не исключена возможность перегрева в коробке передач.
Часто какой-либо индикатор приборной панели гаснет после того, как вы заглушили двигатель и дали ему время остыть. Также в случаях, когда об ошибках сообщают неосновные системы транспортного средства, можно отложить поездку в автосервис. Естественно, про компьютерную диагностику двигателя автомобиля нельзя забывать и нужно выяснить, что все-таки случилось с машиной. Потенциальная неисправность останется висеть в воздухе, пока не будет определен узел, требующий к себе повышенного внимания.
Стоит понимать, что отсутствие горящих индикаторов не свидетельствует о том, что транспортное средство находится в идеальном состоянии. С двигателями некоторых моделей случаются определенные неполадки, а соответствующая информация до водителя не доходит. В том числе и по этой причине производители автомобилей включают компьютерную диагностику мотора в обязательную программу технического обслуживания машины.
Ситуации, при возникновении которых требуется срочное диагностирование двигателя:
- проблемы с запуском и медленный прогрев мотора;
- снижение мощности двигателя;
- увеличение расхода топлива и масла;
- выхлопы белого, сизого или черного цвета;
- возникновение посторонних шумов и стуков;
- появление в выхлопных газах горелого запаха;
- наличие регулярных сбоев в функционировании систем.
Также поводами для проведения компьютерной диагностики двигателя транспортного средства могут стать:
- приобретение автомобиля с пробегом у физического лица;
- подготовка машины к продаже, так как проведение компьютерной проверки поможет более точно определить стоимость автотранспорта;
- длительный срок эксплуатации без ремонта;
- экстремальные условия эксплуатации машины (например, регулярные длительные поездки, тяжелые погодные условия).
Можно встретить немало владельцев автомобилей, которые ездят не так много, соответственно, пробег, именуемый межсервисным, у них набирается только за несколько лет. Или другая история – фирменная гарантия машины уже истекла. В обоих случаях рекомендуется проводить компьютерную диагностику транспортного средства не реже одного раза в год.
Основные этапы диагностики двигателя автомобиля
Диагностика мотора – процесс, включающий не один этап. Однако пренебрегать каждым из шагов не стоит, поскольку все они очень важны для понимания ситуации. Перечислим эти этапы:
- Проверить наличие следов рабочих жидкостей.
Одной из самых часто встречающихся проблем является утечка рабочих составов. Работа ДВС немыслима без машинного масла
Именно поэтому на этом этапе в первую очередь обращают внимание на следы масла на моторе. Наличие масляных подтеков на двигателе свидетельствует о его негерметичности
Определив масштаб и причины масляных пятен, производят необходимый ремонт.
Проверить масло.
Следующий этап – контроль уровня и качества моторного масла. Если уровень недостаточный, то, вполне возможно, мотор имеет весомые проблемы. Иногда неисправность устраняется заменой уплотнителей, но случается и более серьезный ремонт.

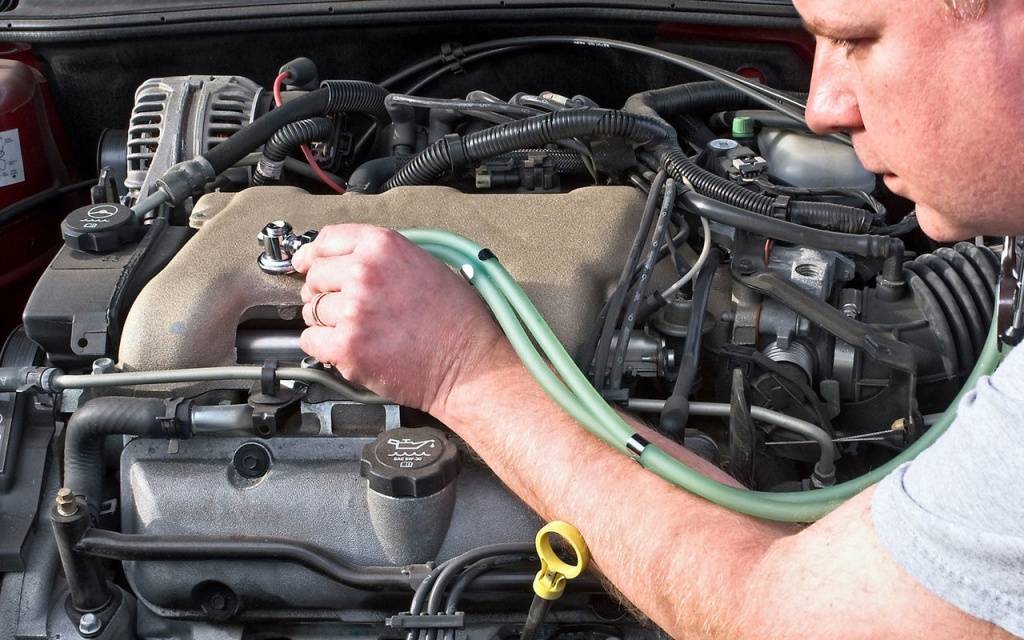

Проверить работу мотора на посторонние шумы.
Исправный силовой агрегат во время работы не издает лишних шумов. Если работа или запуск мотора сопровождается необычными звуками, то без помощи профессионалов уже не обойтись. Этап можно назвать слуховой диагностикой.
Посторонние звуки, издаваемые работающим двигателем, указывают на износ или повреждение его отдельных деталей.
Осуществить проверку вибрации.
Современные двигатели работают тихо, без лишних рывков и вибраций. Если ДВС вдруг начал вибрировать во время работы, вероятнее всего, проблема в одном из цилиндров. Некоторые более серьезные повреждения моторов тоже сопровождаются скачками вибрации. При возникновении таких симптомов необходимо прибегнуть к компьютерной диагностике агрегата.
Проверить подушки крепления.
Крепление двигателя играет огромную роль. Оно гасит вибрации агрегата, помогает синхронизировать его работу с коробкой передач. Следует поэтапно проверить надежность и целостность каждой подушки крепления мотора. Только исправные крепления могут обеспечить работу машины в номинальном режиме.
Проверить выхлопную систему.
Надежная работа двигателя невозможна без правильного отвода выхлопных газов. При нарушении целостности системы выхлопа мотор не только теряет мощность, но и значительно повышается концентрация вредных веществ в выхлопных газах, так что этот этап важен еще и с точки зрения влияния на окружающую среду.
Проверить систему питания.
Быстрота пуска двигателя зависит от качества зарядки аккумуляторной батареи. Полнота и скорость зарядки батареи напрямую связаны с исправностью генератора. На этапе диагностики системы электропитания двигателя обязательно нужно проконтролировать степень натяжения и состояние ремня привода генератора
Также важно проверить систему зажигания.
Если диагностика показала наличие вышеперечисленных неисправностей, нужно провести углубленное изучение проблемы до выяснения первопричин. Одним из этапов такого обследования должна быть компьютерная диагностика, она особенно очень помогает в случае приобретения автомобиля. В результате такой процедуры можно сэкономить время и финансы на обслуживание машины.
Зачем нужна диагностика двигателя автомобиля
Автомобильный двигатель устроен достаточно сложно, поэтому его надежная работа возможна только в случае качественного ухода и обслуживания. Убедиться в исправности всех узлов и агрегатов мотора можно только с помощью его диагностики, которую проводят в несколько этапов. Также это нужно делать в целях профилактики через определенные интервалы, отсчитываемые либо календарно, либо пробегом машины.
Психология большинства людей такова, что обращаются они за медицинским обследованием только в случае серьезных проблем. Очень часто случается, что для результативного лечения заболевания уже слишком поздно. На мелкие недомогания – покалывание, легкую боль – стараются не обращать внимания и ждут, пока само пройдет. Однако такие симптомы могут быть свидетельством серьезных процессов, происходящих в организме. И только полное обследование может дать развернутую картину состояния здоровья человека.
Аналогично и силовой агрегат авто постепенно изнашивается, только сообщить об этом своему хозяину не может. Современные машины снабжены развитыми устройствами самодиагностики. Вся информация о состоянии автомобиля доступна на дисплее бортового компьютера. Однако такими системами комплектуются в основном дорогостоящие автомобили. Также пользователю выводится далеко не вся собираемая самодиагностикой информация. Основная масса владельцев бюджетных автомобилей вынуждены проводить диагностику мотора самостоятельно. Состоит она из ряда этапов, каждый из которых важен для оценки ситуации.
Статьи по теме
Почему рвется ремень ГРМ: 6 основных причин
Какие бескаркасные дворники лучше: топ-10 моделей
Замена вариатора «Ниссана-Мурано»: поломки, цена, рекомендации
Что делать, если пробило колесо: практические советы
Замена стекла передней двери: пошаговая инструкция и советы
Трещина на лобовом стекле: причины появления и способы удаления
Замена привода ГРМ «Джили»: пошаговая инструкция
Уходит антифриз, а подтеков нет: причины и устранение проблемы
Почему не работает омыватель лобового стекла и как устранить неполадку
Как проверить моторное масло на качество и подлинность
Замена стекла «Хендай»: порядок действий
Замена сцепления «Фиата»: «Альбеа», «Дукато» и «Добло» (пошаговая инструкция)
Полная замена масла в АКПП: подробная инструкция
Замена лобового стекла на Nissan: описание процедуры, основные ошибки
Замена привода ГРМ «Сузуки»: периодичность выполнения, рекомендации автовладельцев
Для чего это нужно?
Компьютерная диагностика позволяет максимально точно определить неисправность электроники или других систем автомобиля, благодаря чему мы получаем:
- ясную картину технического состояния отдельных узлов и систем;
- примерный план устранения неисправности, начиная от сброса ошибок;
- контроль за работой двигателя в режиме реального времени;
- возможность изменять некоторые параметры в режиме реального времени.
Что в себя включает компьютерная диагностика авто?
В первую очередь электронная диагностика начинается с осмотра на предмет внешних повреждений, либо по звуку вращающихся деталей. Далее включается в работу сканер, который требуется подключить в диагностический разъем, находящийся в салоне под торпедой или под капотом. Диагностика включает в себя следующие этапы:
- считывание кодов ошибок;
- аналоговая проверка;
- анализ полученной информации, сброс ошибок и повторное считывание, если ошибки снова появились.
Оборудование для компьютерной диагностики
Существует три вида специализированного оборудования:
дилерское — представляет собой сканер, который предназначен исключительно для одной марки автомобиля, им оснащают СТО всех официальных дилеров. Такое оборудование позволяет не только произвести правильную диагностику, но и увидеть возможные вмешательства в блоки управления, точный пробег, историю ошибок. Оборудование высокоточное, а значит диагностика производится быстро и качественно определить неисправность, откорректировать работу электронных систем;
- универсальный сканер — портативное устройство, которое отличается компактностью и простотой использования. Устройство показывает ошибки, есть возможность их удаления, однако функционал не так широк, зато приемлемая стоимость позволяет иметь такой сканер каждому автовладельцу;
- мультимарочный сканер — может быть двух видов: в виде портативного компьютера, либо блок с планшетом. Обычно применяется на различных СТО, благодаря широкому функционалу выполняет 90% необходимых операций. В зависимости от марки и стоимости есть возможность корректировки работы блоков управления.
Помните, что для личного пользования дешевые Bluetooth-сканеры, которые сопрягаются с вашим смартфоном редко показывают верную информацию о техническом состоянии автомобиля, лучше установить бортовой компьютер, который в режиме реального времени будет контролировать почти все процессы работы авто.
Особенности компьютерной диагностики двигателя автомобиля
Наиболее трудной задачей диагностирования мотора машины является определение узла, в котором произошла поломка
На многих транспортных средствах отсутствует единая система электронного управления двигателем (ЭСУД), следовательно, специалисты обращают внимание на признаки различных поломок, проводят множество сложных операций по диагностике. Во время подобных процедур часто снимают навесное оборудование, частично разбирают мотор автомобиля.
Что же показывает проверка силовой части? Компьютерная диагностика транспортного средства – современный способ проверки узлов и элементов, взаимодействующих с ЭСУД. Нередко неисправности одного механизма непосредственно влияют на функционирование другого. Подобные ошибки фиксируются во время анализа, что позволяет точно и оперативно локализовать неполадки.
Компьютерная диагностика автомобиля помогает оценить показатели двигателя во время работы и сравнить их с номинальными. Анализ работы силовой части позволяет проверить системы зажигания, питания и охлаждения, механизм газораспределения и непосредственно ЭСУД. Одновременно с проверкой возможно оценить состав топливно-воздушной смеси, качество заполнения цилиндров ТВС и прочие показатели.
Диагностика осуществляется поэтапно: после выведения отчета о неисправностях идет расшифровка информации. В результате решается, ремонтировать или менять конкретную деталь, узел, элемент.
Приборы, необходимые для проверки, подразделяют по назначению на 2 группы:
- Отвечающие за измерение физических параметров. К устройствам данной группы относятся амперметры, вольтметры, омметры, манометры.
- Отвечающие за отображение работы машины в цифровой или графической форме. Примером таких приборов являются сканеры, мотор-тестеры.
Требования, предъявляемые к устройствам компьютерной диагностики двигателя автомобиля:
- наличие в базе данных номинальных характеристик для множества моделей, марок машин;
- высокая точность обработки данных;
- защита от неправильного подключения, перегрузки;
- автоматическое выключение прибора;
- простота использования.
Если разобраться с амперметром или манометром будет несложно для многих людей, то, например, сканером должен пользоваться опытный работник. Модульные приборы, которые подключаются к ПК, могут измерять ток, напряжение, давление, определять разряжение газов и наличие жидкости в частях мотора. Результаты измерений обязаны быть очень точными, так как на их основании в дальнейшем проводится диагностика карбюраторных и инжекторных двигателей с различными системами зажигания – классической, микропроцессорной или электронной.
Использование мотор-тестеров помогает оперативно и точно определить неисправности при подаче топлива, в системе зажигания, протестировать работу генератора и заряд аккумулятора.
Чтобы определить код неисправности, часто применяют системный сканер. Данное устройство имеет цветной экран, а также оснащено небольшим принтером. Его работа заключается в считывании кода ошибки с последующей распечаткой данных. При тестировании прибора в автоматическом режиме исправления происходят до пяти раз. Невозможность купирования ошибки свидетельствует о том, что имеется поломка в системе управления.
Основными функциями сканера являются:
- считывание кодов неисправностей, которые сохраняются во время самодиагностики автомобиля в памяти блока управления, с последующей расшифровкой;
- удаление кодов ошибок из памяти без устранения причины неисправности;
- отображение показателей работы транспортного средства в режиме реального времени;
- воздействие на датчики, блок управления;
- активация исполнительных механизмов;
- внесение в программу блока управления корректировок в пределах возможностей прибора и автосервиса.
Газоанализаторы с помощью сканера способны определить состав отработанного газа. На основании полученной информации возможно провести оценку работы двигателя. Также стоит отметить, что есть газоанализаторы, которые тестируют автомобиль в автономном режиме.
Полноценную компьютерную диагностику двигателя автомобиля проводят в сервисах, которые укомплектованы требуемым оборудованием, в том числе ПК с подключенными специальными приборами.
Необходимые устройства комплекса для проведения компьютерного анализа:
- персональный компьютер;
- универсальный сканер;
- многокомпонентный газоанализатор;
- быстродействующий многоканальный цифровой мотор-тестер;
- многофункциональная мобильная закрывающаяся стойка для диагностирования.
Данные устройства должны иметь изолированные провода, а также располагаться в одном месте.
Обзор диагностического сканера ELM 327 подключаемого через OBD-II разъем, приобретенного на Алиэкспресс.
Здравствуйте. Хочу рассказать одну историю автолюбителя, так как сам являюсь таковым. Ни для кого не секрет, что большинство современных автомобилей от пола, до потолка наполнены различной электроникой. Всем этим хозяйством управляет блок управления. Все процессы контролируются различными датчиками. Автомобиль сам себя диагностирует и в случае какого-то сбоя, показывает ошибку. Ох уж эта лампочка Чек Энджин (Check Engine), которая так пугает каждого автомобилиста. При появлении “Джеки Чана”, так в простонародье называют этого зверя, автолюбители спешат на станцию технического обслуживания. Все хотят, как можно скорее, выяснить причину данной ошибки и устранить (стереть) её. Кто хоть раз посещал такие станции, наверняка знает, как происходит процесс диагностики. Мастер подключает замысловатый прибор к бортовому компьютеру автомобиля, через разъём OBD-II, который в большинстве случаев находиться под рулем. Проверяет систему, считывает код ошибки, выносит вердикт. Сканер показывает код ошибки.
В моём случае, это была ошибка датчика лямбда-зонд P0137 – подогреваемый кислородный датчик 2, банк 1. Низкое напряжение. И что бы я ни делал, все без толку. Ошибка загоралась вновь и вновь. Каждый визит в сервис обходился мне в 400 рублей. Процедура повторялась. Мастер подключал сканер, проводил диагностику, говорил код ошибки и гасил ее. Я не однократно чистил разъём датчика, менял его на аналоги и многое другое, но это уже другая история. Ошибка постоянно повторялась, и лампочка Чек Энджин не покидала моей приборной панели.
В один прекрасный день, меня посетила идея. Если у мастера есть оборудование, которое считывает ошибки, то почему бы и мне не приобрести такое. Открыл ноутбук и начал поиски на просторах интернета. Наткнулся на статью, где подробно описывалось, как происходит диагностика двигателя автомобиля. Существует много способов. Кто-то едет в сервис и не париться. Кто-то самостоятельно замыкает контакты скрепкой и считает количество вспышек лампочек на приборке. У кого-то есть профессиональное оборудование для проведения данной процедуры. Произошло чудо. Сам того не зная, я нашел решение на всем известном сайте Алиэкспресс. Китайский продавец предлагал чудо прибор, который считывает ошибки двигателя. Диагностический сканер ELM 327, подключаемый через OBD-II разъем.
Купить данное устройство можно на АлиЭкспресс.
Диагностический сканер OBD2
Начал изучать прибор по описанию. Маленький размер, работает через Bluetooth соединение, в наличии компакт-диск, с программным обеспечением. Если работает через Bluetooth, то должен подключаться к телефону – подумал я. Действительно, и для Android, и для IOS предлагается множество приложений на эту тему. Цена данного девайса была всего 250 рублей. Решил заказывать. Посылка шла 24 дня до Алтайского края. Получил посылку на почте, все как обычно. Посылка хорошо запечатана, в транспортировочной пленке, внешних повреждений нет. Вскрыл коробку, прибор на месте, диск на месте, инструкция на месте.
Установочный диск
Как самому проверить двигатель на ошибки.
Скачал приложение на свой телефон и пошел в гараж, проверять прибор на работоспособность. Включил зажигание, запустил двигатель, подключил прибор к разъёму OBD-II, который у меня находиться под рулём автомобиля. Автомобиль Тойота Камри 2005 года, левый руль. На сканере загорелась лампочка красного цвета. Открываю приложение, кому интересно, я скачал OBD Max. Подключаюсь к сканеру. Процедура очень простая, телефон сам находит сканер и подключается к нему. Как в случае с беспроводными наушниками. Программа OBD Max даёт возможность посмотреть показания проборов и всевозможных датчиков. От оборотов двигателя, до потребления расхода воздуха во впускном коллекторе. Естественно есть возможность считывать и обнулять ошибки. Произвожу первую диагностику двигателя. Сканер работает отлично, всего за пару секунд, на экране моего смартфона появилась все та же злополучная надпись – Ошибка P0137-подогреваемый кислородный датчик 2, банк 1. Низкое напряжение. Все как в сервисе, только бесплатно. Стер все ошибки в один клик, лампочка “Джеки Чан” погасла. Теперь у меня есть возможность самому диагностировать двигатель своего автомобиля, совершенно бесплатно. Устранять проблемы и сбрасывать ошибки, в случаи их повторного появления. Всем спасибо, надеюсь мой опыт будет полезен вам.
Компьютерная диагностика двигателя: своими руками, выездная услуга или проверка на СТО
Вполне очевидно, что компьютерная диагностика потребует наличия специального оборудования. На автомобилях с ЭСУД имеется так называемый диагностический разъем, в который осуществляется подключение сканера, компьютера или ноутбука
Обращаем внимание, для некоторых авто могут также понадобиться специальные переходники. Еще нужно иметь установленное программное обеспечение, которое позволяет взаимодействовать с электронными системами автомобиля, а также определенные навыки и знания для работы с программами и оборудованием
Для того чтобы понять, где сделать компьютерную диагностику двигателя и как выполнить эту задачу правильно, можно воспользоваться одним из доступных способов:
В первом случае понадобится только доставить автомобиль на территорию сервисного центра и оплатить услугу. К плюсам можно отнести то, что на многих крупных станциях работают мастера с большим опытом, а также обычно имеется возможность устранить поломку и произвести необходимый ремонт прямо на месте. К минусам относится стоимость компьютерной диагностики двигателя, которая может составлять в полном объеме около 15 -20 у.е. и более.
Выездная диагностика автомобиля может понадобиться в том случае, если доставить автомобиль на СТО проблематично по какой-либо причине или осуществляется подбор машины б/у. Следует учитывать, что данная услуга может быть оказана как качественно и профессионально, так и предоставляться людьми с небольшим опытом.
Если выездную диагностику автомобиля предлагают крупные сервисные станции как дополнительную услугу, тогда проблем возникнуть не должно. Специалисты сами приедут в то место, где находится автомобиль, подключат сканер или ноутбук с нужными программами, благодаря чему машину углубленно проверят, расшифруют и/или сбросят ошибки двигателя и т.д. К базовой стоимости диагностики закономерно прибавляется наценка за выезд. Что касается мелких предпринимателей, в этом случае указанная диагностика может быть как полноценной, так и проводиться с учетом минимального набора оборудования и знаний. Именно такого развития событий стоит опасаться. Другими словами, за выезд и услугу нужно заплатить, при этом диагностика может быть поверхностной и ничем не отличаться от той, которую автовладелец способен провести своими руками с учетом минимальных финансовых затрат.
Речь идет о подключении смартфона или планшета на базе Android/IOS или Windows через адаптер в диагностический разъем. Разница будет заключаться только в цене услуги, которая за один выезд может приравниваться к рыночной стоимости указанного адаптера. По этой причине выгоднее приобрести диагностический сканер-адаптер OBD2, установить нужное ПО на смартфон/планшет и самостоятельно проверять автомобиль. К минусам данного способа стоит отнести тот факт, что больше количество программ для взаимодействия с адаптерами имеют достаточно ограниченный функционал. Преимуществом является то, что проверять автомобиль можно где угодно и когда угодно, а также удобно выявлять неисправность, которая присутствует не постоянно, а возникает с некоторой периодичностью.
