ВАЗ 2107 Снятие стартера

У «семерки», как и у большинства автомобилей, стартер расположен в нижней части двигателя рядом с коробкой передач. Заменяющие работы для стартера должны выполняться на яме или подъемнике, чтобы иметь свободный доступ к монтажным болтам и клеммам для подключения источника питания. Собственно, единственной проблемой при разборке / установке стартера является его неудобное расположение. Специальные инструменты и обучение не требуются для работы.

Вам необходимо снять стартер ВАЗ 2107 (инжектор, карбюратор) с отсоединенным аккумулятором. В противном случае «положительный» провод, идущий от аккумулятора к контакту тягового реле, может вызвать короткое замыкание. Демонтажные работы проводятся в следующем порядке:

Отсоедините клеммы аккумулятора (можно извлеките аккумулятор, без него будет легче работать).

Взлетать щиток для защиты от загрязнения, если он установлен в нижней части моторного отсека.

Открутите соединения к жгутам стартера.

Снимите гайки и отсоедините провода управления и питания от тягового реле.

Снимите стартер, вам нужен третий крепежный болт стартер?

в качестве снимите стартер ВАЗ-классика, тебе нужен третий крепежный болт стартер, советы в процессе. ВК Группа.

Как убрать стартер на вес классика 2101-2107

Подписывайтесь на мой канал. Мой досуг, где я публикую различные видео о моей жизни и многое другое.

Отвинтите два верхних и один нижний крепежные болты (один из верхних крайне неудобен, поэтому некоторые мастера не ставят его на место после отвинчивания. Это ослабляет крепление. это может привести повреждение в условиях динамических нагрузок и колебаний на узле).

Взлетать стартер, сняв его под машину.

Затем вы можете проверить стартер и отремонтировать или заменить его при необходимости.

Проверьте стартер ВАЗ 2107

Перед проверкой стартера его необходимо тщательно очистить от грязи. Затем убедитесь, что тяговое реле работает. Для этого примените «минус» к корпусу стартера и «50» к выходу. Хорошее реле (тяговое) продвигает коробку передач вперед, и происходит характерный щелчок. Если реле работает нормально, проверьте обмотки стартера с помощью мультиметра.

Для доступа к обмотке взлетать коллекция кистей. Аудит проводится в два этапа:

  1. Тест на короткое замыкание. Подключите один зонд к шасси, второй коснитесь клемм обмотки. Если обмотка не закрыта, сопротивление должно быть не менее 10 кОм.
  2. Проверьте на наличие повреждений. Подключите щупы к клеммам обмотки. В случае перерыва мультиметр покажет «бесконечность».

Далее проверьте обмотку якоря. Если клапан не закрыт, сопротивление между корпусом и контактными пластинами должно быть выше 10 кОм.

Если стартер ВАЗ 2107 (карбюратор, форсунка) закрыт или висят обмотки, его замена не требуется. Намотать намотку в мастерской практически невозможно.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

Главная → Устройство → Электрическая система → Стартер →

Добро пожаловать! Стартер – как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.

Примечание! Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!

Когда нужно менять стартер? Его нужно менять, если:

  • Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля. (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
  • А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.

Как снимать стартер на ваз 2107 видео

Ремонт стартера Ваз 2107

Стартер – не самый сложный и дорогой в обслуживании агрегат. Но он является одним из ключевых узлов автомобиля.

Поворачиваете ключ зажигания, лампы на приборной панели горят, а стартер не крутится, двигатель не заводится? Причины две:

  • неисправность контакта, подающего ток на реле стартера;
  • неисправность самого стартера или реле.

Во втором случае стартер необходимо снять, проверить, отремонтировать и установить обратно. Процесс ремонта достаточно сложен и заслуживает большой отдельной статьи. Здесь же мы расскажем, как заменить стартер ВАЗ 2107 (карбюратор, инжектор) и проверить его работоспособность.

Снятие стартера ВАЗ 2107

В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач. Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания. Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.

Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:

Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).

Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

Открутить крепления жгута проводов, которые идут к стартеру.

Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят.

Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).

Снять стартер, вынимая его вниз, под автомобиль.

После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

Проверка стартера ВАЗ 2107

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.

Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

  1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
  2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена.

Перемотать обмотку в условиях мастерской практически нельзя.

Установка стартера ВАЗ 2107

Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

Чтобы «вернуть» стартер на штатное место, необходимо проделать следующие операции:

Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

Установить силовой и управляющий провод, затянуть гайки крепления клемм.

Прикрутить опору жгута проводов стартера.

Установить аккумулятор, подключить к нему клеммы.

Установить (при наличии) грязезащитный щиток.

Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

Полезно почитать

как снимать стартер на ваз 2107 видео:Признаки наличия неисправностей стартера ВАЗ 2107 и последовательность действий по его снятию и установке. Описание проверки работоспособности стартера и

Ремонтируем стартер на авто с инжекторным двигателем

  1. Снимаем грязезащитные щитки, причем как основные, так и дополнительные. Данное действие невыполнимо, если у вас нет торцового ключа на 8. С его помощью необходимо отвернуть по 4 винта, которые находятся на основном щитке, а точнее, на его боковом и переднем креплениях, а также 2 болта, располагающиеся на дополнительном. Есть еще и нижний винт, но он имеет другой диаметр. Для его извлечения потребуется торцовый ключ на 10.
  2. Теперь при помощи длинного торцового ключа на 13 отворачиваем болты, которые фиксируют картер сцепления и стартер. После этого откручиваем болты, при помощи которых стартер крепится непосредственно к кронштейну и растяжке впускного патрубка.
  3. Убираем растяжки впускного трубопровода и очень аккуратно при помощи того же ключа отворачиваем гайку выпускного коллектора, после чего снимаем щиток.
  4. Отсоединяем от клеммы АКБ тот провод, который у нас остался, и снимаем наконечник, находящийся на контактном стержне.
  5. Вывод тягового реле необходимо освободить от провода 50, после чего изъять и сам стартер. Теперь его можно разбирать. Прежде чем сделать это, попытайтесь хорошенько очистить деталь от грязи, налипшей на нее.

После того как стартер оказался у вас в руках, порядок действий выглядит следующим образом (кстати, он абсолютно идентичен для любых типов мотора вышеуказанного авто):

  • проверяем втягивающее реле. После подсоединения 50 вывода реле к клемме «плюс» аккумуляторной батареи подсоединяем корпус стартера непосредственно к «минусу». Таким образом, станет понятно, есть ли проблема в самом реле или же она в чем-то другом. Если оно находится в рабочем состоянии, то при данном действии будет слышен отчетливый щелчок;
  • для проверки целостности обмоток нужно избавиться от крышки стартера и отсоединить щеточный узел. При помощи омметра следует проверить, есть ли замыкание на корпус стартера;
  • если результаты нашей проверки показали, что реле все-таки работает, достаем якорь. Для этого отворачиваем болты крепления кожуха стартера, снимаем штопорную шайбу, а также прокладки. Затем следует отвинтить две гайки и полностью снять заднюю крышку. Таким образом, корпус обмотки стартера освобожден от шпилек;
  • отворачиваем гайку оси вращения эксцентрика и вынимаем ее из корпуса, отсоединяя якорь.

На этом процесс разборки стартера можно считать завершенным. Якорь, кстати, ремонту не подлежит, зато его с легкостью можно заменить на новый. Сборка стартера проводится в обратном порядке.

Причины неисправности

Всякая деталь может выйти из строя. Но мало ее просто сделать. Надо еще и выяснить, что привело е неисправности и не допустить этого вновь. Ведь причина может быть не в самой детали, а к примеру неисправность может быть скрыта в цепи, которая находится еще до нее. Давайте подумаем над причинами неисправности. Которых может быть несколько:

  • Одной из причин может являться износ щёток коллектора, их неплотное прилегание. В таком случае проверяется, насколько свободно они перемещаются в щёткодержателе. Цена новой щётки невысока, водители чаще предпочитают их просто заменить.
  • Часто причина неисправности стартера заключается в реле: перегорает обмотка или подгорают контакты. Иногда коррозия якоря становится причиной его заклинивания. В случае, когда при запуске двигателя, вместе с маховиком вращается и стартер, тоже «виновато» реле. Эти неисправности наиболее типичны для втягивающего реле стартера — ремонт ВАЗ 2107 редко обходится без его замены.
  • Если стартер вращает двигатель, но очень медленно, виноват, скорее всего, генератор. Его диагностику выполняют на стенде, где определяется напряжение, которое не должно превышать 14,5В, и сила тока включения генератора. Обязательно нужно проверять, как натянут ремень привода. Если он проскальзывает, то генератор не может развить полную мощность, что неминуемо сажает аккумулятор.
  • Поломка, встречаемая наиболее часто: происходит обрыв в цепи, подающей питание на обмотку реле. Тогда нужно проверить соединение проводов, подтянуть болты, которыми крепится провод, идущий на массу и проверить разъём управления стартером, так называемый 50 контакт. Возможно, требуется замена разъёма.

Совет! В случае проблемы с контактом — обжать провод круглым медным наконечником и, вместе с креплением, прикрутить массу к реле. Это будет самым простым решением данной проблемы.

Убедившись, что и реле, и замок зажигания в порядке, производя у ВАЗ 2107 ремонт, стартер тщательно обследуют. Для этого его нужно снять и произвести визуальный осмотр контактов на втягивающем реле. Иногда причиной плохого контакта являются слабо затянутые гайки.При этом клеммы нагреваются и подгорают. Как определить рабочую способность втягивающего реле?

Совет! Это проще сделать так: взять кусок провода сечением 8-10мм2 и присоединить его к плюсовой клемме. Положить стартер на аккумулятор, упирая его корпус в минусовую клемму. Вторым концом провода прикоснуться к клемме на втягивающем реле.

Внимание: Если после такой манипуляции стартер заработал, значит, причина неполадки — в реле. При отсутствии реакции можно предположить, что проблема кроется в щётках

Есть ещё одна проблема у всех автомобилей, а не только ВАЗ 2107: стартер, ремонт которого необходимо произвести, имеет завышенное энергопотребление. Об этом может свидетельствовать сильное снижение освещения панели приборов и яркости ламп. Здесь могут возникнуть три варианта неполадок:

  • Недостаточный контакт проводов
  • Повышенное механическое сопротивление
  • Низкое сопротивление.

Совет! Если зачистка наружных контактов электрической цепи не помогла устранить поломку, нужно проверять контакты внутри стартера, а так же щёточные узлы.

Существуют также и механические причины, препятствующие бесперебойной работе стартера:

Износ втулок способствует замыканию между обмотками и заклинивает подвижные элементы.

Сопротивление вала коленчатого вследствие ошибки при подборе вкладышей или неправильно залитого, чересчур вязкого, моторного масла.

Обрыв в обмотке якоря. Этот дефект способствует искрению на коллекторе. Электрическая дуга, которая образуется на месте разрыва, способна прожечь сталь, а не то, что изоляцию. На страницах интернета можно увидеть подобное видео. В случае распайки обмотки потребуется лишь наждак, припой, да паяльник.

как снять и осуществить ремонт

Как и на любом автомобильном транспорте, на ВАЗ 2106 стартер используется для запуска двигателя. Если он поломан, то завести машину будет сложно. В статье приводятся часто встречаемые неисправности устройства, и дается инструкция, как его снять и отремонтировать.

Распространенные проблемы со стартером и их причины

Независимо от того, установлен редукторный стартер на ВАЗ 2106 или УАЗ, неполадки похожи. Если не запускается автомобиль, плохо крутит стартер ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.

Возможны следующие неисправности стартера ВАЗ 2106:

  1. Устройство включается, но при этом не работает тяговое реле: обрыв провода тягового, наконечники слабо затянуты, КЗ в обмотках тягового или на массу, окислились контакты, заедает якорь втягивающего.
  2. После включения происходит щелчок, тяговое реле работает, но не функционирует якорь либо он слишком медленно вращается, не крутит стартер: слабо затянуты крепежные болты на втягивающем, изношены щетки или зависли, КЗ пластин коллектора либо его подгорание, повреждение обмоток.
  3. При запуске щелкает реле, работает якорь, но не вращается коленчатый вал: поломана буферная пружина, пробуксовывает муфта, выскальзывает из оси или сломан рычаг включения муфты.
  4. Стартер не отключается, когда запустился мотор: заедает реле или рычаг привода, слиплись контакты, перекос механизма, неисправна возвратная пружина замка зажигания.
  5. Повышенный шум при пуске: плохо закреплен узел, изношены втулки, сломаны зубья на шестернях.

Особенности диагностики механизма

Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.

Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Инструкция по снятию и ремонту стартера своими руками

Для диагностики и ремонта узел нужно снять.

Если машина после поездки, то перед тем, как снять стартер на ВАЗ, следует дождаться, чтобы остыли все узлы и механизмы.

Процедура снятия состоит из следующих шагов:

  1. Для доступа к устройству необходимо демонтировать воздушный фильтр.
  2. Пускатель крепится к корпусу коробки передач с помощью трех болтов. Чтобы его снять, нужно ключом на «13» выкрутить сначала два верхних болта, а затем один снизу. Его удобнее выкручивать из ямы.
  3. Затем необходимо отсоединить провода, и можно снимать механизм и начинать ремонт.

Для ремонта понадобятся необходимый инструментарий.

На ВАЗ 2106 ремонт стартера начинается с разборки, состоящей из этапов:

  1. В первую очередь снимается втягивающее реле.
  2. Далее вытягивается якорь втягивающего.
  3. На следующем этапе демонтируем верхний защитный кожух.
  4. Далее демонтируем вал ротора. При этом следует проверить замыкание на корпус.
  5. Затем выкручиваем винты крепления крышки, обмотки и проводов.
  6. Далее отделяем крышку от корпуса и вынимаем щетки.
  7. Затем с помощью оправки впрессовываем задний подшипник.
  8. На следующем этапе снимаем шплинт, якорь с вилкой и резиновую заглушку.
  9. Далее нужно достать второй подшипник.
  10. Затем отодвинув шайбу, сняв стопорное кольцо, демонтируем бендикс.

На этом разборка заканчивается. Теперь каждую деталь осматривают и устраняют неполадки. Сборку выполняют в обратном порядке. Перед сборкой нужно смазать детали пускового узла. После установки стартер следует подключить. Выполнить подсоединение следует согласно схеме подключения, а затем проверить работоспособность.

Видео «Как заменить редукторный пускатель»

В этом видео демонстрируется замена стартера (автор ролика — Kovalev Motors).

https://youtube.com/watch?v=JBLXDdh3LLc

Ремонт стартера

Вполне понятно, что не любой ремонт электрооборудования автомобиля, и, в частности стартера, можно выполнить самому. Для этого вам потребуется прозвонить обмотку, это потребуется для того, чтобы определить правильно неисправность. Если вы всё же решили ремонтировать стартер сам, стоит узнать, как правильно снять и разобрать стартер ВАЗ 2107.Установив свой автомобиль на эстакаду или смотровую яму, нужно отсоединить провод от минусовой клеммы аккумулятора. Дальнейшие действия будут зависеть от того, какой тип двигателя у вашей машины — карбюраторный или инжекторный.

Карбюраторный двигатель

  • В этом случае нужно снять корпус воздушного фильтра, предварительно отсоединив и сняв датчик ДМРВ (датчик массового расхода воздуха).
  • Затем, используя плоскую отвёртку, необходимо извлечь из кронштейнов резинки-держатели, фиксирующие фильтр.
  • Требуется извлечь из держателя и водозаборник, отсоединив его от патрубка фильтра.

Ремонт стартера в карбюраторном двигателе

Инжекторный двигатель

  • В первую очередь нужно снять грязезащитные щитки – основной и дополнительный. Используя торцовый ключ на 8, отворачиваете 4 винта переднего и 4 винта бокового крепления основного щитка, и ещё 2 болта сзади дополнительного. У нижнего винта другой размер, для его снятия потребуется торцовый ключ на 10.
  • Далее, уже торцовым ключом на 13, с удлинителем, необходимо отвернуть болты, фиксирующие стартер и картер сцепления. Затем те болты, которые крепят стартер к растяжке впускного патрубка и кронштейну, который держит жгут проводов датчика лямбда – зонд.
  • Затем, аккуратно убрав растяжки впускного трубопровода и 13 ключом отвернув гайку выпускного коллектора, снимаем щиток.

Внимание: Дальнейшие действия одинаковы для обоих типов двигателя ВАЗ 2107

  • Отсоединяется провод от плюсовой клеммы аккумулятора и с контактного стержня снимается наконечник.
  • Освобождаем от провода 50 вывод тягового реле и бережно вынимаем стартер.
  • Перед разборкой стартера, следует тщательно очистить его от пыли и жирного налёта.
  • В первую очередь следует проверить втягивающее реле. Это довольно просто. После подсоединения 50 вывода реле к плюсовой клемме аккумуляторной батареи, а корпуса снятого стартера к её минусовому выходу, станет сразу понятно, есть ли проблема в реле. Если оно рабочее, будет слышен щелчок выдвигаемой якорем шестерни.
  • Чтобы проверить целостность обмоток, придётся снять со стартера крышку и отсоединить щёточный узел. Дальше потребуется использовать прибор, называемый омметром. Он поможет проверить, есть ли замыкание обмоток на корпус стартера. Для этого нужно один щуп прибора соединить с корпусом, а второй – попеременно подсоединять к каждой обмотке.
  • Если не выявили проблем на обмотках, нужно достать якорь. Чтобы это сделать, необходимо отвернуть болты крепления кожуха стартера, снять стопорную шайбу и прокладки. Потом отвинчиваем две гайки и снимаем заднюю крышку. Освобождаем корпус обмотки статора от шпилек. Теперь стартер разобран на части.
  • Отвернув гайку оси вращения эксцентрика и вынув её из корпуса, отсоединим якорь. Затем нужно снять со шпилек корпус якоря, убрав его сцепление с вилкой рычага бендикса.
  • Вот и разобран стартер на детали, теперь легко заменить вышедшие из строя запчасти, или их отремонтировать.

После устранения всех неполадок и замены износившихся элементов, установив ВАЗ 2107 стартер, ремонт электрической части автомобиля можно считать успешно завершённым.

Обслуживание втягивающего реле — чистка пятаков

Одним из симптомов пригоревших пятаков втягивающего является проблемный пуск двигателя на горячую, то есть мотор может на холодную заводиться нормально, а на прогретом двигателе стартер уже отказывается крутить.

Эта процедура очень проста и лучше всего выполнять ее при снятом устройстве с автомобиля. Для этого понадобится следующий инструмент:

  • Ключ рожковый на 13
  • Головка глубокая торцевая на 8
  • Вороток или трещоточная рукоятка

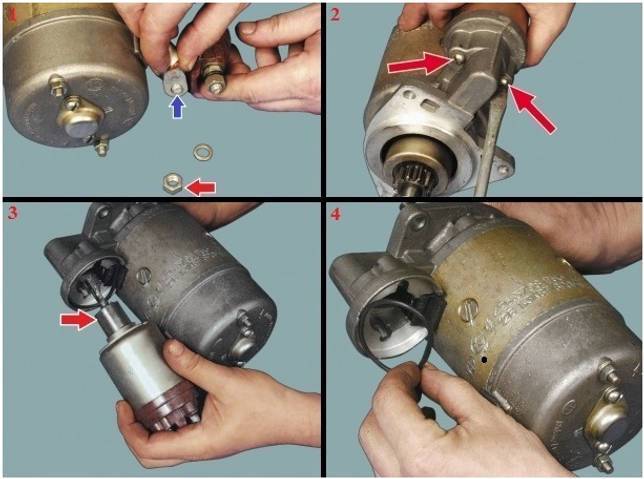

Необходимо сначала снять втягивающее, а затем открутить три гайки, которые наглядно показано на фото ниже:

Затем можно рукой надавить на болты, чтобы они вылезли наружу:

И после этого можно снимать крышку, что наглядно продемонстрировано ниже на картинке. Только имейте ввиду, что до конца она не снимается, так как ее держит тоненький проводок, так что будьте аккуратны, не прилагайте лишних усилий:

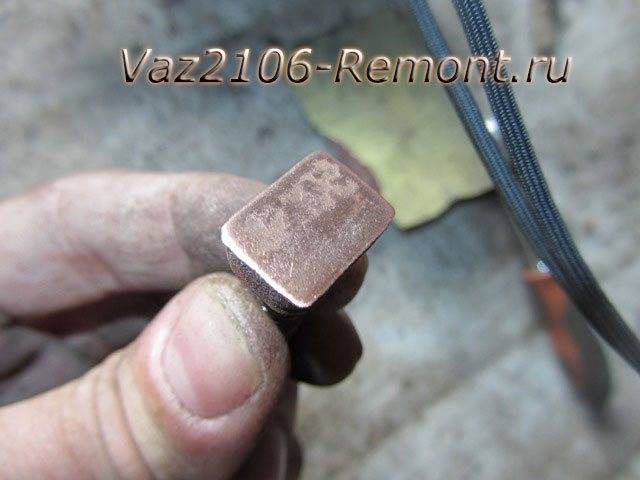

По центру, как видно на верхнем фото, находится медная пластина. Ее как-раз и необходимо будет почистить тонкой наждачной бумагой. Но это еще не все. Теперь берем ключ на 13 и откручиваем две гайки, чтобы вынуть те самые пятаки:

После чего с внутренней стороны их можно вынимать наружу:

Также, оба этих пятака необходимо почистить наждачной бумагой до блеска. Вот приведен результат проделанной работы:

И теперь можно все устанавливать на прежнее место в обратной последовательности.
