Что такое инжекторный двигатель

Как все работает

Теперь рассмотрим принцип работы инжекторного двигателя отдельно по каждой составляющей. С электронной частью, в целом, все просто. Датчики собирают информацию о скорости вращения коленчатого вала, воздуха (поступившего в цилиндры, а также остаточной его части в отработанных газах), положения дросселя (связанного с педалью акселератора), температуры ОЖ. Эти данные датчики передают постоянно на электронный блок, благодаря чему и достигается высокая точность дозировки бензина.

Поступающую с датчиков информацию ЭБУ сравнивает с данными, внесенными в картах, и уже на основе этого сравнения и ряда расчетов осуществляет управление исполнительной частью.В электронный блок внесены так называемые карты с оптимальными параметрами работы силовой установки (к примеру, на такие условия нужно подать столько-то бензина, на другие – столько-то).

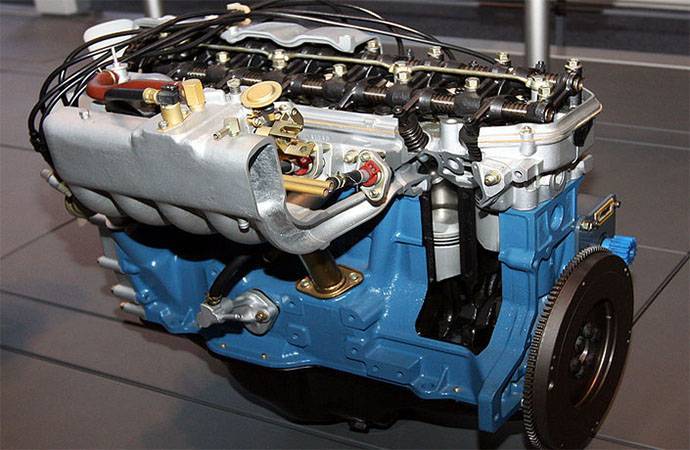

Первый инжекторный двигатель Toyota 1973 года

Чтобы было понятнее, рассмотрим более подробно алгоритм работы электронного блока, но по упрощенной схеме, поскольку в действительности при расчете используется очень большое количество данных. В целом, все это направлено на высчитывание временной длины электрического импульса, который подается на форсунки.

Поскольку схема – упрощенная, то предположим, что электронный блок ведет расчеты только по нескольким параметрам, а именно базовой временной длине импульса и двум коэффициентам – температуры ОЖ и уровне кислорода в выхлопных газах. Для получения результата ЭБУ использует формулу, в которой все имеющиеся данные перемножаются.

Для получения базовой длины импульса, микроконтроллер берет два параметра – скорость вращения коленчатого вала и нагрузку, которая может высчитываться по давлению в коллекторе.

К примеру, обороты двигателя составляют 3000, а нагрузка 4. Микроконтроллер берет эти данные и сравнивает с таблицей, внесенной в карту. В данном случае получаем базовую временную длину импульса 12 миллисекунд.

Но для расчетов нужно также учесть коэффициенты, для чего берутся показания с датчиков температуры ОЖ и лямбда-зонда. К примеру, температура составляется 100 град, а уровень кислорода в отработанных газах составляет 3. ЭБУ берет эти данные и сравнивает с еще несколькими таблицами. Предположим, что температурный коэффициент составляет 0,8, а кислородный – 1,0.

Получив все необходимые данные электронный блок проводит расчет. В нашем случае 12 множиться на 0,8 и на 1,0. В результате получаем, что импульс должен составлять 9,6 миллисекунды.

Описанный алгоритм – очень упрощенный, на деле же при расчетах может учитываться не один десяток параметров и показателей.

Поскольку данные поступают на электронный блок постоянно, то система практически мгновенно реагирует на изменение параметров работы мотора и подстраивается под них, обеспечивая оптимальное смесеобразование.

Стоит отметить, что электронный блок управляет не только подачей топлива, в его задачу входит также регулировка угла зажигания для обеспечения оптимальной работы мотора.

Теперь о механической части. Здесь все очень просто: насос, установленный в баке, закачивает в систему бензин, причем под давлением, чтобы обеспечить принудительную подачу. Давление должно быть определенным, поэтому в схему включен регулятор.

По магистралям бензин подается на рампу, которая соединяет между собой все форсунки. Подающийся от ЭБУ электрический импульс приводит к открытию форсунок, а поскольку бензин находится под давлением, то он через открывшийся канал просто впрыскивается.

Сравнение, назначение и особенности

Карбюратор – это своего рода воздушно-топливное устройство, загоняющее в мотор топливо с большим количеством воздуха. Причём гон этот происходит всегда в одинаковом объёме, без привязки к числу оборотов двигателя. Инжектор – это электронный прибор для точного распределения впрыска топлива, реагирующий на команды бортового компьютера, который посылает их на микроконтроллер. Использование инжектора ведёт к очень точной и экономной дозировке горючего, в зависимости от количества оборотов.

Таким образом, разница в использовании инжектора и карбюратора заключается в потреблении и распределении топлива на отдельный момент времени и усилий. Иными словами, у них просто совершенно разные КПД. Хотя, можно все отличия попросту указать конкретным списком для большей наглядности.

  1. Карбюратор всасывает топливную смесь в мотор, а инжектор сам впрыскивает определённые дозы.
  2. Карбюраторный вброс очень нестабилен, а инжекторный точен и аккуратен.
  3. В холодное время года инжектор работает с таким же успехом, как и в тёплое, а карбюратор может легко промёрзнуть.
  4. За счёт экономии топлива и тщательного распределения инжектор выбрасывает гораздо меньше вредных веществ в атмосферу, тогда как карбюратор гадит нещадно, что в свете законов о выбросах CO2 очень серьёзный аргумент при прохождении ТО.
  5. Карбюратор далеко не всегда точно и чётко выдерживает обороты (на то есть масса причин), а инжектор гораздо стабильнее в работе.
  6. Экономия горючего на инжекторных двигателях может достигать 30-40%, чего невозможно добиться на самом хорошо отрегулированном карбюраторном.
  7. Хотя инжектор намного дороже карбюратора, он всё-таки реже выходит из строя, будучи агрегатом закрытого типа.

Устройство и принцип работы карбюратора

Схема работы карбюратора

На рисунке представлена максимально упрощенная схема карбюратора. Тем не менее, с её помощью вполне можно понять, как осуществляется подача топливовоздушной смеси в цилиндры. Кратко опишем, как работает такое устройство. Карбюратор крепится на впускном коллекторе (нижняя плоскость), сверху устанавливается воздушный фильтр (верхняя плоскость). Подача бензина топливным насосом осуществляется через входное отверстие 1. Для поддержания необходимого уровня топлива в поплавковой камере карбюратора 11 входное отверстие оборудовано игольчатым клапаном 2. По достижении определённого уровня поплавок поднимается и через небольшой рычажок надавливает на клапан, перекрывая его. Топливо и воздух под действием разрежения, создаваемого поршнем при его движении вниз (при открытом впускном клапане цилиндра) устремляются через впускной коллектор в цилиндр двигателя. Для улучшения смешивания топлива с воздухом и для придания большей плотности смеси сечение камеры в нижней части карбюратора имеет вид конуса – это простейший диффузор. Подача топливной смеси регулируется дроссельной заслонкой 7, ось которой связана (при помощи тяг или тросика) с педалью «газа», а количество воздуха в горючей смеси регулируется датчиком дроссельной заслонки. Количество бензина, поступающего из поплавковой камеры, определяется диаметром топливного жиклёра 9. Для запуска холодного мотора требуется более богатая смесь, то есть соотношение смеси воздух/бензин должно иметь меньшее значение. Для этого в верхней части карбюратора установлена воздушная заслонка 5. При её закрытии (с небольшим зазором) количество воздуха, участвующего в образовании горючей смеси, значительно ограничивается, и она становится обогащённой, что облегчает пуск двигателя. После того, как двигатель прогреется, воздушная заслонка открывается. Манипулирование производится вручную – специальным тросиком, рукоятка которого установлена в салоне авто.

Рекомендуем: Замена ролика натяжителя ремня генератора — это надо знать

Карбюраторы «Солекс»

Схема работы карбюратора «Солекс»

В отличие от простейшего, карбюраторы, устанавливаемые на автомобили, имеют более сложную конструкцию. Рассмотрим, опять же, лишь в общих чертах, устройство карбюраторов семейства «Солекс», которыми оснащались ВАЗ 2108 – 99, ВАЗ 21213 «Тайга»(представляющая собой обновленную «Ниву» ВАЗ 2121), первые модели ВАЗ 2110. Фотографии сверху демонстрируют внешний вид, ниже расположено изображение, которое не является рисунком узла в разрезе, а представляет схематический рисунок, то есть некоторым образом развёртку. Карбюратор, в отличие от простейшего, имеет ряд деталей, способствующих подаче топливной смеси для реального двигателя в различных режимах работы. Устройство имеет уже две камеры (l и ll), каждая с дроссельной заслонкой, причём воздушной заслонкой оснащена лишь первая камера. Вторая камера начинает работать после того, как первая откроется наполовину, то есть при движении на высоких оборотах. Кроме того, устройство оборудовано системой холостого хода, штуцером для шланга, по которому излишки топлива стекают в бак. В отличие от схематичного, карбюратор имеет также:

  • не только топливные (39 и 29), но и воздушные жиклёры (14 и 7);
  • регулируемую систему холостого хода;
  • систему управления воздушной заслонкой. То есть заслонка закрывается и открывается вручную, посредством тросика, но её положение подстраивается диафрагмой 3 пускового устройства;
  • ускорительный насос – для обогащения смеси при разгоне путём впрыскивания дополнительной порции в камеры. Его диафрагму 42 приводит в движение рычаг 42. Бензин по каналам подаётся к распылителю 11.

Впрочем, подробное описание сейчас совершенно излишне. Цель материала – показать различия между инжектором и карбюратором. Из того, что сказано выше, можно сделать следующие заключения:

  1. Для подачи смеси используется разрежение, создаваемое поршнями двигателя, состав её определяется диаметром отверстий жиклёров.
  2. Все исполнительные механизмы, включая топливный насос, имеют механический привод, за исключением электромагнитного клапана принудительного холостого хода 5.

Основные различия между системами

Предназначение обеих систем состоит в насыщении цилиндров горючей смесью. Система заранее определяет и подготавливает смесь к подаче в двигатель, неэффективное распределение топлива влияет на общий расход, окружающую среду. Что лучше карбюратор или инжектор, первый пользуется популярностью при отдаленных местностях от сервисов, так как поддаются настройке без специализированного инструмента. В чем разница инжектора и карбюратора, выясняется многими автовладельцами перед покупкой нового или поддержанного железного друга.

Все реже можно увидеть на рынке автомобили с моновпрыском, так как автомобильную промышленность заполонили силовые агрегаты с современной системой подачи топлива. Чем отличается инжектор от карбюратора, что количество бензина подается при точно дозированной форме при определенных нагрузках, что положительно влияет на расход. Инжектор или карбюратор имеют различия между собой и особенности, ставящие серьезный выбор перед будущим владельцем.

Инжекторная система

Использование инжекторной системы в автомобилях обусловлено немалым количеством достоинств.

Применяемый долгое время при производстве силовых агрегатов карбюратор, остающийся лучшим, заменился более современной конструкцией по ряду причин:

  • Экономичность достигается за счет подачи бензина при необходимой дозировке, в зависимости от нагрузок и режима эксплуатации, чем отличается инжектор от карбюратора;
  • Температура окружающей среды не зависит на запуск двигателя, ЭБУ контролирует количество подаваемой горючей смеси на холодном двигателе;
  • Динамические показатели значительно выше, особенно на высоких оборотах.

Перед тем, как сделать выводы, что лучше на ваз 2109 инжектор, или карбюратор, стоит обратить внимание на некоторые сложности. Современная версия не требовательна к расходу бензина, имеет облегченный запуск при зимнем периоде. Однако, при длительной эксплуатации конструкция подвергается дорогостоящему ремонту, а то и заменой узлов

Однако, при длительной эксплуатации конструкция подвергается дорогостоящему ремонту, а то и заменой узлов.

Распространенные минусы и плюсы:

  • Используемое топливо при работе узлов должно быть качеством выше, чем в карбюраторных, иначе форсунки забьются, автомобиль потеряет динамические свойства;
  • Обслуживание и замена узлов происходит с помощью немалых финансовых затрат.

Карбюраторный тип подачи горючей смеси

Наиболее распространенной системой впрыска топлива, особенно на машинах, выпускаемых отечественным автопромом, является карбюраторный. Благодаря возможности ремонта своими руками в дали от автосервиса, следует вывод, что лучше выбрать карбюратор, или инжектор на ваз 21099.

Значительные плюсы и минусы данного типа подачи горючей смеси:

  • Замена устройства комплексом, обойдется дешевле инжекторной системы, на стоимость поддержанного автомобиля это никак не влияет;
  • Карб менее требователен к качеству бензина, своевременная замена топливного, воздушного фильтра дадут возможность долго проездить без технического обслуживания;
  • Ремонт и регулировка не требуют компьютерных диагностик, произвести настройку можно в гараже своими руками.

Естественно, инжектор и карбюратор используется при разных средах, при повышенных нагрузках. У старомодных систем проявляются значительные минусы при эксплуатации, поэтому стоит взвесить все за и против, прежде чем сказать, что лучше карбюратор или инжектор.

Отрицательные стороны карбюраторов:

  • Отличие, что запуск при морозе осуществляется только механическим способом, путем выдергивания подсоса из салона автомобиля;
  • Расход топлива намного выше, так как горючая смесь подается равномерно при разных режимах работы;
  • Малейшие, а так же большие сдвиги при настройке являются следствием нестабильной работы ДВС.

Подводя итоги в споре, что лучше карбюратор или инжектор, необходимо отметить, что каждая из разработок требует должного обслуживания при процессе эксплуатации. При тяжелых условиях следует проводить чистку узлов, замену фильтров чаще, чем описано в регламенте. Своевременное обслуживание придаст уверенности, надежности при эксплуатации автомобиля.

Плюсы и минусы карбюраторных двигателей

Устройство простейшего карбюратора

Главное преимущество карбюратора — простота обслуживания. Чтобы отрегулировать состав рабочей смеси, достаточно прочитать несложное руководство. При этом карбюратор, правильно отрегулированный один раз, способен проработать без сбоев в течение длительного времени. Для ремонта топливного смесителя не нужны дорогостоящие инструменты и приборы, вполне хватит нескольких отверток и гаечных ключей. Все работы можно выполнить прямо в гараже, без обращения в автосервис. Здесь заключается значительна разница между инжектором и карбюратором, ведь неполадки с инжектором исправить уже не так просто.

Карбюраторный автомобиль можно заправлять топливом с невысокими показателями качества, ведь он почти не чувствителен к наличию примесей. Единственное следствие использования топлива с низким качеством — засорение жиклеров, но их можно легко прочистить, или продуть.

Немаловажным плюсом карбюраторных агрегатов является повышенная приемистость двигателя. Режим работы мотора меняется быстро, без рывков. На карбюраторном автомобиле проще преодолевать крутые спуски и ездить по бездорожью.

К минусам карбюратора можно отнести:

  • повышенное образование вредных веществ в выхлопных газах;
  • высокую чувствительность к перепадам температуры;
  • нерациональный расход бензина.

Карбюратор надежен и прост в обслуживании, но его недостатки слишком существенны и нивелируют список достоинств.

Достоинства карбюратора

Одним из главных преимуществ карбюраторных двигателей в сравнении с инжекторными является простое обслуживание. Перед использованием двигателя водителю необходимо всего-то прочитать маленькое руководство и единожды настроить систему. После чего, она будет работать по первоначальным указаниям. Как правило, сбоев в карбюраторе не наблюдается. Если же поломка таки произошла – починить двигатель особого труда не составит.

Благодаря простой и понятной системе нет особой необходимости отгонять автомобиль на СТО или же использовать специальные труднодоступные инструменты. Ведь очередным отличием карбюратора от инжектора есть возможность его обладателя отремонтировать двигатель собственноручно с помощью отвертки и нескольких гаечных ключей.

Простейший карбюратор: 1 — воздухе — топливо; 3 — игольчатый клапан; 4 — поплавок; 5 — поплавковая камера; 6 — распылитель. 7 — топливный жиклер: 8 — смесительная камера: 9 — рабочая смесь. 10 — дроссельная заслонка; 11 — диффузор.

Карбюраторный двигатель приемлем к использованию дизеля или любого другого низкокачественного топлива.

Несмотря на скорость засорения жиклеров, их довольно легко чистить – достаточно просто продуть.

К сожалению, у карбюратора также есть недостатки:

  1. высокая чувствительность к температуре;
  2. токсичные выхлопы;
  3. большой расход топлива;

Учитывая тот факт, что подача одинаковая, бензин расходуется крайне неравномерно. И по сколько топливо карбюратор применяет с примесями, сгоревшие ранее частички превращаются в токсичные выхлопы. А также температура окружающей среды и атмосферное давление непосредственно влияет на работу карбюраторного двигателя.

Чем отличается инжектор от карбюратора

Принцип, по которому карбюратор подает смесь бензина с кислородом в камеры сгорания двигателя, – разница в давлении. Принудительного впрыска здесь нет, и топливоподача происходит с помощью всасывания топлива. Значит, часть мощности силового агрегата тратится на этот процесс.

Количество воздуха в топливной смеси автоматически не регулируется. Карбюратор настраивается механическим путем еще до поездки, и эта настройка универсальная. Но в этом есть некоторые недостатки. Двигатель в определенные моменты способен получать от карбюратора больше топлива, чем он может переработать. В итоге часть бензина не сгорает, а выходит вместе с выхлопными газами, что наносит вред окружающей среде и не экономит топливо.

В случае же с инжектором происходит принудительная подача топлива в камеры сгорания при помощи форсунок, а количество бензина регулируется электроникой, которая и отвечает за приготовление топливовоздушной смеси.

Выхлоп инжекторного автомобиля менее токсичен, не так вреден для окружающей среды, как карбюраторный, потому что в нем меньше несгоревшего бензина.

В этом и заключаются отличия системы питания карбюраторного двигателя от инжекторного. Теперь перейдем к вопросу «что лучше» не для экологии, а для водителя и автомобиля.

Ещё кое-что полезное для Вас:

  • Что такое объем двигателя автомобиля?
  • Устройство, виды и назначение фильтра тонкой очистки топлива
  • Датчик коленвала: признаки неисправности

 Плюсы двигателя с инжекторной топливоподачей

  1. Если допустить, что остальные устройства в двух автомобилях идентичны и различны только способы подачи топлива, то большая мощность остается у инжекторного мотора. Разница в лошадиных силах между карбюраторным и инжекторным ДВС может составлять 10%. Эти отличия достигаются за счет другого впускного коллектора, точно выставляемого в каждый момент угла опережения зажигания, и другого способа подачи топлива.
  2. Инжекторные моторы, по сравнению с карбюраторными аналогами, отличаются топливной экономичностью за счет точной дозированной подачи бензина. При таком способе 100% бензина сгорает в камерах двигателя, превращая тепловую энергию в механическую.
  3. Основная причина перехода всех мировых автопроизводителей на инжекторную систему –  экологичность. Карбюраторные выхлопы более токсичны.
  4. В морозную погоду инжекторный двигатель не нуждается в дополнительном прогреве перед запуском.
  5. Инжекторы намного надежнее карбюраторов, их выход из строя встречается реже, по сравнению с неисправностями карбюраторов.
  6. Инжекторные двигатели не имеют катушку-трамблер. Эта деталь часто выходит из строя на машинах с карбюраторной топливоподачей.

Минусы инжекторов

  1. Хоть инжектор надежен, но он выходит из строя. А для его диагностики и последующего ремонта необходимо специализированное оборудование.  Ремонт в условиях «гаража» невозможен, для этого нужен опыт и квалификация. Ремонт этого устройства на СТО, как и обслуживание с профилактикой – работа дорогостоящая.
  2. Инжектор требует только качественного топлива. Если топливо содержит некоторое количество механических примесей, то нормальная его работа затруднена. Он быстро засорится и выйдет из строя. А чистка и ремонт стоят недешево.
  3. Следующий недостаток касается двигателей, на которые вместо карбюратора установили инжектор. В результате доработки повысится количество сгораемого в двигателе топлива, что повышает его рабочую температуру. Это чревато возможным перегревом ДВС со всеми вытекающими последствиями.

Плюсы карбюраторных систем

  1. В плане обслуживания карбюраторы считаются простыми устройствами. Для их ремонта не нужно специализированное оборудование и инструмент. Все необходимое для этого найдёте в гараже.
  2. Стоимость деталей – невысока. В случае невозможности ремонта можно купить новый карбюратор. По сравнению с инжектором его стоимость низкая.
  3. Карбюратор не требует высокого качества топлива. Он нормально работает на бензине с низким октановым числом. Небольшое количество механических примесей несильно затруднит его работу. Максимум – забьются жиклеры.

Минусы карбюраторов

Недостатков у карбюраторных систем намного больше, чем достоинств, и поэтому существует тенденция на их замещение инжекторами.

  1. Автомобиль, двигатель которого оснащен карбюратором, потребляет больше бензина, чем инжекторный аналог. Причем излишнее потребление топлива не переходит в дополнительную мощность. Топливо не догорает и выбрасывается в атмосферу;
  2. Карбюратор не любит перепадов температур. Он чувствителен и к повышенной, и к пониженной температуре окружающей среды. Зимой его детали примерзают друг к другу. Это происходит из-за образования внутри него конденсата;
  3. Низкая экологичность.

Система датчиков инжекторных двигателей

Без этих компонентов работа системы впрыска топлива невозможна. Именно датчики сообщают блоку управления всю информацию, которая необходима для работы исполнительных устройств в нормальном режиме. Неисправности системы питания инжекторного двигателя по большей части вызывают именно датчики, так как они могут неверно производить замеры.

  1. Датчик расхода воздуха устанавливается после воздушного фильтра, так как в конструкции имеется дорогостоящая платиновая нить, которая при попадании мелких посторонних частиц может засоряться, отчего показания окажутся неверными. Датчик считает, какое количество воздуха проходит через него. Понятно, что взвесить воздух не представляется возможным, да и объем его измерить проблематично. Суть работы заключается в том, что внутри пластиковой трубки находится платиновая нить. Она нагревается до рабочей температуры (более 600º, именно это значение закладывается в ЭБУ). Поток воздуха охлаждает нить, блок управления фиксирует температуру и, исходя из этого, вычисляет количество воздуха.
  2. Датчик абсолютного давления необходим для более точного снятия показаний о количестве потребляемого двигателем воздуха. Состоит из 2 камер, одна из которых герметична и внутри у неё вакуум. Вторая камера соединена с впускным коллектором. В последнем при впуске разрежение. Между камерами устанавливается диафрагма с пьезоэлементом, который вырабатывает небольшое напряжение во время изменения давления. Это значение напряжения поступает на вход блока управления.
  3. Датчик положения коленвала располагается рядом со шкивом генератора. Если присмотреться, то можно увидеть, что на шкиве есть зубья, причём они расположены на одинаковом расстоянии друг от друга. Суммарное число зубьев — 60, оси соседних расположены на расстоянии 6º. Но если присмотреться ещё внимательнее, то можно увидеть, что 2-х не хватает. Этот промежуток необходим, чтобы датчик фиксировал положение коленвала максимально точно. Датчик вырабатывает напряжение, которое тем больше, чем выше частота вращения.
  4. Датчик фаз (распредвала) работает на эффекте Холла. В конструкции есть диск с вырезанным сегментом и катушка. При вращении диска вырабатывается напряжение. Но в момент, когда прорезь находится над чувствительным элементом, напряжение снижается до 0. В этот момент первый цилиндр находится в ВМТ на такте сжатия. Благодаря датчику фаз точно подаётся искра на свечу и открывается своевременно форсунка.
  5. Датчик детонации расположен на блоке ДВС между 2 и 3 цилиндрами (чётко посередине). Работает на пьезоэффекте — при наличии вибрации происходит генерирование напряжения. Чем сильнее вибрация, тем выше уровень сигнала. Блок управления при помощи датчика изменяет угол опережения зажигания.
  6. Датчик дроссельной заслонки представляет собой переменный резистор, на который подаётся напряжение 5 В. В зависимости от того, в каком положении находится заслонка, напряжение уменьшается. Иногда случаются поломки — в начальном положении показания датчика прыгают. Стирается резистивный слой, ремонт невозможен, эффективнее установить новый.
  7. Датчик температуры ОЖ, от него зависит качество воспламенения топливовоздушной смеси. С его помощью не только происходит коррекция угла опережения зажигания, но и включение электровентилятора.
  8. Лямбда-зонд расположен в системе выпуска отработанных газов. В современных системах, которые удовлетворяют последним экологическим стандартам, можно встретить 2 датчика кислорода. Лямбда-зонд отслеживает количество кислорода в выхлопных газах. У него есть внешняя часть и внутренняя. За счёт напыления из драгметалла можно оценить количество кислорода в выхлопных газах. Внешняя часть датчика «дышит» чистым воздухом. Показания передаются на блок управления и сравниваются. Эффективные замеры возможны только при достижении высоких температур (свыше 400º), поэтому часто устанавливают подогреватель, чтобы даже в момент начала работы двигателя не наблюдалось перебоев.

Отличие инжектора от карбюратора

Подведем итог, перечислим в чем разница инжектора и карбюратора.

  • Карбюраторы – механические устройства, впрыск топлива может быть механическим или электронным. Однако электронный впрыск топлива (EFI) стал наиболее распространенным.
  • В карбюраторной системе топливо втягивается цилиндр за счет разряжения создаваемого поршнем. В инжекторной системе топливо впрыскивается принудительно созданным давлением, подобно дизельному двигателю.
  • Инжектор более надежен, но и его ремонт более затратен, чем карбюратора.
  • Ремонт и обслуживание инжектора требует специального оборудования, в случае карбюратора можно обойтись собственными силами.
  • Стоимость инжектора выше карбюратора
  • Уровень вредных выбросов у инжекторного двигателя ниже, чем у карбюраторного
  • Инжектор более экономичен.
  • Инжектор в отличие от карбюратора не чувствителен к перепаду температур.
  • Инжекторная система способна обеспечить прибавление мощности до 10%.
  • Карбюратор предоставляет большие возможности для настройки двигателя.

Надеюсь, что информация выше разъяснила, чем отличается карбюратор от инжектора. Оставляйте комментарии, и удачи на дорогах!

Инжекторный двигатель (двигатель с инжектором, англ. electronic fuel injection engine) — современный тип ДВС, оснащенный инжекторной системой топливного впрыска, которая пришла на смену моторам с карбюратором. Сегодня новые бензиновые автомобили оснащаются исключительно инжектором, так как данное решение способно обеспечить силовой установке необходимое соответствие строгим нормам касательно экономичности и токсичности отработавших газов.

Карбюратор проигрывает инжектору по общим показателям эффективности, так как инжекторные двигатели стабильнее работают, автомобиль получает улучшенную динамику разгона. Инжекторный агрегат потребляет меньше топлива, содержание вредных веществ в выхлопе снижается, так как топливо сгорает более полноценно. Управление системой полностью автоматизировано (в отличие от карбюратора), то есть не требует ручной подстройки во время эксплуатации. Что касается дизельных двигателей, система впрыска дизтоплива на таких моторах имеет ряд конструктивных отличий, хотя общий принцип работы инжектора на дизеле остается похожим на бензиновые аналоги.

Читайте в этой статье

2016-02-21 Принцип работы инжекторного двигателя

В 1807 году изобретатель Франсуа де Ривас изобрел первый двигатель с использованием поршня, шатунов и искры для зажигания сгораемой смеси. С тех пор происходит усовершенствование этой модели.

Принцип работы ДВС

Работа двигателя внутреннего сгорания (ДВС) основана на расширении газов при быстром сгорании горючей смеси, поступившей в цилиндр. Газы двигают поршень вниз, а в это время, благодаря форме коленчатого вала, второй поршень поднимается. Движение поршней обеспечивает постоянную работу коленвала.

Существует несколько классификаций ДВС. По виду применяемого топлива они подразделяются на следующие типы:

  • работающие на легком топливе (газ, бензин);
  • работающие на тяжелых жидкостях (дизель, мазут).

По месту образования горючих смесей выделяют:

  • наружные — карбюраторные (смесь образуется снаружи двигателя);
  • внутренние — инжекторные (смесь находится в цилиндре двигателя).

Недостатки карбюраторных двигателей

Долгие годы в автомобилестроении применялись карбюраторные ДВС. Смесь образовывалась в карбюраторе и вводилась в цилиндр двигателя, где воспламенялась искрой свечи. При этом точно рассчитать соотношение топлива и воздуха было невозможно, поэтому настройка производилась с четом переизбытка в ней бензина. Это приводило к неполному его сгоранию. В выхлопных газах оставалось много топлива, особенно в условиях езды в населенных пунктах.

Недостатки карбюраторных двигателей:

  • низкая мощность;
  • большой расход топлива;
  • высокая концентрация загрязняющих веществ в выбросах.

С увеличением количества автомобилей в городах содержание в атмосфере опасных для экологии выхлопных газов стало приближаться к критическому. Перед инженерами встал вопрос снижения токсичности выбросов. Применение специальных фильтров и катализаторов в выхлопной системе не дало серьезного положительного эффекта и привело к еще более серьезному падению мощности ДВС.

Инжекторные двигатели

С целью устранения недостатков, которые имелись в карбюраторных двигателях, был разработан способ впрыска готовой смеси непосредственно в каждый из цилиндров. Для этого нужно точно определять, какое количество воздуха должно быть в топливе, чтобы обеспечить его полное сгорание. На выходе устанавливается датчик, считывающий эти показатели и передающий данные в систему, формирующую смесь. Этот датчик назван лямбда-зонд. Информацию собирает и обрабатывает электронный блок управления.

В каждом из цилиндров имеется отдельная форсунка. Бензонасос создает давление в топливной сети. Под давлением смесь подается в цилиндр. Электронный блок определяет время открытия и закрытия форсунки, тем самым регулируя количество подаваемой смеси. Для улучшения работы системы в ней предусмотрены следующие дополнительные датчики:

  • расхода воздуха;
  • расположения дроссельной заслонки;
  • охлаждающей жидкости;
  • расположения коленчатого вала;
  • кислорода;
  • детонации.

Внедрение технологии впрыска позволяет добиться:

  • идеальной концентрации горючей смеси;
  • более экономного расхода топлива;
  • увеличение мощности двигателя;
  • возможности запуска ДВС в любых климатических условиях;
  • уменьшения токсичности выбросов.

Типы инжекторных систем

  • Одноточечный впрыск. Это фактически аналог карбюратора. Форсунка одна и она находится перед впускным коллектором. Такая система позволяет переделать карбюраторные двигатели в инжекторные без существенных изменений конструкции.
  • Многоточечный впрыск. Топливо при таком виде впрыска подается к каждому цилиндру отдельно вблизи впускного клапана. Это позволяет увеличивать мощность двигателя на 10%.

Таким образом, внедрение инжекторных двигателей стало революционным шагом на пути увеличения КПД двигателя и улучшения его экологичности.

Что делать, если троит на холостых

Также достаточно распространенная ситуация, причин возникновения которой существует в общей сложности три.

  1. Возникли проблемы с подачей горючего. Необходимо промыть топливную систему и очистить форсунки ультразвуком.
  2. Возникла неисправность в системе зажигания. В такой ситуации рекомендуется поменять свечи зажигания, проверить работоспособность катушки зажигания, а также установить новый комплект высоковольтных проводов.
  3. Клапаны не отрегулированы должным образом. Вам потребуется провести регулировку клапанов. Если ситуация требует более кардинальных мер, тогда клапаны придется поменять.

Ситуации, когда троит двигатель, встречаются у огромного количества автомобилей. Модель отечественного производителя АвтоВАЗ в лице ВАЗ 2114 исключением не является. Это вовсе не приговор вашему двигателю. Просто необходимо оперативно предпринять соответствующие меры.

Если вмешаться в работу агрегата при первых же признаках «троения», вы сумеете избежать сложного и дорогостоящего ремонта. Но когда ситуация пускается на самотек и проверка узла откладывается изо дня в день на потом, приготовьтесь в скором времени потратить огромные деньги или вовсе искать новый двигатель на замену старого.
