Что такое лямбда зонд (датчик кислорода)

Разновидности датчиков

Все зонды полностью одинаковы по принципу действия. Все различия заключаются в особенностях подключения электропитания. На практике, обычно различают их по количеству проводов, которые подключаются к зонду. Наиболее распространены двух- и трехконтактные датчики. Также существуют варианты с подогревом и без него. Датчики с подогревом более эффективны при запуске двигателя в зимнее время, они показывают более качественный результат.

При необходимости, оба типа зондов взаимозаменяемы. Также можно устанавливать датчик от любого автомобиля, даже с другим количеством проводов. Только в таком случае придется повозиться с подключением.

Разновидности датчиков

Все зонды полностью одинаковы по принципу действия. Все различия заключаются в особенностях подключения электропитания. На практике, обычно различают их по количеству проводов, которые подключаются к зонду. Наиболее распространены двух- и трехконтактные датчики. Также существуют варианты с подогревом и без него. Датчики с подогревом более эффективны при запуске двигателя в зимнее время, они показывают более качественный результат.

При необходимости, оба типа зондов взаимозаменяемы. Также можно устанавливать датчик от любого автомобиля, даже с другим количеством проводов. Только в таком случае придется повозиться с подключением.

Продолжительность работы лямбда-зонда

Лямбда-зонд — один из датчиков, который изнашивается довольно быстро. Это связано с тем, что он постоянно контактирует с выхлопными газами, а его ресурс напрямую зависит от качества топлива и исправности двигателя. Например, кислородный датчик из циркония имеет ресурс от 70 до 130 000 километров пробега.

Поскольку работа обоих кислородных датчиков (верхнего и нижнего) контролируется бортовой диагностической системой OBD-II, при выходе из строя одного из этих датчиков регистрируется соответствующая ошибка и загорается дисплей «Проверьте двигатель» на панели приборов. В этом случае неисправность можно диагностировать с помощью специального диагностического сканера

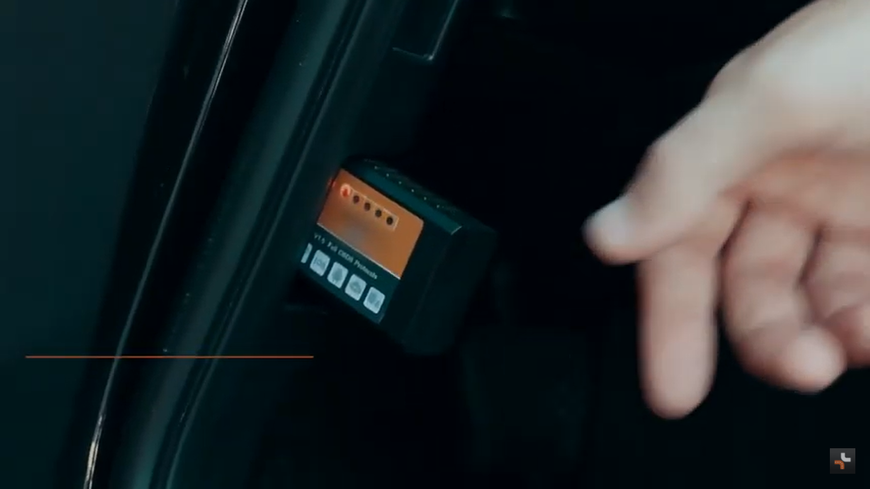

Из «бюджетников» можно обратить внимание на Scan Tool Pro Black Edition

Этот сканер корейского производства отличается от аналогов высоким качеством сборки и возможностью диагностики всех узлов и агрегатов автомобиля, а не только двигателя. Он также может отслеживать показания всех датчиков (включая кислород) в режиме реального времени. Сканер совместим со всеми распространенными диагностическими программами. Знание допустимых значений напряжения поможет вам оценить состояние датчика.

Если кислородный датчик работает правильно, характеристика сигнала представляет собой гладкую синусоидальную волну, которая показывает частоту переключения не менее 8 раз в течение 10 секунд. Если датчик вышел из строя, форма сигнала будет отличаться от эталонной формы или его реакция на изменение состава смеси значительно замедлится.

Основные неисправности лямбда-зонда:

  • износ при работе (старение);
  • неисправность нагревательного элемента;
  • загрязнение.

Все эти типы проблем могут быть вызваны использованием некачественного топлива, перегревом, добавлением различных присадок, попаданием в рабочую зону датчика масел и моющих средств.

Признаки неисправности датчика:

  • Активация лампа неисправности на приборной панели.
  • Потеря мощности.
  • Плохая реакция на педаль газа.
  • Работа двигателя на холостом ходу с рывками.

Узкополосный лямбда-зонд [ править | править код ]

Лямбда-зонд порогового типа действует по принципу гальванического элемента/твердооксидного топливного элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх неё напылены токопроводящие пористые электроды из платины, одновременно являющейся катализатором окислительно-восстановительных реакций. Один из электродов омывается горячими выхлопными газами (внешняя сторона датчика), а второй — воздухом из атмосферы (внутренняя сторона датчика). Эффективное измерение состава отработавших газов лямбда-зонд обеспечивает после разогрева до определенной температуры выше 300°C. Только в таких условиях циркониевый электролит приобретает проводимость, а гальваническая ячейка начинает работать. Для работы датчика атмосферный кислород нужен в очень небольшом количестве, поэтому, в целом герметичный для воды, датчик делается таким образом, чтобы кислород немного попадал внутрь со стороны проводки.

Если при работе двигателя и датчика ионы свободного кислорода присутствуют лишь с внутренней стороны элемента, то есть имеется лишь атмосферный кислород, то разогретая ячейка самостоятельно начинает генерировать ЭДС, а значит, на блок управления с датчика начинает поступать электрический ток с определённым напряжением. Это означает для ЭБУ автомобиля, что смесь была «богатой». На практике этому соответствует примерно 0,8-0,9 вольт. Если свободный кислород появляется в составе выхлопа с внешней стороны датчика, то выработка ЭДС снижается, а если кислорода достаточно много, то полностью прекращается, то есть кислород из выхлопа блокирует работу ячейки. Это означает для ЭБУ, что смесь была «бедной». На практике этому соответствует примерно 0,1-0,2 вольт. Если ЭДС стремится к нулю, то это означает что смесь абсолютно бедная, например в двигатель не поступает топливо. Напряжение с датчика 0,45 вольт считается оптимальным, и свидетельствует, что сжигаемая смесь обладает стехиометрическим соотношением топлива и воздуха.

Конструктивно, датчики делятся по числу проводов и наличию подогревательного элемента. Датчики без нагревательного элемента используют 1 или 2 провода, с нагревательным элементом — 3 или 4 провода. Первое поколение датчиков разогревалось лишь от выхлопных газов, поэтому начинало давать сигнал сравнительно поздно после старта двигателя. Появившиеся позже датчики с нагревательным элементом стали выводить датчик в рабочее состояние очень быстро, что отвечало возросшим требованиям экологии, а также позволяло использовать датчик, когда температуры выхлопных газов оказывалось недостаточно.

В начале работы, после запуска мотора, лямбда-зонд не выдаёт показаний, и ЭБУ вынужден использовать только карты впрыска, прописанные в нём. Это режим работы без обратной связи, и коррекции топливной смеси по лямбда-зонду в этом режиме нет. Когда с датчика появляется сигнал, то ЭБУ автомобиля переходит в режим работы с обратной связью, при котором исходные топливные карты корректируются с учётом показаний с лямбда-зонда в режиме реального времени.

Сигнал используется системой управления для поддержания оптимального (стехиометрического, около 14,7:1) соотношения воздушно-топливной смеси.

  • λ=1 — стехиометрическая (теоретически идеальная) смесь;
  • λ>1 — бедная смесь;
  • λ [неизвестный термин] в катализаторе, для более точного регулирования может использоваться и второй лямбда-зонд, расположенный за катализатором или внутри него.

Основные виды лямбда-зондов

В конструкции современного автомобиля могут присутствовать следующие лямбда-зонды:

1. Циркониевый

Изготовленный из керамики и циркония наконечник со всех сторон покрыт защитными пластинами из пористых платиновых электродов, которые выполняют роль проводников тока. Стоит отметить, что свойства электролита активизируются только при нагреве диоксида циркония выше +350 °C. Получается, что лямбда-зонд будет выдавать ошибку, если не прогреется до определенной температуры. Быстрый нагрев устройства осуществляется благодаря встроенной нагревательной конструкции с керамическим изолятором.

Посредством прохождения через небольшие просветы в защитном кожухе выхлопные газы поступают к наружной части наконечника. Воздух, в свою очередь, проникает внутрь датчика через специальную пройму в корпусе устройства или пористую уплотнительную крышку.

Разница потенциалов формируется благодаря перемещению ионов кислорода по электролиту между наружным и внутренним платиновыми электродами.

Напряжение на электродах обратно пропорционально объемам кислорода в выхлопной системе.

При наличии оповещения, поступающего от датчика, блок управления выравнивает содержание компонентов топливовоздушной смеси. Напряжение, поступающее от лямбда-зонда, каждую секунду меняется по несколько раз, что позволяет оптимизировать состав смеси независимо от режима работы ДВС.

В зависимости от количества проводов лямбда-зонды из циркония делятся на несколько групп:

  • однопроводные – оснащены одним сигнальный проводом, при этом контакт на массу осуществляется через корпус;
  • двухпроводные – имеют сигнальный и заземляющий провода;
  • трех- и четырехпроводные – подразумевают наличие системы нагрева, а также подведенных к ней управляющих и заземляющих проводов.

2. Титановый

Внешне схож с циркониевым, но в данном случае чувствительная деталь датчика изготовлена из диоксида титана. Объемное сопротивление устройства меняется с учетом изменения количества кислорода в смеси: от 1 кОм при богатой смеси до более 20 кОм при бедной. Вместе с этим меняется проводимость титанового элемента, о чем лямбда-зонд сообщает блоку управления. Эффективность датчика рассматриваемого вида достигается только при температуре +700 °C, поэтому без нагревательного элемента здесь не обойтись.

Титановый лямбда-зонд имеет высокую цену и сложную конструкцию, что отрицательно сказывается на популярности данных устройств.

3. Широкополосный

В отличие от вышеописанных моделей, широкополосные приборы имеют конструкцию, состоящую из двух камер: измерительной и насосной.

В измерительном отсеке поддерживается такой состав газов, при котором лямбда равна единице. Что касается насосной камеры: если мотор работает на бедной смеси, камера убирает лишний кислород из диффузионного зазора в атмосферу, а если на богатой – пополняет диффузионное отверстие недостающим кислородом из внешней среды. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна объемам бесцветного газа.

Нормальное функционирование широполосных датчиков возможно при температуре +600 °C, что достигается за счет работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6.

Замена лямбда-зонда

В замене нет ничего сложного. Перед проведением работ поставьте машину на подъемник, а также купить новое устройство. Примерный алгоритм замены детали рассмотрен ниже.

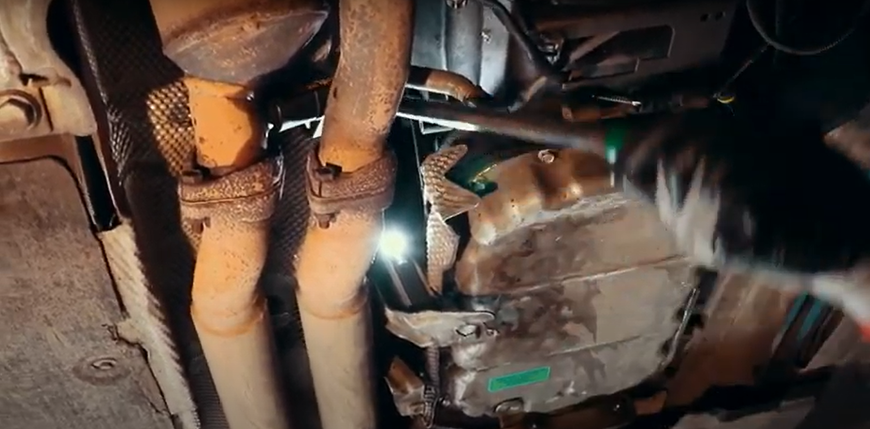

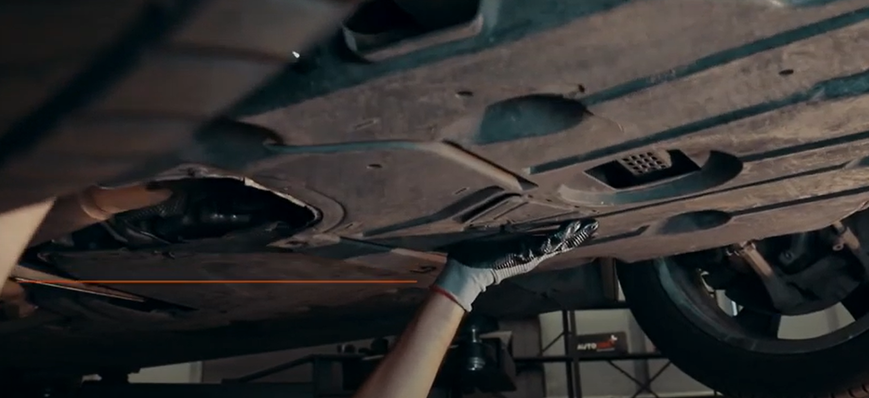

Датчик крепится перед катализатором в выхлопном коллекторе автомобиля под капотом. Если в системе установлено два устройства, то первое крепится перед катализатором, а второе – после него. Современные коллекторы защищены с помощью металлической пластины – перед заменой ее необходимо снять, чтобы получить доступ к лямбда-зонду (одному или двум). Для демонтажа защитной пластины используйте шуруповерты.

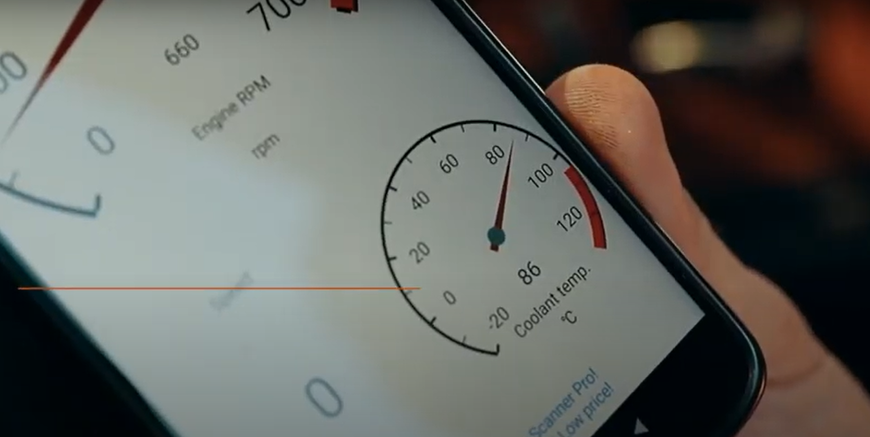

Теперь прогрейте двигатель автомобиля до температуры 80-90 градусов. Так будет легче открутить старый датчик (на автомобиле он сидит плотно). При нагреве происходит небольшое расширение металла, что позволит легче открутить деталь. Долго прогревать двигатель не нужно. Оптимальный вариант – запустите движок и дождитесь температуры 80-90 градусов, несколько минут прогрейте двигатель и выключайте зажигание.

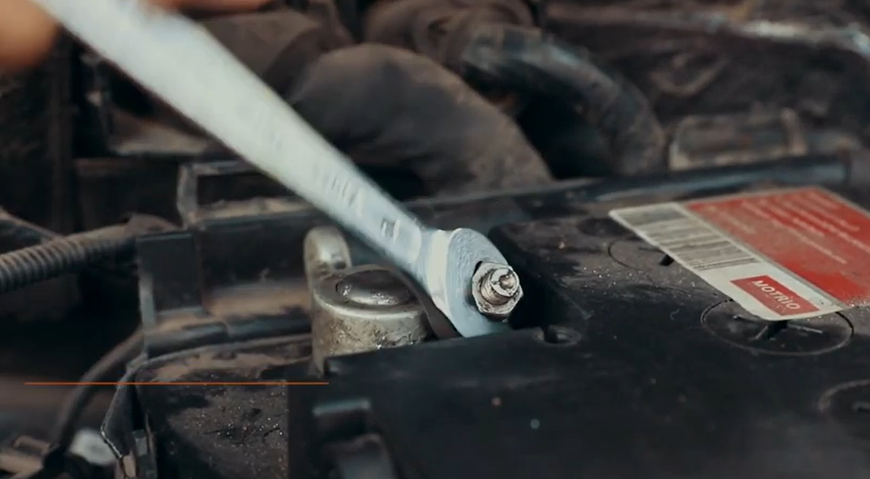

С помощью гаечного ключа отсоедините отрицательно заряженную клемму на аккумуляторе автомобиля. Гайки на электрических элементах не затягиваются сильно, поэтому с их отсоединением проблем быть не должно. Как ослабите гайку, отведите клемму в сторону, чтобы полностью обесточить электрические элементы автомобиля.

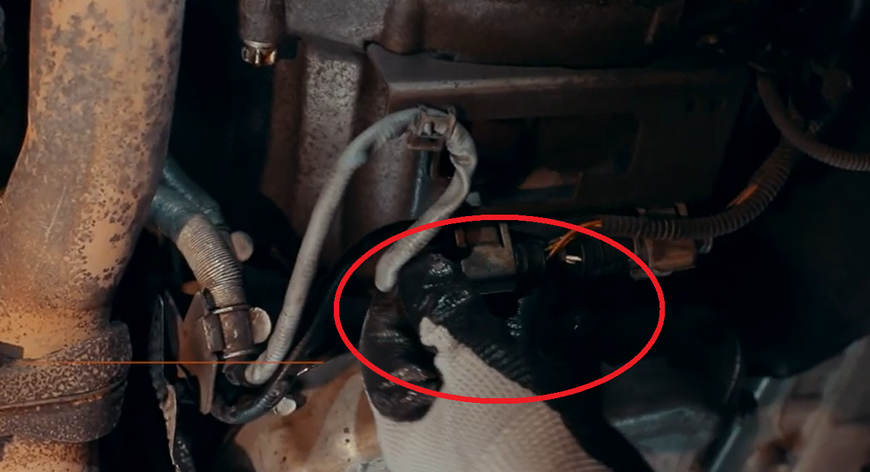

Найдите на выхлопной системе лямбда-элемент и аккуратно отсоедините электроразъем. В разъеме старый датчик кислорода сидит плотно, но не туго, поэтому Вы легко сможете отсоединить устройство с помощью нескольких движений руками. Разъем следует развести в сторону, чтобы они располагались друг от друга на расстоянии минимум 20-30 сантиметров.

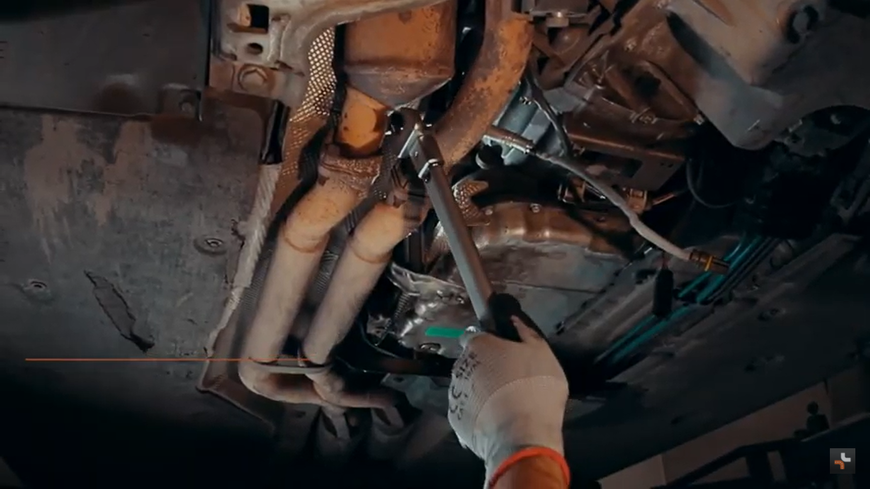

Теперь выполняется самый сложный этап работ – фактический демонтаж прибора. Для проведения работ рекомендуется приобрести насадку с удлинителем, которая позволяют упростить работу. Присоедините насадку к лямбда-зонду, вращайте насадку против часовой стрелки, чтобы ослабить крепление. Возьмите гаечный ключ и ослабьте гайку на выхлопной трубе, а потом аккуратно вытащите кислородный датчик.

От старого устройства можете избавиться – оно Вам больше не понадобится. Полезных запчастей и деталей оно не содержит. Возьмите в руки новый лямбда-зонд и обработайте его резьбу с помощью любого хорошего смазочного материала (например, это может быть медная паста). Применение смазки позволяет упростить монтаж устройства, а также серьезно снизит риск повреждения резьбы на выхлопной трубе.

Теперь возьмите новый датчик в руки и закрепите его до упора в отверстие на трубе. Для монтажа можно не использовать насадку с удлинителем – установки от руки будет достато. С помощью ключа затяните гайку, чтобы надежно закрепить деталь в отверстие. Но не переусердствуйте! Если перестараетесь, то в будущем снимать лямбда-элемент будет сложно, что создаст много ненужных проблем.

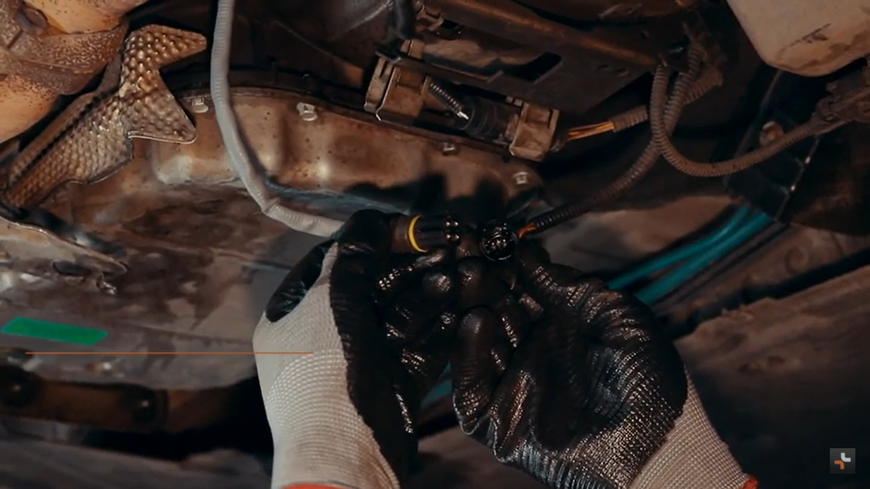

Подсоедините новую запчасть к электроразъему, ведущему к двигателю. Возьмите в руку “вилочный” конец лямбда-зонда, обработайте его с помощью спрея для зачистки электроники и вставьте в электроразъем мотора. Получившуюся конструкцию рекомендуется зафиксировать с помощью хомутов. Также можете положить их на специальную “полочку”, выполненную в виде свисающих крючков-опор (они есть на всех современных автомобилях).

На завершающем этапе установите обратно металлическую пластину, подключите минусовую клемму к аккумулятору. Сбросьте настройки или обновить память на электронном блоке, который управляет работой двигателя. Обнулить настройки можно на управляющей панели или с помощью программы на смартфоне, если Ваш ЭБУ поддерживает такую функцию. Чтобы активировать датчик, снимите машину с эстакады и проедьте на ней несколько десятков километров. После этого устройство начнет функционировать в обычном режиме.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

  1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
  2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
  3. Можно попытаться очистить сажу, однако это не всегда возможно.
  4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
  5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

  • Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.

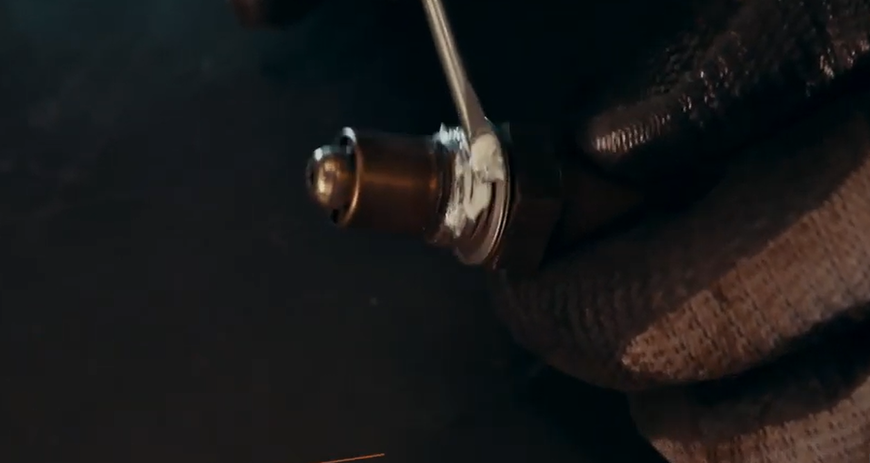

  • Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
  • При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Удаление катализатора + отключение лямбда зонда

Стоимость услуг:— Прошивка ЭБУ под нормы ЕВРО-2 7000 — 12000 руб.— Удаление катализатора 5000 — 8000 руб.

Дополнительно:

— Чип тюниг — увеличение мощности + 4000 руб.— Отключение вихревых заслонок + 2000 руб.— Отключение клапана EGR + 2000 руб.

Преимущества работы с нами:— Собственное производство пламегасителей- Работаем с опытными программистами- Гарантия на все работы 24 месяца- Бесплатная диагностика выхлопной системы- Бесплатная компьютерная диагностика- Конкурентоспособные цены- Огромный опыт работы

Из основных причин выхода из строя катализатораможно выделить большой пробег и заправка некачественным топливом. Также, катализаторможет прийти в негодность из за использования масел для ДВС, не предназначенныхдля конкретного автомобиля, а также из за пере обогащенной топливно-воздушной смеси.Если катализатор вышел из строя, то неисправность проявится следующим образом:

— Потеря мощности двигателя / плохой разгон автомобиля— Двигатель работает в аварийном режиме— Увеличивается расход бензина

— На щитке приборов горит индикатор CHECK ENGINE

— Появление металлического звона в выхлопной системе— Наличие резкого запаха сероводорода — Компьютерная диагностика выдает ошибки:

P0420 — низкая эффективность катализатора 1

P0430 — низкая эффективность катализатора 2

Кроме основных кодов неисправностей P0420 и P0430 диагностика может показатьошибки P0421 P0422 P0423 P0424 P0425 P0426 P0427 P0428 P0429 P0431 P0432 P0433P0434, которые также означают, что катализатор неисправен.

Зачем удалять катализатор?

Со временем каталитический нейтрализатор выходит из строя, причины этому могутбыть разные, основные из них мы перечислили в предыдущем абзаце.Вариантов решения проблемы всего 2: Можно потратить от 500 до 2000 евро на новый оригинальныйкатализатор, а можно просто убрать катализатор физически + программно без каких либопоследствий для автомобиля и сэкономленные средства потратить на что нибудь более полезное.Мы предлагаем комплексное решение по удалению катализатора с последующей заменойна пламегаситель и программным отключением кислородных датчиков.

Замена катализатора на пламегаситель

Для замены катализатора мы используем пламегасители собственного производства из высокопрочнойнержавеющей стали AISI 304. Свое производство позволяет нам проектировать пламегасителилюбых размеров. Благодаря этому, мы можем установить пламегаситель вместо катализаторапрактически на любой автомобиль.

После удаления катализатора установка пламегасителяявляется обязательной мерой. Если оставить пустую банку катализатора и проигнорироватьустановку пламегасителя, то выхлоп автомобиля будет очень шумным, а также в скором временипрогорит резонатор и глушитель, которые являются неотъемлемой частью выхлопной системы.

Программное отключение датчика кислорода

После физического удаления катализатора и установки пламегасителя необходимо программно отключить лямбда зонд.

Для чего это нужно? Все дело в том, что если программно не удалить датчики кислорода, то двигатель начнет работатьв аварийном режиме, на приборной панели постоянно будет гореть индикатор CHECK ENGINE, а диагностика покажетошибки по выхлопной системе P0420 — низкая эффективность первого катализатора и P0430 — низкаяэффективность второго катализатора. Поэтому удаление катализатора — это целый комплекс работ, который нашакоманда проводит в 5 этапов:

1) диагностика выхлопной системы автомобиля2) компьютерная диагностика автомобиля перед началом выполнения работ3) удаление катализатора и установка пламегасителя4) программное отключение лямбда зонда

5) компьютерная диагностика автомобиля после завершения всех работ

На каких автомобилях можно удалить катализатор?

Без последствий можно удалить катализатор на Alfa Romeo, Audi, BMW, Cadillac, Chevrolet,Chrysler, Citroen, Dodge, Fiat, Ford, GMC, Honda, Hyundai, Jaguar, Jeep, Kia, Lancia, Land Rover,Lexus, Mazda, Mercedes Benz, Mini Cooper, Mitsubishi, Nissan, Opel, Peugeot, Porsche, Renault,Saab, Seat, Skoda, Smart, Subaru, Suzuki, Toyota, Volkswagen, Volvo.

Удаление катализатора и программное отключение датчика кислорода осуществляется по адресу:г. Москва, Ильменский проезд, д.10 стр.1А, ближайшие станции метро: Селигерская, Лихоборы, Окружная.

Виды кислородных датчиков

  1. При выборе λ-зонда необходимо знать, что они бывают нескольких видов, отличающихся по конструктивным особенностям и эффективности работы. К основным типам стоит отнести:
  2. Устройства без нагревателя. Бывают 1- и 2-проводными. Встречались в старых моделях автомобилей. В 1-проводной конструкции применяется только один провод для подачи сигнала, а в 2-проводном — общий («земля») и основной. Такие устройства монтируются непосредственно возле выхода из ДВС. Недостаток — неудобное расположение и долгий набор рабочей температуры.
  3. Λ-зонд с нагревателем — 3-х или 4-проводный датчик с устройством, обеспечивающим быстрое достижение нужной температуры. Нагреватель представлен в виде сопротивления, которое греется при прохождении тока. Сами датчики стоят на выходе системы выхлопа и работают в оптимальном режиме. Во всех современных лямбда-устройствах предусмотрены нагревательные элементы.
  4. Плоскостные. В качестве активных компонентов применяется глинозем и цирконий. Такая конструкция способствует быстрому нагреву, снижении массы и точным данным. Среднее время нагрева — 5-13 секунд.
  5. FLO и UFLO—датчик с ускоренным разогревом со специальным нагревателем, обеспечивающим более быстрый набор нужной температуры. Для ее достижения нужно не больше 20 с, что позволяет уменьшить загрязнение от выхлопа.
  6. На базе диоксида титана. Такие λ-зонды, как правило, применялись на машинах Ниссан в 80-90-х годах и ряде других машин из Европы. Сегодня они не устанавливаются.
  7. Широкополосные — 5-проводные датчики с новой технологией контроля. Отличаются более высокой точностью, высокой скоростью регулировки и быстрым управлением зажиганием.
  8. Оригинальные —устанавливаются конкретными производителями и имеют индивидуальный каталожный номер. При их покупке нужно быть внимательным, чтобы избежать ошибки.
  9. Универсальные — подходят для всех авто, если учесть тип ДВС и модель λ-зонда. Иногда требуется внесение правок в проводку и разъем для подключения мотора. При наличии сомнений в выборе лучше купить лямбда зонд, который рекомендуется заводом-изготовителем (оригинальный вариант),

Принцип работы кислородного датчика

Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.

Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.

ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.

В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.

Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.

Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.

Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.

Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.

Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.

Замена кислородного датчика не является плановой процедурой, однако зачастую рекомендации сводятся к следующему:

  • датчики с подогревом требуют замены каждые 100 тысяч километров пробега;
  • датчики без подогрева – замена каждые 50 -80 тысяч километров; пробега:
  • планарные датчики – замена каждые 160 тысяч километров пробега.

Замена лямбда зонда производится после его проверки любым из способов, описанных выше, на предмет поломки. Ремонтные работы по устранению неполадок лямбда зонда делятся на два этапа: подготовительный и этап установки.

Подготовительный этап предполагает наличие необходимых инструментов, подбор и покупку заменяемой детали (лямбда-зонд). Далее выполняется демонтаж защиты, обработка гайки для фиксации жидким ключом или WD-40. Также нужно, чтобы не расширялся коллектор, снизить температуру двигателя до приемлемого показателя.

Где находится лямбда-зонд?

Чтобы понять, где находится этот элемент на авто, надо знать год выпуска транспортного средства. В машинах, произведенных до 2000 года, в большинстве случаев используется один контроллер кислорода, но их может быть и два, расположенных в разных местах. Во всех транспортных средствах, выпущенных после 2000 года, имеется от двух до четырех кислородных регуляторов. В плане конструкции они не имеют между собой отличий, но могут выполнять различные функции.

Количество кислородных контроллеров в автомобиле зависит от объема силового агрегата. Если этот параметр составляет менее двух литров, то в машине установлено для датчика — один верхний, другой нижний. Первый можно найти в моторном отсеке, он легко заменяем, а второй располагается под днищем машины.

Для определения места установки первого регулятора надо сделать следующее:

  1. Открывается моторный отсек транспортного средства.
  2. Находится сам силовой агрегат, он располагается в центре подкапотного пространства и на более современных авто скрыт пластмассовой крышкой. На ней должна указываться марка авто. Если крышка закрывает не только силовой агрегат, но и весь моторный отсек, ее надо демонтировать.
  3. Производится визуальный осмотр пространства вокруг мотора машины. Необходимо определить металлические магистрали, которые идут к двигателю от пространства в глубине отсека. Это и есть впускной коллектор. По данным магистралям из силового агрегата отводятся выхлопные газы. Коллекторное устройство может закрываться специальным теплозащитным экраном, выполненным из металлизированного материала, при его наличии придется произвести демонтаж защиты.
  4. Производится визуальная диагностика узла. На нем должна располагаться деталь, выполненная в цилиндрическом корпусе длиной около 5-7 см. Одна часть данного устройства установлена в коллекторный узел, а к другой подсоединен толстый кабель, это кислородный контроллер.
  5. Если эти действия не помогли обнаружить датчик, то надо проследить за магистралью, которая идет от выпускного коллектора. Контроллер должен располагаться на ней.

Характеристика лямбда-зонда

Что такое датчик кислорода или лямбда-зонд, где находится устройство, в чем заключается его принцип работы, какие функции выполняет этот регулятор? Для начала разберем основные характеристики — назначение, а также где может располагаться девайс.

Назначение и функции

Кислородный датчик представляет собой устройство сопротивления, этот девайс расположен перед катализатором, на впускном коллекторе. Данные, которые передает кислородный датчик, обрабатываются управляющим блоком и используются для поддержания необходимого состава топливовоздушной смеси. Лямбда-зонд передает сигнал на ЭБУ, если в камеры сгорания подается очень богатая или бедная горючая смеси. В соответствии с полученными данными, которые передает кислородный датчик, блок управления регулирует подачу воздуха и топлива для образования смеси.

Устройство и принцип работы

В чем заключается принцип работы кислородного датчика?

Любой универсальный лямбда-зонд включает в свою конструкцию такие составляющие:

  1. Корпус универсального регулятора, который обычно выполнен из металла. На корпусе переднего верхнего или нижнего регулятора также имеется резьба, с помощью которой лямбда-зонд устанавливается в посадочное место. В корпусе также будет отверстие, позволяющее обеспечить вентиляция регулятора.
  2. Уплотнительная резина, позволяющая обеспечить герметичность.
  3. Керамический изолятор.
  4. Наконечник, выполненный из керамики.
  5. Контакты для подключения к бортовой сети.
  6. Защитный щиток, на котором имеется отверстие для выпуска отработанных газов.
  7. Нагревательный компонент устройства.
  8. Спираль, которая монтируется в отдельном резервуаре.

Будь то первый или второй кислородный датчик, устройство изготавливается из термостойкого материала

Это важно, поскольку регулятор функционирует под нагревом, при повышенных температурах. Устройство может относится к одному из нескольких видов, которые отличаются между собой по количеству контактов — одно-, двух-, трех- и четырехпроводные

Диагностический датчик концентрации кислорода используется для обеспечения правильного расчета нужного объема горючего для определенного объема воздушного потока, подающегося в цилиндры. Устройство выполняет расчет этих значений в соответствии с экологической, а также экономической точки зрения

Это также важно, поскольку в настоящее время к транспортным средствам предъявляются жесткие требования в плане экологической безопасности. Диагностический датчик концентрации кислорода позволяет снизить вред для окружающей среды, основываясь на количестве содержащихся вредоносных для экологии веществ в выхлопных газах

https://youtube.com/watch?v=HkImG-inTy0

Причины и симптомы неисправностей

Если в работе регулятора есть неисправности, это может привести к более нестабильной работе двигателя.

По каким причинам кислородный датчик может выйти из строя:

  1. В электроцепи произошел обрыв, в частности, в месте подключения устройства к сети. Также причина может заключаться в плохом контакте контроллера или их окислении.
  2. Замыкание в работе девайса.
  3. Загрязнение — одна из самых часто встречаемых проблем. Такая неисправность, как правило, обусловлена регулярной заправкой транспортного средства низкокачественным горючим.
  4. Термические перегрузки регулятора. Такие проблемы, как правило, обусловлены неполадками в работе системы зажигания.
  5. Постоянное использование автомобиля по бездорожью может привести к серьезным вибрациям и, как следствие, повреждению регулятора.
  6. Лямбда-зонд может перестать функционировать в результате попадания в цилиндры двигателя, а также во впускные магистрали антифриза.
  7. Выход из строя нагревателя датчика кислорода. Обычно эта проблема обусловлена износом устройства.
  8. Еще одной причиной, по которой устройство может отказаться работать, является работа двигателя на обогащенной топливовоздушной смеси.

В том случае, если объем монооксида углерода увеличится до 3% и выше вместо нормативных 0.1-0.3%, это говорит о поломке контроллера. При такой проблеме регулятор демонтируется с помощью съемника и меняется (съемник можно приобрести в любом автомагазине). Съемник представляет собой ключ, позволяющий значительно проще демонтировать устройство. Но если съемника нет, можно обойтись и без него.

Предлагаем более подробно ознакомиться с причинами, которые позволят выявить неисправность девайса:

  • повысился расход горючего;
  • плавающие обороты при работе двигателя, в частности, на холостом ходу;
  • при наборе скорости ощущаются рывки;
  • появились сбои в работе катализатора;
  • возросла концентрация вредных веществ и токсинов в отработанных газах.
